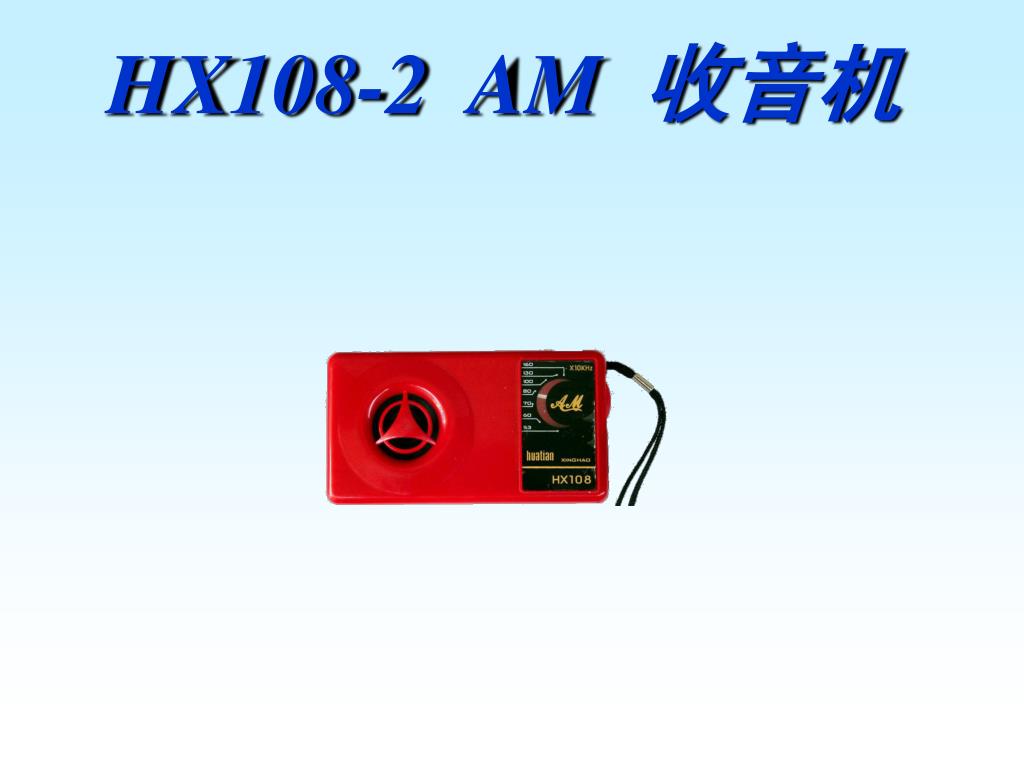

  1. HX108-2 AM 收音机

  2. HX108-2 收音机的安装 电工电子教学专用

  3. 电工实习的目的及意义 　　现代生活离不开电，我们每个人都必须掌握一定的用电知识及电工操作技能。 　　通过电工实习可使我们学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。 　　接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。

  4. 本课题的目的及意义 　　收音机是最常用的家用电器之一，通过这次实习，我们应该在了解其基本工作原理的基础上学会安装、调试、使用 ，并学会排除一些常见故障。 　　锡焊技术是电工的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。

  5. 输入 回路 前置 低放 中放1 中放2 混频 检波 功放 本振 AGC 调幅收音机的工作原理 （1）、工作方框图

  6. 各级波形图

  7. 0.18~0.22 mA 4~10 mA 0.4~0.8 mA 3~5 mA 1~2 mA + R12 220 C15 100μ R11 1K + C14 100μ C13 223 D1~D2 IN4148 C11 223 R6 62K R13 24K V6 9013H R4 20K R10 51K B6 B5 B3 B2 B4 B7 V2 9018H V3 9018H V4 9018H R1 100K 黑 黄 红 白 V5 9014 B1 R3 100 Y 8Ω V1 9018H C1 A C10 4.7μ K V7 9013H R8 1K + C8 223 C7 223 C3 103 C1 B C12 223 C6 223 R9 680 + C2 223 C4 4.7μ D3 IN4148 DC 3V R2 2K R5 150 C5 223 C9 223 R7 51 W 5K C1CBM223P HX108-2七管半导体收音机电原理图 “×”为集电极电流测试点，电流参考值见图上方

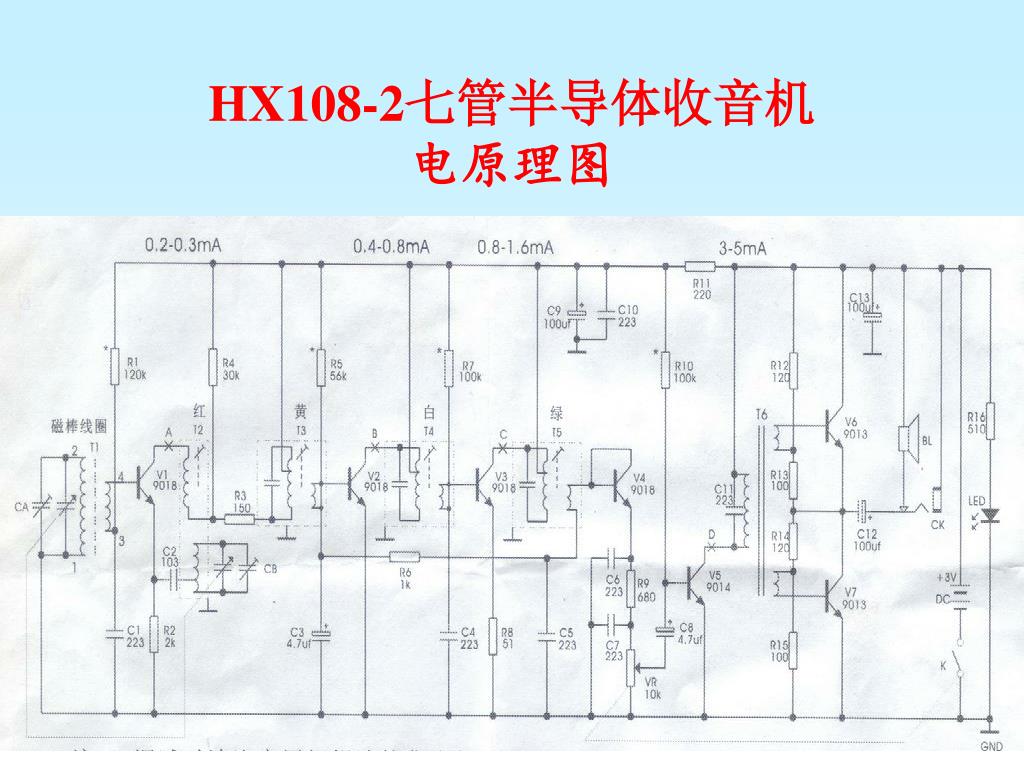

  8. HX108-2七管半导体收音机电原理图

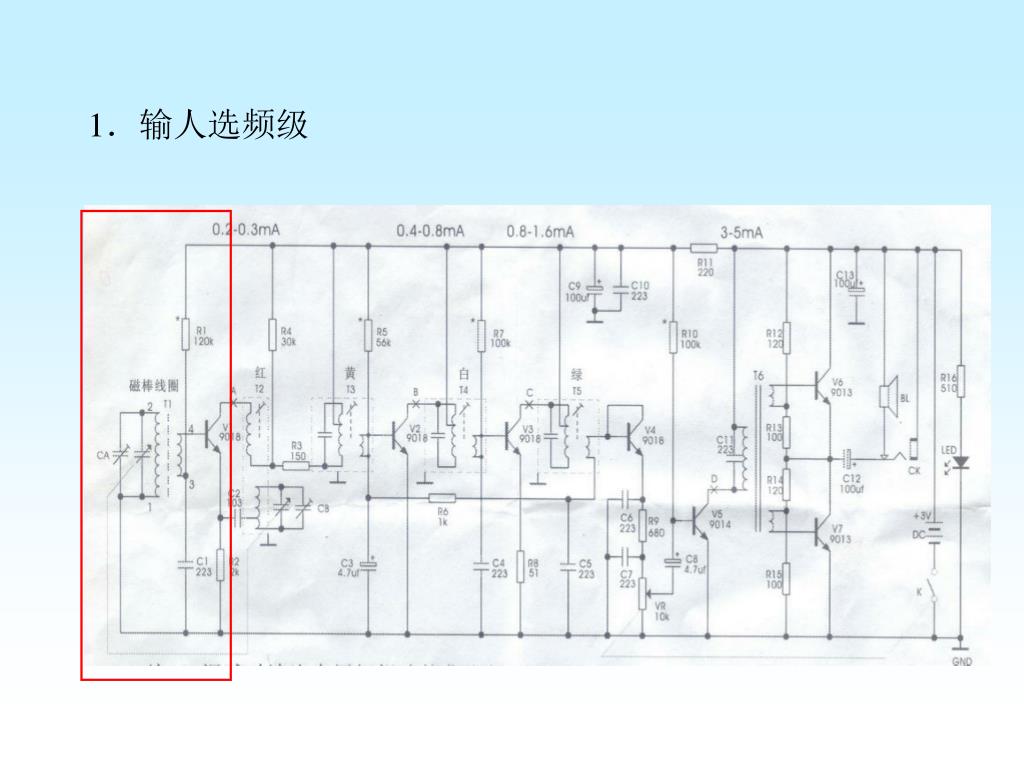

  9. 1．输人选频级

  10. 1．输人选频级

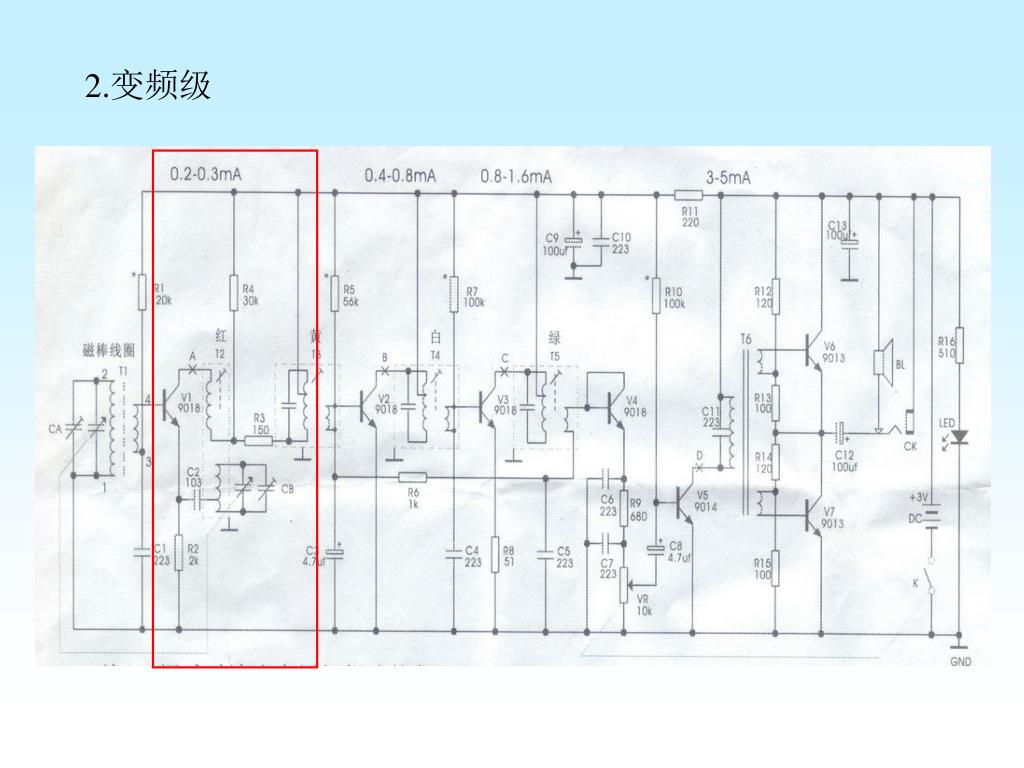

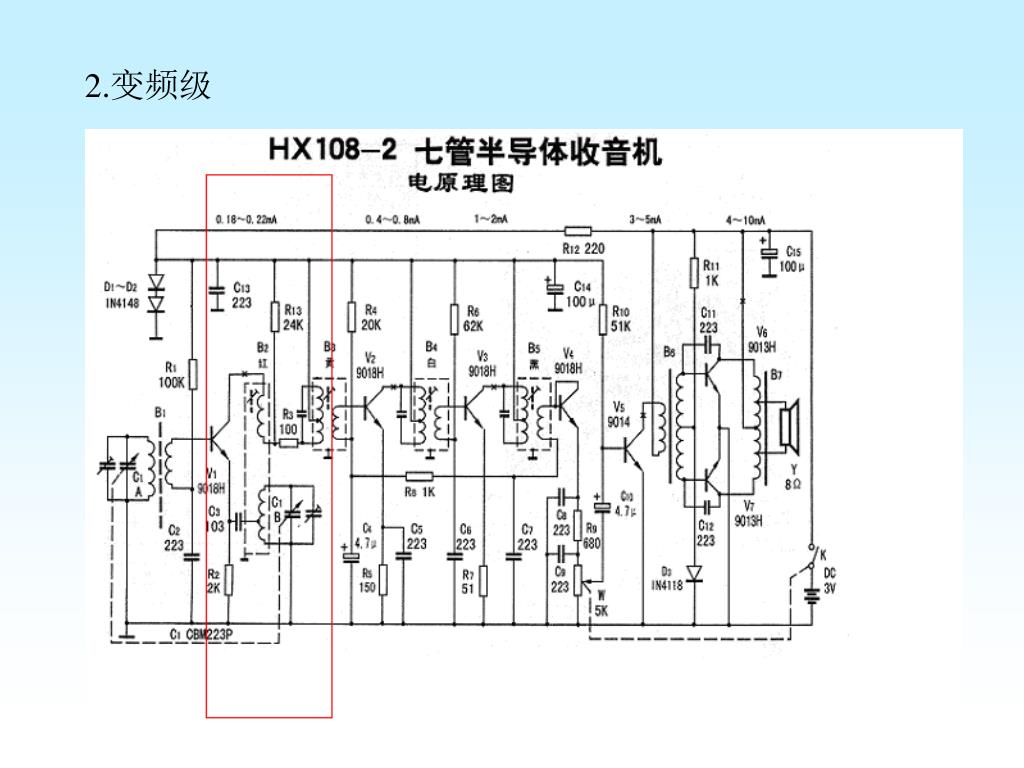

  11. 2.变频级

  12. 2.变频级

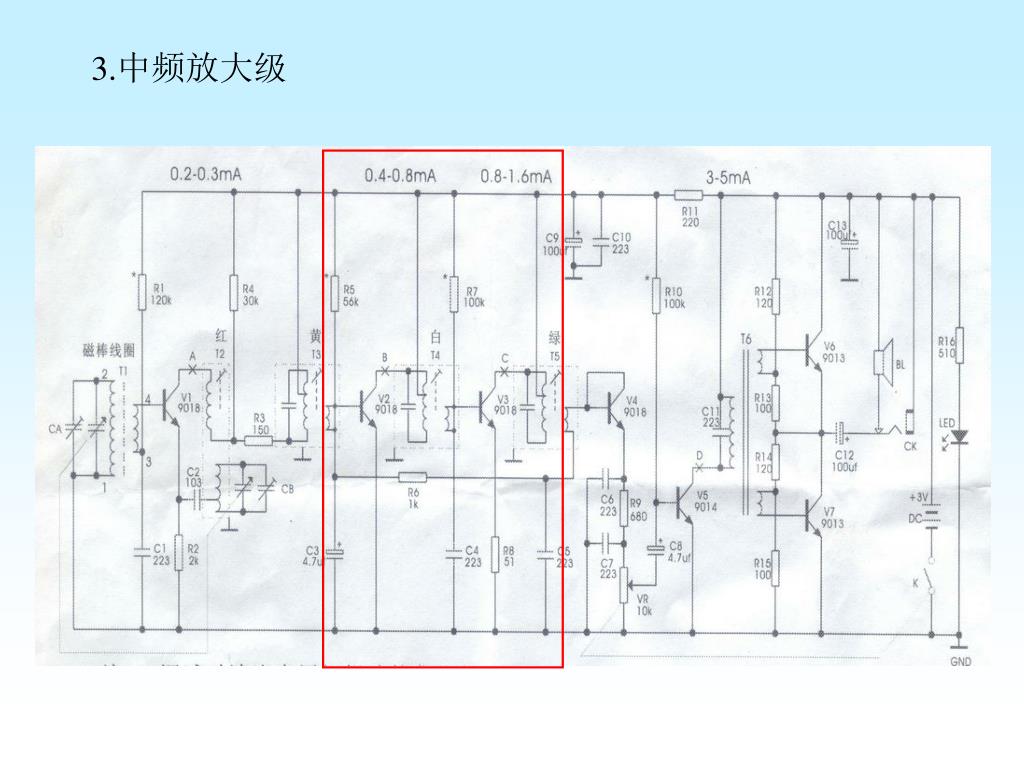

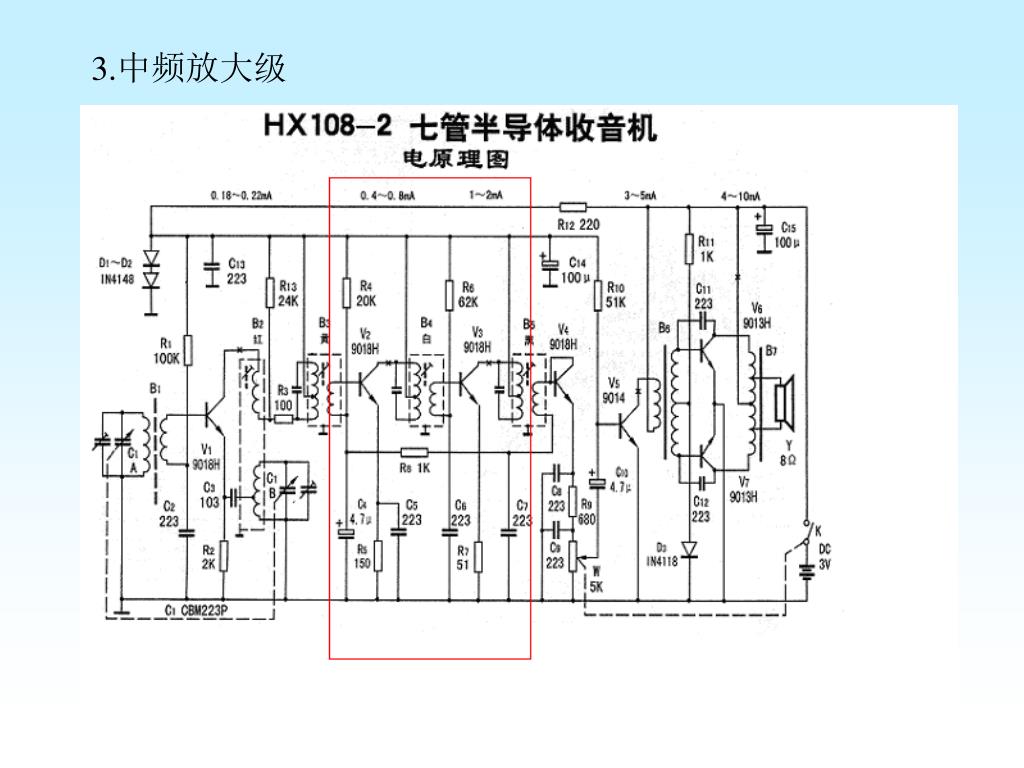

  13. 3.中频放大级

  14. 3.中频放大级

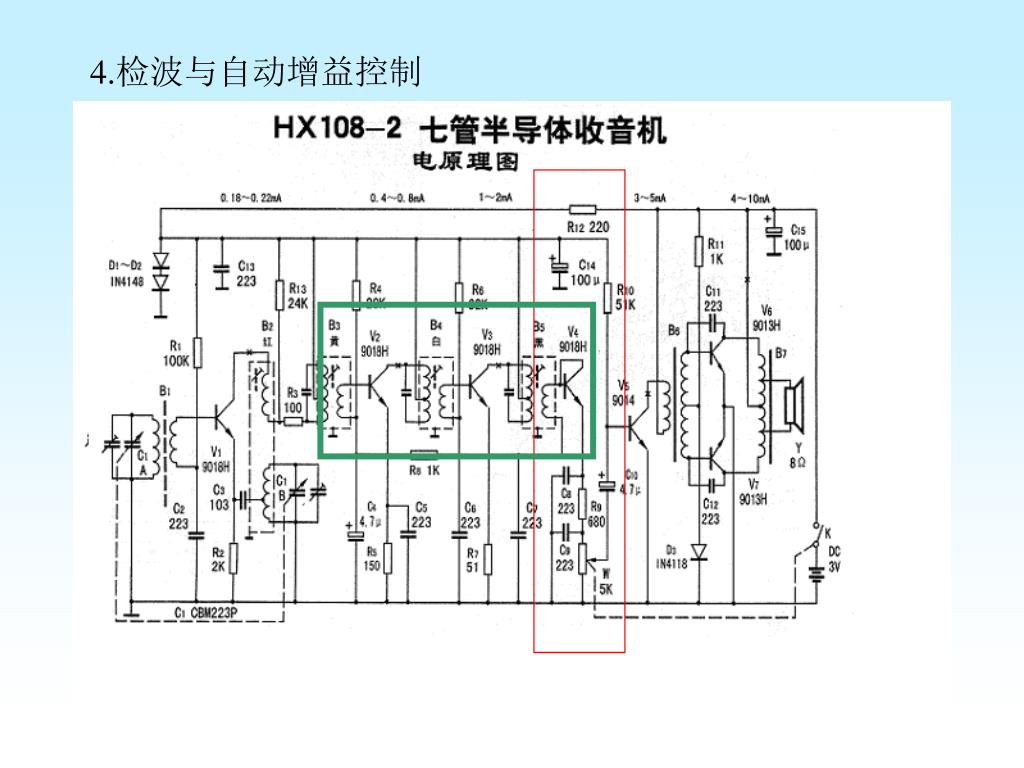

  15. 4.检波与自动增益控制

  16. 4.检波与自动增益控制

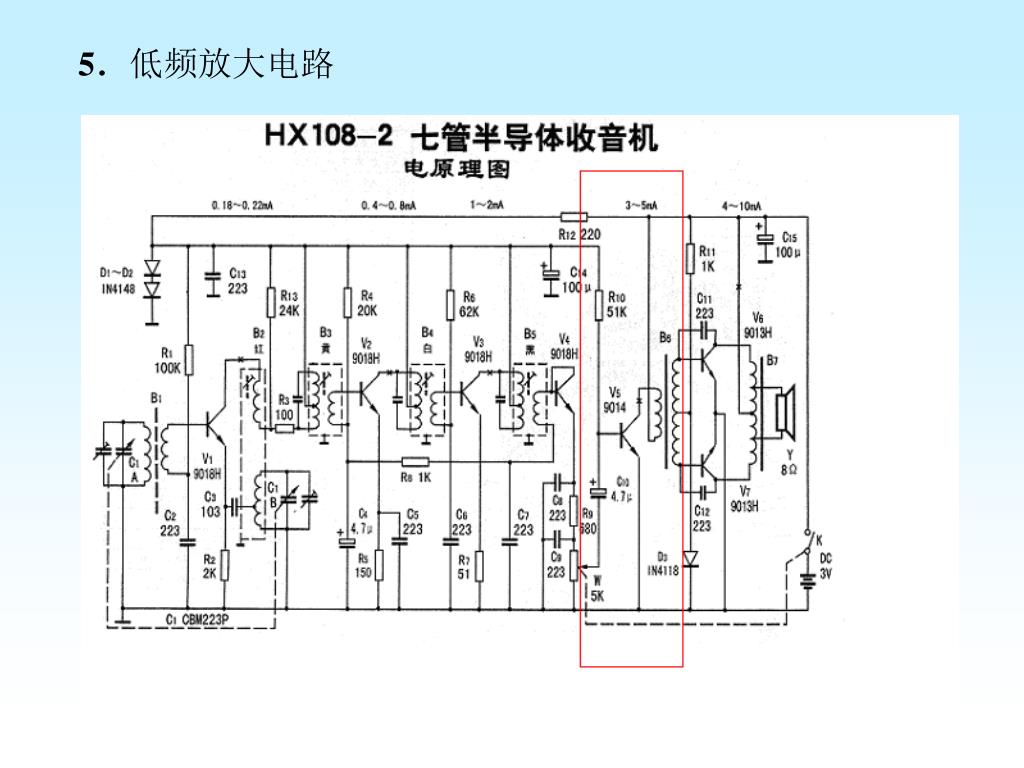

  17. 5．低频放大电路

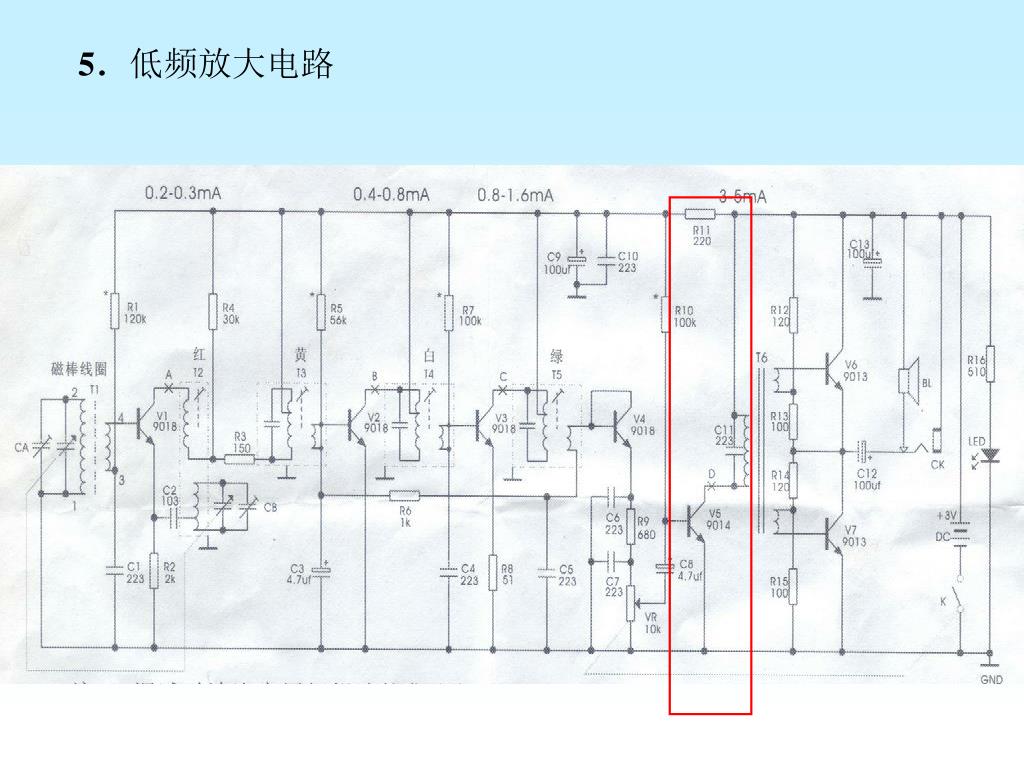

  18. 5．低频放大电路

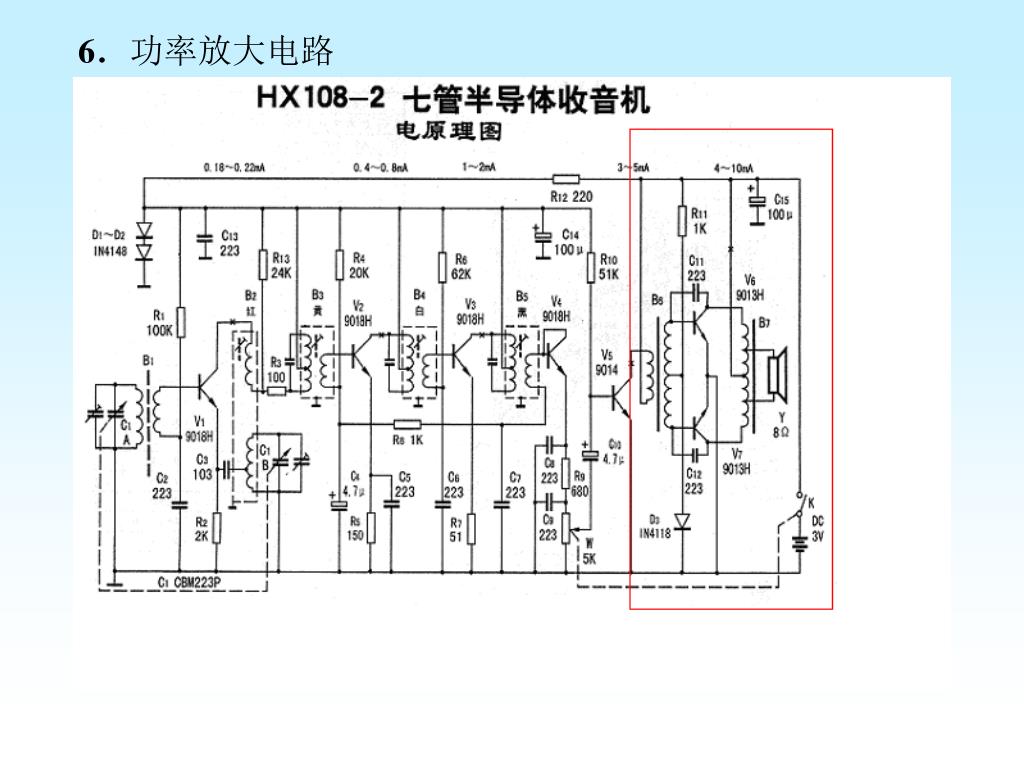

  19. 6．功率放大电路

  20. 6．功率放大电路

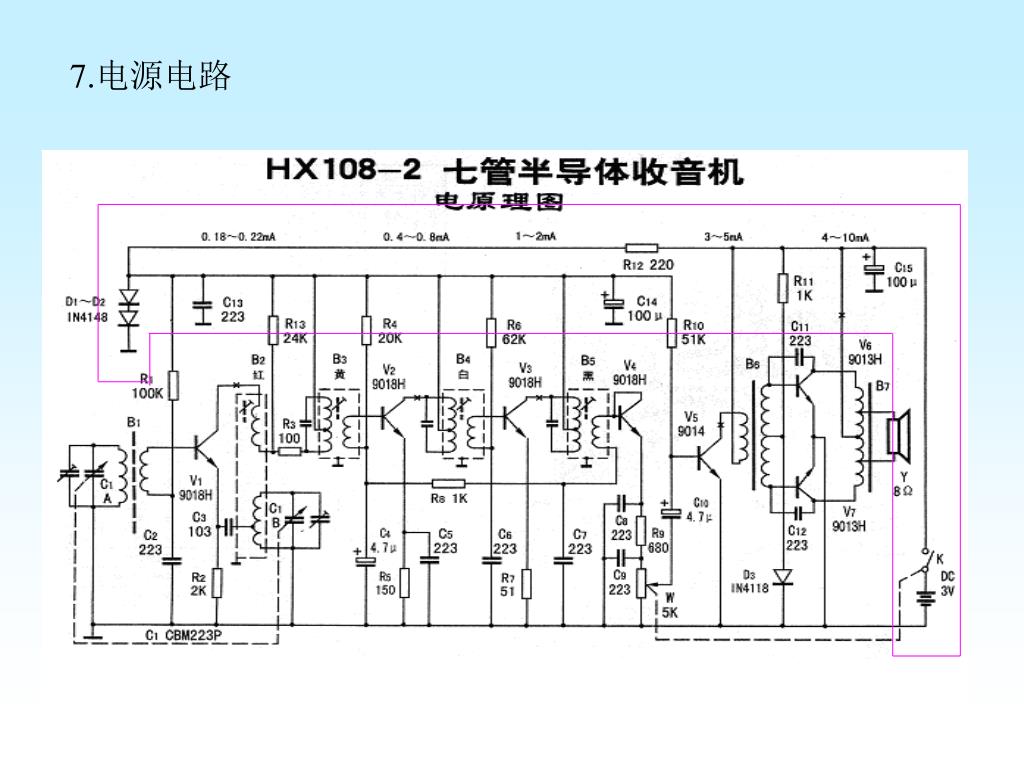

  21. 7.电源电路

  22. 7.电源电路

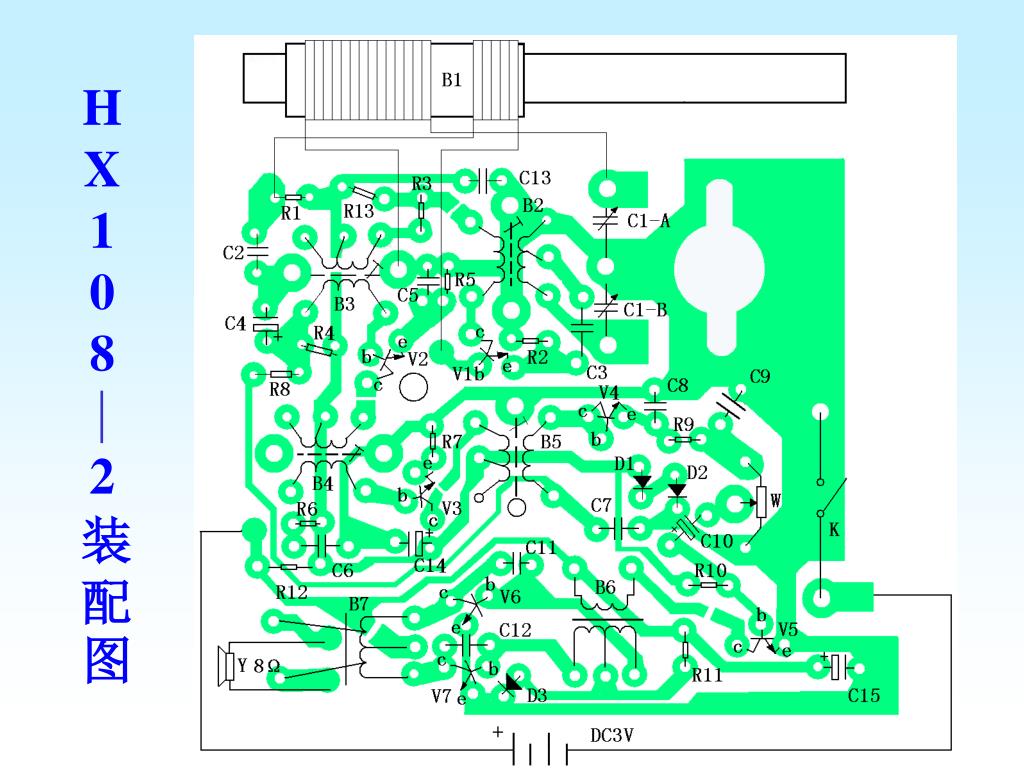

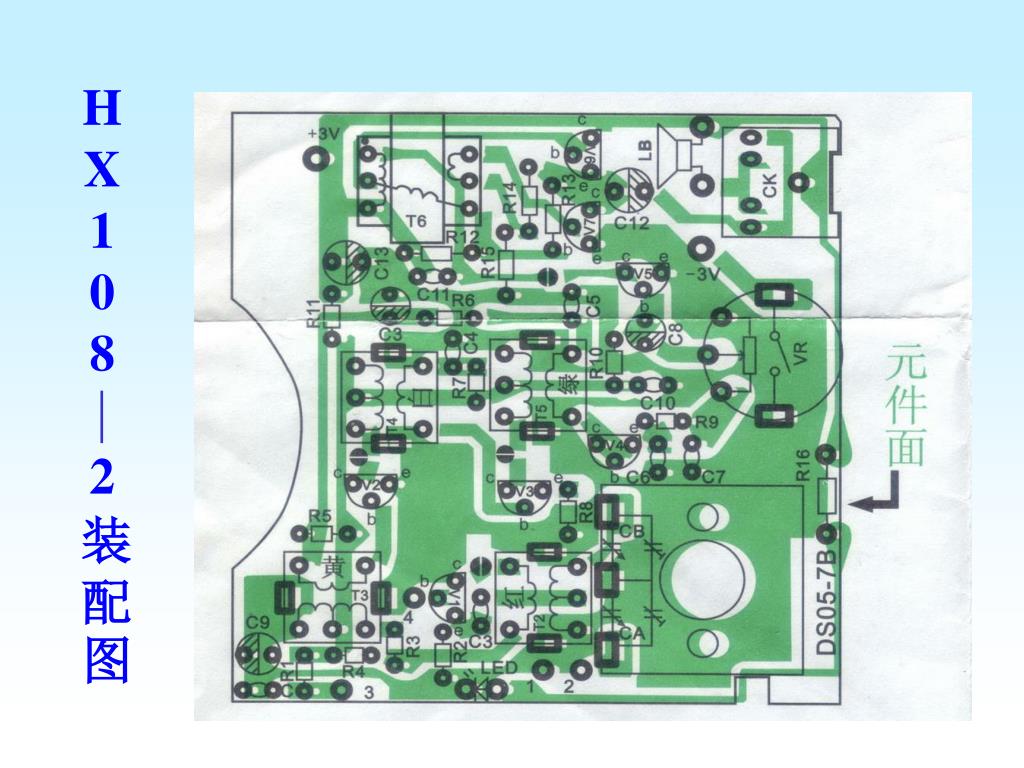

  23. HX108|2装配图

  24. HX108|2装配图

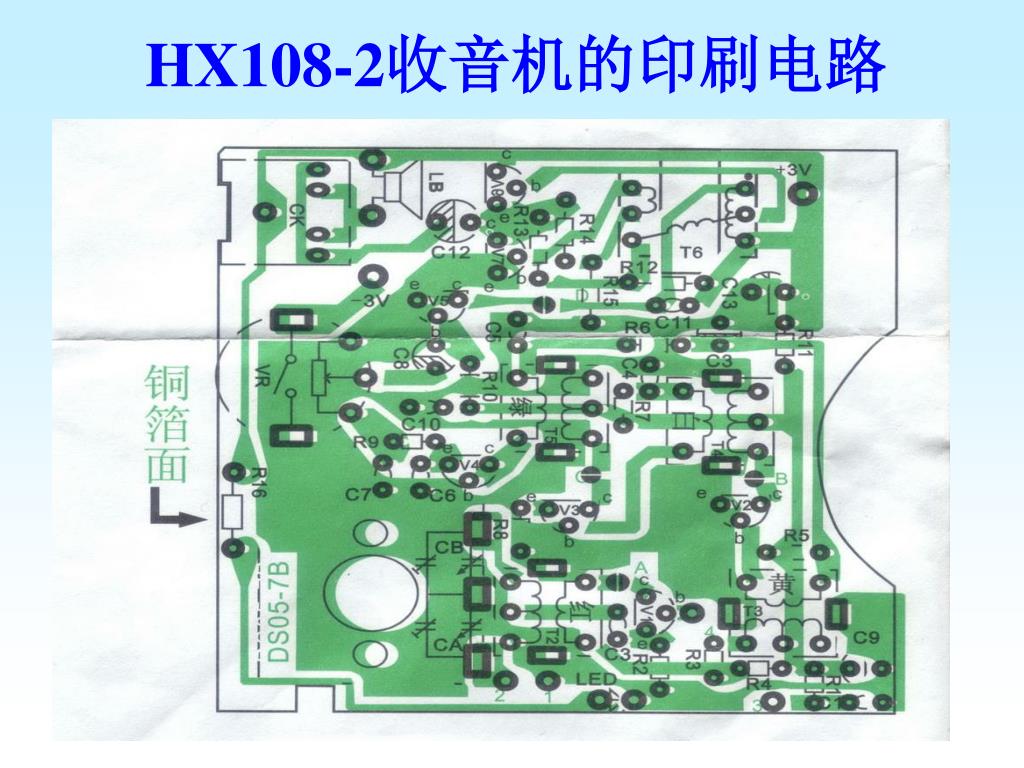

  25. HX108-2收音机的印刷电路

  26. HX108-2收音机的印刷电路

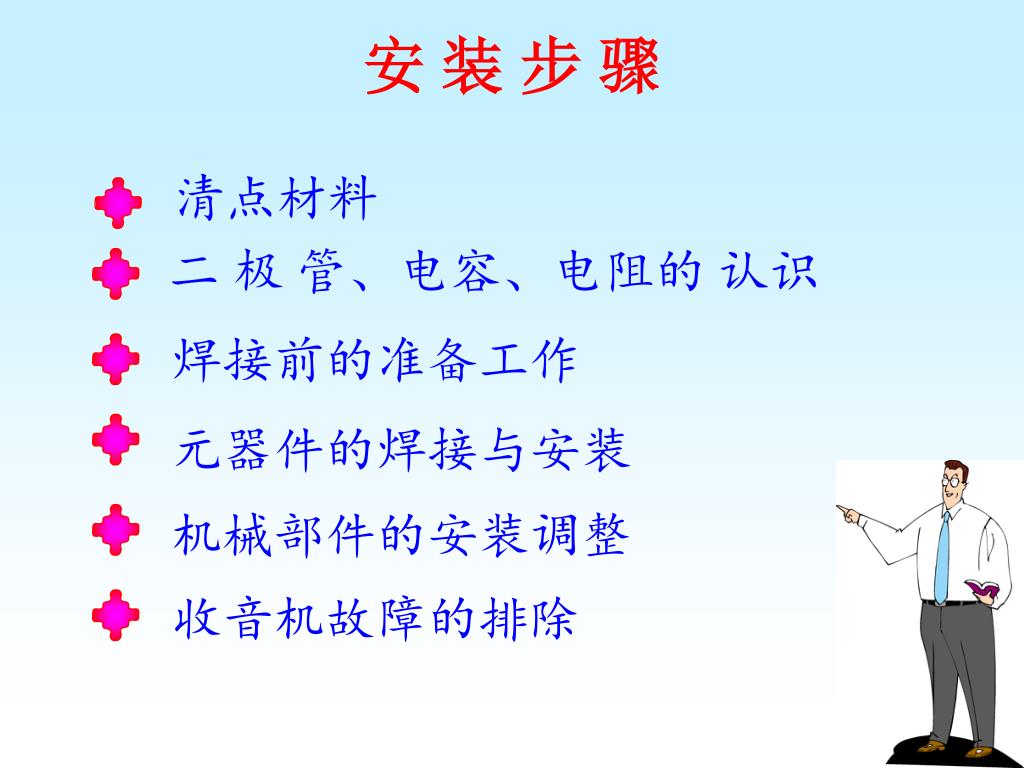

  27. 安 装 步 骤 清点材料 二 极 管、电容、电阻的 认识 焊接前的准备工作 元器件的焊接与安装 机械部件的安装调整 收音机故障的排除

  28. 第一步：清点材料 注意 请按材料清单一一对应，记清每个元件的名称与外形

  29. 打开时请小心，不要将塑料袋撕破， 以免材料丢失。 清点材料时请将机壳后盖当容器，将所有的东西都放在里面 。 清点完后请将材料放回塑料袋备用。 暂时不用的请放在塑料袋里。 友 情 提 醒 1 弹簧和螺丝 要小心滚掉

  30. 例如： 元器件知识 电阻（作用） 1）电阻的标称值系列； 2）电阻的种类、功率； 3）电阻的标识方法： A、直标法 B、色环标识 C、数码标识

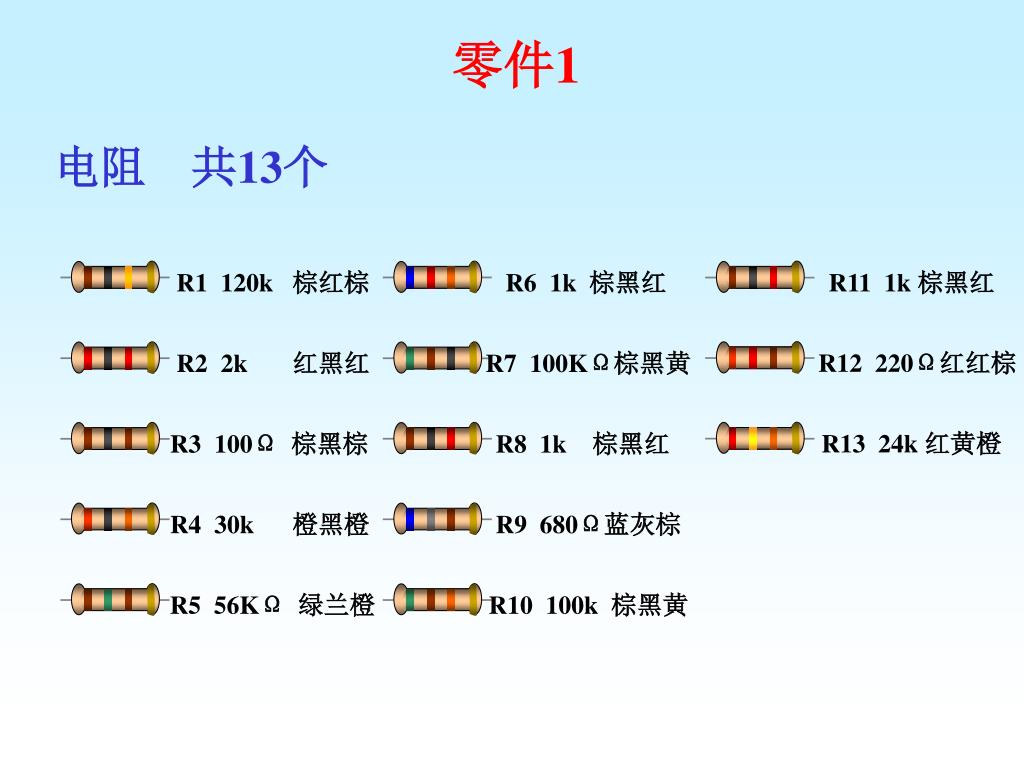

  31. R2 2k 红黑红 R8 1k 棕黑红 R3 100Ω棕黑棕 R12 220Ω红红棕 R6 1k 棕黑红 R13 24k 红黄橙 R10 100k 棕黑黄 R1 120k 棕红棕 R7 100KΩ棕黑黄 R9 680Ω蓝灰棕 R5 56KΩ 绿兰橙 R4 30k 橙黑橙 R11 1k 棕黑红 零件1 电阻　共13个

  32. 零件 2 IN4148 发光二极管 1个 ＋－ ＋－ 电解电容 3个 100μF 电位器 1个 2个 4.7μF LED

  33. 零件 3 连接线 Lines 4根 223 103 元片电容共 8个 1个 7个 线路板 1 块

  34. 零件4 双联 CBM223P 1个 CBM-223 DD ML10 -18 中周4个 DD TF10 -44C 变压器蓝色 1个

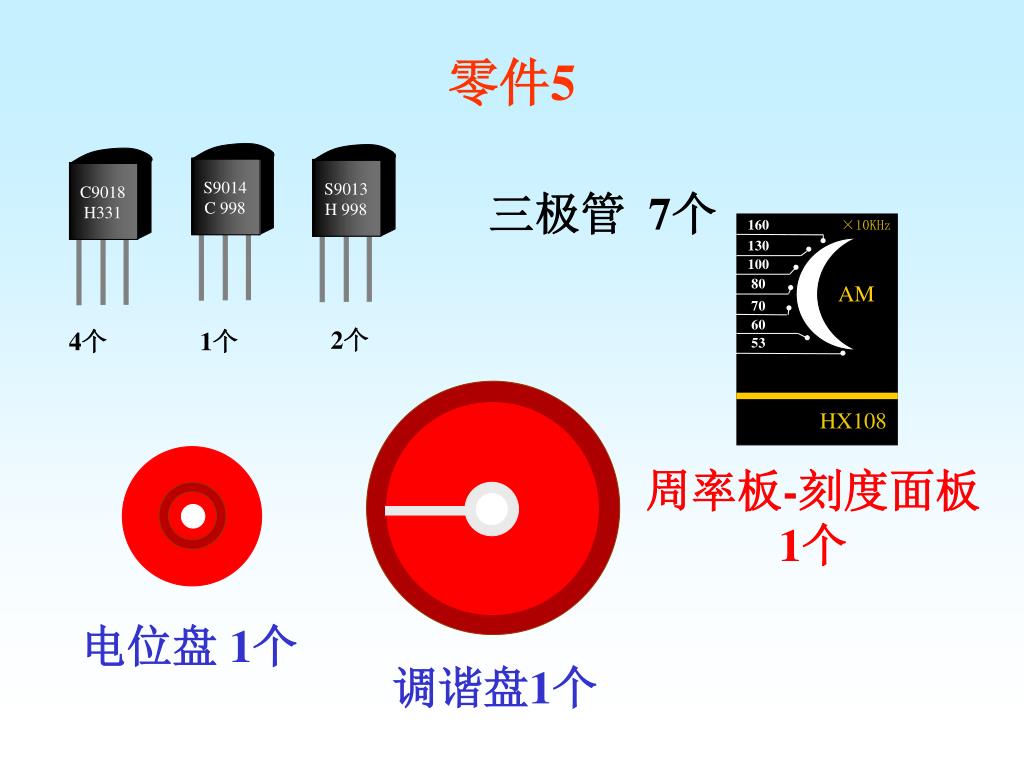

  35. 零件5 S9014 C 998 S9013 H 998 C9018 H331 三极管 7个 2个 4个 1个 ×10KHz 160 130 100 80 AM 70 60 53 周率板-刻度面板 1个 HX108 电位盘 1个 调谐盘1个

  36. 零件6 负极弹簧 2个 正极片 2个 磁棒支架 1个 磁棒和线圈 1套

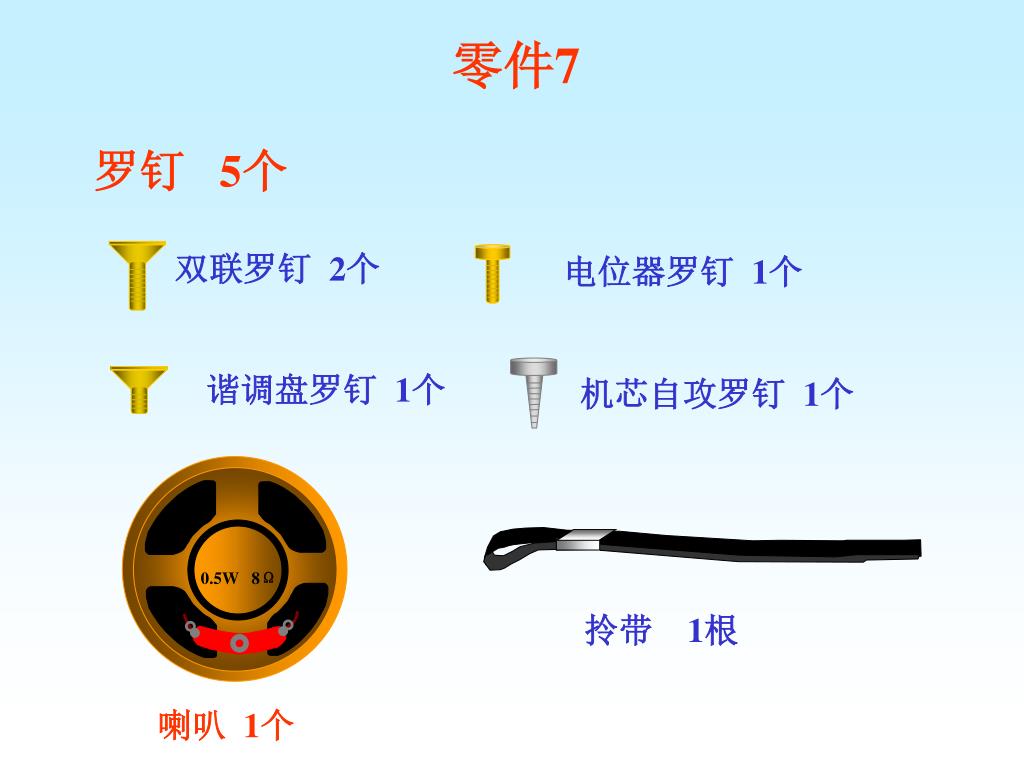

  37. 零件7 罗钉 5个 双联罗钉 2个 电位器罗钉 1个 谐调盘罗钉 1个 机芯自攻罗钉 1个 0.5W 8Ω 拎带 1根 喇叭 1个

  38. 零件8 前框 正面 前框 背面 TUNING 后盖 VOLUME

  39. 第二步：二 极 管、电容、电阻的 认识 注意 元件的大小与极性一定不能弄错

  40. Ω Ω ×1K ×1K IN4148 IN4148 区分二极管的极性

  41. 区分电容的极性 ＋ －+ － 根据正接时漏电流小（阻值大），反接时漏电流大来判断。 + 长 - 短

  42. 元件焊接 元件插放 去氧化层 元件弯制 元件读数测量 第三步：焊接前的准备工作 现在开始焊了，要注意安全哦

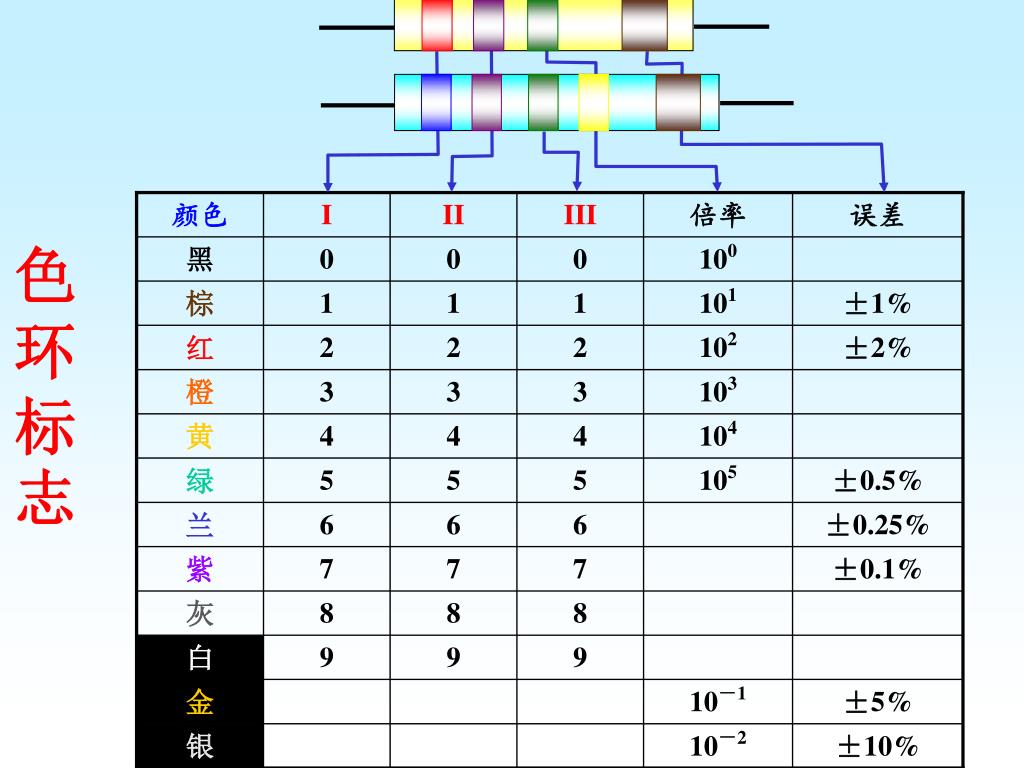

  43. 颜色 I II III 倍率 误差 黑 0 0 0 100 棕 1 1 1 101 ±1% 红 2 2 2 102 ±2% 橙 3 3 3 103 黄 4 4 4 104 绿 5 5 5 105 ±0.5% 兰 6 6 6 ±0.25% 紫 7 7 7 ±0.1% 灰 8 8 8 白 9 9 9 金 10－1 ±5% 银 10－2 ±10% 色 环 标 志

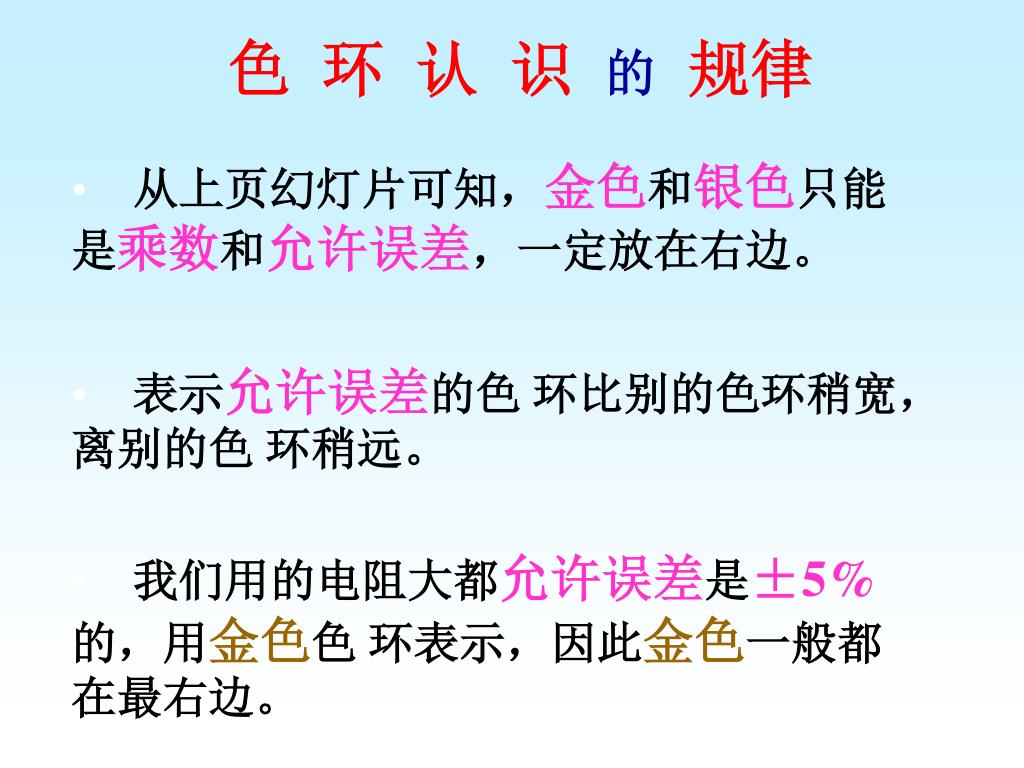

  44. 从上页幻灯片可知，金色和银色只能是乘数和允许误差，一定放在右边。从上页幻灯片可知，金色和银色只能是乘数和允许误差，一定放在右边。 • 表示允许误差的色 环比别的色环稍宽，离别的色 环稍远。 • 我们用的电阻大都允许误差是±5%的，用金色色 环表示，因此金色一般都在最右边。 色 环 认 识 的 规律

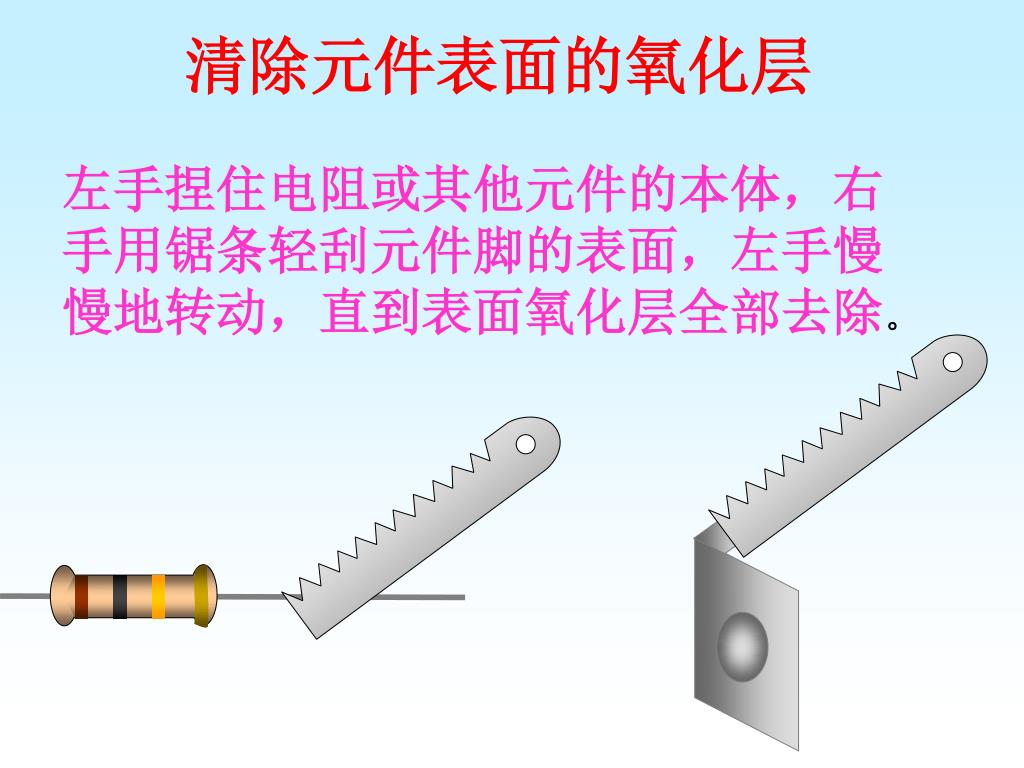

  45. 清除元件表面的氧化层 左手捏住电阻或其他元件的本体，右手用锯条轻刮元件脚的表面，左手慢慢地转动，直到表面氧化层全部去除。

  46. 元 件 脚 的 弯 制 成 形 1 用镊 子夹住元件根 部，将元件脚 弯制成形 yes 直接从元件 根部，将元 件脚弯制成形 错 大约1- 2 mm 镊子

  47. 元 件 脚 的 弯 制 成 形 2 别太短 立式插法的 元件只要弯 一边

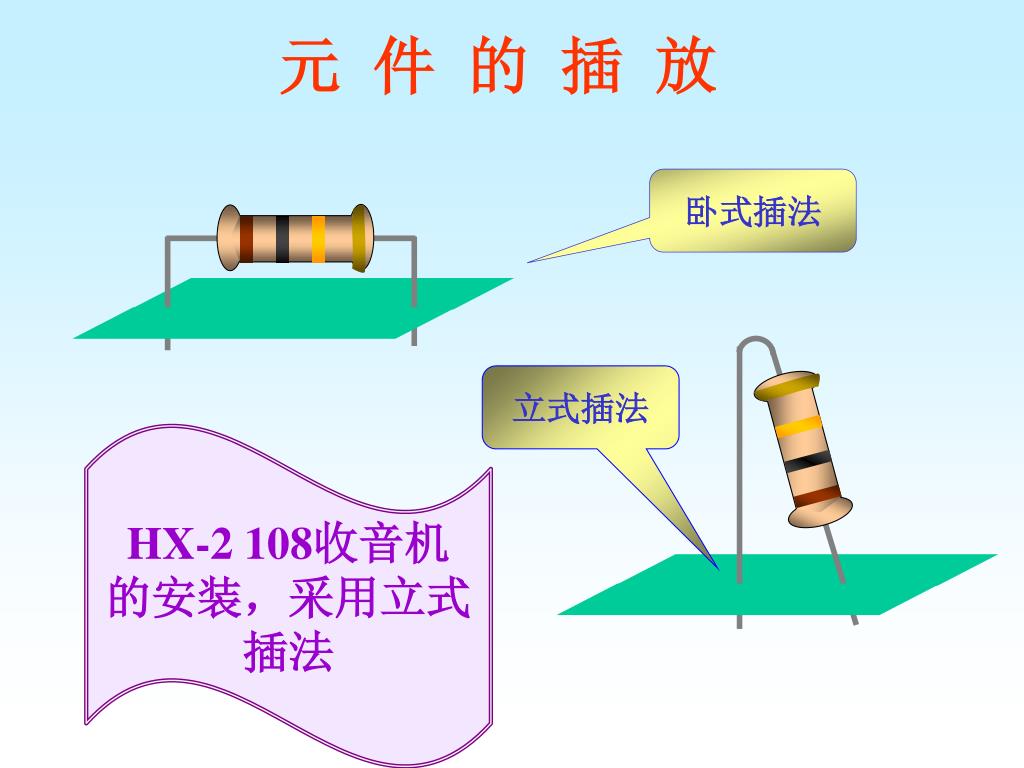

  48. 元 件 的 插 放 卧式插法 立式插法 HX-2 108收音机 的安装，采用立式 插法
