收音机电子元器件基础 工程实践中心

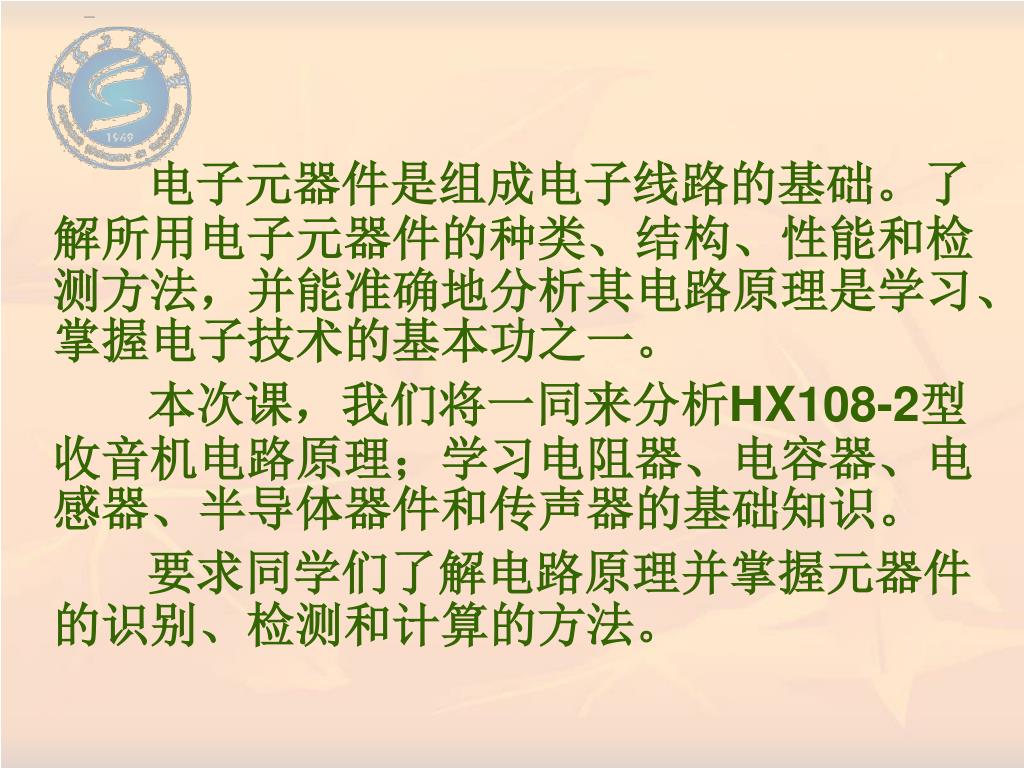

电子元器件是组成电子线路的基础。了解所用电子元器件的种类、结构、性能和检测方法，并能准确地分析其电路原理是学习、掌握电子技术的基本功之一。电子元器件是组成电子线路的基础。了解所用电子元器件的种类、结构、性能和检测方法，并能准确地分析其电路原理是学习、掌握电子技术的基本功之一。 本次课，我们将一同来分析HX108-2型收音机电路原理；学习电阻器、电容器、电感器、半导体器件和传声器的基础知识。 要求同学们了解电路原理并掌握元器件的识别、检测和计算的方法。

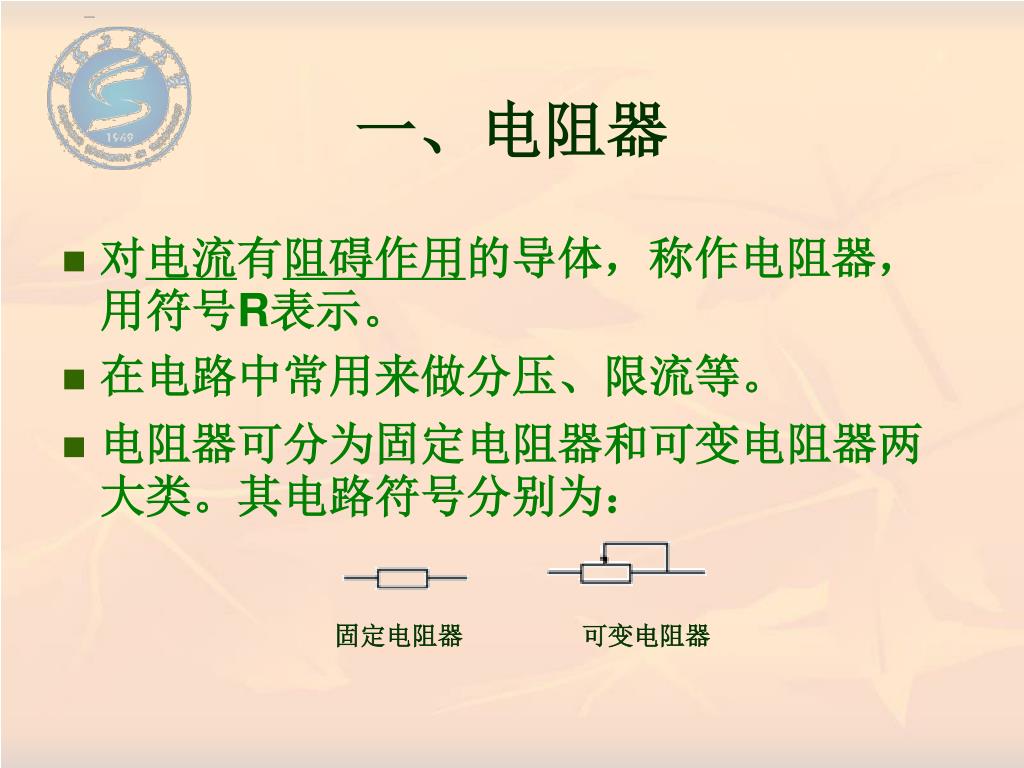

一、电阻器 • 对电流有阻碍作用的导体，称作电阻器，用符号R表示。 • 在电路中常用来做分压、限流等。 • 电阻器可分为固定电阻器和可变电阻器两大类。其电路符号分别为： 固定电阻器 可变电阻器

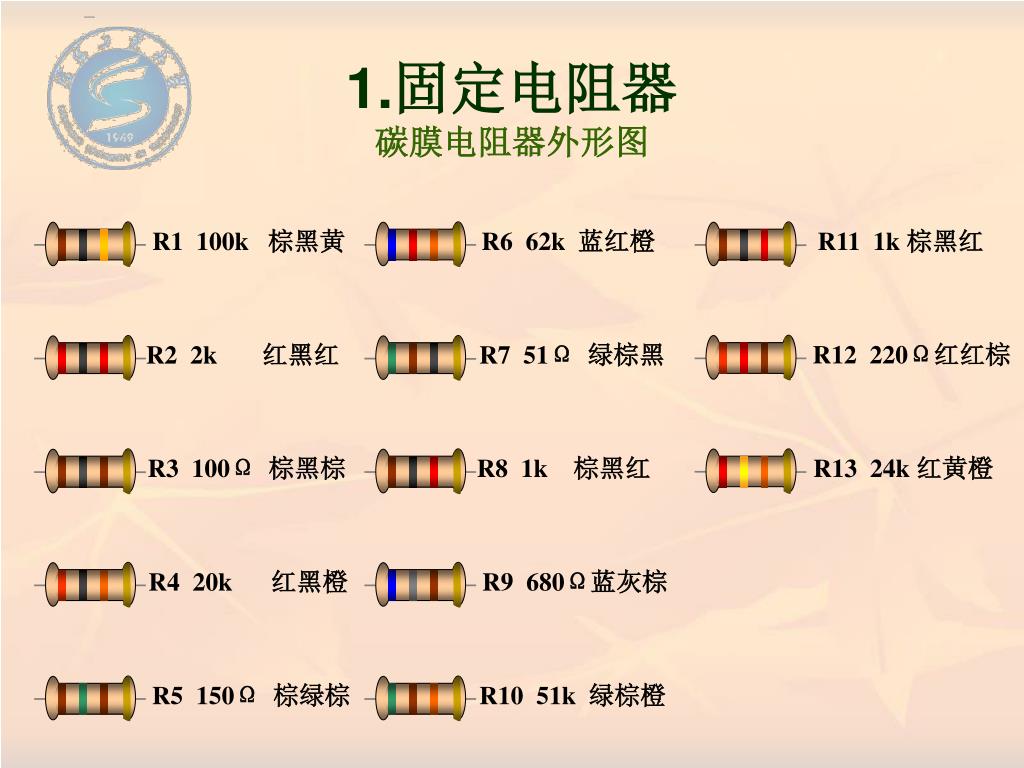

R2 2k 红黑红 R8 1k 棕黑红 R3 100Ω棕黑棕 R12 220Ω红红棕 R6 62k 蓝红橙 R13 24k 红黄橙 R10 51k 绿棕橙 R1 100k 棕黑黄 R7 51Ω 绿棕黑 R9 680Ω蓝灰棕 R5 150Ω 棕绿棕 R4 20k 红黑橙 R11 1k 棕黑红 1.固定电阻器碳膜电阻器外形图

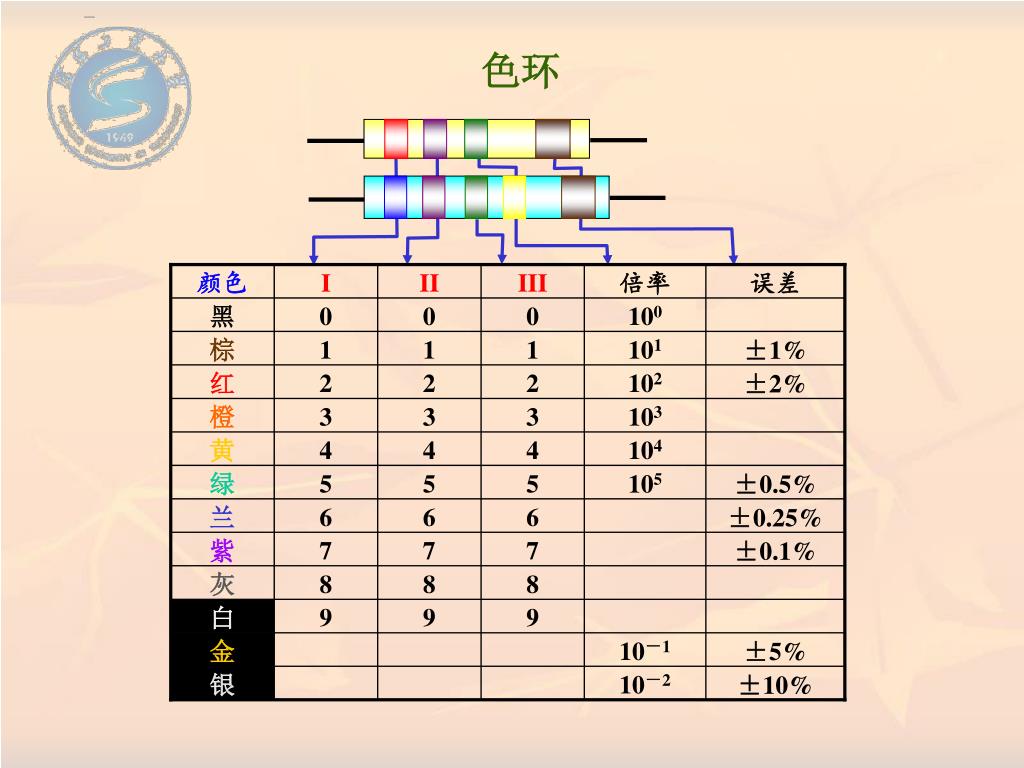

颜色 I II III 倍率 误差 黑 0 0 0 100 棕 1 1 1 101 ±1% 红 2 2 2 102 ±2% 橙 3 3 3 103 黄 4 4 4 104 绿 5 5 5 105 ±0.5% 兰 6 6 6 ±0.25% 紫 7 7 7 ±0.1% 灰 8 8 8 白 9 9 9 金 10－1 ±5% 银 10－2 ±10% 色环

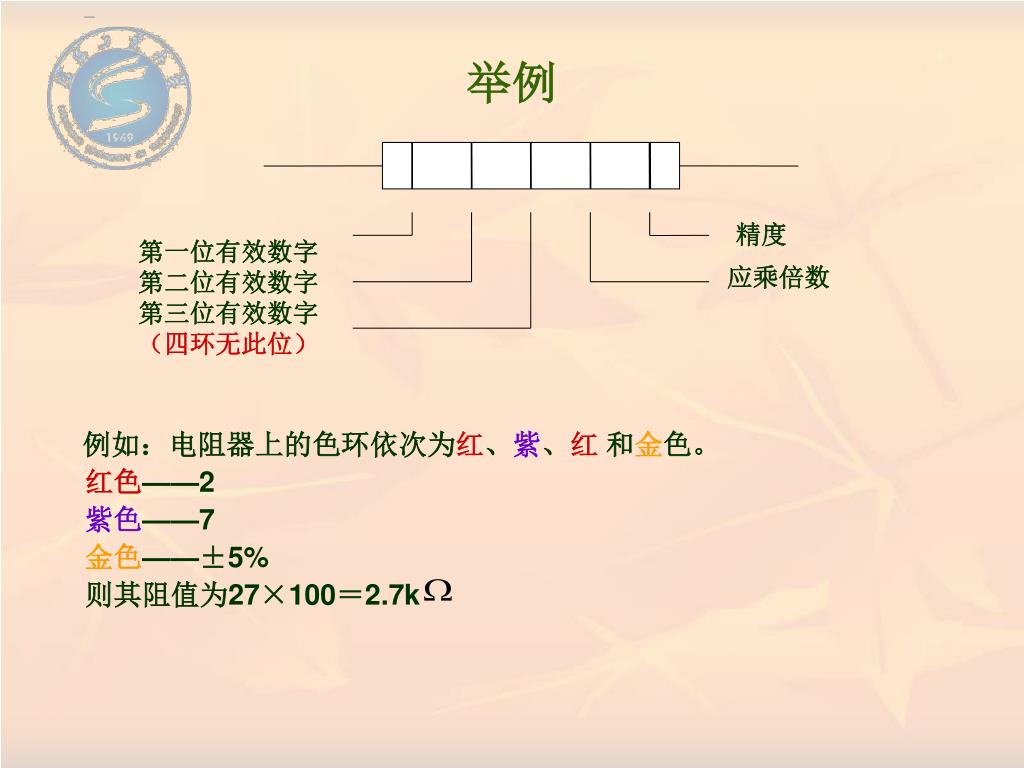

举例 精度 例如：电阻器上的色环依次为红、紫、红 和金色。 红色——2 紫色——7 金色——±5% 则其阻值为27×100＝2.7k 第一位有效数字 第二位有效数字 第三位有效数字 （四环无此位） 应乘倍数

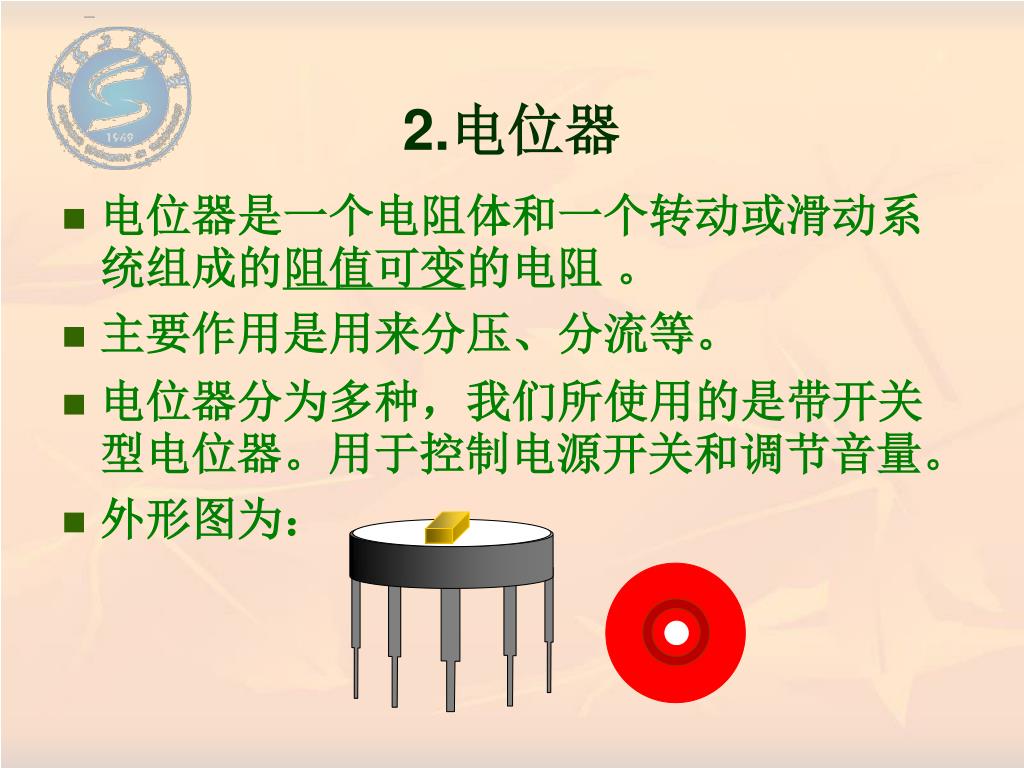

2.电位器 • 电位器是一个电阻体和一个转动或滑动系统组成的阻值可变的电阻 。 • 主要作用是用来分压、分流等。 • 电位器分为多种，我们所使用的是带开关型电位器。用于控制电源开关和调节音量。 • 外形图为：
二、电容器 • 电容器是一种储能元件，在电路中常用做隔直、耦合和旁路等，文字符号用C表示。 • 分为云母电容、涤纶电容、铝电解电容、瓷介电容、纸介电容和钽电解电容等。 • 其电路符号为： 一般符号 极性电容 微调电容 单联可变电容 双联可变电容

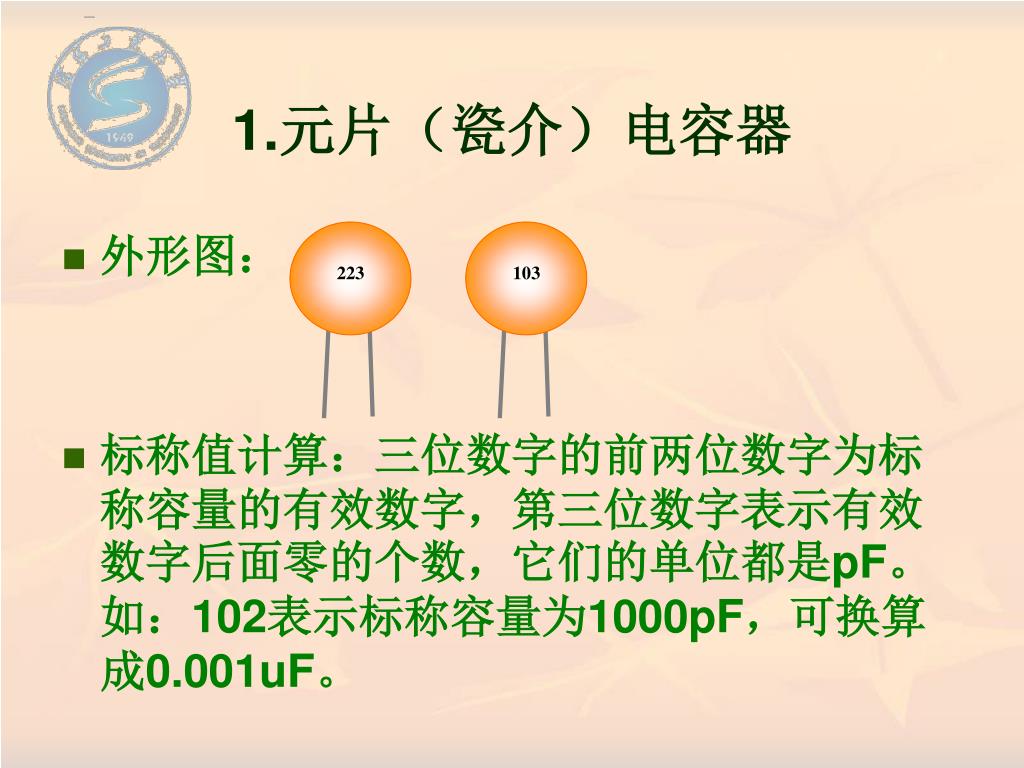

223 103 1.元片（瓷介）电容器 • 外形图： • 标称值计算：三位数字的前两位数字为标称容量的有效数字，第三位数字表示有效数字后面零的个数，它们的单位都是pF。如：102表示标称容量为1000pF，可换算成0.001uF。

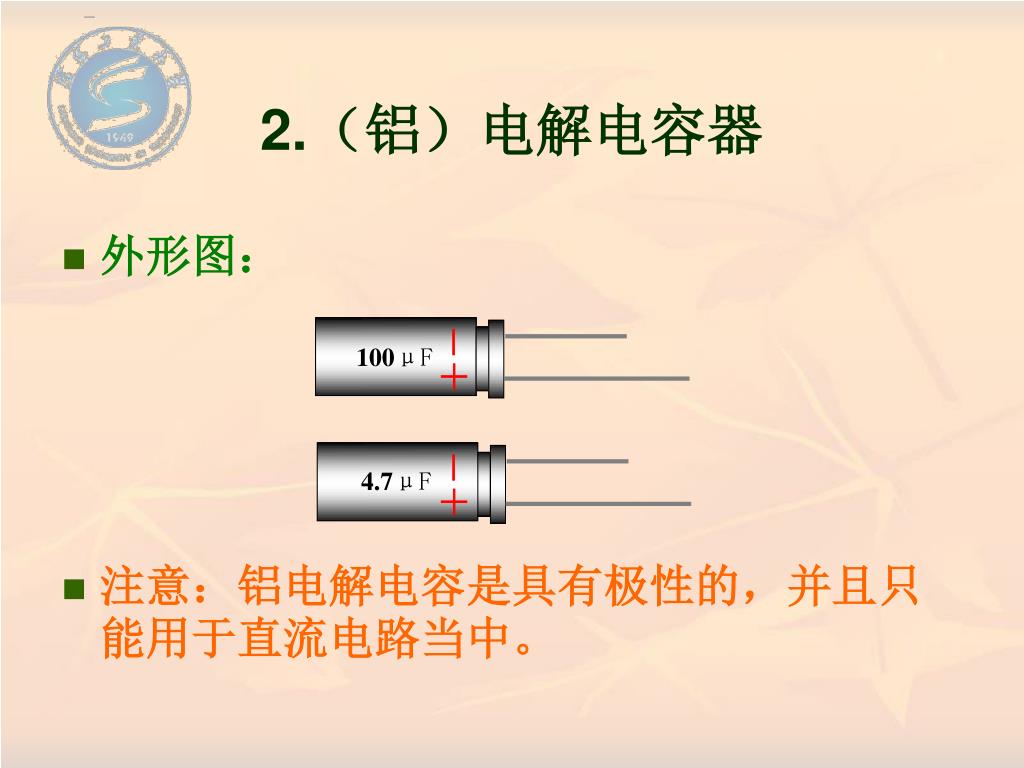

＋－ ＋－ 100μF 4.7μF 2.（铝）电解电容器 • 外形图： • 注意：铝电解电容是具有极性的，并且只能用于直流电路当中。

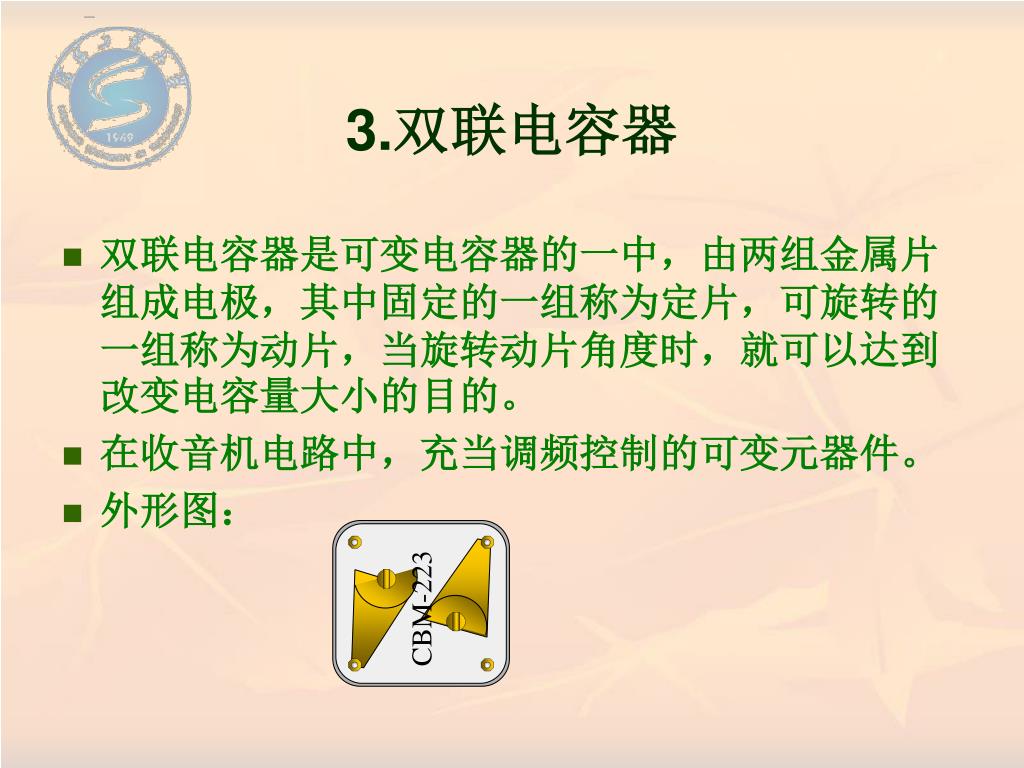

CBM-223 3.双联电容器 • 双联电容器是可变电容器的一中，由两组金属片组成电极，其中固定的一组称为定片，可旋转的一组称为动片，当旋转动片角度时，就可以达到改变电容量大小的目的。 • 在收音机电路中，充当调频控制的可变元器件。 • 外形图：

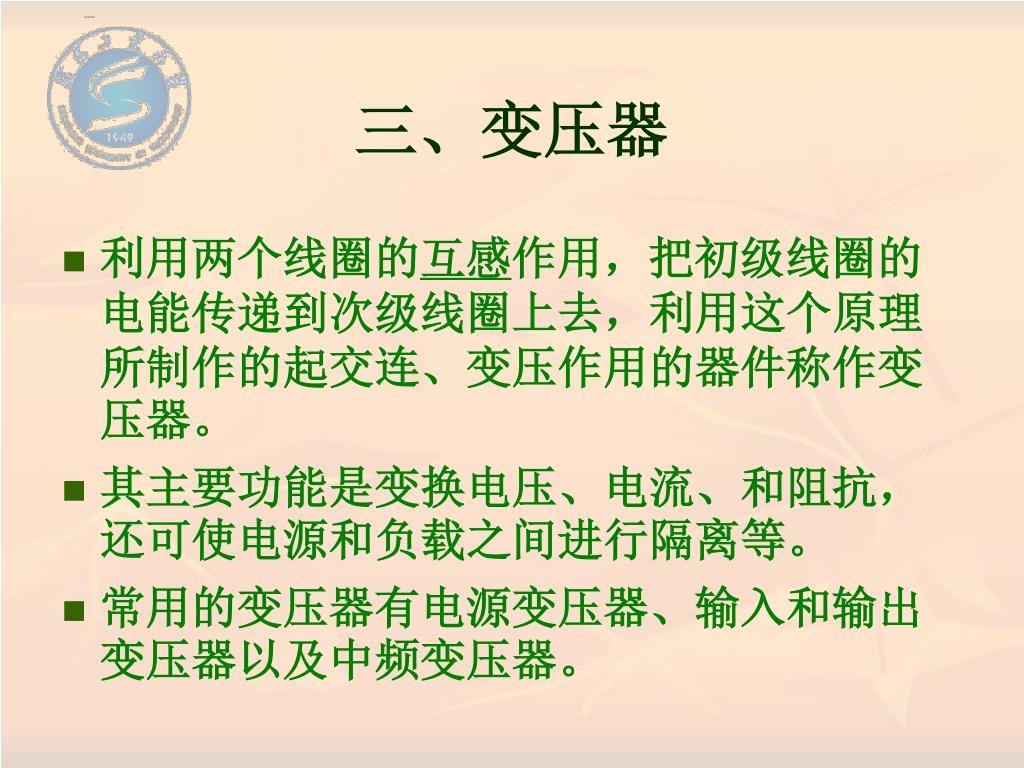

三、变压器 • 利用两个线圈的互感作用，把初级线圈的电能传递到次级线圈上去，利用这个原理所制作的起交连、变压作用的器件称作变压器。 • 其主要功能是变换电压、电流、和阻抗，还可使电源和负载之间进行隔离等。 • 常用的变压器有电源变压器、输入和输出变压器以及中频变压器。
电路符号 电源变压器 输入/输出变压器 中频变压器

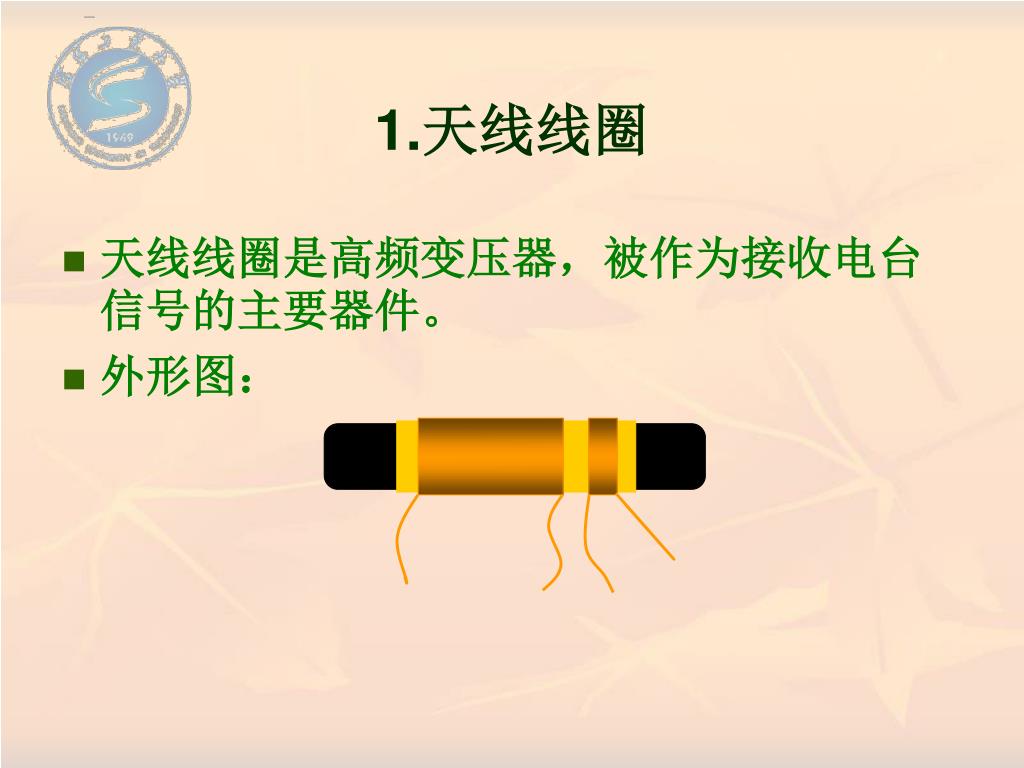

1.天线线圈 • 天线线圈是高频变压器，被作为接收电台信号的主要器件。 • 外形图：

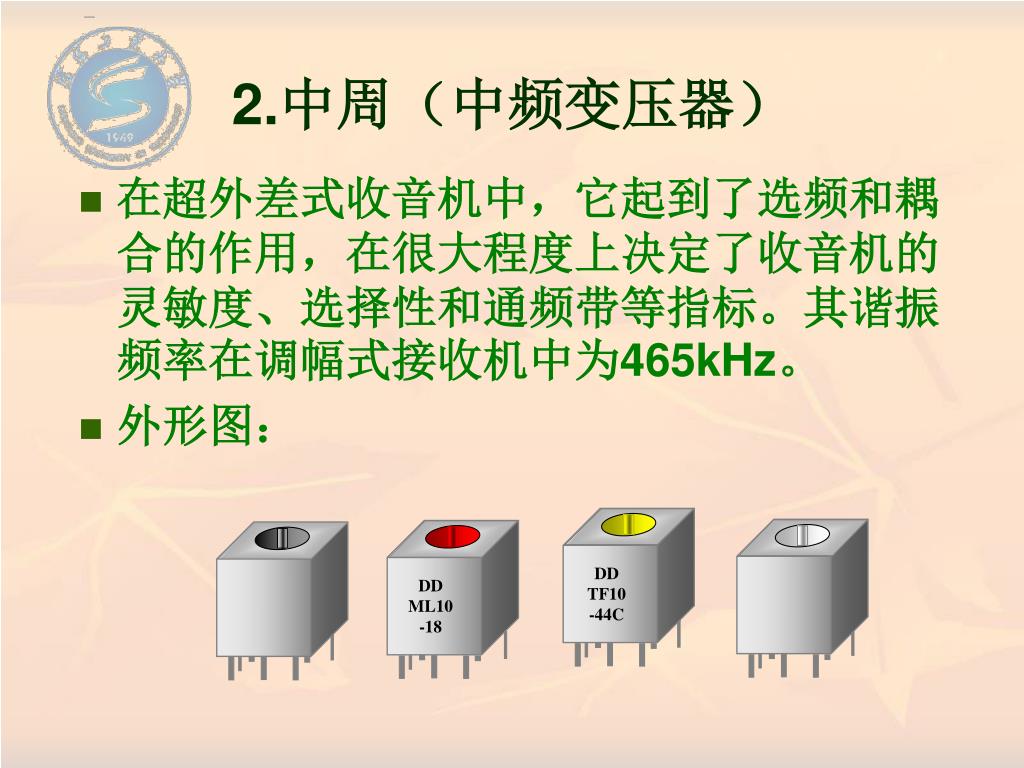

DD ML10 -18 DD TF10 -44C 2.中周（中频变压器） • 在超外差式收音机中，它起到了选频和耦合的作用，在很大程度上决定了收音机的灵敏度、选择性和通频带等指标。其谐振频率在调幅式接收机中为465kHz。 • 外形图：

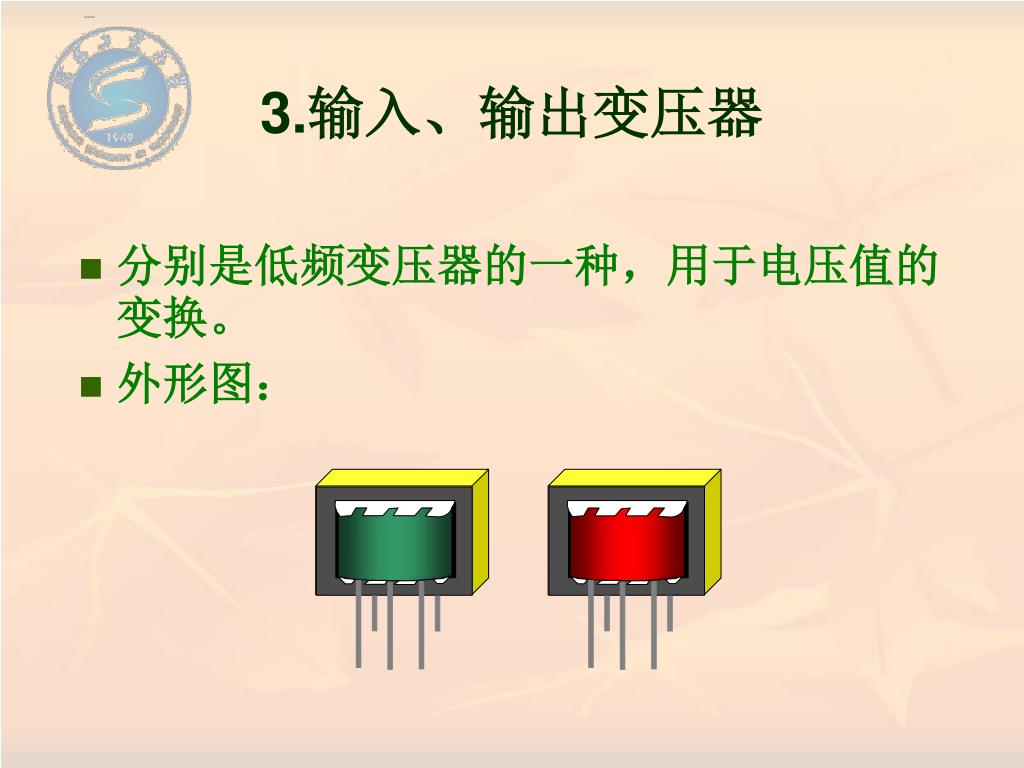

3.输入、输出变压器 • 分别是低频变压器的一种，用于电压值的变换。 • 外形图：

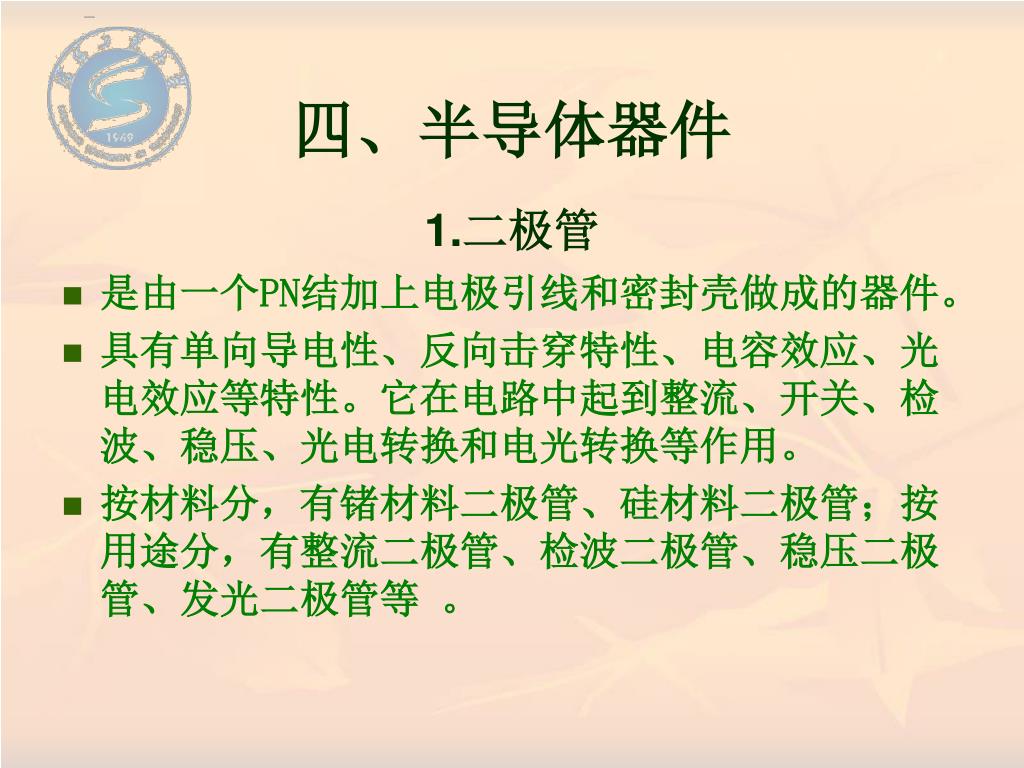

四、半导体器件 1.二极管 • 是由一个PN结加上电极引线和密封壳做成的器件。 • 具有单向导电性、反向击穿特性、电容效应、光电效应等特性。它在电路中起到整流、开关、检波、稳压、光电转换和电光转换等作用。 • 按材料分，有锗材料二极管、硅材料二极管；按用途分，有整流二极管、检波二极管、稳压二极管、发光二极管等 。

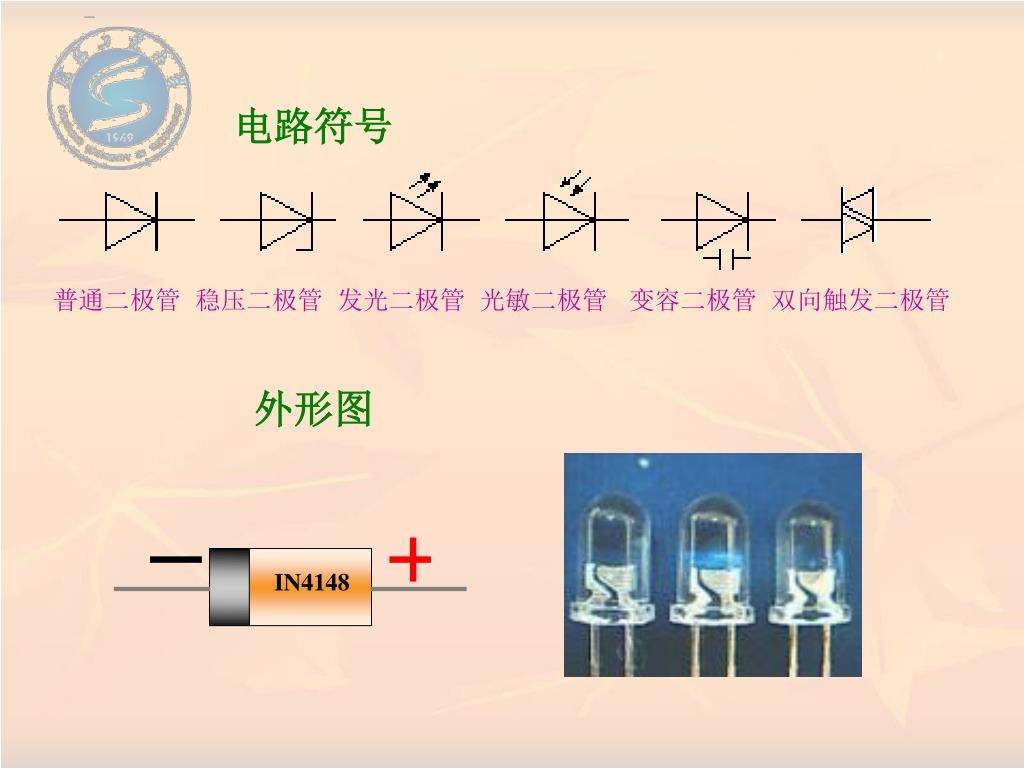

IN4148 电路符号 普通二极管 稳压二极管 发光二极管 光敏二极管 变容二极管 双向触发二极管 外形图

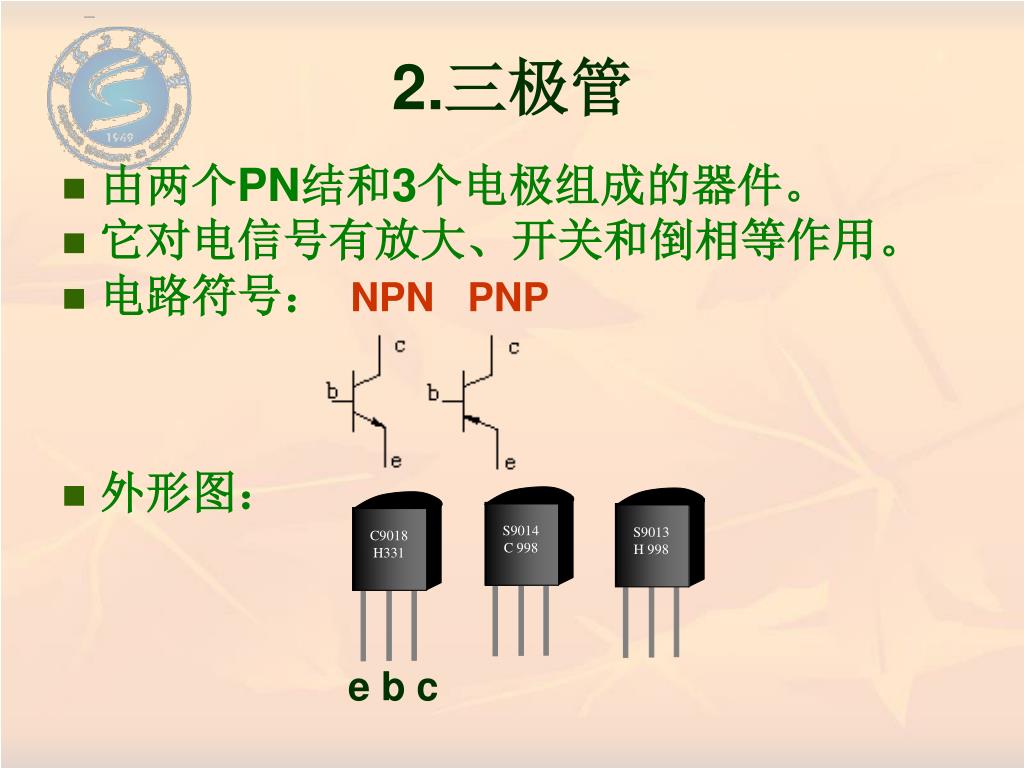

S9014 C 998 S9013 H 998 C9018 H331 2.三极管 • 由两个PN结和3个电极组成的器件。 • 它对电信号有放大、开关和倒相等作用。 • 电路符号：NPN PNP • 外形图： e b c

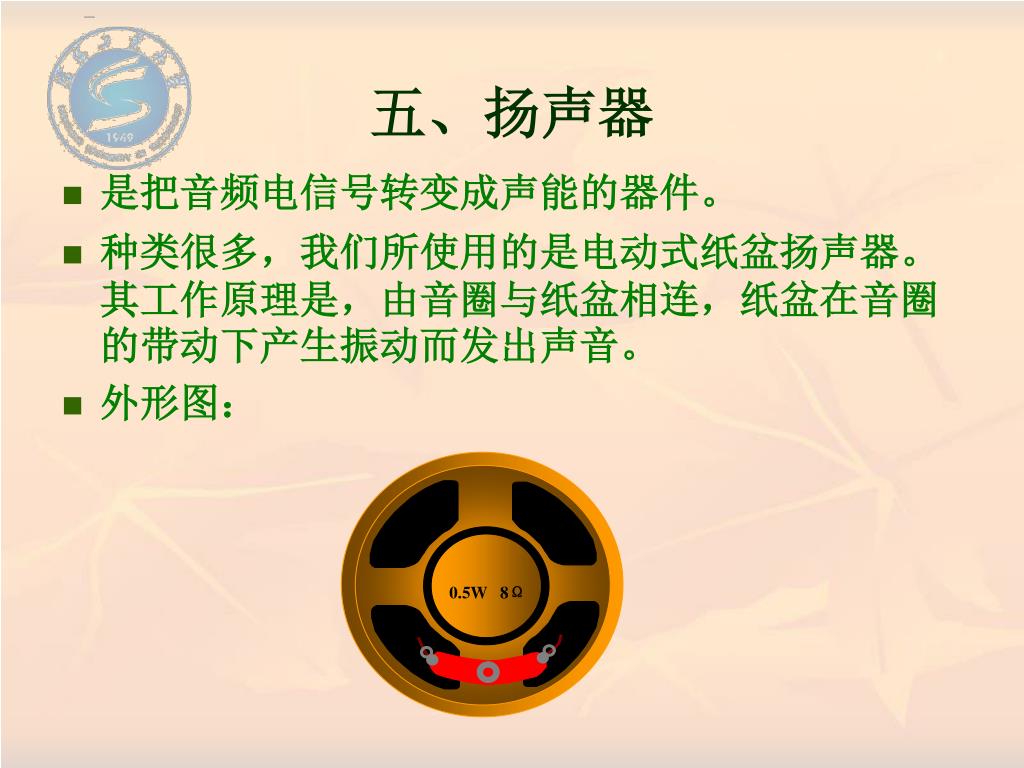

0.5W 8Ω 五、扬声器 • 是把音频电信号转变成声能的器件。 • 种类很多，我们所使用的是电动式纸盆扬声器。其工作原理是，由音圈与纸盆相连，纸盆在音圈的带动下产生振动而发出声音。 • 外形图：
六、元器件的检测 • 用UT50C型数字万用表来检测器件，具体使用方法参照使用说明。 • 三极管的放大倍数利用指针式万用表测量。 • 电感类器件的检测标准值参考工艺文件。 • 检测结果应纪录完整，标明器件的名称、标称值、测量值和计算值。 • 注意：正确使用万用表。
