  1. Empresas de Telecomunicaciones, SA de CVPresentaPROXIM Wireless LANsPuntos de Acceso Inalámbricos

  2. PROXIM es un pionero global de sistemas inalámbricos de transmisión Punto a Punto, Multipunto. Desde redes Wi-Fi hasta Ethernet inalámbrico de Gigabit. Nuestras bases Líder en tecnología Red de canal Global Soporte de infraestructura de clase mundial PROXIM Wireless

  3. Puntos de Acceso Inalámbricos Wi-Fi • AP-700 • AP-4000M • AP-800 / AP-8000 • AP-4000-MR-LR Exteriores Interiores Interiores 250 miliWatts 100 miliWatts 100 miliWatts AP-700 AP-4000M AP-800 AP-8000 AP-4000-MR-LR 802.11a/b/g 802.11a/b/g/n 802.11a/b/g

  4. Comparativo AP’s AP-700 802.11 a/b/g 2.4 GHz ó 5 GHz Hasta 54 Mbps Potencia 100 miliW Uso Interiores Antenas internas AP-4000-MR-LR (Doble radio) 802.11 a/b/g Simultáneo 2.4 GHz y 5 GHz Hasta 108 Mbps Alta Potencia 250 miliW Uso Exteriores Antenas externas (no incluidas) AP-4000M (Doble radio) 802.11 a/b/g Simultáneo 2.4 GHz y 5 GHz Hasta 108 Mbps Potencia 100 miliW Uso Interiores Antenas internas AP-800 802.11 a/b/g/n 2.4 GHz ó 5 GHz Hasta 170 Mbps Potencia 100 miliW Uso Interiores Antenas AP-8000 (Doble radio) 802.11 a/b/g/n Simultáneo 2.4 GHz y 5 GHz Hasta 320 Mbps Potencia 100 miliW Uso Interiores Antenas

  5. Dispositivo Cliente • Adaptador Wi-Fi USB 802.11a/b/g/n Laptop o desktop Opera a la vez 2.4GHz y 5 GHz Adaptador USB 11a/b/g/n

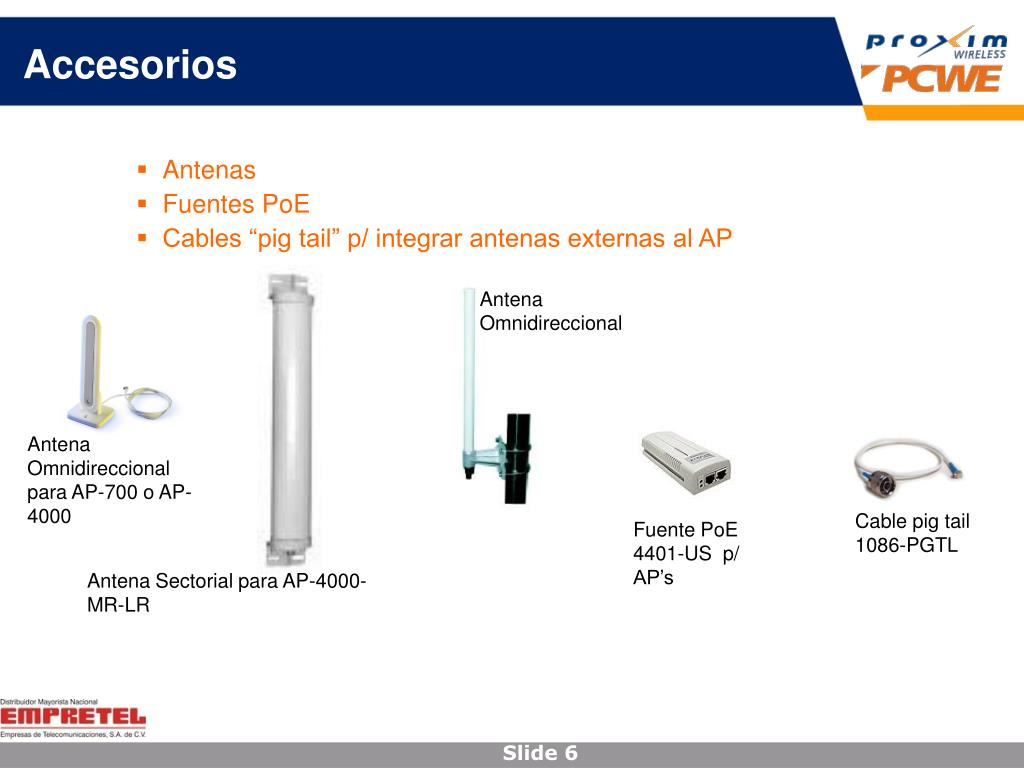

  6. Accesorios • Antenas • Fuentes PoE • Cables “pig tail” p/ integrar antenas externas al AP Antena Omnidireccional Antena Omnidireccional para AP-700 o AP-4000 Cable pig tail 1086-PGTL Fuente PoE 4401-US p/ AP’s Antena Sectorial para AP-4000-MR-LR

  7. Diagrama de red inalámbrica Wi-Fi en interiores

  8. Diagrama de red inalámbrica Wi-Fi en Exteriores

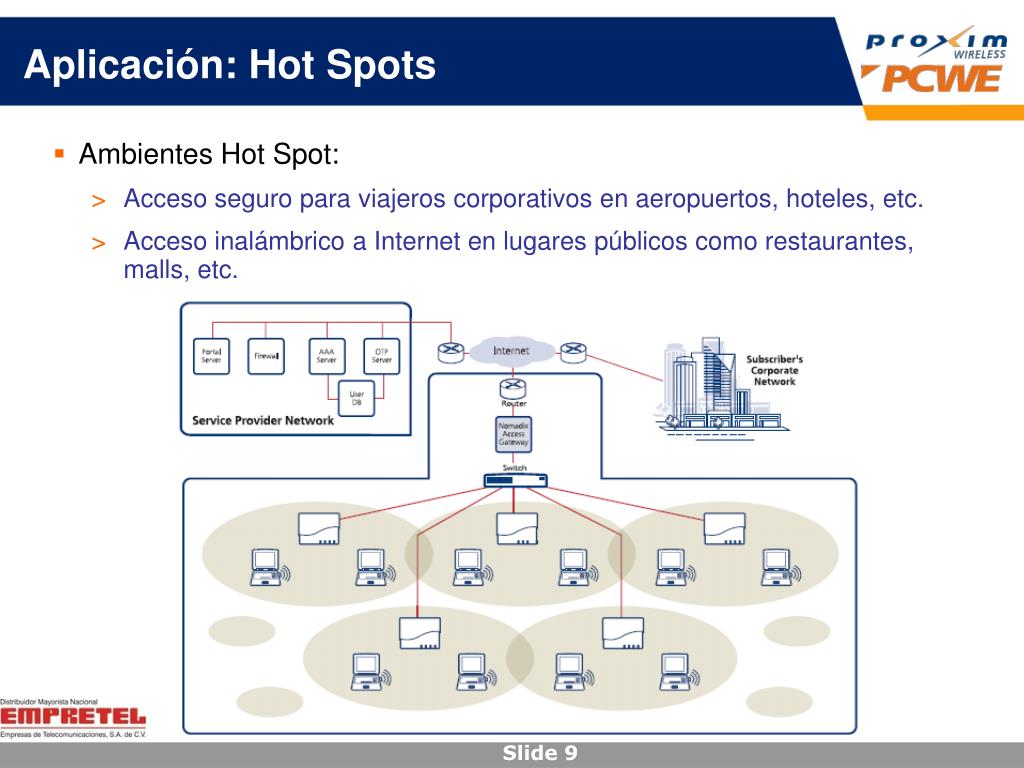

  9. Aplicación: Hot Spots • Ambientes Hot Spot: • Acceso seguro para viajeros corporativos en aeropuertos, hoteles, etc. • Acceso inalámbrico a Internet en lugares públicos como restaurantes, malls, etc.

  10. Mapa de canales en 802.11b/g World Wide Band 915 MHz 2.4 GHz 5.8 GHz 26 MHz 84.5 MHz 125 MHz 2401 1 2412 2423 2426 6 2437 2448 2451 11 2462 2473 2406 2 2417 2428 2431 7 2442 2453 2456 12 2467 2478 Channel number Top of channel Center frequency Bottom of channel 2411 3 2422 2433 2436 8 2447 2458 2461 13 2472 2483 2416 4 2427 2438 2441 9 2452 2463 2473 14 2484 2495 2421 5 2432 2443 2446 10 2457 2468 2400 2410 2420 2430 2440 2450 2460 2470 2480 MHz ISM Band Slide 10

  11. PROXIM Wireless LANsPuntos de Acceso Inalámbricos y Dispositivos Cliente ORiNOCO Características Puntos de Acceso Inalámbricos

  12. AP-4000M • AP de Triple-modo “a y b/g” • Doble radio: • Un 802.11a • Un 802.11b/g • Montaje en escritorio, pared y techo • Tapa protectora para evitar remover cable de red y alimentación • Opción para candado de seguridad Kensington • Soporta corriente eléctrica sobre Ethernet (PoE). Norma 802.3af AP-4000

  13. AP-700 • AP-700 es en todo similar al AP-4000M pero tiene sólo un radio • Un radio seleccionable por el usuario: • 802.11b • 802.11bg ó • 802.11a AP-700

  14. Salida de potencia y resumen de antena 802.11b/g radio 802.11a radio • Dos antenas por cada radio provee diversidad • Antenas integradas de polarización horizontal y vertical • Conectores para antena externa • Propietario Aliner ‘ACX’ • Provee sustancialmente niveles más altos de cobertura • Potencia de salida mejorada • Potencia salida promedio +18 dBm 802.11a • Potencia salida promedio +18 dBm 802.11g • Potencia salida promedio +20 dBm 802.11b

  15. AP-4000-MR-LR de Exteriores • Opera en Wi-Fi, Mesh y WDS • Provee alta potencia de 250 miliWatts • Doble radios: Uno en 2.4 GHz y otro en 5 GHz • 54 Mbps en 802.11bg y 54 Mbps en 802.11a • Incluye: • Fuente PoE • Soporte de mástil y pared AP-4000-MR-LR

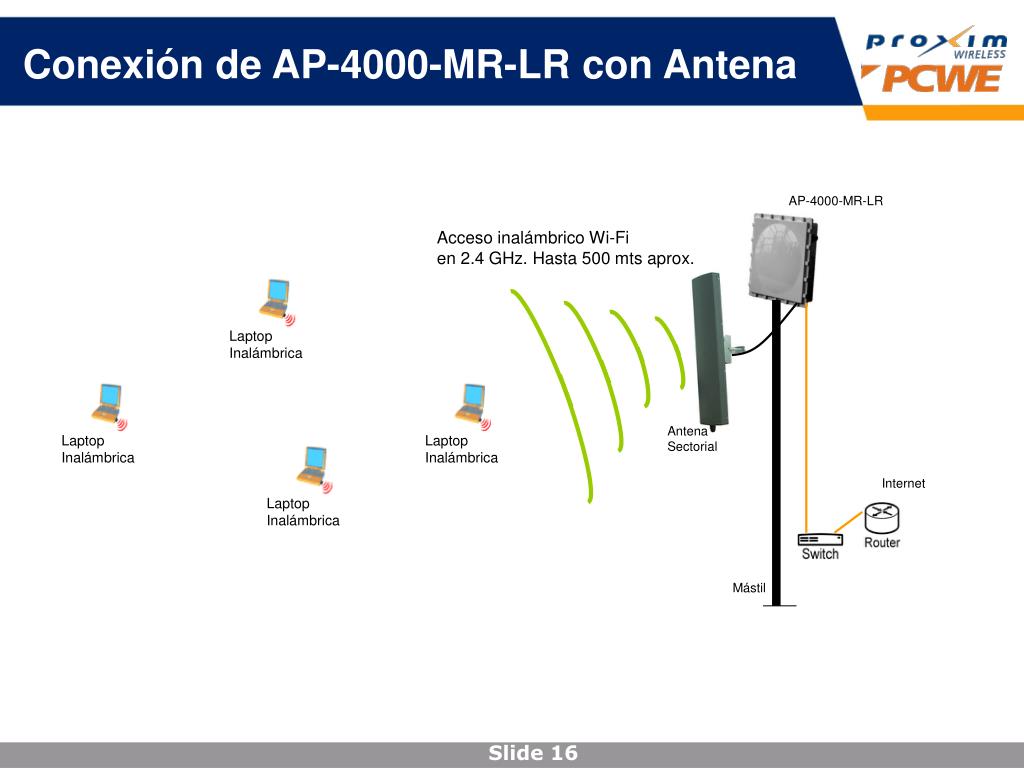

  16. Laptop Inalámbrica Laptop Inalámbrica Laptop Inalámbrica Laptop Inalámbrica Conexión de AP-4000-MR-LR con Antena AP-4000-MR-LR Acceso inalámbrico Wi-Fi en 2.4 GHz. Hasta 500 mts aprox. Antena Sectorial Internet Mástil

  17. PROXIM Wireless LANsPuntos de Acceso Inalámbricos y Dispositivos Cliente ORiNOCO Configuración de Puntos de Acceso Inalámbricos

  18. Pasos iniciales • Para configurar el AP escriba en el navegador de Internet: • http://169.254.128.132 • Por default, el modo obtener IP dinámica esta habilitado • Si no hay un servidor DHCP -> el AP tendrá la IP 169.254.128.132. • Usted puede usar también Scantool para conocer la IP del AP: • El software Scantool viene en el CD del AP

  19. Pasos iniciales • Login: • Por default UserName dejarlo en blanco y Password es “public” Versión Firmware

  20. Interfaces • El modo operacional puede ser: • Wireless A: • Sólo 802.11a • Wireless B: • Sólo 802.11b • Sólo 802.11g • 802.11bg • El Control de Potencia de Tx puede ser ajustado de manera individual por cada interfaz

  21. Wireless – A y Wireless – B • Toda la configuración se hace aquí • Nombre de Red (SSID): • Entre 2 y 31 caracteres • Selección automática de canal: • El AP explora el área y selecciona el mejor canal de comunicación disponible, ya sea un canal libre o el canal con la menor cantidad de interferencia

  22. Más características • Características de radio: • Taza de velocidad de transmisión fija o automática • Control de Potencia de Tx • WDS (troncal inalámbrico) • Configuración y Administración Vía: • Navegador de Internet (http) • Interfaz CLI o Telnet • Protocolo Simple de Administración de Red (SNMP y SNMP v3) • Otras: • Bloqueo entre clientes inalámbricos (seguridad en lugares públicos) • Control de acceso por dirección MAC • Encripción y autenticación WEP, WPA and 802.1x • VLAN • QoS

  23. Gracias Contacto: Antonio López Ingeniería y servicio EMPRETEL Tel: (81) 8383-4700 www.empretel.com.mx E-mail: alopez@empretel.com.mx MSN: antonio.lopez-empretel@hotmail.com
