  1. Nama = Affan M Riza • Kelas = XI IA 1 SSN

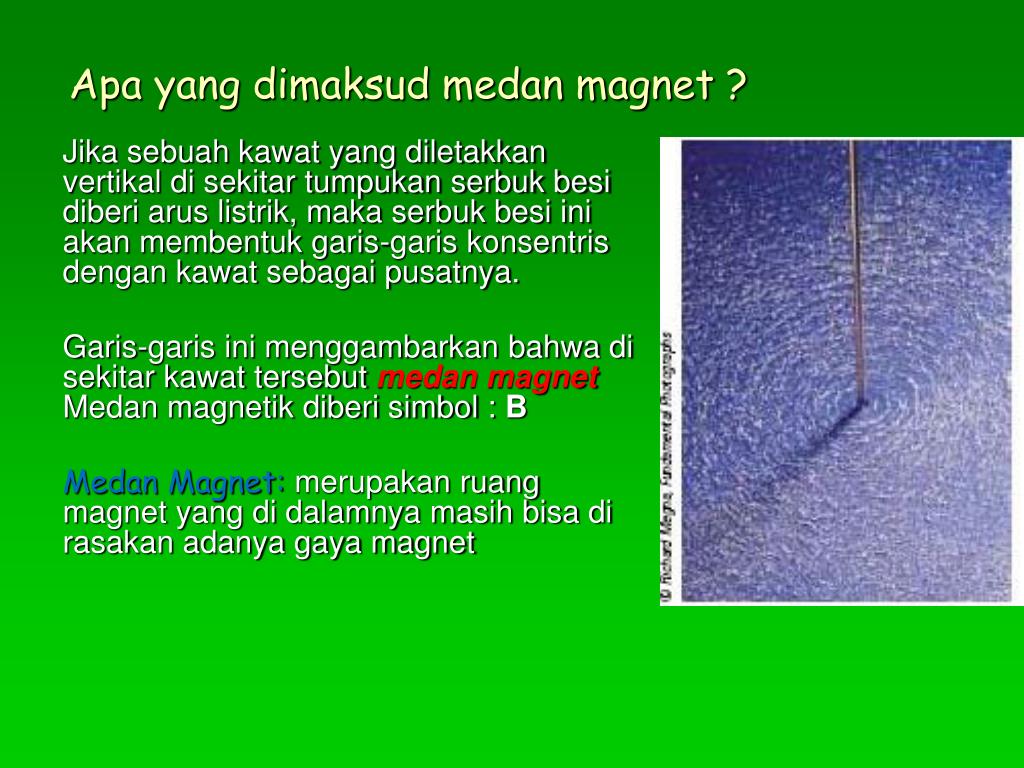

  2. Apa yang dimaksud medan magnet ? Jika sebuah kawat yang diletakkan vertikal di sekitar tumpukan serbuk besi diberi arus listrik, maka serbuk besi ini akan membentuk garis-garis konsentris dengan kawat sebagai pusatnya. Garis-garis ini menggambarkan bahwa di sekitar kawat tersebut medan magnet Medan magnetik diberi simbol : B Medan Magnet: merupakan ruang magnet yang di dalamnya masih bisa di rasakan adanya gaya magnet

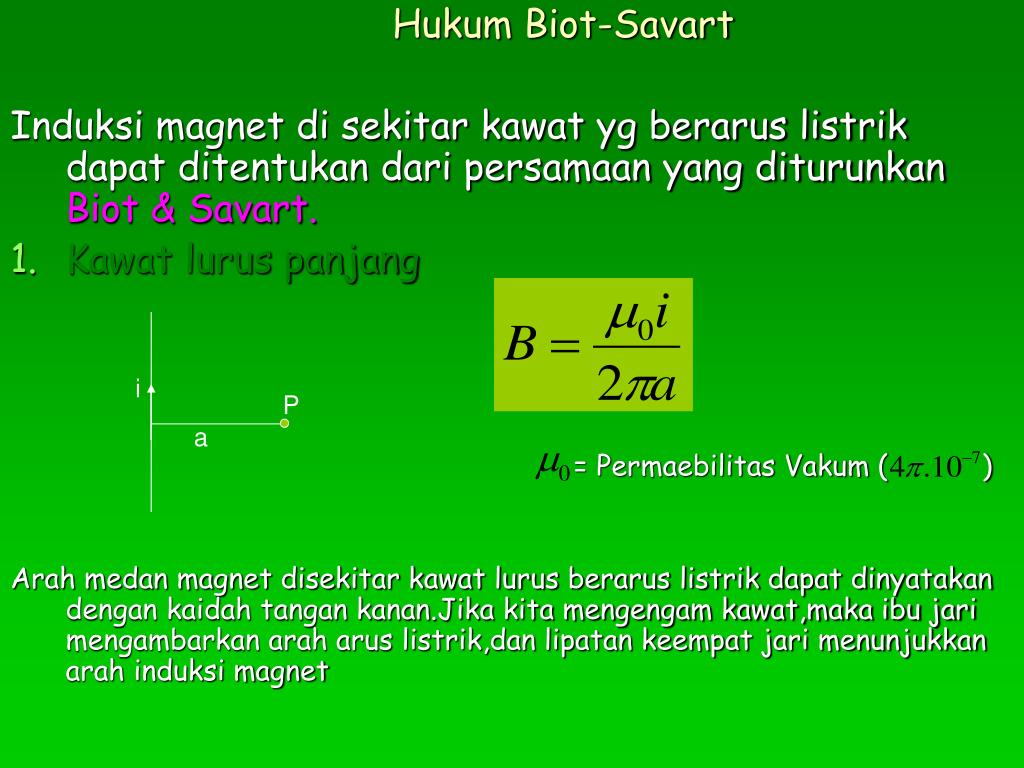

  3. Hukum Biot-Savart Induksi magnet di sekitar kawat yg berarus listrik dapat ditentukan dari persamaan yang diturunkan Biot & Savart. Kawat lurus panjang = Permaebilitas Vakum ( ) Arah medan magnet disekitar kawat lurus berarus listrik dapat dinyatakan dengan kaidah tangan kanan.Jika kita mengengam kawat,maka ibu jari mengambarkan arah arus listrik,dan lipatan keempat jari menunjukkan arah induksi magnet i P a

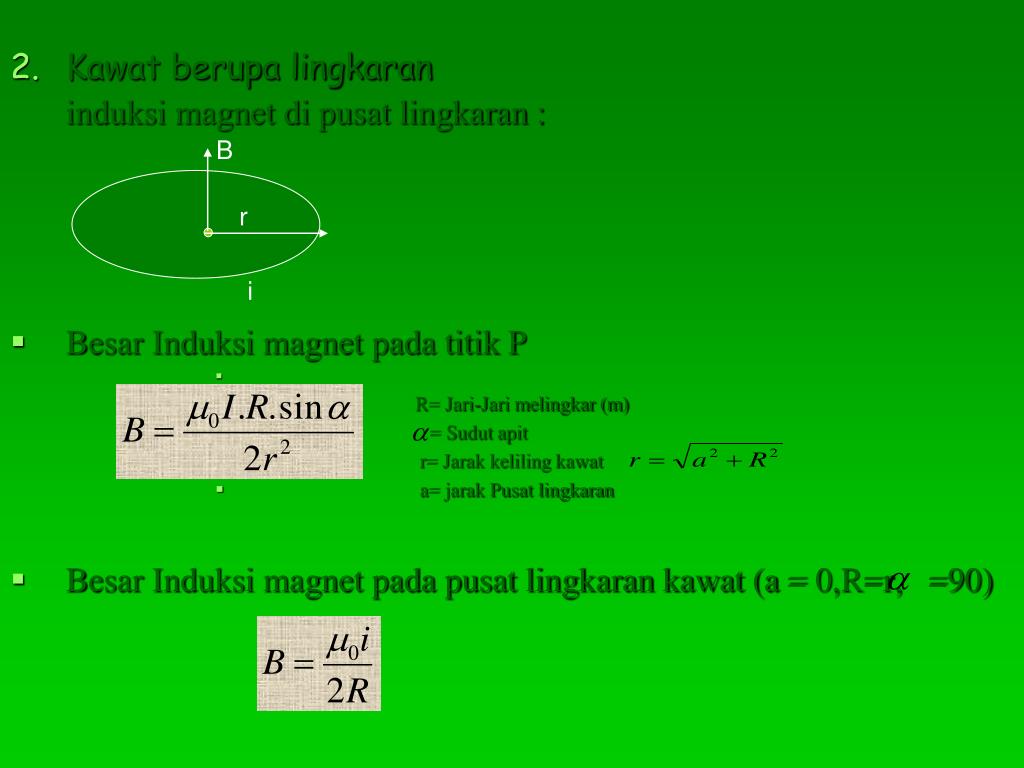

  4. B r i • Kawat berupa lingkaran induksi magnet di pusat lingkaran : • Besar Induksi magnet pada titik P • R= Jari-Jari melingkar (m) • = Sudut apit • r= Jarak keliling kawat • a= jarak Pusat lingkaran • Besar Induksi magnet pada pusat lingkaran kawat (a = 0,R=r, =90)

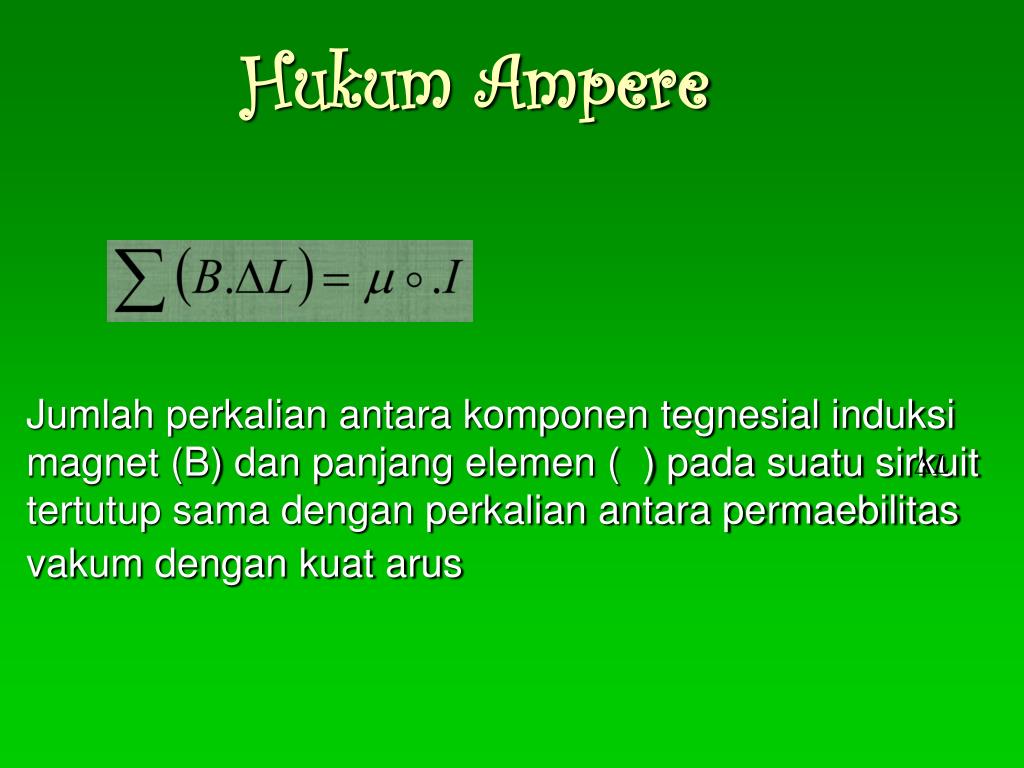

  5. Hukum Ampere Jumlah perkalian antara komponen tegnesial induksi magnet (B) dan panjang elemen ( ) pada suatu sirkuit tertutup sama dengan perkalian antara permaebilitas vakum dengan kuat arus

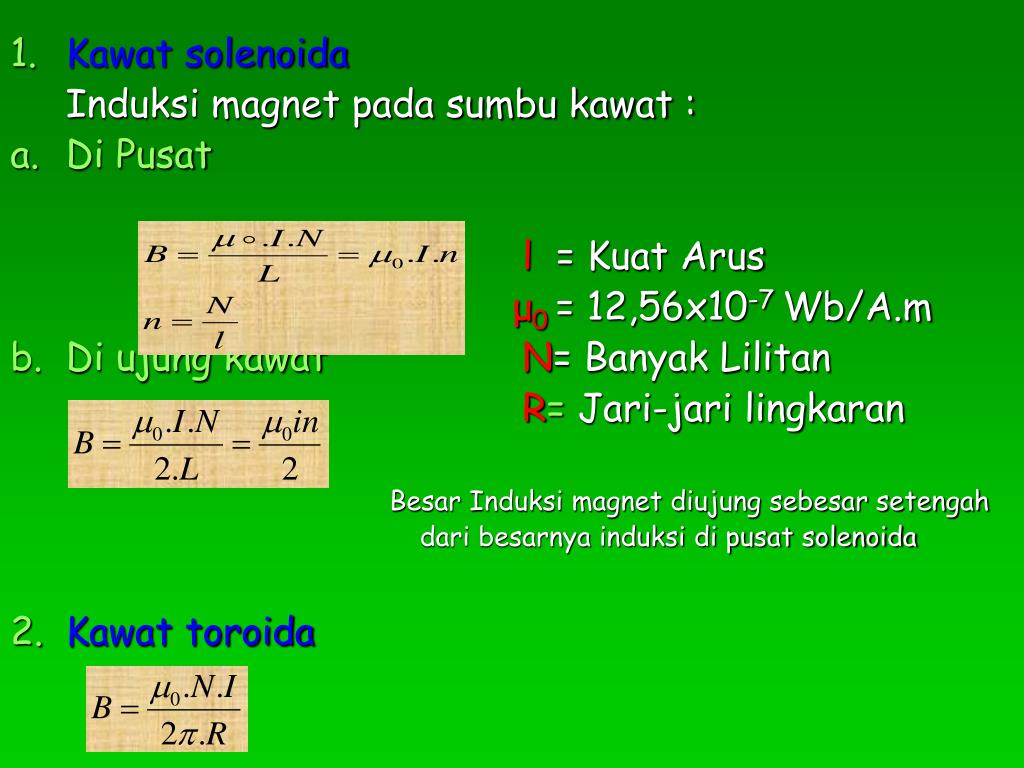

  6. Kawat solenoida Induksi magnet pada sumbu kawat : Di Pusat l= Kuat Arus μ0 = 12,56x10-7 Wb/A.m b. Di ujung kawatN= Banyak Lilitan R= Jari-jari lingkaran Besar Induksi magnet diujung sebesar setengah dari besarnya induksi di pusat solenoida Kawat toroida

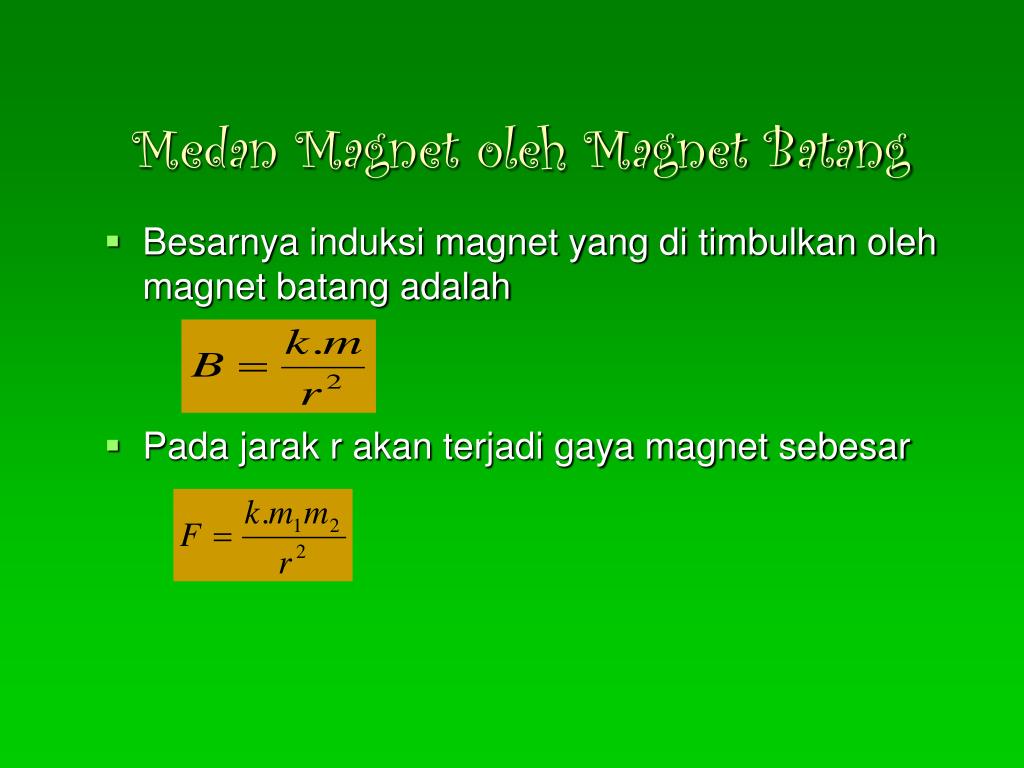

  7. Medan Magnet oleh Magnet Batang Besarnya induksi magnet yang di timbulkan oleh magnet batang adalah Pada jarak r akan terjadi gaya magnet sebesar

  8. Gaya Lorentz Bila sebuah kawat berarus listrik berada dalam medan magnet maka kawat tsb akan mendapat gaya oleh medan magnet yg disebut gaya Lorentz. Selain kawat berarus, partikel yg bermuatan listrik juga akan dipengaruhi jika partikel tsb bergerak dalam medan magnet. B = induksi magnet homogen i = kuat arus listrik l = panjang kawat θ = sudut antara kawat dg B Untuk partikel bermuatan : q = muatan listriknya v = kecepatan geraknya

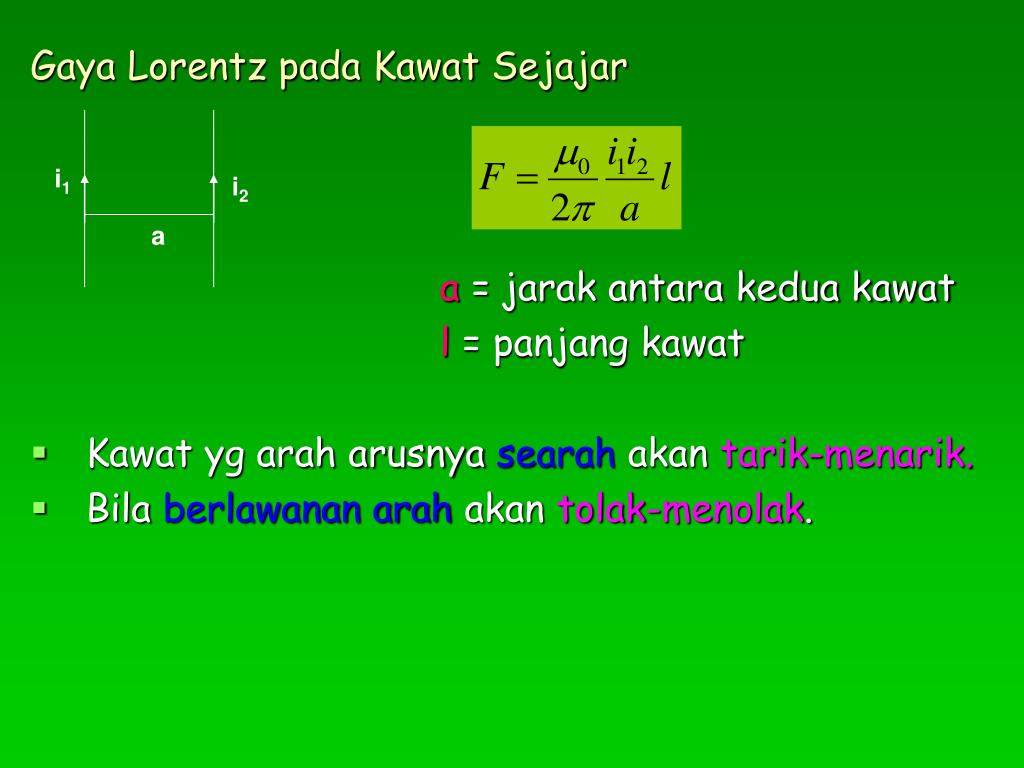

  9. Gaya Lorentz pada Kawat Sejajar a = jarak antara kedua kawat l = panjang kawat Kawat yg arah arusnya searah akan tarik-menarik. Bila berlawanan arah akan tolak-menolak. i1 i2 a

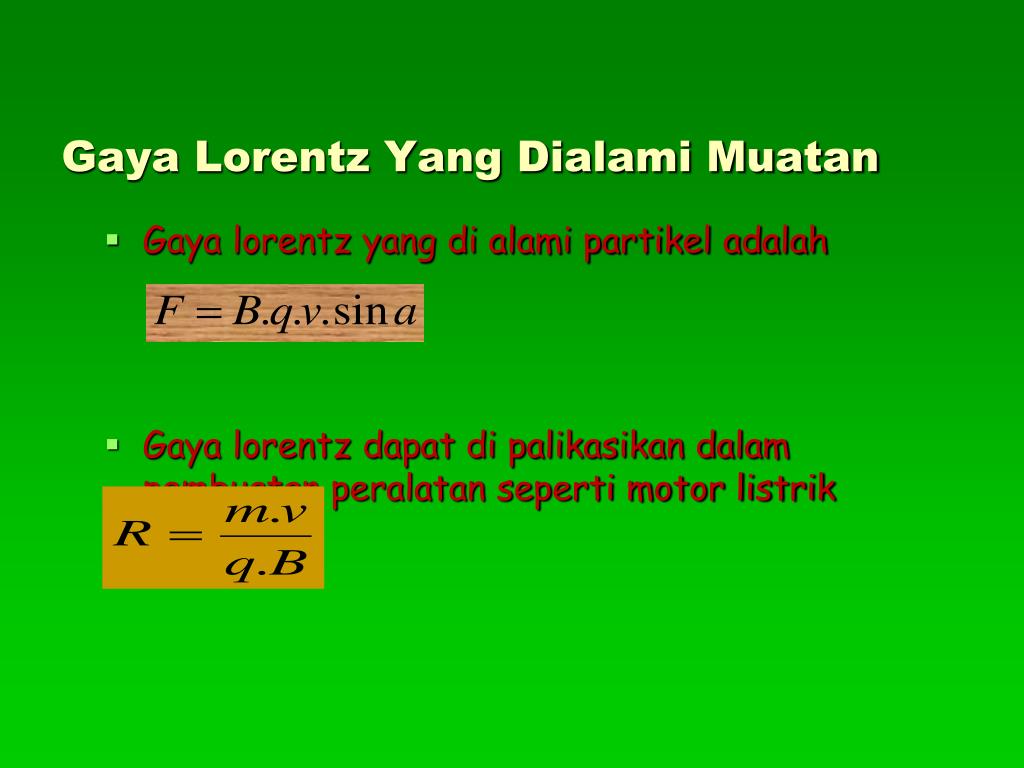

  10. Gaya Lorentz Yang Dialami Muatan Gaya lorentz yang di alami partikel adalah Gaya lorentz dapat di palikasikan dalam pembuatan peralatan seperti motor listrik

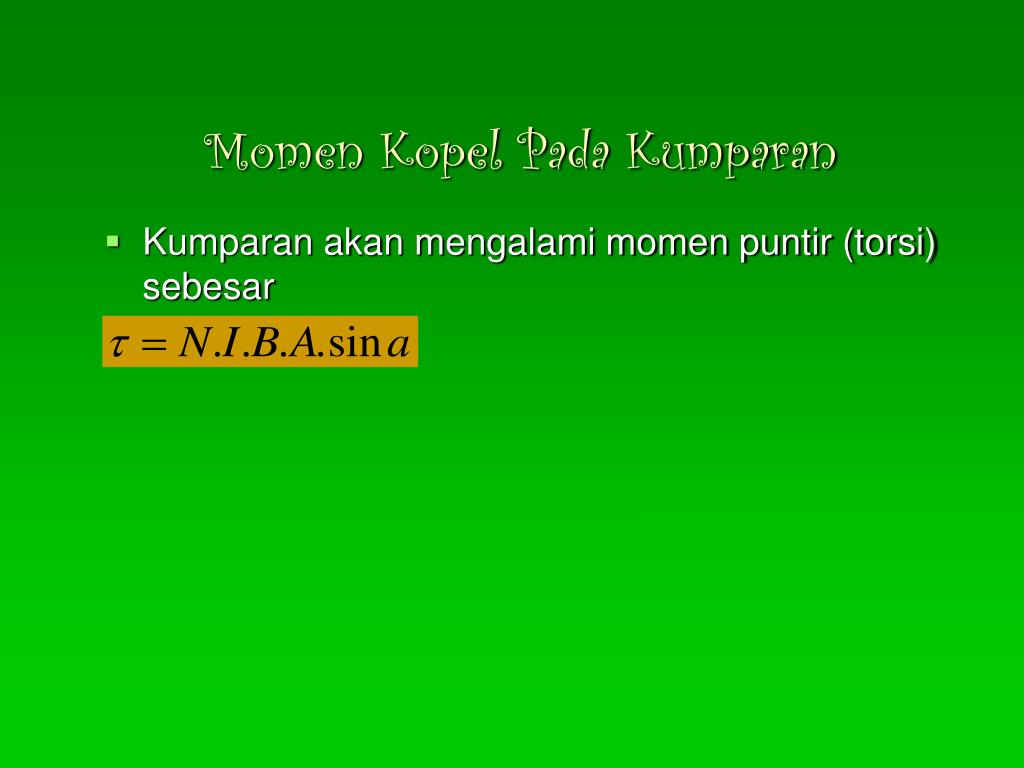

  11. Momen Kopel Pada Kumparan Kumparan akan mengalami momen puntir (torsi) sebesar

  12. Wassalamualaikum Wr.Wb
