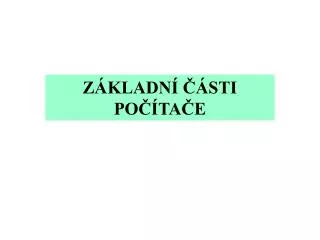

ZÁKLADNÍ ČÁSTI POČÍTAČE

Loading in 2 Seconds...

play fullscreen
1 / 29

ZÁKLADNÍ ČÁSTI POČÍTAČE - PowerPoint PPT Presentation


  • 123 Views
  • Uploaded on

ZÁKLADNÍ ČÁSTI POČÍTAČE. OPERAČNÍ PAMĚŤ. ARITMETICKO LOGICKÁ JEDNOTKA. VSTUPNÍ ZAŘÍZENÍ. VÝSTUPNÍ ZAŘÍZENÍ. ŘADIČ. ŘÍDÍCÍ SIGNÁLY. TOK DAT. STAVOVÁ HLÁŠENÍ. PRINCIP ČINNOSTI POČÍTAČE PODLE VON NEUMANNOVA SCHÉMATU.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'ZÁKLADNÍ ČÁSTI POČÍTAČE' - yon


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2

OPERAČNÍ PAMĚŤ

ARITMETICKO LOGICKÁ JEDNOTKA

VSTUPNÍ ZAŘÍZENÍ

VÝSTUPNÍ ZAŘÍZENÍ

ŘADIČ

ŘÍDÍCÍ SIGNÁLY

TOK DAT

STAVOVÁ HLÁŠENÍ

slide3

PRINCIP ČINNOSTI POČÍTAČE PODLE VON NEUMANNOVA SCHÉMATU

DO OPERAČNÍ PAMĚTI SE POMOCÍ VSTUPNÍCH ZAŘÍZENÍ PŘES ALU UMÍSTÍ PROGRAM, KTERÝ BUDE PROVÁDĚT VÝPOČET. STEJNÝM ZPŮSOBEM SE DO OPERAČNÍ PAMĚTI UMÍSTÍ DATA, KTERÁ BUDE PROGRAM ZPRACOVÁVAT. PROBĚHNE VLASTNÍ VÝPOČET, JEHOŽ JEDNOTLIVÉ KROKY PROVÁDÍ ALU. TATO JEDNOTKA JE V PRŮBĚHU VÝPOČTU SPOLU S OSTATNÍMI MODULY ŘÍZENA ŘADIČEM POČÍTAČE. MEZIVÝSLEDKY VÝPOČTU JSOU UKLÁDÁNY DO OPERAČNÍ PAMĚTI. PO SKONČENÍ VÝPOČTU JSOU VÝSLEDKY POSLÁNY PŘES ALU NA VÝSTUPNÍ ZAŘÍZENÍ.

odli nosti
ODLIŠNOSTI
  • PODLE VON NEUMANNOVA SCHÉMATU POČÍTAČ PRACUJE VŽDY S JEDNÍM PROGRAMEM. TOTO VEDE KE ŠPATNÉMU VYUŽITÍ STROJOVÉHO ČASU. V SOUČASNÉ DOBĚ TKZV. MULTITASKING.
  • POČÍTAČ MŮŽE DISPONOVAT I VÍCENEŽ JEDNÍM PROCESOREM
  • POČÍTAČ PODLE VON NEUMANNOVA SCHÉMATU PRACOVAL POUZE V TZV. DISKRÉTNÍM REŽIMU (DO PAMĚTI pc JE ZAVEDEN PROGRAM, DATA A PAK PROBÍHÁ VÝPOČET; V PRŮBĚHU VÝPOČTU JIŽ NENÍ MOŽNÉ S PC DÁLE INTERAKTIVNĚ KOMUNIKOVAT).
  • EXISTUJÍ VSTUPNÍ/VÝSTUPNÍ ZAŘÍZENÍ, KTERÁ UMOŽŇUJÍ JAK VSTUP, TAK VÝSTUP DAT (NEBO PROGRAMU).
  • PROGRAM SE DO PAMĚTI NEMUSÍ ZAVÉST CELÝ, ALE JE MOŽNÉ ZAVÉST POUZE JEHO ČÁST A OSTATNÍ ČÁSTI ZAVÁDĚT AŽ V PŘÍPADĚ POTŘEBY.
harvardsk sch ma
HARVARDSKÉ SCHÉMA

ODDELENÁ PAMĚŤ PRO PROGRAM A PRO DATA

(NĚKTERÉ JEDNOČIPOVÉ MIKROPOCÍTAČE).

VÍCEPROCESOROVÉ POCÍTACE – POCÍTAČE S NĚKOLIKA CPU. DĚLÍ SE PODLE TOHO, ZDA MAJÍ SDÍLENOU PAMĚŤ:

• MULTIPROCESSORS (MULTIPROCESORY) MAJÍ SDÍLENOU PAMET

• MULTICOMPUTERS (MULTIPOČÍTACE) NEMAJÍ SDÍLENOU PAMĚŤ, PROCESORY KOMUNIKUJÍ NAPRÍKLAD POMOCÍ MECHANISMU ZASÍLÁNÍ ZPRÁV.

slide6

ZÁKLADNÍ DESKA (MOTHERBOARD, MAINBOARD)

  • OBSAHUJE
    • procesor
    • operační paměť
    • paměť CMOS (obsahuje informace o konfiguraci systému)
    • BIOS uložený v paměti ROM (obvykle Flash-EEPROM)
    • integrovaný řadič pružných a pevných disků (též pro připojení CD-ROM)
    • sloty rozšiřovací (I/O) sběrnice (ISA, PCI, AGP, ...)
    • integrované paralelní a sériové rozhraní, sběrnici USB
    • konektory pro připojení ostatních částí počítače (klávesnice, malého reproduktoru, tlačítka Reset, indikátoru provozu, ventilátoru procesoru apod.)
    • Výše uvedené může záviset na konkrétním typu základní desky.
slide7

někdy bývá (zejména u levnějších počítačů) na základní desce integrována i grafická karta, zvuková karta, faxmodem apod. – tzv. desky „All-In-One“, což má určité nevýhody v případě poruchy těchto zařízení

  • podle provedení se základní desky dělí naAT (starší) aATX (novější) – při stavbě počítače musíme vybrat tomu odpovídající základní jednotku („bednu počítače“); rozdíl spočívá především v umístění konektorů na desce a v napájecím zdroji
  • procesor i operační paměť jsou umístěny v paticích, takže je můžeme v případě poruchy vyměnit nebo modernizovat
slide8

JOYSTICK PORT

AUDIO CHIPSET

25 PIN PARALLEL PORT CONNECTORS PLUS 9 PIN SERIÁL CONNECTORS

ISA AND PCI

SLOTS

AGP SLOT

PS/2 MOUSE AND KEYBOARD CONNECTORS

USB CONNECTOR

INTEL 440 BX chipset

SLOT 1 CONNECTOR

DIMM SOCKETS

ATX POWER SUPPLY

FLASH BIOS

ADAPTER AIC -7880 SCSI CHIPSET

LITHIUM BACKUP BATTERY

ULTRA DMA EIDE CONNECTORS

ULTRA SCSI CONNECTOR

ULTRA WIDE SCSI CONNECTOR

FLOPPY DRIVE CONNECTOR

procesor mikroprocesor
PROCESOR(mikroprocesor)
  • Integrovaný obvod zajišťující funkce CPU
  • Tvoří „srdce“ a „mozek“ celého počítače
  • Provádí jednotlivé instrukce programu
  • Synchronní zařízení, které pracuje podle hodinových kmitů generovaných krystalem umístěným na základní desce
  • Do značné míry ovlivňuje výkon celého počítače
  • Čím rychlejší procesor, tím rychlejší počítač
  • Většinou umístěn na základní desce
slide10

Procesory firmy AMD

Athlon

Duron

K6-2

slide11

KOMUNIKACE PROCESORU S OKOLÍM

SRDCE - MIKROPROCESOR

KOSTRA – ZÁKLADNÍ DESKA

TEPNY A ŽÍLY –DATA MEZI MIKROPROCESOREM A OKOLÍM

  • S OKOLÍM MŮŽE MIKROPROCESOR KOMUNIKOVAT TŘEMI ZPŮSOBY :
  • POMOCÍ SBĚRNIC
  • PŘES PŘERUŠENÍ IRQ
  • PŘES DMA (KANÁLY PŘÍMÉHO PŘÍSTUPU DO PAMĚTI
slide12

SBĚRNICE

JE URČENA K PROPOJENÍ VŠECH KOMPONENT UMÍSTĚNÝCH VNĚ MIKROPROCESORU.

NA ZÁKLADNÍ DESCE JSOU DVA TYPY SBĚRNIC :

SYSTÉMOVÁ SBĚRNICE – PROPOJUJE MIKROPROCESOR S OBVODY NA ZÁKLADNÍ DESCE. ZKRATKA FSB (FRONT SIDE BUS).

PERIFERNÍ SBĚRNICE – SPOJUJE MIKROPROCESOR S OKOLNÍM SVĚTEM. JE ZAKONČENA NORMOVANÝMI KONEKTORY – SLOTY.

slide13

64 bitů, 33 MHz (5 V)

32 bitů, 33 MHz (5 V)

slide14

TYPY SBĚRNIC

ISA (INDUSTRY STANDARD ARCHITECTURE) NEBO AT-Bus.

EISA (EXTENDED ISA) – ROZŠÍŘENÍ ISA Z DŮVODU ZVÝŠENÍ VÝKONU (NEROZŠÍŘILA SE)

PCI (PERIPHERAL COMPONENT INTERCONNECT) – NOVINKA PLUG-AND-PLAY, NAPÁJENÍ 3,3 V, VYSOKÝ TAKTOVACÍ KMITOČET.

AGP (ACCELERATED GRAPHICS PORT) – URČENA PRO PŘENOS DAT DO ZOBRAZOVACÍ SOUSTAVY. PROPOJUJE GRAFICKÝ ADAPTÉR PŘÍMO S OPERAČNÍ PAMĚTÍ POČÍTAČE.

SPECIÁLNÍ SBĚRNICE – AMR (AUDIO/MODEM RISER), CNR (COMMUNICATION AND NETWORKING RISER), ACR (ADVANCED COMMUNICATIONS RISER)

slide15

Paměťové moduly

SIMM (72-pin)

DIMM

slide18

ROZHRANÍ PC (INTERFACE)

SPOJENÍ ZÁKLADNÍ DESKY S OKOLNÍMI KOMPONENTAMI – MONITOR, MYŠ, KLÁVESNICE, TISKÁRNY…

SÉRIOVÉ ROZHRANÍ – RS-232

PARALELNÍ ROZHRANÍ – CENTRONICS

PS/2

PCMCIA (PERSONAL COMPUTER MEMORY CARD ASSOCIATION) – PŘIPOJENÍ PERIFERIÍ K NOTEBOOKŮM.

USB

IEEE 1394 – PRO PŘIPOJENÍ ZAŘÍZENÍ PŘENÁŠEJÍCÍ VELKÁ MNOŽSTVÍ DAT (KAMERY, VIDEOREKORDÉRY)

slide20

Rozhraní IDE. "Integrated Drive Electronics" - diskové rozhraní, založené na 16 bitové architektuře sběrnice ISA, ale používaný i na jiných počítačích. Specifikace IDE řeší otázku rozhraní mezi základní deskou počítače, integrovaným řadičem disku a diskem.

Rozhraní EIDEzkr. "Extended Integrated Drive Electronics" - jde o zdokonalené rozhraní typu IDE, přesněji o jeho 32 bitovou variantu.

rozhran scsi 1 small computer syst m interface
Rozhraní SCSI (1)(SMALL COMPUTER SYSTÉM INTERFACE)
  • VÝHODOU JE ZŘETĚZENÍ ČINNOSTÍ
  • Cílem rozhraní SCSI (Small Computer Sys-tems Interface) bylo vytvořit standardní roz-hraní poskytující sběrnici pro připojení dal-ších zařízení
  • První specifikace SCSI-1 byla uveřejněna v roce 1986
  • Tato specifikace definuje 50vodičovou sběr-nici, ke které je možné připojit interní i ex-terní zařízení
rozhran scsi 2
Rozhraní SCSI (2)
  • Prostřednictvím této sběrnice je možné připo-jovat k počítači rozličná zařízení, např.:
    • pevné disky
    • jednotky CD-ROM
    • páskové mechaniky
    • scannery
    • tiskárny
    • plottery
scsi konektory 1
SCSI konektory (1)
  • 50-pin Centronics
  • používán u starších SCSI rozhraní
  • (do MB/s)
  • DB25 (Canon)
  • používán zejména u počítačů firmy Macintosh
  • DB50
  • používán u starších počítačů firmy Sun
scsi konektory 2
SCSI konektory (2)
  • HD50
  • používán u většiny FAST/Narrow SCSI
  • HD68
  • používán u většiny Fast/Wide SCSI
  • SC80
  • používán u některých Ultra 2, Ultra 3 SCSI a u většiny Ultra 320 SCSI
  • obsahuje i napájení
scsi konektory 11
SCSI konektory (1)
  • 50-pin Centronics
  • používán u starších SCSI rozhraní
  • (do MB/s)
  • DB25 (Canon)
  • používán zejména u počítačů firmy Macintosh
  • DB50
  • používán u starších počítačů firmy Sun
scsi konektory 21
SCSI konektory (2)
  • HD50
  • používán u většiny FAST/Narrow SCSI
  • HD68
  • používán u většiny Fast/Wide SCSI
  • SC80
  • používán u některých Ultra 2, Ultra 3 SCSI a u většiny Ultra 320 SCSI
  • obsahuje i napájení
rozhran scsi obr 1
Rozhraní SCSI - obr. (1)

Dvoukanálové rozhraní

Ultra 320 SCSI

Určeno pro 64-bit PCI

Jednokanálové rozhraní

Ultra 320 SCSI

Určeno pro 64-bit PCI

rozhran scsi obr 2
Rozhraní SCSI - obr. (2)

Jednokanálové rozhraní

Ultra 3 SCSI (Wide/Narrow)

Určeno pro 32-bit PCI

Pevný disk pro rozhraní

Wide SCSI rozhraní

slide29

OTÁZKY K OPAKOVÁNÍ

  • NAKRESLETE A POPIŠTE VON NEUMANNOVO SCHÉMA
  • VYJMENUJTE ČÁSTI NACHÁZEJÍCÍ SE NA ZÁKLADNÍ DESCE POČÍTAČE
  • NAPIŠTE JAK SE OZNAČUJÍ DVĚ SKUPINY ZÁKLADNÍCH DESEK POČÍTAČE A A VYSVĚTLETE V ČEM SPOČÍVÁ JEJICH ROZDÍL
  • POPIŠTE PODLE OBRÁZKU ZÁKLADNÍ DESKU POČÍTAČE.
  • CO JE TO MIKROPROCESOR A JAKÉ TYPY MIKROPROCESORŮ ZNÁTE
  • VYJMENUJTE A POPIŠTE JEDNOTLIVÉ TYPY SBĚRNIC POČÍTAČE
  • VYJMENUJTE A POPIŠTE ROZHRANÍ POČÍTAČE.
