附錄 A 數字系統與資料保護法

附錄 A 數字系統與資料保護法. A-1 　數字系統. A-2 　資料表示法. A-1.1 認識數字 系統. 數字系統 即進位系統 , 以 10 進位為例 使用 符號： 0 、 1 、 2 、 3 、 4 、 5 、 6 、 7 、 8 、 9 基底： 10 規則： 逢 十 , 補零進一位 ( 進位 ), 例 6+4=10. 以 185 為 例： 185 10 ＝ 1×100 ＋ 8×10 ＋ 5×1 ＝ 1×10 2 ＋ 8×10 1 ＋ 5×10 0 ＝ 100 ＋ 80 ＋ 5 ＝ 185 10.

yon
Download Presentation

附錄 A 數字系統與資料保護法

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 附錄A數字系統與資料保護法 A-1　數字系統 A-2　資料表示法

  2. A-1.1 認識數字系統 • 數字系統 • 即進位系統, 以 10 進位為例 • 使用符號：0、1、2、3、4、5、6、7、8、9 • 基底：10 • 規則：逢十, 補零進一位 (進位),例 6+4=10 以185 為例： 18510 ＝ 1×100 ＋ 8×10 ＋ 5×1 ＝ 1×102＋ 8×101＋ 5×100 ＝ 100 ＋ 80 ＋ 5 ＝ 18510 ◆ 課本第 311 頁

  3. A-1.1 認識數字系統 • b進位的數字系統 • 數字系統由b個符號組成 • b稱為該數字系統的基底(Base)。 • 例如 1012、 76.58、 178.210 (10的基底可省略) • 若某一數字系統是由8個符號組成,便稱八進位數字系統 • 人類生活中最常用的數字系統：十進位數字系統 • 規則：逢十 , 補零進一位 (進位) • 電腦常用的進位系統：二進位數字系統 • 為了方便讀寫,也用八進位或十六進位數字系統 ◆ 課本第 311 頁

  4. A-1.1 認識數字系統 • 數字系統有多少種 ? • 二進位 (電腦硬體計算) • 三進位(季,三個月為一季) • 四進位… • 廿十四進位(小時)……..無限多種 • 認識數字系統，學會在數字系統間進行轉換可以... • 撰寫程式控制電腦 • 計算電腦硬體容量 ◆ 課本第 311 頁

  5. 輸入資料(如10 進位) 轉換成2進位 儲存於記憶體 處理資料 螢幕輸出 轉換成10 進位 儲存於記憶體 A-1.1 認識數字系統 • 為何學數字系統與轉換 • 可以知道資料在電腦內部表示方式 • 資料都必須先轉換成二進制 , • 再存到電腦記憶體中

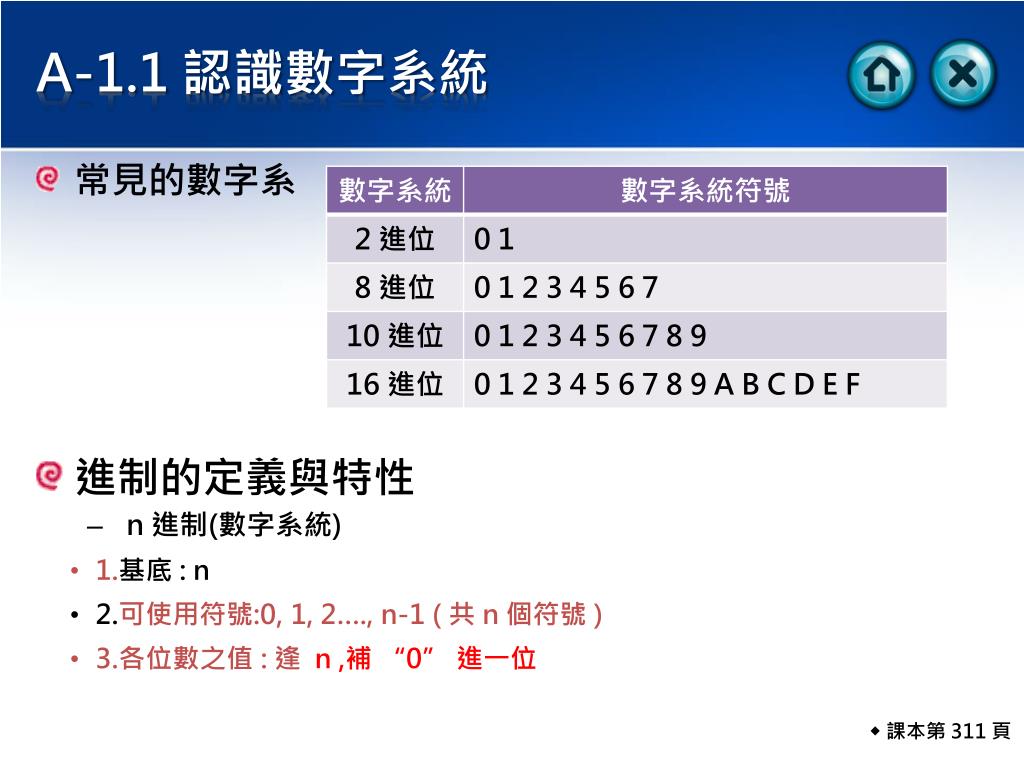

  6. A-1.1 認識數字系統 • 常見的數字系 • 進制的定義與特性 • n 進制(數字系統) • 1.基底 : n • 2.可使用符號:0,1,2….,n-1 ( 共 n 個符號 ) • 3.各位數之值 : 逢 n ,補 “0” 進一位 ◆ 課本第 311 頁

  7. A-1.1 認識數字系統 • 為了分辨一個數字是屬於哪種數字系統 • 通常會在數字之後加上基底 • 112代表二進位數的11 • 118代表八進位數的11 • 11 代表十進位數的11（十進位通常省略基底） • 1116代表十六進位數的11 ◆ 課本第 312 頁

  8. A-1.1 認識數字系統 ( )1.下列那一個數字不是二進位數的表示法？(A)101(B)1A(C)1(D)11001 ( )2.下列四個不同基底的數值，何者是錯誤的表示法？(A)(F16)16(B)(110)2(C)(118)8(D)(1010)10 B C

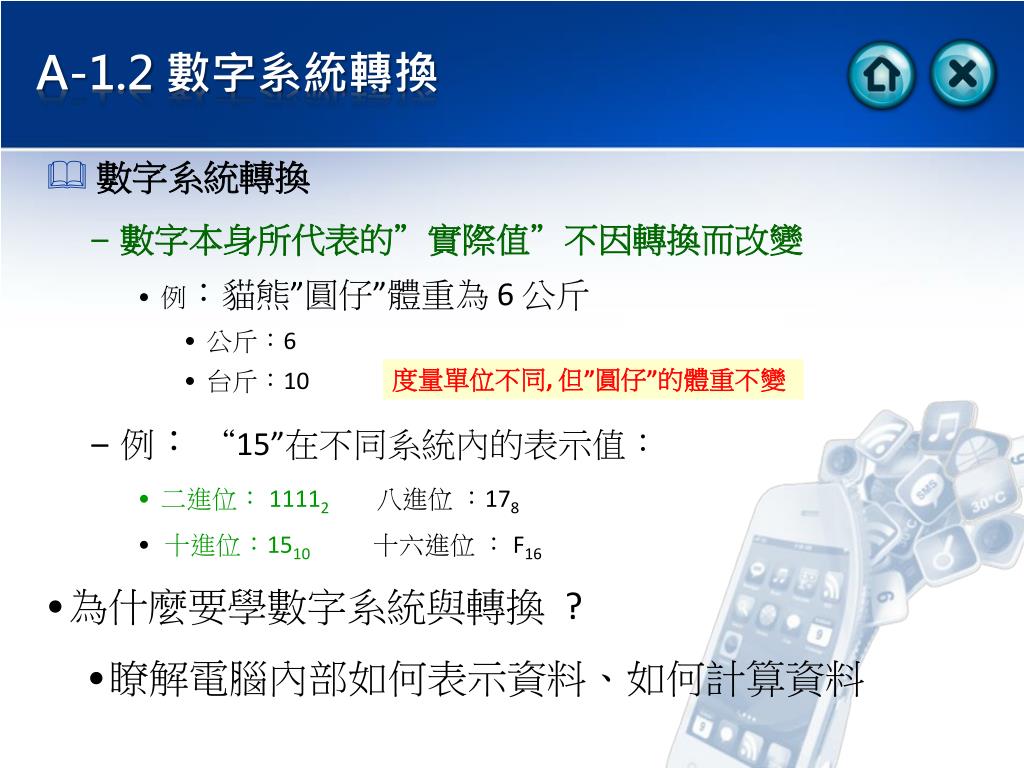

  9. A-1.2 數字系統轉換 • 數字系統轉換 • 數字本身所代表的”實際值”不因轉換而改變 • 例：貓熊”圓仔”體重為 6 公斤 • 公斤：6 • 台斤：10 • 例： “15”在不同系統內的表示值： • 二進位：11112八進位 ：178 • 十進位：1510 十六進位 ：F16 • 為什麼要學數字系統與轉換 ? • 瞭解電腦內部如何表示資料、如何計算資料 度量單位不同, 但”圓仔”的體重不變

  10. A-1.2 數字系統轉換 • 任何進位→10 進位  公式一 : 任何基底轉10 進制→ 與其乘冪相乘後再加起來 210-1 例如 129.510= 100 + 20 + 9 + 0.5 • =1×102+2×101 +9×100+5×10-1 3210-1-2 (1011.01)2= 123 +121 +120 +12-2 =8 +2 +1 +0.25 =11.25

  11. A-1.2 數字系統轉換 • 11012代表的值 • 二進位轉十進位數值的作法： • 任何進位→10 進位 3 2 1 0 11012＝ ＝ ＝ ＝ ＋ 1×20 11012 1×23 ＋ 1×22 ＋ 0×21 ＋ 1×1 1×8 ＋ 1×4 ＋ 0×2 ＋ 1 8 ＋ 4 ＋ 0 • 1310 ◆ 課本第 312 頁

  12. A-1.2 數字系統轉換 • 任何進位→10 進位 210-1-2 (123.44)8= 182 +281 +380 +48-1 +48-2 =64 +16 +3 +0.5 +0.0625 =83.5625 2 1 0 -1 13F.C16=( )10 = 1×162 + 3×161 + 15×160 + 12×16-1 = 256 + 48 + 15 + 0.75 = 319.7510

  13. A-1.2 數字系統轉換 • 十進位與各種數字系統間的轉換 • 要把十進位整數轉換成b 進位整數時 • 須把整數部份與小數部份分開計算。 ◆ 課本第 314頁

  14. A-1.2 數字系統轉換 計算53.2510 ＝ ()2 整數部份： ◆ 課本第 315 頁

  15. A-1.2 數字系統轉換 計算53.2510 ＝ ()2 小數部份： 動畫一點通： 10轉2位數 綜合以上二部份，所以 5 3 . 2 510＝ 1 1 0 1 0 1 . 0 12 ◆ 課本第 315 頁

  16. A-1.2 數字系統轉換 整數→短 除基底→ 取餘數→由下往上 • 10 進位→任何進位 小數→ 乘以基底→ 取整數→由上往下 (115.375)10 = ( )2 1110011. 011 115 2 0.375 . . . . 1 × 2 57 2 . . . . 1 由下往上取 0.750 28 由上往下取 2 × 2 ....0 14 2 1 .50 ....0 2 7 × 2 ....1 2 3 1 .0 ....1 1

  17. A-1.2 數字系統轉換 • 10 進位→任何進位 164.687510 ＝ ( 244.54 ) 8 0.6875 164 8 8 × 0.6875 × 8 164 8 由下往上取 5.5000 由上往下取 . . . . 4 20 8 × 8 . . . . 4 2 4 .0

  18. A-1.2 數字系統轉換 • 10 進位→任何進位 × 16 16 150 1 6 25 4.00

  19. A-1.2 數字系統轉換 • 進階10 進位→任何進位 1. 請將 (123)8轉換成 5 進位 ( )5？ 210 答 : (123)8 = ( )5 313 83 1 × 82＋ 2× 81＋ 3 × 80＝ 83 5 由下往上取 . . . . 3 16 5 . . . . 1 3

  20. A-1.2 數字系統轉換 • 數字系統轉換(2、8、16 進位互換) • 二進位與八進位互換 2 1 0 0 0 0 = 0 0 0 1 = 1 0 1 0 = 2 1 1 1 = 7 一個八進位數字,可換三位數的二進位 八進位（換二進位）：

  21. 10 11 12 13 14 15 A-1.2 數字系統轉換 • 數字系統轉換(2、8、16 進位互換) • 二進位與十六進位互換 3 2 1 0 0 0 0 0 = 0 0 0 0 1 = 1 0 0 1 0 = 2 1 0 0 0 = 8 1 1 1 0 = 14 →E 1 1 1 1 = 15 →F 一個十六進位數字,可換四位數的二進位 十六進位（換二進位）：

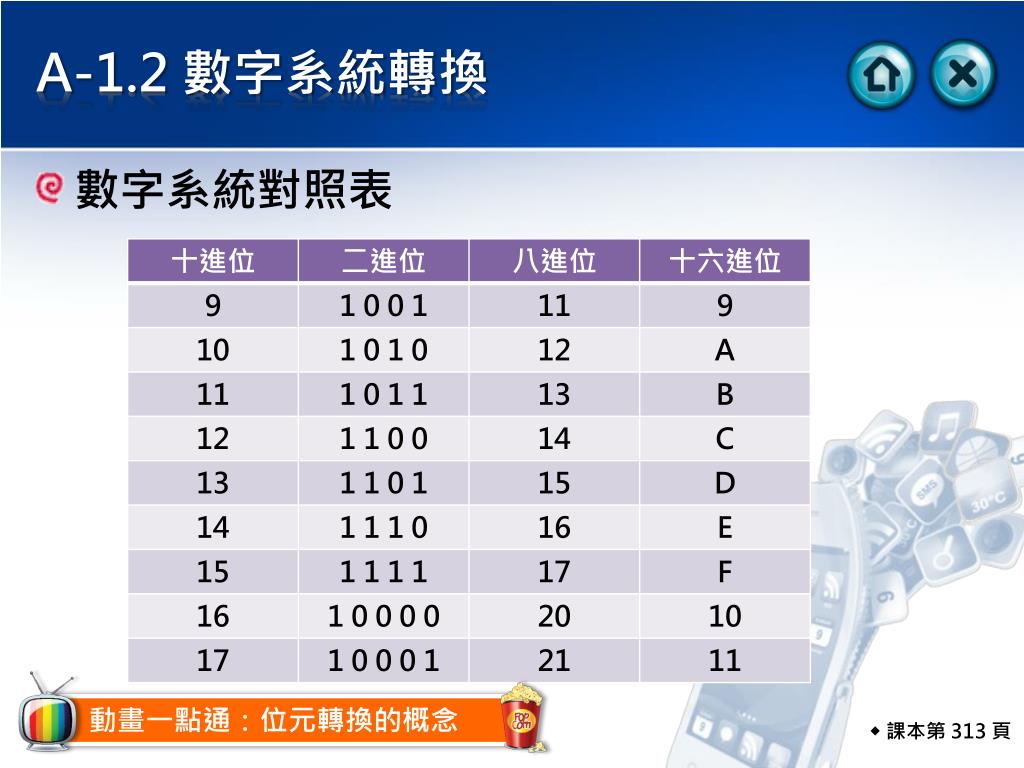

  22. A-1.2 數字系統轉換 • 數字系統對照表 動畫一點通：數字系統 ◆ 課本第 313 頁

  23. A-1.2 數字系統轉換 • 數字系統對照表 動畫一點通：位元轉換的概念 ◆ 課本第 313 頁

  24. A-1.2 數字系統轉換 • 數字系統轉換(2、8、16 進位互換) 1. 二、八進位制互轉： 2. 二、十六進位制互轉：

  25. A-1.2 數字系統轉換 • 二進位與八進位的轉換(以小數點為準) • 整數部份由右至左 • 每三個成一組 • 小數部份由左至右 • 每三個成一組 • 最後一組若不夠三個, 則自行在右邊補0 • 每一組轉換為八進位的一個位數 • 八進位轉換為二進位 • 將每個位數變成三個二進位位數，再將多餘的0 棄除即可。 動畫一點通： 2轉8位數 ◆ 課本第 315 頁

  26. A-1.2 數字系統轉換 計算11100000111.11001112＝()8 ◆ 課本第 316 頁

  27. A-1.2 數字系統轉換 • 數字系統轉換(2、8、16 進位互換)  二進位轉八進位 : 2 1 0 2 1 0 2 1 0 2 1 0 00 0 1101011.112=( )8 153.6 (1) (2) (3) (4) (1). 20 = 1 (2). 22 + 0 + 20 = 5 (3). 21 + 20 = 3 (4). 22+21+0 = 6

  28. A-1.2 數字系統轉換 • 數字系統轉換(2、8、16 進位互換)  二進位轉十六進位 : 3 2 1 0 3 2 1 0 3 2 1 0 00 1101011.112 =()16 0 6B.C (1) (2) (3) 6 (1). 22 + 21 = (2). 23 + 21+ 20 = 11 =B (3). 23+ 22= 12 =C

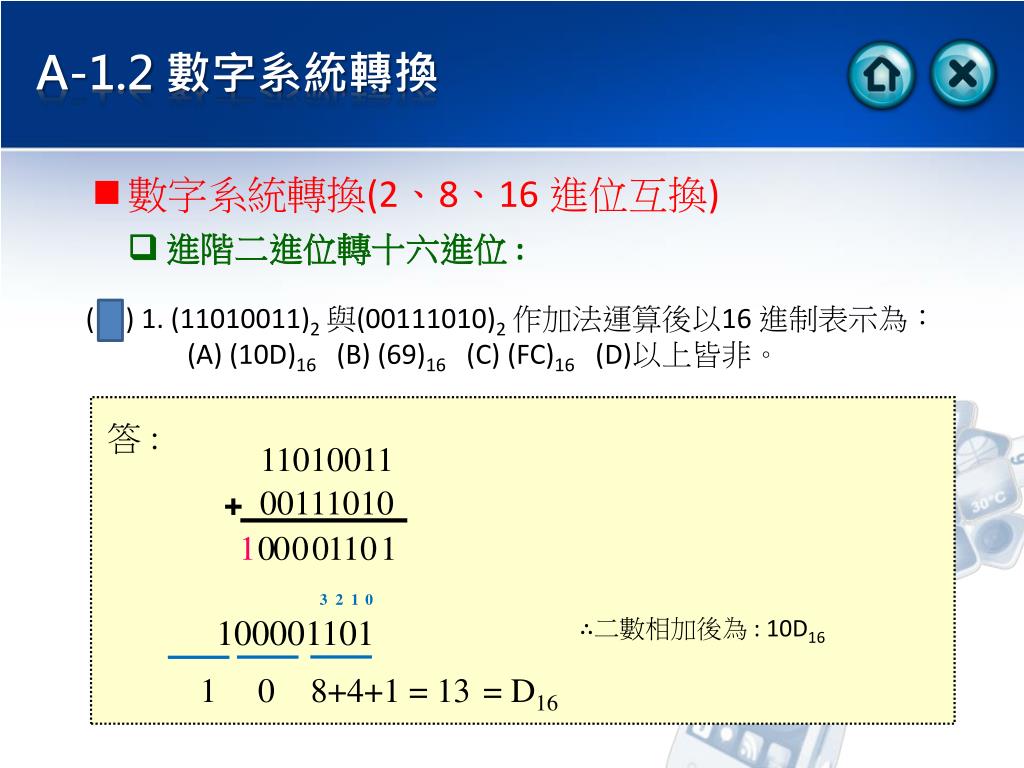

  29. A-1.2 數字系統轉換 • 數字系統轉換(2、8、16 進位互換) 進階二進位轉十六進位 : ( A ) 1. (11010011)2與(00111010)2作加法運算後以16 進制表示為： (A) (10D)16 (B) (69)16 (C) (FC)16 (D)以上皆非。 答 : 11010011 + 00111010 1 0 0 0 0 1 1 0 1 32 1 0 100001101 ∴二數相加後為 : 10D16 1 0 8+4+1 = 13 = D16

  30. A-1.2 數字系統轉換  八進位轉二進位: 計算341.48＝ ()2 ◆ 課本第 316 頁

  31. A-1.2 數字系統轉換 • 數字系統轉換(2、8、16 進位互換)  八進位轉二進位: (246．35)8 = ( )2 10 100 110. 011 101    5 = 1 0 1 2 102  2 = 0  4 = 1 0 0 2 1 1 0 2  6 = 1 1 2  3 = 0

  32. A-1.2 數字系統轉換 • 數字系統轉換(2、8、16 進位互換)  十六進位轉二進位: (1DB．D8)16 = ( )2 1 1101 1011. 1101 1000   8 = 1000 2  1 = 000 12  D16 = 13 =1101  B16 = 11 =1011  D16 = 13 =1101

  33. A-1.2 數字系統轉換 • 數字系統轉換(2、8、16 進位互換) 注意. 八進位與十六進位數制的值無法直接互轉。 先將數值轉二進位，再轉八 或 十六進

  34. A-1.2 數字系統轉換 ( B)2.八進位數字(136)8轉換為十六進位數字，下列何者正確？ (A)4A16 (B)5E16 (C)6C16(D)7016。 解：方法一 先轉為二進位, 再將所得結果轉為十六進位 1368= 0010111102 0010111102 = 5 E16 22+20=5 23+22+21 = 14 = E

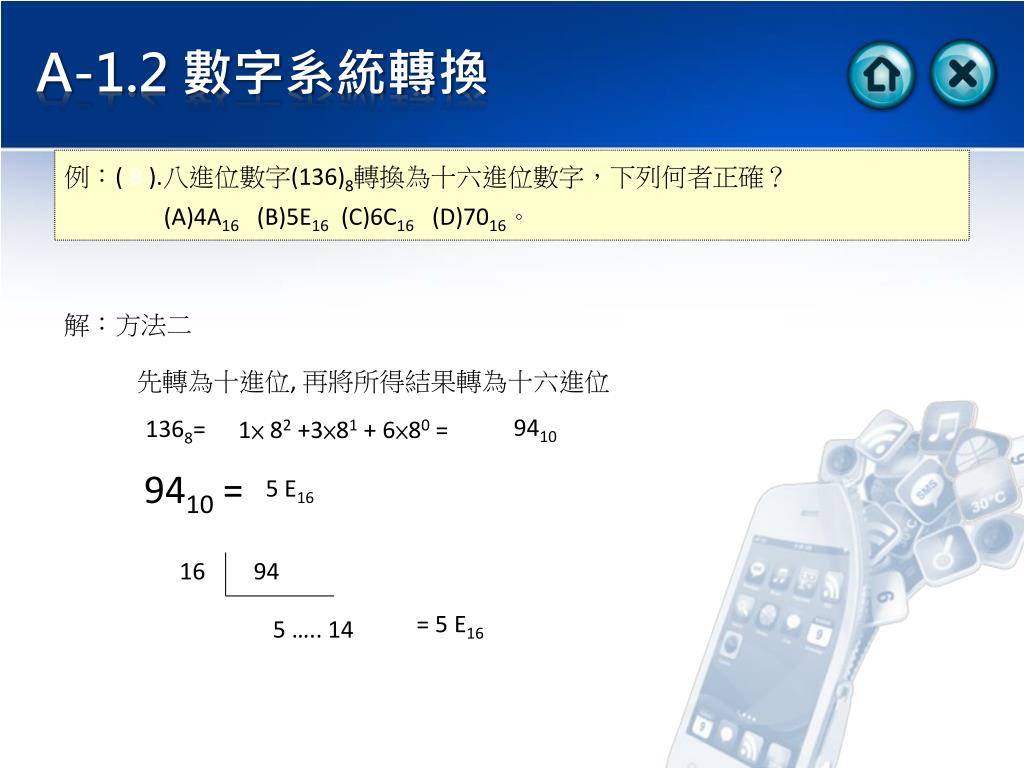

  35. A-1.2 數字系統轉換 例：( B).八進位數字(136)8轉換為十六進位數字，下列何者正確？ (A)4A16 (B)5E16 (C)6C16(D)7016。 解：方法二 先轉為十進位, 再將所得結果轉為十六進位 9410 1368= 1× 82 +3×81 + 6×80 = 9410 = 5 E16 16 94 = 5 E16 5 ….. 14

  36. A-1.2 數字系統轉換 • 數字系統轉換 (2、8、16 進位互換) 2. 將8 進位數值654.248轉換成十六進位，其結果為？ (A) 1AC.416 (B) 1AC.516 (C) 1AD.516 (D) 1AB.416。 654.248= (110101100.010100)2= (1AC. 5)16 1 1 0 2  6 = 1 1= 32 1 0 10102= 8+2 =10 =A16  5 = 1 0 1 2 32 1 0 1100= 8+4 =12 =C16  4 = 1 0 0 2 32 1 0 0101= 4+1 =5 102  2 = 0  4 = 1 0 0 2

  37. A-1.2 數字系統轉換 • 二進位與十六進位的轉換 • 八進位的轉換很像 • 四個位數成一組 • 10=A ; 11=B; 12=C ; 14=D ; 15=E 動畫一點通： 2轉16位數 ◆ 課本第 316 頁

  38. A-1.2 數字系統轉換 • 八進位與十六進位的轉換 • 無法直接轉換 • 先轉為二進位或十進位後 • 再轉換成所需的數字系統。 計算728＝ ()16 動畫一點通： 8轉16 ◆ 課本第 317 頁

  39. A-1.3 二進位的四則運算 ◆ 課本第 317 頁

  40. A-1.4 補數的運算 • 電腦因為加法器的緣故,只會做加法運算 • 為了使電腦做減法運算 • 人們發展出以補數(Complement) 代表負數 • 使 A－B＝A＋(－B)＝A＋ (B的補數) 25 – 3 = 25 + ( - 3 ) • 用補數來表示”負數” ◆ 課本第 318 頁

  41. A-1.4 補數的運算  補 數 • 補數規則 ： 基底 R：有 R‘s及(R - 1 ) ’s補數 • N 進位數字系統補數 • 有 N ‘s 補數及 (N-1)’s 的補數 • 以十進位數字系統為例 • 10’s 補數 及 9’s 補數 • 以二 進位數字系統為例 • 有 2’s 補數 及 1’s 補數

  42. A-1.4 補數的運算  取 補 數的意義  N 進位數字系統 ( 補數 ) -- 以 10 進位為例 (1).有 10‘s 及 9‘s 補數二種 (2). 以 3 的10 ‘s 補數為例 (2). 數值 3 是十進位的數, 有 10’s及 9’s 補數 → 3 + ? 會滿 10 3 的 10 ‘s補數是 『 ？』 3+7=10 ∴ 3 的 10 ‘s補數是 『 7』 10 + (-7 ) = 3 (3).數值 3 是十進位的數, 有 10’s 及 9’s補數 • (3). 以 3 的 9 ‘s 補數為例 → 3 + ? 會滿 9 3 的 9 ‘s補數是 『 ？』 3 + 6 = 9 ∴ 3 的 9 ‘s補數是 『 6』 9 + (-6 ) = 3

  43. A-1.4 補數的運算 36 的 10‘s補數及 9‘s補數各為何？ ∴ 3 的 10 ‘s補數是 『 7』 3 的 9 ‘s補數是 『 6』 7 - 6 = 1 ∴ 3 的 10 ‘s補數 ─ 3 的 9 ‘s補數 = 1 任何十進位的正整數, 其 10’s 補數與 9’s 的補數相差『1』 N 進位數字系統 →某數其 N’s 補數 - (N-1)’s 的補數 = 1 練習題 答： 先求 36 的 9 ‘s補數 99 – 36 = 63 ∴ 36 的 9 ‘s補數是 『 63 』 ∴ 36 的 10 ‘s補數是 『 64 』 63 + 1 = 64

  44. A-1.4 補數的運算  987 的 9’S 的補數為何 ? 答 : 999 – 987 = 12  1002 的 10’S 的補數 答: 10000 – 1002 = 8998 或 9999 -1002=8997 8997 + 1 = 8998

  45. A-1.4 補數的運算 • 二進位系統的補數 • 1’s補數 • 符號：0 , 1 （二進位） 註: 3 + 7 =10 3 的 10 ‘s 補數是 『 7 』 1 + 0 = 1 1的 1 ‘s補數為0 → 0+ 1=1 0 的1 ‘s補數為1 → • 求二進位某數 1’s 補數口訣 • 0 變 1 ；1 變 0 • 求二進位某數 2’s 補數 • 1’s 補數值 + 1

  46. ※1’s補數的求法 ※ A-1.4 補數的運算 • 求 1001110010001101 的 1’s 補數為何 ? ∴ 1001110010001101 的 1’s 補數為： 0110001101110010

  47. ※2’s補數的求法 ※ A-1.4 補數的運算 • 二進位系統的補數 • 2’s補數 • 先求該數之1’s補數 • 將1’s補數值之最右邊之位元 , 加上「1」, 便為 2’S補數 ∴ 1001110010001101 的 2’s補數為： 0110001101110010 + 1 = 0110001101110011

  48. A-1.4 補數的運算 • 如何求某數之「1 的補數」 求110110102之「1 的補數」 動畫一點通： 1的補數 ◆ 課本第 318 頁

  49. A-1.4 補數的運算 • 如何求某數之「2 的補數」 求110110102之「2 的補數」 動畫一點通： 2的補數 ◆ 課本第 318 頁

  50. A-1.4 補數的運算 • 如何求補數 ◆ 課本第 319 頁
