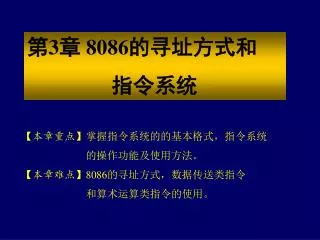

第 3 章 8086 的寻址方式和 指令系统

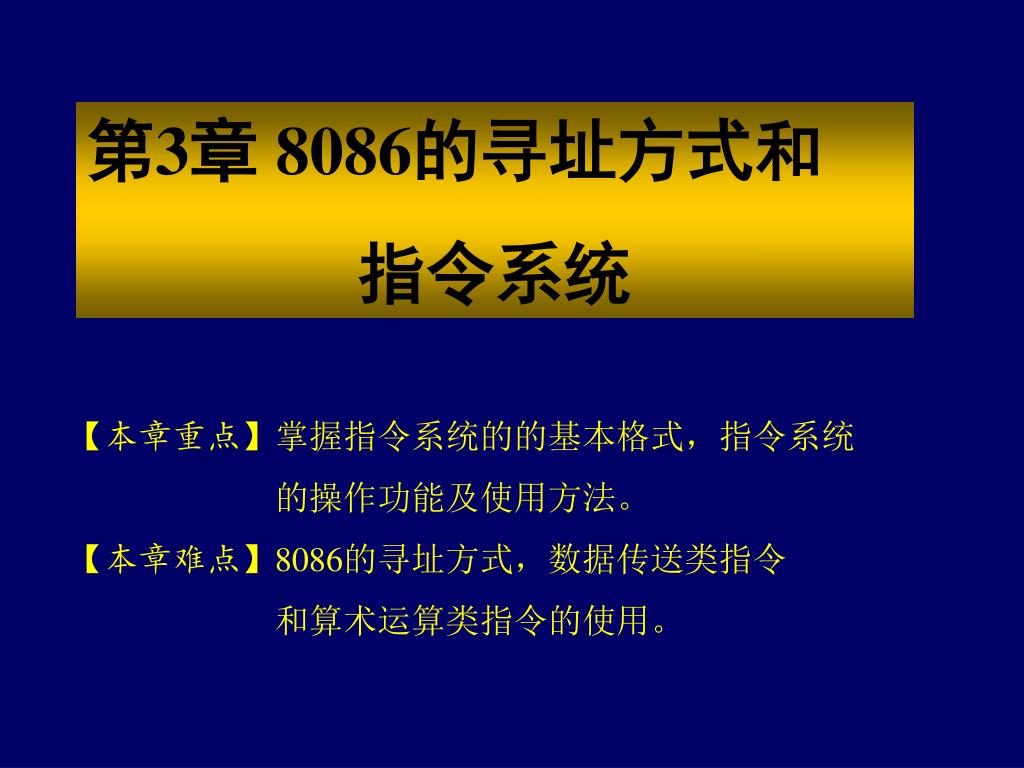

1. 第3章 8086的寻址方式和 指令系统 【本章重点】掌握指令系统的的基本格式，指令系统 的操作功能及使用方法。 【本章难点】8086的寻址方式，数据传送类指令 和算术运算类指令的使用。

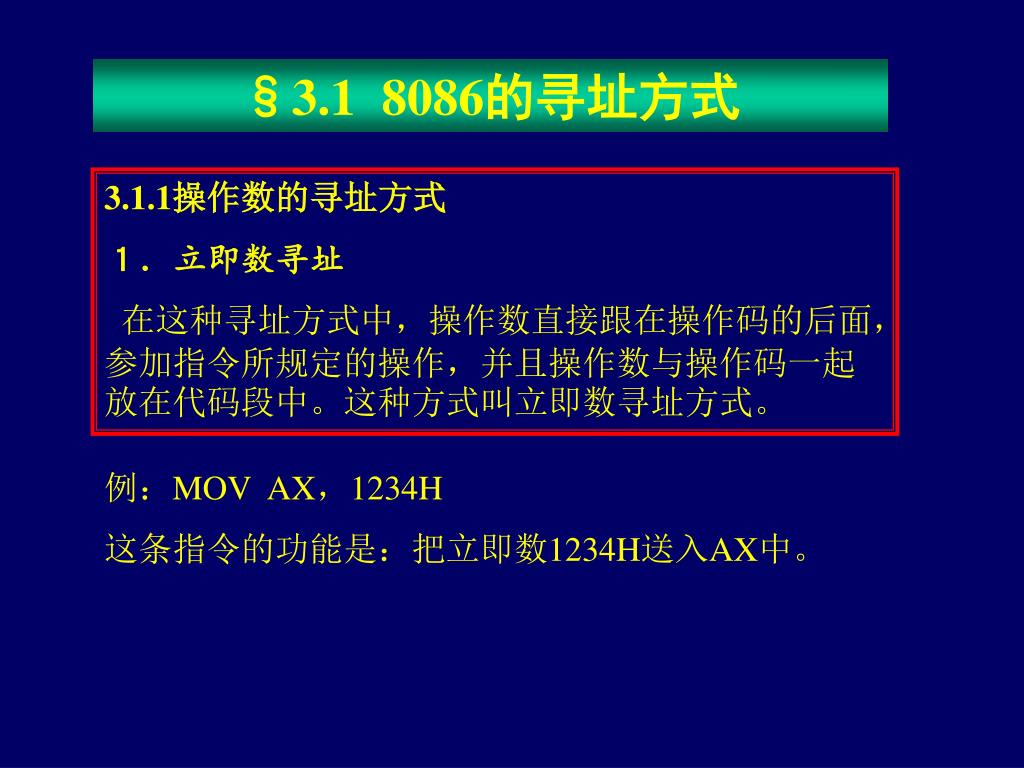

2. §3.1 8086的寻址方式 3.1.1操作数的寻址方式 １．立即数寻址 在这种寻址方式中，操作数直接跟在操作码的后面，参加指令所规定的操作，并且操作数与操作码一起放在代码段中。这种方式叫立即数寻址方式。 例：MOV AX，1234H 这条指令的功能是：把立即数1234H送入AX中。

3. 图3-1 立即寻址示意图 ２．寄存器寻址 如果操作数就在CPU的内部寄存器中，那么寄存器名在指令中给出。这种寻址方式就叫寄存器寻址方式。

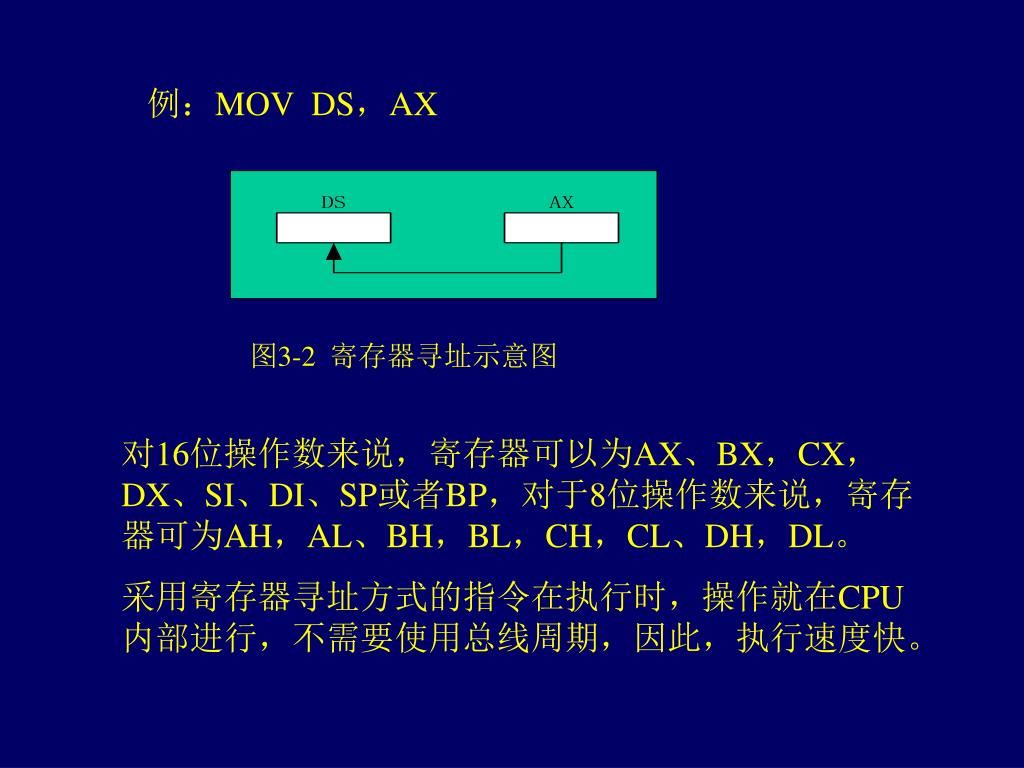

4. 例：MOV DS，AX 图3-2 寄存器寻址示意图 对16位操作数来说，寄存器可以为AX、BX，CX，DX、SI、DI、SP或者BP，对于8位操作数来说，寄存器可为AH，AL、BH，BL，CH，CL、DH，DL。 采用寄存器寻址方式的指令在执行时，操作就在CPU内部进行，不需要使用总线周期，因此，执行速度快。

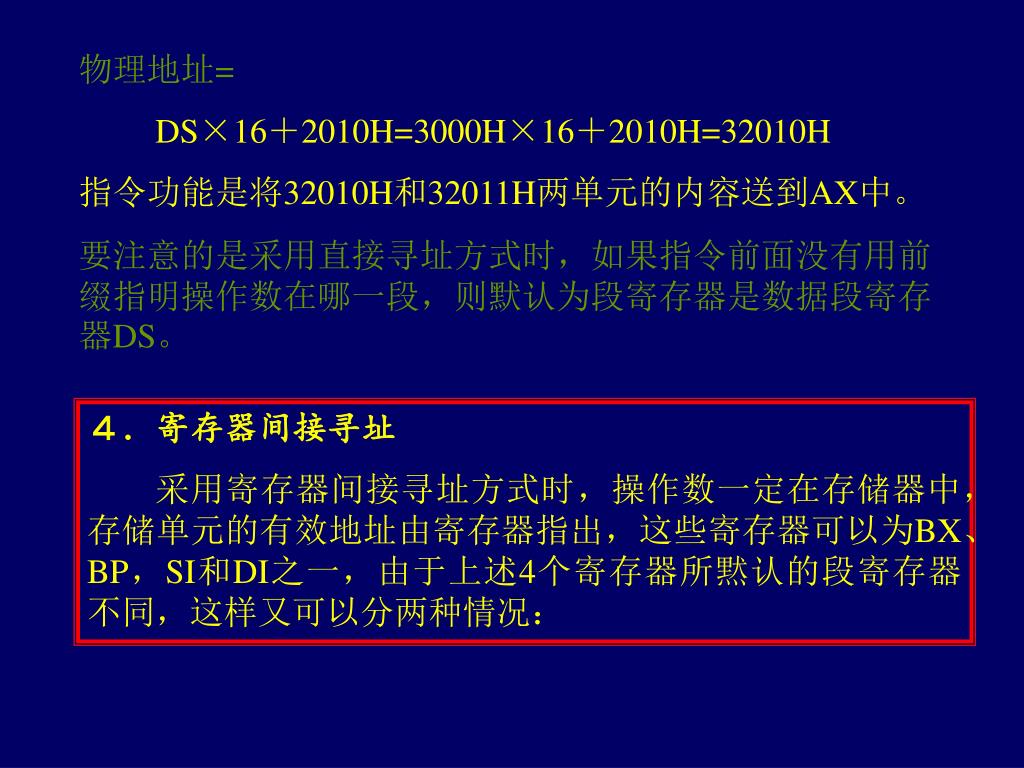

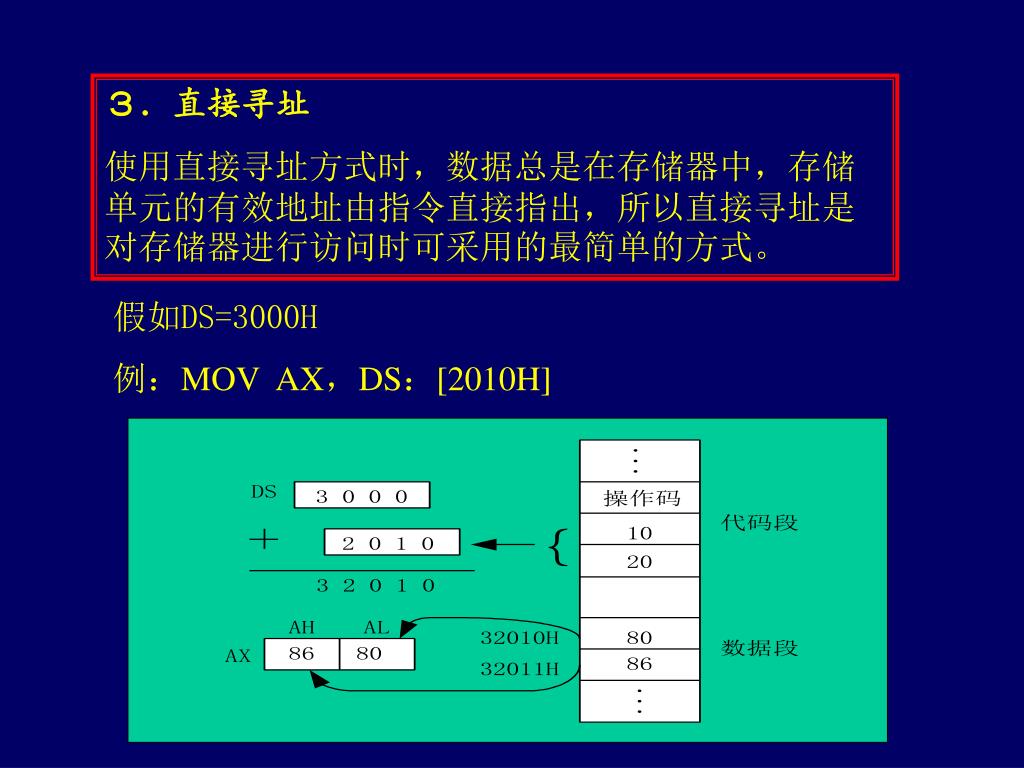

5. ３．直接寻址 使用直接寻址方式时，数据总是在存储器中，存储单元的有效地址由指令直接指出，所以直接寻址是对存储器进行访问时可采用的最简单的方式。 假如DS=3000H 例：MOV AX，DS：[2010H]

6. 物理地址= DS×16＋2010H=3000H×16＋2010H=32010H 指令功能是将32010H和32011H两单元的内容送到AX中。 要注意的是采用直接寻址方式时，如果指令前面没有用前缀指明操作数在哪一段，则默认为段寄存器是数据段寄存器DS。 ４．寄存器间接寻址 采用寄存器间接寻址方式时，操作数一定在存储器中，存储单元的有效地址由寄存器指出，这些寄存器可以为BX、BP，SI和DI之一，由于上述4个寄存器所黙认的段寄存器不同，这样又可以分两种情况：

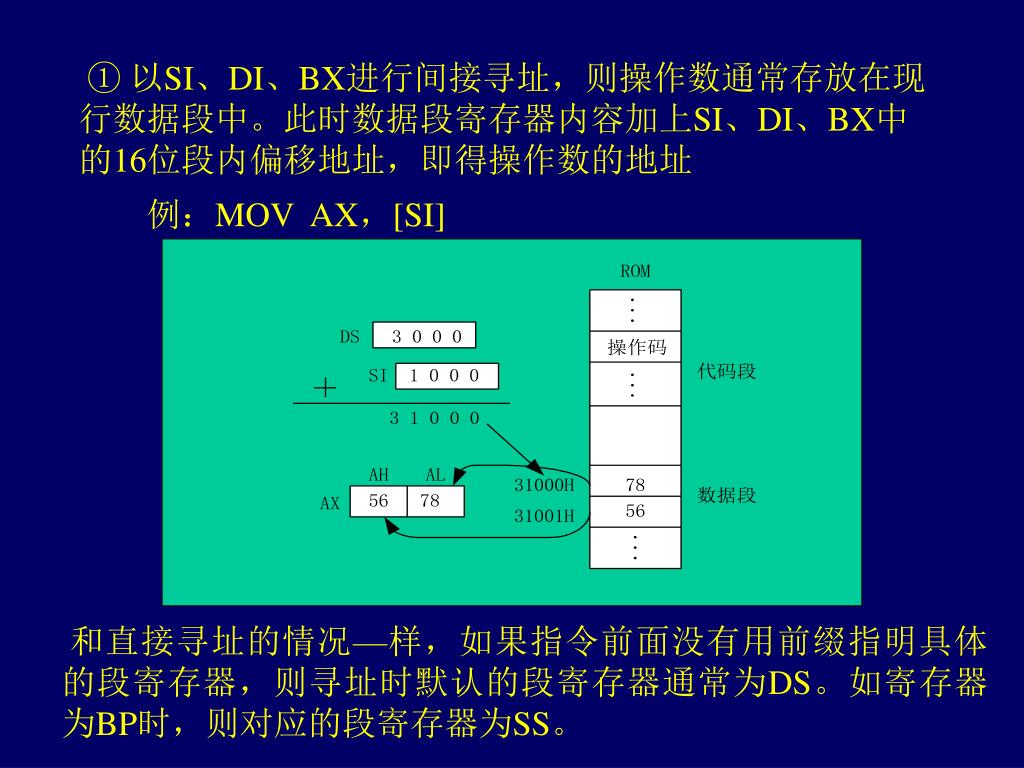

7. ①以SI、DI、BX进行间接寻址，则操作数通常存放在现行数据段中。此时数据段寄存器内容加上SI、DI、BX中的16位段内偏移地址，即得操作数的地址①以SI、DI、BX进行间接寻址，则操作数通常存放在现行数据段中。此时数据段寄存器内容加上SI、DI、BX中的16位段内偏移地址，即得操作数的地址 例：MOV AX，[SI] 和直接寻址的情况—样，如果指令前面没有用前缀指明具体的段寄存器，则寻址时默认的段寄存器通常为DS。如寄存器为BP时，则对应的段寄存器为SS。

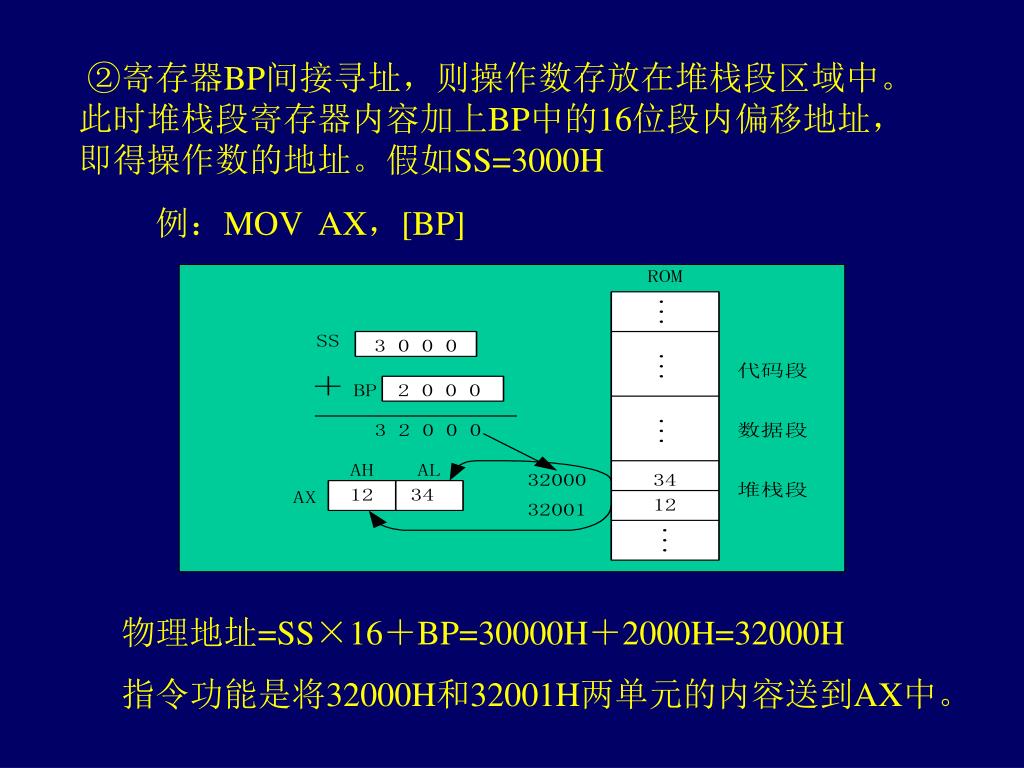

8. ②寄存器BP间接寻址，则操作数存放在堆栈段区域中。此时堆栈段寄存器内容加上BP中的16位段内偏移地址，即得操作数的地址。假如SS=3000H 例：MOV AX，[BP] 物理地址=SS×16＋BP=30000H＋2000H=32000H 指令功能是将32000H和32001H两单元的内容送到AX中。

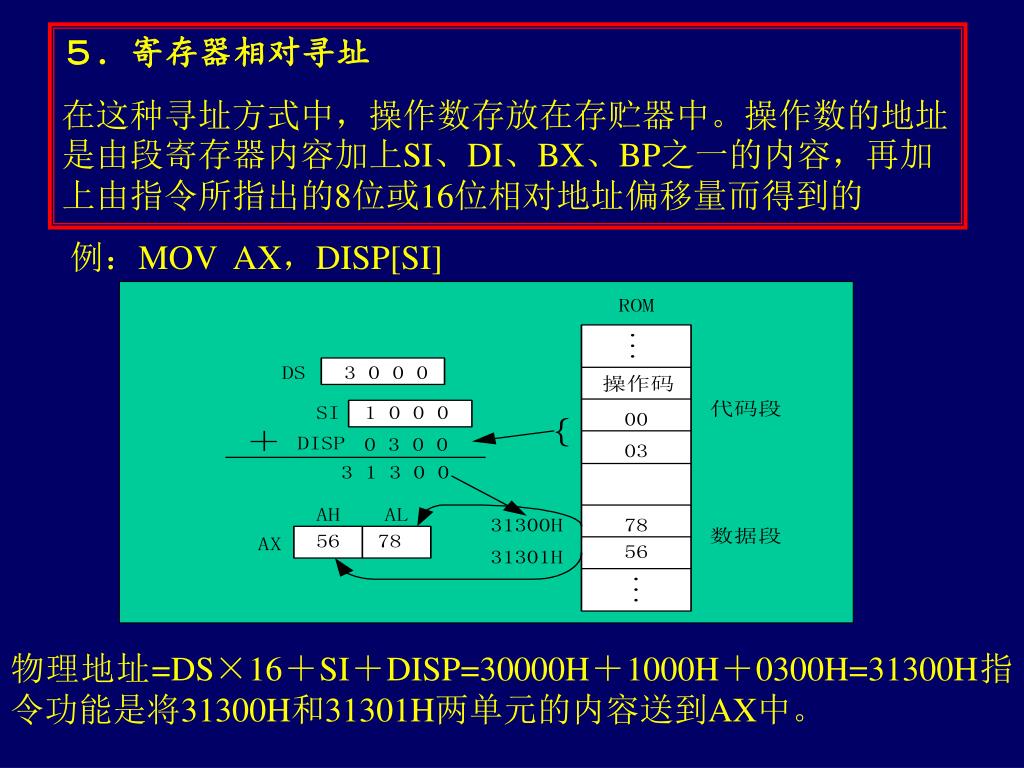

9. ５．寄存器相对寻址 在这种寻址方式中，操作数存放在存贮器中。操作数的地址是由段寄存器内容加上SI、DI、BX、BP之一的内容，再加上由指令所指出的8位或16位相对地址偏移量而得到的 例：MOV AX，DISP[SI] 物理地址=DS×16＋SI＋DISP=30000H＋1000H＋0300H=31300H指令功能是将31300H和31301H两单元的内容送到AX中。

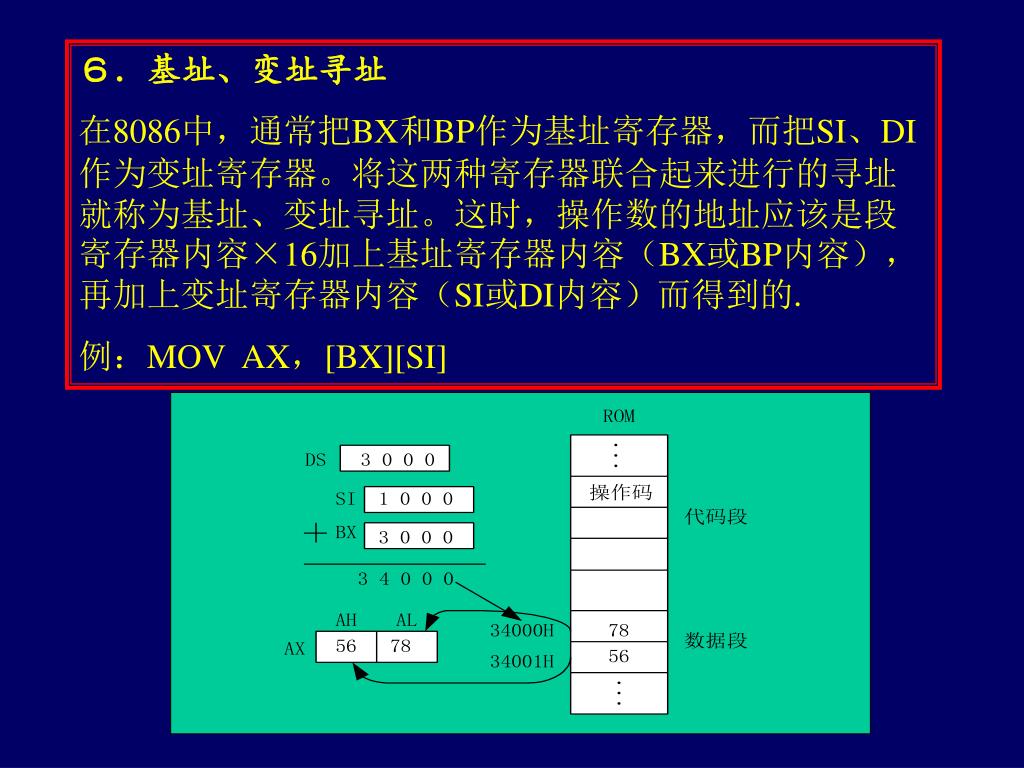

10. ６．基址、变址寻址 在8086中，通常把BX和BP作为基址寄存器，而把SI、DI作为变址寄存器。将这两种寄存器联合起来进行的寻址就称为基址、变址寻址。这时，操作数的地址应该是段寄存器内容×16加上基址寄存器内容（BX或BP内容），再加上变址寄存器内容（SI或DI内容）而得到的. 例：MOV AX，[BX][SI]

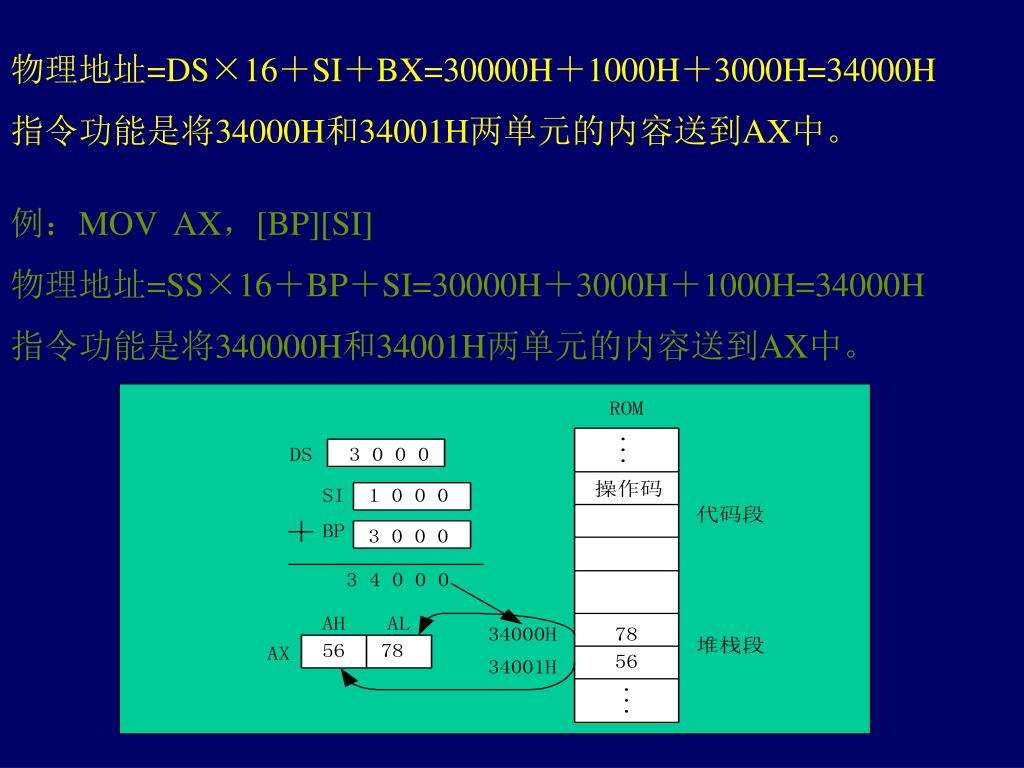

11. 物理地址=DS×16＋SI＋BX=30000H＋1000H＋3000H=34000H 指令功能是将34000H和34001H两单元的内容送到AX中。 例：MOV AX，[BP][SI] 物理地址=SS×16＋BP＋SI=30000H＋3000H＋1000H=34000H 指令功能是将340000H和34001H两单元的内容送到AX中。

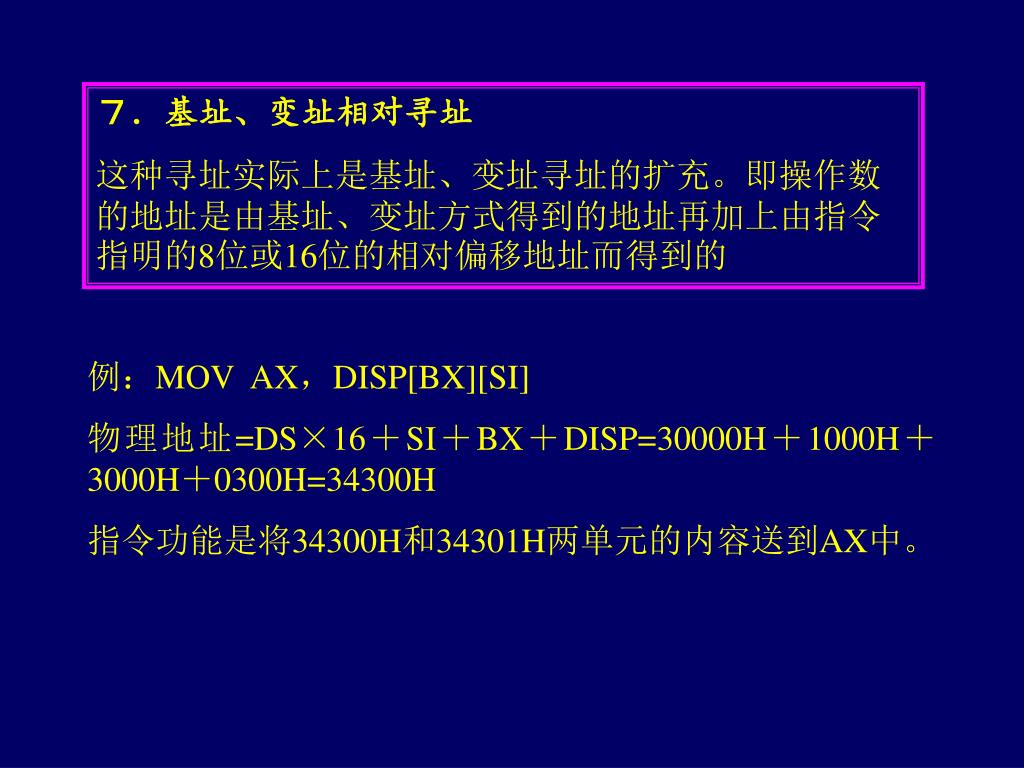

12. ７．基址、变址相对寻址 这种寻址实际上是基址、变址寻址的扩充。即操作数的地址是由基址、变址方式得到的地址再加上由指令指明的8位或16位的相对偏移地址而得到的 例：MOV AX，DISP[BX][SI] 物理地址=DS×16＋SI＋BX＋DISP=30000H＋1000H＋3000H＋0300H=34300H 指令功能是将34300H和34301H两单元的内容送到AX中。

14. 3.1.2 转移地址的寻址方式 １．段内直接寻址 段内直接寻址方式也称为相对寻址方式，转移的目标地址是当前IP内容和一个8位或16位的位移量DISP之和。即物理地址=CS×16＋IP＋DISP 例：JMP DISP 图3-10中，1000H是CPU读取这条指令的位移量50H后IP的内容。所以，该指令使CPU转向31050H去执行。

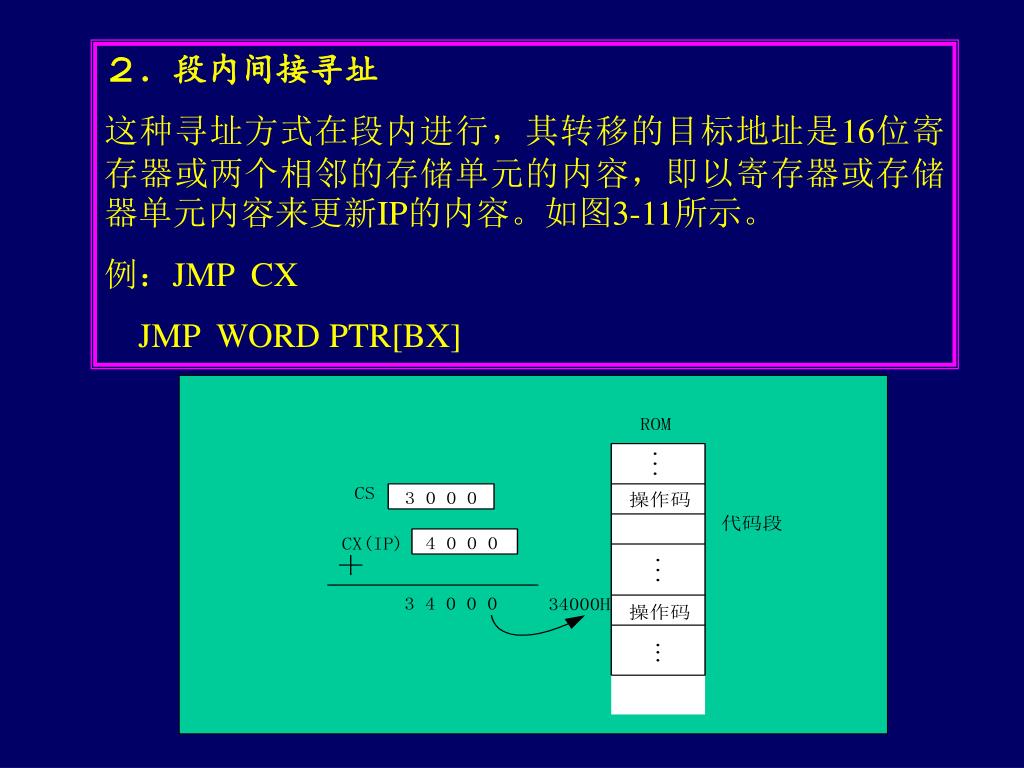

16. ２．段内间接寻址 这种寻址方式在段内进行，其转移的目标地址是16位寄存器或两个相邻的存储单元的内容，即以寄存器或存储器单元内容来更新IP的内容。如图3-11所示。 例：JMP CX JMP WORD PTR[BX]

17. ３．段间直接寻址 在这种寻址方式中，指令码中将直接给出16位的段地址和16位的段内偏移地址。 例：JMP FAR PTR DADD1

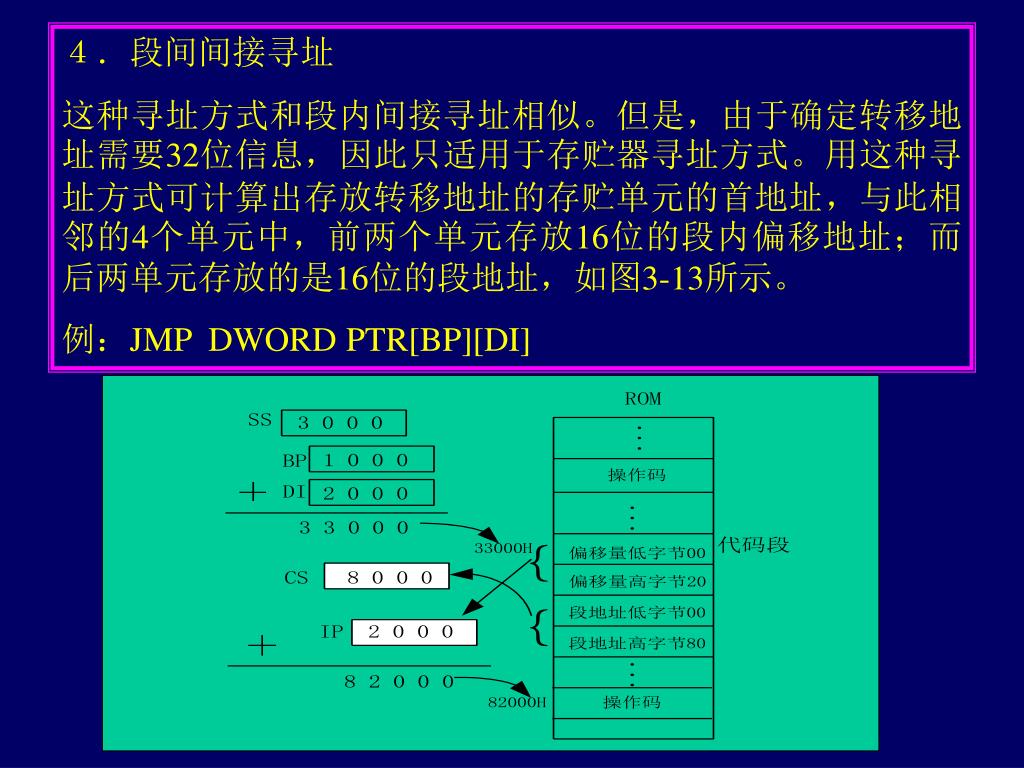

18. ４．段间间接寻址 这种寻址方式和段内间接寻址相似。但是，由于确定转移地址需要32位信息，因此只适用于存贮器寻址方式。用这种寻址方式可计算出存放转移地址的存贮单元的首地址，与此相邻的4个单元中，前两个单元存放16位的段内偏移地址；而后两单元存放的是16位的段地址，如图3-13所示。 例：JMP DWORD PTR[BP][DI]

19. §3.2 8086指令系统 8086的指令系统大致可分为6种类型： ①数据传送指令 ②算术运算指令 ③逻辑运算和移位指令 ④串操作指令 ⑤程序控制指令 ⑥处理器控制指令

20. 3.2.1数据传送指令 8086有5类传送指令，以实现CPU的内部寄存器之间、CPU和存储器之间、CPU和I/O端口之间的数据传送。 1．通用传送指令 通用传送指令中包括最基本的传送指令MOV，交换指令XCHG，椎栈指令PUSH和POP，字节、字转换指令CBW和CWD。 （1）最基本的传送指令 指令格式：MOV OPRDl，OPRD2 执行功能：该指令可把一个字节或一个字操作数从源地址传送到目的地址中去。 OPRD1：可以是累加器、寄存器、存贮器以及立即操作数 OPRD2：可以是累加器、寄存器和存贮器。

21. 图3-14 数据传送方向示意图 1）在CPU各内部寄存器之间传送数据（除代码段寄存器CS和指令指针IP以外）。

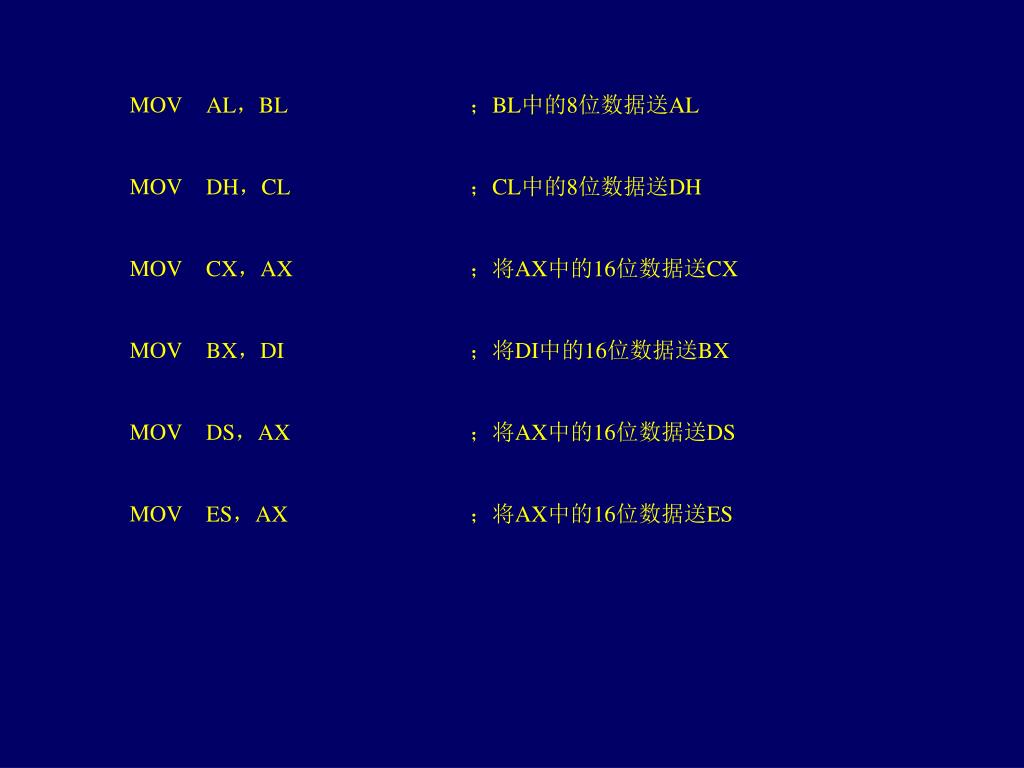

22. MOV AL，BL ；BL中的8位数据送AL MOV DH，CL ；CL中的8位数据送DH MOV CX，AX ；将AX中的16位数据送CX MOV BX，DI ；将DI中的16位数据送BX MOV DS，AX ；将AX中的16位数据送DS MOV ES，AX ；将AX中的16位数据送ES

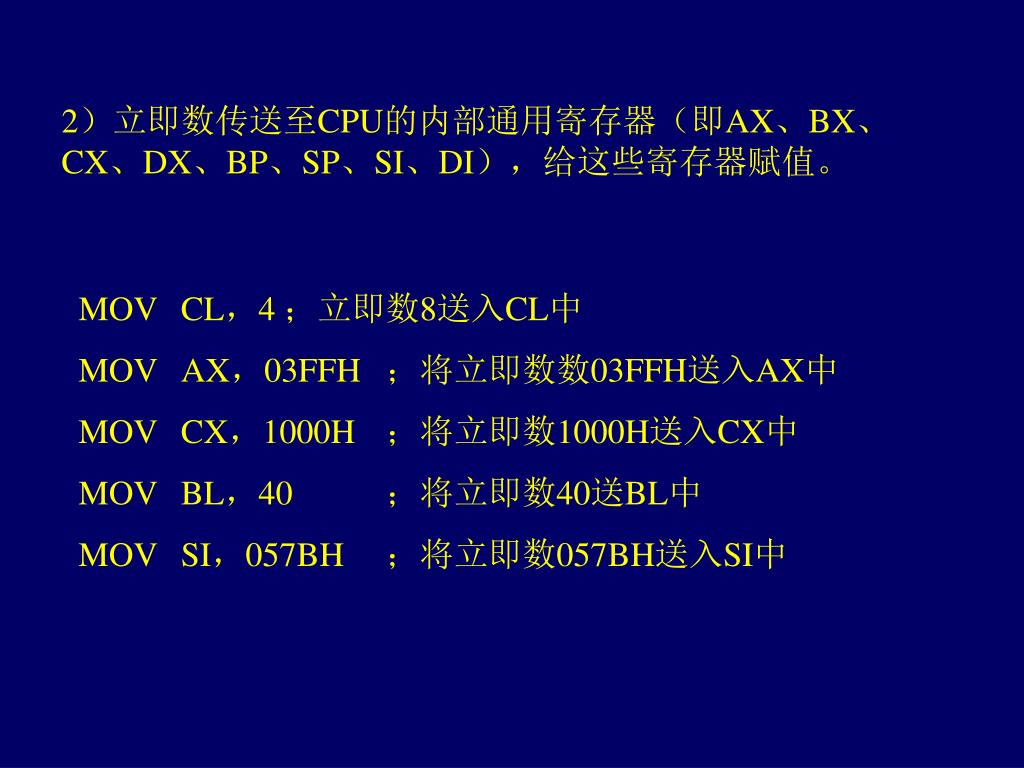

23. 2）立即数传送至CPU的内部通用寄存器（即AX、BX、CX、DX、BP、SP、SI、DI），给这些寄存器赋值。2）立即数传送至CPU的内部通用寄存器（即AX、BX、CX、DX、BP、SP、SI、DI），给这些寄存器赋值。 MOV CL，4 ；立即数8送入CL中 MOV AX，03FFH ；将立即数数03FFH送入AX中 MOV CX，1000H ；将立即数1000H送入CX中 MOV BL，40 ；将立即数40送BL中 MOV SI，057BH ；将立即数057BH送入SI中

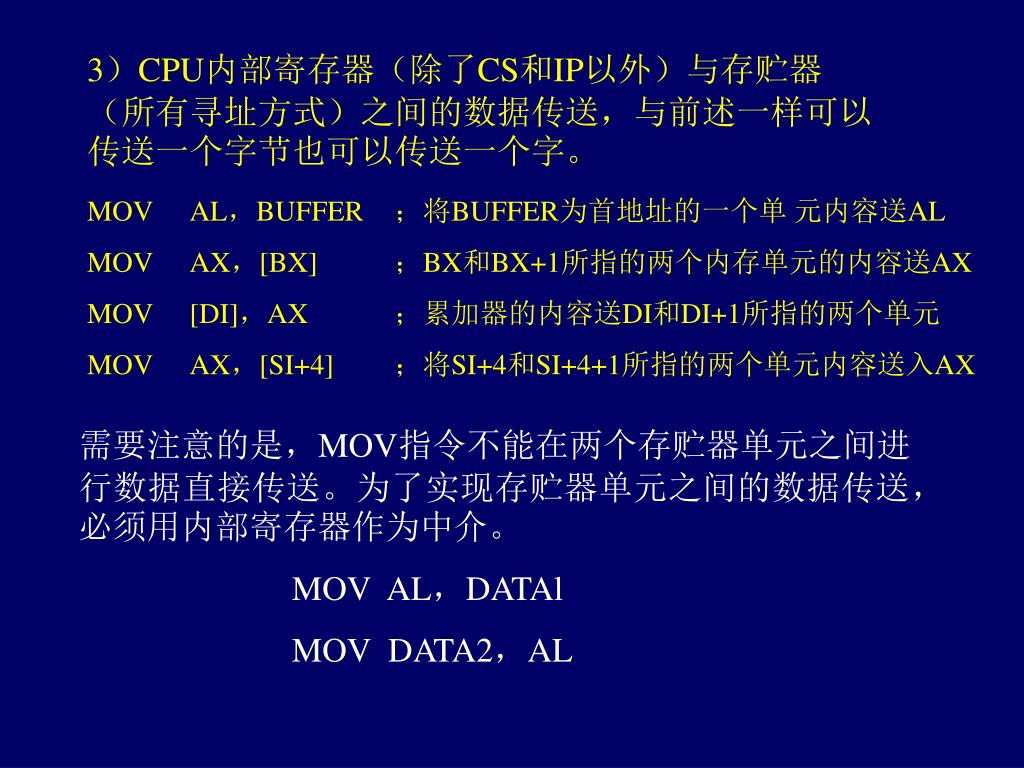

24. 3）CPU内部寄存器（除了CS和IP以外）与存贮器（所有寻址方式）之间的数据传送，与前述一样可以传送一个字节也可以传送一个字。3）CPU内部寄存器（除了CS和IP以外）与存贮器（所有寻址方式）之间的数据传送，与前述一样可以传送一个字节也可以传送一个字。 MOV AL，BUFFER ；将BUFFER为首地址的一个单 元内容送AL MOV AX，[BX] ；BX和BX+1所指的两个内存单元的内容送AX MOV [DI]，AX ；累加器的内容送DI和DI+1所指的两个单元 MOV AX，[SI+4] ；将SI+4和SI+4+1所指的两个单元内容送入AX 需要注意的是，MOV指令不能在两个存贮器单元之间进行数据直接传送。为了实现存贮器单元之间的数据传送，必须用内部寄存器作为中介。 MOV AL，DATAl MOV DATA2，AL

25. （2）交换指令 指令格式： XCHG OPRDl，OPRD2 执行功能：交换指令把一个字节或一个字的源操作数与目的操作数相交换。 XCHG AL，CL ；累加器低8位和通用寄存器CL之间交换 XCHG AX，DI ；累加器AX和通用寄存器DI之间交换 XCHG BX，SI ；通用寄存器BX和通用寄存器SI之间交换 XCHG AX，BUFFER ；累加器AX和BUFFER为首地址的两个单元交换 XCHG BX， [SI] ；通用寄存器BX和存储器SI和SI+1两个单元交换

26. （3）堆栈操作指令 PUSH OPRD（压入堆栈指令） POP OPRD（弹出堆栈指令） 例如： MOV AX，1234H MOV DX，5678H MOV SP，2000H PUSH AX PUSH DX ┇ POP DX POP AX

27. 当执行完两条压入堆栈的指令时，堆栈中的内容如图3-15所示。当执行完两条压入堆栈的指令时，堆栈中的内容如图3-15所示。 ①SP－l → SP ；SP=1FFFH ，（SP）←AH ②SP－l → SP ；SP=1FFEH ，（SP）←AL ③SP－l → SP ；SP=1FFDH ，（SP）←DH ④SP－l → SP ；SP=1FFCH ，（SP）←DL

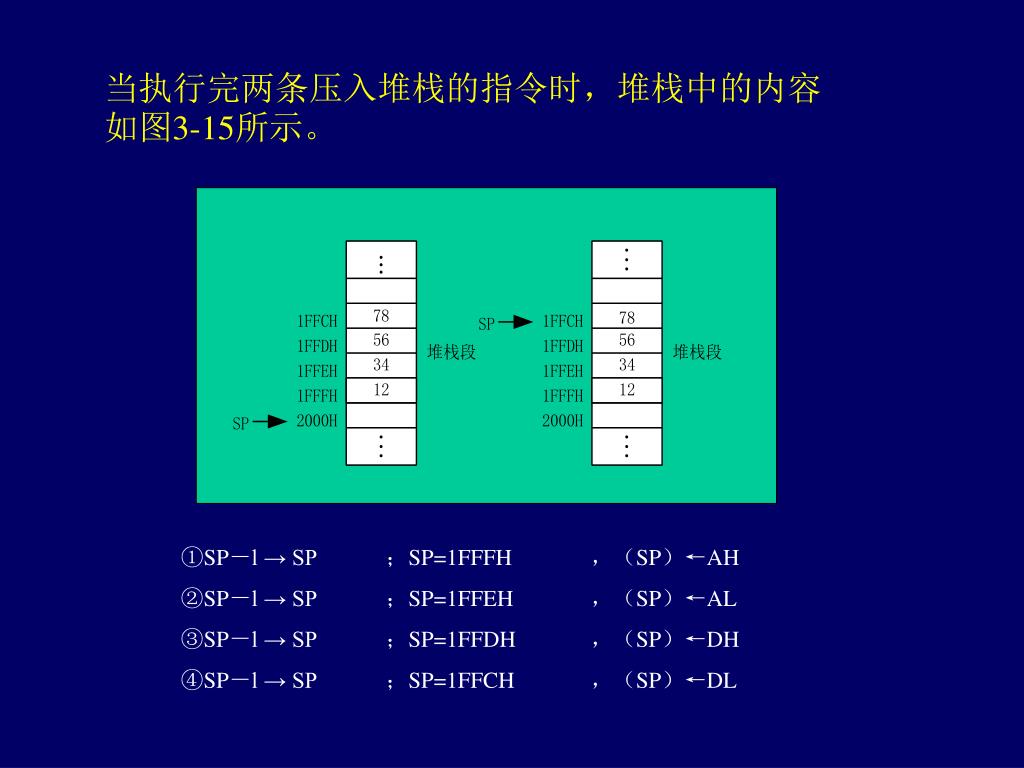

28. 每执行一条压入堆栈指令，堆栈地址指针SP减2，压入堆栈的数据放在栈项。每执行一条压入堆栈指令，堆栈地址指针SP减2，压入堆栈的数据放在栈项。 弹出堆栈的过程与此刚好相反，每弹出1个字，栈顶指针SP的值加2。 ①DL←（SP） ；SP＋l → SP ，SP=1FFDH ②DH←（SP） ；SP＋l → SP ，SP=1FFEH ③AL←（SP） ；SP＋l → SP ，SP=1FFF H ④AH←（SP） ；SP＋l → SP ，SP=2000H

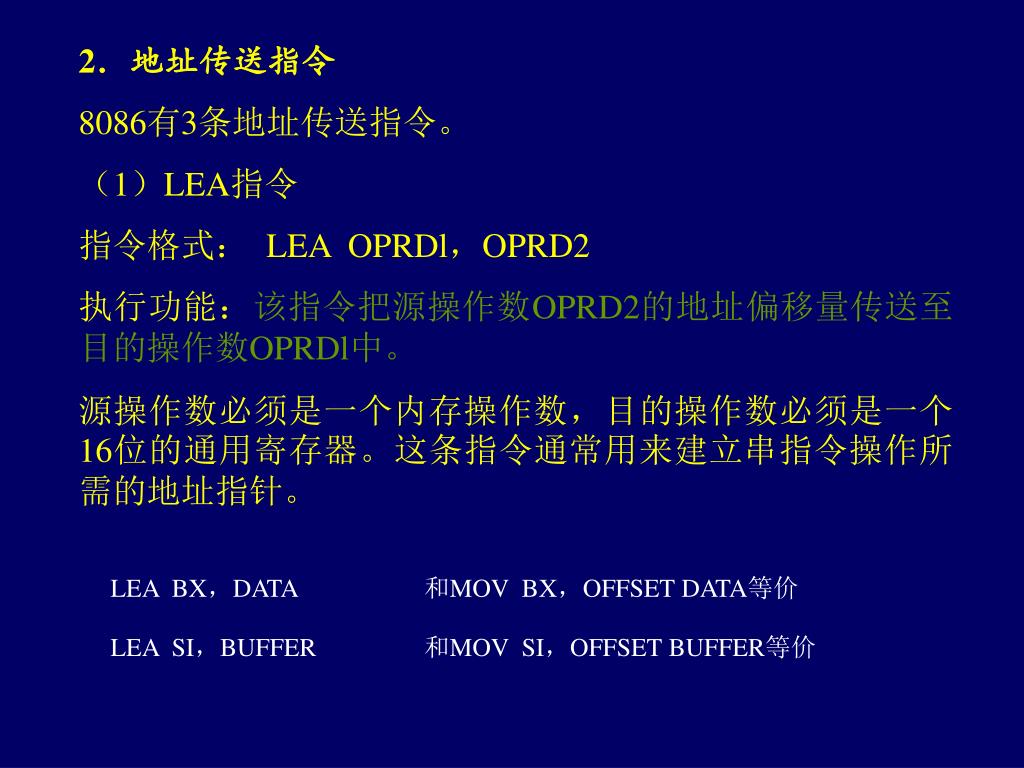

29. 2．地址传送指令 8086有3条地址传送指令。 （1）LEA指令 指令格式： LEA OPRDl，OPRD2 执行功能：该指令把源操作数OPRD2的地址偏移量传送至目的操作数OPRDl中。 源操作数必须是一个内存操作数，目的操作数必须是一个16位的通用寄存器。这条指令通常用来建立串指令操作所需的地址指针。 LEA BX，DATA 和MOV BX，OFFSET DATA等价 LEA SI，BUFFER 和MOV SI，OFFSET BUFFER等价

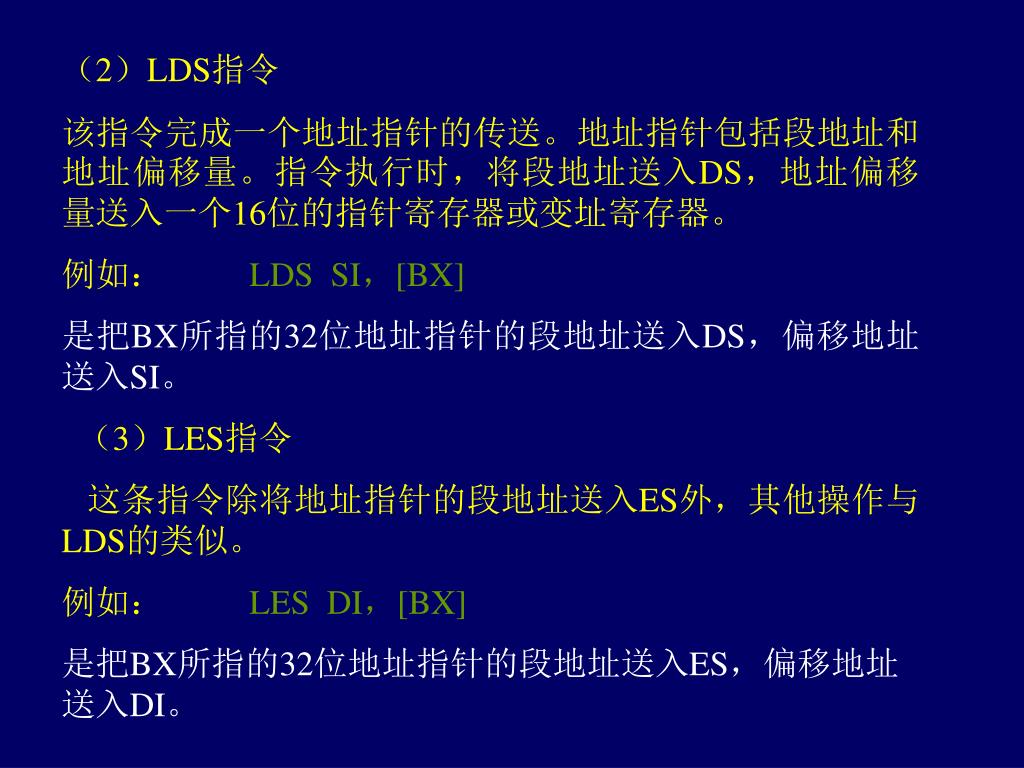

30. （2）LDS指令 该指令完成一个地址指针的传送。地址指针包括段地址和地址偏移量。指令执行时，将段地址送入DS，地址偏移量送入一个16位的指针寄存器或变址寄存器。 例如： LDS SI，[BX] 是把BX所指的32位地址指针的段地址送入DS，偏移地址送入SI。 （3）LES指令 这条指令除将地址指针的段地址送入ES外，其他操作与LDS的类似。 例如： LES DI，[BX] 是把BX所指的32位地址指针的段地址送入ES，偏移地址送入DI。

31. 3．输人输出指令 输入/输出指令用来完成累加器（AX/AL）与I/O端口之间的数据传送功能。 执行输入指令时，CPU可以从一个8位端口读入一个字节到AL中，也可以从两个连续的8位端口读一个字到AX中。 指令格式：IN 累加器，端口地址 执行输出指令时，CPU可以将AL中的一个字节写到一个8位端口中，或者将AX中的一个字写到两个连续的8位端口中。 指令格式：OUT 端口，累加器 端口地址的寻址范围是64K（0000H～FFFFH），若端口地址在00H～FFH之间，可以使用直接寻址方式，否则只能由16位寄存器DX来作间接寻址。

32. 例如： IN AX，20H ；读20H、21H端口一个字的数据到AX中 OUT 22H，AL ；将AL中的数据从22H端口输出 MOV DX，210H ；端口 地址210H送DX IN AL，DX ；读210H端口一个字节到AL中 OUT DX，AX ；将AX中的数据从210H端口输出

33. 3.2.2算术运算指令 8086可提供加、减、乘、除4种基本算术运算的操作指令。这些指令可实现字节或字 的运算，也可以用于符号数和无符号数的运算。 进行加、减运算的源操作数和目的操作数的关系

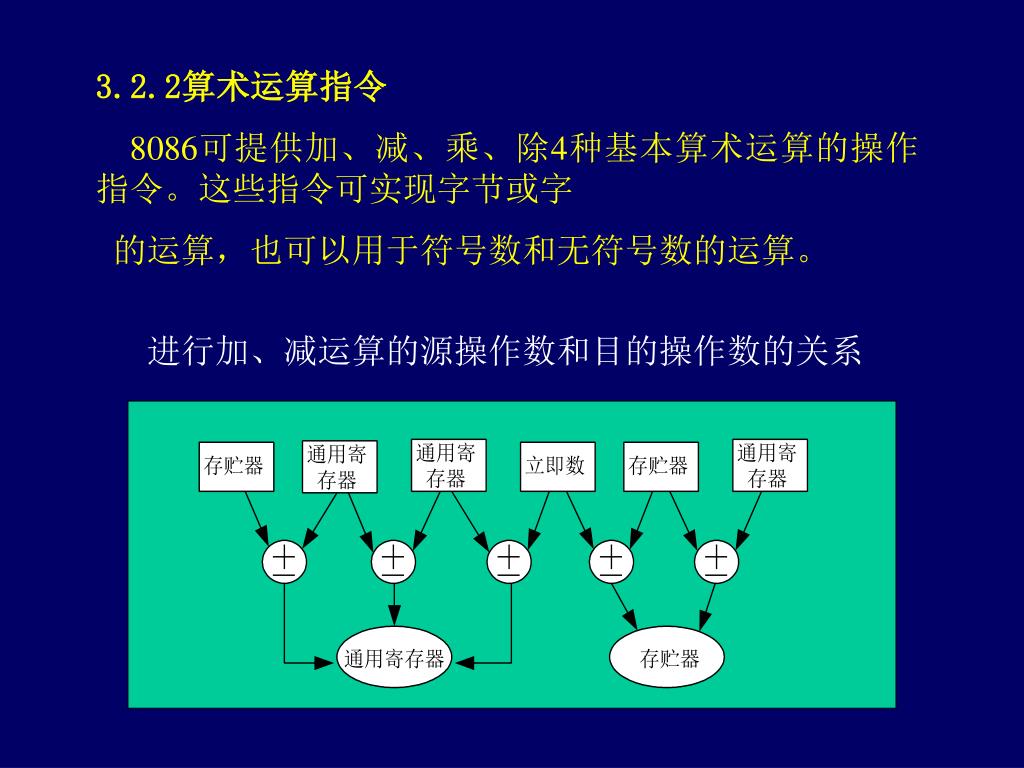

34. 1．加法指令 （1）不带进位的加法指令 指令格式：ADD OPRDl，OPRD2 指令功能：OPRDl←（OPRDl）+（OPRD2） ADD指令两个操作数相加，结果送至目的操作数。 源操作数可以是累加器、通用寄存器、存贮器和立即数。 目的操作数可以是累加器、通用寄存器或存贮器。例如： ADD AL，30 ；AL←（AL）＋30 ADD AX，1000H ；AX←（AX）＋1000H ADD BX，3FFH ；BX←（BX）＋3FFH ADD AX，SI ；AX←（AX）＋（SI） ADD SI，AX ；SI←（SI）＋（AX） ADD DI，CX ；DI←（DI）＋（CX）

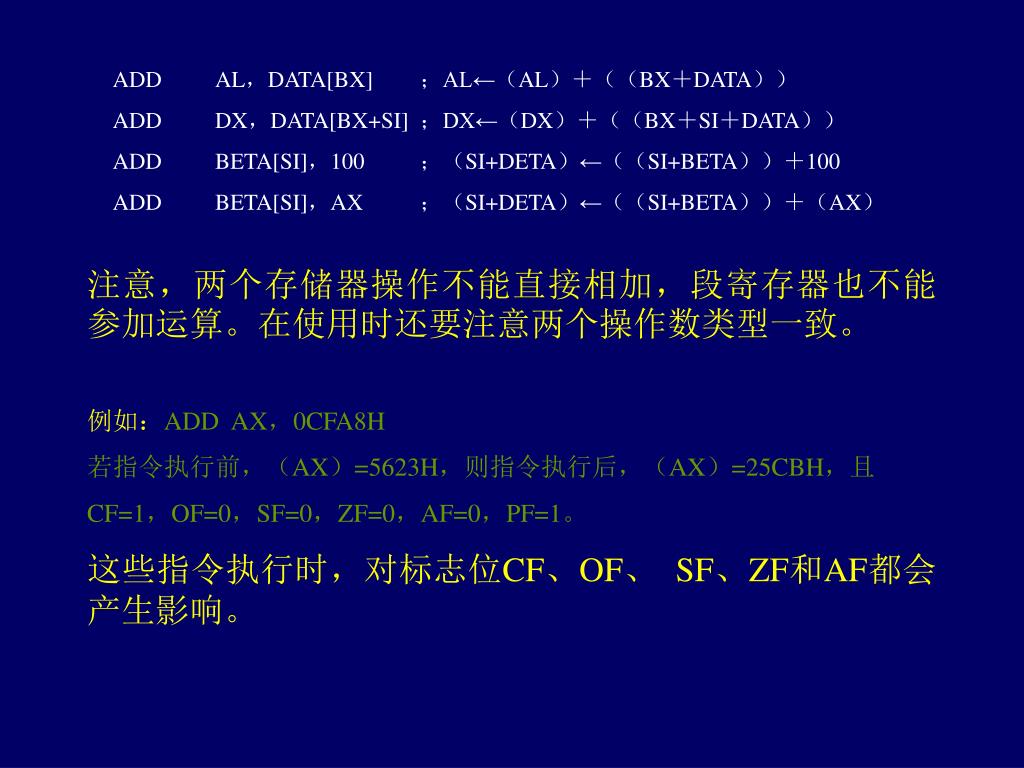

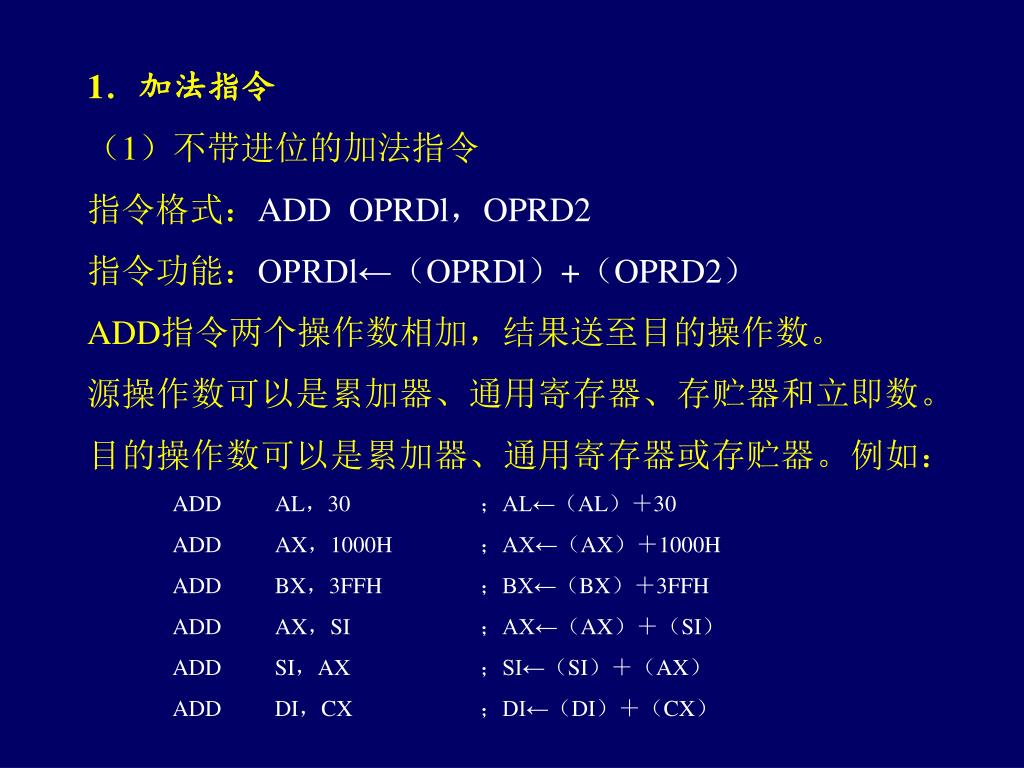

35. ADD AL，DATA[BX] ；AL←（AL）＋（（BX＋DATA）） ADD DX，DATA[BX+SI] ；DX←（DX）＋（（BX＋SI＋DATA）） ADD BETA[SI]，100 ；（SI+DETA）←（（SI+BETA））＋100 ADD BETA[SI]，AX ；（SI+DETA）←（（SI+BETA））＋（AX） 注意，两个存储器操作不能直接相加，段寄存器也不能参加运算。在使用时还要注意两个操作数类型一致。 例如：ADD AX，0CFA8H 若指令执行前，（AX）=5623H，则指令执行后，（AX）=25CBH，且 CF=1，OF=0，SF=0，ZF=0，AF=0，PF=1。 这些指令执行时，对标志位CF、OF、SF、ZF和AF都会产生影响。

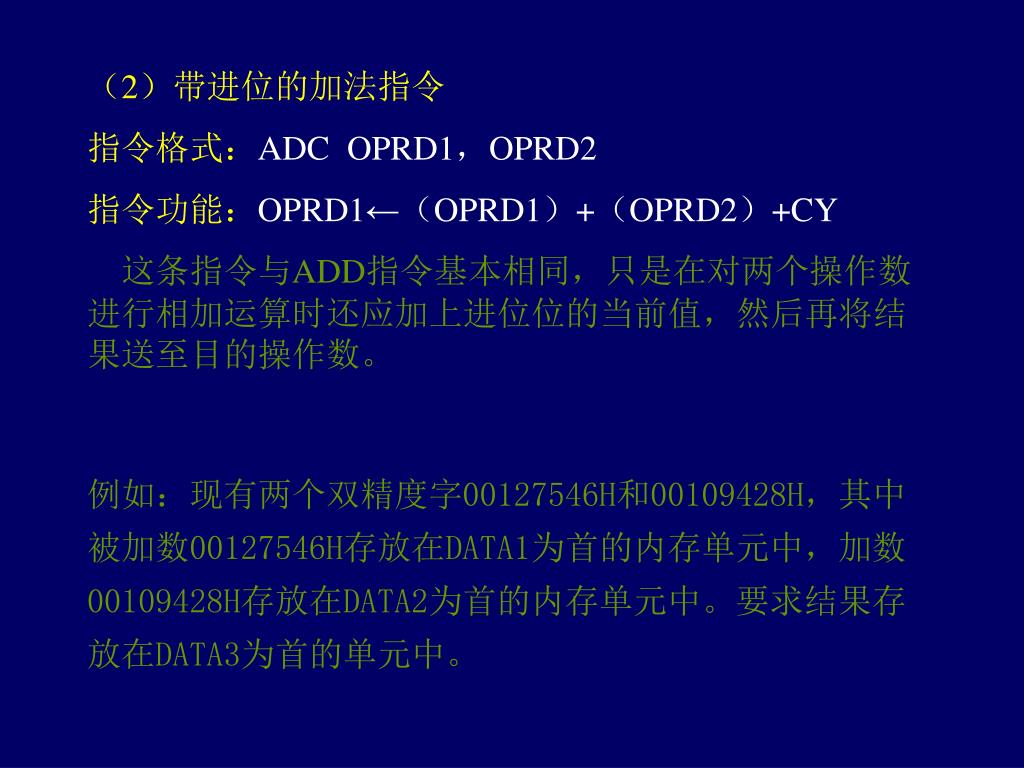

36. （2）带进位的加法指令 指令格式：ADC OPRD1，OPRD2 指令功能：OPRD1←（OPRD1）+（OPRD2）+CY 这条指令与ADD指令基本相同，只是在对两个操作数进行相加运算时还应加上进位位的当前值，然后再将结果送至目的操作数。 例如：现有两个双精度字00127546H和00109428H，其中被加数00127546H存放在DATA1为首的内存单元中，加数00109428H存放在DATA2为首的内存单元中。要求结果存放在DATA3为首的单元中。

37. MOV AX，DATA1 ADD AX，DATA2 MOV DATA3，AX MOV AX，DATA1+2 ADC AX，DATA2+2 MOV DATA3+2，AX 该指令对标志位的影响与ADD指令对标志位的影响相同。

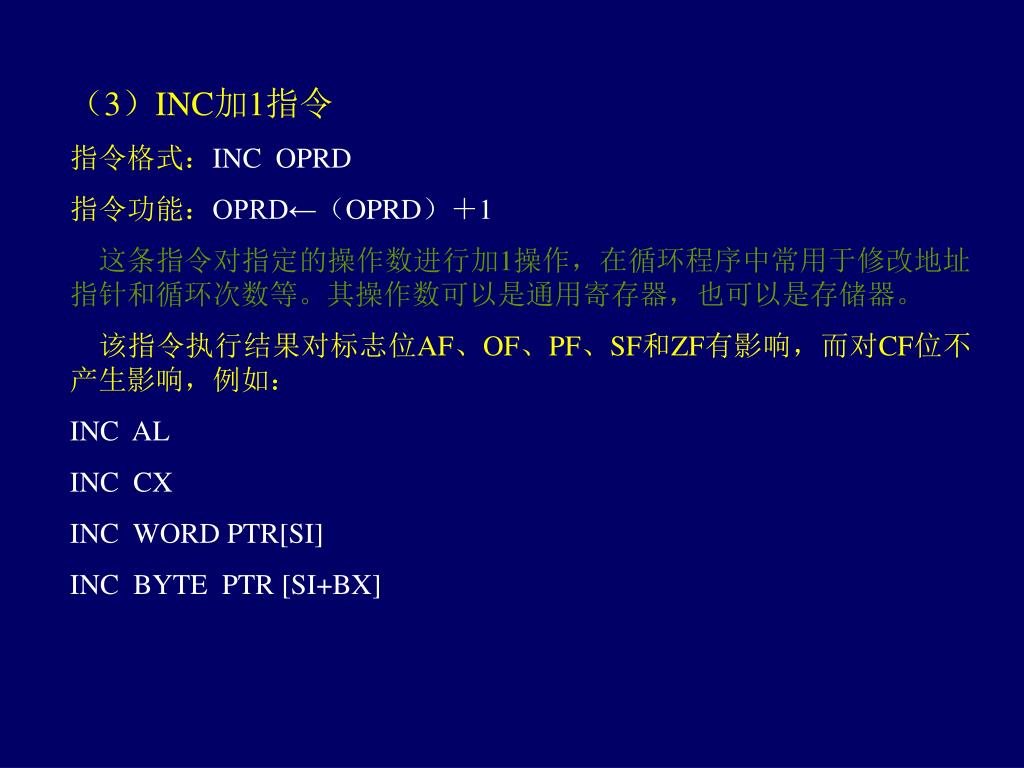

38. （3）INC加1指令 指令格式：INC OPRD 指令功能：OPRD←（OPRD）＋1 这条指令对指定的操作数进行加1操作，在循环程序中常用于修改地址指针和循环次数等。其操作数可以是通用寄存器，也可以是存储器。 该指令执行结果对标志位AF、OF、PF、SF和ZF有影响，而对CF位不产生影响，例如： INC AL INC CX INC WORD PTR[SI] INC BYTE PTR [SI+BX]

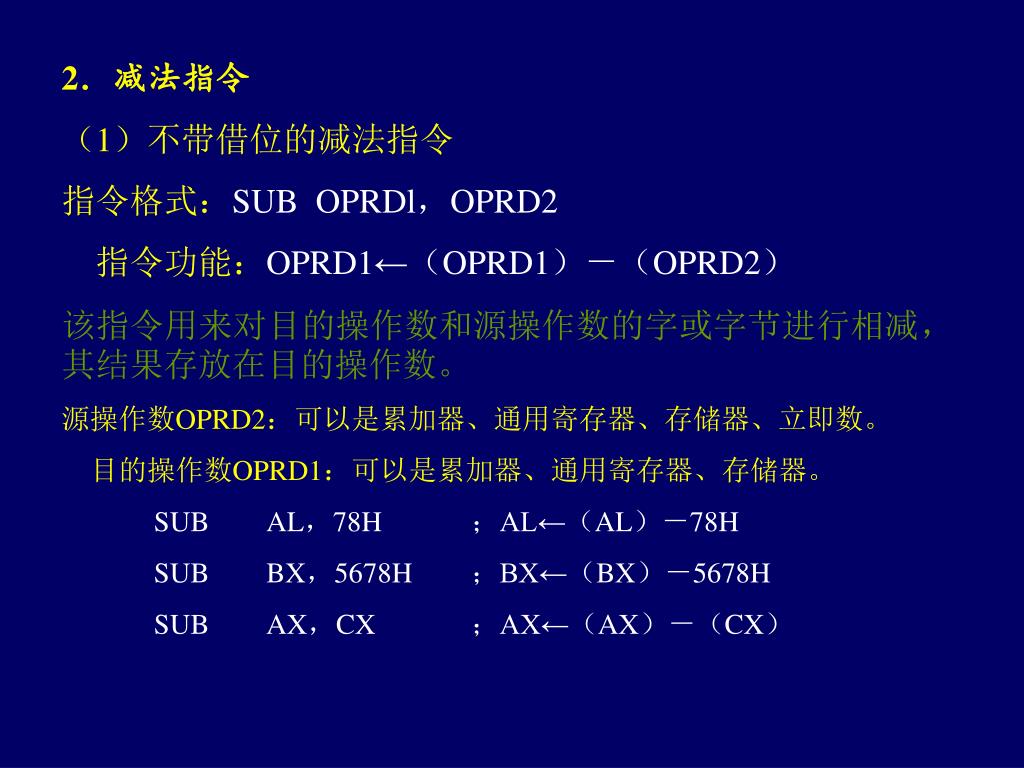

39. 2．减法指令 （1）不带借位的减法指令 指令格式：SUB OPRDl，OPRD2 指令功能：OPRD1←（OPRD1）－（OPRD2） 该指令用来对目的操作数和源操作数的字或字节进行相减，其结果存放在目的操作数。 源操作数OPRD2：可以是累加器、通用寄存器、存储器、立即数。 目的操作数OPRD1：可以是累加器、通用寄存器、存储器。 SUB AL，78H ；AL←（AL）－78H SUB BX，5678H ；BX←（BX）－5678H SUB AX，CX ；AX←（AX）－（CX）

40. SUB AL，4[SI] ；AL←（AL）－（（SI＋4）） SUB DX，1000H[BX+SI] ；DX←（DX）－（（BX＋SI＋1000H）） SUB [SI＋5]，100 ；（SI+5）←（（SI+5））－100 SUB [SI＋2000H]，AX ；（SI+2000H）←（（SI+2000H））－（AX） 指令执行后对各状态标志位OF、SF、AF、PF和CF均可产生影响。 （2）带借位的减法指令 指令格式：SBB OPRD1，OPRD2 指令功能：OPRD1←（OPRD1）－（OPRD2）－CY 该指令与SUB相类似，只不过在两个操作数相减时，还应减去借位标志CF的当前值。这条指令主要用于多字节的减法运算。 该指令对标志位AF、CF、OF、PF、SF和ZF都将产生影响。

41. （3）DEC减1指令 指令格式：DEC OPRD 指令功能：OPRD←（OPRD）－1 该指令实现对操作数的减1操作，所用的操作数可以是寄存器的，也可以是存储器。 在相减时，把操作数看作为无符号的二进制数。该指令执行结果将影响标志位AF、OF、PF、SF和ZF，但对CF标志不产生影响，例如： DEC BL DEC CX DEC BYTE PTR[SI]

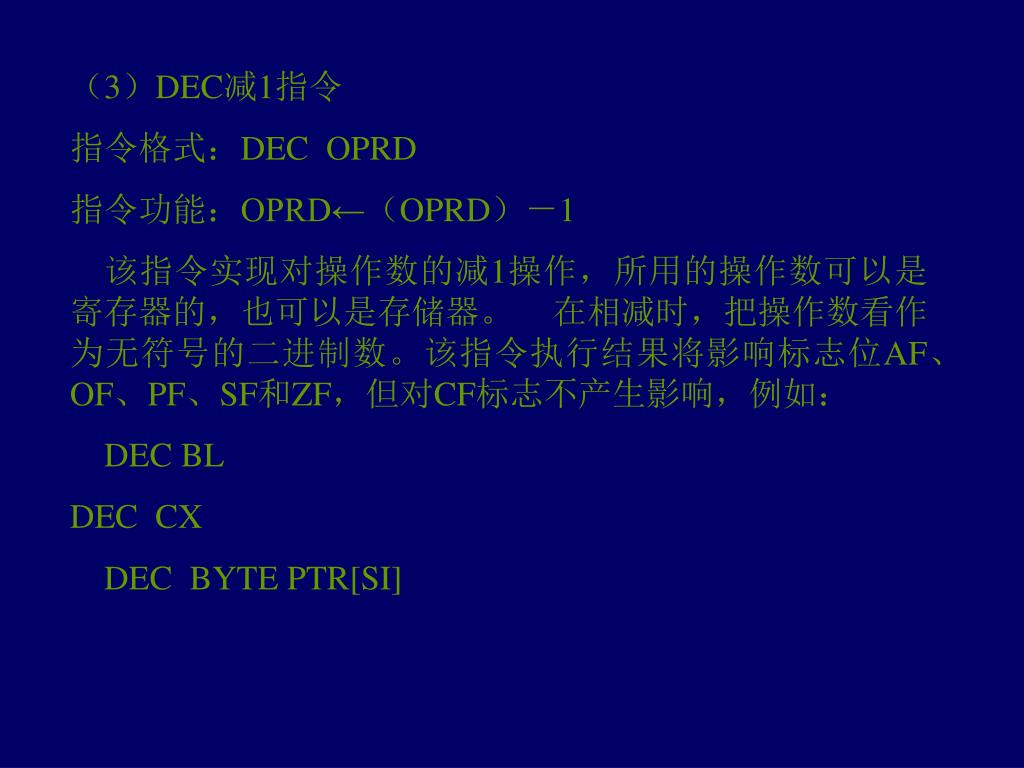

42. （4）NEG求补指令 指令格式：NEG OPRD 指令功能：OPRD←0－（OPRD） 该指令用来对操作数进行求补操作，即用零减去操作数，然后再将结果送回。相当于操作数求反加1并保存在目的操作数中。 例如： NEG AL NEG BYTE PTR[SI] 如果操作数的值为－128（16进制数为80H）或者一32 768（16进制数为8000H），，执行求补指令后，操作数没有变化，但溢出标志OF=1。

43. （5）比较指令 指令格式：CMP OPRDl，OPRD2 指令功能：（OPRD1）－（OPRD2） 该指令执行减法操作，不保存相减的结果。指令执行后两操作数的内容不变，但相减的结果影响标志位。在程序设计时，比较指令通常为程序的转移提供条件。 例如：CMP AX，2000H CMP AL，50H CMP DX，SI CMP AX，[BX＋SI＋10H] 比较指令在执行时，会影响标志位AF、CF、OF、PF、SF、ZF。

44. 如何利用状态标志来判断两操作数的关系呢？下面分三种情况来分析。如何利用状态标志来判断两操作数的关系呢？下面分三种情况来分析。 1）两个操作数相等 如果所比较的两个操作数相等时，那么标志位ZF=1，所以根据ZF就可以判断两数是否相等。 2）两个操作数不等 两个无符号数的比较 无符号数相减时，CF就是借位标志。如果CF=0，表示无借位，即被减数大，减数小。如果CF=1，表示有借位，即被减数小，减数大。 两个有符号数的比较 两个有符号的比较时，同符号数相比较，相减的结果不会超出带符号数的表示范围，即不会产生溢出，OF=0；两个不同号的带符号数比较，相减的结果有可能产生溢出。这时可以用如下结论判断。 当OF⊕SF=0时，OPRD1>OPRD2。 当OF⊕SF=1时，OPRD1<OPRD2。

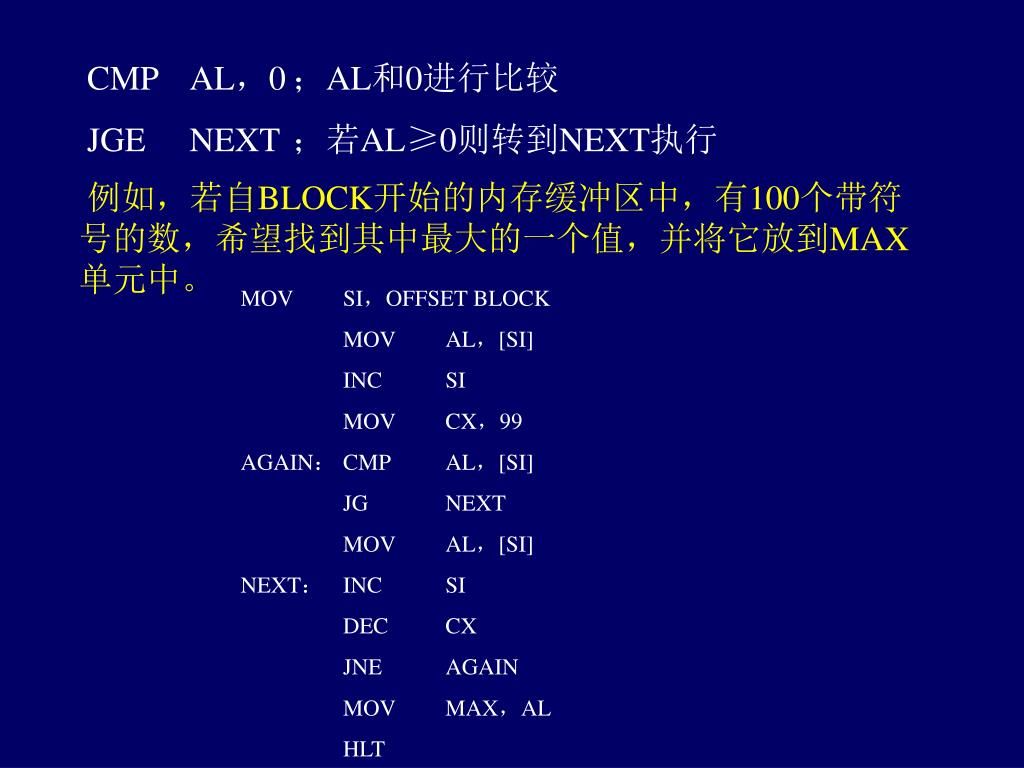

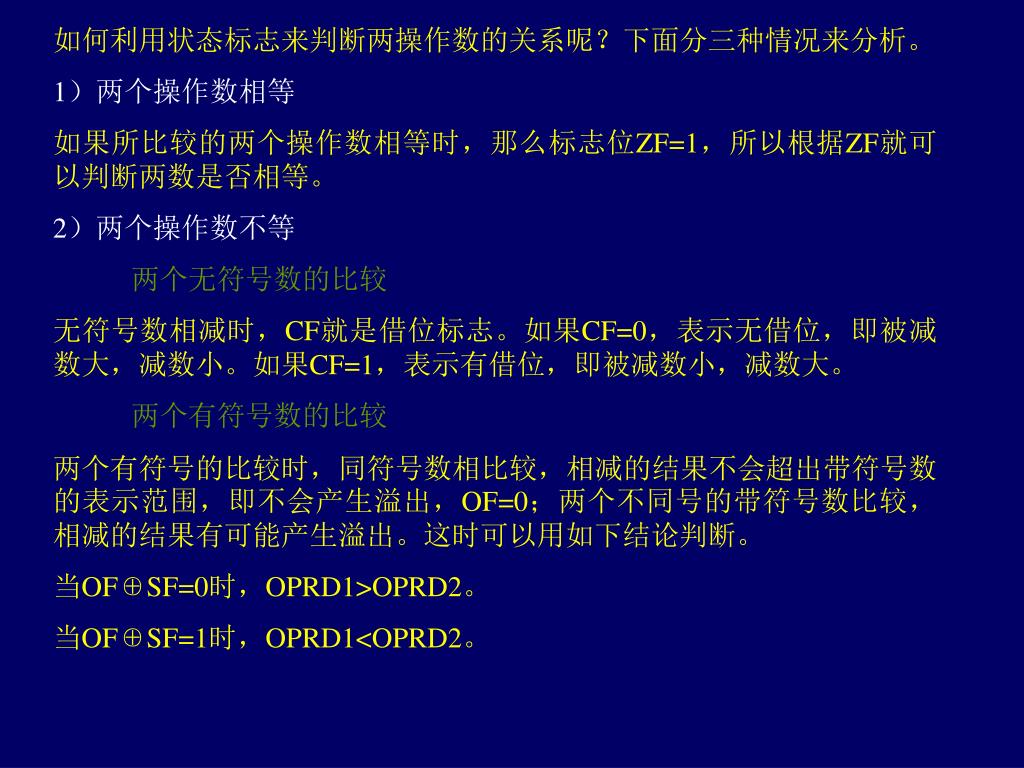

45. CMP AL，0 ；AL和0进行比较 JGE NEXT ；若AL≥0则转到NEXT执行 例如，若自BLOCK开始的内存缓冲区中，有100个带符号的数，希望找到其中最大的一个值，并将它放到MAX单元中。 MOV SI，OFFSET BLOCK MOV AL，[SI] INC SI MOV CX，99 AGAIN： CMP AL，[SI] JG NEXT MOV AL，[SI] NEXT： INC SI DEC CX JNE AGAIN MOV MAX，AL HLT

46. 3．乘法指令 8086的乘法指令分为无符号数乘法指令和带符号数乘法指令两种。 （1）无符号数乘法指令MUL 指令格式：MUL OPRD 指令功能：若OPRD为字节数据，则执行AX←（AL）×（OPRD） 若OPRD为字数据，则执行DX、AX←（AX）×（OPRD） 目的操作数为：AL或AX（隐含给出） 源操作数为：通用寄存器、存储器。不能为立即数和段寄存器。 MUL指令对状态标志CF、OF有影响，SF、ZF、AF、PF不确定。

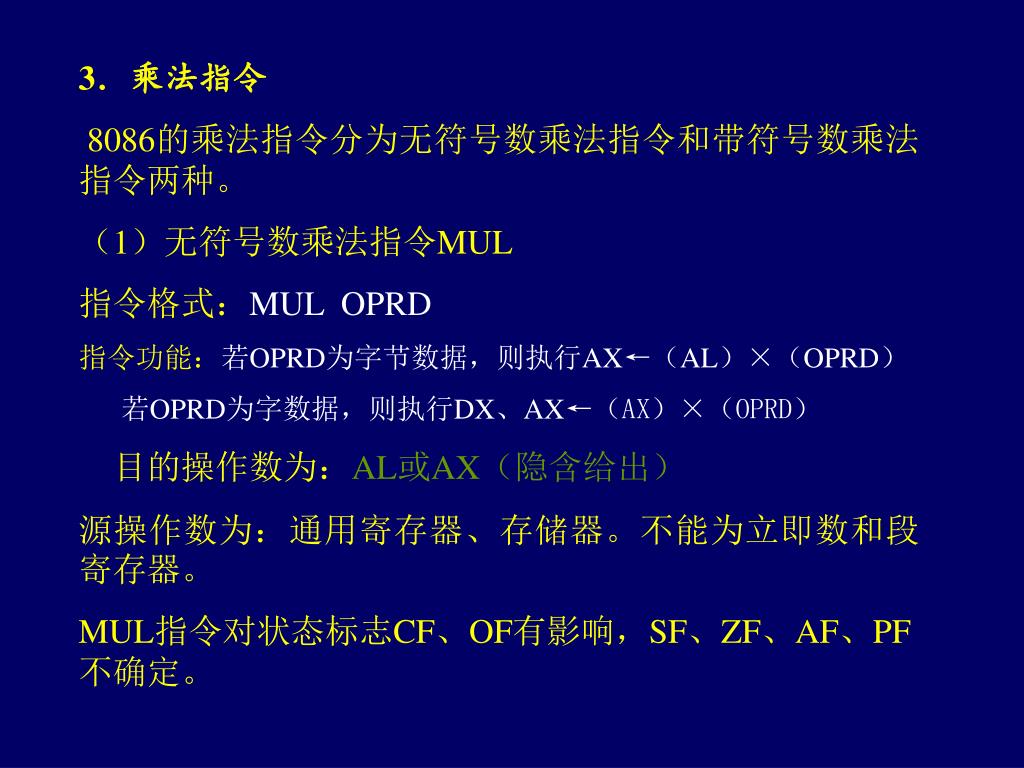

47. 例如： MUL AL MUL BX MUL WORD PRT[SI] 要完成14×15可以用下列指令： MOV AL，14 MOV CL，15 MUL CL （2）带符号数乘法指令IMUL 指令格式：IMUL OPRD 指令功能：若OPRD为字节数据，则执行AX←（AL）×（OPRD） 若OPRD为字数据，则执行DX、AX←（AX）×（OPRD） 目的操作数为：AL或AX（隐含给出）

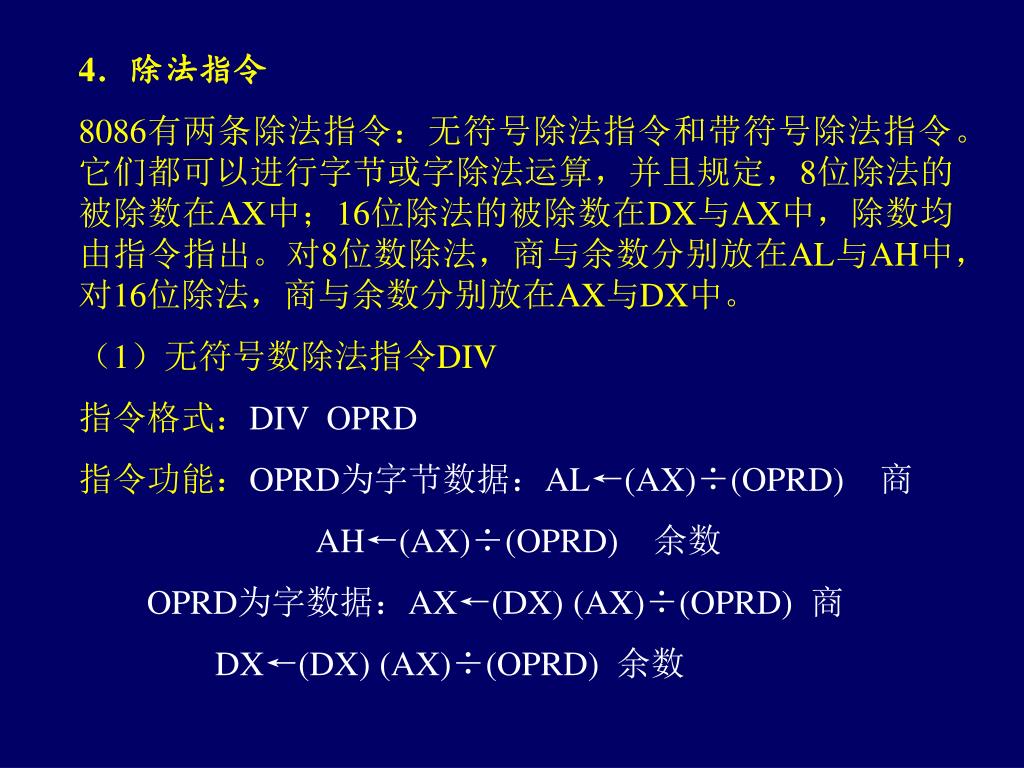

48. 4．除法指令 8086有两条除法指令：无符号除法指令和带符号除法指令。它们都可以进行字节或字除法运算，并且规定，8位除法的被除数在AX中；16位除法的被除数在DX与AX中，除数均由指令指出。对8位数除法，商与余数分别放在AL与AH中，对16位除法，商与余数分别放在AX与DX中。 （1）无符号数除法指令DIV 指令格式：DIV OPRD 指令功能：OPRD为字节数据：AL←(AX)÷(OPRD) 商 AH←(AX)÷(OPRD) 余数 OPRD为字数据：AX←(DX) (AX)÷(OPRD) 商 DX←(DX) (AX)÷(OPRD) 余数

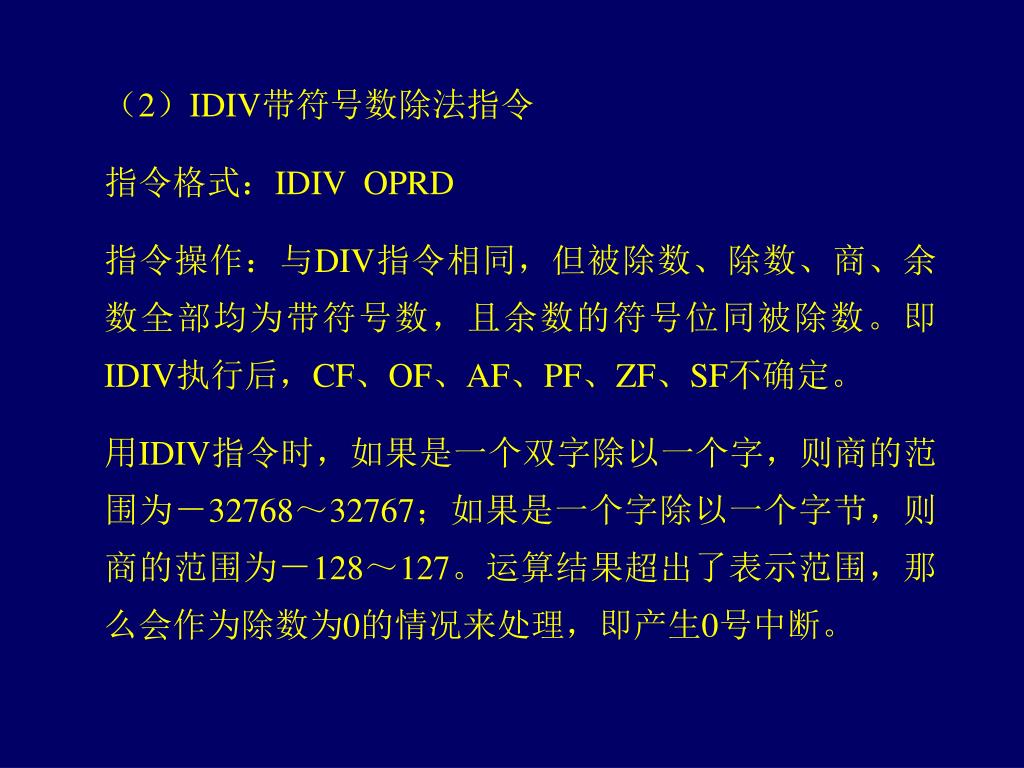

49. （2）IDIV带符号数除法指令 指令格式：IDIV OPRD 指令操作：与DIV指令相同，但被除数、除数、商、余数全部均为带符号数，且余数的符号位同被除数。即IDIV执行后，CF、OF、AF、PF、ZF、SF不确定。 用IDIV指令时，如果是一个双字除以一个字，则商的范围为－32768～32767；如果是一个字除以一个字节，则商的范围为－128～127。运算结果超出了表示范围，那么会作为除数为0的情况来处理，即产生0号中断。

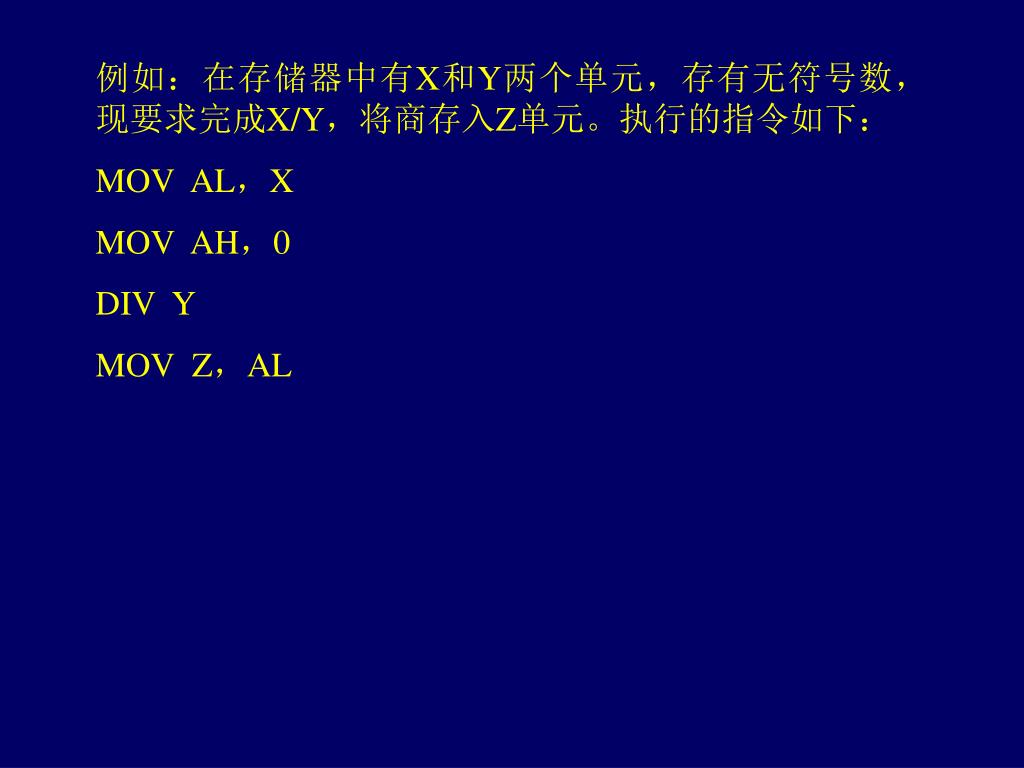

50. 例如：在存储器中有X和Y两个单元，存有无符号数，现要求完成X/Y，将商存入Z单元。执行的指令如下：例如：在存储器中有X和Y两个单元，存有无符号数，现要求完成X/Y，将商存入Z单元。执行的指令如下： MOV AL，X MOV AH，0 DIV Y MOV Z，AL
