Ερευνητικό Πρόγραμμα: « ΣΤΑΤΙΚΗ ΚΑΙ ΔΥΝΑΜΙΚΗ ΑΝΑΛΥΣΗ ΤΗΣ ΣΥΜΠΕΡΙΦΟΡΑΣ ΔΙΟΓΚΩΜΕΝΗΣ ΠΟΛΥΣΤΕΡΙΝΗΣ ΩΣ ΥΛΙΚΟ ΠΛΗΡΩΣΗΣ ΘΕΜΕΛΙΩΣΗΣ» Υπεύθυνος: Καθηγητής Κ. Χ. Σπυράκος Ερευνητές: Χ. Α. Μανιατάκης Α. Σ. Αναγνωστάκη. Αθήνα, Ιανουάριος 2008. ΓΕΩΜΕΤΡΙΚΑ ΣΤΟΙΧΕΙΑ ΘΕΜΕΛΙΩΣΗΣ.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Αθήνα, Ιανουάριος 2008' - yeshaya


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide1
Ερευνητικό Πρόγραμμα:«ΣΤΑΤΙΚΗ ΚΑΙ ΔΥΝΑΜΙΚΗ ΑΝΑΛΥΣΗ ΤΗΣ ΣΥΜΠΕΡΙΦΟΡΑΣ ΔΙΟΓΚΩΜΕΝΗΣ ΠΟΛΥΣΤΕΡΙΝΗΣ ΩΣ ΥΛΙΚΟ ΠΛΗΡΩΣΗΣ ΘΕΜΕΛΙΩΣΗΣ»Υπεύθυνος: Καθηγητής Κ. Χ. ΣπυράκοςΕρευνητές: Χ. Α. Μανιατάκης Α. Σ. Αναγνωστάκη

Αθήνα, Ιανουάριος 2008

slide2
ΓΕΩΜΕΤΡΙΚΑ ΣΤΟΙΧΕΙΑ ΘΕΜΕΛΙΩΣΗΣ

Εσχάρα 9 πλακών με 3 ανοίγματα ανά διεύθυνση

Διαστάσεις πλακών: 5 m x 5 m , 4 mx 7 m

h1:Αρχικό πάχος πλάκας h1=20 cm→Τελικό πάχος πλάκας h1=7cm

h2: Πάχος σκυροδέματος εξομάλυνσης h2=10 cm

Διαστάσεις πεδιλοδοκών:

bwx h:0.25m x 0.7m & 0.30m x1.00m

hf:Ύψος φτερού πεδίλου

bf:Πλάτος φτερού πεδιλοδοκού

slide3
ΠΡΟΣΟΜΟΙΩΜΑ - ΚΑΝΝΑΒΟΣ ΠΕΠΕΡΑΣΜΕΝΩΝ ΣΤΟΙΧΕΙΩΝ
  • Συνοριακές συνθήκες : Ελαστική θεμελίωση
  • Πλάκες : Επιφανειακά Πεπερασμένα στοιχεία
  • Πεδιλοδοκοί : Γραμμικά Πεπερασμένα στοιχεία
  • Μη-γραμμικά ελατήρια εδάφους
slide4
ΠΑΡΑΔΟΧΕΣ ΑΝΑΛΥΣΗΣ
  • Φορτία :
  • μόνιμα: ι.β. φορέα
  • κινητό : -2 kN/m2
  • Τιμές δείκτη εδάφους:

Κs=10.000 kN / m3

Κs=100.000 kN / m3

  • Κατηγορίες Γεωαφρού

EPS= 50EPS = 100

slide5
ΠΑΡΑΜΕΤΡΙΚΗ ΑΝΑΛΥΣΗ
  • 5x5,h=0.20m, 0.25 x0.50 m2, K=10.000 kN / m3
  • 5x5, h=0.07m, 0.25 x0.50 m2, K=10.000 kN / m3, EPS=50
  • 5x5, h=0.07m, 0.25 x0.50 m2, K=10.000 kN / m3, EPS=100
  • 5x5, h=0.20m, 0.30 x 1.00 m2, K=100.000 kN / m3
  • 5x5, h=0.07m, 0.30 x 1.00 m2, K=100.000 kN / m3, EPS=50
  • 5x5, h=0.07m, 0.30 x 1.00 m2, K=100.000 kN / m3,EPS=100
  • 4x7, h=0.20m, 0.25 x0.50 m2, K=10.000 kN / m3
  • 4x7, h=0.07m, 0.25 x0.50 m2, K=10.000 kN / m3, EPS=50
  • 4x7, h=0.07m, 0.25 x0.50 m2, K=10.000 kN / m3, EPS=100
  • 4x7, h=0.20m, 0.30 x 1.00 m2, K=100.000 kN / m3
  • 4x7, h=0.07m, 0.30 x 1.00 m2, K=100.000 kN / m3, EPS=50
  • 4x7, h=0.07m, 0.30 x 1.00 m2, K=100.000 kN / m3,EPS=100
slide6
ΣΥΓΚΡΙΤΙΚΑ ΜΕΓΕΘΗ ΑΝΑΛΥΣΗΣ - ΣΥΝΔΥΑΣΜΟΙ
  • Πραγματοποιούνται οι εξής δυσμενείς φορτίσεις:
  • Φ1: Φόρτιση για μέγιστη ροπή στο άνοιγμα
  • Φ2: Φόρτιση για μέγιστη ροπή στη στήριξη
  • Φ3: Φόρτιση για έλεγχο απαίτησης άνω οπλισμούστο άνοιγμα
  • Υπολογίζονται:
  • Βέλη κάμψης
  • Ροπές ανοίγματος και στήριξης
  • Τέμνουσες
slide7
ΑΠΟΤΕΛΕΣΜΑΤΑ ΑΝΑΛΥΣΗΣ 1/12
  • Εσχάρα 5 x 5, πεδιλοδοκοί 0.30 x 1.00,
  • Ks= 100.000 kN / m3 EPS50
  • Φ1 → Βέλη κάμψης

Μορφή παραμορφωμένου φορέα χωρίς EPS

Μορφή παραμορφωμένου φορέα

με EPS50

H = 20cm

δmax=-0.76mm

H= 7 cm

δmax=-1.34mm

2 1 2
ΑΠΟΤΕΛΕΣΜΑΤΑ ΑΝΑΛΥΣΗΣ 2/12
  • Εσχάρα 5 x 5, πεδιλοδοκοί 0.30 x 1.00,
  • Ks= 100.000 kN / m3 EPS100
  • Φ1→ Βέλη κάμψης

Μορφή παραμορφωμένου φορέα χωρίς EPS

Μορφή παραμορφωμένου φορέα με EPS 100

H= 20 cm

δmax= -0.76mm

H= 7 cm

δmax= -0.95mm

slide9
ΑΠΟΤΕΛΕΣΜΑΤΑ ΑΝΑΛΥΣΗΣ 3/12
  • Εσχάρα 5 x 5, πεδιλοδοκοί 0.30 x 1.00,
  • Ks= 100.000 kN / m3 EPS50
  • Φ1 → Ροπές ανοίγματος

Διάγραμμα ροπών για Φ1

EPS 50

Max M=0.45 kNm

Διάγραμμα ροπών για Φ1

Χωρίς EPS

Max M=5.58 kNm

slide10

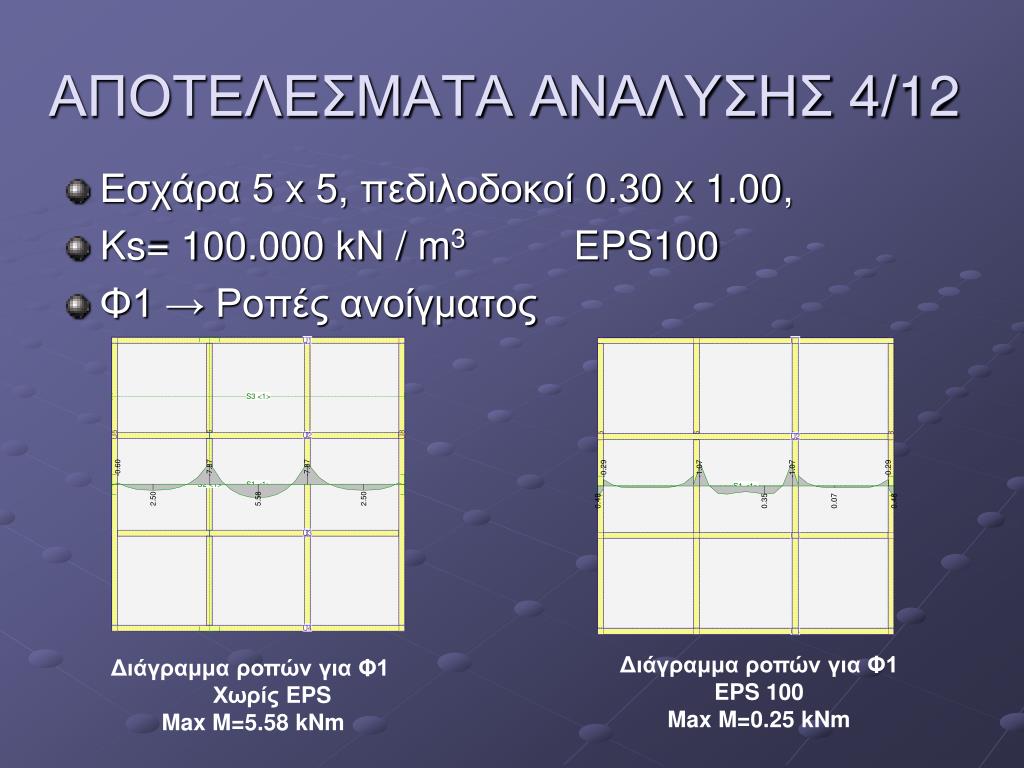

ΑΠΟΤΕΛΕΣΜΑΤΑ ΑΝΑΛΥΣΗΣ 4/12
  • Εσχάρα 5 x 5, πεδιλοδοκοί 0.30 x 1.00,
  • Ks= 100.000 kN / m3 EPS100
  • Φ1 → Ροπές ανοίγματος

Διάγραμμα ροπών για Φ1

EPS 100

Max M=0.25 kNm

Διάγραμμα ροπών για Φ1

Χωρίς EPS

Max M=5.58 kNm

slide11
ΑΠΟΤΕΛΕΣΜΑΤΑ ΑΝΑΛΥΣΗΣ 5/12
  • Εσχάρα 5 x 5, πεδιλοδοκοί 0.30 x 1.00,
  • Ks= 100.000 kN / m3 EPS50
  • Φ2 → Ροπές στήριξης

Διάγραμμα ροπών για Φ2

EPS 50

Max M=1.61 kNm

Διάγραμμα ροπών για Φ2

Χωρίς EPS

Max M=10.86 kNm

slide12
ΑΠΟΤΕΛΕΣΜΑΤΑ ΑΝΑΛΥΣΗΣ 6/12
  • Εσχάρα 5 x 5, πεδιλοδοκοί 0.30 x 1.00,
  • Ks= 100.000 kN / m3 EPS100
  • Φ2 → Ροπές στήριξης

Διάγραμμα ροπών για Φ2

EPS 100

Max M=1.22 kNm

Διάγραμμα ροπών για Φ2

Χωρίς EPS

Max M=10.86 kNm

slide13
ΑΠΟΤΕΛΕΣΜΑΤΑ ΑΝΑΛΥΣΗΣ 7/12
  • Εσχάρα 5 x 5, πεδιλοδοκοί 0.30 x 1.00,
  • Ks= 10.000 kN / m3 EPS50
  • Βέλη κάμψης

Μορφή παραμορφωμένου φορέα χωρίς EPS

Μορφή παραμορφωμένου φορέα με EPS50

H = 7cm

δmax=-1.4mm

H = 20cm

δmax=-2.36mm

slide14
ΑΠΟΤΕΛΕΣΜΑΤΑ ΑΝΑΛΥΣΗΣ 8/12
  • Εσχάρα 5 x 5, πεδιλοδοκοί 0.30 x 1.00,
  • Ks= 10.000 kN / m3 EPS100
  • Βέλη κάμψης

Μορφή παραμορφωμένου φορέα με EPS100

Μορφή παραμορφωμένου φορέα χωρίς EPS

H = 7cm

δmax=-1.36mm

H = 20cm

δmax=-2.36mm

slide15
ΑΠΟΤΕΛΕΣΜΑΤΑ ΑΝΑΛΥΣΗΣ 9/12
  • Εσχάρα 5 x 5, πεδιλοδοκοί 0.30 x 1.00,
  • Ks= 10.000 kN / m3 EPS50
  • Φ1 → Ροπές ανοίγματος

Διάγραμμα ροπών για Φ1

EPS 50

Max M=0.13 kNm

Διάγραμμα ροπών για Φ1

Χωρίς EPS

Max M=3.8 kNm

10 12
ΑΠΟΤΕΛΕΣΜΑΤΑ ΑΝΑΛΥΣΗΣ 10/12

Εσχάρα 5 x 5, πεδιλοδοκοί 0.30 x 1.00,

Ks= 10.000 kN / m3 EPS100

Φ1 → Ροπές ανοίγματος

Διάγραμμα ροπών για Φ1

EPS 100

Max M=-0.01 kNm

Διάγραμμα ροπών για Φ1

Χωρίς EPS

Max M=3.8 kNm

11 12
ΑΠΟΤΕΛΕΣΜΑΤΑ ΑΝΑΛΥΣΗΣ 11/12
  • Εσχάρα 5 x 5, πεδιλοδοκοί 0.30 x 1.00,
  • Ks= 10.000 kN / m3 EPS50
  • Φ2 → Ροπές στήριξης

Διάγραμμα ροπών για Φ2

EPS 50

Max M=1.44 kNm

Διάγραμμα ροπών για Φ2

Χωρίς EPS

Max M=7.89 kNm

12 12
ΑΠΟΤΕΛΕΣΜΑΤΑ ΑΝΑΛΥΣΗΣ 12/12

Εσχάρα 5 x 5, πεδιλοδοκοί 0.30 x 1.00,

Ks= 10.000 kN / m3 EPS100

Φ2 → Ροπές στήριξης

Διάγραμμα ροπών για Φ2

EPS 100

Max M=1.02 kNm

Διάγραμμα ροπών για Φ2

Χωρίς EPS

Max M=7.89 kNm

slide19
ΠΙΝΑΚΑΣ ΠΡΟΜΕΤΡΗΣΗΣ

Σκυρόδεμα (m3) Χάλυβας(kgr/m2) EPS (m3)

Άοπλο Οπλισμένο

(C12/15)(C20/25) Άνοιγμα /Στήριξη

  • 5X5 ΠΕΔΙΛΟΔΟΚΟΣ 30X100 ΠΛΑΚΑ 20CM

28.56 140.56 3.92 / 7.84

ΠΛΑΚΑ 7CM – EPS

28.56 114.72 2.20 / 4.40 139.53

  • 5Χ5 ΠΕΔΙΛΟΔΟΚΟΣ 25X70 ΠΛΑΚΑ 20CM

27.06 104.46 3.92 / 7.84

ΠΛΑΚΑ 7CM – EPS

27.06 78.06 2.20 / 4.40 97.33

  • 4X7 ΠΕΔΙΛΟΔΟΚΟΣ 30X100 ΠΛΑΚΑ 20CM

31.83 156.58 3.92 / 7.84

ΠΛΑΚΑ 7CM – EPS

31.83 127.58 2.20 / 4.40 156.46

  • 4Χ7 ΠΕΔΙΛΟΔΟΚΟΣ 25X70 ΠΛΑΚΑ 20CM

30.2 116.31 3.92 / 7.84

ΠΛΑΚΑ 7CM – EPS

30.2 86.7 2.20 / 4.40 109.32

slide20
ΣΥΜΠΕΡΑΣΜΑΤΑ
  • Η θεμελίωση με χρήση γεωαφρού σε σχέση με τις συνήθεις συνθήκες θεμελίωσης επιφέρει:
  • Μείωση κατά 80% σε οπλισμό ανοίγματος και στήριξης
  • Μείωση σε οπλισμένο σκυρόδεμα κατά:
  • 19% ΕΣΧΑΡΑ 5x5,4x7 ΠΕΔΙΛΟΔΟΚΟΙ 30X100
  • 25% ΕΣΧΑΡΑ 5x5,4x7 ΠΕΔΙΛΟΔΟΚΟΙ 25X70
  • Μείωση στις ροπές της τάξεως 90%
  • Περισσότερο αποδοτικό το EPS 100 αναφορικά με τη μείωση σε βέλη κάμψης και ροπές
