  1. MIKE BASIN_NAM部分介绍 林 平 lin@dhigroup.com

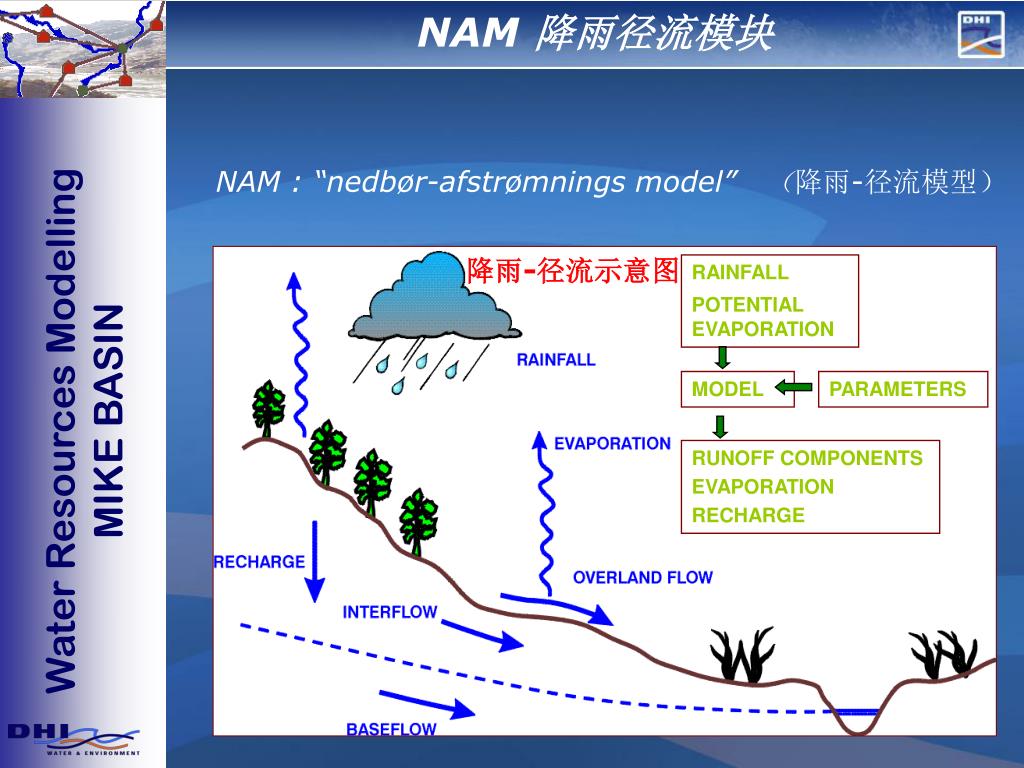

  2. NAM 降雨径流模块 RAINFALL POTENTIALEVAPORATION MODEL PARAMETERS Water Resources Modelling MIKE BASIN RUNOFF COMPONENTS EVAPORATION RECHARGE NAM : “nedbør-afstrømnings model” （降雨-径流模型） 降雨-径流示意图

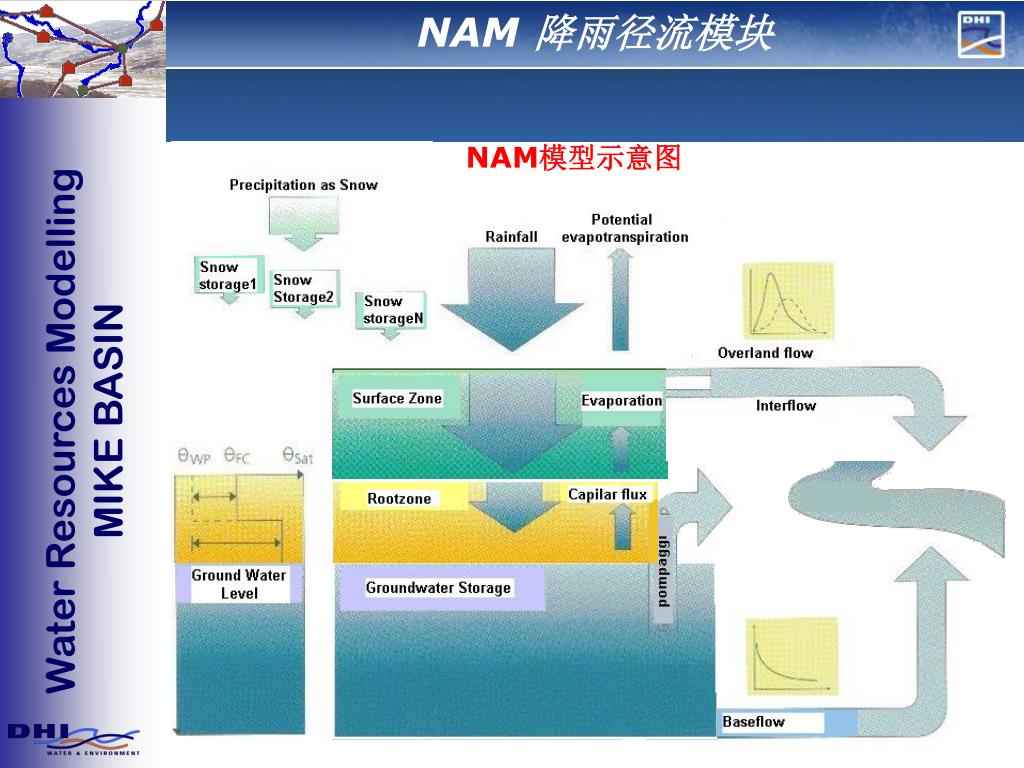

  3. NAM 降雨径流模块 Water Resources Modelling MIKE BASIN NAM模型示意图

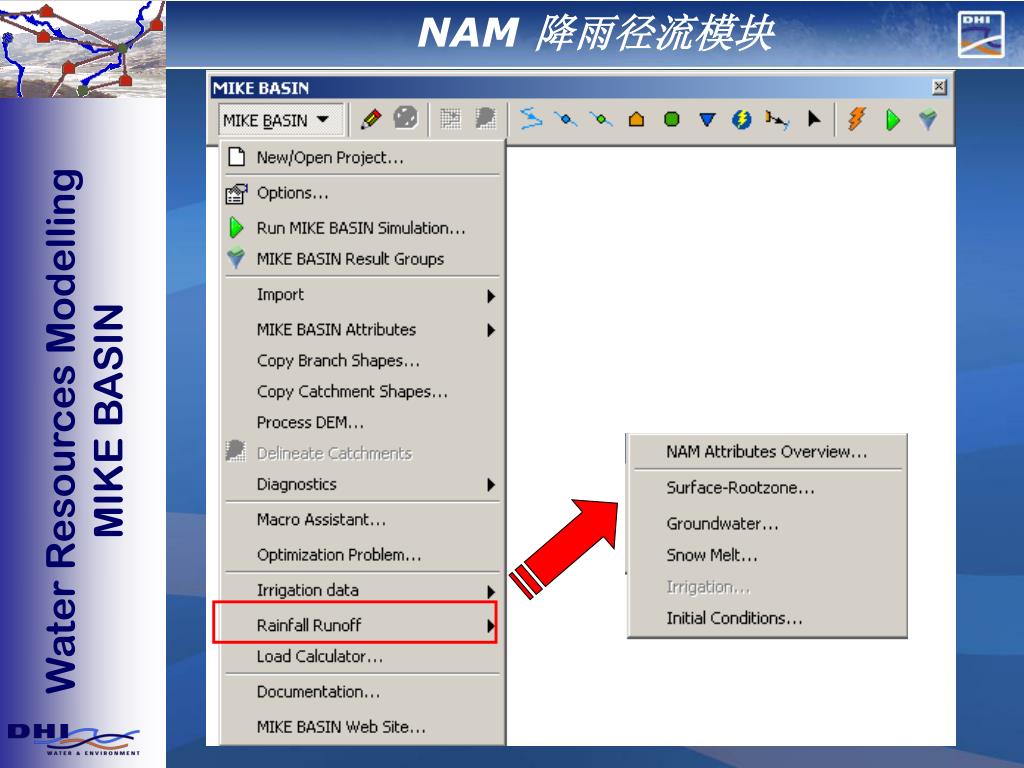

  4. NAM 降雨径流模块 Water Resources Modelling MIKE BASIN

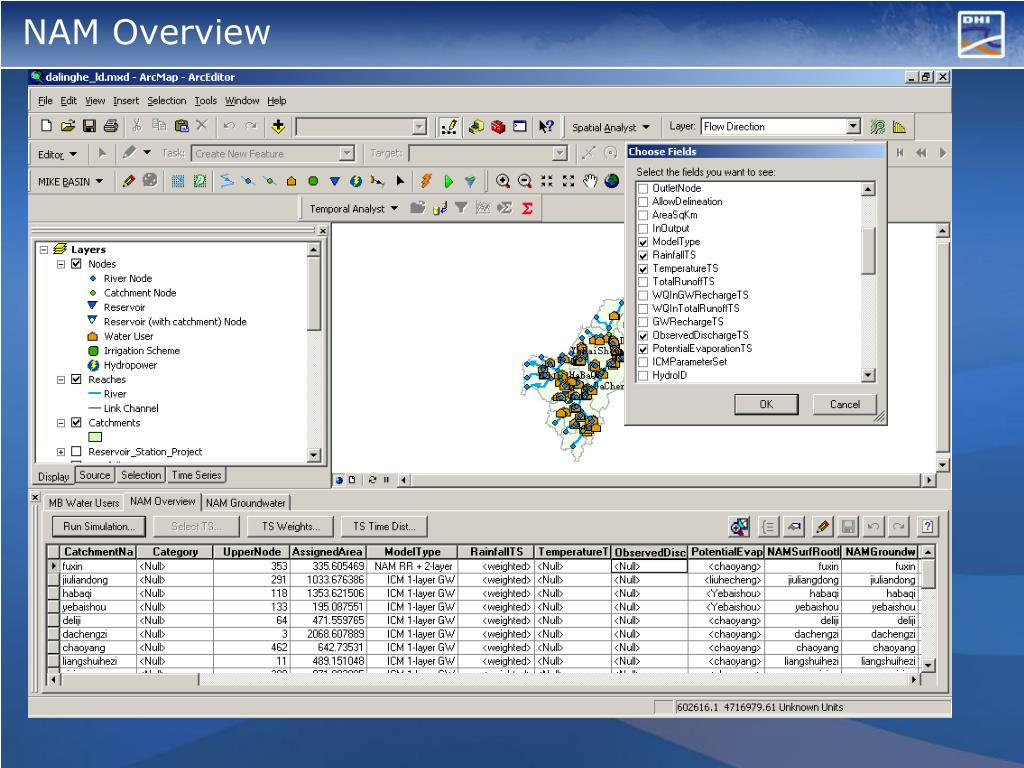

  5. NAM Overview

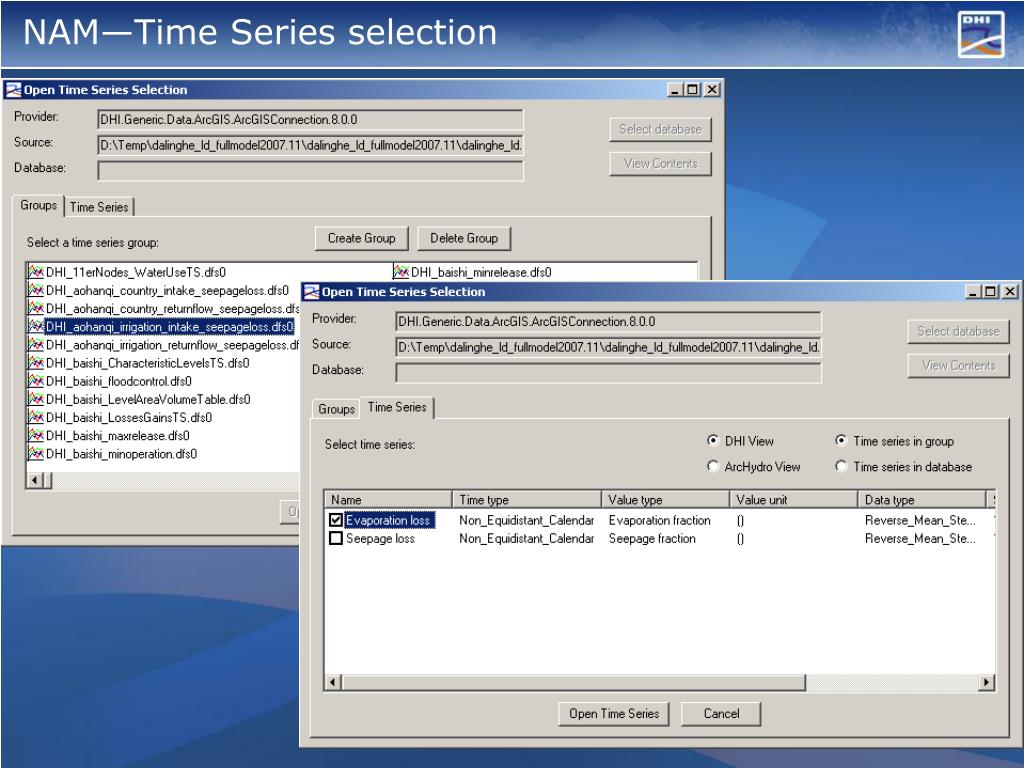

  6. NAM—Time Series selection

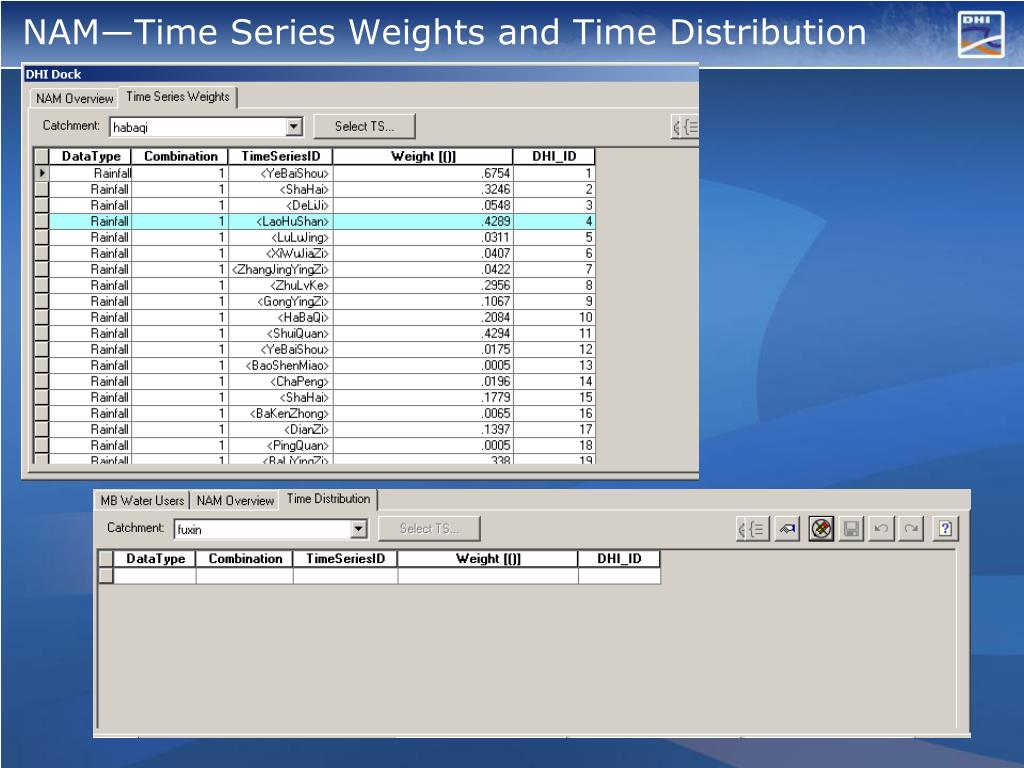

  7. NAM—Time Series Weights and Time Distribution

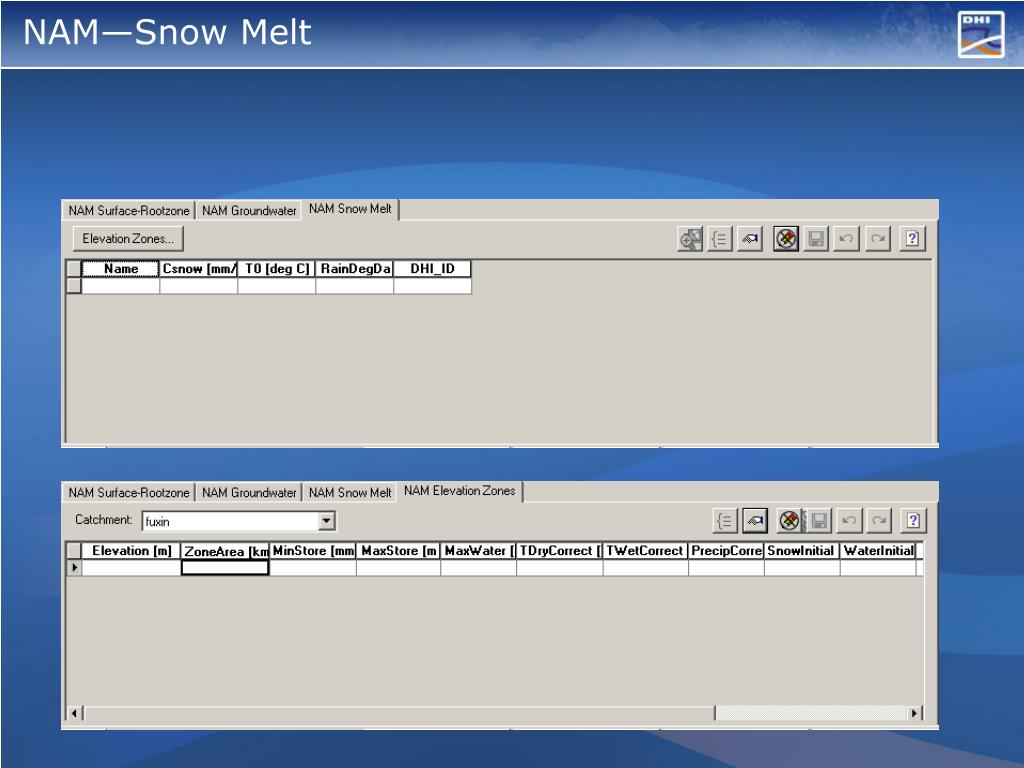

  8. NAM—Snow Melt

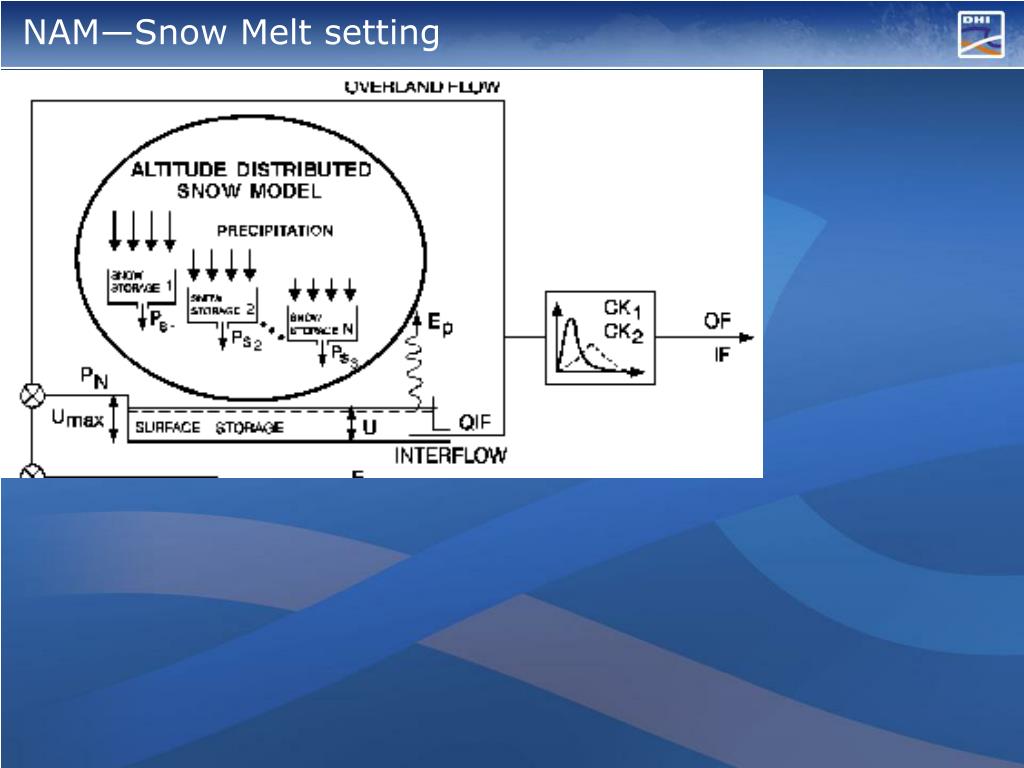

  9. NAM—Snow Melt setting

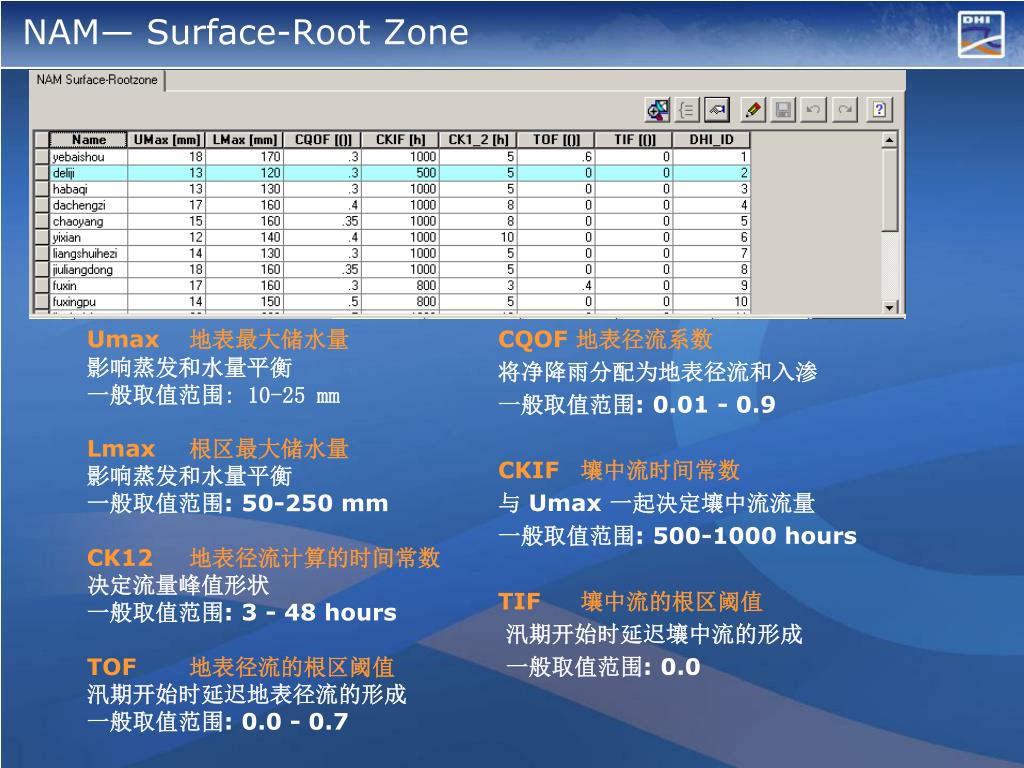

  10. NAM— Surface-Root Zone Umax 地表最大储水量 影响蒸发和水量平衡 一般取值范围: 10-25 mm Lmax 根区最大储水量 影响蒸发和水量平衡 一般取值范围: 50-250 mm CK12 地表径流计算的时间常数 决定流量峰值形状 一般取值范围: 3 - 48 hours TOF 地表径流的根区阈值 汛期开始时延迟地表径流的形成 一般取值范围: 0.0 - 0.7 CQOF 地表径流系数 将净降雨分配为地表径流和入渗 一般取值范围: 0.01 - 0.9 CKIF 壤中流时间常数 与Umax 一起决定壤中流流量 一般取值范围: 500-1000 hours TIF 壤中流的根区阈值 汛期开始时延迟壤中流的形成 一般取值范围: 0.0

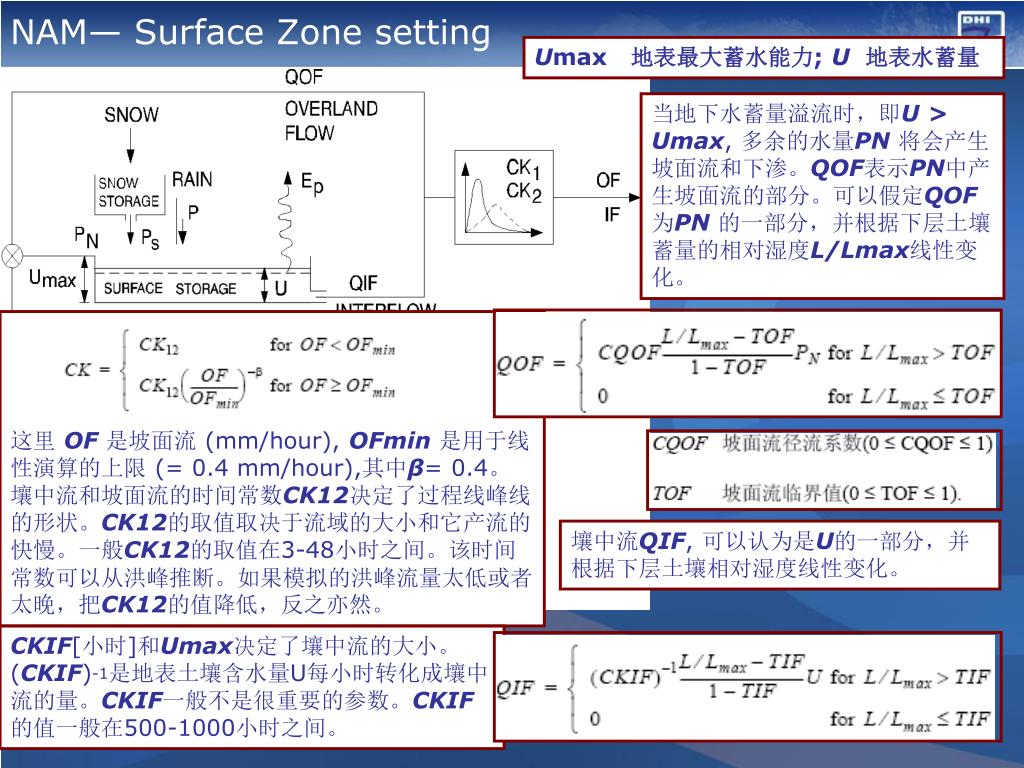

  11. NAM— Surface Zone setting Umax 地表最大蓄水能力; U地表水蓄量 当地下水蓄量溢流时，即U > Umax, 多余的水量PN将会产生坡面流和下渗。QOF表示PN中产生坡面流的部分。可以假定QOF为PN 的一部分，并根据下层土壤蓄量的相对湿度L/Lmax线性变化。 这里 OF 是坡面流 (mm/hour), OFmin是用于线性演算的上限 (= 0.4 mm/hour),其中β= 0.4。 壤中流和坡面流的时间常数CK12决定了过程线峰线的形状。CK12的取值取决于流域的大小和它产流的快慢。一般CK12的取值在3-48小时之间。该时间常数可以从洪峰推断。如果模拟的洪峰流量太低或者太晚，把CK12的值降低，反之亦然。 壤中流QIF, 可以认为是U的一部分，并根据下层土壤相对湿度线性变化。 CKIF[小时]和Umax决定了壤中流的大小。(CKIF)-1是地表土壤含水量U每小时转化成壤中流的量。CKIF一般不是很重要的参数。CKIF的值一般在500-1000小时之间。

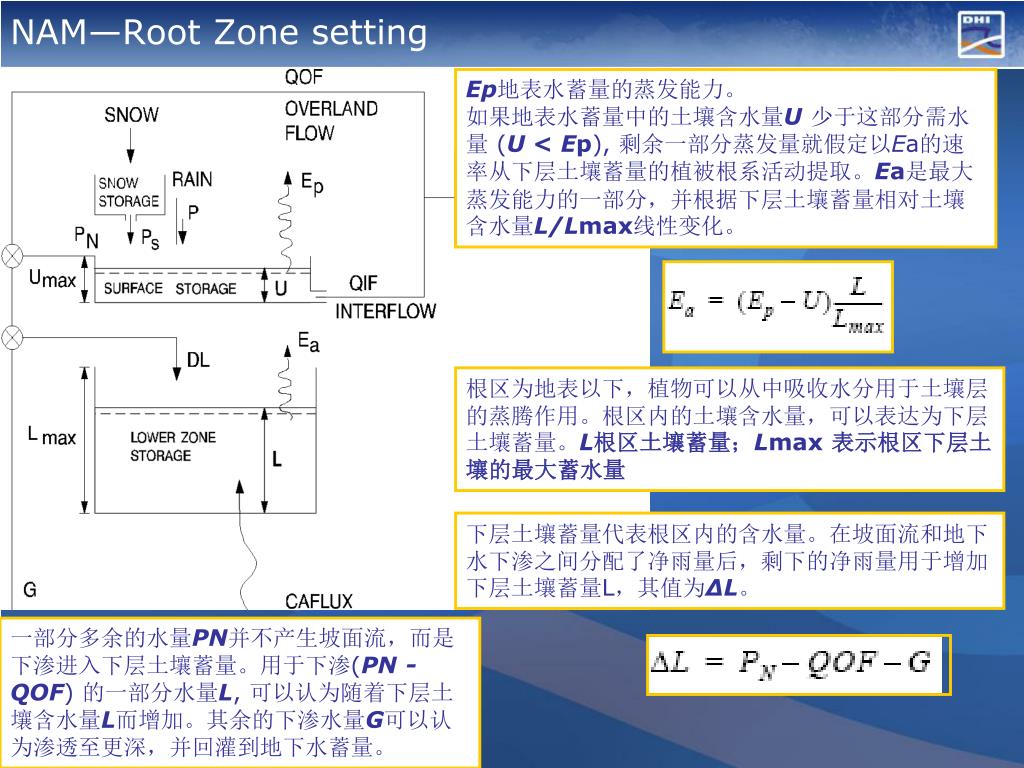

  12. NAM—Root Zone setting Ep地表水蓄量的蒸发能力。 如果地表水蓄量中的土壤含水量U少于这部分需水量 (U < Ep), 剩余一部分蒸发量就假定以Ea的速率从下层土壤蓄量的植被根系活动提取。Ea是最大蒸发能力的一部分，并根据下层土壤蓄量相对土壤含水量L/Lmax线性变化。 根区为地表以下，植物可以从中吸收水分用于土壤层的蒸腾作用。根区内的土壤含水量，可以表达为下层土壤蓄量。L根区土壤蓄量；Lmax 表示根区下层土壤的最大蓄水量 下层土壤蓄量代表根区内的含水量。在坡面流和地下水下渗之间分配了净雨量后，剩下的净雨量用于增加下层土壤蓄量L，其值为ΔL。 一部分多余的水量PN并不产生坡面流，而是下渗进入下层土壤蓄量。用于下渗(PN -QOF) 的一部分水量L, 可以认为随着下层土壤含水量L而增加。其余的下渗水量G可以认为渗透至更深，并回灌到地下水蓄量。

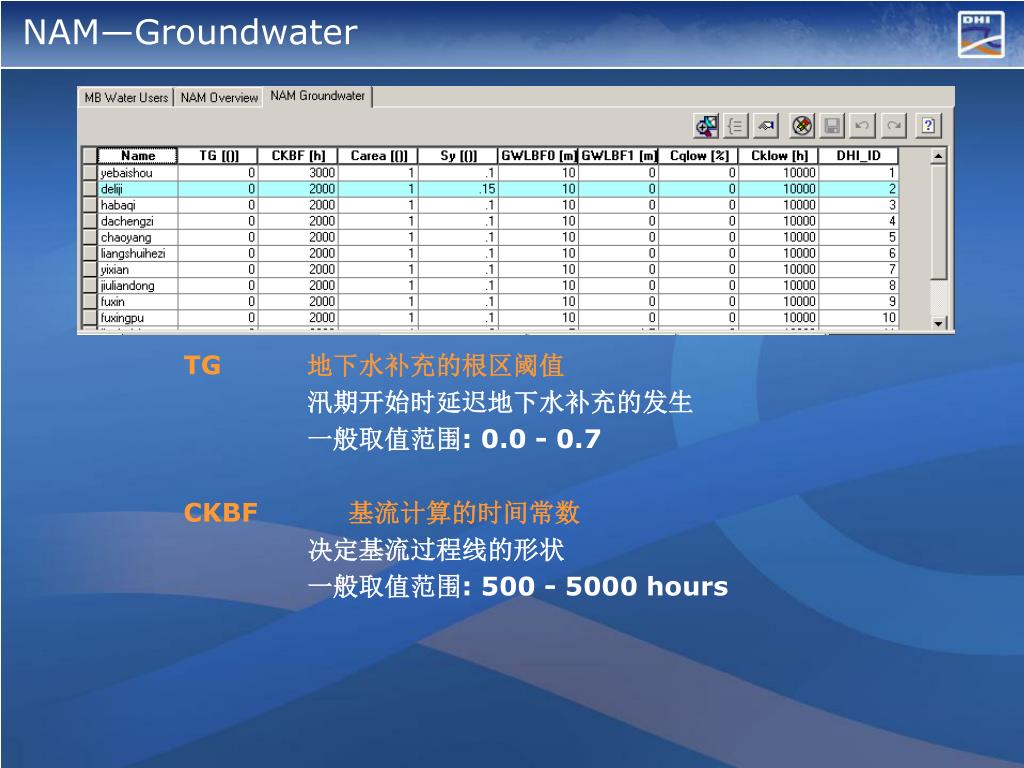

  13. NAM—Groundwater TG 地下水补充的根区阈值 汛期开始时延迟地下水补充的发生 一般取值范围: 0.0 - 0.7 CKBF 基流计算的时间常数 决定基流过程线的形状 一般取值范围: 500 - 5000 hours

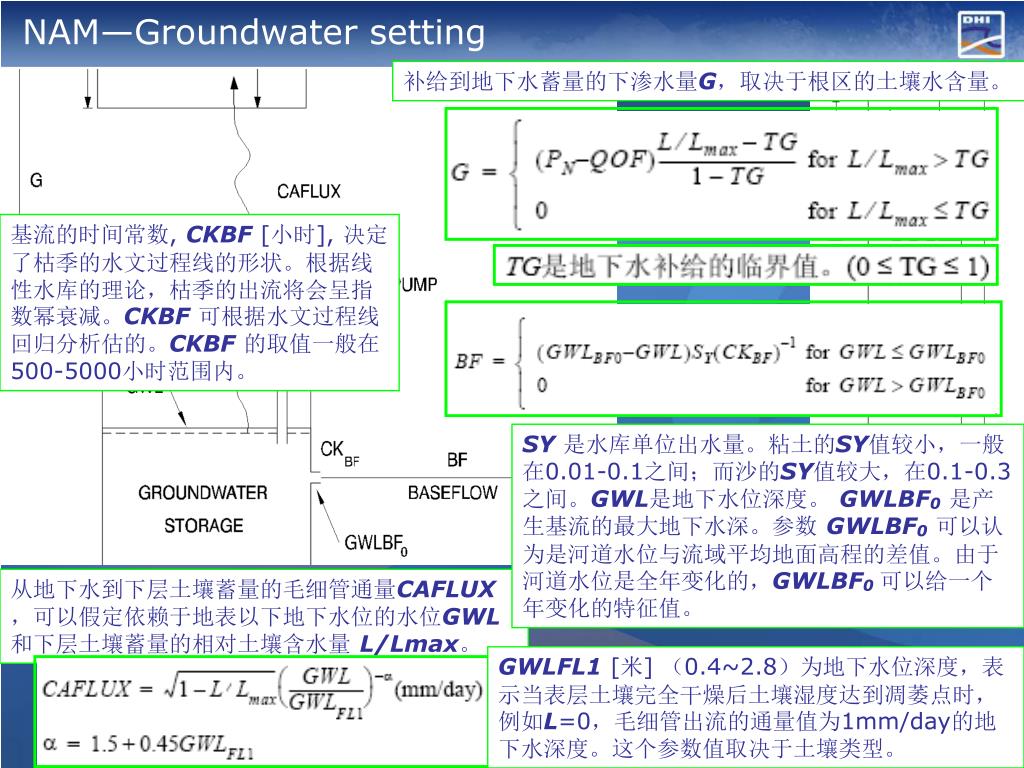

  14. NAM—Groundwater setting 补给到地下水蓄量的下渗水量G，取决于根区的土壤水含量。 基流的时间常数, CKBF [小时], 决定了枯季的水文过程线的形状。根据线性水库的理论，枯季的出流将会呈指数幂衰减。CKBF可根据水文过程线回归分析估的。CKBF 的取值一般在500-5000小时范围内。 SY 是水库单位出水量。粘土的SY值较小，一般在0.01-0.1之间；而沙的SY值较大，在0.1-0.3之间。GWL是地下水位深度。 GWLBF0是产生基流的最大地下水深。参数 GWLBF0可以认为是河道水位与流域平均地面高程的差值。由于河道水位是全年变化的，GWLBF0可以给一个年变化的特征值。 从地下水到下层土壤蓄量的毛细管通量CAFLUX，可以假定依赖于地表以下地下水位的水位GWL和下层土壤蓄量的相对土壤含水量 L/Lmax。 GWLFL1 [米] （0.4~2.8）为地下水位深度，表示当表层土壤完全干燥后土壤湿度达到凋萎点时，例如L=0，毛细管出流的通量值为1mm/day的地下水深度。这个参数值取决于土壤类型。

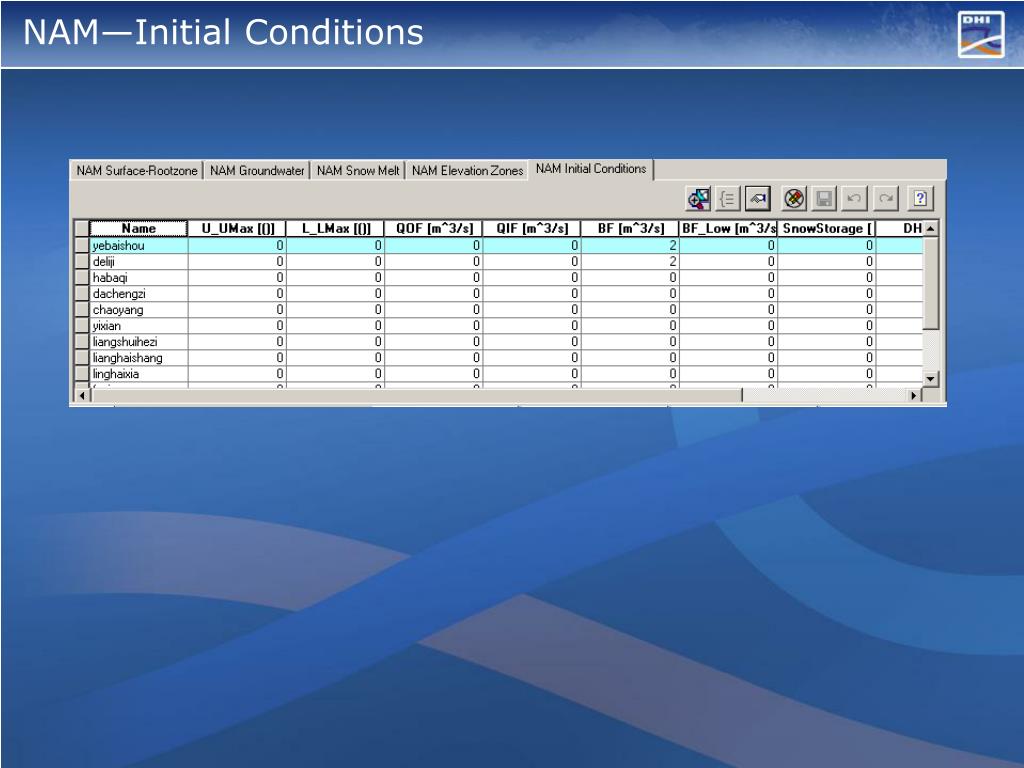

  15. NAM—Initial Conditions

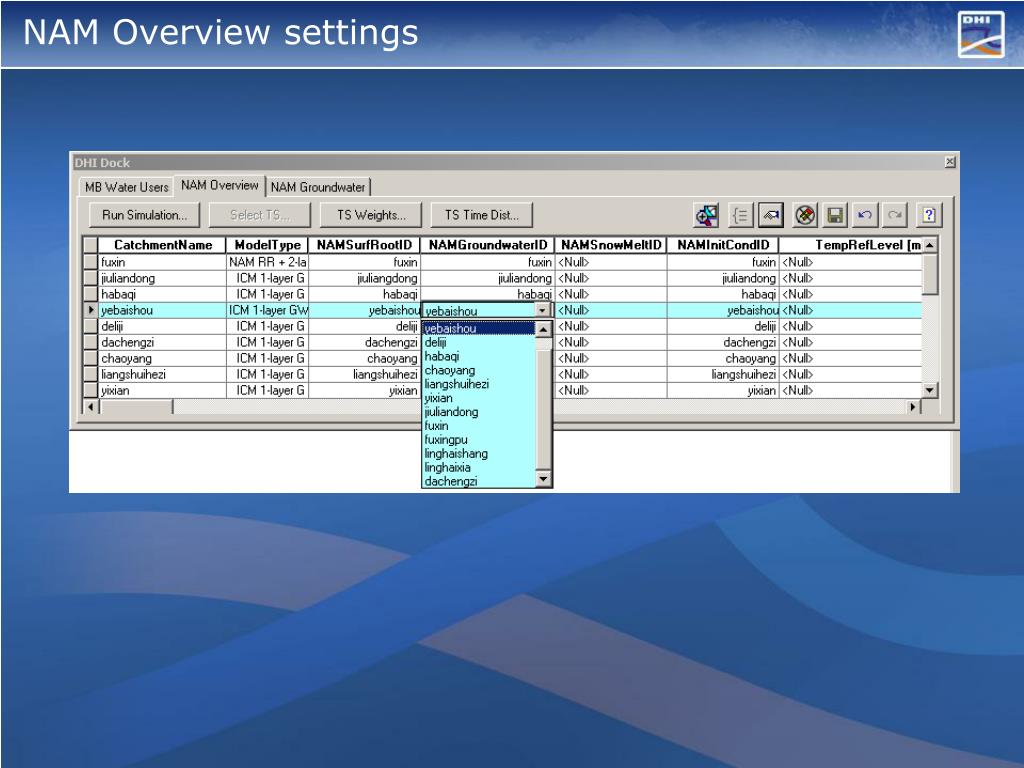

  16. NAM Overview settings

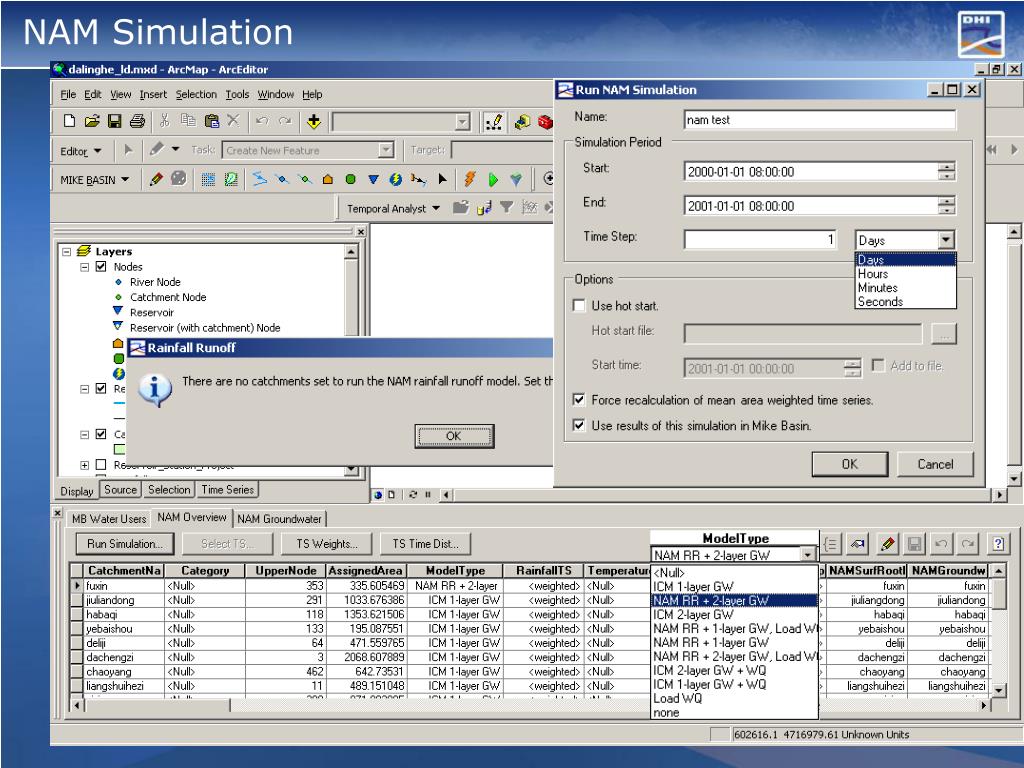

  17. NAM Simulation

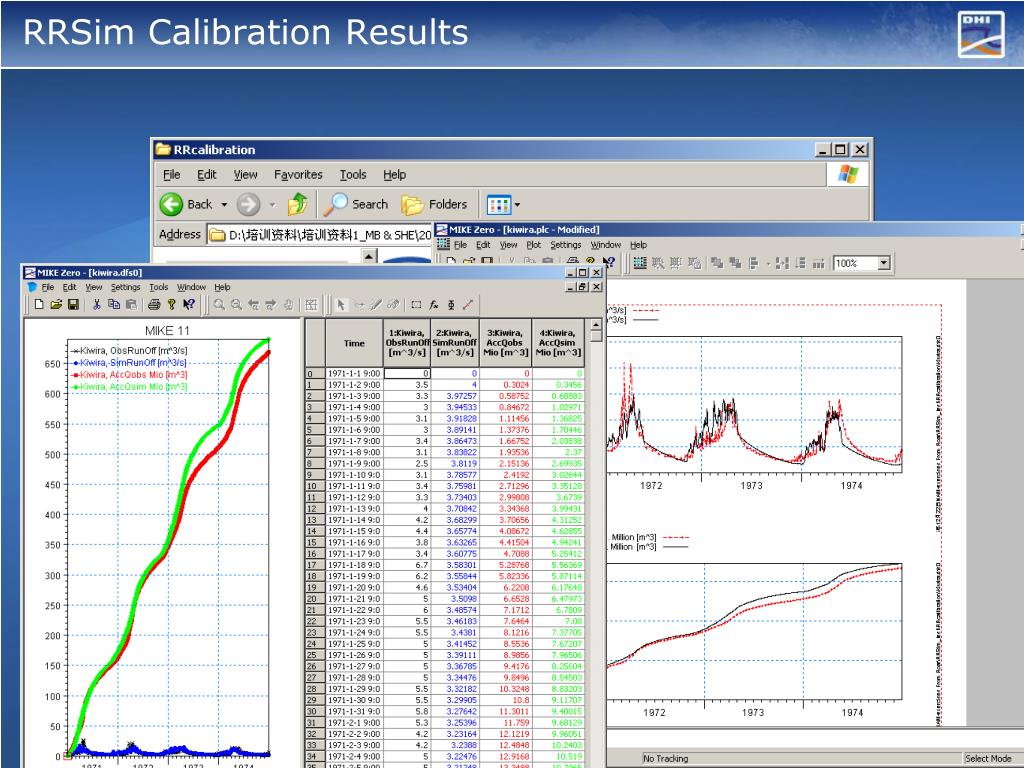

  18. RRSim Calibration Results

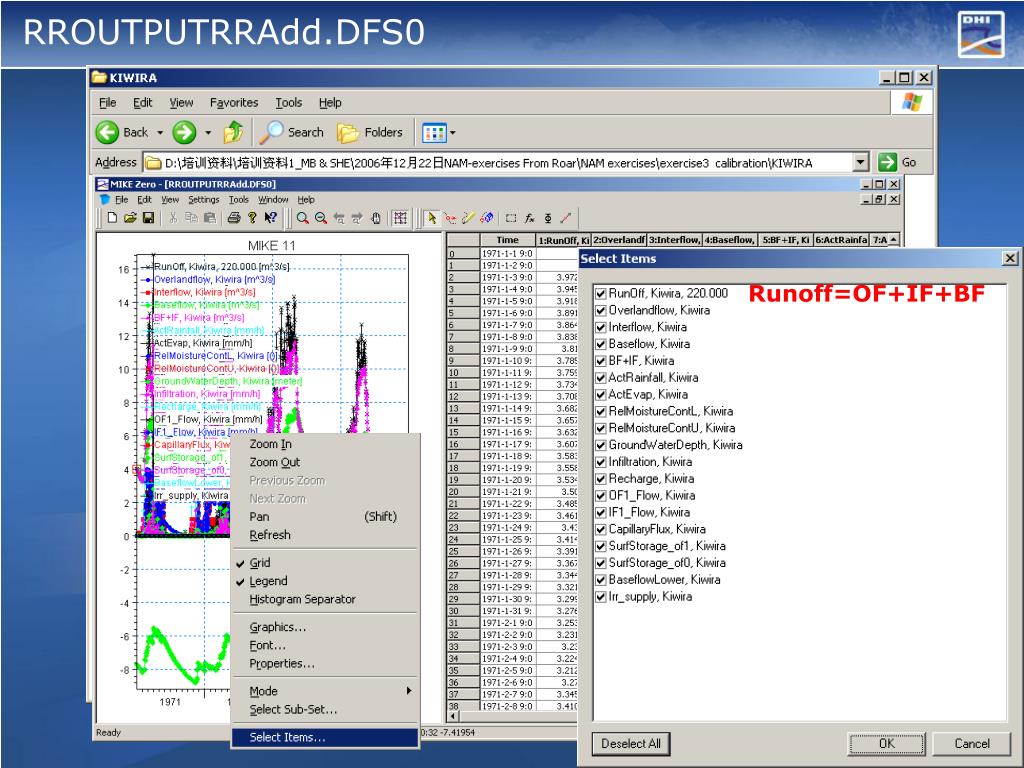

  19. RROUTPUTRRAdd.DFS0 可将后缀名称.res11改为.dfs0 Runoff=OF+IF+BF

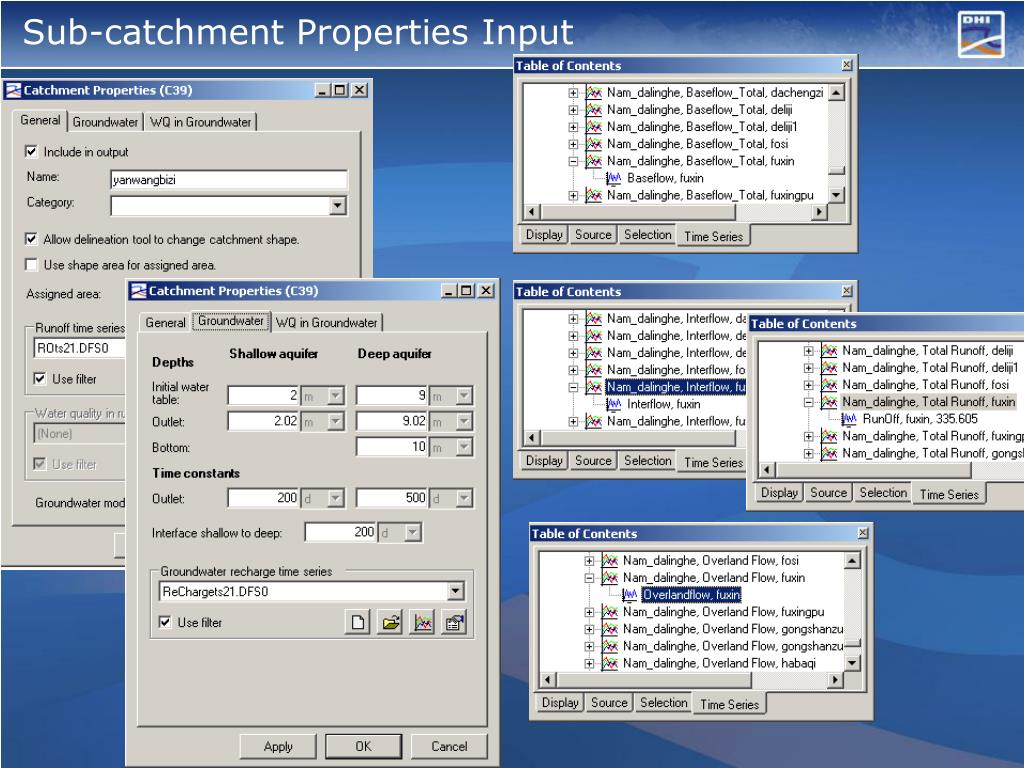

  20. Sub-catchment Properties Input

  21. MIKE BASIN_NAM部分介绍 谢 谢 ！
