Generation of a three-pase (simmetric) votage system

Generation of a three-pase (simmetric) votage system. Three-Phase Simmetric Voltage System: Three voltage sources with the same rms value and frequency, but shifted 2 /3 radians (120 degrees) each to other. Blachy (wypraski) z których się pakietuje rdzenie stojanów i wirników.

yepa
Download Presentation

Generation of a three-pase (simmetric) votage system

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

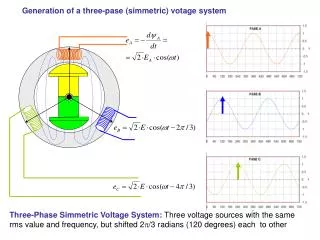

  1. Generation of a three-pase (simmetric) votage system Three-Phase Simmetric Voltage System: Three voltage sources with the same rms value and frequency, but shifted 2/3 radians (120 degrees) each to other

  2. Blachy (wypraski) z których się pakietuje rdzenie stojanów i wirników Rdzeń pakietowany ogranicza amplitudy prądów wirowych. Zmniejszają się więc straty od prądów wirowych. Do strat w żelazie zaliczamy też straty histerezowe.

  3. Charakterystyki magnesowania i stratności blach Charakterystyka blach wysokokrzemowych, zimnowalcowanych zależy od kierunku walcowania. Stratność blach wysokokrzemowych zimnowalcowanych zależy od kierunku pola w stosunku do kierunku walcowania.

  4. Równania Lagrange’a: Magazyny energii potencjalnej. Energia potencjalna zależy od współrzędnych uogólnionych. Energia ta NIE zależy od pochodnych tych współrzędnych. W granicach liniowości.

  5. Magazyny energii kinetycznej. Energia kinetyczna zależy od POCHODNYCH współrzędnych uogólnionych, a nie tylko ich samych współrzędnych. Dla magazynów liniowych, lub dla liniowych zakresów magazynów nieliniowych, Energia jest równa CoEnergii. Formalizm Lagrange’a bazuje na CoEnergii.

  6. Energia kinetyczna i CoEnergia kinetyczna Energia: CoEnergia: Relacja J i tzw. GieDeKwadrat: Dla większej liczby cewek:

  7. Funkcja i równania Lagrange’a: Funkcja Lagrange’a: Równania Lagrange’a dla każdej i-tej współrzędnej uogólnionej:

  8. Maszyna synchroniczna 2-fazowa

  9. Maszyna synchroniczna 2-fazowa - funkcja Lagrange’a Indukcyjności: Równanie Lagrange’a dla obwodu z prądem 1szym:

  10. Równanie mechaniczne: lub: gdzie:

  11. Stan ustalony: Wtedy: = stały, niezależny od czasu ! Aby wirnik nie przyspieszał i nie zwalniał:

  12. Równanie napięciowe: Więc napięcie zasilania musi być funkcja sinusoidalną: Równaniu napięciowemu można przypisać równanie zespolone, podobnie jak w metodzie symbolicznej: lub: To równanie ilustrujemy wykresem fazorowym

  13. Wykres fazorowy Dla normalnie budowanych maszyn rezystancja R1 jest mała w porównaniu do reaktancji. Więc, napięcie R1*Imx jest małe w porównaniu do innych. Stąd wykresy uproszczone: b - dla pracy generatorowej, c - dla pracy silnikowej.

  14. Wykres fazorowy dla obciążenia zerowego,przy zasilaniu napięciem sztywnym Zwiększanie prądu wzbudzenia I3 aż do wartości I30 prowadzi do wykresu b odpowiadającego biegowi jałowemu: maszyna pracuje pod pełnym napięciem, jednak pobiera z sieci zerowy prąd, gdyż Imx= 0. Dalsze zwiększanie prądu I3 prowadzi do wykresu c, czyli do tzw. przewzbudzenia, przy którym prąd pobierany z sieci wyprzedza napięcie. Maszyna stanowi dla sieci odbiornik pojemnościowy.
