Presentation Transcript
slide2
ความดันที่เกี่ยวข้องกับชีวิตประจำวันความดันที่เกี่ยวข้องกับชีวิตประจำวัน

*ความดันบรรยากาศตามสถานที่ต่างๆในเวลาต่างๆ

*ความดันในยางรถ

*ความดันก๊าซในถังหุงต้ม

ฯลฯ

slide3

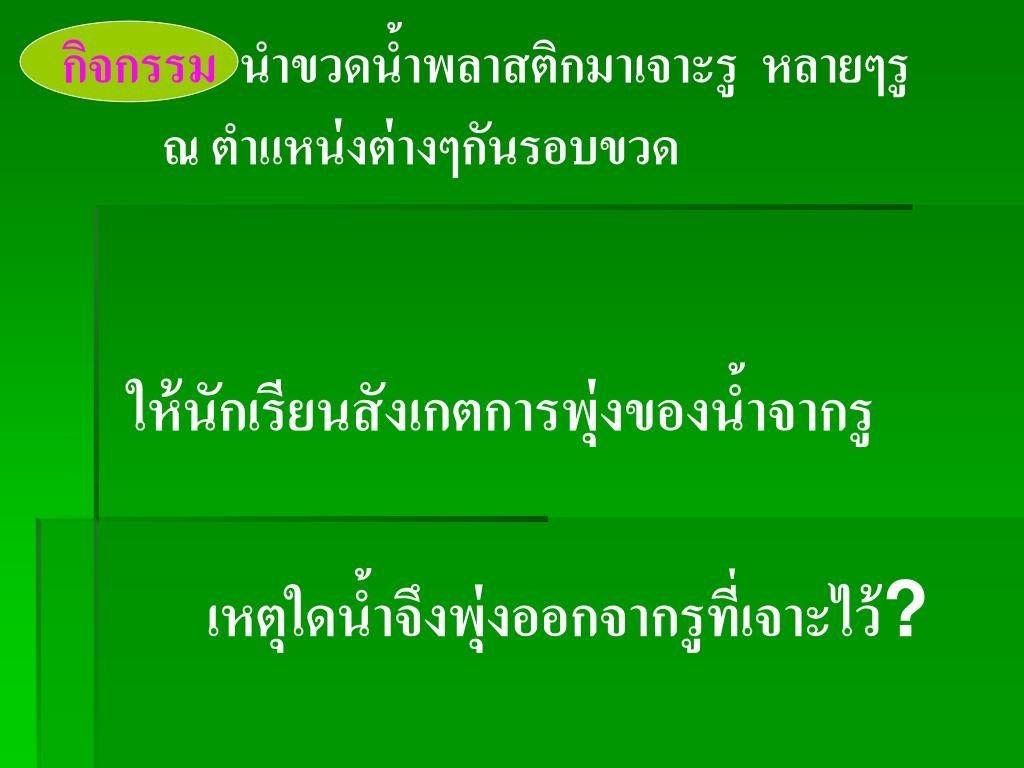

กิจกรรม นำขวดน้ำพลาสติกมาเจาะรู หลายๆรู ณ ตำแหน่งต่างๆกันรอบขวด

ให้นักเรียนสังเกตการพุ่งของน้ำจากรู

เหตุใดน้ำจึงพุ่งออกจากรูที่เจาะไว้?

slide4

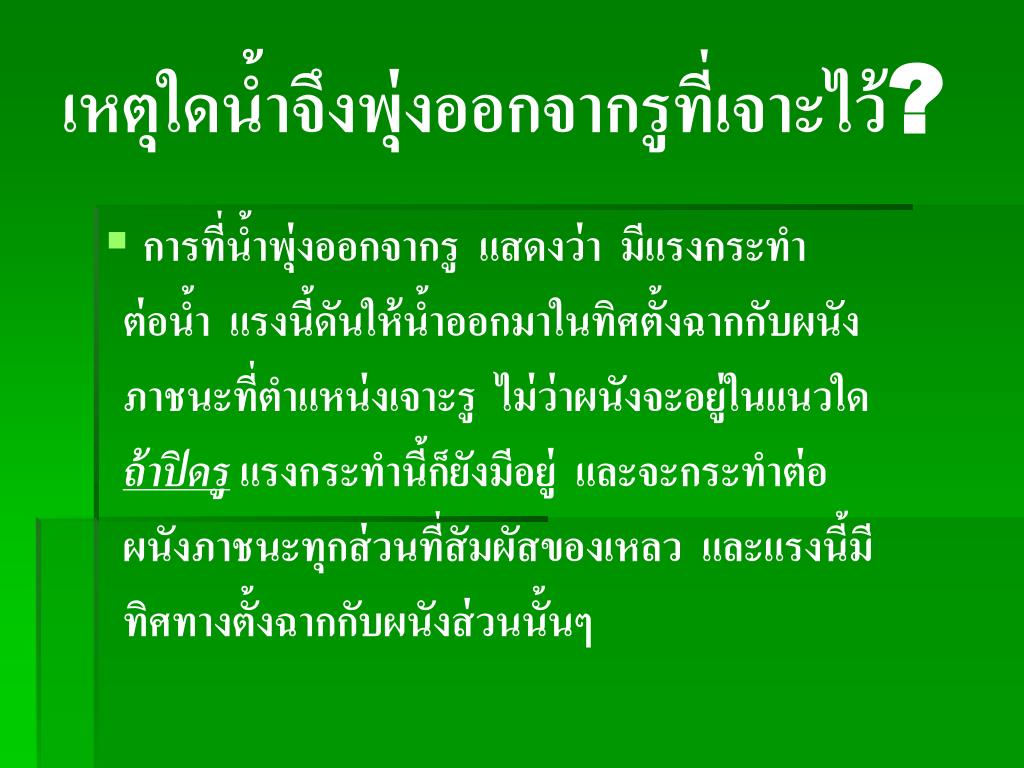

เหตุใดน้ำจึงพุ่งออกจากรูที่เจาะไว้?เหตุใดน้ำจึงพุ่งออกจากรูที่เจาะไว้?
  • การที่น้ำพุ่งออกจากรู แสดงว่า มีแรงกระทำ

ต่อน้ำ แรงนี้ดันให้น้ำออกมาในทิศตั้งฉากกับผนัง

ภาชนะที่ตำแหน่งเจาะรู ไม่ว่าผนังจะอยู่ในแนวใด

ถ้าปิดรู แรงกระทำนี้ก็ยังมีอยู่ และจะกระทำต่อ

ผนังภาชนะทุกส่วนที่สัมผัสของเหลว และแรงนี้มี

ทิศทางตั้งฉากกับผนังส่วนนั้นๆ

pressure

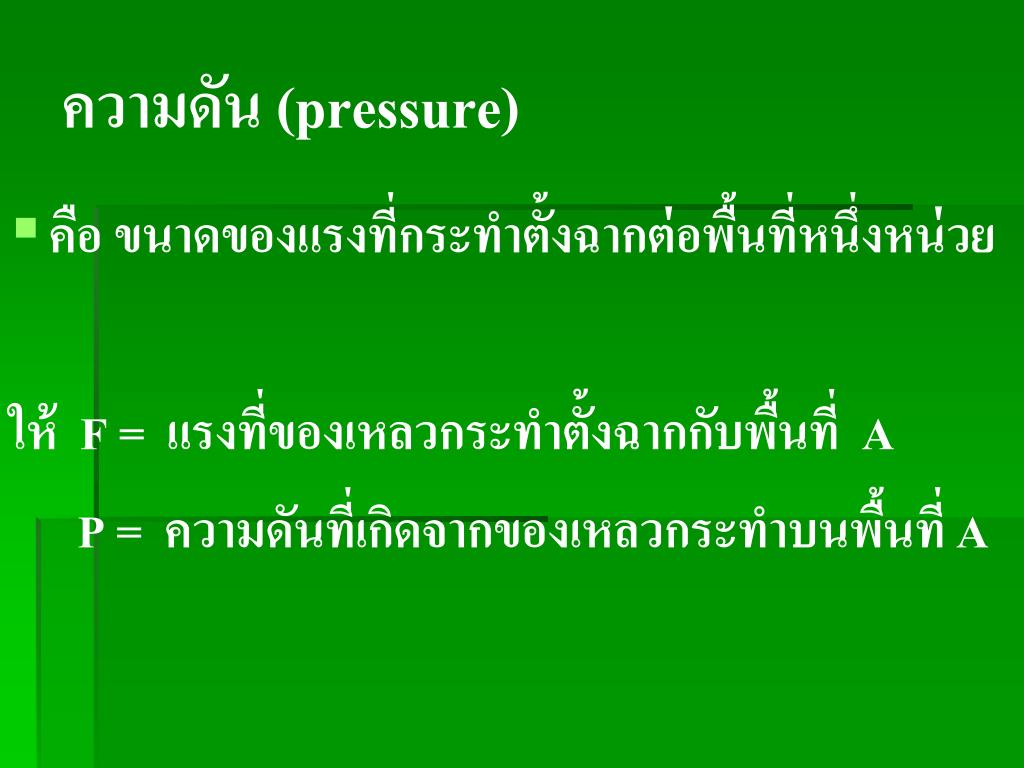

ความดัน (pressure)
  • คือ ขนาดของแรงที่กระทำตั้งฉากต่อพื้นที่หนึ่งหน่วย

ให้ F = แรงที่ของเหลวกระทำตั้งฉากกับพื้นที่ A

P = ความดันที่เกิดจากของเหลวกระทำบนพื้นที่ A

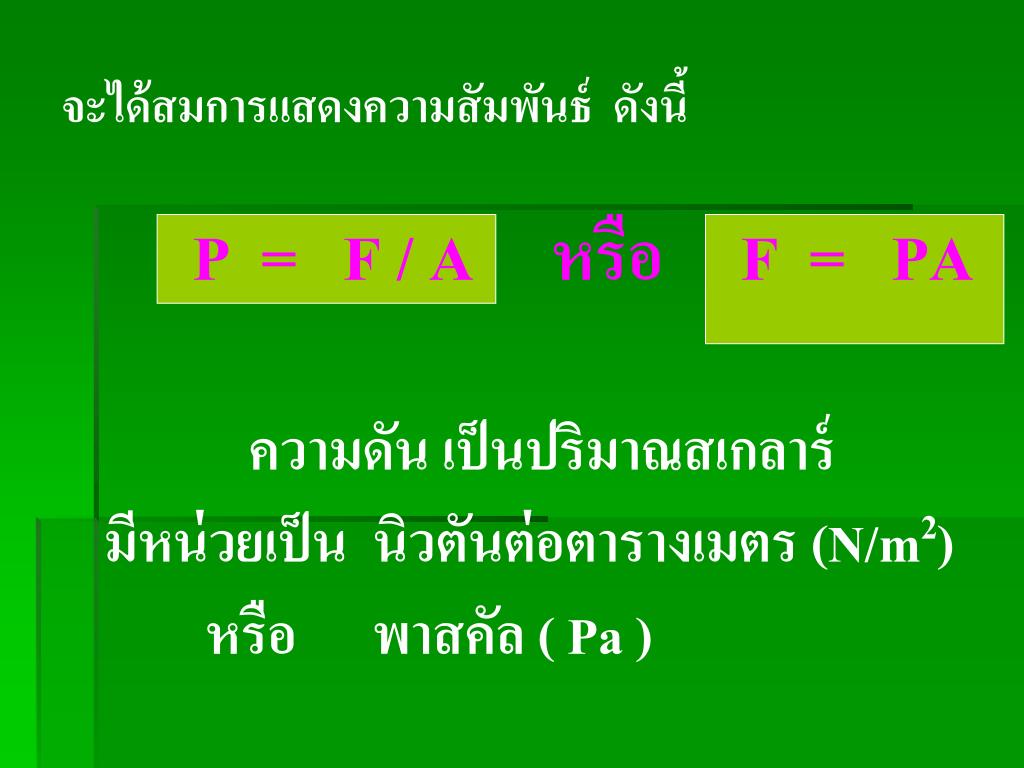

slide6
จะได้สมการแสดงความสัมพันธ์ ดังนี้

P = F / A หรือ F = PA

ความดัน เป็นปริมาณสเกลาร์

มีหน่วยเป็น นิวตันต่อตารางเมตร (N/m2)

หรือ พาสคัล ( Pa)

slide7

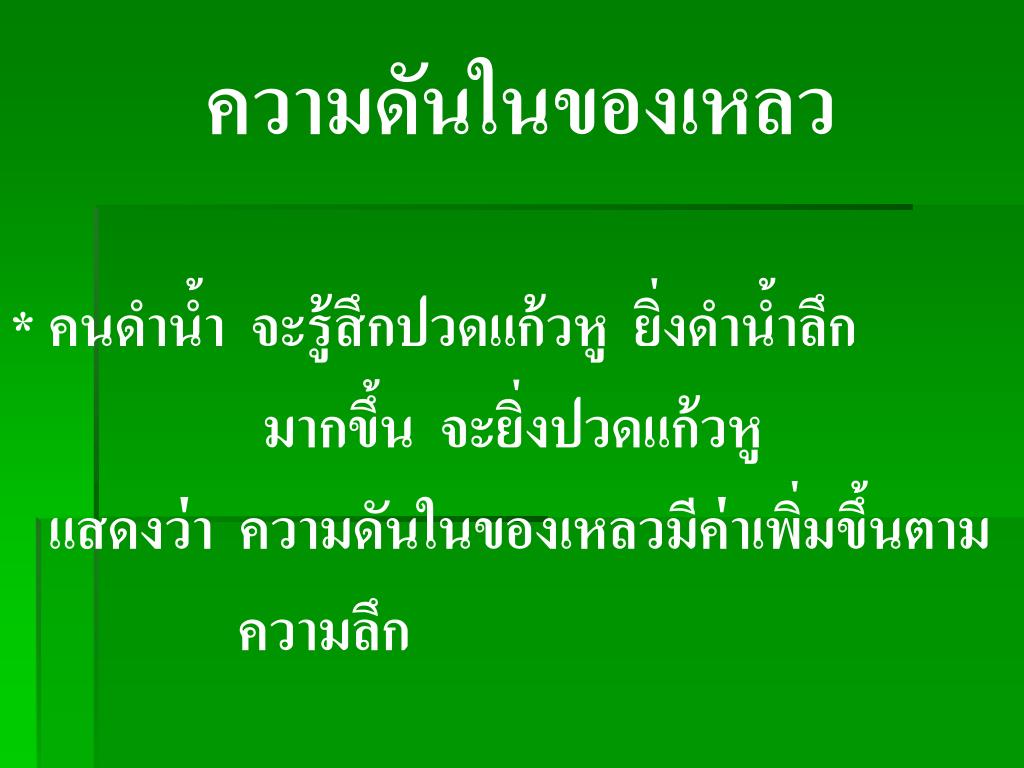

ความดันในของเหลว

* คนดำน้ำ จะรู้สึกปวดแก้วหู ยิ่งดำน้ำลึก

มากขึ้น จะยิ่งปวดแก้วหู

แสดงว่า ความดันในของเหลวมีค่าเพิ่มขึ้นตาม

ความลึก

slide8
ในของเหลวที่อยู่นิ่ง

ณ จุดใดๆที่อยู่ในระดับความลึกเดียวกัน

จะมีความดันเท่ากันเสมอ

slide9

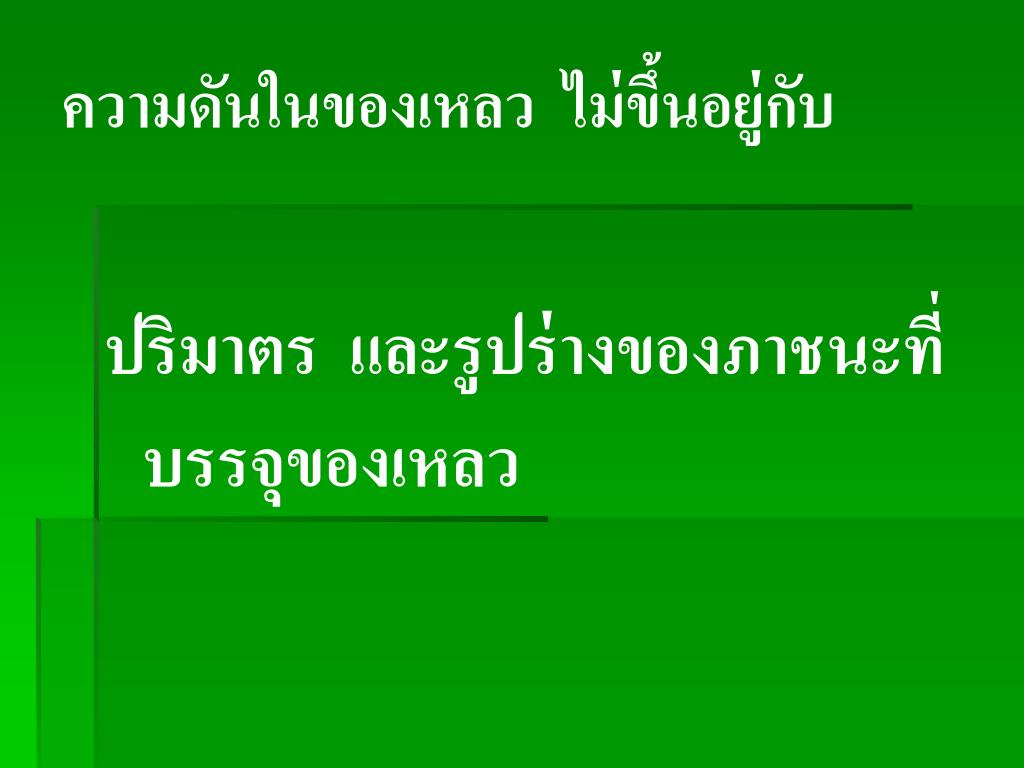

ความดันในของเหลว ไม่ขึ้นอยู่กับ

ปริมาตร และรูปร่างของภาชนะที่บรรจุของเหลว

slide11

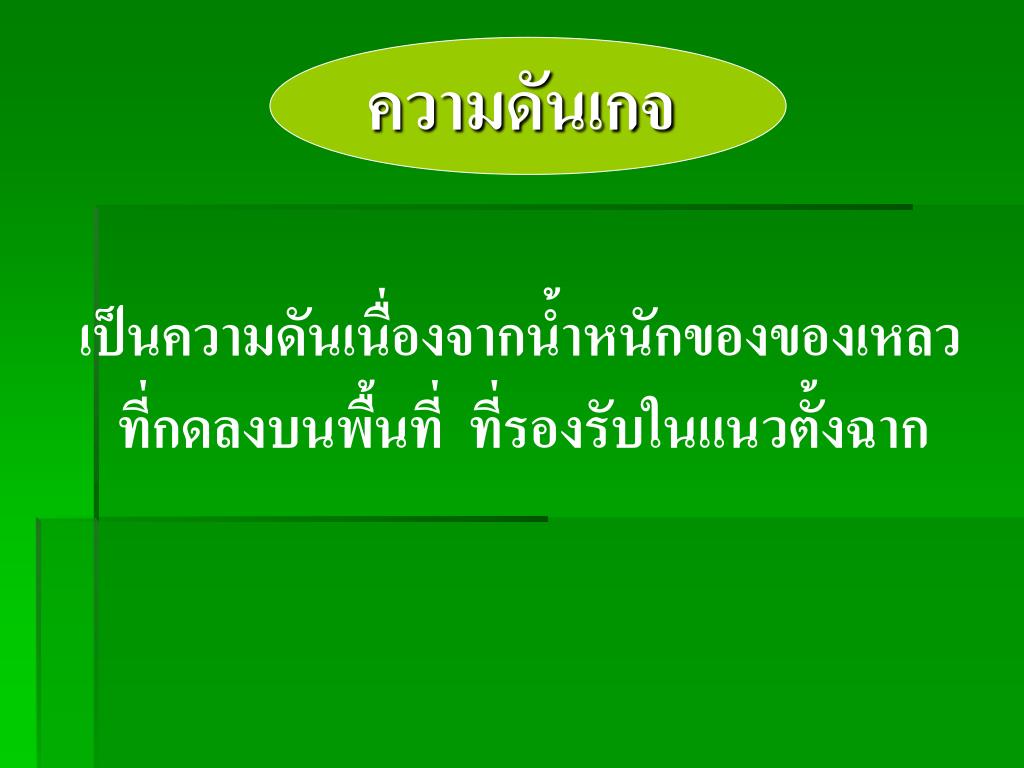

ความดันเกจ

เป็นความดันเนื่องจากน้ำหนักของของเหลว ที่กดลงบนพื้นที่ ที่รองรับในแนวตั้งฉาก

slide12

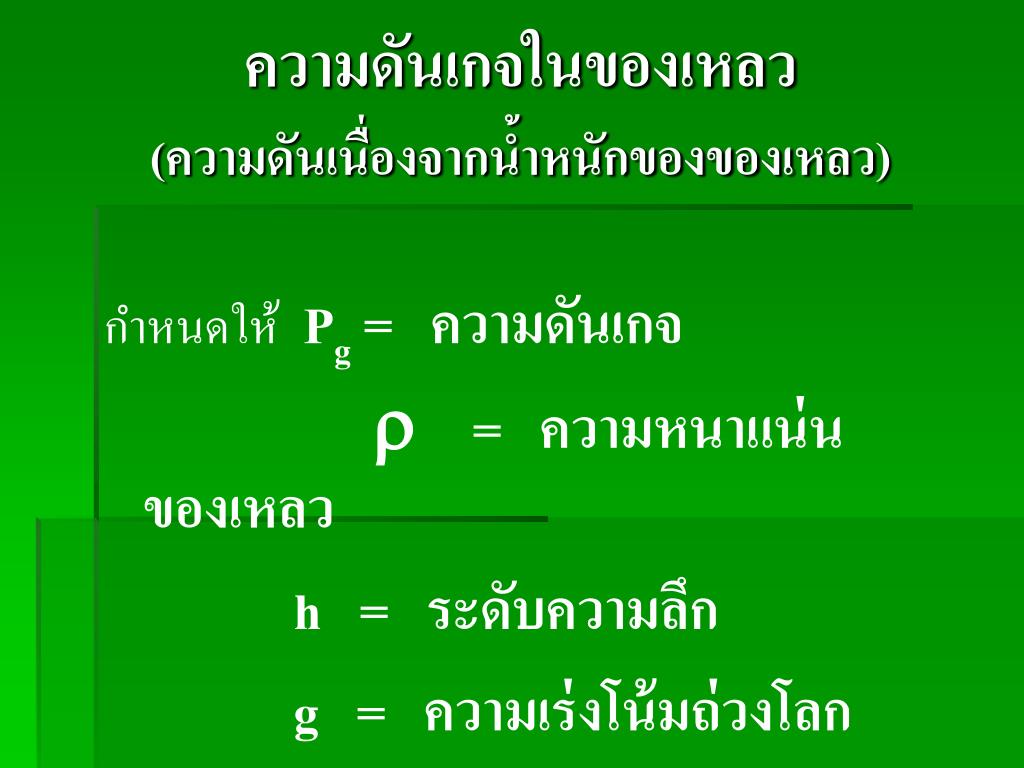

ความดันเกจในของเหลว(ความดันเนื่องจากน้ำหนักของของเหลว)ความดันเกจในของเหลว(ความดันเนื่องจากน้ำหนักของของเหลว)

กำหนดให้Pg = ความดันเกจ

 = ความหนาแน่นของเหลว

h = ระดับความลึก

g = ความเร่งโน้มถ่วงโลก

slide13
จะได้ว่า

ความดันเกจ =ขนาดของแรงดัน= น้ำหนักของเหลว

พื้นที่ในแนวตั้งฉาก พื้นที่ในแนวตั้งฉาก

Pg =F = mg = (v)g = (Ah)g = gh

A A A A

Pg =gh

slide14
***

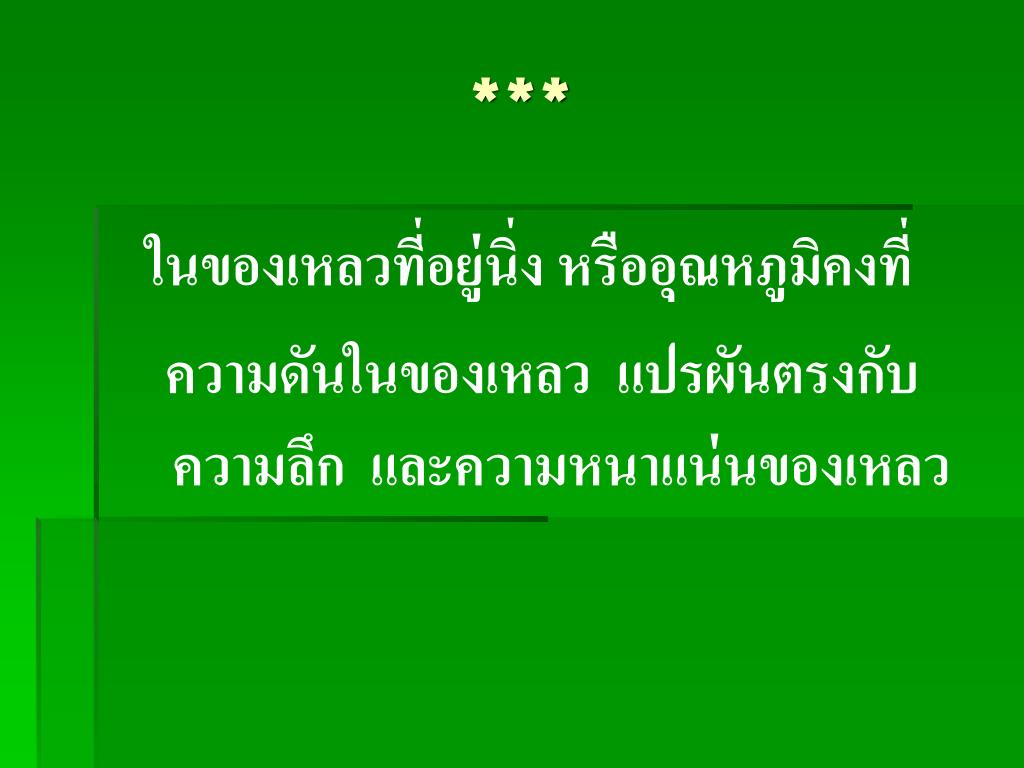

ในของเหลวที่อยู่นิ่ง หรืออุณหภูมิคงที่

ความดันในของเหลว แปรผันตรงกับ ความลึก และความหนาแน่นของเหลว

slide15

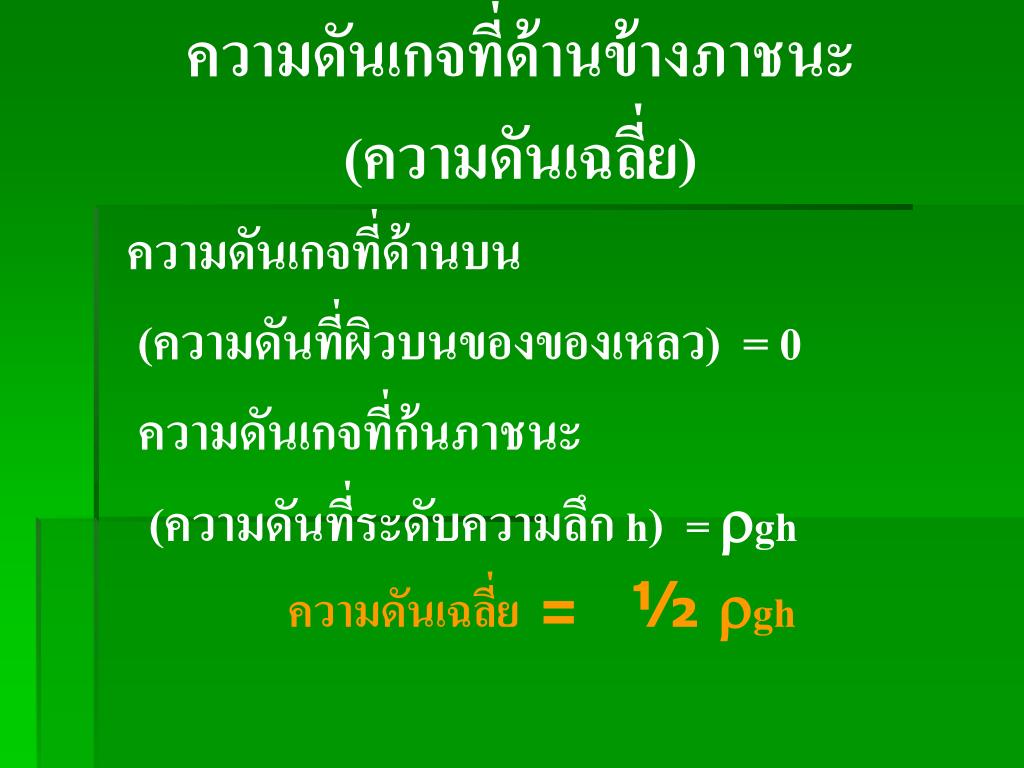

ความดันเกจที่ด้านข้างภาชนะ(ความดันเฉลี่ย)ความดันเกจที่ด้านข้างภาชนะ(ความดันเฉลี่ย)

ความดันเกจที่ด้านบน

(ความดันที่ผิวบนของของเหลว) = 0

ความดันเกจที่ก้นภาชนะ

(ความดันที่ระดับความลึก h) = gh

ความดันเฉลี่ย = ½ gh

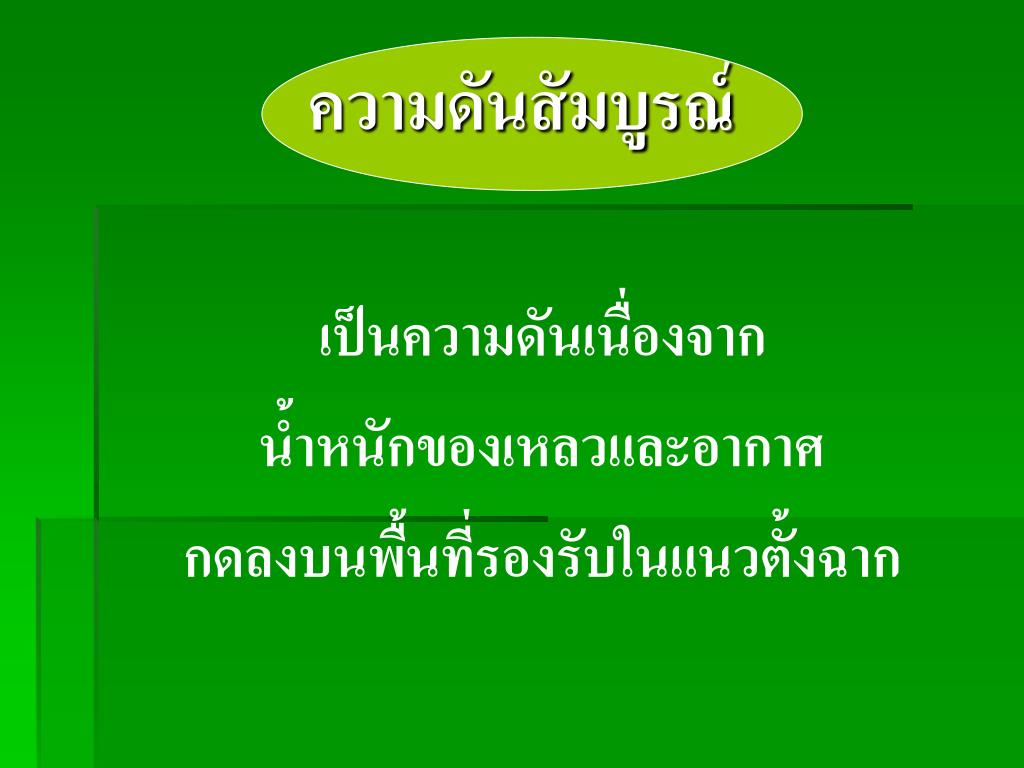

slide16
ความดันสัมบูรณ์

เป็นความดันเนื่องจาก

น้ำหนักของเหลวและอากาศ

กดลงบนพื้นที่รองรับในแนวตั้งฉาก

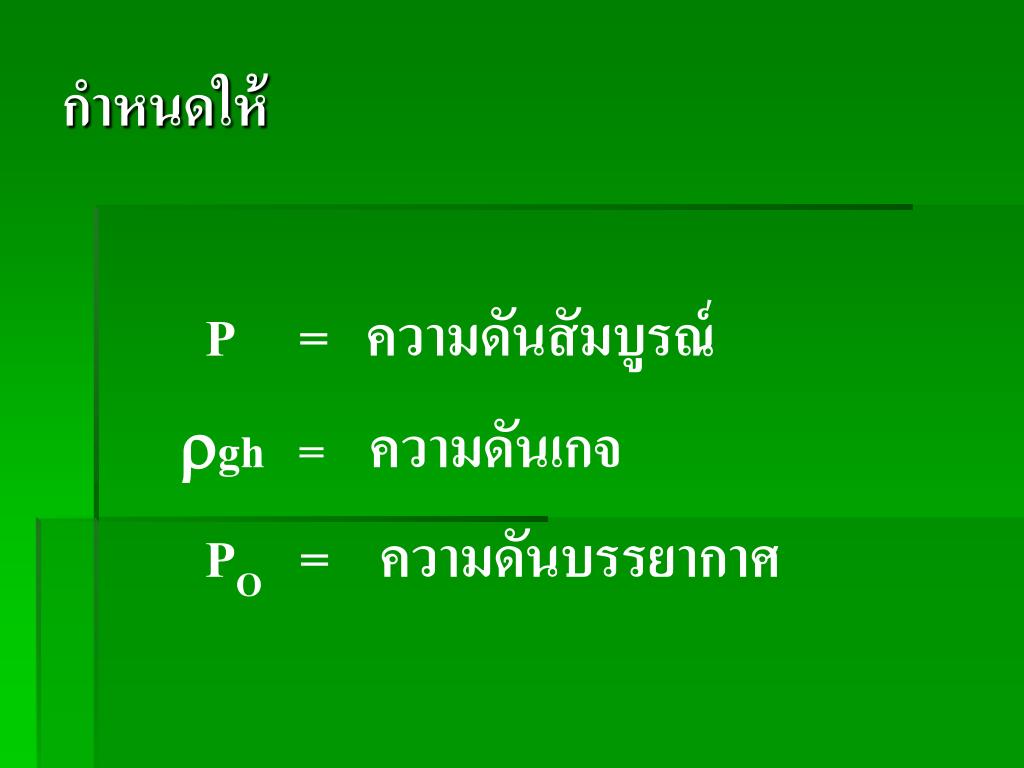

slide17
กำหนดให้

P = ความดันสัมบูรณ์

gh= ความดันเกจ

PO = ความดันบรรยากาศ

slide18

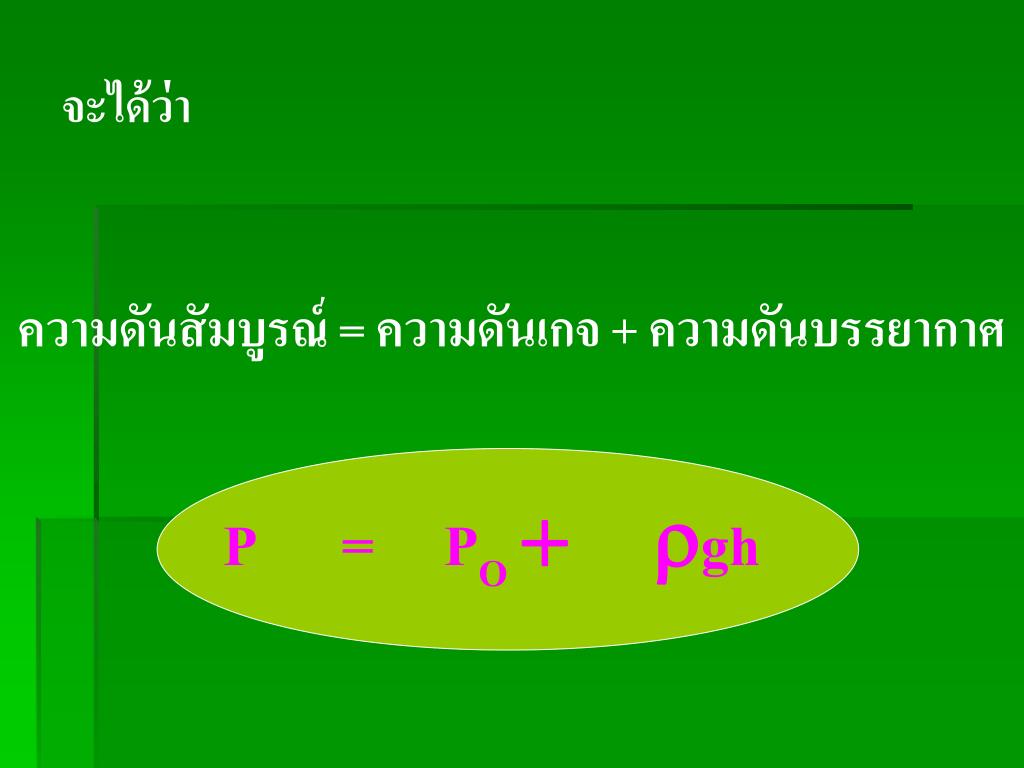

จะได้ว่า

ความดันสัมบูรณ์ = ความดันเกจ + ความดันบรรยากาศ

P =PO+ gh

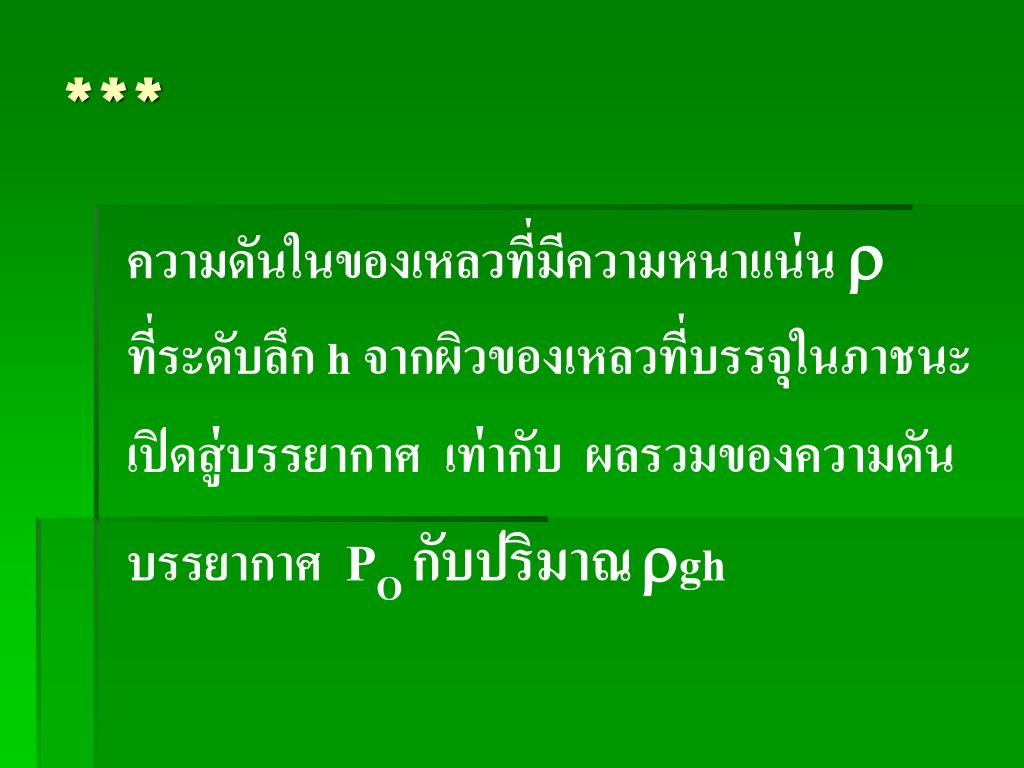

slide19
***

ความดันในของเหลวที่มีความหนาแน่น

ที่ระดับลึก h จากผิวของเหลวที่บรรจุในภาชนะ

เปิดสู่บรรยากาศ เท่ากับ ผลรวมของความดัน

บรรยากาศ POกับปริมาณgh

slide20

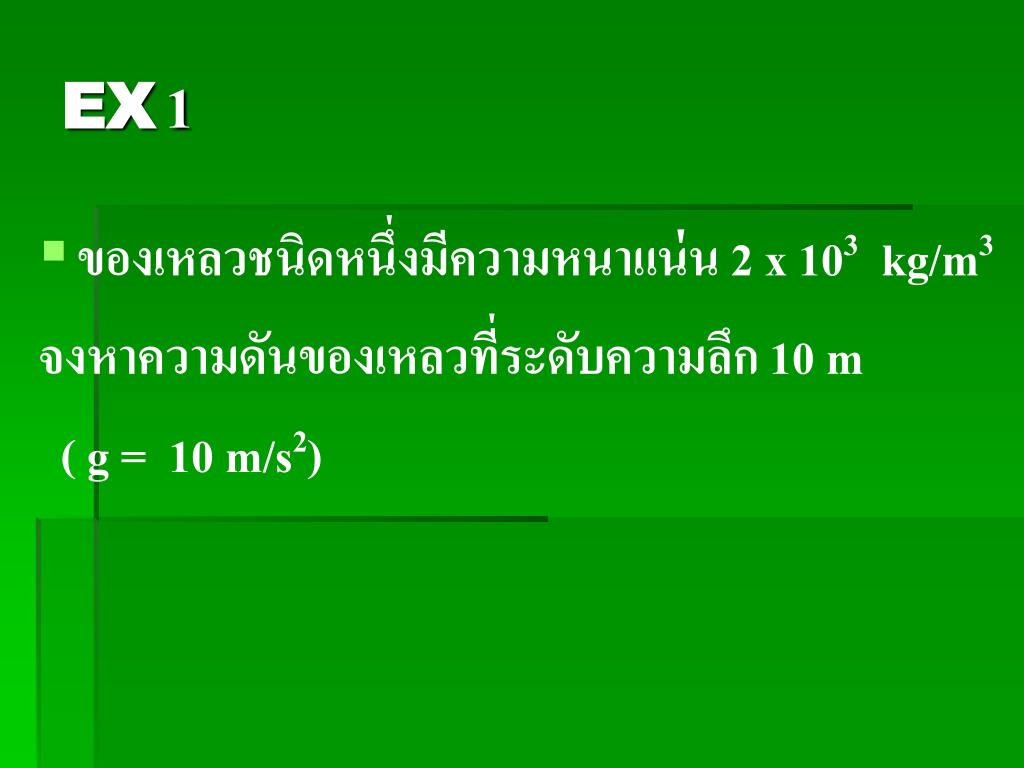

EX1
  • ของเหลวชนิดหนึ่งมีความหนาแน่น 2 x 103 kg/m3

จงหาความดันของเหลวที่ระดับความลึก 10 m

( g = 10 m/s2)

slide21
EX2
  • ของเหลวชนิดหนึ่ง ที่ระดับความลึก 10 m มีความดันเกจเท่ากับ 105 N/m2จงหาความดันสัมบูรณ์ของของเหลวที่ระดับความลึก 20 m

( กำหนด g = 10 m/s2 และ

ความดันบรรยากาศ = 105 N/m2)

slide22
EX3
  • เรือดำน้ำลำหนึ่งอยู่ที่ระดับลึก 100m

จงหาความดันเกจและความดันสัมบูรณ์ที่

ตัวเรือดำน้ำ ถ้าน้ำทะเลมีความหนาแน่น 1.024 x 103 kg/m3และความดันบรรยากาศ

ที่ระดับน้ำทะเลเป็น 1.013 x 103 Pa(ใช้g =9.8 )

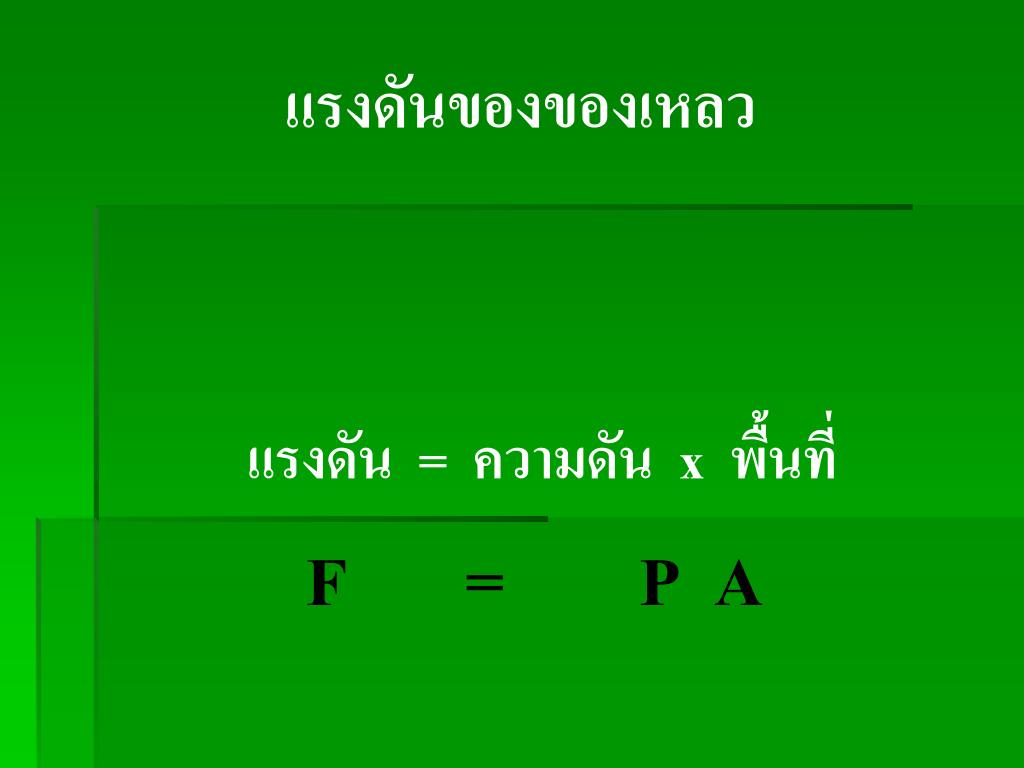

slide23
แรงดันของของเหลว

แรงดัน = ความดัน x พื้นที่

F = P A

slide24

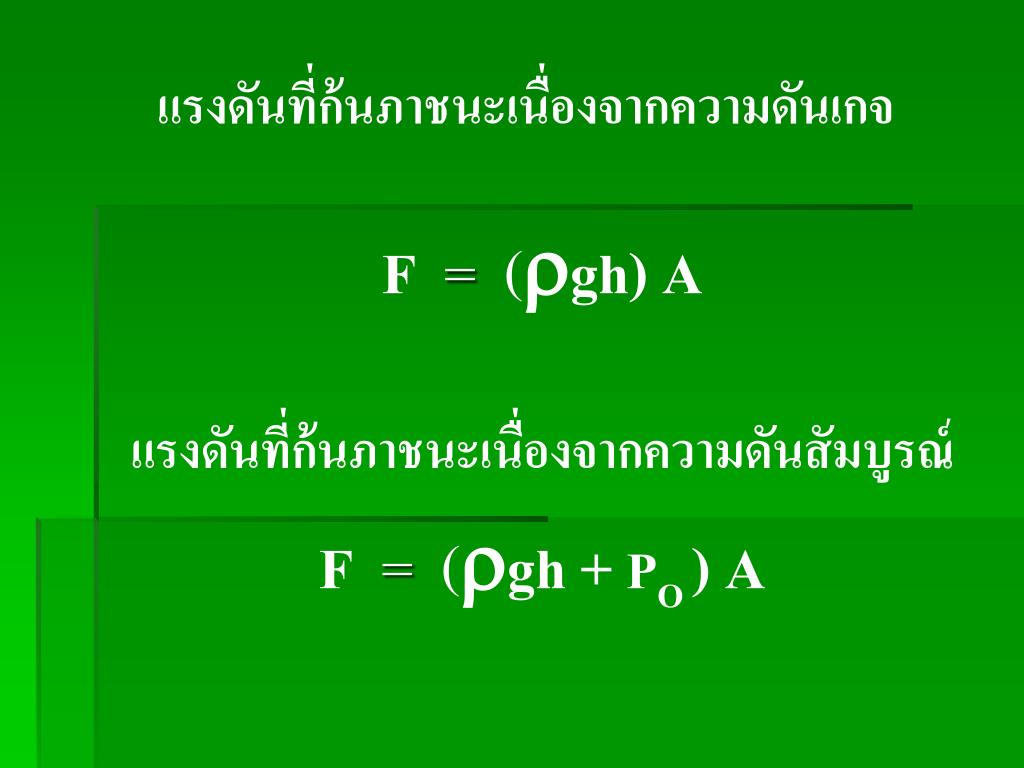

แรงดันที่ก้นภาชนะเนื่องจากความดันเกจแรงดันที่ก้นภาชนะเนื่องจากความดันเกจ

F = (gh) A

แรงดันที่ก้นภาชนะเนื่องจากความดันสัมบูรณ์

F = (gh + PO) A

slide25
แรงดันเฉลี่ยที่ด้านข้างตรงเนื่องจากความดันเกจแรงดันเฉลี่ยที่ด้านข้างตรงเนื่องจากความดันเกจ

แรงดันเฉลี่ย = ความดันเฉลี่ย x พื้นที่F = (Pgเฉลี่ย ) A

F = ½gL h2

slide26

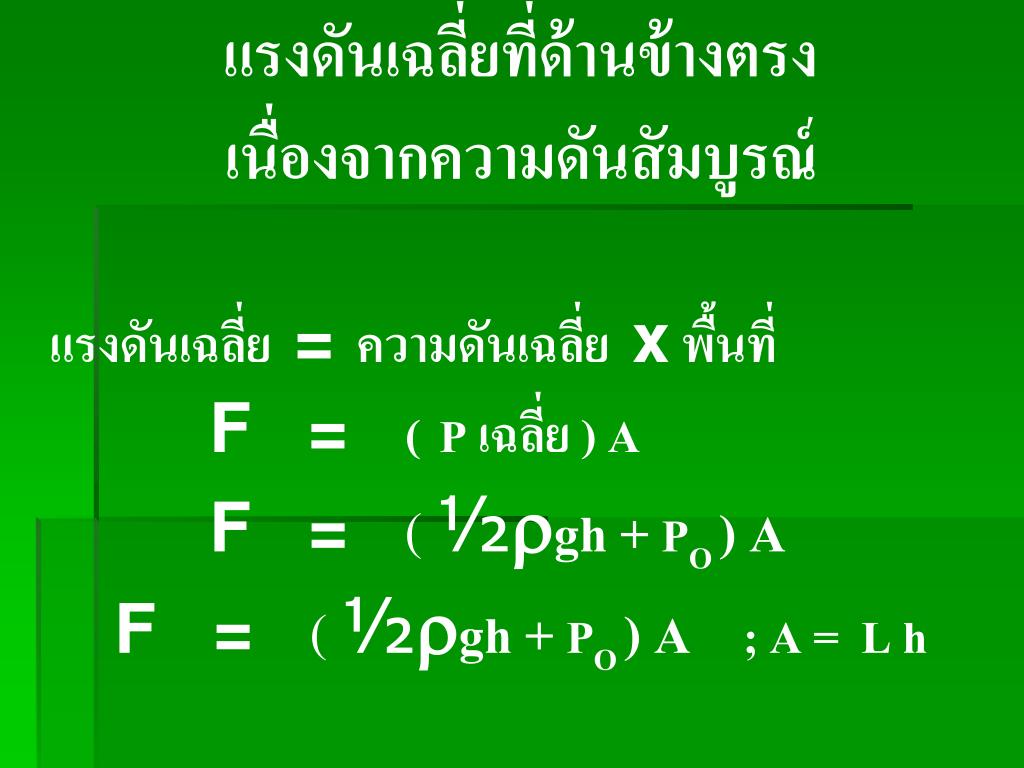

แรงดันเฉลี่ยที่ด้านข้างตรงเนื่องจากความดันสัมบูรณ์แรงดันเฉลี่ยที่ด้านข้างตรงเนื่องจากความดันสัมบูรณ์

แรงดันเฉลี่ย = ความดันเฉลี่ย x พื้นที่

F = (P เฉลี่ย ) A

F = (½gh + PO) A

F = (½gh + PO) A ; A = L h

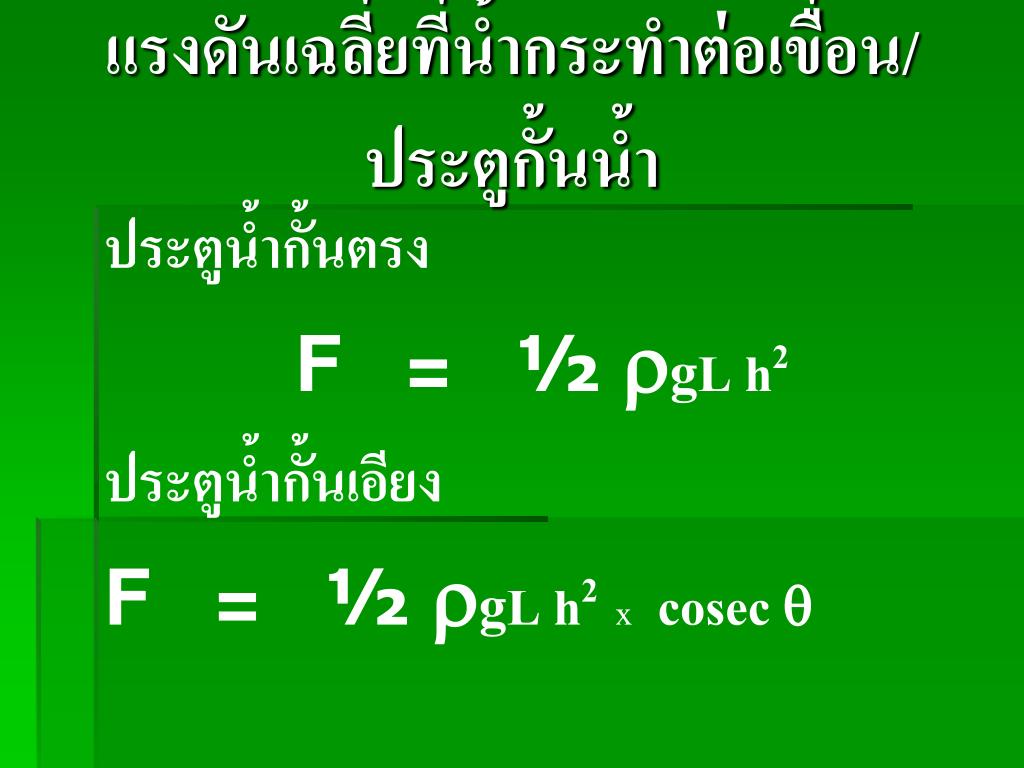

slide27
แรงดันเฉลี่ยที่น้ำกระทำต่อเขื่อน/ประตูกั้นน้ำแรงดันเฉลี่ยที่น้ำกระทำต่อเขื่อน/ประตูกั้นน้ำ

ประตูน้ำกั้นตรง

F = ½gL h2

ประตูน้ำกั้นเอียง

F = ½gL h2xcosec 

slide28

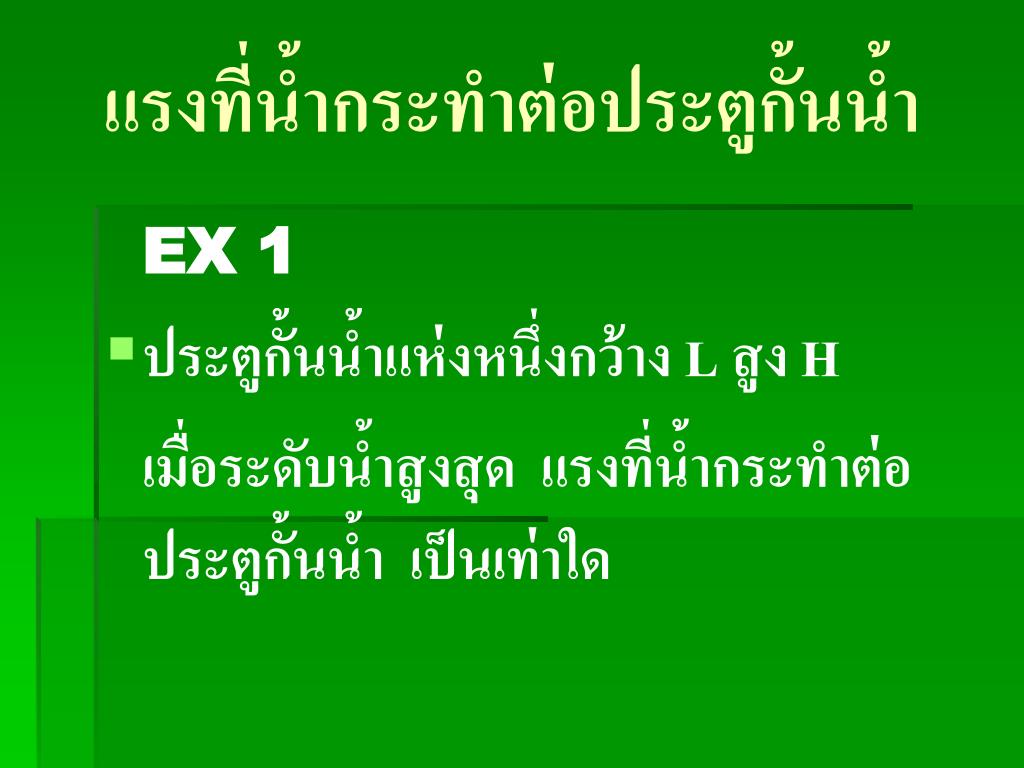

แรงที่น้ำกระทำต่อประตูกั้นน้ำแรงที่น้ำกระทำต่อประตูกั้นน้ำ

EX 1

  • ประตูกั้นน้ำแห่งหนึ่งกว้าง L สูง H

เมื่อระดับน้ำสูงสุด แรงที่น้ำกระทำต่อประตูกั้นน้ำ เป็นเท่าใด

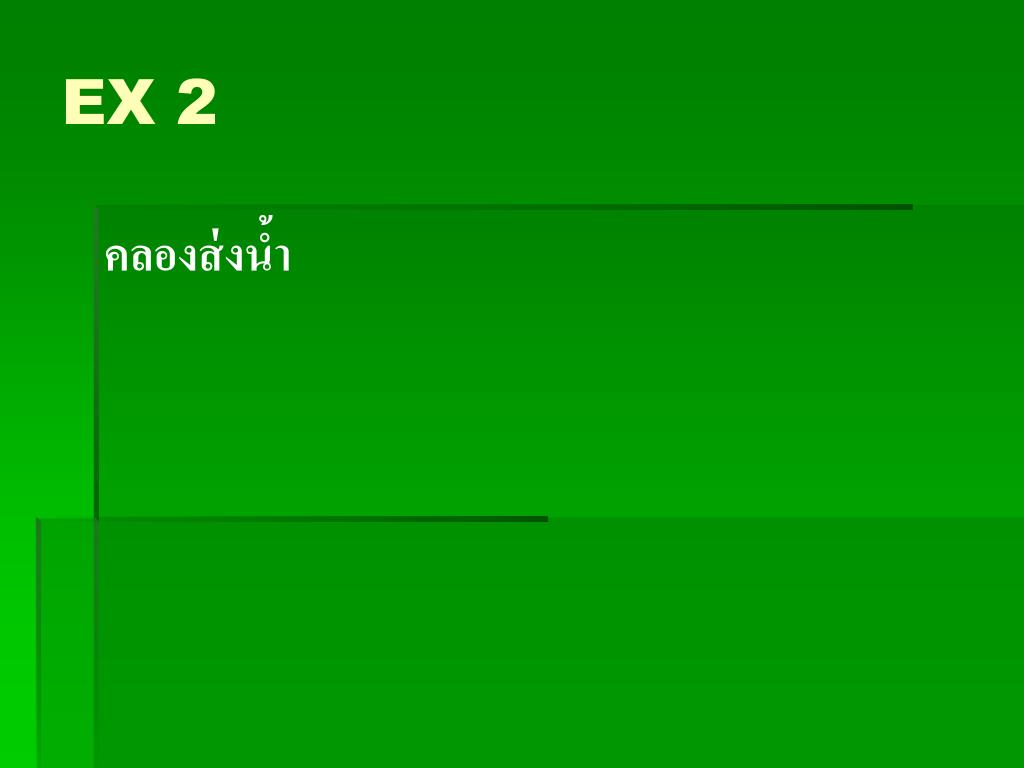

slide29
EX 2

คลองส่งน้ำ
