INTRODUÇÃO AO DATA MATRIX

INTRODUÇÃO AO DATA MATRIX. Formato do símbolo Introduzido em 1995 Normalização lançada em 1996 Necessário zona de silêncio ao redor do perímetro As bordas são compostas de 2 faixas em formato de “L” e 2 lados alternando elementos claros e escuros

yehuda
Download Presentation

INTRODUÇÃO AO DATA MATRIX

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

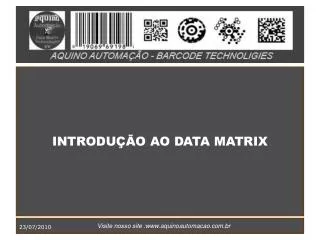

  1. INTRODUÇÃO AO DATA MATRIX Visite nosso site :www.aquinoautomacao.com.br

  2. Formato do símbolo Introduzido em 1995 Normalização lançada em 1996 Necessário zona de silêncio ao redor do perímetro As bordas são compostas de 2 faixas em formato de “L” e 2 lados alternando elementos claros e escuros As bordas são um padrão de referência para determinação do tamanho, orientação e distorção do símbolo. Faixa de dimensões do símbolo: de 10x10 a 144x144 Capacidade máxima: 2.335 alfanumérico, 3116 numérico, ou 1556 bytes Visite nosso site :www.aquinoautomacao.com.br

  3. Estrutura do símbolo Elemento(módulo) Célula em formato quadrado que codifica um bit da dados binário = “0” binário = “1” binário Dimensão consistente por todo o código. Dependente da referência de cor Zona de Silêncio A especificação AIM requer uma largura de no mínimo um elemento de cada lado do símbolo. Visite nosso site :www.aquinoautomacao.com.br

  4. Estrutura do símbolo (continuação) Estrutura de referência As linhas e colunas periféricas são compostas de duas linhas sólidas e duas linhas alternando claro e escuro Estrutura padrão de referência usada para definir tamanho físico, orientação, distorção e o número de linhas e colunas Região de dados A área dentro da referência contém dados e palavras de código de correção de erros Visite nosso site :www.aquinoautomacao.com.br

  5. Região de dados do símbolo O símbolo pode possuir múltiplas regiões de dados Máxima capacidade de dados para Uma simples região de dados 88 numérico 64 alfa/numérico O formato do símbolo pode ser quadrado ou retangular Forma retangular aplicável somente para norma ECC 200 Visite nosso site :www.aquinoautomacao.com.br

  6. Fatores Adicionais Densidade do símbolo Codifica 50 caracteres em 6mm x 6mm quadrados Versatilidade do símbolo Legível em 360° com tecnologia 2D CCD Visite nosso site :www.aquinoautomacao.com.br

  7. Vantagens e desvantagens Vantagens Desvantagens Tamanho pequeno Hardware dispendioso Não requer orientação Lento para processar Facilidade para imprimir Recurso de correção de erros faz dele um código seguro e robusto Visite nosso site :www.aquinoautomacao.com.br

  8. Mais informações Se você tem ainda mais questões sobre esse assunto, envie e-mail para : contato@aquinoautomacao.com.br ou ligue para: (11) 4526-5720 (11) 8790-1037 Visite nosso site :www.aquinoautomacao.com.br
