BAB I KONSEP JARINGAN KOMPUTER

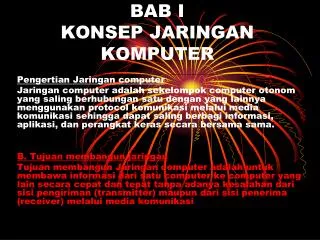

1. BAB IKONSEP JARINGAN KOMPUTER Pengertian Jaringan computer Jaringan computer adalah sekelompok computer otonom yang saling berhubungan satu dengan yang lainnya menggunakan protocol komunikasi melalui media komunikasi sehingga dapat saling berbagi informasi, aplikasi, dan perangkat keras secara bersama sama. B. Tujuan membangun jaringan Tujuan membangun Jaringan computer adalah untuk membawa informasi dari satu computer ke computer yang lain secara cepat dan tepat tanpa adanya kesalahan dari sisi pengiriman (transmitter) maupun dari sisi penerima (receiver) melalui media komunikasi.

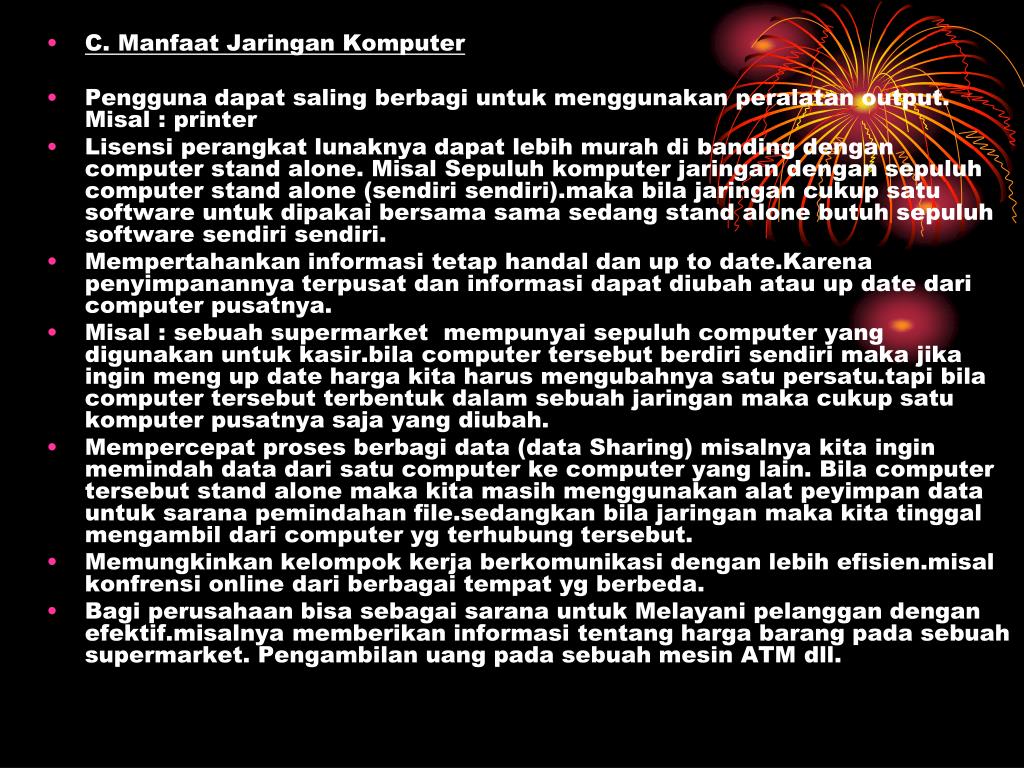

2. C. Manfaat Jaringan Komputer Pengguna dapat saling berbagi untuk menggunakan peralatan output. Misal : printer Lisensi perangkat lunaknya dapat lebih murah di banding dengan computer stand alone. Misal Sepuluh komputer jaringan dengan sepuluh computer stand alone (sendiri sendiri).maka bila jaringan cukup satu software untuk dipakai bersama sama sedang stand alone butuh sepuluh software sendiri sendiri. Mempertahankan informasi tetap handal dan up to date.Karena penyimpanannya terpusat dan informasi dapat diubah atau up date dari computer pusatnya. Misal : sebuah supermarket mempunyai sepuluh computer yang digunakan untuk kasir.bila computer tersebut berdiri sendiri maka jika ingin meng up date harga kita harus mengubahnya satu persatu.tapi bila computer tersebut terbentuk dalam sebuah jaringan maka cukup satu komputer pusatnya saja yang diubah. Mempercepat proses berbagi data (data Sharing) misalnya kita ingin memindah data dari satu computer ke computer yang lain. Bila computer tersebut stand alone maka kita masih menggunakan alat peyimpan data untuk sarana pemindahan file.sedangkan bila jaringan maka kita tinggal mengambil dari computer yg terhubung tersebut. Memungkinkan kelompok kerja berkomunikasi dengan lebih efisien.misal konfrensi online dari berbagai tempat yg berbeda. Bagi perusahaan bisa sebagai sarana untuk Melayani pelanggan dengan efektif.misalnya memberikan informasi tentang harga barang pada sebuah supermarket. Pengambilan uang pada sebuah mesin ATM dll.

3. D. Pembagian Jaringan Komputer berdasarkan Jarak Jarak merupakan factor terpenting dalam membangun sebuah jaringan computer. Berdasarkan Jarak dan Area kerjanya Jaringan computer dibedakan menjadi : 1.Local Area Network (LAN) yaitu suatu jaringan computer yang mempunyai jarak terjauh 1000 m.Contoh Jaringan Komputer pada suatu Kantor, Supermarket dll 2. Metropolitan Area Network (MAN) Prinsipnya sama dengan LAN tapi jaraknya saja yg berbeda yaitu 10 km sampai dengan 50 Km.MAN merupakan alternatif pembuatan jaringan antar kantor dalam suatu kota. 3. Wide Area Network (WAN) jarak yang lebih luas lagi dari MAN dan biasanya antar kota, antar pulau dan anatr negara.Dapat dikatakan sama dengan internet.

4. E. Berdasarkan fungsinya jaringan computer dibedakan menjadi dua yaitu : • Client-server • Yaitu jaringan komputer dengan komputer yang didedikasikan khusus sebagai server. Sebuah service/layanan bisa diberikan oleh sebuah komputer atau lebih. bisa juga banyak service/layanan yang diberikan oleh satu komputer. • Peer to peer • Yaitu jaringan komputer dimana setiap host dapat menjadi server dan juga menjadi client secara bersamaan. Contohnya dalam file sharing antar komputer di Jaringan Windows Network ada 5 komputer (kita beri nama A,B,C,D dan E) yang memberi hak akses terhadap file yang dimilikinya. Pada satu saat A mengakses file share dari B bernama data_nilai.xls dan juga memberi akses file soal_uas.doc kepada C. Saat A mengakses file dari B maka A berfungsi sebagai client dan saat A memberi akses file kepada C maka A berfungsi sebagai server. Kedua fungsi itu dilakukan oleh A secara bersamaan maka jaringan seperti ini dinamakan peer to peer.

5. F. Arsitektur FISIK atau Topologi Jaringan. • 1. Jaringan BUS • Pada topologi bus dua unjung jaringan harus diakhiri dengan sebuah terminator. Barel connector dapat digunakan untuk memperluasnya. Jaringan hanya terdiri dari satu saluran kabel yang menggunakan kabel BNC. Komputer yang ingin terhubung ke jaringan dapat mengkaitkan dirinya dengan mentap Ethernetnya sepanjang kabel. • * Keunggulan topologi Bus adalah pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain. • *Kelemahan dari topologi ini adalah bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan.

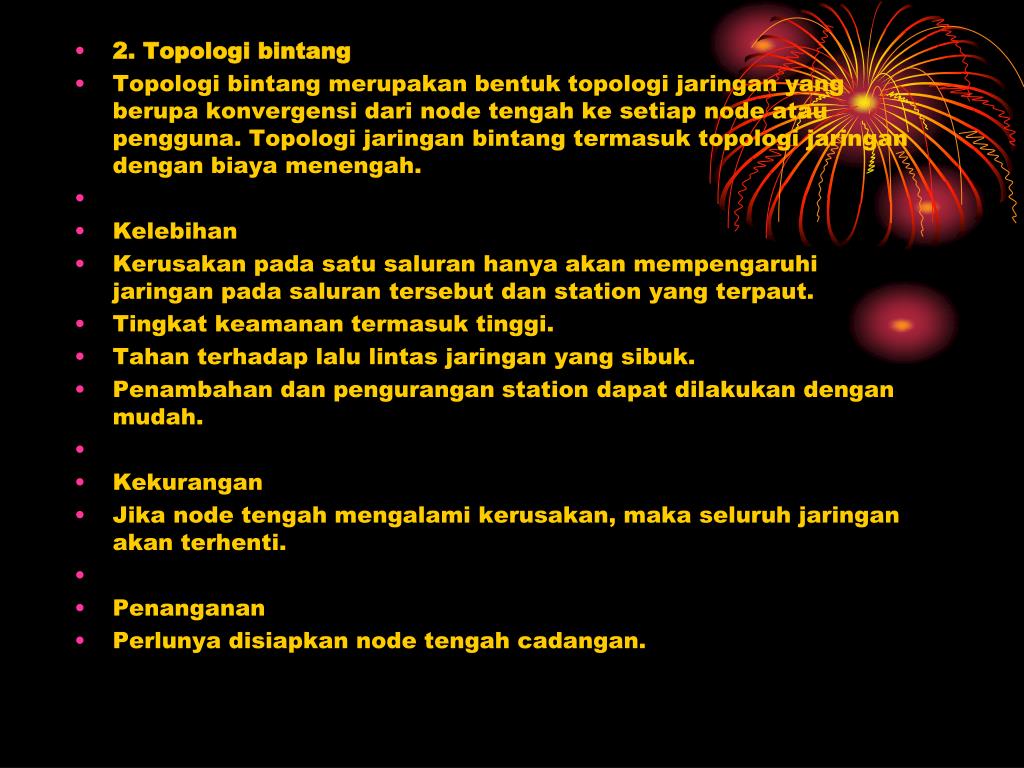

6. 2. Topologi bintang • Topologi bintang merupakan bentuk topologi jaringan yang berupa konvergensi dari node tengah ke setiap node atau pengguna. Topologi jaringan bintang termasuk topologi jaringan dengan biaya menengah. • Kelebihan • Kerusakan pada satu saluran hanya akan mempengaruhi jaringan pada saluran tersebut dan station yang terpaut. • Tingkat keamanan termasuk tinggi. • Tahan terhadap lalu lintas jaringan yang sibuk. • Penambahan dan pengurangan station dapat dilakukan dengan mudah. • Kekurangan • Jika node tengah mengalami kerusakan, maka seluruh jaringan akan terhenti. • Penanganan • Perlunya disiapkan node tengah cadangan.

7. 3. Topologi CINCIN • Topologi cincin adalah topologi jaringan berbentuk rangkaian titik yang masing-masing terhubung ke dua titik lainnya, sedemikian sehingga membentuk jalur melingkar membentuk cincin. Pada topologi cincin, komunikasi data dapat terganggu jika satu titik mengalami gangguan. Jaringan FDDI mengantisipasi kelemahan ini dengan mengirim data searah jarum jam dan berlawanan dengan arah jarum jam secara bersamaan. • Kelebihan • Hemat kabel • Tidak akan terjadi tabrakan pengiriman data (collision), karena pada satu waktu hanya satu node yang dapat mengirimkan data • Kelemahan • a. Peka kesalahan, sehingga jika terdapat gangguan di suatu node mengakibatkan terganggunya seluruh jaringan. • b. Pengembangan jaringan lebih kaku. • c. Sulit mendeteksi kerusakan • d. Dapat terjadi collision[dua paket data tercampur] • f. Diperlukan penanganan dan pengelolaan khusus

8. 4. Topologi mesh • Topologi jala atau Topologi mesh adalah suatu bentuk hubungan antar perangkat dimana setiap perangkat terhubung secara langsung ke perangkat lainnya yang ada di dalam jaringan. Akibatnya, dalam topologi mesh setiap perangkat dapat berkomunikasi langsung dengan perangkat yang dituju (dedicated links). • Dengan demikian maksimal banyaknya koneksi antar perangkat pada jaringan bertopologi mesh ini dapat dihitung yaitu sebanyak n(n-1)/2. Selain itu karena setiap perangkat dapat terhubung dengan perangkat lainnya yang ada di dalam jaringan maka setiap perangkat harus memiliki sebanyak n-1 Port Input/Output (I/O ports).

9. KELEBIHAN TOPOLOGI MESH: • Hubungan dedicated links menjamin data langsung dikirimkan ke komputer tujuan tanpa harus melalui komputer lainnya sehingga dapat lebih cepat karena satu link digunakan khusus untuk berkomunikasi dengan komputer yang dituju saja (tidak digunakan secara beramai-ramai/sharing). • Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan mempengaruhi koneksi komputer A dengan komputer lainnya. • Privacy dan security pada topologi mesh lebih terjamin, karena komunikasi yang terjadi antara dua komputer tidak akan dapat diakses oleh komputer lainnya. • Memudahkan proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.

10. KEKURANGAN TOPOLOGI MESH : • Membutuhkan banyak kabel dan Port I/O. semakin banyak komputer di dalam topologi mesh maka diperlukan semakin banyak kabel links dan port I/O (lihat rumus penghitungan kebutuhan kabel dan Port). • Hal tersebut sekaligus juga mengindikasikan bahwa topologi jenis ini * Karena setiap komputer harus terkoneksi secara langsung dengan komputer lainnya maka instalasi dan konfigurasi menjadi lebih sulit. • Banyaknya kabel yang digunakan juga mengisyaratkan perlunya space yang memungkinkan di dalam ruangan tempat komputer-komputer tersebut berada. • Berdasarkan kelebihan dan kekurangannya, topologi mesh biasanya diimplementasikan pada komputer-komputer utama dimana masing-masing komputer utama tersebut membentuk jaringan tersendiri dengan topologi yang berbeda (hybrid network)

11. 5. Topologi Jaringan Pohon (Tree) • Topologi Jaringan Pohon (Tree) Topologi jaringan ini disebut juga sebagai topologi jaringan bertingkat. Topologi ini biasanya digunakan untuk interkoneksi antar sentral denganhirarki yang berbeda. Untuk hirarki yang lebih rendah digambarkan pada lokasi yang rendah dan semakin keatas mempunyai hirarki semakin tinggi. Topologi jaringan jenis ini cocok digunakan pada sistem jaringan komputer . • KELEBIHAN : • KeLEBIHAN jaringan model pohon seperti ini adalah, dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Sebagai contoh, perusahaan dapat membentuk kelompok yang terdiri atas terminal pembukuan, serta pada kelompok lain dibentuk untuk terminal penjualan • Kelemhanan : • Apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini relatif menjadi lambat

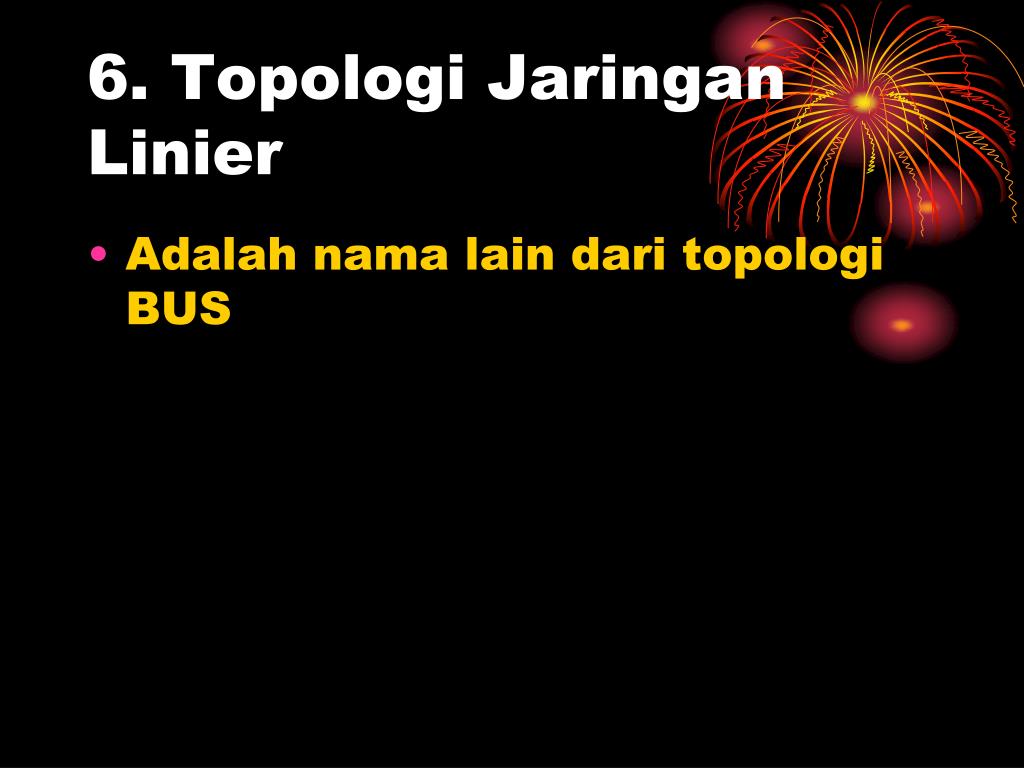

12. 6. Topologi Jaringan Linier • Adalah nama lain dari topologi BUS

13. Topologi linier biasa disebut dengan topologi linier bus, layout ini termasuk layout umum. Satu kabel utama menghubungkan tiap titik koneksi (komputer) yang dihubungkan dengan konektor yang disebut dengan T Connector dan pada ujungnya harus diakhiri dengan sebuah terminator. Konektor yang digunakan bertipe BNC (British Naval Connector), sebenarnya BNC adalah nama konektor bukan nama kabelnya, kabel yang digunakan adalah RG 58 (Kabel Coaxial Thinnet). Installasi dari topologi linier bus ini sangat sederhana dan murah tetapi maksimal terdiri dari 5-7 Komputer. • Tipe konektornya terdiri dari : • 1. BNC Kabel konektor ---> Untuk menghubungkan kabel ke T konektor. • 2. BNC T konektor ---> Untuk menghubungkan kabel ke komputer. • 3. BNC Barrel konektor ---> Untuk menyambung 2 kabel BNC. • 4. BNC Terminator ---> Untuk menandai akhir dari topologi bus.

14. Berdasarkan kriterianya, jaringan komputer dibedakan menjadi 4 yaitu: • 1. Berdasarkan distribusi sumber informasi/data • 2. Berdasarkan jangkauan geografis • 3. Berdasarkan peranan dan hubungan tiap komputer dalam memproses data • 4. Berdasarkan media transmisi data

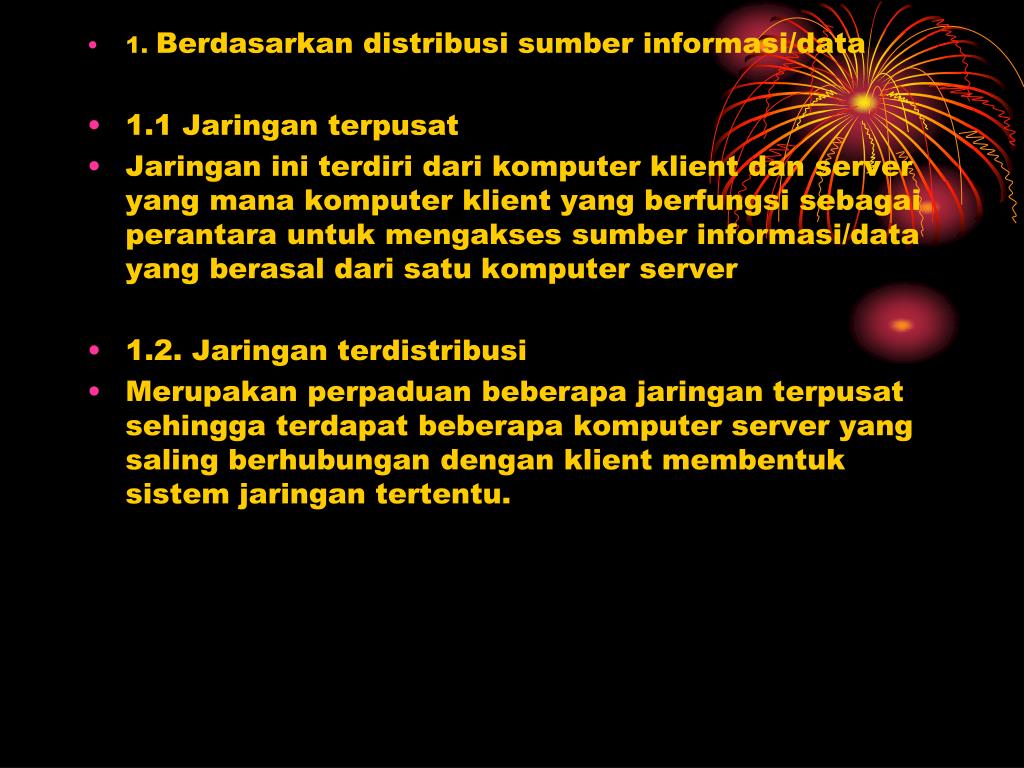

15. 1. Berdasarkan distribusi sumber informasi/data • 1.1 Jaringan terpusat • Jaringan ini terdiri dari komputer klient dan server yang mana komputer klient yang berfungsi sebagai perantara untuk mengakses sumber informasi/data yang berasal dari satu komputer server • 1.2. Jaringan terdistribusi • Merupakan perpaduan beberapa jaringan terpusat sehingga terdapat beberapa komputer server yang saling berhubungan dengan klient membentuk sistem jaringan tertentu.

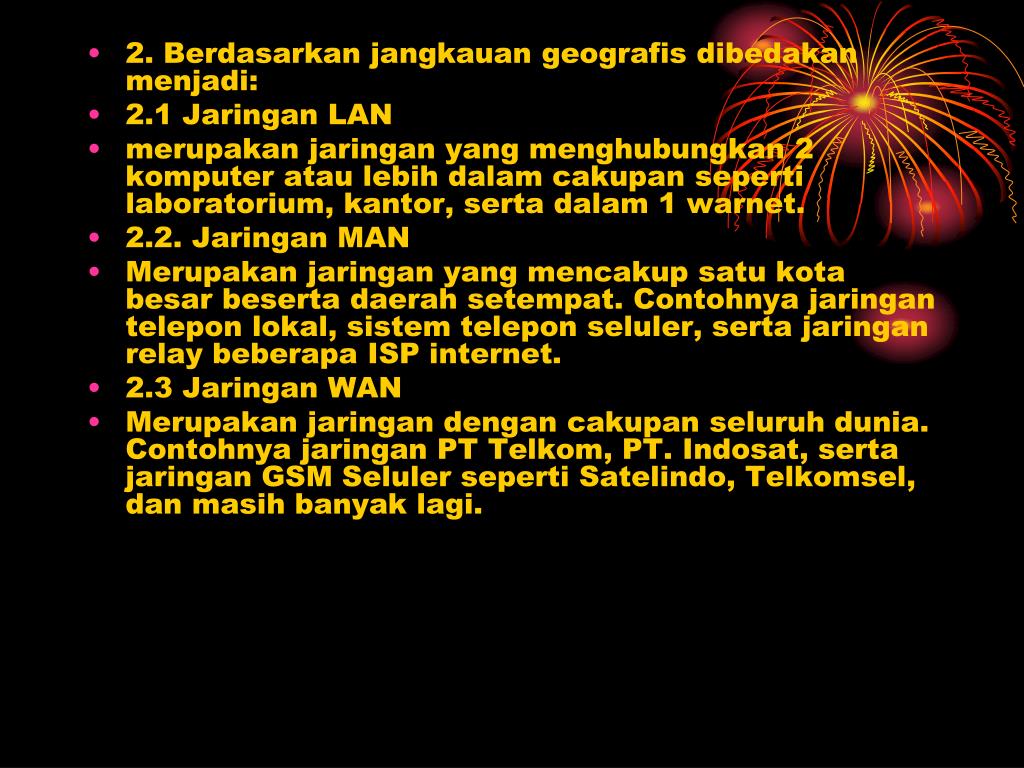

16. 2. Berdasarkan jangkauan geografis dibedakan menjadi: • 2.1 Jaringan LAN • merupakan jaringan yang menghubungkan 2 komputer atau lebih dalam cakupan seperti laboratorium, kantor, serta dalam 1 warnet. • 2.2. Jaringan MAN • Merupakan jaringan yang mencakup satu kota besar beserta daerah setempat. Contohnya jaringan telepon lokal, sistem telepon seluler, serta jaringan relay beberapa ISP internet. • 2.3 Jaringan WAN • Merupakan jaringan dengan cakupan seluruh dunia. Contohnya jaringan PT Telkom, PT. Indosat, serta jaringan GSM Seluler seperti Satelindo, Telkomsel, dan masih banyak lagi.

17. 3. Berdasarkan peranan dan hubungan tiap komputer dalam memproses data. • 3.1. Jaringan Client-Server • Pada jaringan ini terdapat 1 atau beberapa komputer server dan komputer client. Komputer yang akan menjadi komputer server maupun menjadi komputer client dan diubah-ubah melalui software jaringan pada protokolnya. Komputer client sebagai perantara untuk dapat mengakses data pada komputer server sedangkan komputer server menyediakan informasi yang diperlukan oleh komputer client. • 3.2. Jaringan Peer-to-peer • Pada jaringan ini tidak ada komputer client maupun komputer server karena semua komputer dapat melakukan pengiriman maupun penerimaan informasi sehingga semua komputer berfungsi sebagai client sekaligus sebagai server.

18. 4. Berdasarkan media transmisi data • 4.1. Jaringan Berkabel (Wired Network) • Pada jaringan ini, untuk menghubungkan satu komputer dengan komputer lain diperlukan penghubung berupa kabel jaringan. Kabel jaringan berfungsi dalam mengirim informasi dalam bentuk sinyal listrik antar komputer jaringan. • 4.2. Jaringan Nirkabel(WI-FI) • Merupakan jaringan dengan medium berupa gelombang elektromagnetik. Pada jaringan ini tidak diperlukan kabel untuk menghubungkan antar komputer karena menggunakan gelombang elektromagnetik yang akan mengirimkan sinyal informasi antar komputer jaringan • (awalnya dikenal dengan nama WLAN:WIRELESS LOCAL AREA NETWORK) • KENEKSINYA SAMPAI KURANG LEBIH 90 METER
