Jaringan Komputer

1. Jaringan Komputer Catur Iswahyudi

2. Google’s Story

3. The Tech

4. The People

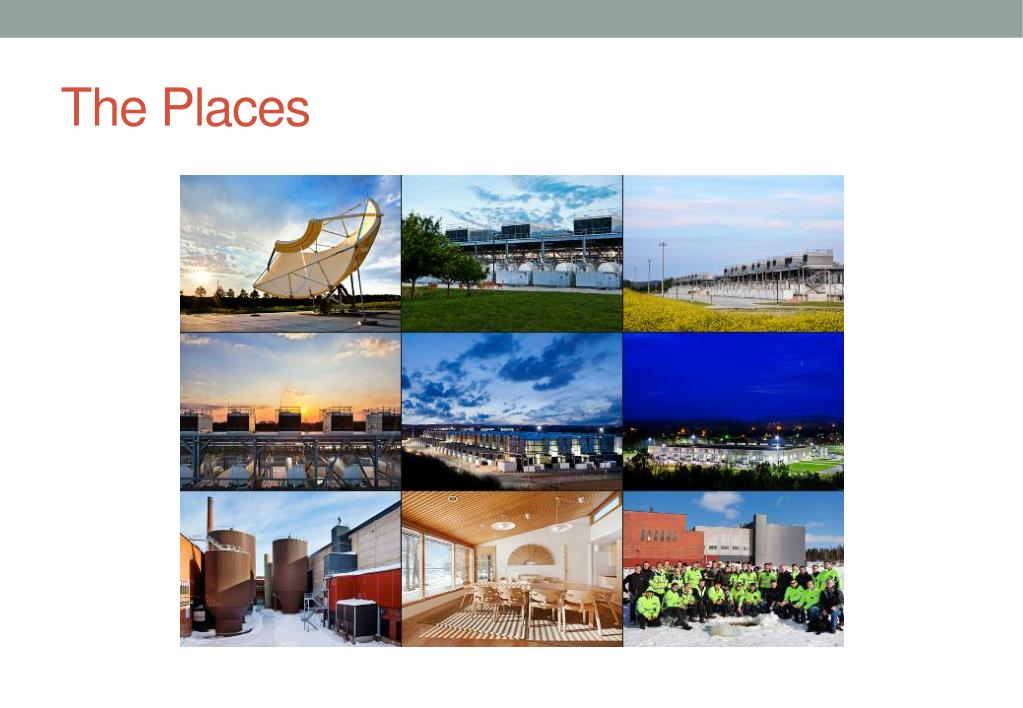

5. The Places

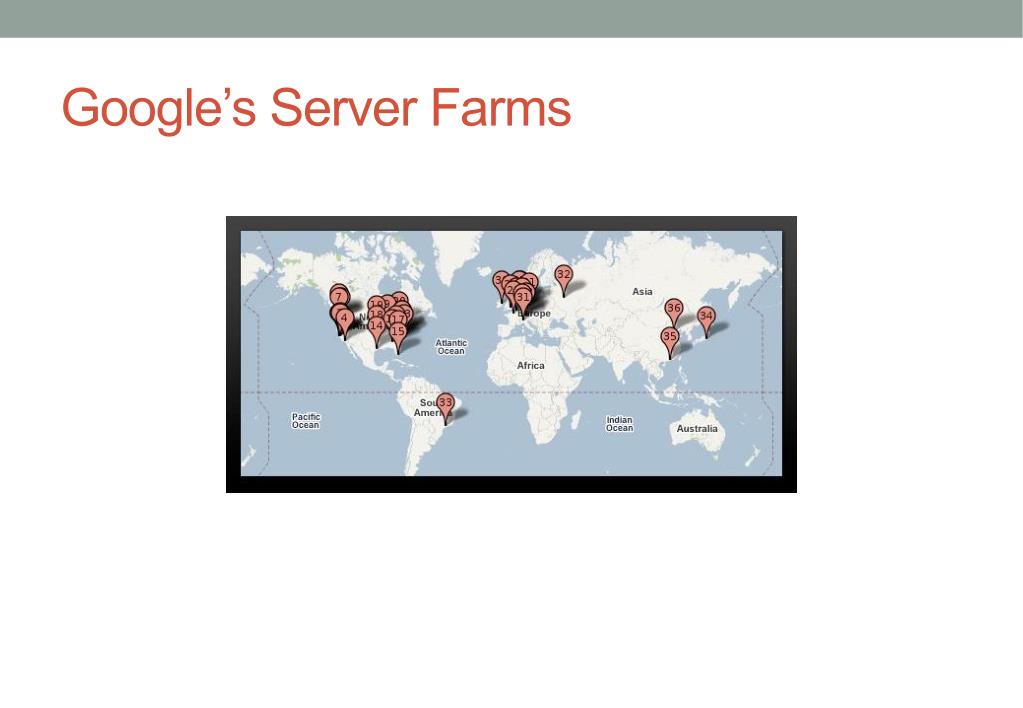

6. Google’s Server Farms

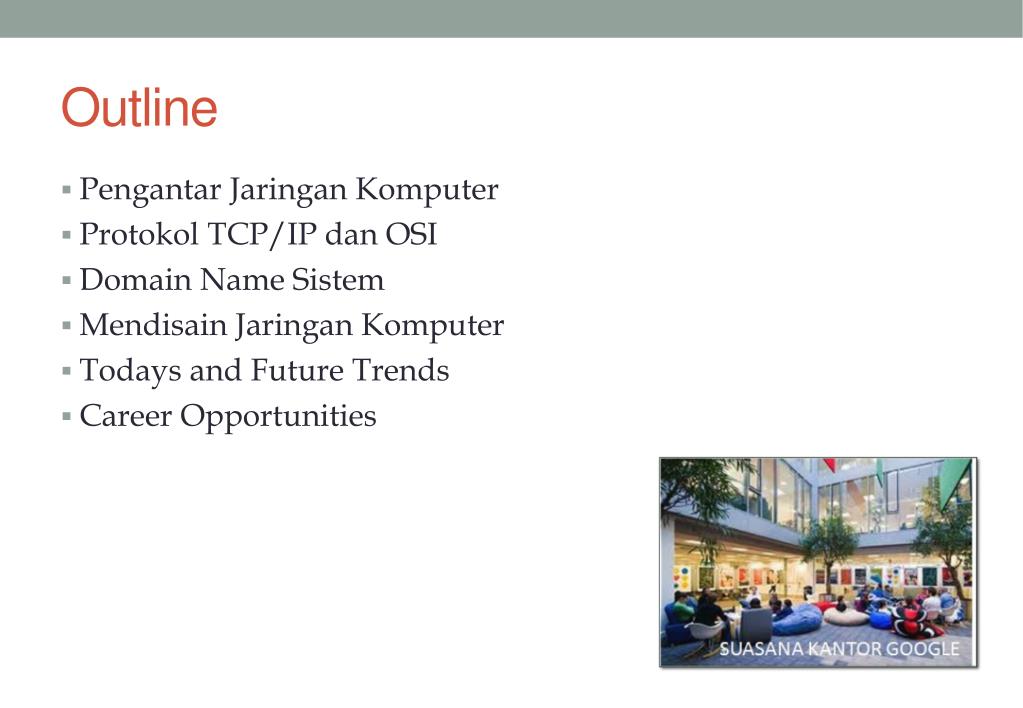

7. Outline • Pengantar Jaringan Komputer • Protokol TCP/IP dan OSI • Domain Name Sistem • Mendisain Jaringan Komputer • Todays and Future Trends • Career Opportunities

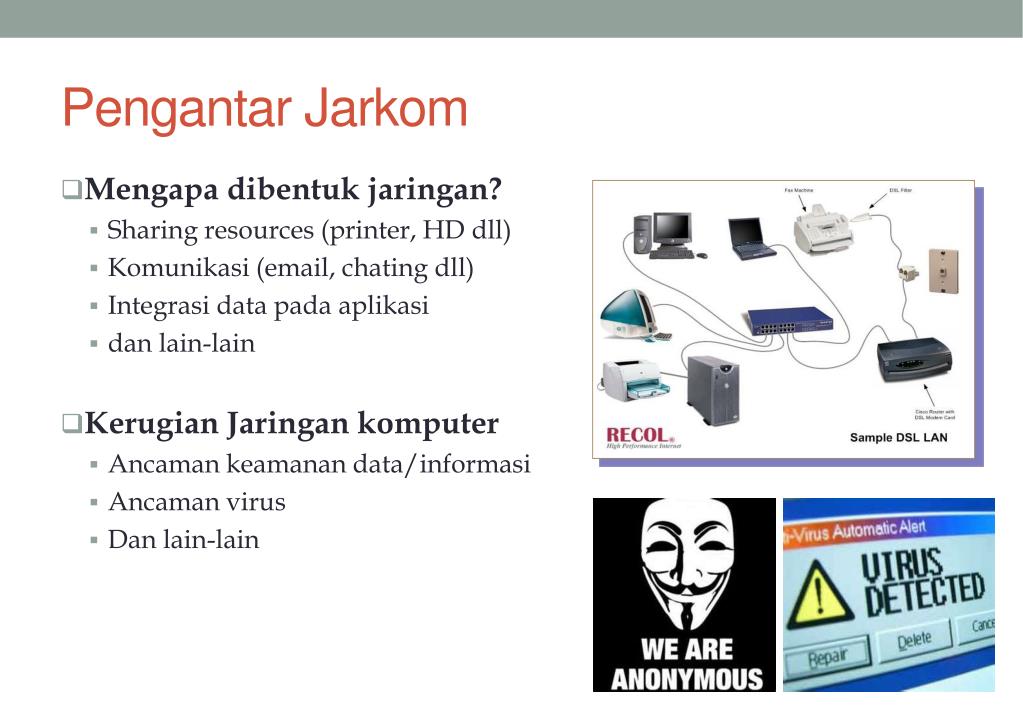

8. Pengantar Jarkom • Mengapa dibentuk jaringan? • Sharing resources (printer, HD dll) • Komunikasi (email, chating dll) • Integrasi data pada aplikasi • dan lain-lain • Kerugian Jaringan komputer • Ancaman keamanan data/informasi • Ancaman virus • Dan lain-lain

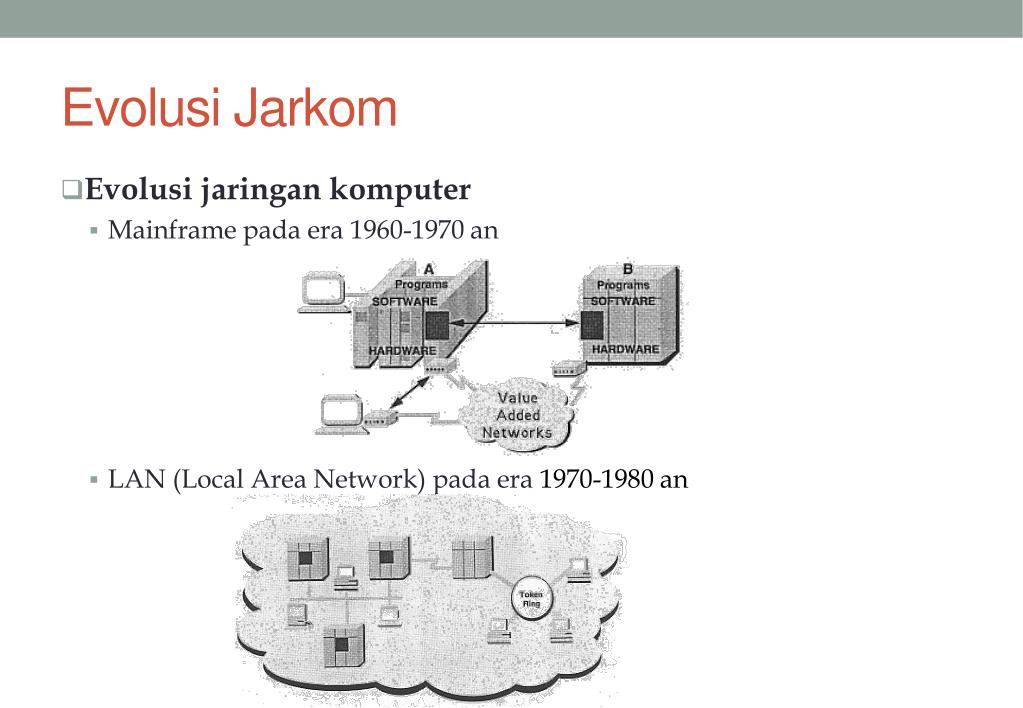

9. Evolusi Jarkom • Evolusi jaringan komputer • Mainframe pada era 1960-1970 an • LAN (Local Area Network) pada era 1970-1980 an

10. WAN (Wide Area Network) pada era 1980-1990 an • Internet pada era 1990 an

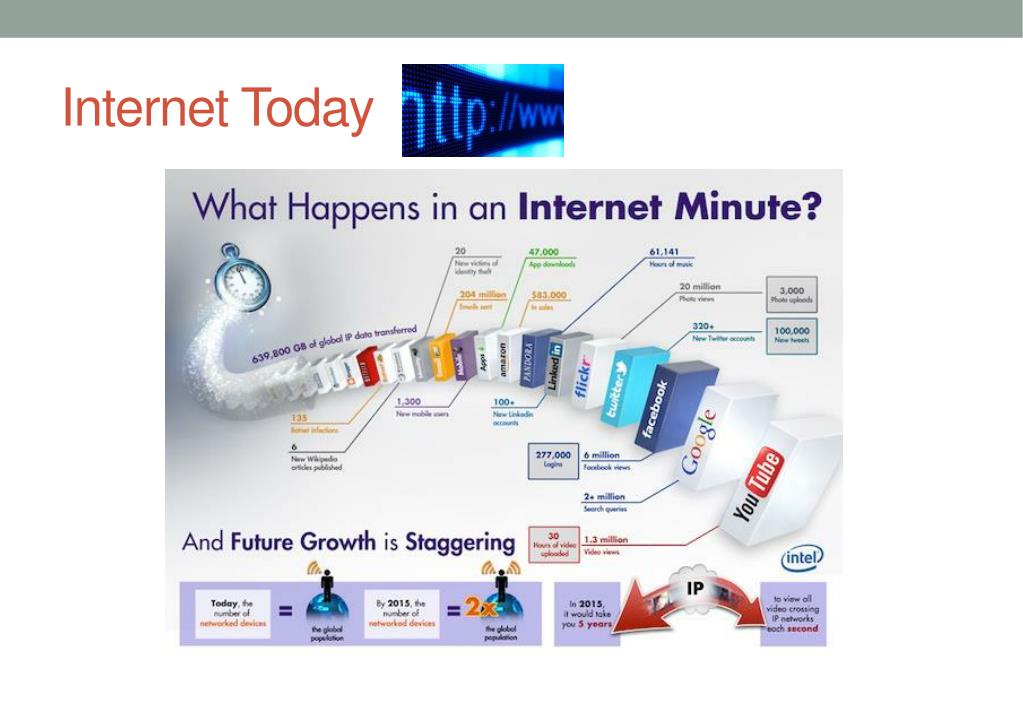

11. Internet Today

12. Peralatan Jarkom • Peralatan jaringan komputer • Hardware • Network Interface Card (NIC) • Hub/Switch sebagai consentrator & repeater • Router untuk menyeberangkan paket data ke jaringan yang berbeda • Dan lain-lain • Software Protokol sebagai aturan yang digunakan bersama dalam proses transmisi data sehingga transmisi data dapat berjalan dengan semestinya

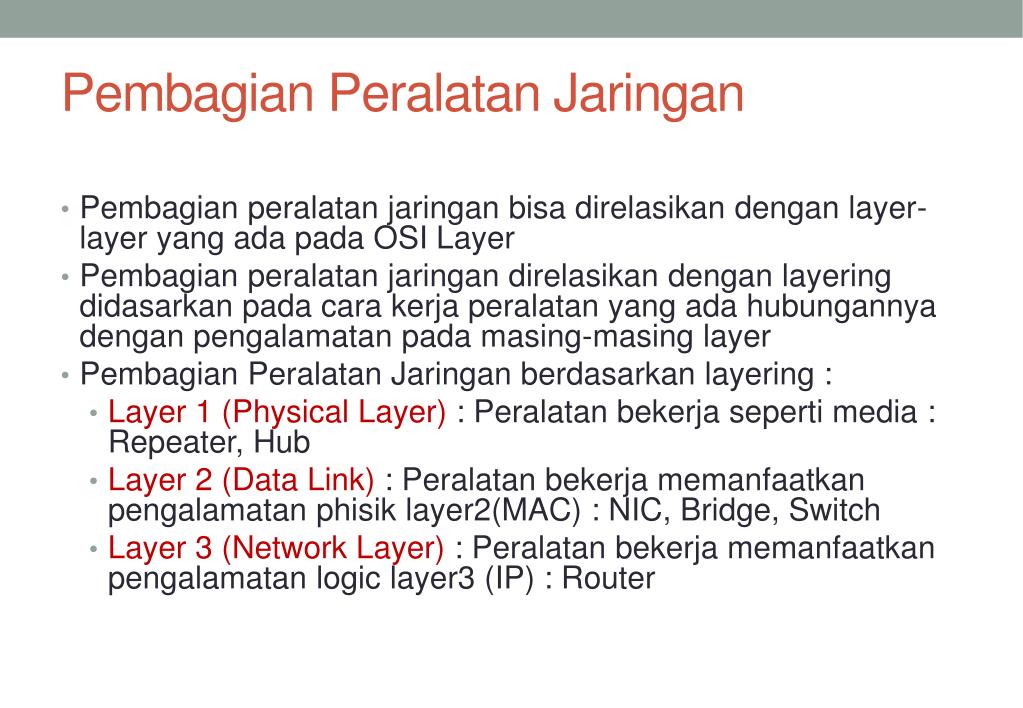

13. Pembagian Peralatan Jaringan • Pembagian peralatan jaringan bisa direlasikan dengan layer-layer yang ada pada OSI Layer • Pembagian peralatan jaringan direlasikan dengan layering didasarkan pada cara kerja peralatan yang ada hubungannya dengan pengalamatan pada masing-masing layer • Pembagian Peralatan Jaringan berdasarkan layering : • Layer 1 (Physical Layer) : Peralatan bekerja seperti media : Repeater, Hub • Layer 2 (Data Link) : Peralatan bekerja memanfaatkan pengalamatan phisik layer2(MAC) : NIC, Bridge, Switch • Layer 3 (Network Layer) : Peralatan bekerja memanfaatkan pengalamatan logic layer3 (IP) : Router

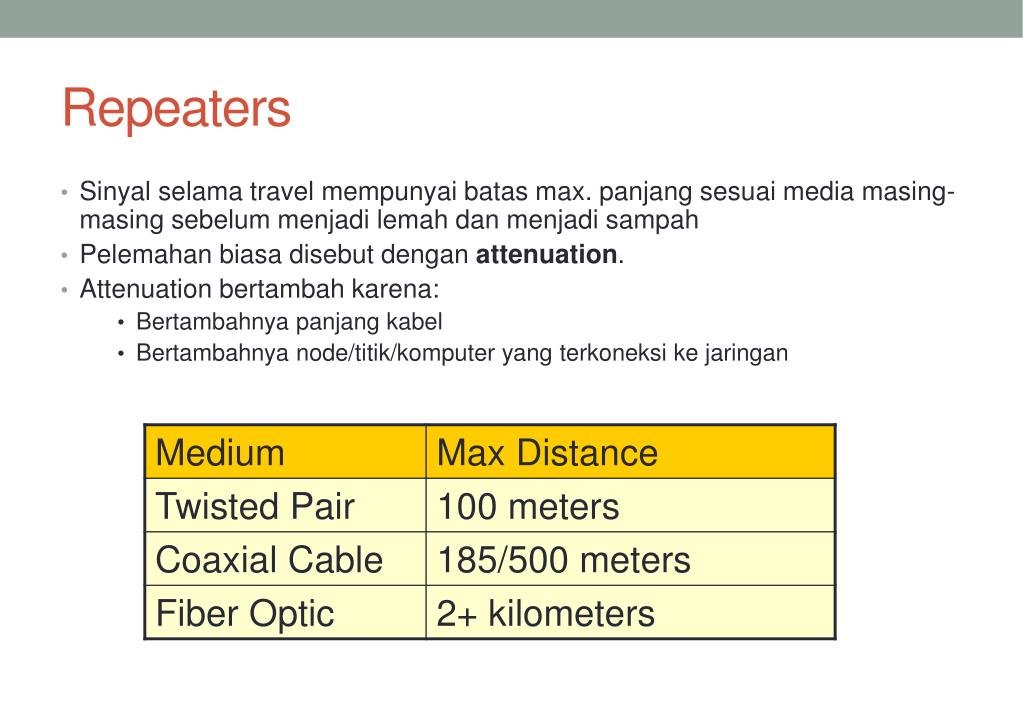

14. Repeaters • Sinyal selama travel mempunyai batas max. panjang sesuai media masing-masing sebelum menjadi lemah dan menjadi sampah • Pelemahan biasa disebut dengan attenuation. • Attenuation bertambah karena: • Bertambahnya panjang kabel • Bertambahnya node/titik/komputer yang terkoneksi ke jaringan

15. Repeater(Cont…) • Repeater berguna untuk menguatkan sinyal selama terjadi pelemahan sinyal

16. 100 M 100 M NODE A REPEATER NODE B Repeaters (Cont…) 100 M • Dengan menggunakan repeater,jarak yang bisa ditempuh sinyal bisa ditambah • Contoh: 10Base-T max. panjang yang diijinkan 100 meter. Satu repeater dapat memperpanjang jarak menjadi dua kali lipat menjadi 200 meter! • Repeater hanya berfungsi menguatkan sinyal, tidak ada fungsi tambahan yang lebih smart, sehingga dikatakan peralatan layer 1 jaringan NODE A NODE B

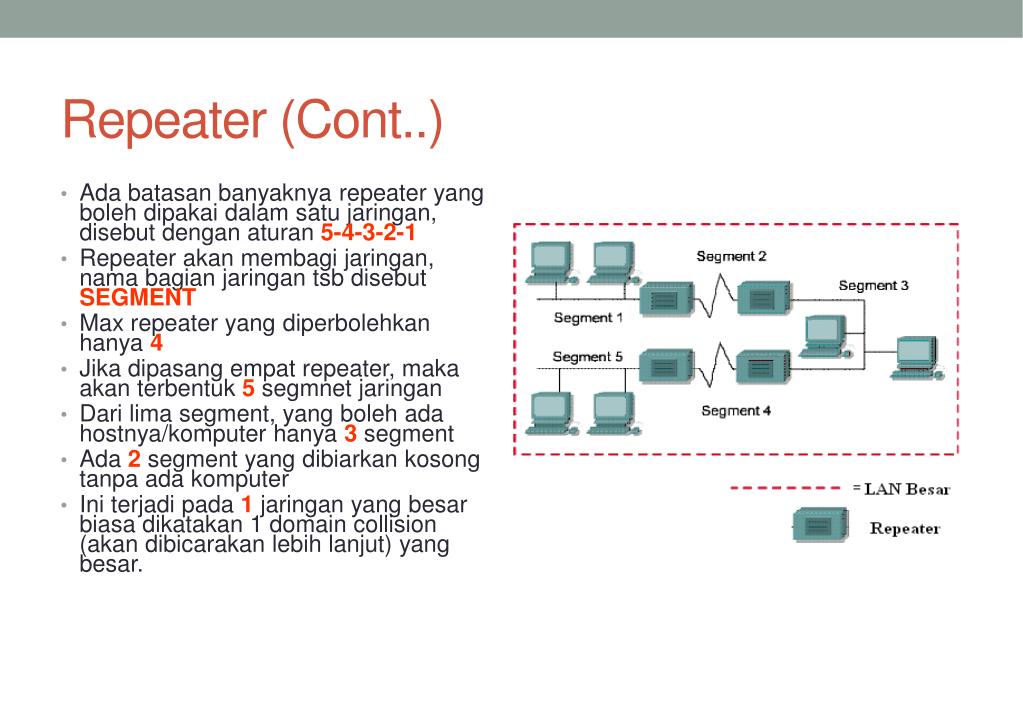

17. Repeater (Cont..) • Ada batasan banyaknya repeater yang boleh dipakai dalam satu jaringan, disebut dengan aturan 5-4-3-2-1 • Repeater akan membagi jaringan, nama bagian jaringan tsb disebut SEGMENT • Max repeater yang diperbolehkan hanya 4 • Jika dipasang empat repeater, maka akan terbentuk5 segmnet jaringan • Dari lima segment, yang boleh ada hostnya/komputer hanya 3 segment • Ada 2segment yang dibiarkan kosong tanpa ada komputer • Ini terjadi pada 1 jaringan yang besar biasa dikatakan 1 domain collision (akan dibicarakan lebih lanjut) yang besar.

18. Hub • Ketika mulai diperkenalkan teknologi star, dibutuhkan peralatan sebagai concentrator, maka diciptakan hub • Hub merupakan multiport repeater. • Prinsip kerja hub data yang datang dari satu port akan dikeluarkan ke semua port kecuali port sumber. • Dianggap sebagai device Layer 1 karena tidak ada fungsi smart yang lain kecuali sebagai concentrator

19. Hub (Cont...) • Data yang dikirim akan membanjiri semua port hub kecuali port sumber data Nope Nope For me! Nope

20. Network Interface Card (NIC) Network Interface Card (NIC) definisi dari whatis.com • “A network interface card (NIC) is a computer circuit board or card that is installed in a computer so that it can be connected to a network.

21. Network Interface Card (NIC)

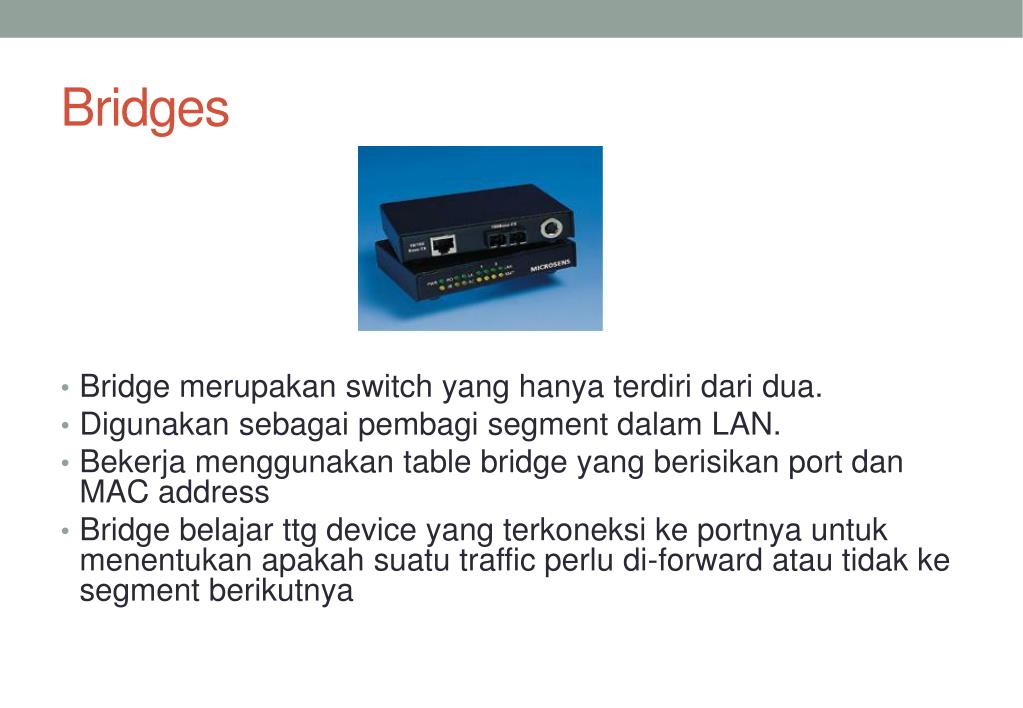

22. Bridges • Bridge merupakan switch yang hanya terdiri dari dua. • Digunakan sebagai pembagi segment dalam LAN. • Bekerja menggunakan table bridge yang berisikan port dan MAC address • Bridge belajar ttg device yang terkoneksi ke portnya untuk menentukan apakah suatu traffic perlu di-forward atau tidak ke segment berikutnya

23. Bridges (Cont..) • Bridge terdiri 2 port, setiap port menghubungkan segment LAN • Bridge bekerja dan belajar berdasarkan paket yang masuk ke portnya (membaca MAC Address Paket). • Ketika data ditransfer, bridge akan mengambil source MAC dan dimasukkan ke tabel bridge direlasikan dengan portnya • Dengan melihat paket Bridge bisa mengambil keputusan apakah data diteruskan atau dinlok • Jika paket dari MAC di port1 dengan tujuan MAC di port1, maka paket akan diblok untuk masuk ke port2 • Tapi jika paket dari MAC di port1 tujuan MAC di port2 data akan diteruskan • Dengan sistem ini diharapkan data tidak terlalu membanjiri jaringan

24. Switches • Switches merupakan peralatan untuk pada LAN Modern • Merupakan layer 2 device, bekerja berdasarkan table MAC Address. • Biasanya disebut multiport bridge • Switch belajar ttg device yang terkoneksi ke portnya untuk menentukan apakah suatu traffic perlu diforward/diteruskan atau tidak

25. Cara Kerja Switch Source Address Table PortSource MAC Add.PortSource MAC Add. • Switch punya source address table di cache (RAM) yang menyimpan source MAC address dan relasinya dengan Port switch setelah belajar dari traffic di jaringan. • Switch menerima frame Ethernet dan mengambil source address table dan Destination MAC address. • Ini akan dicocokkan dengan tabel dan hanya akan diteruskan ke port yang sesuai. • Jika tidak ditemukan seluruh port akan dikirim data. 3333 1111 switch 1111 3333 Abbreviated MAC addresses 2222 4444

26. Cara Kerja Switch Source Address Table PortSource MAC Add.PortSource MAC Add. 1 1111 • Bagaimana dia belajar source MAC addresses? • Pertama, switch melihat SA (1111) di tablenya. • Jika tidak ada ditambahkan ke table dengan nomor port yang sesuai • Selanjutnya switch akan mengirimkan ke semua portnya dia sbb DA belum dikenal di tabel 3333 1111 switch 1111 3333 Abbreviated MAC addresses 2222 4444

27. Cara Kerja Switch Source Address Table PortSource MAC Add.PortSource MAC Add. 1 1111 6 3333 • Ketika 3333 mengirim data balik ke 1111. • Switch akan menyimpan 333 ke tabelnya dia. • Selanjutnya, mengecek DA di tabelnya dia, berada pada port 1 maka difilter, hanya dikirim ke port 1, port lain tidak menerima 1111 3333 switch 1111 3333 Abbreviated MAC addresses 2222 4444

28. Cara Kerja Switch Source Address Table PortSource MAC Add.PortSource MAC Add. 1 1111 6 3333 9 4444 • Switch akan belajar terus sampai tabelnya konvergen • Dengan sistem ini tidak sampai terjadi pemborosan bandwitdh, hanya yang menerima saja yang akan dikirimi data 3333 1111 switch 3333 4444 1111 3333 Abbreviated MAC addresses 2222 4444

29. Router • Merupakan peralatan jaringan yang digunakan untuk menghubungkan dua jaringan atau lebih. • Berfungsi sebagai default gateway bagi LAN yang dihubungkan. • Dianggap peralatan layer3 sebab bekerja berdasarkan IP address, untuk memutuskan apakah suatu data perlu diforward atau tidak. • Untuk komunikasi jarak jauh (menghubungkan LAN di dua area yang luas), Router biasanya menggunakan koneksi serial • Cisco router menyediakan dua tipe serial : 60pin dan smart serial

30. Router (Cont..) • Untuk konfigurasi router, membutuhkan komputer sebagai terminal dengan koneksi serial. Membutuhkan port console pada router dan port COM pada komputer • Menggunakan kabel Roolover dan converter RJ45 to DB9 untuk koneksi ke PC. • Untuk koneksi serial (menggunakan program hyperterminal pada windows) membutuhkan setting port COM : 9600 bps, 8 data bits, no parity, 1 stop bit, dan no flow control

31. Router Board Mikrotik Cisco Catalyst Juniper

33. Protokol TCP/IP (2) • Protokol TCP/IP • Merupakan protokol yang secara defacto digunakan di internet (jaringan komputer global) • Mengacu pada protokol OSI (Open sistem Interconnect)

34. Protokol TCP/IP (3) • Perbandingan Model OSI dan implementasi TCP/IP

35. Protokol TCP/IP (4) • Enkapsulasi dan layering pada TCP/IP

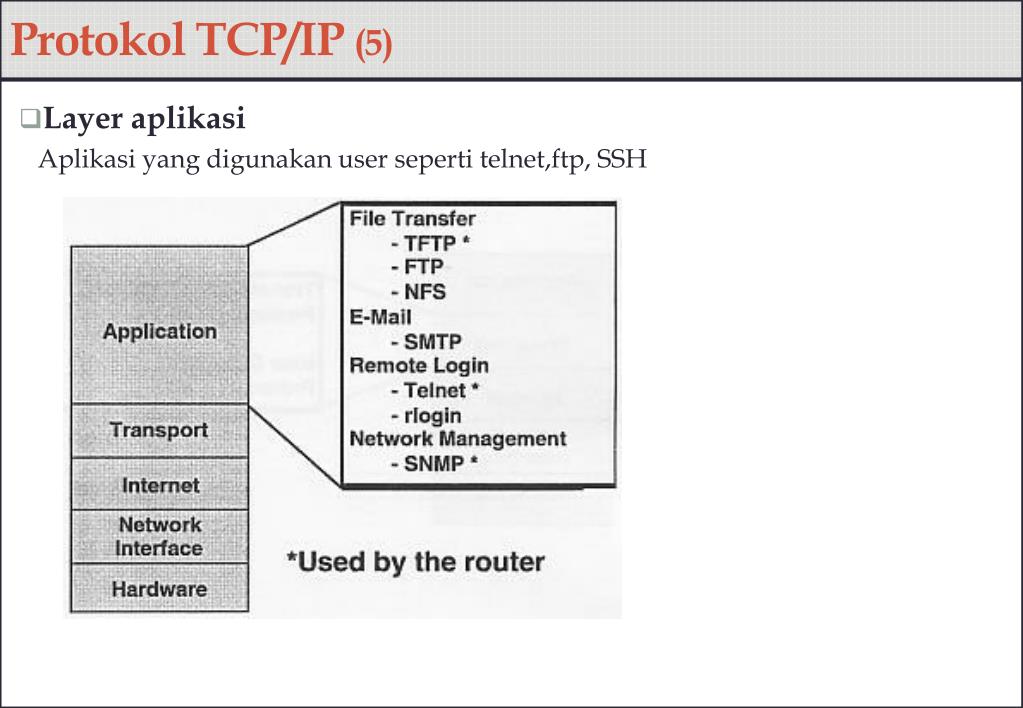

36. Protokol TCP/IP (5) • Layer aplikasi Aplikasi yang digunakan user seperti telnet,ftp, SSH

37. Protokol TCP/IP (6) • Layer Transport • Memastikan paket sampai ke servis yang benar (Port) • Mengendalikan seluruh proses transmisi, kapan dimulai, dipercepat, diperlambat, diakhiri (Code Bit) • Mengetahui apakah terjadi kerusakan data pada proses transmisi (Checksum) • Penomoran paket data agar data dapat disusun ulang (Sequence number) • Jenis-jenis protokol di layer transport • TCP (Transmission Control Protocol) bersifat connection oriented • Protokol UDP (User Datagram Protocol) bersifat connectionless oriented

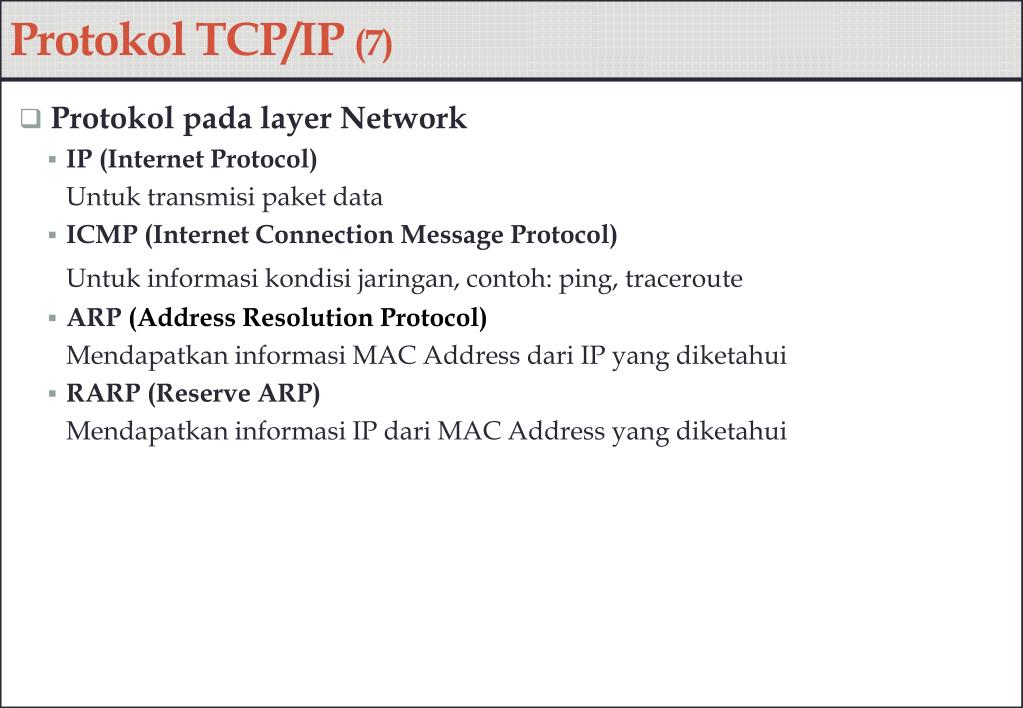

38. Protokol TCP/IP (7) • Protokol pada layer Network • IP (Internet Protocol) Untuk transmisi paket data • ICMP (Internet Connection Message Protocol) Untuk informasi kondisi jaringan, contoh: ping, traceroute • ARP (Address Resolution Protocol) Mendapatkan informasi MAC Address dari IP yang diketahui • RARP (Reserve ARP) Mendapatkan informasi IP dari MAC Address yang diketahui

39. Protokol TCP/IP (8) • Internet Protocol • Memastikan paket data sampai ke komputer tujuan • Protokol TCP di layer transport dan IP dilayer network menjadi tulang punggung protokol TCP/IP

40. Protokol TCP/IP (9) • ICMP Digunakan untuk diagnosa kondisi jaringan

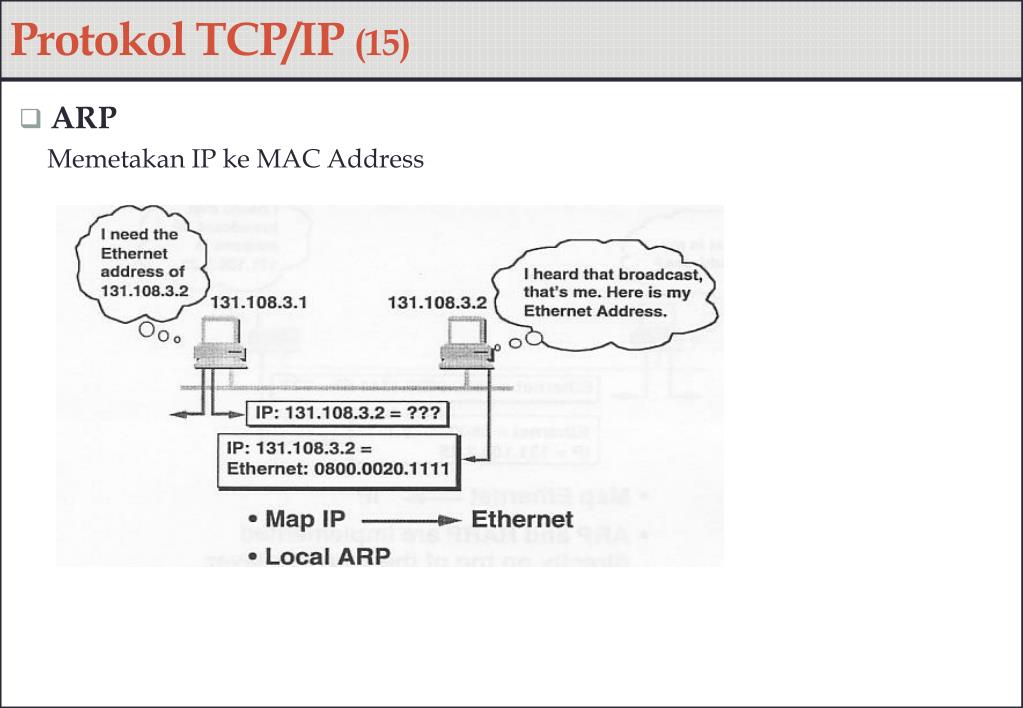

41. Protokol TCP/IP (15) • ARP Memetakan IP ke MAC Address

42. Protokol TCP/IP (10) • Layer Network Interface/Data link dan Phisycal • Mentransmisikan datagram dari layer network ke host tujuan • Teknologi: Ethernet, Point to Point Protocol (PPP), dll • Teknologi ethernet merupakan teknologi yang banyak dipakai • Alamat ethernet disebut MAC (Media Access Control) Address

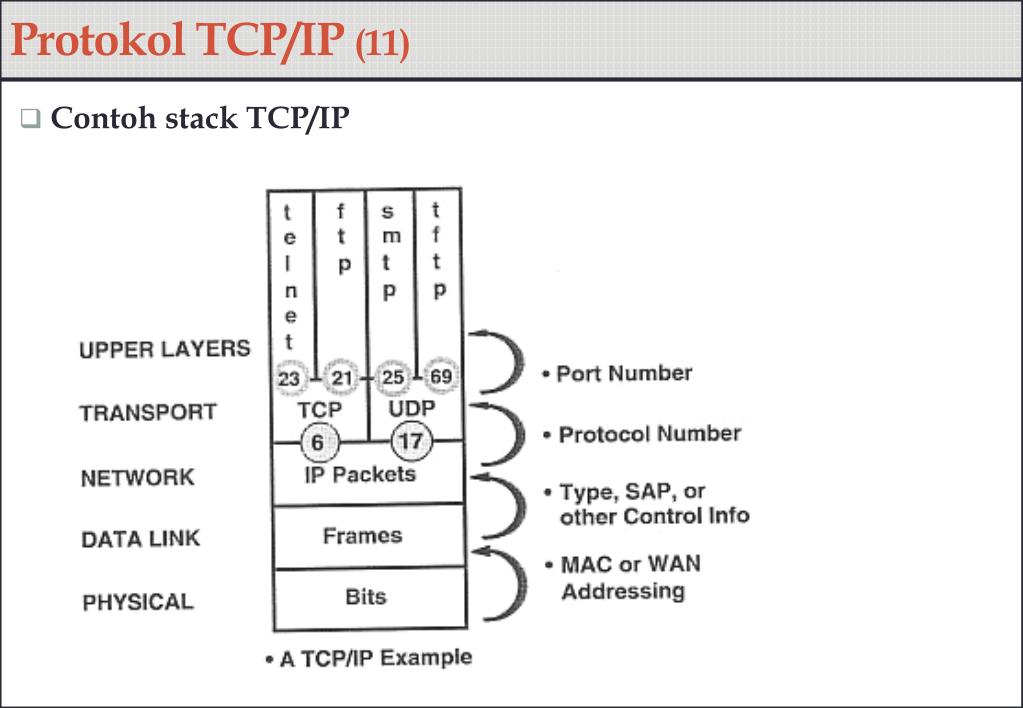

43. Protokol TCP/IP (11) • Contoh stack TCP/IP

44. Implementasi LAN (1) • LAN • Karakteristik LAN • Jenis-jenis topologi LAN • Kebutuhan hardware LAN pada topologi star • Pengkabelan • Jaringan dengan wireless • Konfigurasi TCP/IP

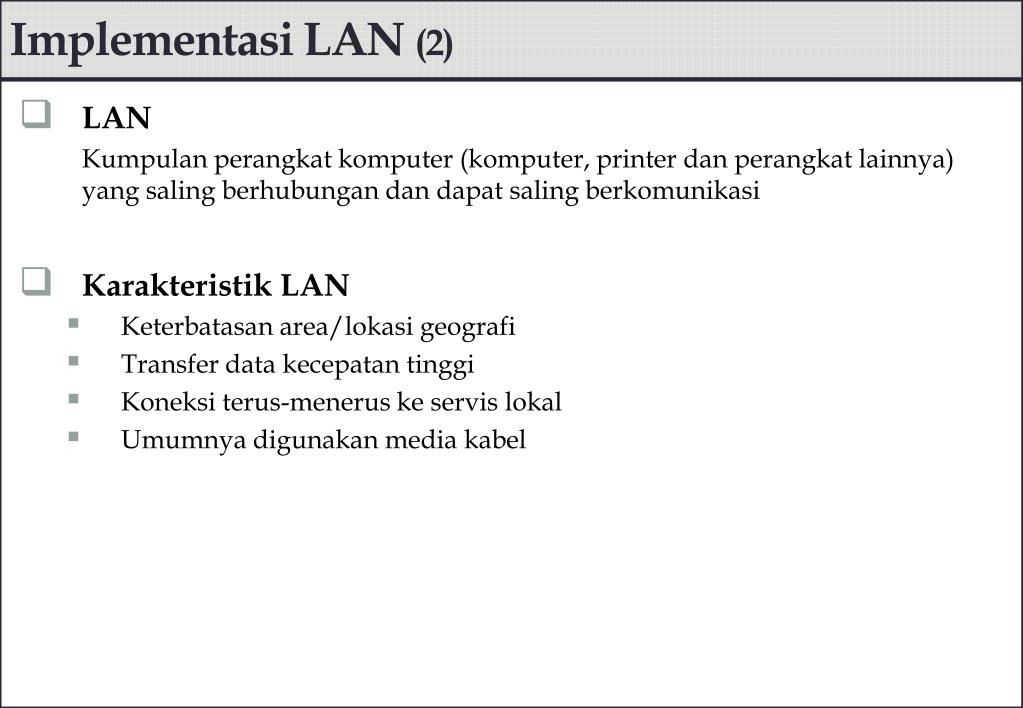

45. Implementasi LAN (2) • LAN Kumpulan perangkat komputer (komputer, printer dan perangkat lainnya) yang saling berhubungan dan dapat saling berkomunikasi • Karakteristik LAN • Keterbatasan area/lokasi geografi • Transfer data kecepatan tinggi • Koneksi terus-menerus ke servis lokal • Umumnya digunakan media kabel

46. Implementasi LAN (3) • Topologi LAN • Bus • Ring • Star • Kebutuhan hardware [topologi star] • Network Interface, seperti Ethernet • Hub/Switch(concentrator) • Kabel dan konektor RJ45

47. Implementasi LAN (4) • Topologi Bus • Sederhana, kabel coaxial dengan penutup 50 ohm • Salah satu segment putus akan mengganggu seluruh jaringan • Kemungkinan collision lebih besar • Kabel coaxial lebih sulit dibentuk

48. Implementasi LAN (5) • Topologi Ring • Lingkaran tertutup yang berisi node-node • Salah satu segment putus akan mengganggu seluruh jaringan • Aliran 1 arah, kemungkinan collision kecil • Implementasi dengan concentrator terlihat seperti topologi star

49. Implementasi LAN (6) • Topologi Star • Setiap node berkomunikasi langsung dengan centralnode, • Setiap node berkomunikasi langsung dengan centralnode, • Salah satu segment putus tidak mengganggu seluruh jaringan • Biasanya digunakan kabel UTP

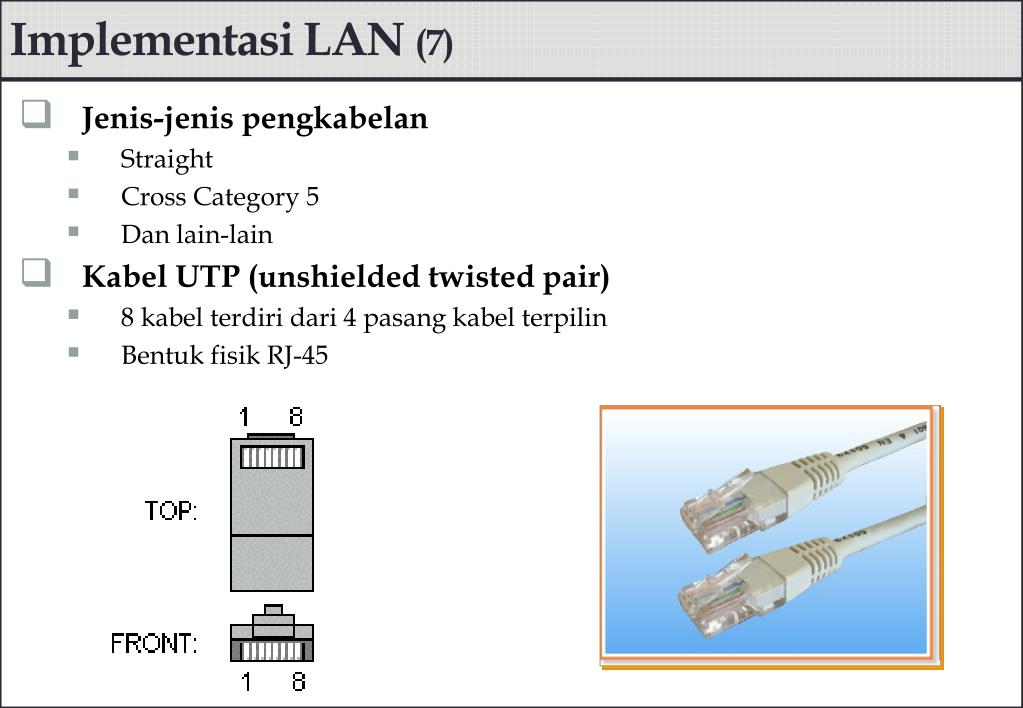

50. Implementasi LAN (7) • Jenis-jenis pengkabelan • Straight • Cross Category 5 • Dan lain-lain • Kabel UTP (unshielded twisted pair) • 8 kabel terdiri dari 4 pasang kabel terpilin • Bentuk fisik RJ-45
