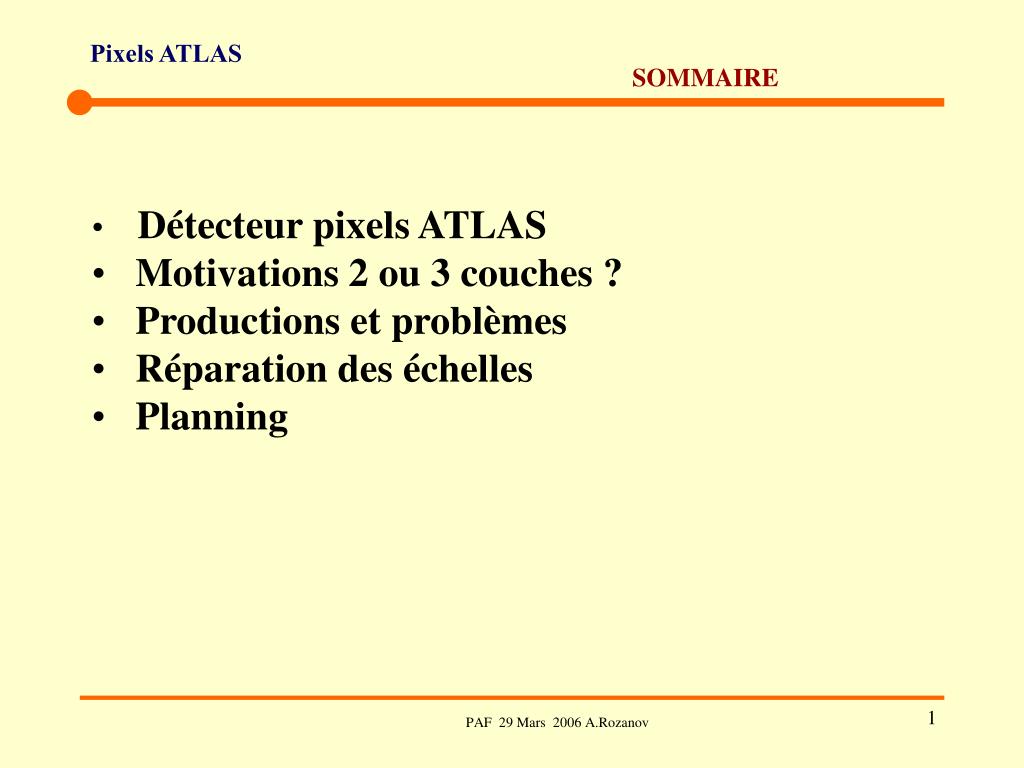

  1. SOMMAIRE • Détecteur pixels ATLAS • Motivations 2 ou 3 couches ? • Productions et problèmes • Réparation des échelles • Planning PAF 29 Mars 2006 A.Rozanov

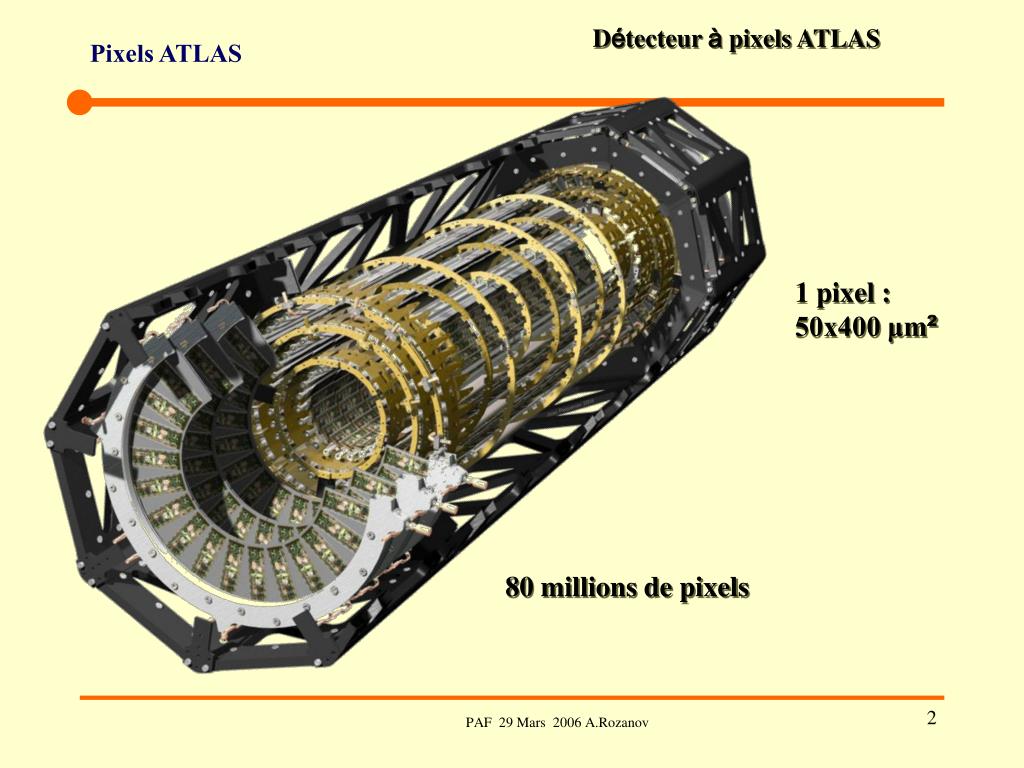

  2. Détecteur à pixels ATLAS 1 pixel : 50x400 μm² 80 millions de pixels PAF 29 Mars 2006 A.Rozanov

  3. Pixels ATLAS • Pixels 50 µm x 400 µm • 80 millions de pixels • Module 16.4x60.8 mm • 46 kpixels/module • R=5, 9 et 12 cm • 22+38+52=112 échelles • 1744 modules Destaged PAF 29 Mars 2006 A.Rozanov

  4. Pixel destaging Ru • inefficacité 3 % pixels, 2 % chips, 1 % modules • b-layer 1 % chips, 0.5% modules • 400 μm b-layer z-pitch • Vertex primaire reconstruit • Pile-up petite luminosité • DC1 data sets: • WH(120,400)-> bb,uu • ttH-> bb - signal • ttjj -> b l ν b jjjj -background WH(400)-> bb,uu εb PAF 29 Mars 2006 A.Rozanov

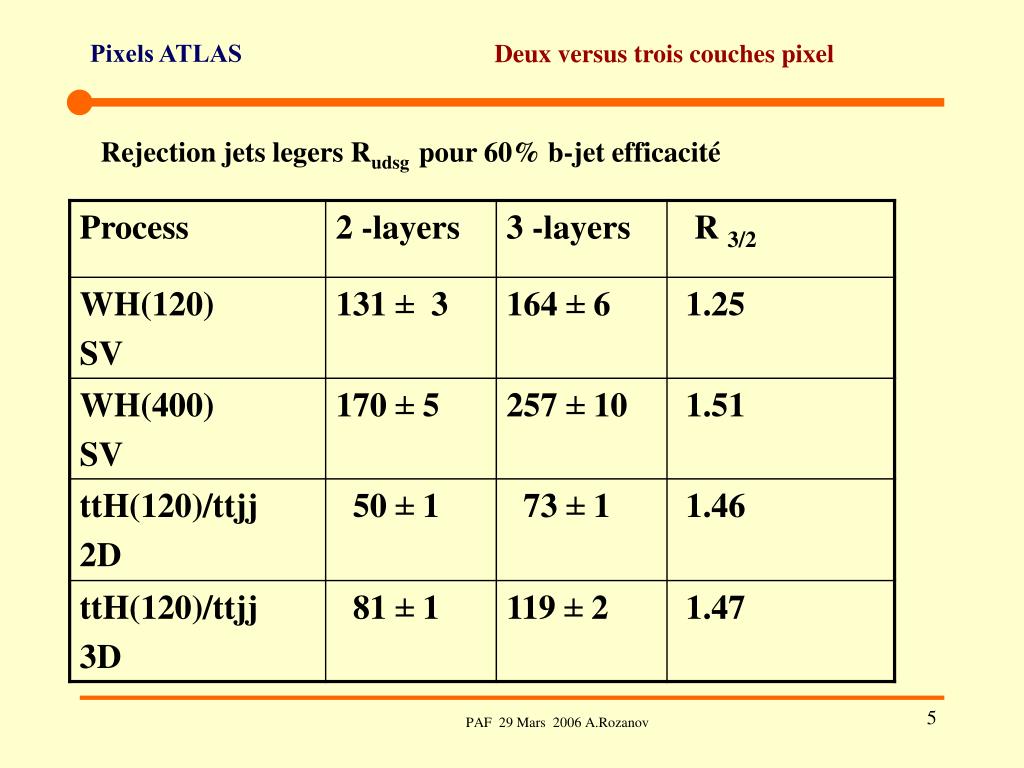

  5. Deux versus trois couches pixel Rejection jets legers Rudsg pour 60% b-jet efficacité PAF 29 Mars 2006 A.Rozanov

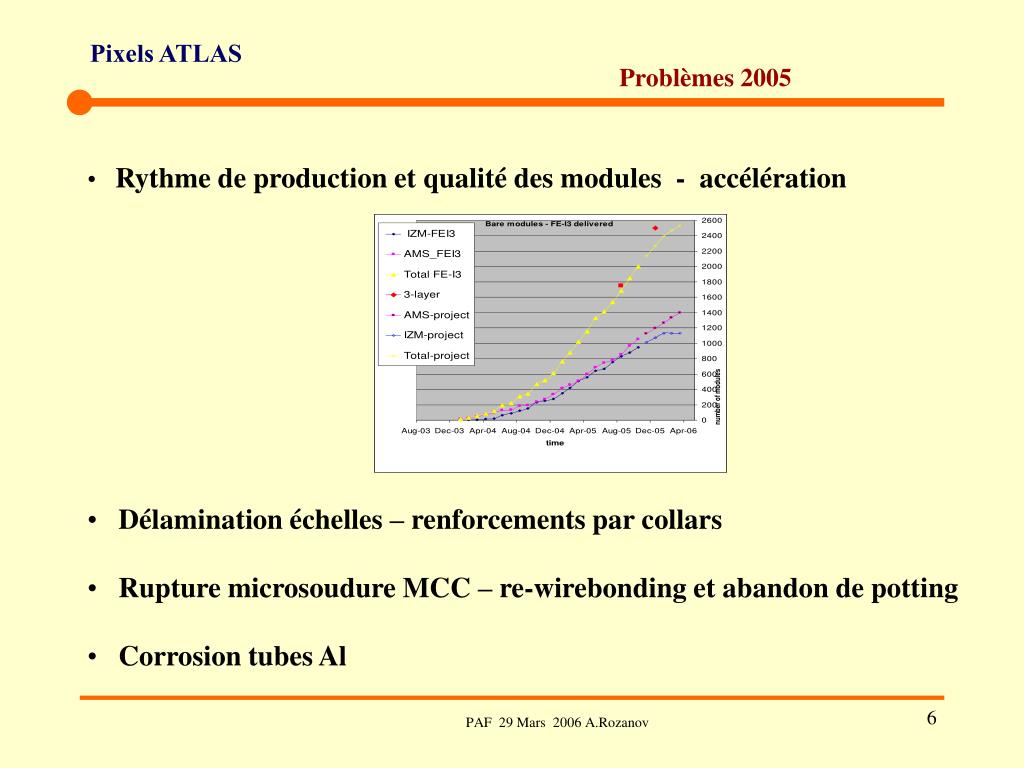

  6. Problèmes 2005 • Rythme de production et qualité des modules - accélération • Délamination échelles – renforcements par collars • Rupture microsoudure MCC – re-wirebonding et abandon de potting • Corrosion tubes Al PAF 29 Mars 2006 A.Rozanov

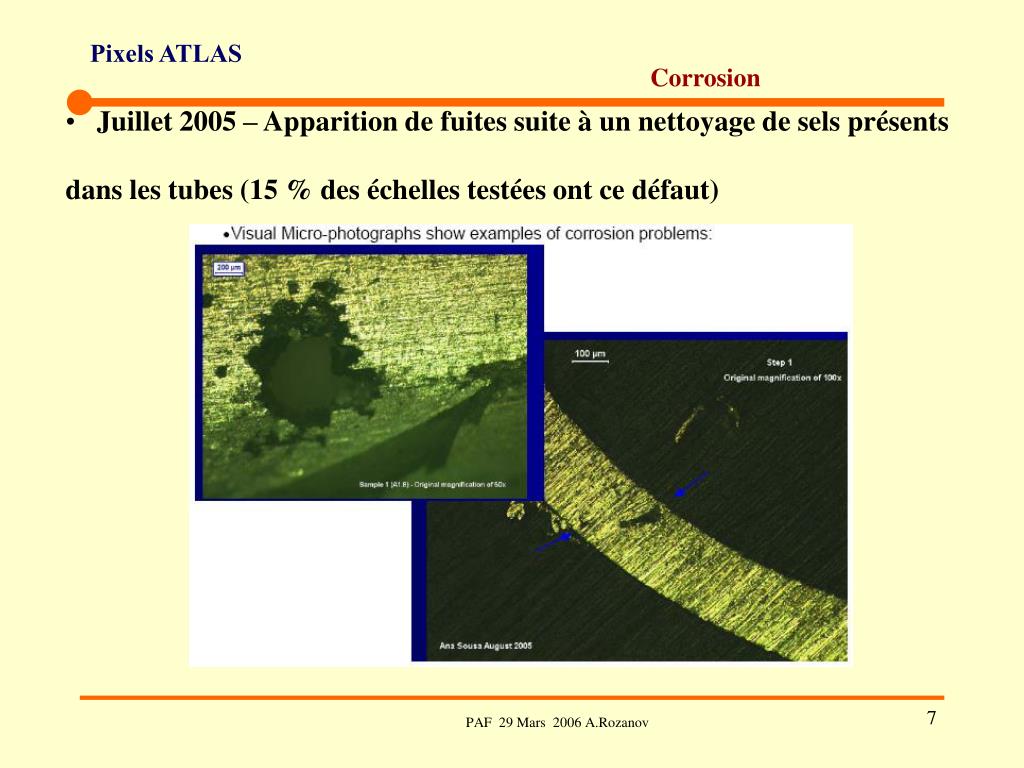

  7. Corrosion Juillet 2005 – Apparition de fuites suite à un nettoyage de sels présents dans les tubes (15 % des échelles testées ont ce défaut) PAF 29 Mars 2006 A.Rozanov

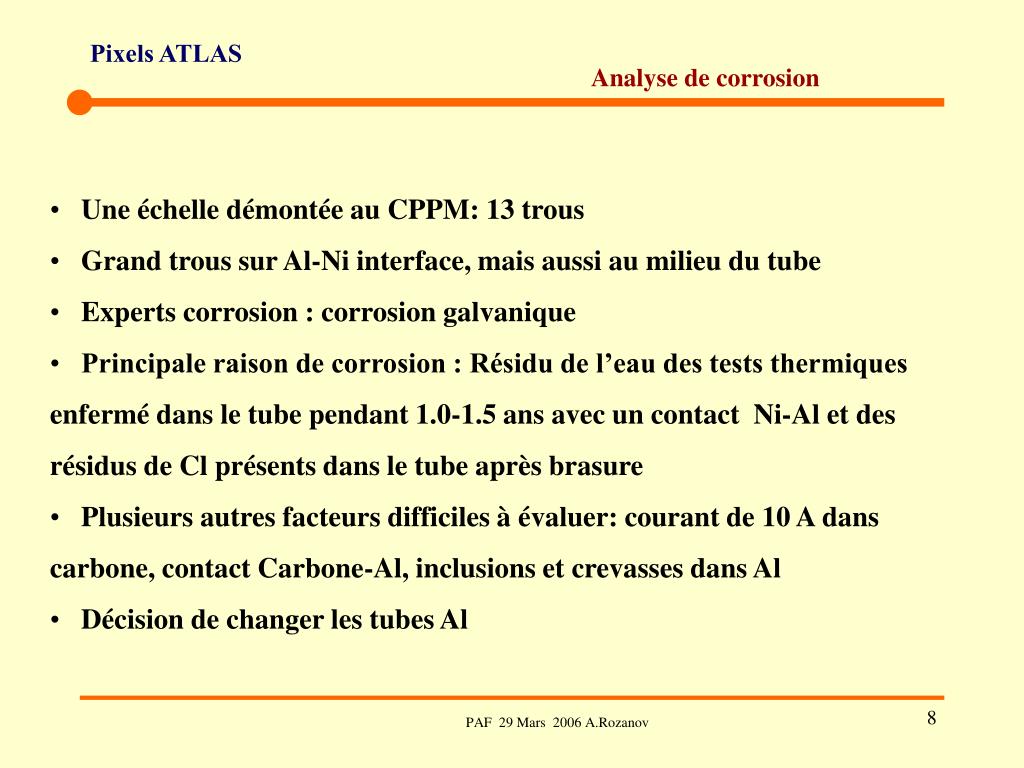

  8. Analyse de corrosion • Une échelle démontée au CPPM: 13 trous • Grand trous sur Al-Ni interface, mais aussi au milieu du tube • Experts corrosion : corrosion galvanique • Principale raison de corrosion : Résidu de l’eau des tests thermiques enfermé dans le tube pendant 1.0-1.5 ans avec un contact Ni-Al et des résidus de Cl présents dans le tube après brasure • Plusieurs autres facteurs difficiles à évaluer: courant de 10 A dans carbone, contact Carbone-Al, inclusions et crevasses dans Al • Décision de changer les tubes Al PAF 29 Mars 2006 A.Rozanov

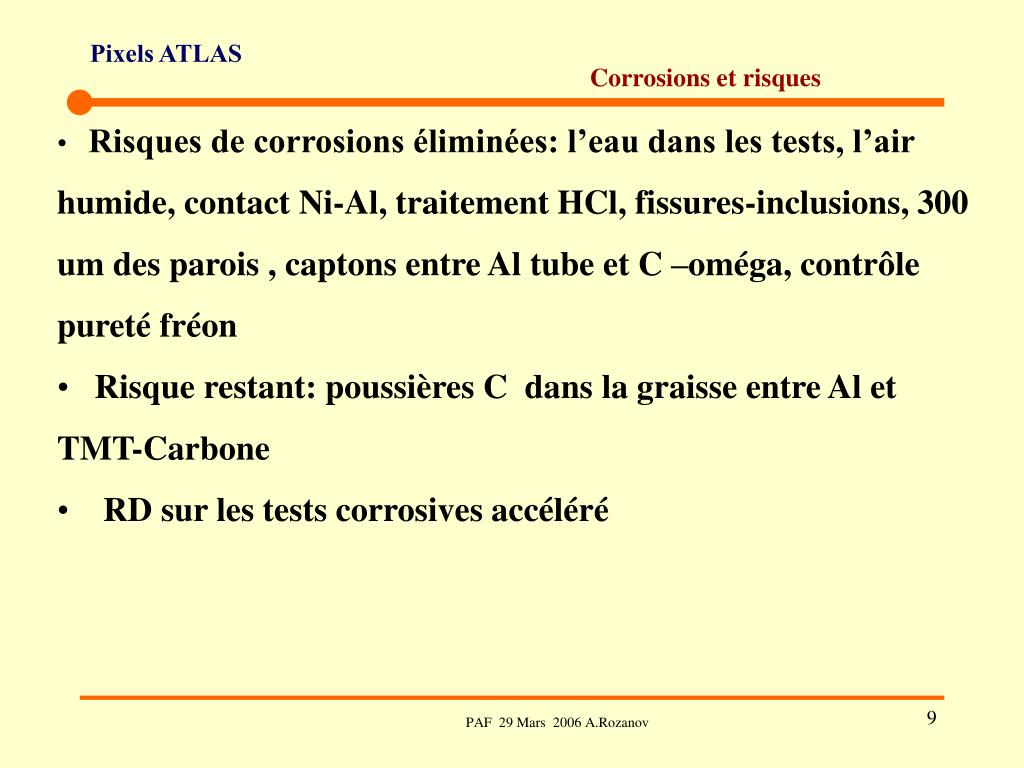

  9. Risques de corrosions éliminées: l’eau dans les tests, l’air humide, contact Ni-Al, traitement HCl, fissures-inclusions, 300 um des parois , captons entre Al tube et C –oméga, contrôle pureté fréon • Risque restant: poussières C dans la graisse entre Al et TMT-Carbone • RD sur les tests corrosives accéléré Corrosions et risques PAF 29 Mars 2006 A.Rozanov

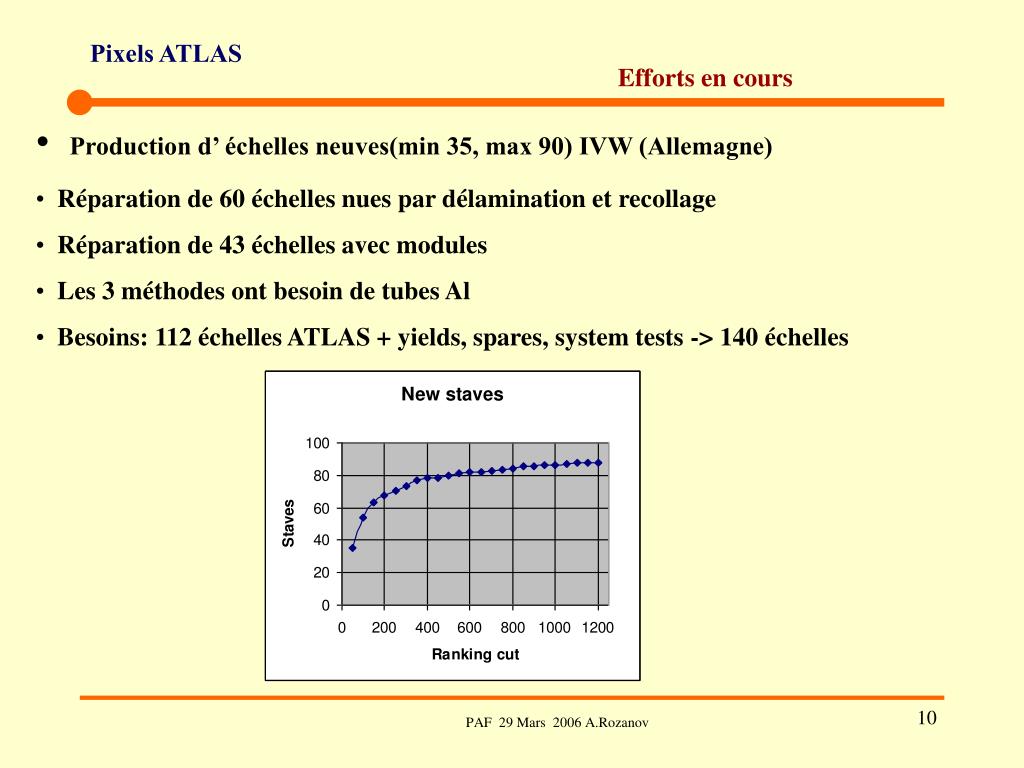

  10. Production d’ échelles neuves(min 35, max 90) IVW (Allemagne) • Réparation de 60 échelles nues par délamination et recollage • Réparation de 43 échelles avec modules • Les 3 méthodes ont besoin de tubes Al • Besoins: 112 échelles ATLAS + yields, spares, system tests -> 140 échelles Efforts en cours PAF 29 Mars 2006 A.Rozanov

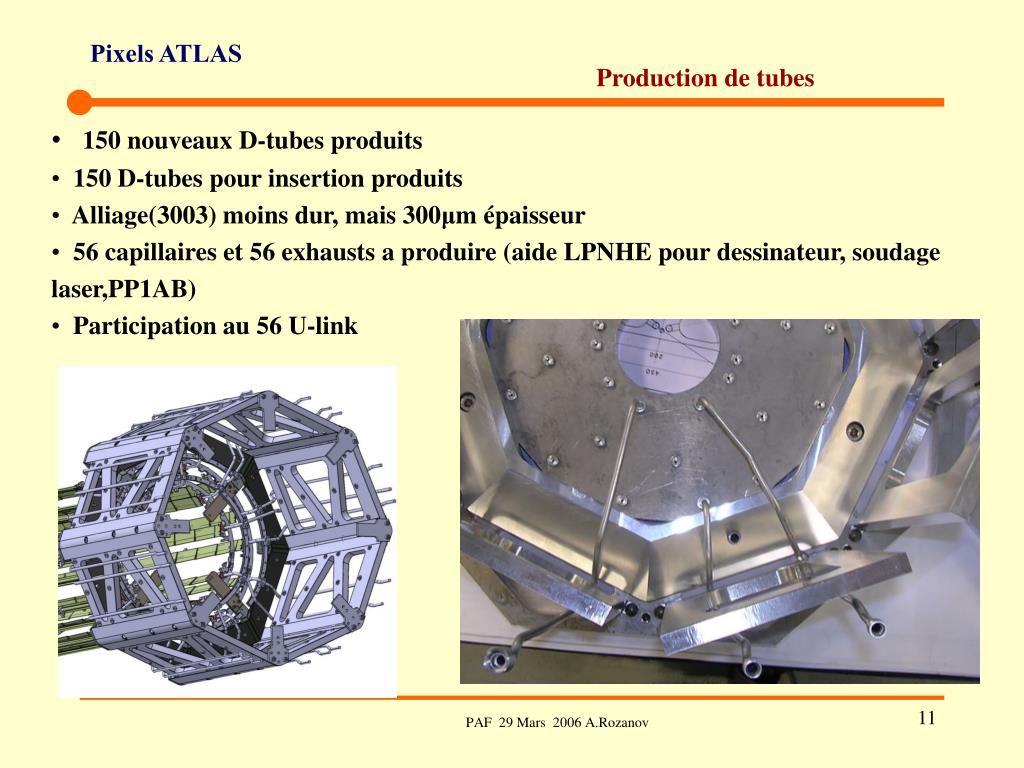

  11. 150 nouveaux D-tubes produits • 150 D-tubes pour insertion produits • Alliage(3003) moins dur, mais 300μm épaisseur • 56 capillaires et 56 exhausts a produire (aide LPNHE pour dessinateur, soudage laser,PP1AB) • Participation au 56 U-link Production de tubes PAF 29 Mars 2006 A.Rozanov

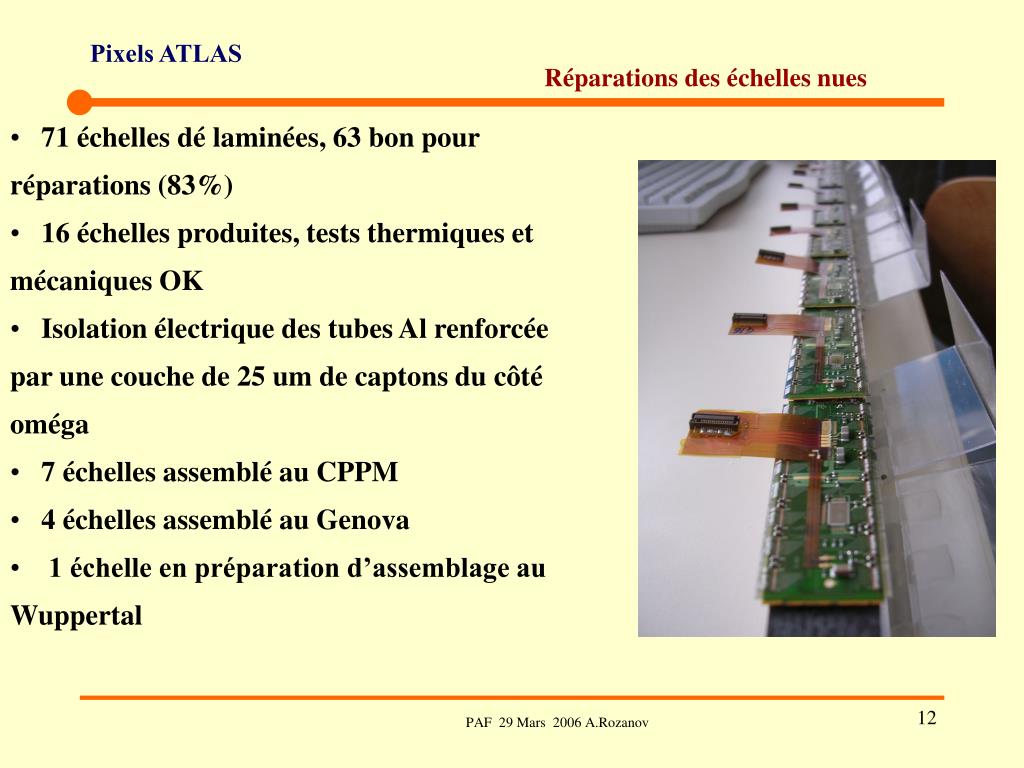

  12. 71 échelles dé laminées, 63 bon pour réparations (83%) • 16 échelles produites, tests thermiques et mécaniques OK • Isolation électrique des tubes Al renforcée par une couche de 25 um de captons du côté oméga • 7 échelles assemblé au CPPM • 4 échelles assemblé au Genova • 1 échelle en préparation d’assemblage au Wuppertal Réparations des échelles nues PAF 29 Mars 2006 A.Rozanov

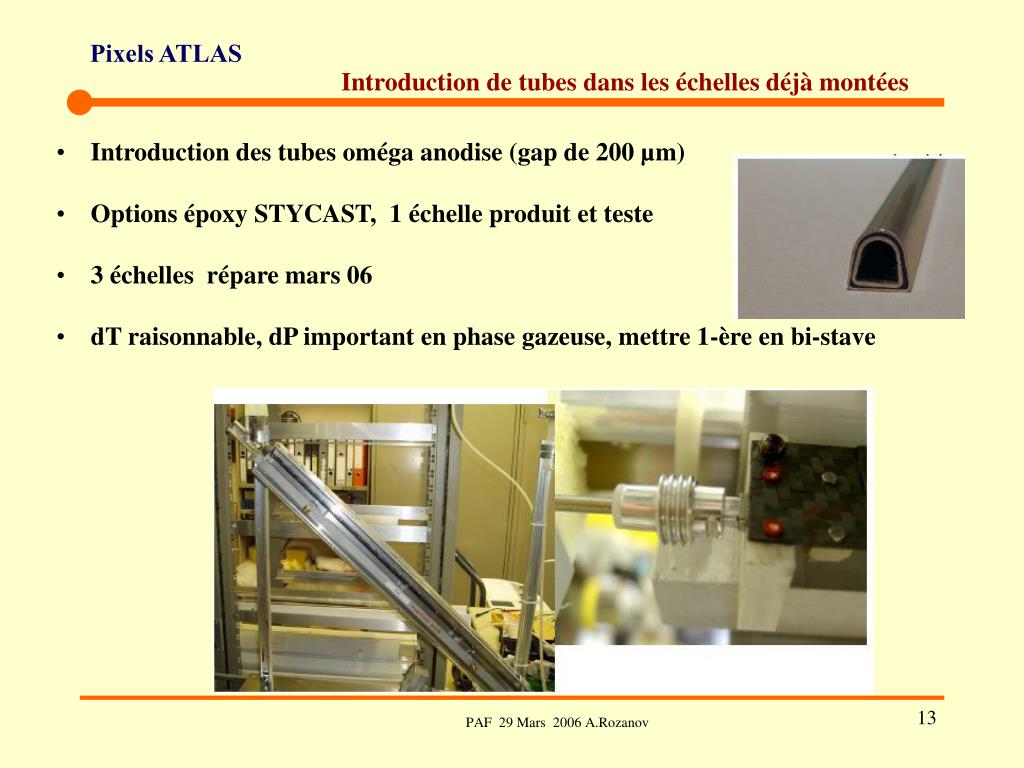

  13. Introduction de tubes dans les échelles déjà montées • Introduction des tubes oméga anodise (gap de 200 µm) • Options époxy STYCAST, 1 échelle produit et teste • 3 échelles répare mars 06 • dT raisonnable, dP important en phase gazeuse, mettre 1-ère en bi-stave PAF 29 Mars 2006 A.Rozanov

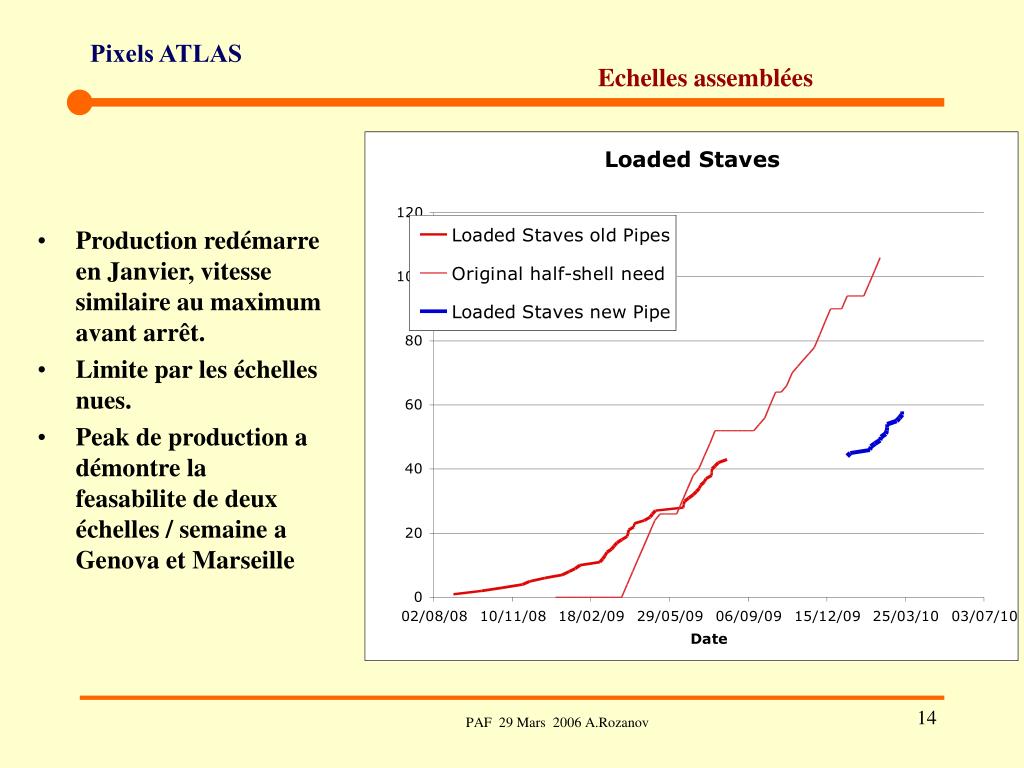

  14. Echelles assemblées • Production redémarre en Janvier, vitesse similaire au maximum avant arrêt. • Limite par les échelles nues. • Peak de production a démontre la feasabilite de deux échelles / semaine a Genova et Marseille PAF 29 Mars 2006 A.Rozanov

  15. Intégration échelles au CERN • Restart L1 intégration 10 mars 2006 avec 10 échelles au CERN (ligne A) • 10 échelles câbles vers 28 Mars 06 (U-link critique) • Avril restart intégration L2 sur la ligne B PAF 29 Mars 2006 A.Rozanov

  16. Milestones • Finir réparation échelles nues – 28 Avril 2006 • Finir productions nouvelles échelles nues – 18 Avril 2006 • Finir introductions des tubes dans le échelles avec modules – 11 Juillet 2006 • Finir assemblage échelles – 21 septembre 2006 • Finir intégration couche L1 – 13 Juin 2006 • Finir intégration couche L2 – 10 Aout 2006 • Finir intégration b-layer – 15 Septembre 2006 • End-cap disk arrive au CERN – 15 Avril 2006 • Installation machine 3D au SR1 – 1 Août 2006 • Barrel et disks intègre – 13 Octobre 2006 • Intégration de patch panels – 2 Décembre 2006 • Insertion des pixel dans PST – 10 Janvier 2007 • Installation dans ATLAS – 10 Février 2007 PAF 29 Mars 2006 A.Rozanov

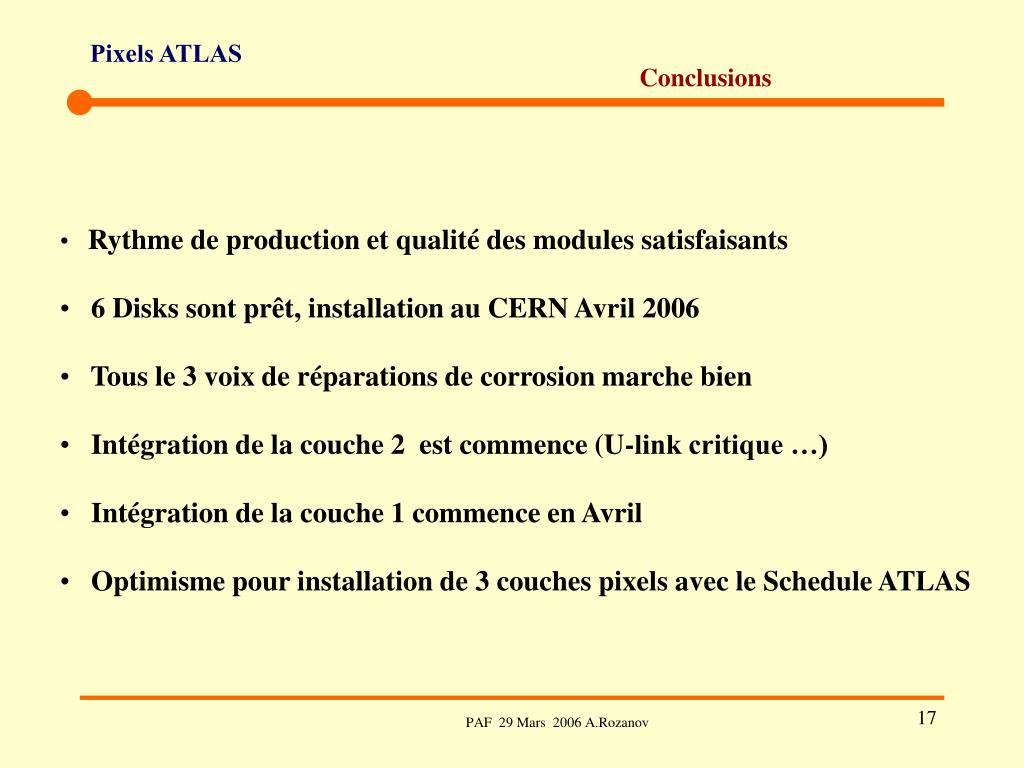

  17. Conclusions • Rythme de production et qualité des modules satisfaisants • 6 Disks sont prêt, installation au CERN Avril 2006 • Tous le 3 voix de réparations de corrosion marche bien • Intégration de la couche 2 est commence (U-link critique …) • Intégration de la couche 1 commence en Avril • Optimisme pour installation de 3 couches pixels avec le Schedule ATLAS PAF 29 Mars 2006 A.Rozanov

  18. Appendices PAF 29 Mars 2006 A.Rozanov

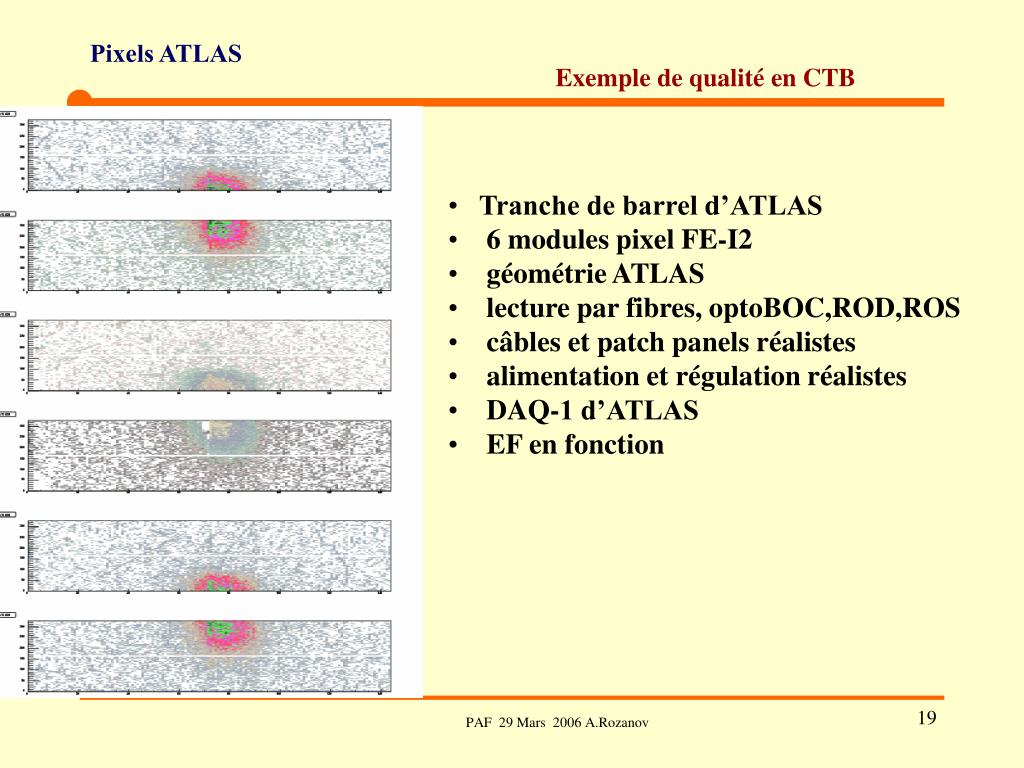

  19. Exemple de qualité en CTB • Tranche de barrel d’ATLAS • 6 modules pixel FE-I2 • géométrie ATLAS • lecture par fibres, optoBOC,ROD,ROS • câbles et patch panels réalistes • alimentation et régulation réalistes • DAQ-1 d’ATLAS • EF en fonction PAF 29 Mars 2006 A.Rozanov

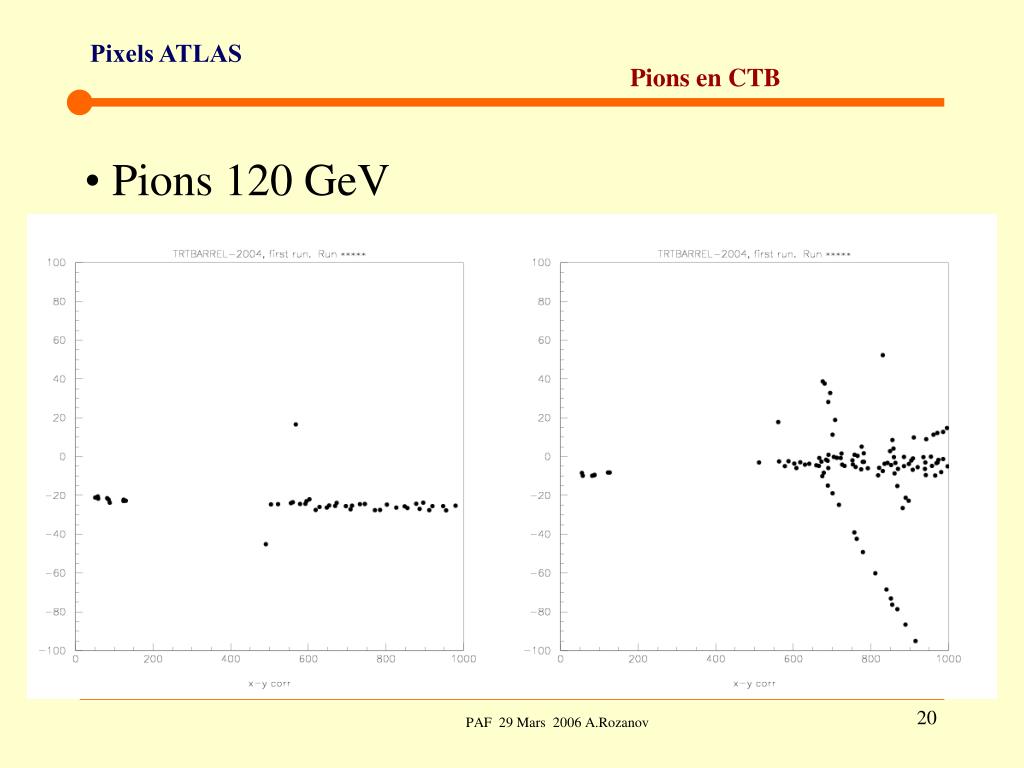

  20. Pions en CTB Pions 120 GeV PAF 29 Mars 2006 A.Rozanov

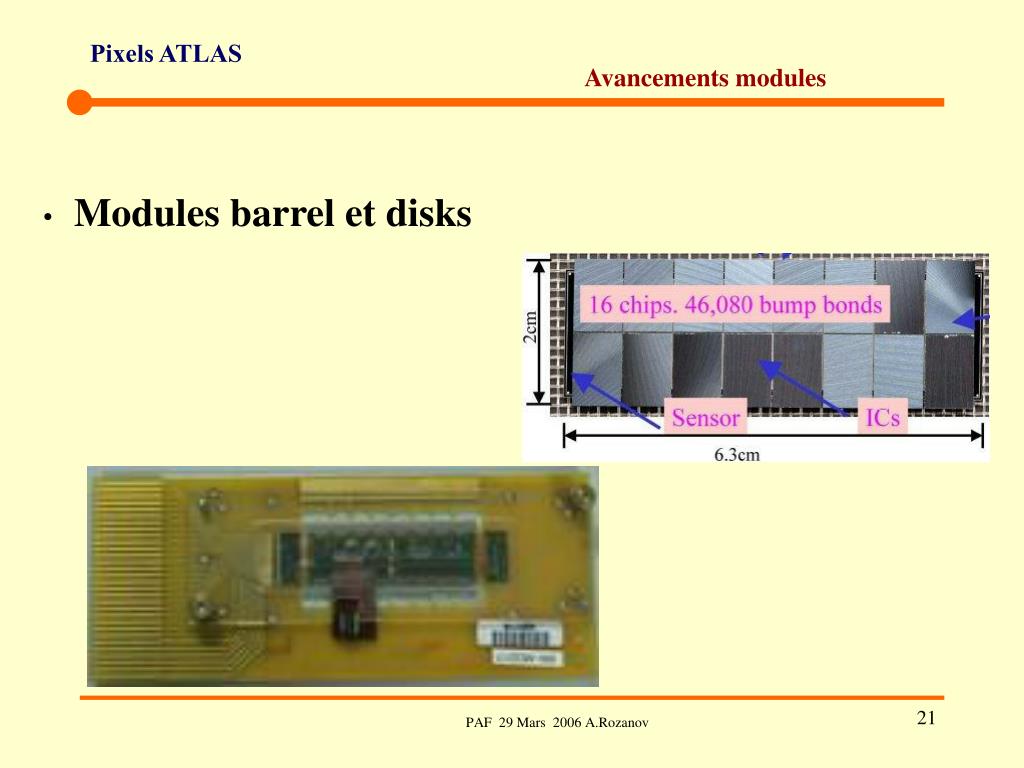

  21. Avancements modules • Modules barrel et disks PAF 29 Mars 2006 A.Rozanov

  22. Avancements Assemblage CPPM PAF 29 Mars 2006 A.Rozanov

  23. 112 tubes soudés au laser aux US société EB • Test pression 20 bars et vide fuite He 10-7 atm cm3/s • 70 tubes qualifie, 56 tubes livres pour production • 48 tubes préparés au CPPM pour soudure 16.03.06 • 21 tubes a prépare avant 24 mars 2006 • si le taux de réussite satisfaisante – dernière série • capilaires disks finit • 56 capillaires barrels et 56 tubes exhausts en Avril-Mai 2006 • Soudages laser tubes exhaust par société ARES (Paris) très satisfaisante Interfaces des tubes et connecteurs PAF 29 Mars 2006 A.Rozanov

  24. IVW a produit 4 échelles proto, en test thermique • Wuppertal et LBL fabriquent les pièces carbones • 2 échelles de production prévu 28 Mars 2006 • Contrat pour 35 échelles (option 90 échelles) Productions de nouvelles échelles PAF 29 Mars 2006 A.Rozanov

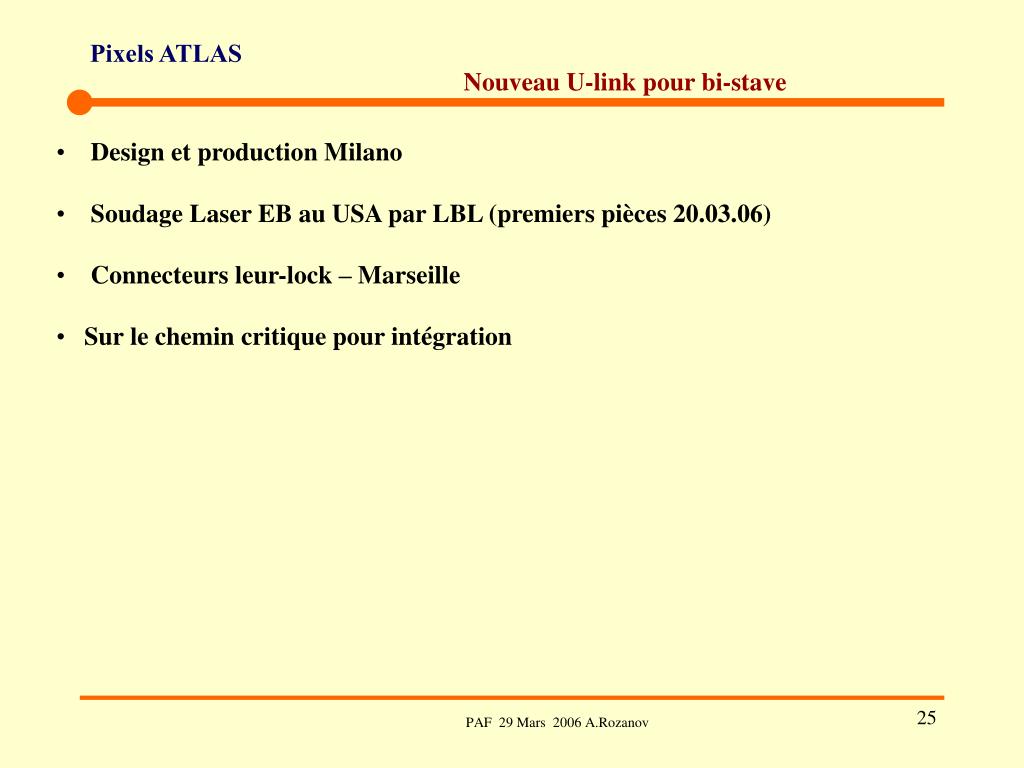

  25. Nouveau U-link pour bi-stave • Design et production Milano • Soudage Laser EB au USA par LBL (premiers pièces 20.03.06) • Connecteurs leur-lock – Marseille • Sur le chemin critique pour intégration PAF 29 Mars 2006 A.Rozanov
