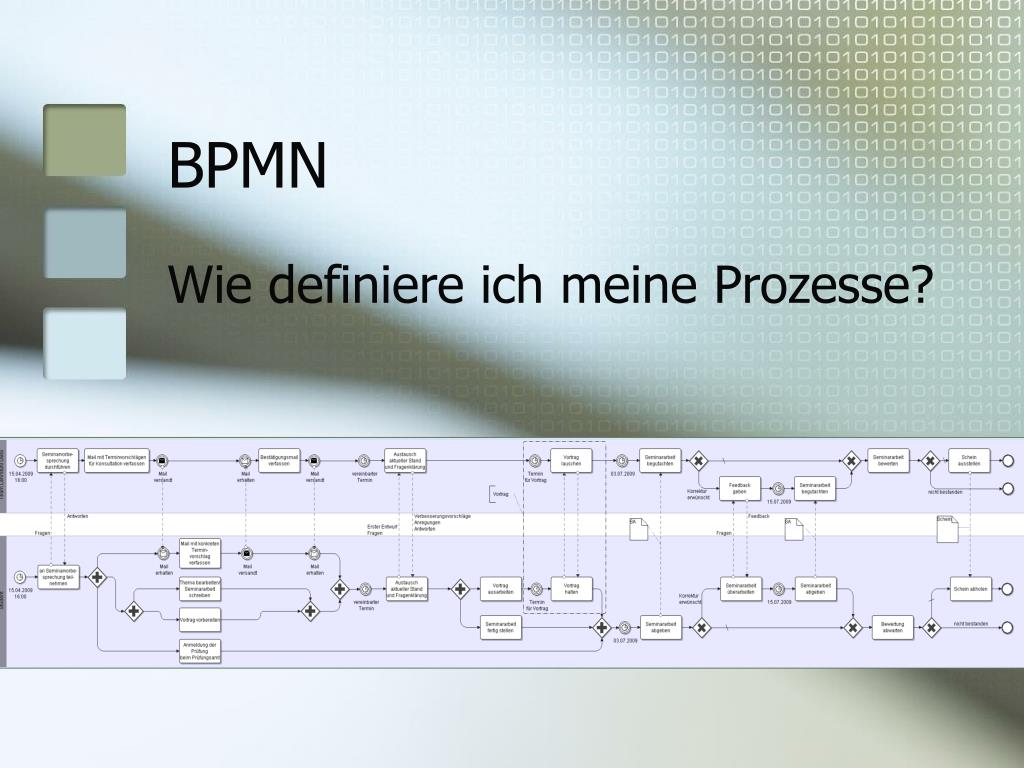

  1. BPMN Wie definiere ich meine Prozesse?

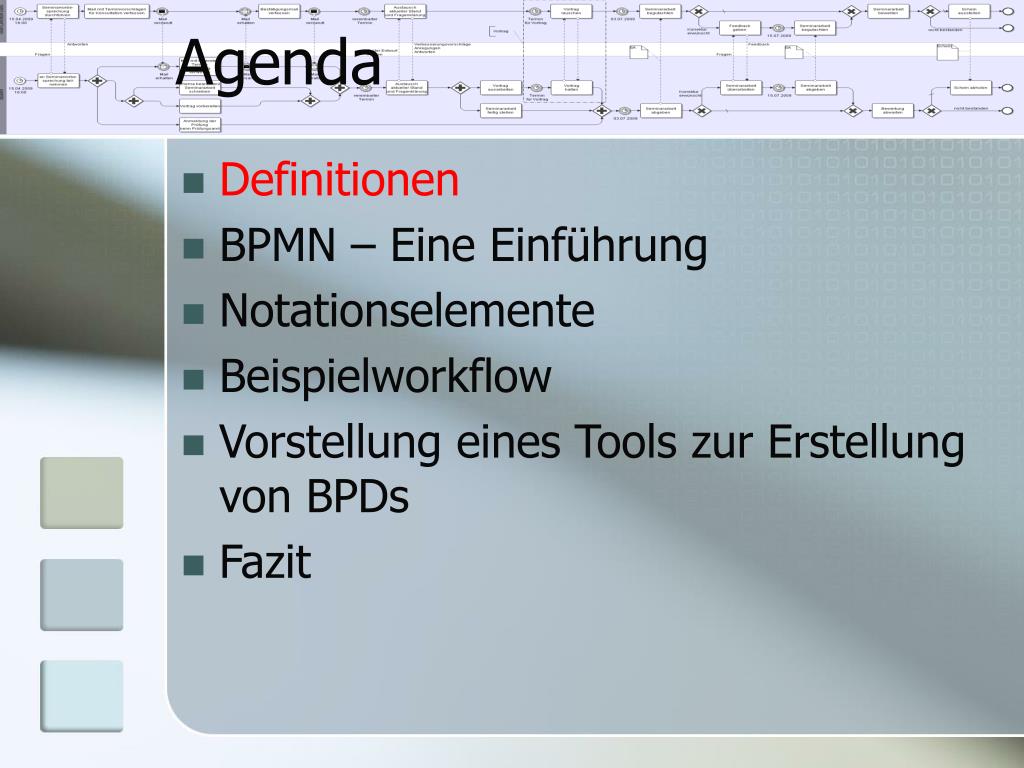

  2. Agenda • Definitionen • BPMN – Eine Einführung • Notationselemente • Beispielworkflow • Vorstellung eines Tools zur Erstellung von BPDs • Fazit

  3. Agenda • Definitionen • BPMN – Eine Einführung • Notationselemente • Beispielworkflow • Vorstellung eines Tools zur Erstellung von BPDs • Fazit

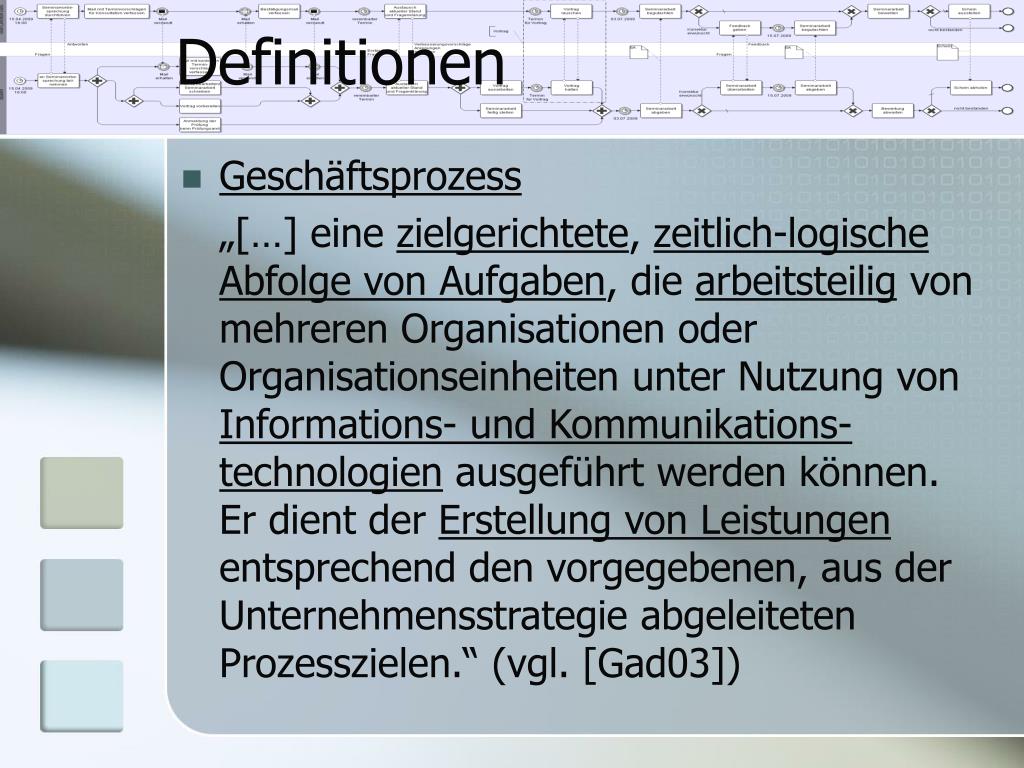

  4. Definitionen • Geschäftsprozess „[…] eine zielgerichtete, zeitlich-logische Abfolge von Aufgaben, die arbeitsteilig von mehreren Organisationen oder Organisationseinheiten unter Nutzung von Informations- und Kommunikations-technologien ausgeführt werden können. Er dient der Erstellung von Leistungen entsprechend den vorgegebenen, aus der Unternehmensstrategie abgeleiteten Prozesszielen.“ (vgl. [Gad03])

  5. Definitionen • Workflow „[…] ein formal beschriebener, ganz oder teilweise automatischer Geschäftsprozess. Er beinhaltet die zeitlichen, fachlichen und ressourcenbezogenenSpezifikationen, die für eine automatische Steuerung des Arbeitsablaufes auf der operativen Ebene erforderlich sind. Die hierbei anzustoßenden Arbeitsschritte sind zur Ausführung durch Mitarbeiteroder durch Anwendungsprogramme vorgesehen.“ (vgl. [Gad03])

  6. Definitionen Geschäftsprozess vs. Workflow • „was“ vs. „wie“ • fachlich- vs. operativekonzeptionelle EbeneEbene • geringer Detail- vs. höchsterierungsgrad Detailierungs- grad

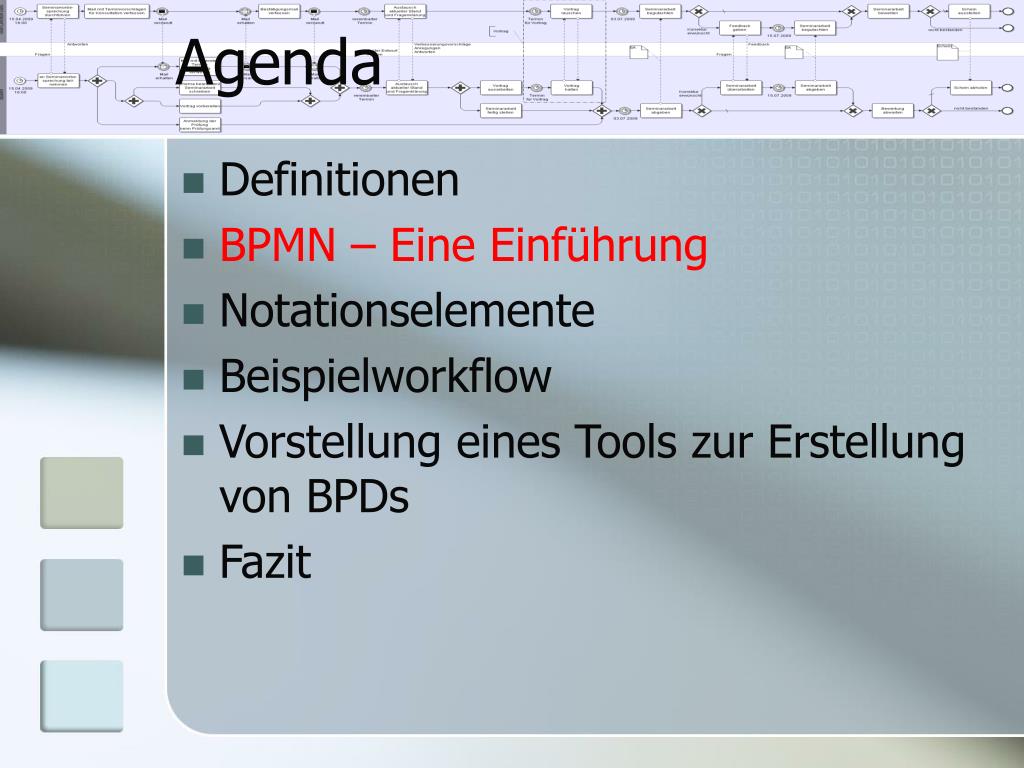

  7. Agenda • Definitionen • BPMN – Eine Einführung • Notationselemente • Beispielworkflow • Vorstellung eines Tools zur Erstellung von BPDs • Fazit

  8. BPMN – Eine Einführung • 2002 von der BPMI entwickelt, um graphische Notation für Prozess-beschreibungen in BPML bereitzustellen • 2005 in der OMG aufgegangen (UML) • Ziel: „[…] to provide a notation that is readily understandable by all business users, from the business analysts […], to the technical developers […] and finally, to the business people […].“ (vgl. [Whi04])

  9. BPMN – Eine Einführung • Grafische Notation zur fachlichen UND technischen Darstellung von Geschäftsprozessen in BPDs • Aktuell BPMN 1.2 mit geringen Änderungen zur Version 1.1 • BPMN 2.0 in den Startlöchern

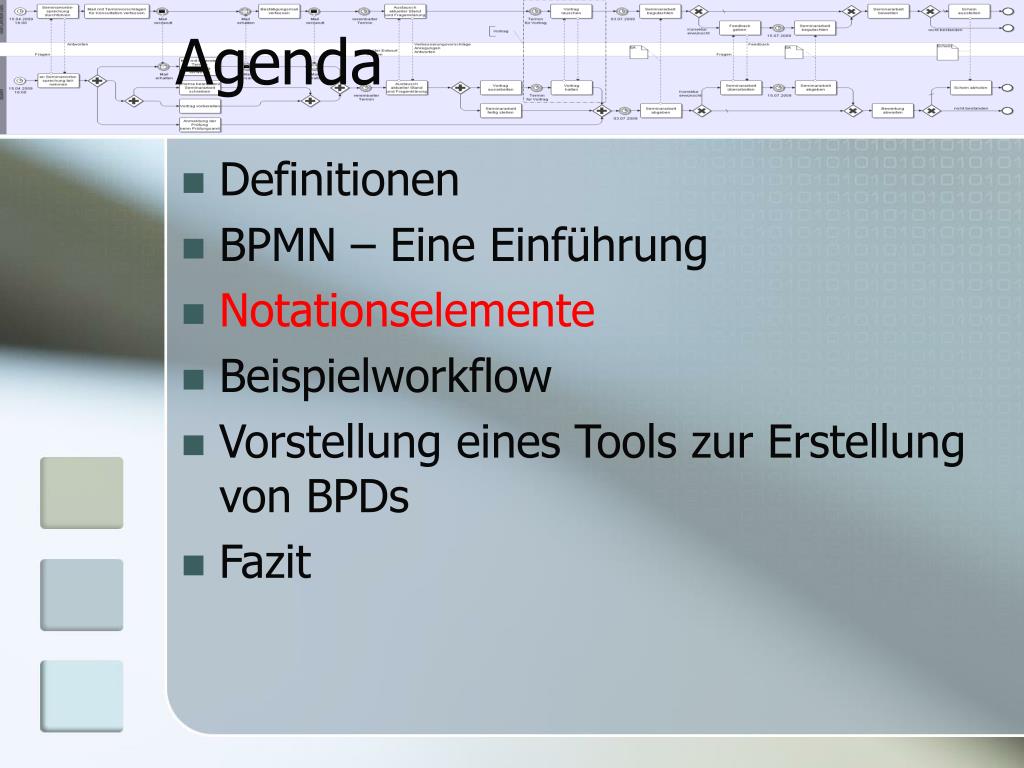

  10. Agenda • Definitionen • BPMN – Eine Einführung • Notationselemente • Beispielworkflow • Vorstellung eines Tools zur Erstellung von BPDs • Fazit

  11. Notationselemente • Flow Objects • Connecting Objects • Swimlanes • Artifacts

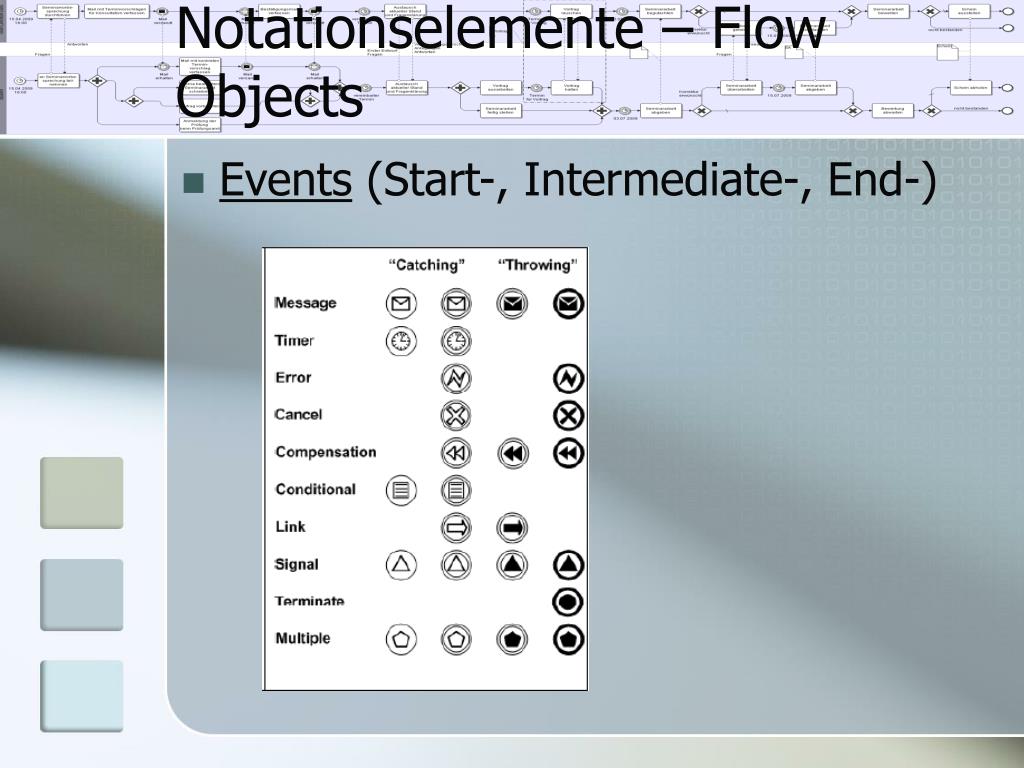

  12. Notationselemente – Flow Objects • Events (Start-, Intermediate-, End-)

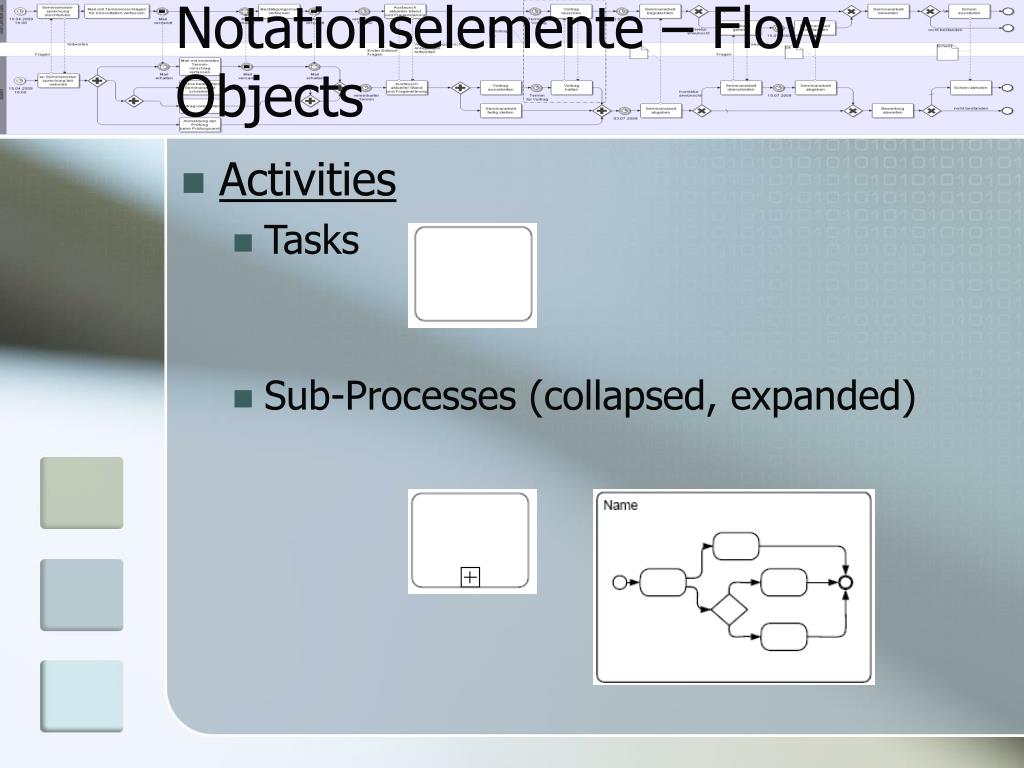

  13. Notationselemente – Flow Objects • Activities • Tasks • Sub-Processes (collapsed, expanded)

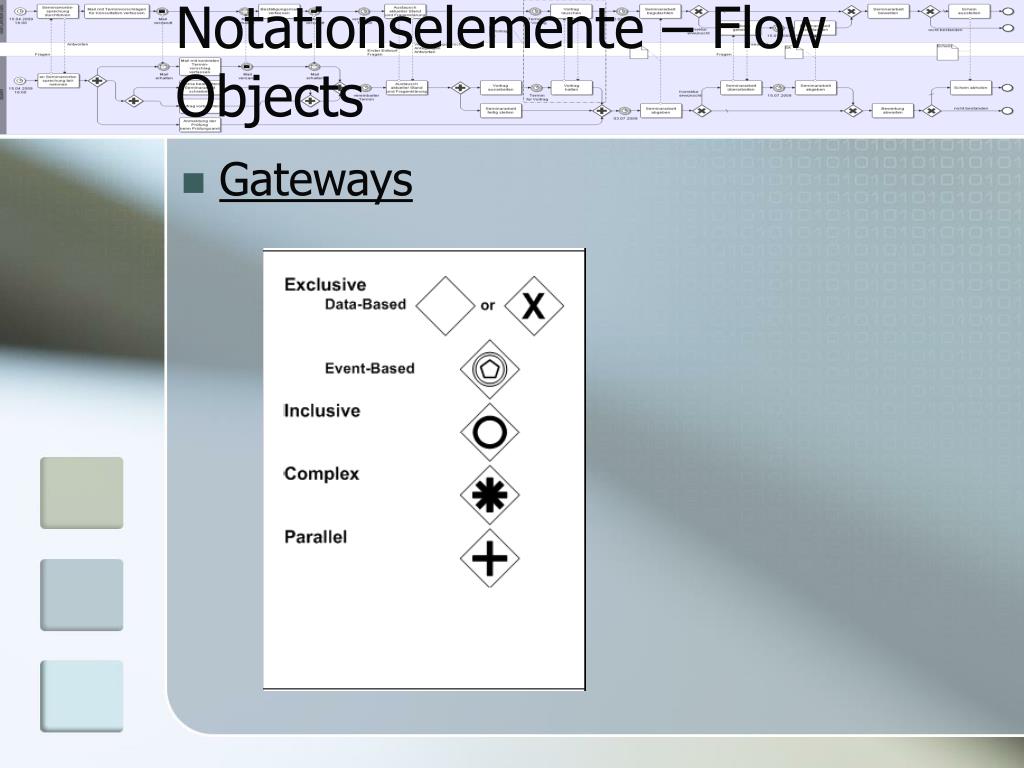

  14. Notationselemente – Flow Objects • Gateways

  15. Notationselemente – Connecting Objects • Sequence Flow • Message Flow • Association

  16. Notationselemente - Swimlanes • Pool • Lane

  17. Notationselemente - Artifacts • Data Objects • Groups • Annotations

  18. Agenda • Definitionen • BPMN – Eine Einführung • Notationselemente • Beispielworkflow • Vorstellung eines Tools zur Erstellung von BPDs • Fazit

  19. Beispielworkflow • Workflow vom Kickoff-Meeting bis zur Bekanntgabe der Seminarergebnisse • Kollaborationsprozesse zwischen Lehrstuhlteam und Student(in) als Choreographie modelliert • Choreographie =df. „[…] das aufeinander abgestimmte Zusammenspiel von zwei oder mehr Prozessen, die keiner zentralen Steuerung unterliegenund mittels Nachrichtenaus-tausch kommunizieren.“ (vgl. [All08])

  20. Beispielworkflow Teil1

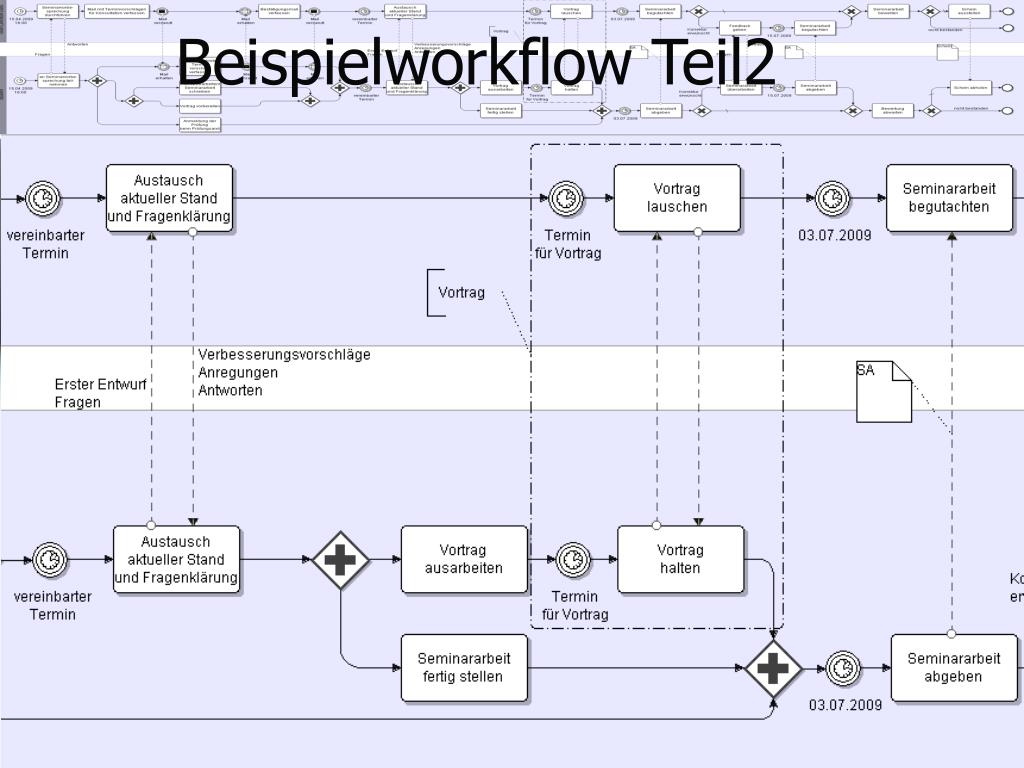

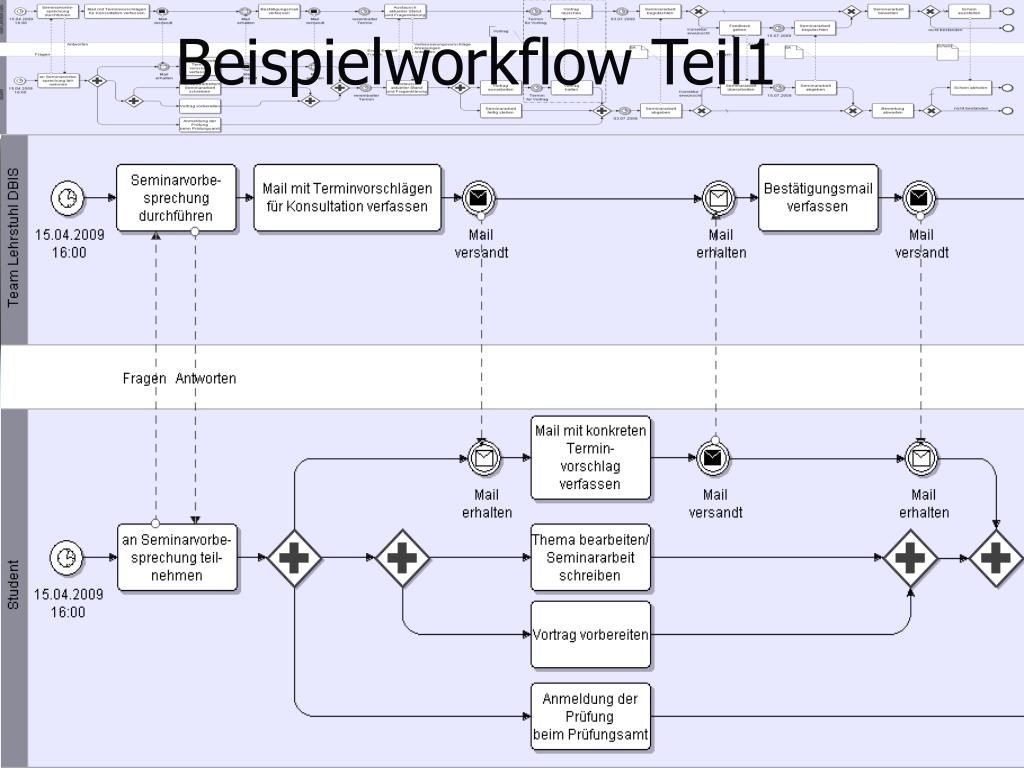

  21. Beispielworkflow Teil2

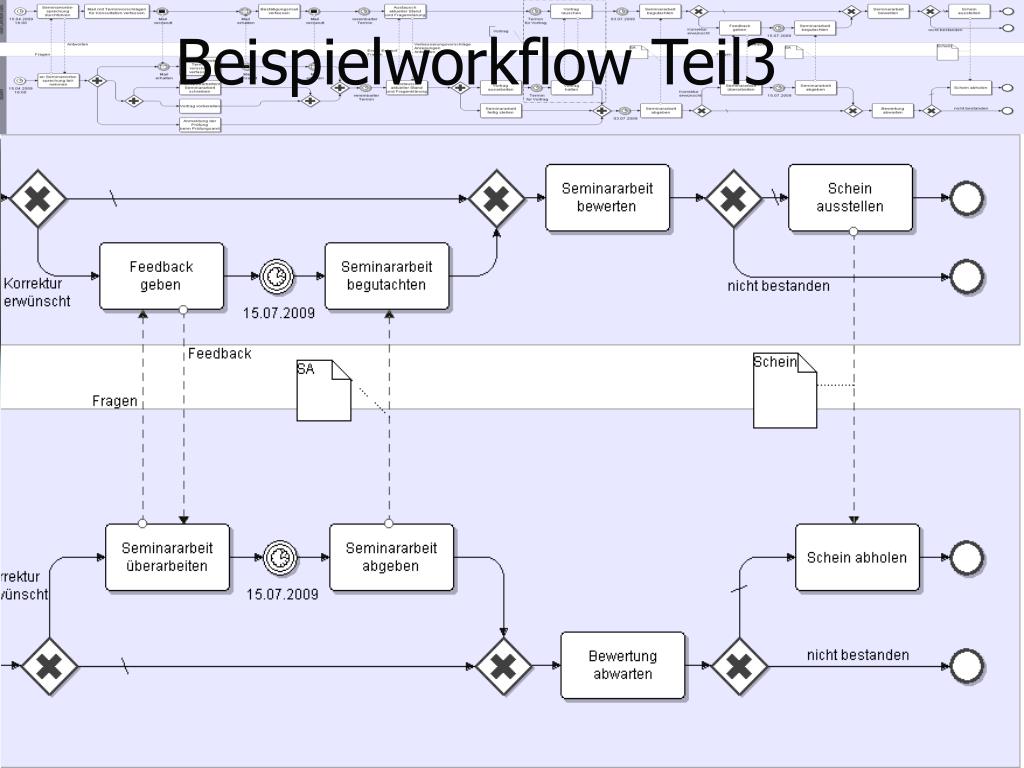

  22. Beispielworkflow Teil3

  23. Agenda • Definitionen • BPMN – Eine Einführung • Notationselemente • Beispielworkflow • Vorstellung eines Tools zur Erstellung von BPDs • Fazit

  24. Vorstellung eines Tools zur Erstellung von BPDs • Intalio|Designer als Eclipse PlugIn • Intalio 1999 gegründet • Heute mehr als 500 Großkunden

  25. Agenda • Definitionen • BPMN – Eine Einführung • Notationselemente • Beispielworkflow • Vorstellung eines Tools zur Erstellung von BPDs • Fazit

  26. Fazit

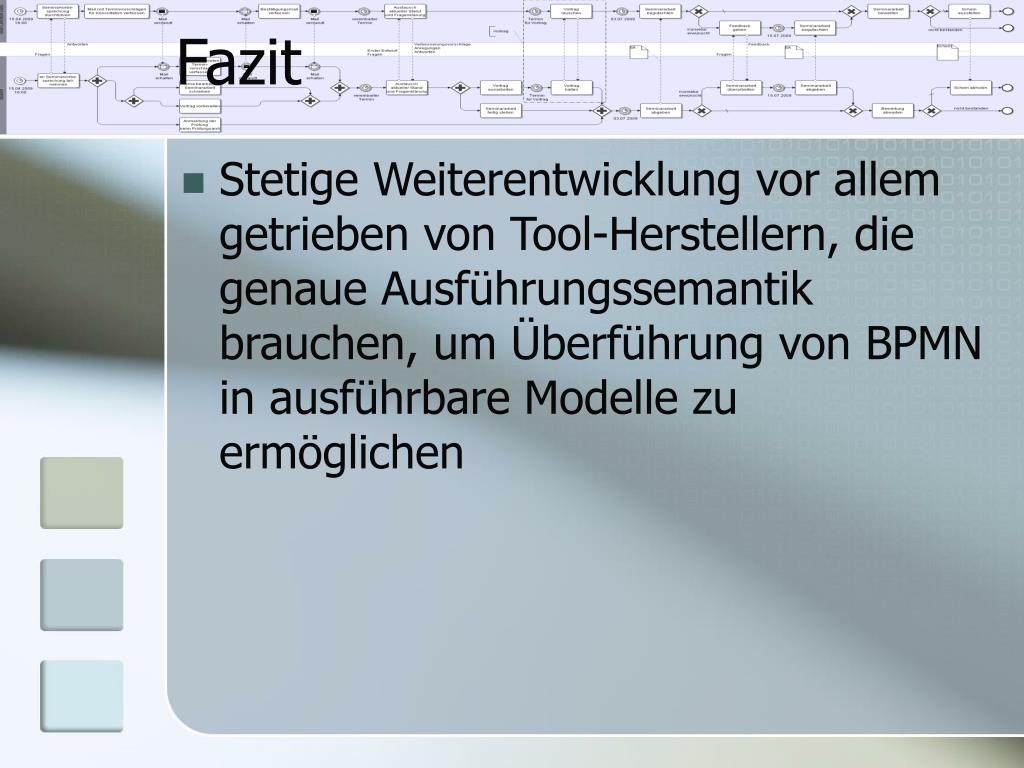

  27. Fazit • Stetige Weiterentwicklung vor allem getrieben von Tool-Herstellern, die genaue Ausführungssemantik brauchen, um Überführung von BPMN in ausführbare Modelle zu ermöglichen

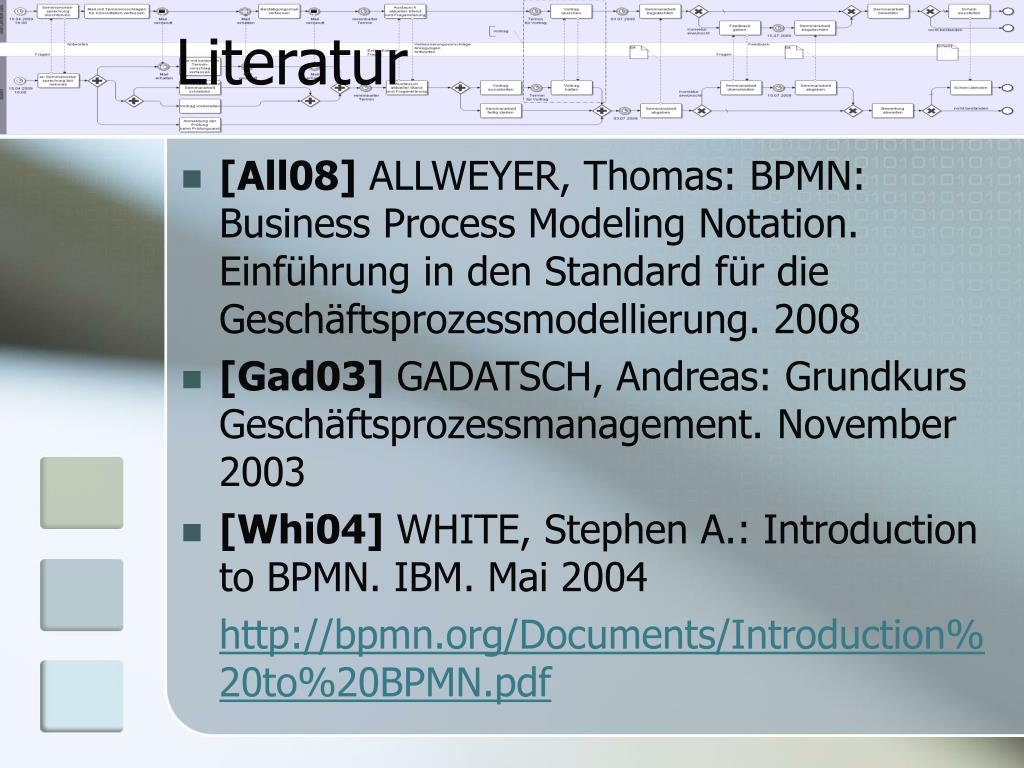

  28. Literatur • [All08] ALLWEYER, Thomas: BPMN: Business Process Modeling Notation. Einführung in den Standard für die Geschäftsprozessmodellierung. 2008 • [Gad03] GADATSCH, Andreas: Grundkurs Geschäftsprozessmanagement. November 2003 • [Whi04] WHITE, Stephen A.: Introduction to BPMN. IBM. Mai 2004 http://bpmn.org/Documents/Introduction%20to%20BPMN.pdf

  29. Vielen Dank für die Aufmerksamkeit! Fragen?
