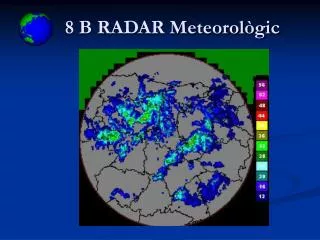

8 B RADAR Meteorològic. L’ objetiu del radar meteorològic és:. Descriure l’instant actual (detecció de precipitacions, identificació d’estructures i de la seva perillositat, etc ...) amb finalitats de vigilància i prevenció a curt termini.
E N D
L’ objetiu del radar meteorològic és: • Descriure l’instant actual (detecció de precipitacions, identificació d’estructures i de la seva perillositat, etc ...) amb finalitats de vigilància i prevenció a curt termini. • Mesurar de forma sistemàtica quantitats físiques útils a la Climatologia i per la preparació de previsions a més llarg termini. • Adquirir nous coneixements que permetin concebre esquemes o models conceptuals de les estructures i fenòmens atmosfèrics per realitzar i controlar els models numèrics de predicció del temps.
Avantatges de l’observació Radar • Permet realitzar una teledetecció activa. L’observació es realitza sense que sigui necessari moure l’instrument (tret del moviment de l’antena) i és possible triar el volum sondejat amb precisió i de forma objectiva entre un extens conjunt. • L’exploració es realitza en les tres dimensions espacials, en curts períodes de temps i per volums molt grans. • L’observació no pertorba al medi en el que es realitza. • Les dades estan disponibles immediatament. • Les longituds d’ona escollides no detecten les partícules nuvoloses però si les de precipitació; per tant les observacions de satèl·lit i de radar són complementàries.
El sistema RADAR com a sensor actiu emet un pols de radiació que interacciona amb el blanc ( en el nostre cas gotes de pluja) i es produeix dispersió. • Una part de la radiació és dispersada de retorn al sistema radar (retrodispersió). • El sistema es capaç de determinar la posició en l’espai dels blancs i les seves característiques, en el nostre cas la intensitat de precipitació.
Els paràmetres més importants del radar son: • Potència instantània del pols. 370 Kw (banda S) 250 Kw (banda C) • Freqüència de treball. • Freqüència de repetició de polsos. 250 Hz • Duració del pols. 2 ms • Amplada del feix. 1.9º (banda S), 0.9º (banda C) Un paràmetre importat és la FRP (Freqüència de repetició de polsos), ja que ens marca l’alcanç del radar rmax. • Que ve donat per
Usos del radar meteorològic. • Els radars mesuren la força (amplitud) i la fase de la senyal retrodispersada, un problema no resolt completament i que constitueix una activa àrea d’investigació, és inferir informació meteorològica, com intensitat de precipitació, velocitat del vent, predicció del moviment de tempestes, etc. Equació del radar • Són relacions entre la potencia rebuda pel radar, factor de reflectivitat Z, e intensitat de precipitació.
Equació del radar • S’ha suposat: • Difusors esfèrics. • Tamany petit front a la longitud d’ona • La potencia mitja rebuda depèn de: • Paràmetres del radar (potència transmesa, longitud d’ona de treball, ganància de antena.....). • Dos factors que únicament depenen dels blancs: • El valor de |K|2 • La magnitud S D6, també anomenada factor de reflectivitat.
Es sol relacionar empíricament amb la intensitat de precipitació R (mm/h): • Z = A Rb • En concret: Z=200 R1.6
Factors que influeixen en una incorrecta mesura del sistema radar: • Calibració. • Bloqueig del feix del radar. • La banda brillant . • El calabruix. • Propagació anòmala del feix de radar. • Atenuació. • Evaporació de la precipitació. • Cisalla del vent en nivells baixos.
Plan Position Indicator (PPI):Es manté constant l’angle d’elevació I es varia l’angle azimutal. • Range Height Indicator (RHI):Quan el radar escaneja en aquest mode, l’angle azimutal es manté fix I varia l’angle d’elevació. • CAPPI (Constant Altitude Plan Position Indicator) Producte que ens dona les reflectivitats en un pla de altitud constant. • ECHOTOPProducte que dona l’altitud dels ecos més forts.
