Redes de Computadores

1. Redes de Computadores • Introdução às Redes de Computadores

2. O que será estudado nesta disciplina • Módulo básico I – Comunicação • Módulo básico II – Modulação • Módulo intermediário I – Classificação das redes • Módulo intermediário II – Redes de longa distância • Módulo avançado I – Protocolo IP • Módulo avançado II – Sockets e protocolos

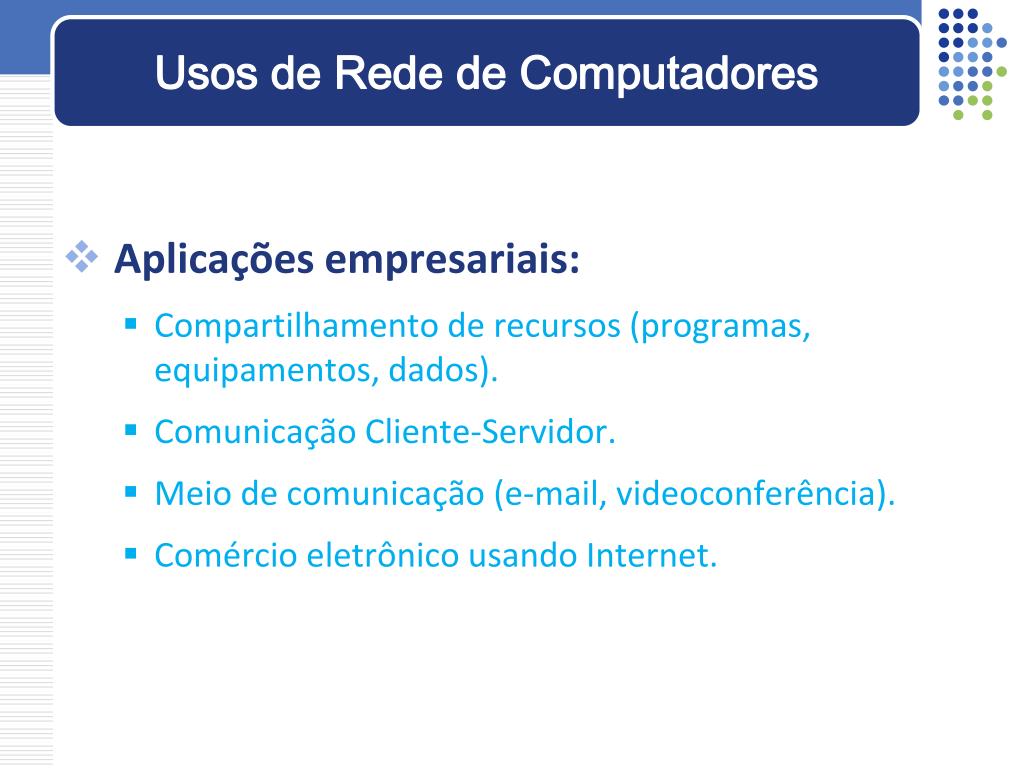

3. Usos de Rede de Computadores • Aplicações empresariais: • Compartilhamento de recursos (programas, equipamentos, dados). • Comunicação Cliente-Servidor. • Meio de comunicação (e-mail, videoconferência). • Comércio eletrônico usando Internet.

4. Usos de Rede de Computadores Modelo de comunicação Cliente-Servidor

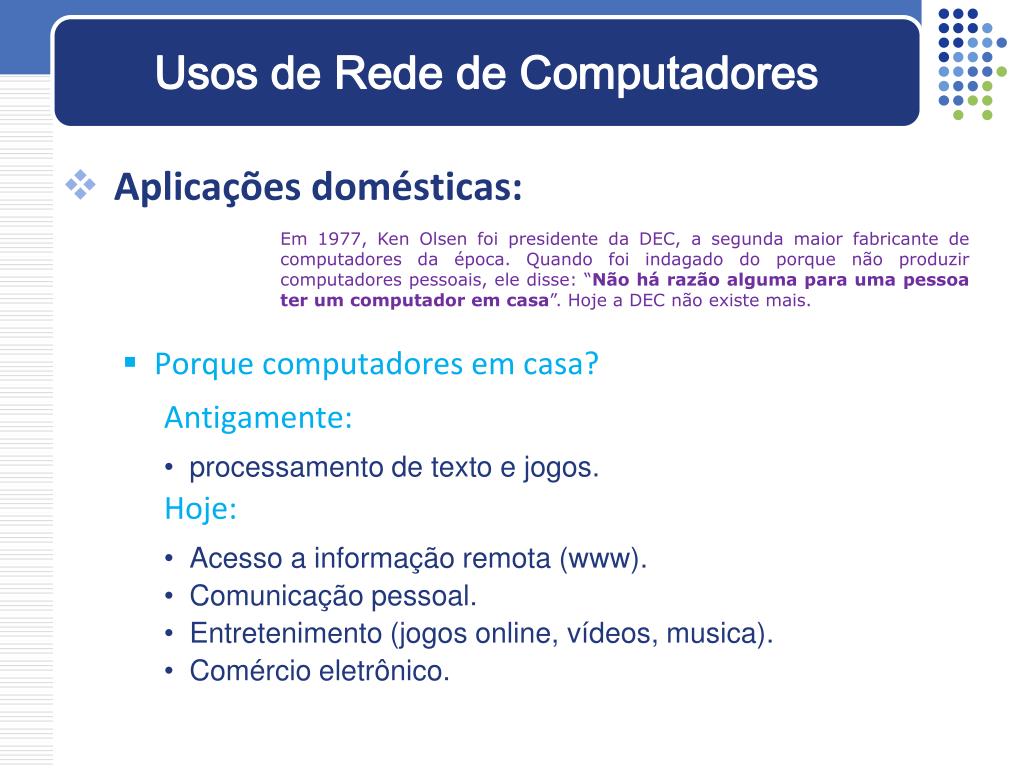

5. Usos de Rede de Computadores • Aplicações domésticas: • Porque computadores em casa? Antigamente: • processamento de texto e jogos. Hoje: • Acesso a informação remota (www). • Comunicação pessoal. • Entretenimento (jogos online, vídeos, musica). • Comércio eletrônico. Em 1977, Ken Olsen foi presidente da DEC, a segunda maior fabricante de computadores da época. Quando foi indagado do porque não produzir computadores pessoais, ele disse: “Não há razão alguma para uma pessoa ter um computador em casa”. Hoje a DEC não existe mais.

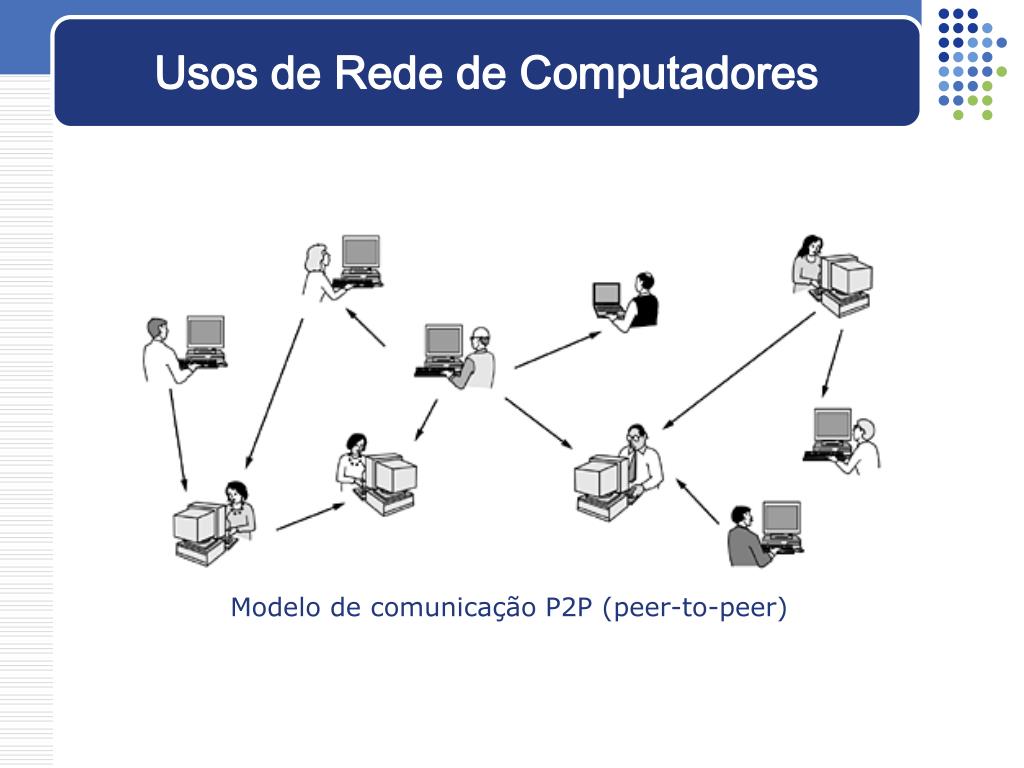

6. Usos de Rede de Computadores Modelo de comunicação P2P (peer-to-peer)

7. Usos de Rede de Computadores • Usuários móveis (mobile): • Notebooks, palms, celulares, tablets. • Porque conexão o tempo todo? Antigamente: • Escritório portátil. Hoje: • Acesso a informação remota (www). • Comunicação pessoal. • Entretenimento (jogos online, vídeos, musica). • Comércio eletrônico.

8. Usos de Rede de Computadores • Wireless x Computação móvel:

9. Definição • Uma rede de computadores consiste em dois ou mais computadores interconectados com o objetivo de permitir a comunicação e o compartilhamento de dados, recursos e serviços. • É comum a existência de redes que interligam várias outras redes de menores dimensões.

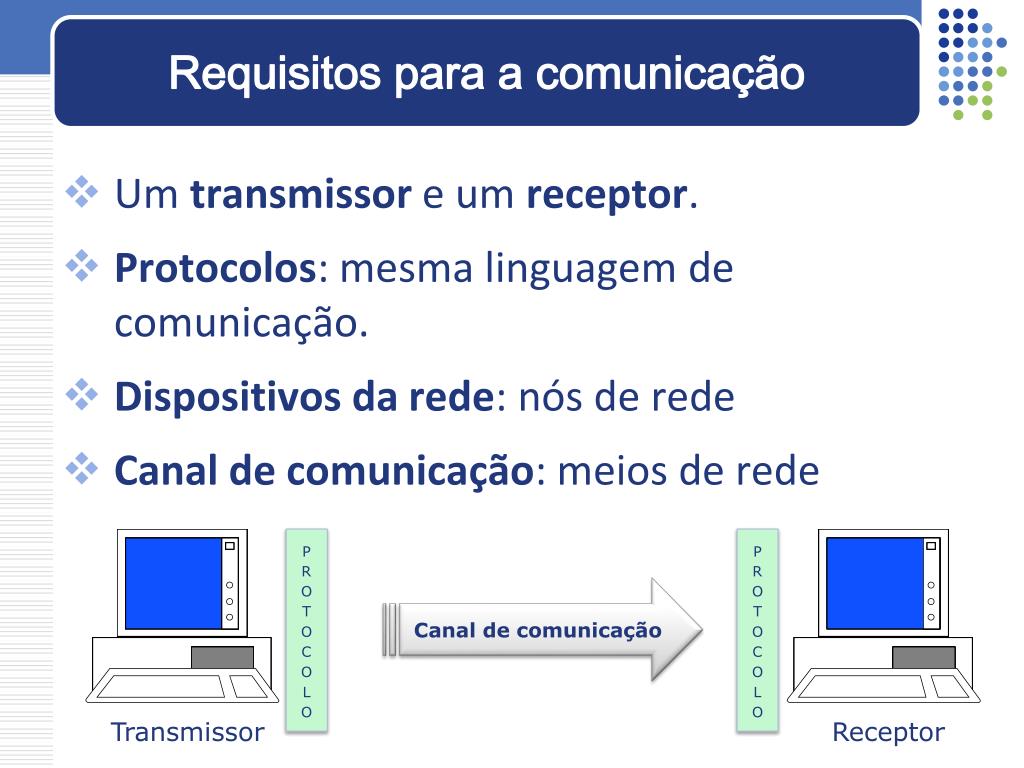

10. Requisitospara a comunicação • Um transmissore um receptor. • Protocolos: mesma linguagem de comunicação. • Dispositivos da rede: nós de rede • Canal de comunicação: meios de rede PROTOCOLO PROTOCOLO Canal de comunicação Receptor Transmissor

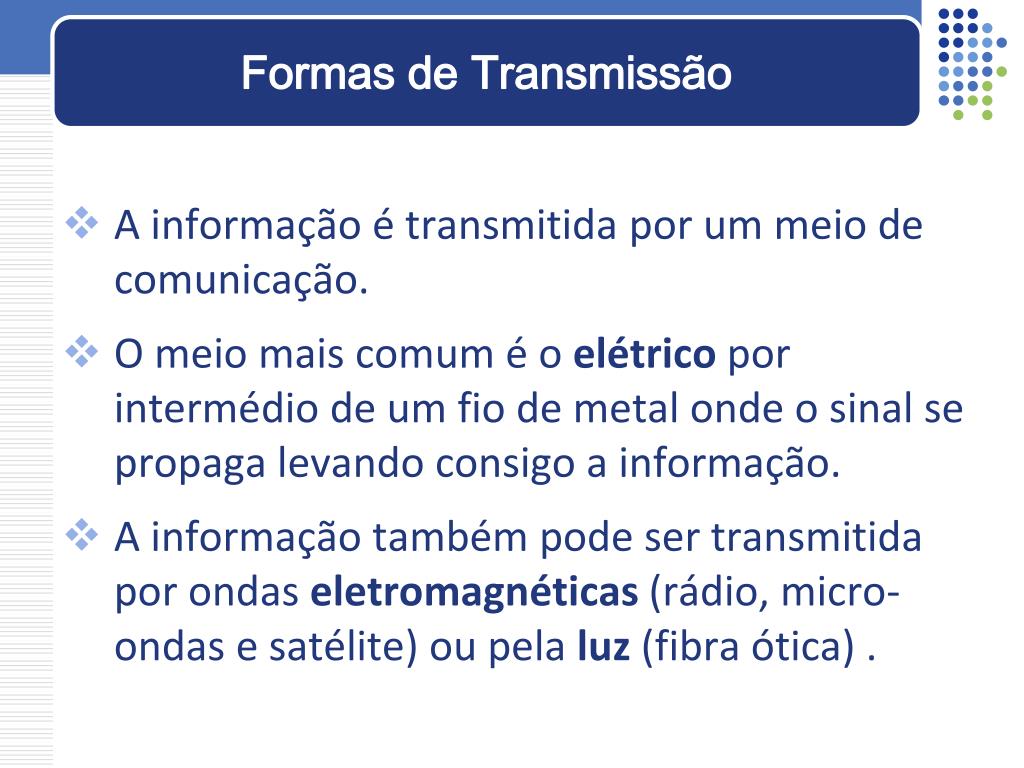

11. Formas de Transmissão • A informação é transmitida por um meio de comunicação. • O meio mais comum é o elétrico por intermédio de um fio de metal onde o sinal se propaga levando consigo a informação. • A informação também pode ser transmitida por ondas eletromagnéticas (rádio, micro-ondas e satélite) ou pela luz (fibra ótica) .

12. SinalAnalógico x Digital • Analógico: o sinal varia de forma contínua. • Digital: o sinal varia de forma discreta (pré-determinada). 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0

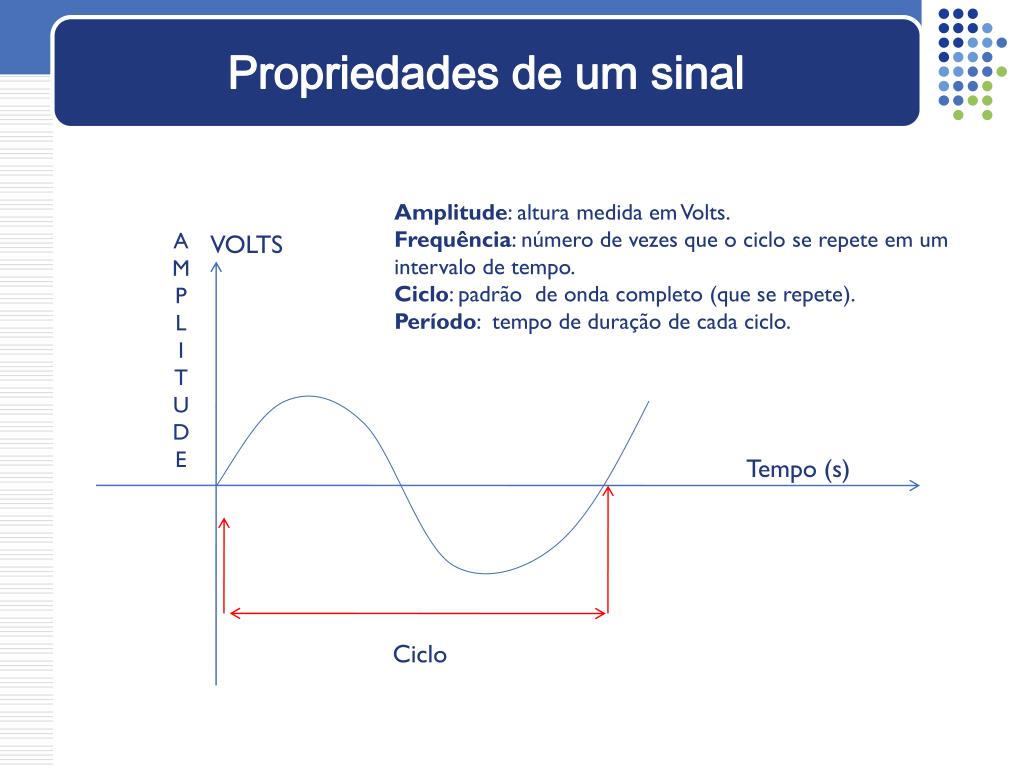

13. Propriedades de um sinal Amplitude: altura medida em Volts. Frequência: número de vezes que o ciclo se repete em um intervalo de tempo. Ciclo: padrão de onda completo (que se repete). Período: tempo de duração de cada ciclo. A M P L I T U D E VOLTS Tempo (s) Ciclo

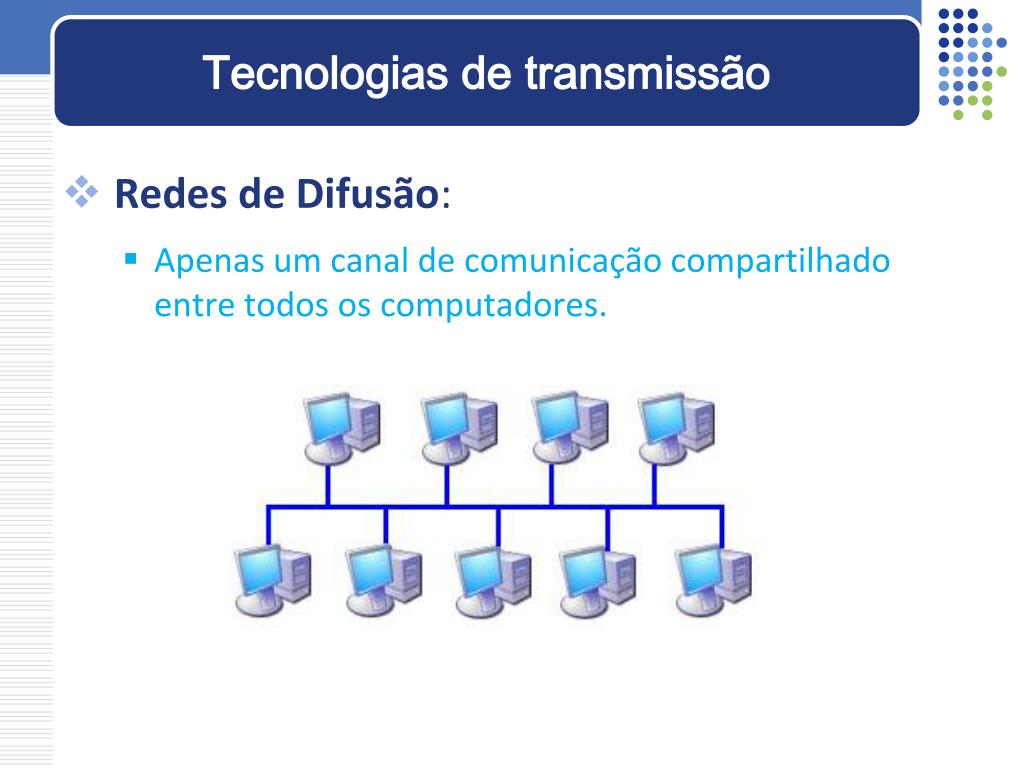

14. Tecnologias de transmissão • Redes de Difusão: • Apenas um canal de comunicação compartilhado entre todos os computadores.

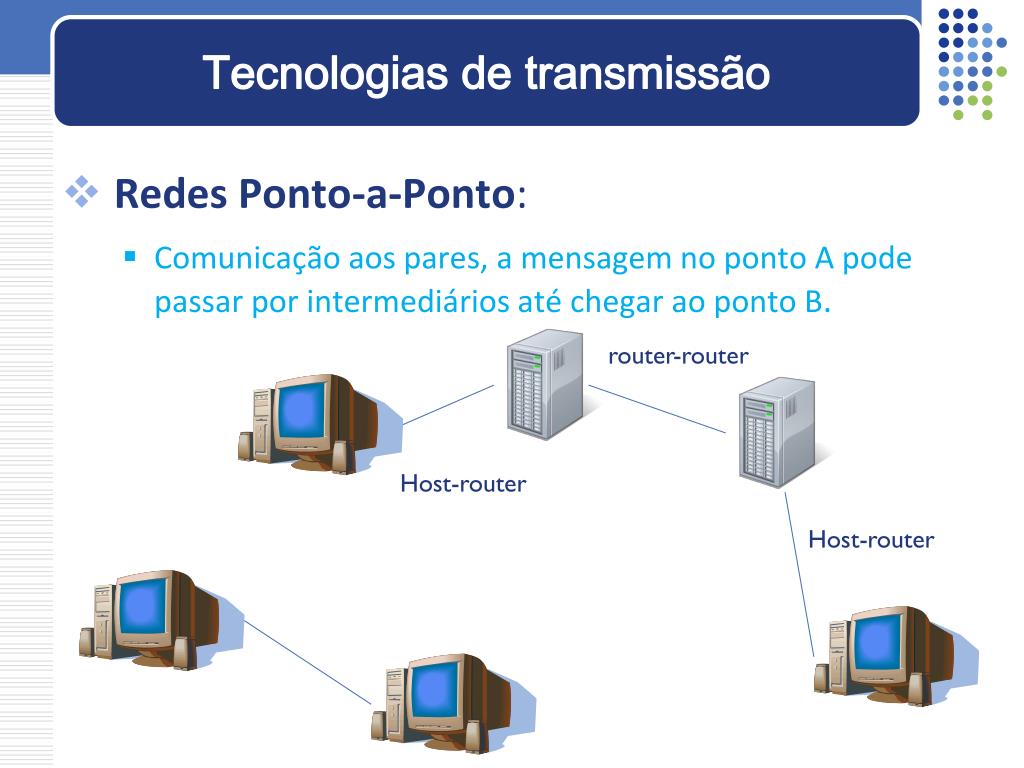

15. Tecnologias de transmissão • Redes Ponto-a-Ponto: • Comunicação aos pares, a mensagem no ponto A pode passar por intermediários até chegar ao ponto B. router-router Host-router Host-router

16. Tecnologias de transmissão • Redes Multiponto: • Um único ponto de origem e vários pontos de destino.

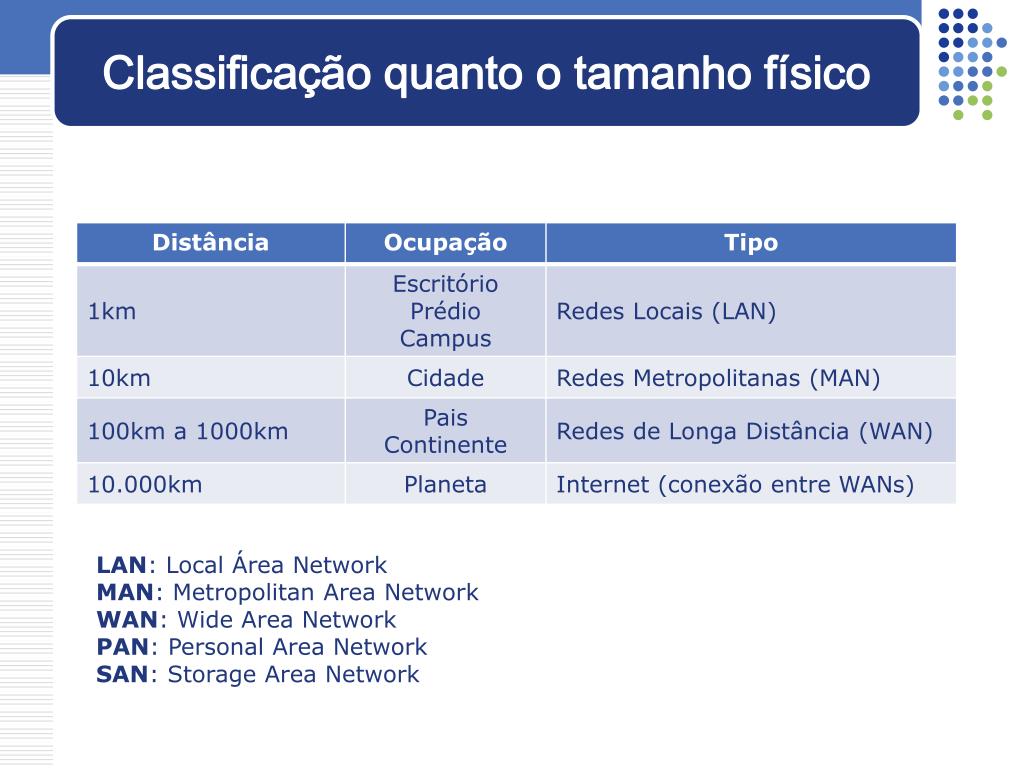

17. Classificaçãoquanto o tamanhofísico LAN: Local Área Network MAN: MetropolitanArea Network WAN: WideAreaNetwork PAN: PersonalArea Network SAN: StorageArea Network

18. Topologias de Redes • Barramento • Sinal difundido geralmente por meio de cabo coaxial e conectores BNC. Ao iniciar transmissão, o computador fica como mestre e o restante como escravos. terminador terminador

19. Topologias de Redes • Anel • Computadores são interligados a um cabo compartilhado, formando um anel lógico. • Cada nó tem sua vez para enviar e receber informações através de um token (ficha).

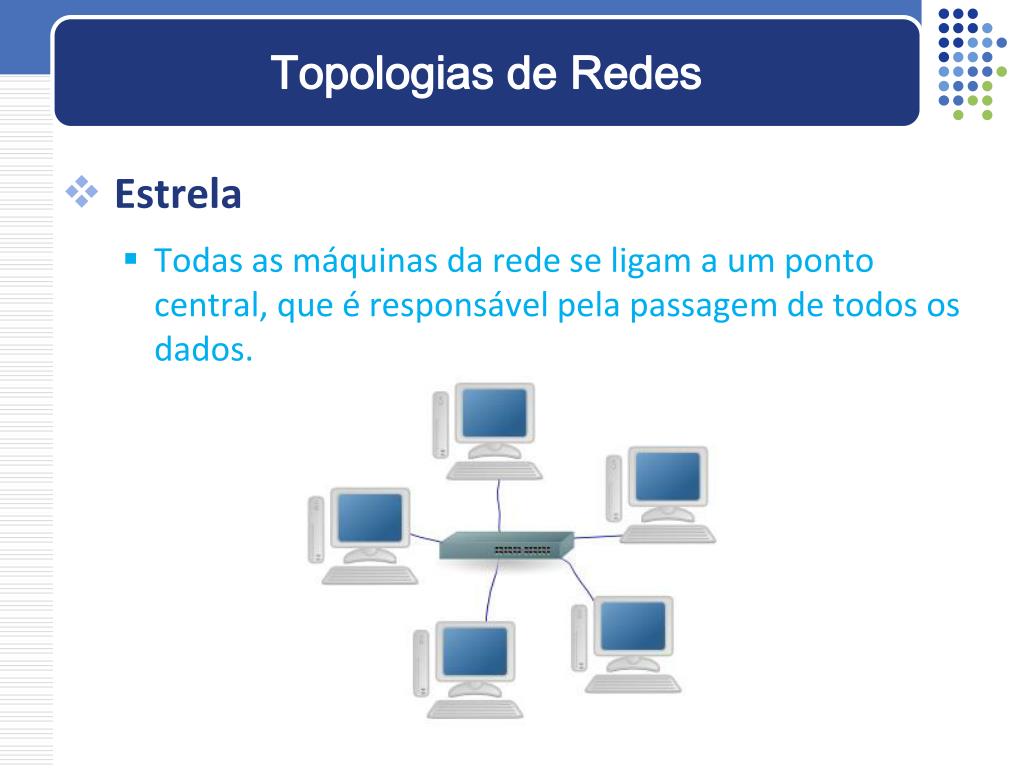

20. Topologias de Redes • Estrela • Todas as máquinas da rede se ligam a um ponto central, que é responsável pela passagem de todos os dados.

21. ComponentesFísicos de umaRede

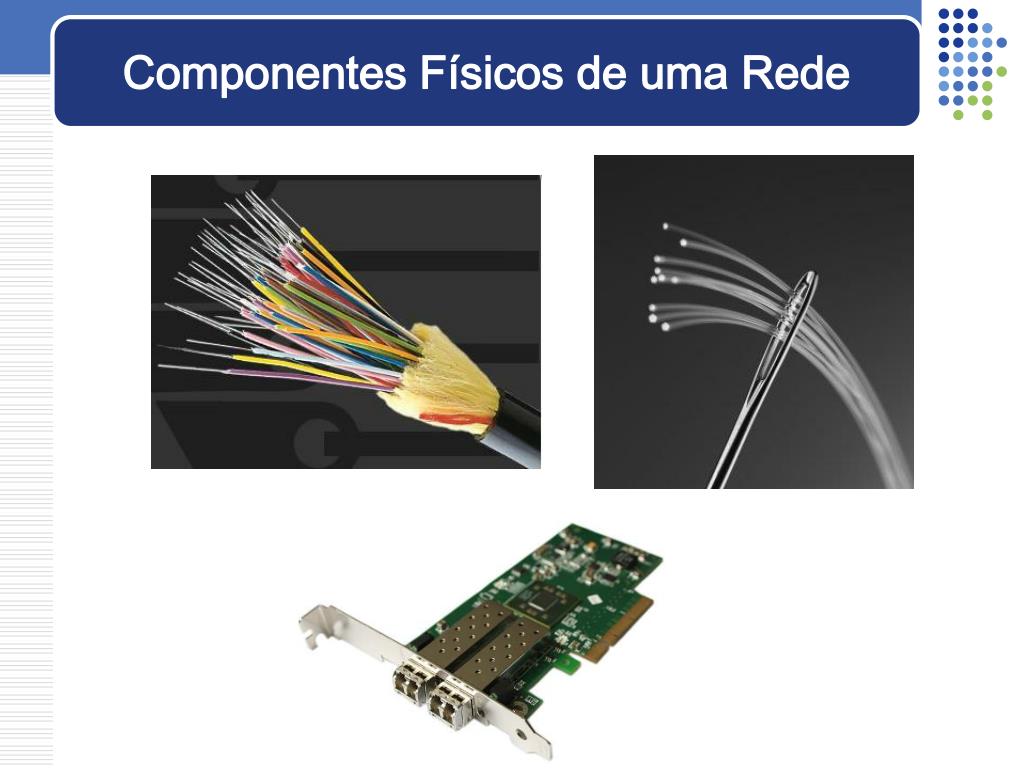

22. ComponentesFísicos de umaRede

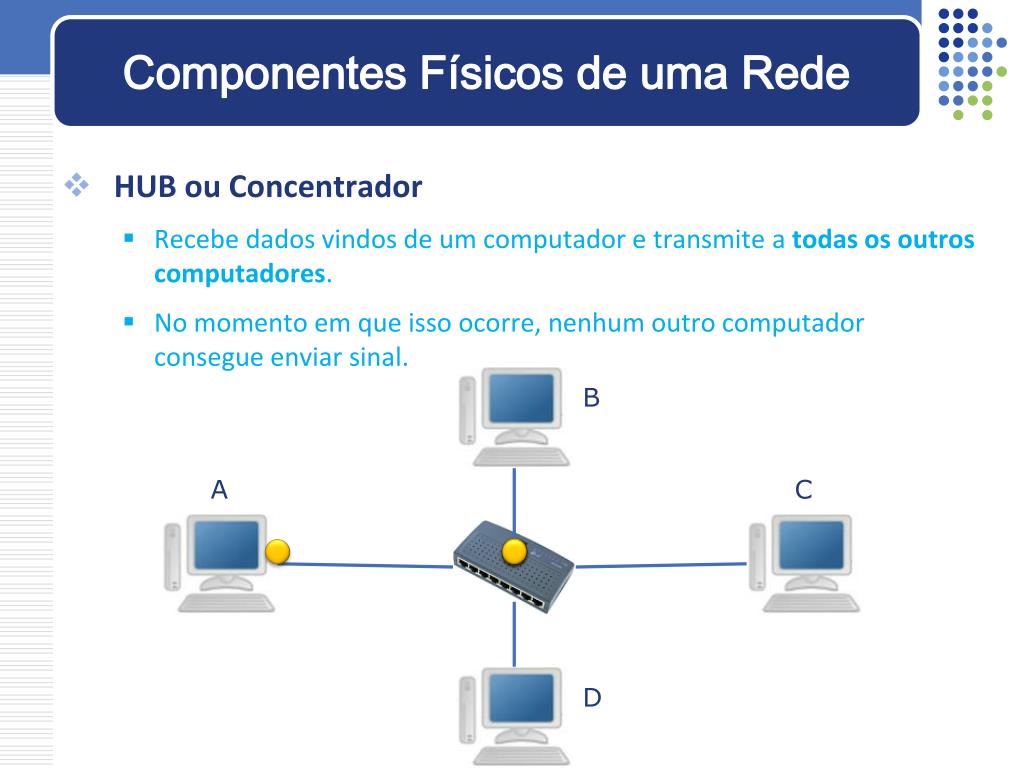

23. ComponentesFísicos de umaRede • HUB ou Concentrador • Recebe dados vindos de um computador e transmite a todas os outros computadores. • No momento em que isso ocorre, nenhum outro computador consegue enviar sinal. B A C D

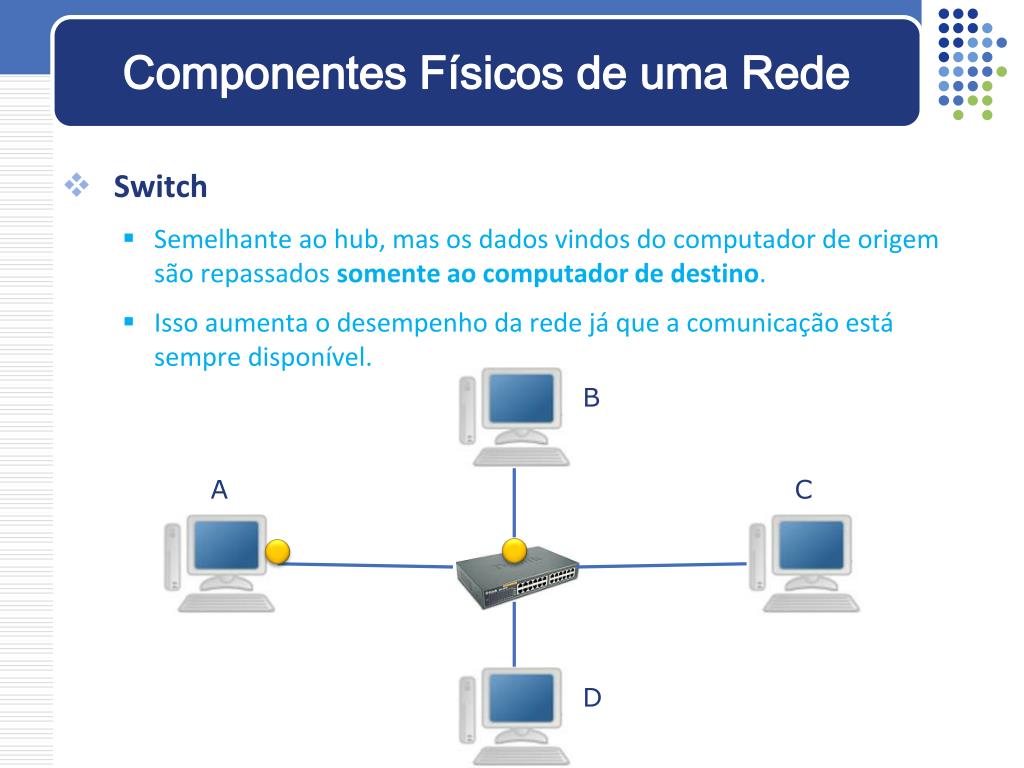

24. ComponentesFísicos de umaRede • Switch • Semelhante ao hub, mas os dados vindos do computador de origem são repassados somente ao computador de destino. • Isso aumenta o desempenho da rede já que a comunicação está sempre disponível. B A C D

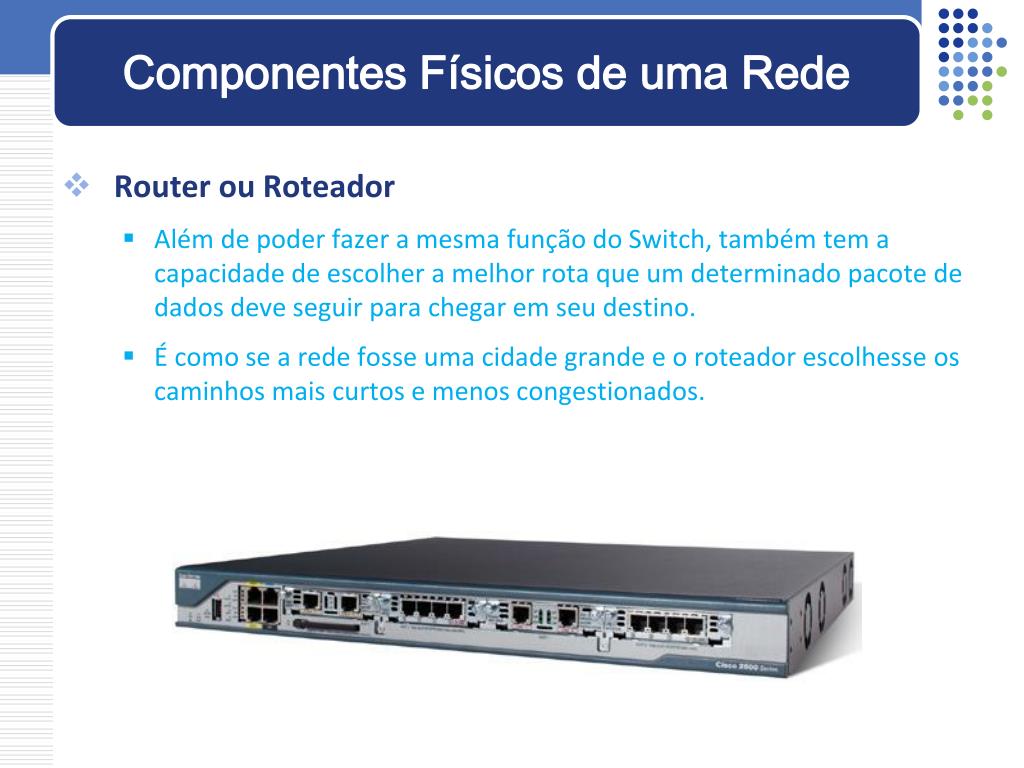

25. ComponentesFísicos de umaRede • Router ou Roteador • Além de poder fazer a mesma função do Switch, também tem a capacidade de escolher a melhor rota que um determinado pacote de dados deve seguir para chegar em seu destino. • É como se a rede fosse uma cidade grande e o roteador escolhesse os caminhos mais curtos e menos congestionados.

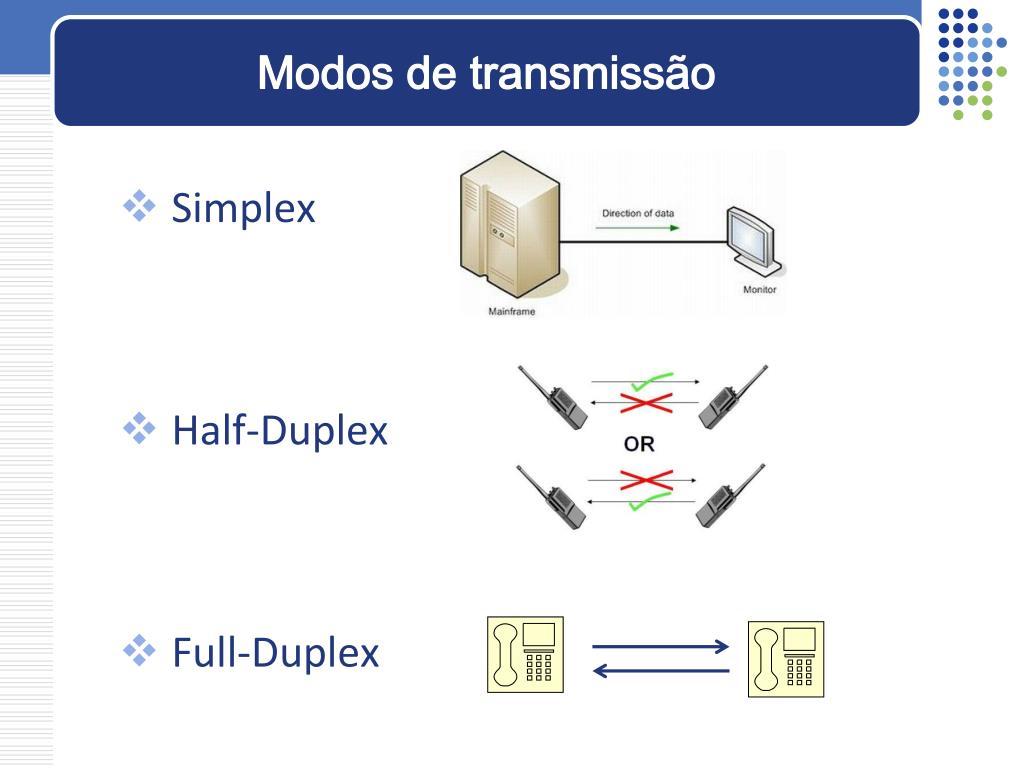

26. Modos de transmissão • Simplex • Half-Duplex • Full-Duplex

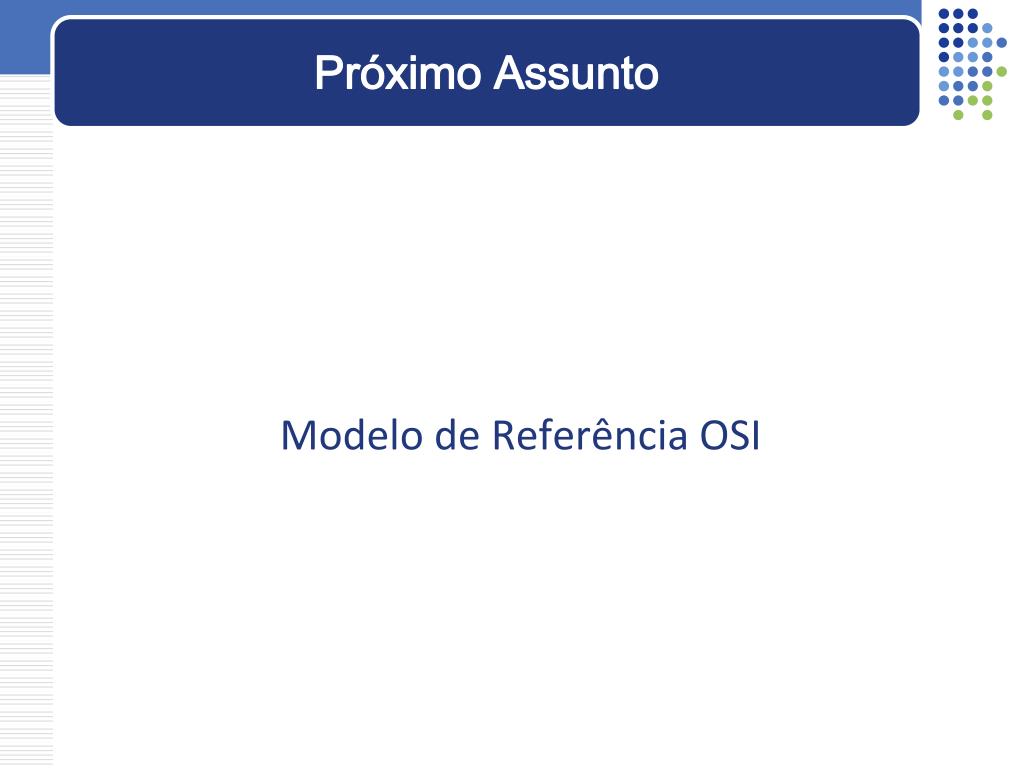

27. Próximo Assunto Modelo de Referência OSI
