redes de computadores

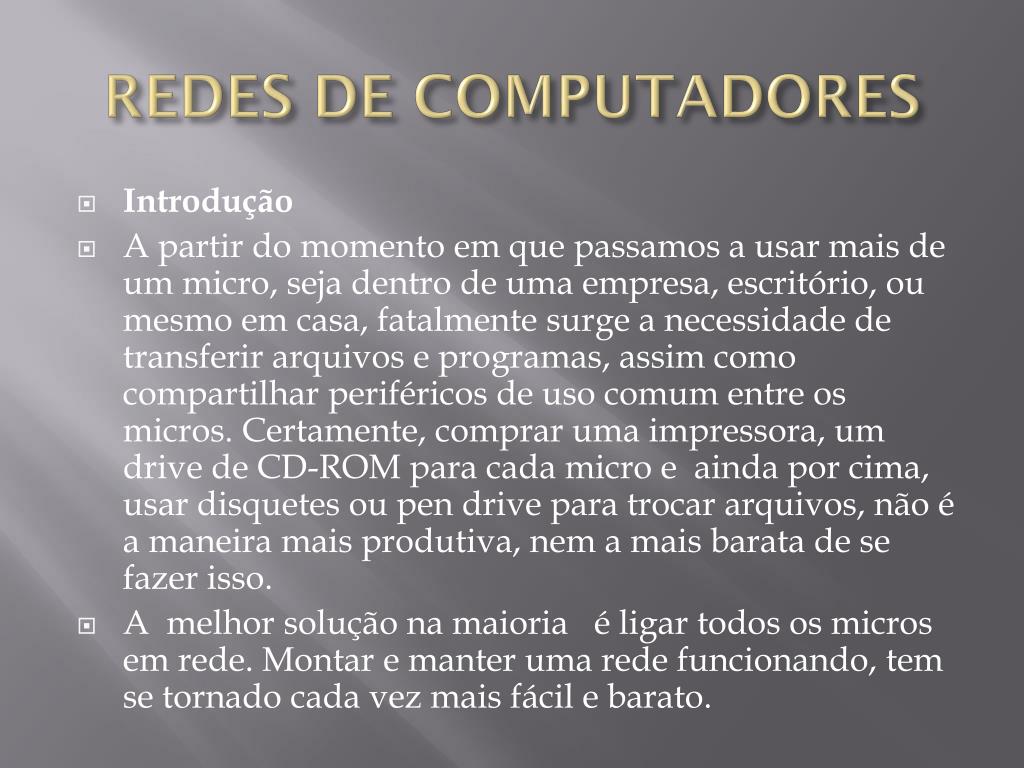

REDES DE COMPUTADORES
  • Introdução
  • A partir do momento em que passamos a usar mais de um micro, seja dentro de uma empresa, escritório, ou mesmo em casa, fatalmente surge a necessidade de transferir arquivos e programas, assim como compartilhar periféricos de uso comum entre os micros. Certamente, comprar uma impressora, um drive de CD-ROM para cada micro e ainda por cima, usar disquetes ou pen drive para trocar arquivos, não é a maneira mais produtiva, nem a mais barata de se fazer isso.
  • A melhor solução na maioria é ligar todos os micros em rede. Montar e manter uma rede funcionando, tem se tornado cada vez mais fácil e barato.
distribui o geogr fica de uma rede
Distribuição geográfica de uma rede
  • As redes de computadores são normalmente classificadas por tamanho, distância abrangida ou estrutura. Embora as diferenças estejam diminuindo rapidamente, os tipos de redes mostrados a seguir são normalmente utilizados
distribui o geogr fica de uma rede1
Distribuição geográfica de uma rede
  • LAN ( Local Area Network )
  • Uma rede local, também denominada de LAN (Local Area Network), é uma rede com uma reunião de recursos de computação, periféricos e informações, em uma região geográfica não muito extensa, de modo que esses recurso possam ser compartilhados pelos diversos usuários.
distribui o geogr fica de uma rede2
Distribuição geográfica de uma rede
  • MAN ( Metropolitan Area Network )
  • Uma MAN é considerada uma rede metropolitana situada geralmente dentro de uma cidade. As MAN's por definição são menores que as redes de longa distância (ou WAN's), porém maiores do que as locais ou LANs. Os meios de comunicação geralmente utilizados nas MANs são as linhas telefônicas, os serviços de TV a cabo ou a comunicação sem fio (wireless).
distribui o geogr fica de uma rede3
Distribuição geográfica de uma rede
  • WAN ( Wide Area Network )
  • Também definida como rede remota, a WAN conecta usuários distantes uns aos outros, em geral atravessando limites geográficos de cidades e países. Geralmente os meios de comunicação utilizados são as linhas telefônicas, canais de satélites, cabos ópticos submarinos, etc.
topologias de rede

A topologia de uma rede é um diagrama que descreve como seus elementos estão conectados. Esses elementos são chamados de NÓS, e podem ser computadores, impressoras e outros equipamentos.

Topologias de rede

Seja qual for a topologia utilizada, é preciso que sempre exista um caminho através de cabos, ligando cada equipamento, a todos os demais equipamentos da rede.

8

Índice

topologia em barra

Este tipo de topologia foi muito utilizado nas redes durante os anos 80 e até meados dos anos 90. Uma grande desvantagem era a dificuldade para expansões. Cada vez que um novo equipamento era adicionado à rede, era preciso fazer um remanejamento de cabos para manter a seqüência, o que nem sempre era fácil. Outra grande desvantagem era que, ao desconectar um cabo qualquer, a rede inteira ficava inoperrante. Ainda encontramos este tipo de rede em diversos órgãos públicos. Devido à falta de verbas, muitas vezes esses órgãos operam com computadores antigos, o mesmo ocorrendo com suas redes.

Topologia em barra

Podemos representar a rede através de um diagrama simplificado chamado GRAFO. Um grafo é formado por NÓS e RAMOS. Os nós são os equipamentos (micros, por exemplo), e os ramos são os cabos. O grafo de uma rede em barra tem sempre o aspecto mostrado acima: uma linha contínua de nós, cada um deles ligados a dois outros nós vizinhos, exceto os dois extremos, que têm um único vizinho cada um.

9

Índice

topologia em estrela

Esta topologia é usada pela maioria das redes modernas, quando o número de computadores é pequeno. É usado um equipamento central chamado concentrador, e nele ficam ligados os demais equipamentos. Os concentradores mais comuns são o HUB e o SWITCH. Ambos serão apresentados no capítulo 3.

Topologia em estrela

10

Índice

topologia em anel

Esta topologia é empregada pelas redes “Token Ring”, da IBM. Foi muito popular nos anos 80, mas hoje sua utilização é mais restrita.

Topologia em anel

11

Índice

topologia em rvore

Podemos dizer que este tipo de rede é formado por estrelas conectadas entre si. É bastante comum nas redes modernas que possuam um número grande de equipamentos.

Topologia em árvore

12

Índice

ponto a ponto

Todosospontos de rede, possuempraticamenteosmesmosrecursos, e podemutilizaroucederrecursos, sejamfísicos (hardware: impressora, internet, dvd) oulógicos(pastas). Nãoexiste um equipamentocontrolandoosacessose nãoexistecadastros com senhasnestesistema de rede.

Ponto a Ponto

14

Índice

servidores

São computadores ou equipamentos que disponibilizam seus recursos para outros computadores.

Exemplos:a) Servidor de arquivos: Seus discos rígidos podem ser acessados por outros computadores.

b) Servidor de impressão: Suas impressoras podem ser usadas por outros computadores.

c) Servidor de backup: Suas unidades de fita magnética, discos ou outros dispositivos de armazenamento podem ser usados por outros computadores.

Servidores

15

Índice

clientes

São os computadores que usam os recursos dos servidores. Também é correto chamar esses computadores de estação de trabalho (workstation).

Um computador pode operar somente como cliente.

Um computador pode operar somente como servidor. Nesse caso é chamado de servidor dedicado.

Um computador pode operar simultaneamente como cliente e como servidor. Isso é comum em redes muito pequenas. Nesse caso é chamado de servidor não dedicado.

Clientes

16

Índice

servidor n o dedicado

Servidores não dedicados são muito comuns em redes pequenas. A rede ao lado é formada por dois micros. O micro 1 tem uma conexão com a Internet e uma impressora. Este micro pode operar como servidor não dedicado. Pode ser usado normalmente enquanto o micro 2 tem acesso aos seus recursos: impressora, conexão com a Internet e discos. Dizemos então que o micro 1 está operando como servidor não dedicado.

Servidor não dedicado

17

Índice

servidor dedicado

Em redes de porte médio e grande, os servidores são dedicados. Não são usados para tarafes convencionais, como edição de texto, programas gráficos, etc. Ficam disponíveis o tempo todo para permitir que seus recursos sejam usados por outros computadores. Na pequena rede ao lado temos um servidor e 7 estações de trabalho.

Servidor dedicado

18

Índice

impressoras de rede

Dizemos que uma impressora é local quando está conectada na própria estação de trabalho que estamos utilizando.

Quando uma impressora está ligada em um servidor e disponível para outros computadores, dizemos que trata-se de uma impressora de rede. A figura ao lado ilustra algumas impressoras locais e de rede.

Impressoras de rede

19

Índice

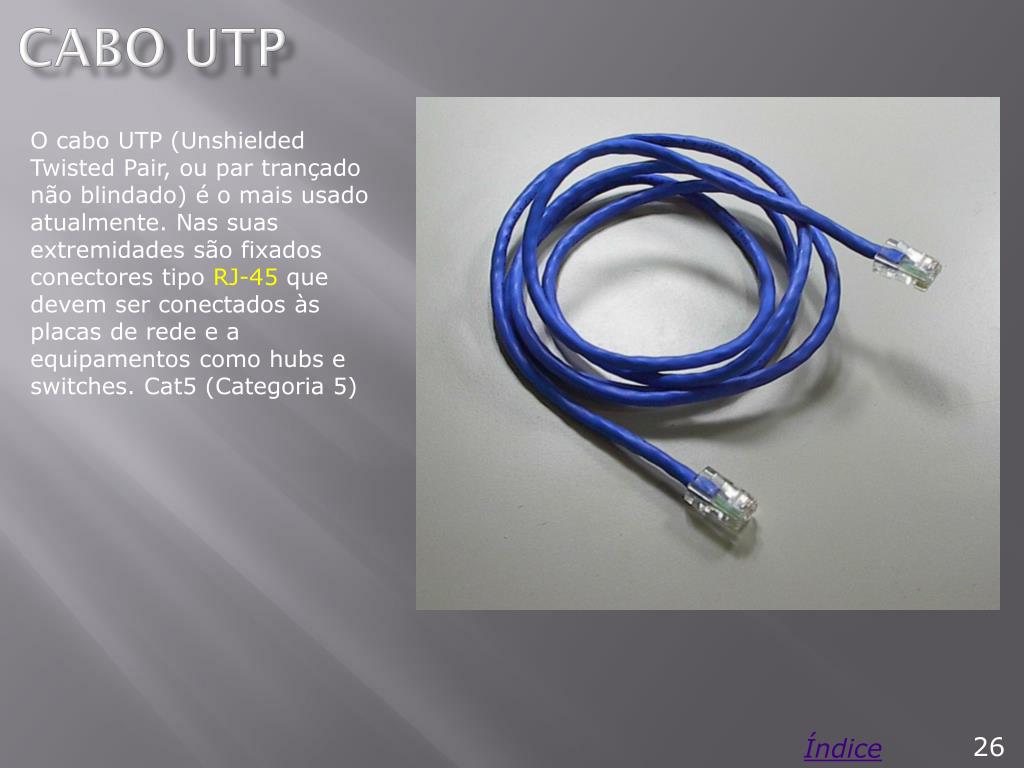

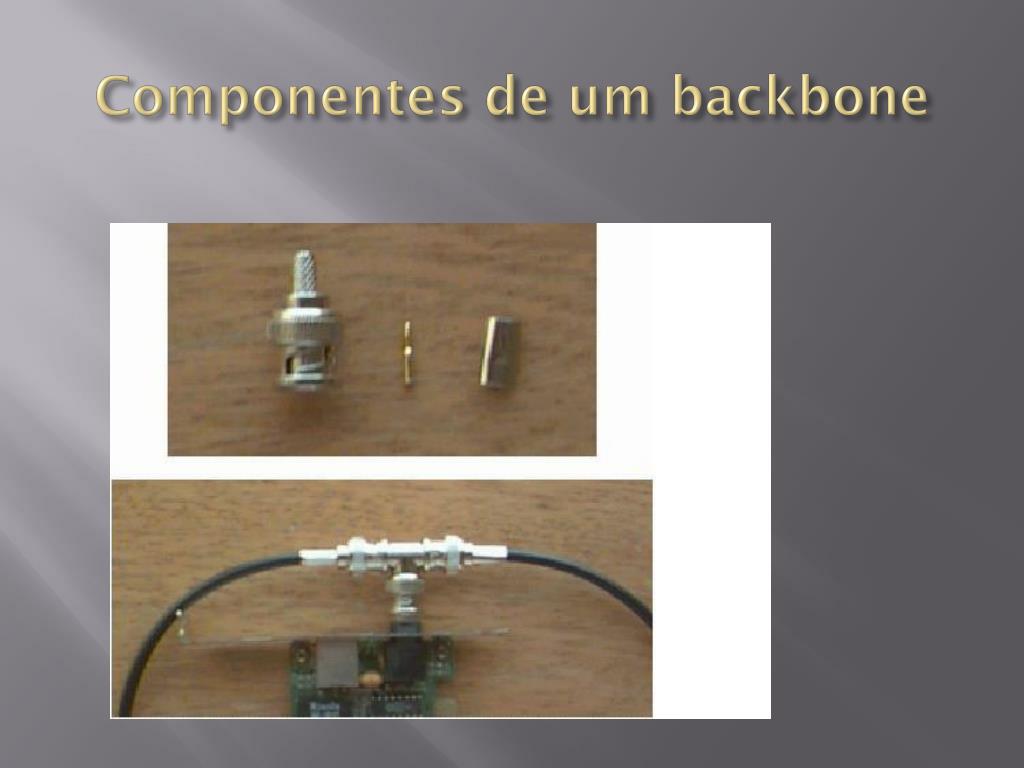

cabo utp

O cabo UTP (Unshielded Twisted Pair, ou par trançado não blindado) é o mais usado atualmente. Nas suas extremidades são fixados conectores tipo RJ-45 que devem ser conectados às placas de rede e a equipamentos como hubs e switches. Cat5 (Categoria 5)

Cabo UTP

26

Índice

padr o at t568a
Padrão AT&T568A

Cabo micro switch

padr o at t568a1
Padrão AT&T568A

Cabo Cross over

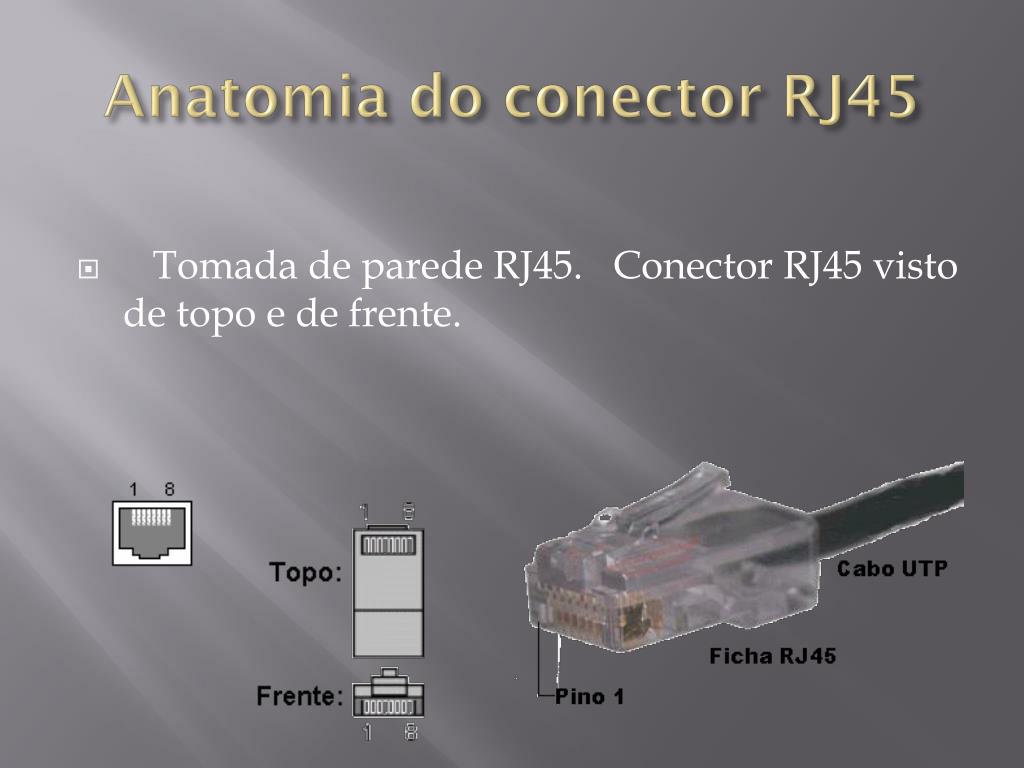

anatomia do conector rj45
Anatomia do conector RJ45
  •    Tomada de parede RJ45.   Conector RJ45 visto de topo e de frente.
