  1. ОБМЕН ДАННЫМИ МЕЖДУ ПРОЦЕССАМИ (продолжение) Исполняемые файлы(PE–файлы/Portable Executable File/) Исполняемые файлы (.exe, .dll, .ocx и т.д.) - файлы образа задачи (image file) компонуются из объектных файлов (.obj) - COFF (Common Object File Format) – файлов. Отображение исполняемого файла на адресное пространство – загрузка исполняемого модуля, происходит по базовому адресу (если возможно, то по базовому адресу по умолчанию). Объектный код содержит относительные адреса – смещения по отношению к базовому адресу. При компоновке относительные адреса заменяются на абсолютные адреса с использованием базового адреса по умолчанию.

  2. Computer Type NumberOfSection TimeDateStamp ………………… Characteristics Заглушка MS-DOS …………………… Заголовок COFF-файла Необязательный заголовок Заголовок PE-файла Таблица разделов Разделы Стандартные поля Оконно-зависимые поля Каталоги данных Таблица экспорта Таблица импорта Таблица ресурсов ………………….. Таблица базовой переадресации Таблица TLS Заголовок раздела 1 Заголовок раздела 2 …………………….. Текст (исполняемый код) Данные Ресурсы Экспорт Импорт ………………………….. Заголовок раздела Name VirtualSize VirtualAddress ……………… Структура PE-файла

  3. Разделы Раздел текста: исполняемый код данного файла, обозначается .text Разделы данных: .bss содержит неинициализированные данные, .rdata – данные только для чтения (символьные строки, константы), .data содержит все остальные переменные. Раздел ресурсов: содержит информацию о ресурсах, обозначается .rsrc. Раздел перемещения: хранит таблицу адресных записей с адресными привязками к реальному адресу загрузки, обозначается .reloc. Раздел экспорта: содержит информацию об экспортируемых функциях и глобальных переменных, обозначается .edata. Раздел импорта: содержит информацию об импортируемых функциях, обозначается .idata.

  4. Получение информации о PE-файле #include <windows.h> #include <imagehlp.h> int main(int argc, char* argv[]){ LOADED_IMAGE LoadedImage; PUCHAR BaseAddress; DWORD RVAExpDir, VAExpAddress; IMAGE_EXPORT_DIRECTORY* ExpTable; char* sName; DWORD nNames; char* pName; char** pNames; DWORD i;

  5. //Загружаем PE-файл if(!MapAndLoad(argv[1], NULL, &LoadedImage, TRUE,TRUE)){ printf("Something's wrong!\n"); exit(1); } //Считываем базовый адрес загрузочного модуля BaseAddress=LoadedImage.MappedAddress; printf("0x%lx - Base Address\n",BaseAddress); //Определяем относительный виртуальный адрес - RVA, таблицы экспорта RVAExpDir= LoadedImage.FileHeader->OptionalHeader.DataDirectory [IMAGE_DIRECTORY_ENTRY_EXPORT].VirtualAddress; printf("0x%lx -RVA\n", RVAExpDir);

  6. BOOL MapAndLoad( PSTR ImageName, PSTR DllPath, PLOADED_IMAGE LoadedImage, BOOL DotDll, BOOL ReadOnly ); typedef struct _LOADED_IMAGE { PSTR ModuleName; HANDLE hFile; PUCHAR MappedAddress; PIMAGE_NT_HEADERS32 FileHeader; ULONG NumberOfSections; PIMAGE_SECTION_HEADER Sections; ULONG SizeOfImage; } LOADED_IMAGE, *PLOADED_IMAGE;

  7. LoadedImage.FileHeader typedef struct _IMAGE_NT_HEADERS { DWORD Signature; IMAGE_FILE_HEADER FileHeader; IMAGE_OPTIONAL_HEADER OptionalHeader; } IMAGE_NT_HEADERS, *PIMAGE_NT_HEADERS;

  8. FileHeader->OptionalHeader typedef struct _IMAGE_OPTIONAL_HEADER { ………………………………………………………………… BYTE MajorLinkerVersion; BYTE MinorLinkerVersion; DWORD SizeOfCode; DWORD SizeOfInitializedData; DWORD SizeOfUninitializedData; DWORD AddressOfEntryPoint; DWORD BaseOfCode; DWORD BaseOfData; …………………………………………………………………… DWORD NumberOfRvaAndSizes; IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES]; } IMAGE_OPTIONAL_HEADER, *PIMAGE_OPTIONAL_HEADER;

  9. RVAExpDir= LoadedImage.FileHeader->OptionalHeader.DataDirectory [IMAGE_DIRECTORY_ENTRY_EXPORT].VirtualAddress; Индексы массива точек входа таблиц данных (Directory entries): #define IMAGE_DIRECTORY_ENTRY_EXPORT 0 #define IMAGE_DIRECTORY_ENTRY_IMPORT 1 ………………………………………………………………. #define IMAGE_DIRECTORY_ENTRY_BASERELOC 5 ………………………………………………………….. typedef struct _IMAGE_DATA_DIRECTORY { DWORD VirtualAddress; DWORD Size; } IMAGE_DATA_DIRECTORY,*PIMAGE_DATA_DIRECTORY;

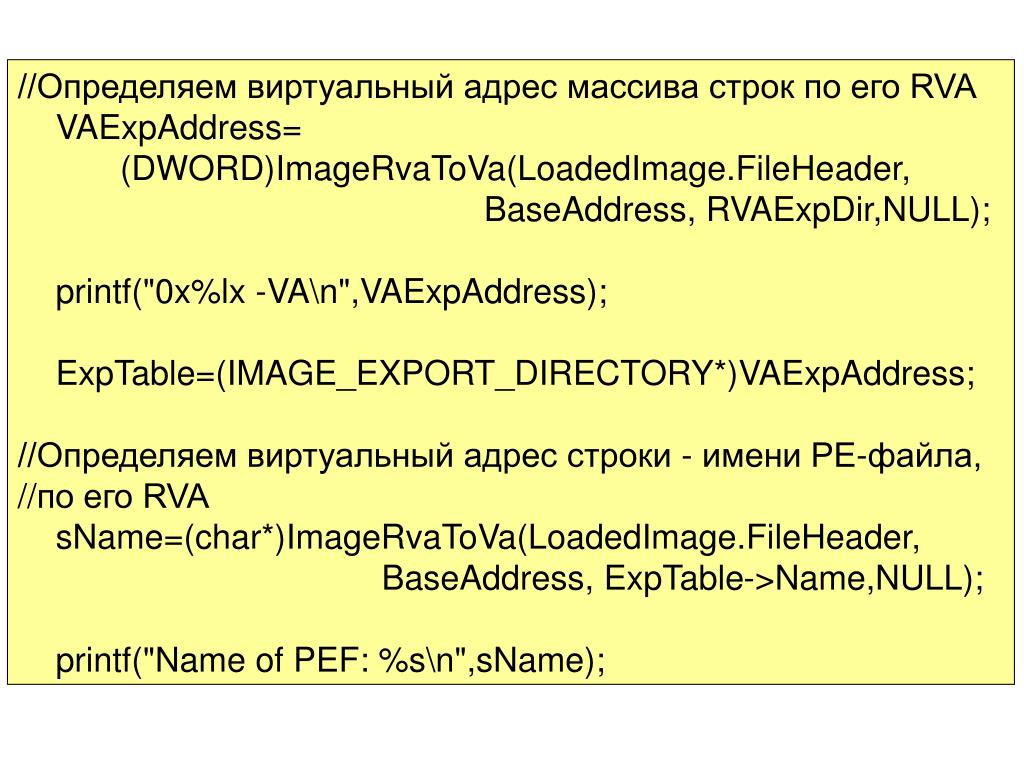

  10. //Определяем виртуальный адрес массива строк по его RVA VAExpAddress= (DWORD)ImageRvaToVa(LoadedImage.FileHeader, BaseAddress, RVAExpDir,NULL); printf("0x%lx -VA\n",VAExpAddress); ExpTable=(IMAGE_EXPORT_DIRECTORY*)VAExpAddress; //Определяем виртуальный адрес строки - имени PE-файла, //по его RVA sName=(char*)ImageRvaToVa(LoadedImage.FileHeader, BaseAddress, ExpTable->Name,NULL); printf("Name of PEF: %s\n",sName);

  11. VAExpAddress=(DWORD)ImageRvaToVa(LoadedImage.FileHeader,BaseAddress,RVAExpDir,NULL);VAExpAddress=(DWORD)ImageRvaToVa(LoadedImage.FileHeader,BaseAddress,RVAExpDir,NULL); PVOIDImageRvaToVa( PIMAGE_NT_HEADERSNtHeaders, PVOIDBase, ULONGRva, PIMAGE_SECTION_HEADER*LastRvaSection );

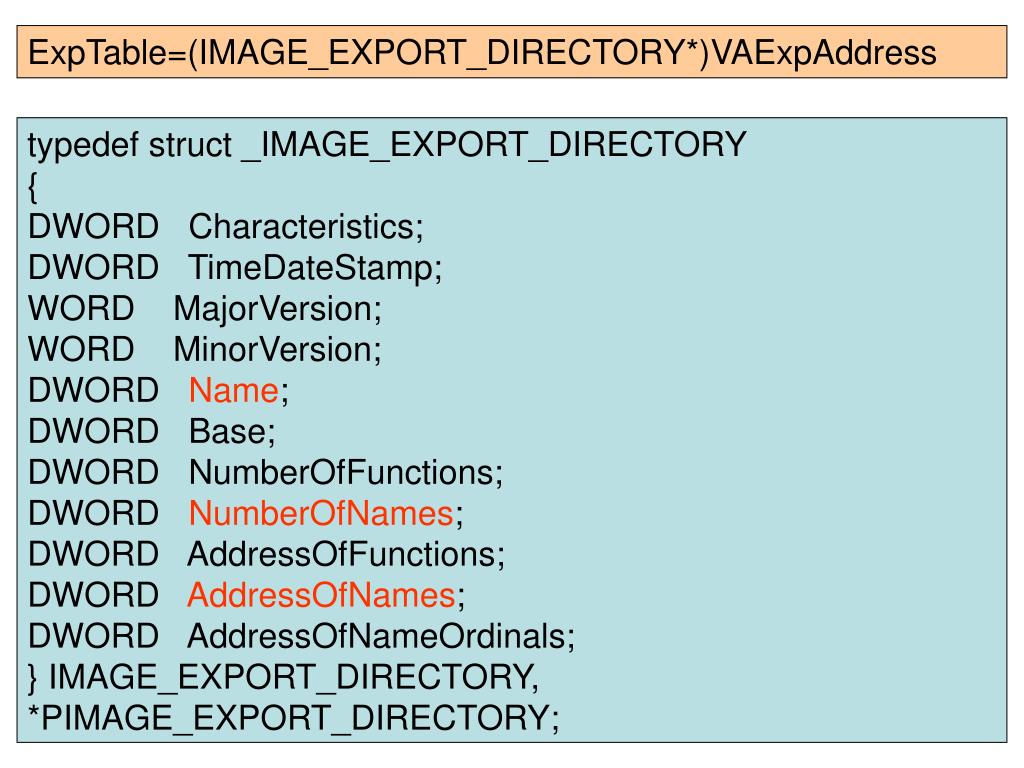

  12. ExpTable=(IMAGE_EXPORT_DIRECTORY*)VAExpAddress typedef struct _IMAGE_EXPORT_DIRECTORY { DWORD Characteristics; DWORD TimeDateStamp; WORD MajorVersion; WORD MinorVersion; DWORD Name; DWORD Base; DWORD NumberOfFunctions; DWORD NumberOfNames; DWORD AddressOfFunctions; DWORD AddressOfNames; DWORD AddressOfNameOrdinals; } IMAGE_EXPORT_DIRECTORY, *PIMAGE_EXPORT_DIRECTORY;

  13. //Определяем виртуальный адрес массива строк по его RVA pNames=(char**)ImageRvaToVa(LoadedImage.FileHeader,BaseAddress, ExpTable->AddressOfNames,NULL); //Считываем количество экспортируемых имен из таблицы //экспорта nNames=ExpTable->NumberOfNames; printf("Exported data:\n",pName); for(i=0;i<nNames;i++){ //Определяем виртуальный адрес i-ого имени по его RVA pName=(char*)ImageRvaToVa(LoadedImage.FileHeader,BaseAddress, (DWORD)*pNames,NULL); printf("%s\n",pName); *pNames++; //переходим к следующей строке } UnMapAndLoad(&LoadedImage); return 0;}

  14. КОМПИЛЯЦИЯ • > cl 1.c imagehlp.lib • OUTPUT • > 1 td1.dll • 0x20000 - Base Address • 0x9a50 -RVA • 0x29a50 -VA • Name of PEF: td1.dll • Exported data: • a • f • g • Упражнение 1: • получите список экспортируемых функций библиотеки kernel32.dll; • получите список экспортируемых функций модулей процесса notepad.exe.

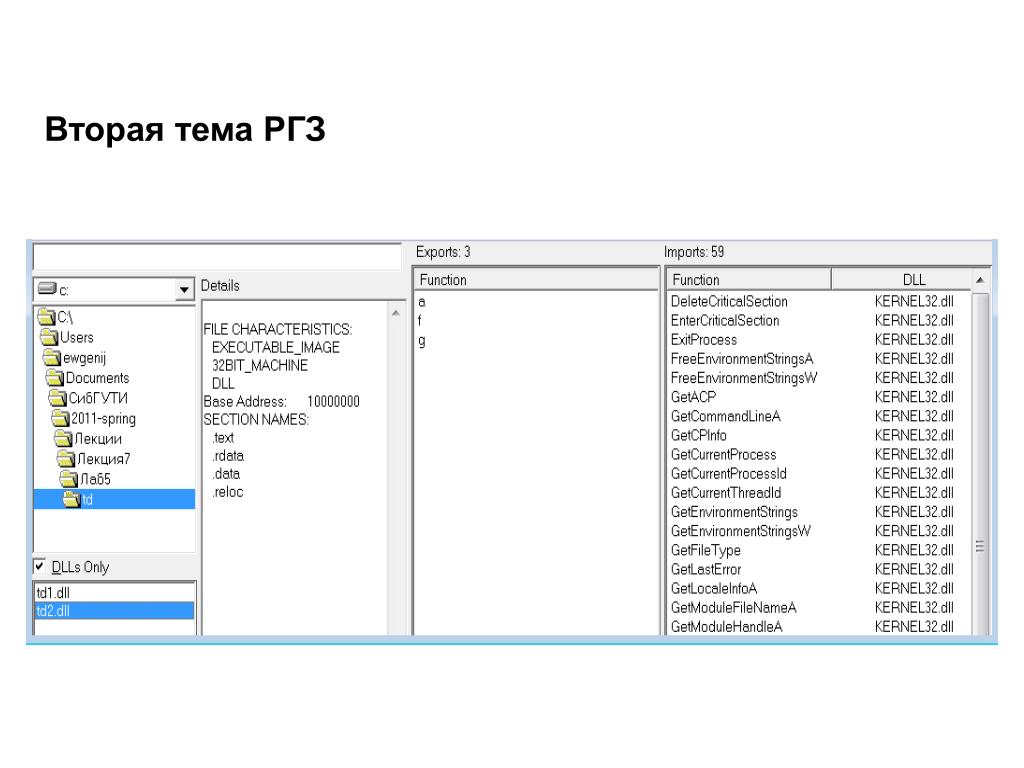

  15. Вторая тема РГЗ

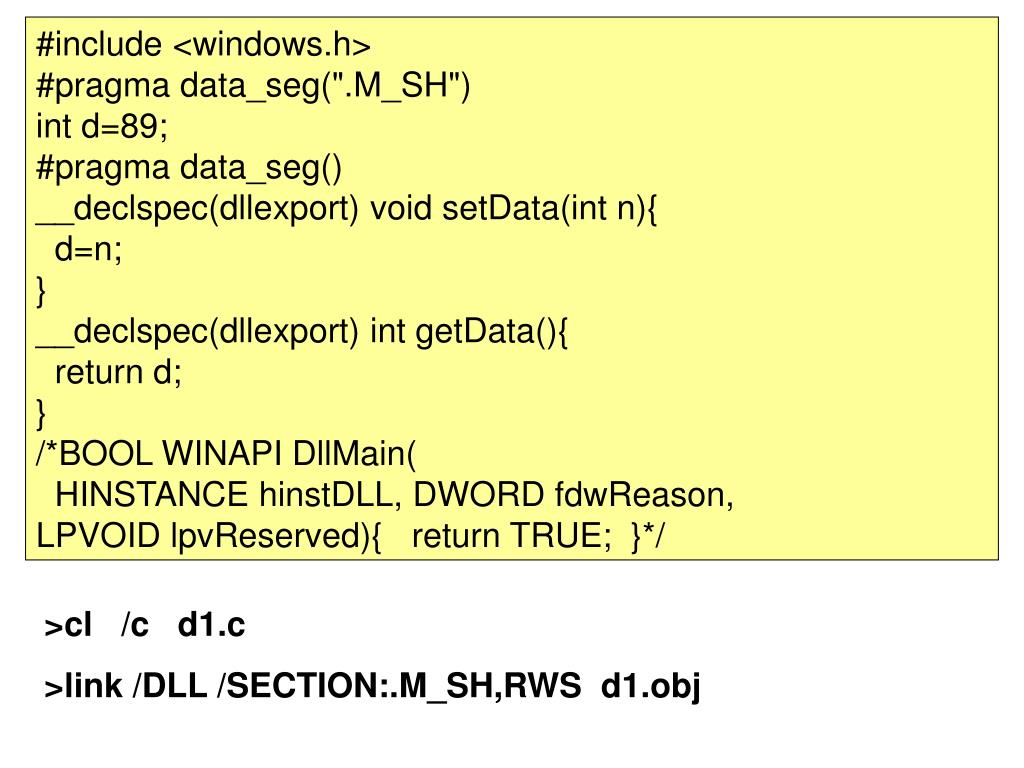

  16. #include <windows.h> #pragma data_seg(".M_SH") int d=89; #pragma data_seg() __declspec(dllexport) void setData(int n){ d=n; } __declspec(dllexport) int getData(){ return d; } /*BOOL WINAPI DllMain( HINSTANCE hinstDLL, DWORD fdwReason, LPVOID lpvReserved){return TRUE;}*/ >cl /c d1.c >link /DLL /SECTION:.M_SH,RWS d1.obj

  17. #include <windows.h> __declspec(dllimport) void setData(int); __declspec(dllimport) int getData(); int main(){ printf("%i\n",getData()); setData(13); printf("%i\n",getData()); getchar(); return 0; } >cl 1.c d1.lib

  18. #include <windows.h> __declspec(dllimport) void setData(int); __declspec(dllimport) int getData(); int main(){ printf("%i\n",getData()); return 0; } >cl 2.c d1.lib

  19. d2.c #include <windows.h> #pragma data_seg(".M_SH") extern __declspec(dllexport) int d[10]={1}; extern __declspec(dllexport) int n=10; #pragma data_seg() #pragma comment(linker, "/SECTION:.M_SH,RWS" ) >cl /c d2.c >link /DLL d2.obj

  20. 1.c #include <windows.h> extern __declspec(dllimport) int d[10]; extern __declspec(dllimport) int n; int main(){ int i; for(i=0;i<n;i++) d[i]=i*i; getchar(); free(d); return 0; } >cl 1.c d2.lib

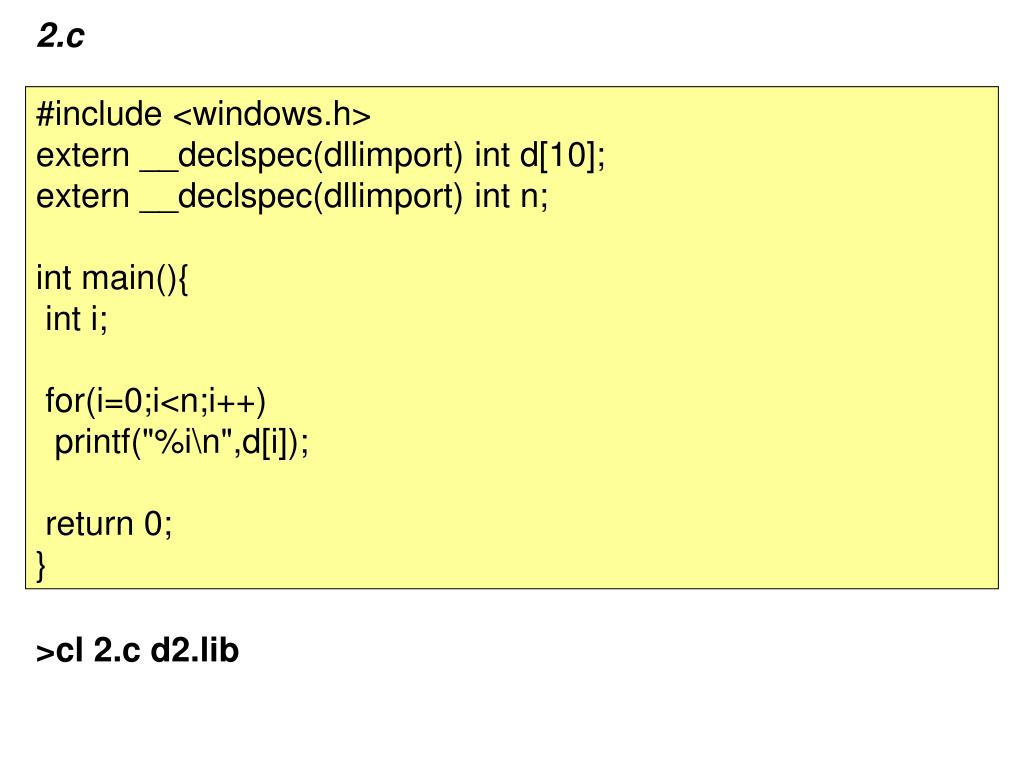

  21. 2.c #include <windows.h> extern __declspec(dllimport) int d[10]; extern __declspec(dllimport) int n; int main(){ int i; for(i=0;i<n;i++) printf("%i\n",d[i]); return 0; } >cl 2.c d2.lib

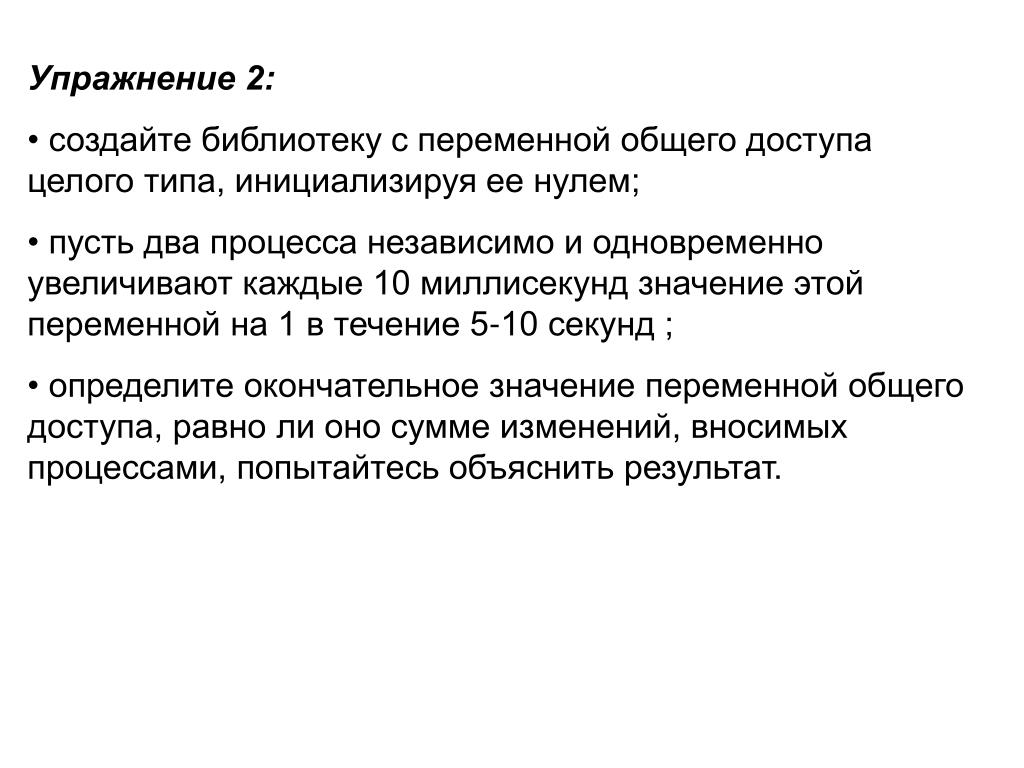

  22. Упражнение 2: • создайте библиотеку с переменной общего доступа целого типа, инициализируя ее нулем; • пусть два процесса независимо и одновременно увеличивают каждые 10 миллисекунд значение этой переменной на 1 в течение 5-10 секунд ; • определите окончательное значение переменной общего доступа, равно ли оно сумме изменений, вносимых процессами, попытайтесь объяснить результат.
