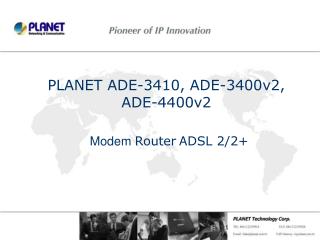

  1. PLANET ADE-3410, ADE-3400v2, ADE-4400v2Modem Router ADSL 2/2+

  2. Spis treści • Podstawowe informacje • Cechy produktu • Przeznaczenie • Interfejs użytkownika • Porównanie 2

  3. Podstawowe informacje(ADE-3410) • Wymiary 132 x 94 x 35 (Szer. x Gł. x Wys.) • Zasilanie 12V AC, 1A Tylny panel 3

  4. Podstawowe informacje (ADE-3410) Diody LED na górze urządzenia ADE-3410 4

  5. Podstawowe informacje (ADE-3400v2) • Wymiary 132 x 94 x 35 (Szer. x Gł. x Wys.) • Zasilanie 12V AC, 1A Tylny panel 5

  6. Podstawowe informacje (ADE-3400v2) Diody LED na górze urządzenia ADE-3400v2 6

  7. Podstawowe informacje (ADE-4400v2) • Wymiary 132 x 94 x 35 (Szer. x Gł. x Wys.) • Zasilanie 12V DC, 1A Tylny panel 7

  8. Podstawowe informacje (ADE-4400v2) Diody LED na górze urządzenia ADE-4400v2 8

  9. Podstawowe informacje • Jeden port USB oraz LAN (ADE-3410), jeden port LAN (ADE-3400v2), cztery porty LAN (ADE-4400v2), 10/100Mbps Auto-MDI/MDI-X, Auto Negocjacja • Jeden port WAN, RJ-11 • Zgodność ze standardem ADSL 2+ • Obsługa połączeń IPoA, PPPoE, PPPoA, bezpośrednich • Przepustowość do użytkownika 24Mbps, do sieci 3.5Mbps • Włącznik zasilania (ADE-3410) • Przycisk reset 9

  10. Cechy produktuFunkcje dostępu do Internetu • Współdzielenie dostępu do InternetuWszyscy użytkownicy sieci LAN mogą łączyć się z Internetem poprzez ADE-3410, ADE-3400v2, lub ADE-4400v2 korzystając z pojedynczego, zewnętrznego adresu IP. Lokalne adresy IP są niewidoczne dla zewnętrznych źródeł. • Wbudowany modem ADSL 2/2+Urządzenie posiada modem ADSL 2/2+, obsługujący wszystkie typowe połączenia ADSL. • Obsługa połączeń IPoA, PPPoE, PPPoA oraz bezpośrednich Urządzenie obsługuje różnorodne połączenia z siecią WAN. • Automatyczna detekcja typu połączenia internetowegoW większości przypadków, urządzenie testuje połączenie ADSL aby określić sposób połączenia oferowany przez dostawcę usług internetowych. • Stały lub dynamiczny adres IPDla połączenia internetowego, urządzenie obłsyguje zarówno dynamiczne jak i stałe adresy IP. 10

  11. Cechy produktuZaawansowane funkcje internetowe • Serwer wirtualnyUmożliwia użytkownikom internetowym uzyskiwać dostęp do serwerów w sieci LAN. • FirewallWbudowany podstawowy firewall NAT umożliwiający również blokowanie dostępu z Internetu usług takich jak WWW, FTP, Telnet, SNMP, ICMP. • Universal Plug and Play (UPnP)Pozwala automatycznie wykrywać konfigurację routera dostępowego. • Obsługa Dynamicznego DNSW połączeniu z funkcją serwera wirtualnego pozwala użytkownikom internetowym łączyć się z serwerami wirtualnymi w sieci LAN korzystając z nazwy domeny, nawet jeśli zewnętrzny adres IP jest przydzielany dynamicznie. • Obsługa tunelowania VPN Pass through Komputery PC z zainstalowanym oprogramowaniem VPN (Virtual Private Networking) korzystające z PPTP, L2TP, oraz IPSec są obsługiwane bez konieczności dodatkowej konfiguracji. • Routing RIP1/2 Obsługa protokołu routowania RIP1/2 • Obsługa Simple Network Management Protocol (SNMP)Umożliwia łatwą zdalną konfigurację urządzenia poprzez SNMP. 11

  12. Cechy produktuFunkcje sieci LAN • Podwójny portADE-3410 posiadajeden port sieci Ethernet oraz jeden port USB (v1.1), ułatwiając budowę lub rozbudowę sieci LAN. • Port sieci EthernetADE-3400v2 posiadajeden port sieci Ethernet,ułatwiając budowę lub rozbudowę sieci LAN. • 4-portowyprzełącznikADE-4400v2 posiada wbudowany 4-portowy przełącznik 10/100BaseT,ułatwiając budowę lub rozbudowę sieci LAN. • Obsługa serwera DHCPProtokół DHCPumożliwia przydzielenie dynamicznego adresu IP dla komputerów PC i innych urządzeń na żądanie. Router może być wykorzystywany jako serwer DHCP dla urządzeń w lokalnej sieci LAN oraz WLAN. 12

  13. Przeznaczenie • ADE-3410: Dostęp do Internetu dla użytkowników domowych oraz firm sektora SOHO Podwójny port 12Mbps oraz 10 / 100Mbps ADSL 2/2+ 24Mbps / 3.5Mbps ADE-3410 USB v1.1 Internet Ethernet 13

  14. Przeznaczenie • ADE-3400v2: Dostęp do Internetu dla użytkowników domowych oraz firm sektora SOHO ADSL 2/2+ 24Mbps / 3.5Mbps ADE-3400v2 1 Port 10 / 100Mbps -> Użytkownik domowy Internet NAT Router np. CS-500 Bramka zabezpieczająca -> SOHO 14

  15. Przeznaczenie • ADE-4400v2: Dostęp do Internetu dla użytkowników domowych oraz firm sektora SOHO 4 porty 10 / 100Mbps ADSL 2/2+ 24Mbps / 3.5Mbps ADE-4400v2 Internet 15

  16. Interfejs użytkownikaStrona główna • IP: 192.168.1.254 • Nazwa / Hasło: admin / admin • Główne funkcje: 1. Szybki start 2. Ustawienia interfejsu 3. Konfiguracja zaawansowana 4. Zarządzanie dostępem 5. Konserwacja 6. Status 7. Pomoc 16

  17. PorównanieUrządzenia PLANET 17

  18. PorównanieUrządzenia PLANET 18

  19. PorównanieUrządzenia innych producentów 19

  20. Pioneer of IP Innovation
