oszilloskop
Xiang GUO

Oszilloskop

Xiang Guo

Betreuer: Andreas Deml

gliederung

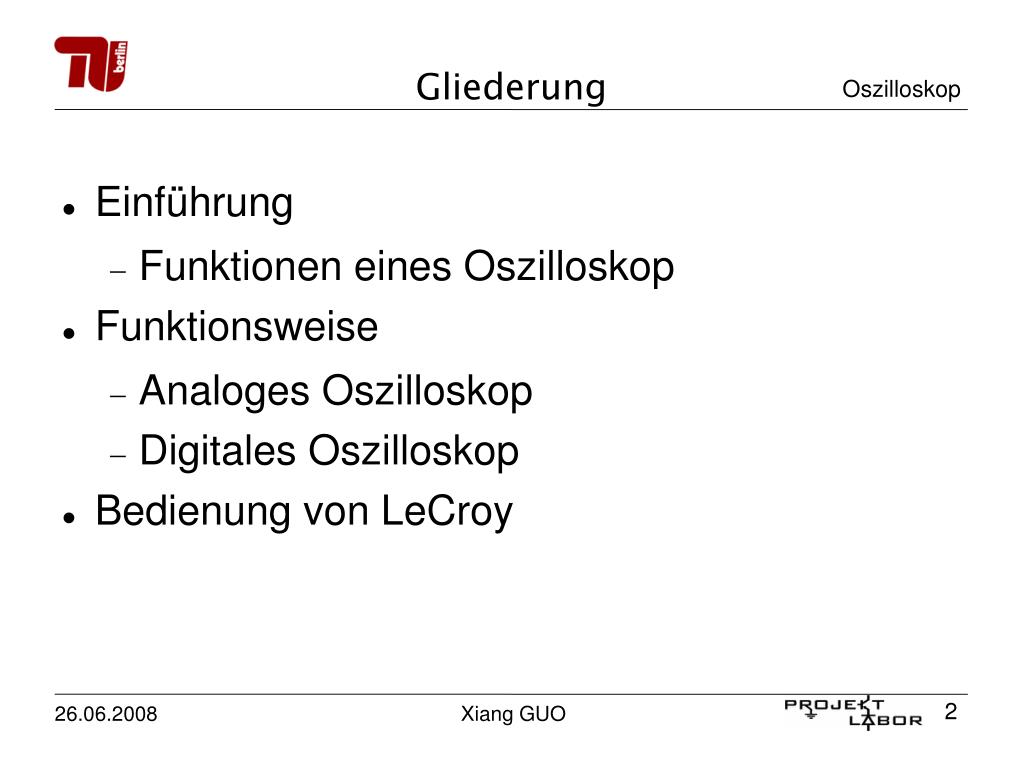

Xiang GUOGliederung
  • Einführung
    • Funktionen eines Oszilloskop
  • Funktionsweise
    • Analoges Oszilloskop
    • Digitales Oszilloskop
  • Bedienung von LeCroy
gliederung1
Xiang GUOGliederung
  • Einführung
    • Funktionen eines Oszilloskop
  • Funktionsweise
    • Analoges Oszilloskop
    • Digitales Oszilloskop
  • Bedienung von LeCroy
einf hrung

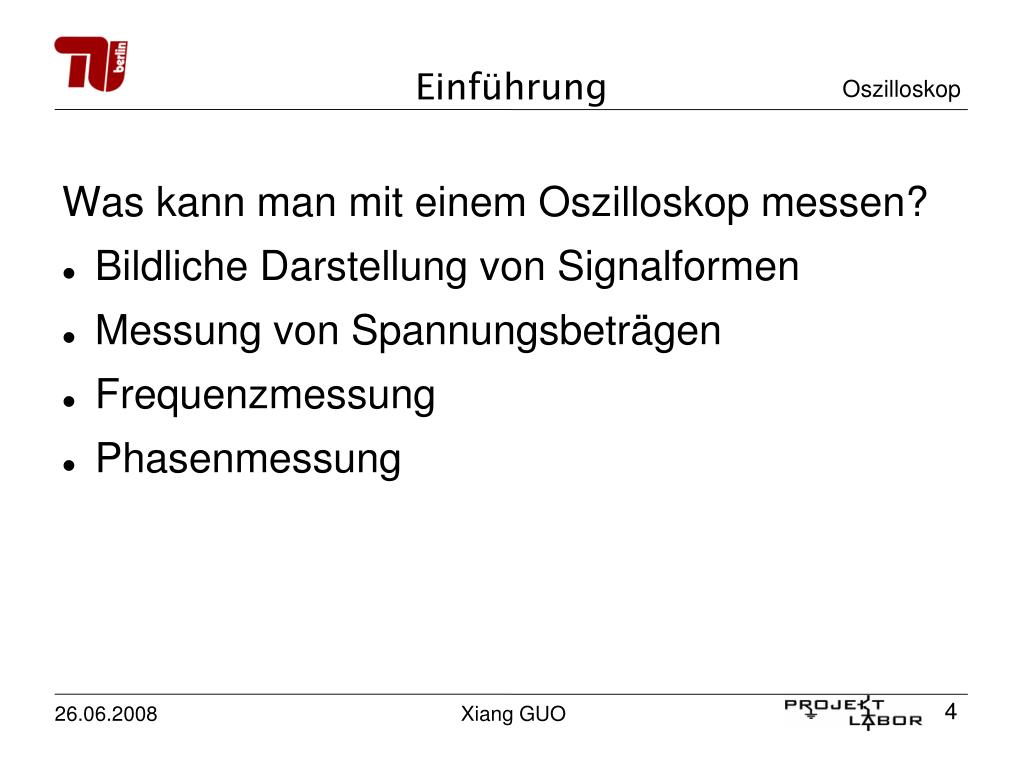

Xiang GUOEinführung

Was kann man mit einem Oszilloskop messen?

  • Bildliche Darstellung von Signalformen
  • Messung von Spannungsbeträgen
  • Frequenzmessung
  • Phasenmessung
gliederung2

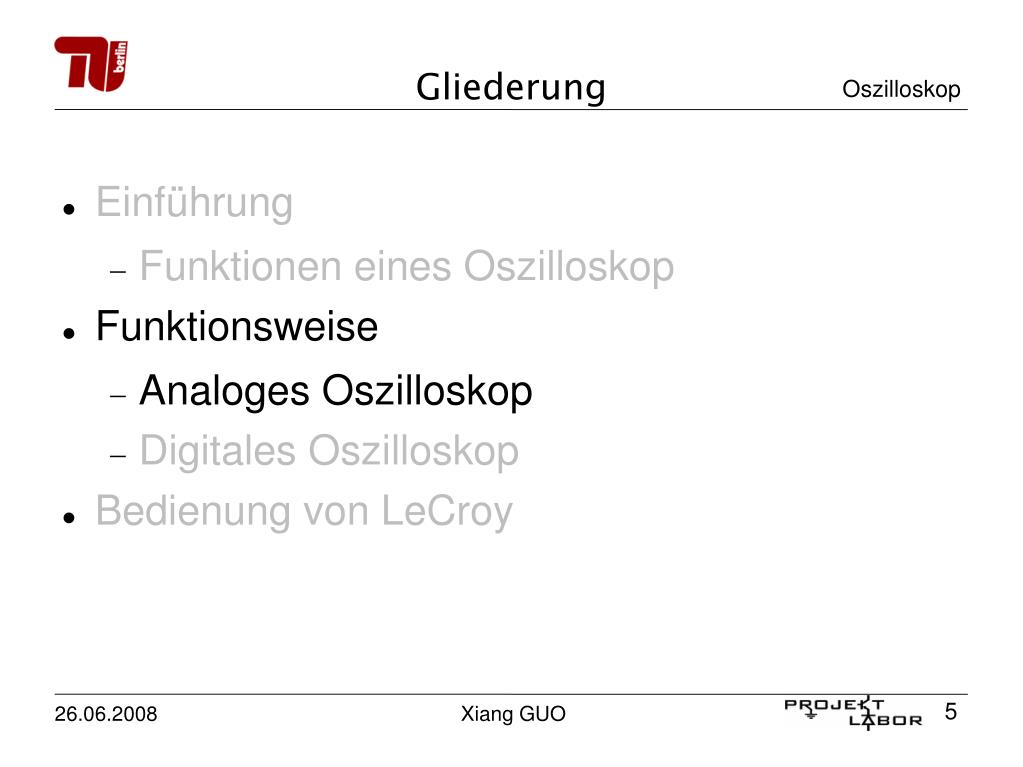

Xiang GUOGliederung
  • Einführung
    • Funktionen eines Oszilloskop
  • Funktionsweise
    • Analoges Oszilloskop
    • Digitales Oszilloskop
  • Bedienung von LeCroy
analoges oszilloskop
Xiang GUOAnaloges Oszilloskop

Wehneltzylinder

Betriebsspannung

Y-Ablenkplatten

X-Ablenkplatten

Signaleingang

Verstärker

Sägezahngenerator

Leuchtschirm

Quelle: http://de.wikipedia.org/wiki/Oszilloskop

analoges oszilloskop1

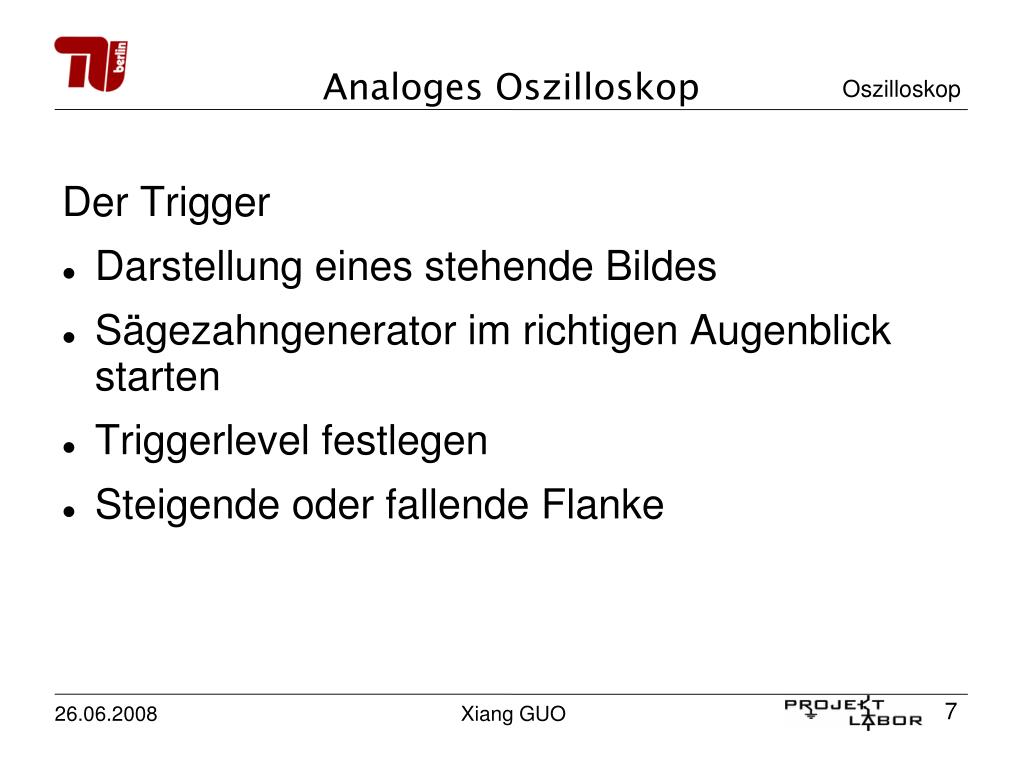

Xiang GUOAnaloges Oszilloskop

Der Trigger

  • Darstellung eines stehende Bildes
  • Sägezahngenerator im richtigen Augenblick starten
  • Triggerlevel festlegen
  • Steigende oder fallende Flanke
gliederung3

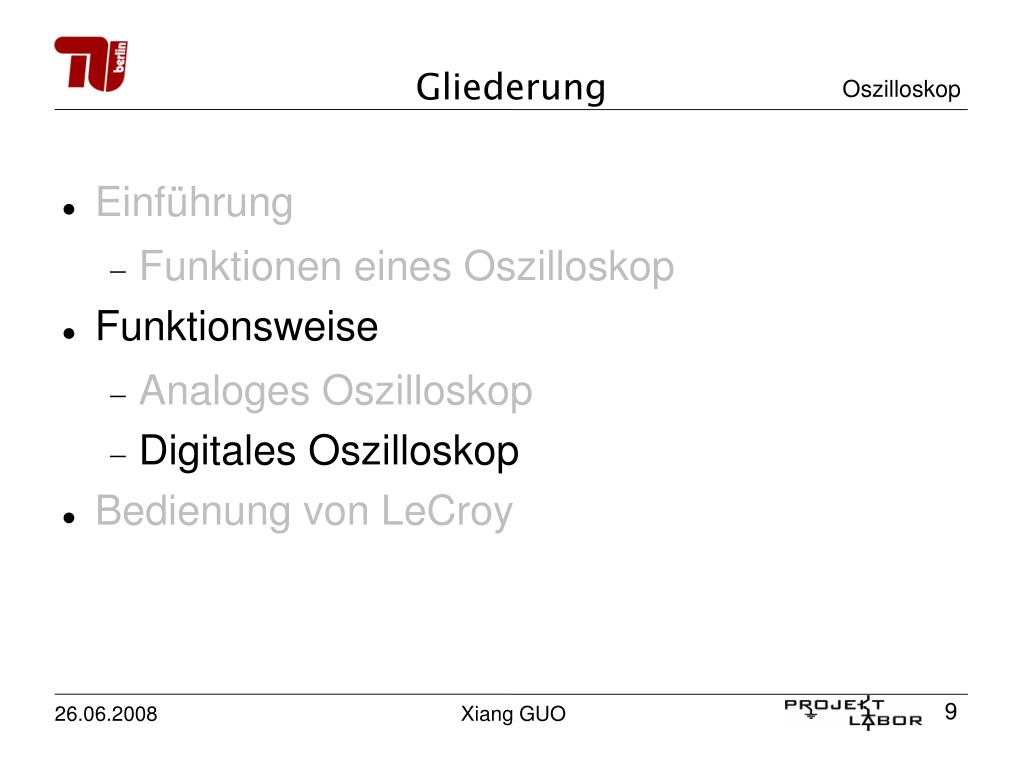

Xiang GUOGliederung
  • Einführung
    • Funktionen eines Oszilloskop
  • Funktionsweise
    • Analoges Oszilloskop
    • Digitales Oszilloskop
  • Bedienung von LeCroy
digitales oszilloskop
Xiang GUODigitales Oszilloskop

Digital Speicher Oszilloskop

  • Analog/Digital-Wandler mit großer Auflösung
  • Abtasttheorem
  • interne Speicher

(Anzahl von Abtastwerten, die gespeichert werden)

digitales oszilloskop1
Xiang GUODigitales Oszilloskop

Abtasttheorem

  • Korrekte Signalerfassung
  • Shannonsche Abtasttheorem
  • Abtastfrequenz mind. 2mal größer als Maximalfrequenz
  • Unterabtastung
digitales oszilloskop3
Xiang GUODigitales Oszilloskop

Vorteile gegenüber analog Oszilloskopen

  • Kontinuierliche Signalspeicherung
  • Gespeicherte Daten geräteintern verrechnen

Signalmittelwerte, Spitzenwerte von Amplituden,

Zeit- und Amplitudendifferenz, Periodendauer,

Signalfrequenzen

  • Kanäle leichter zu unterscheiden
gliederung4
Xiang GUOGliederung
  • Einführung
    • Funktionen eines Oszilloskop
  • Funktionsweise
    • Analoges Oszilloskop
    • Digitales Oszilloskop
  • Bedienung von LeCroy
lecroy

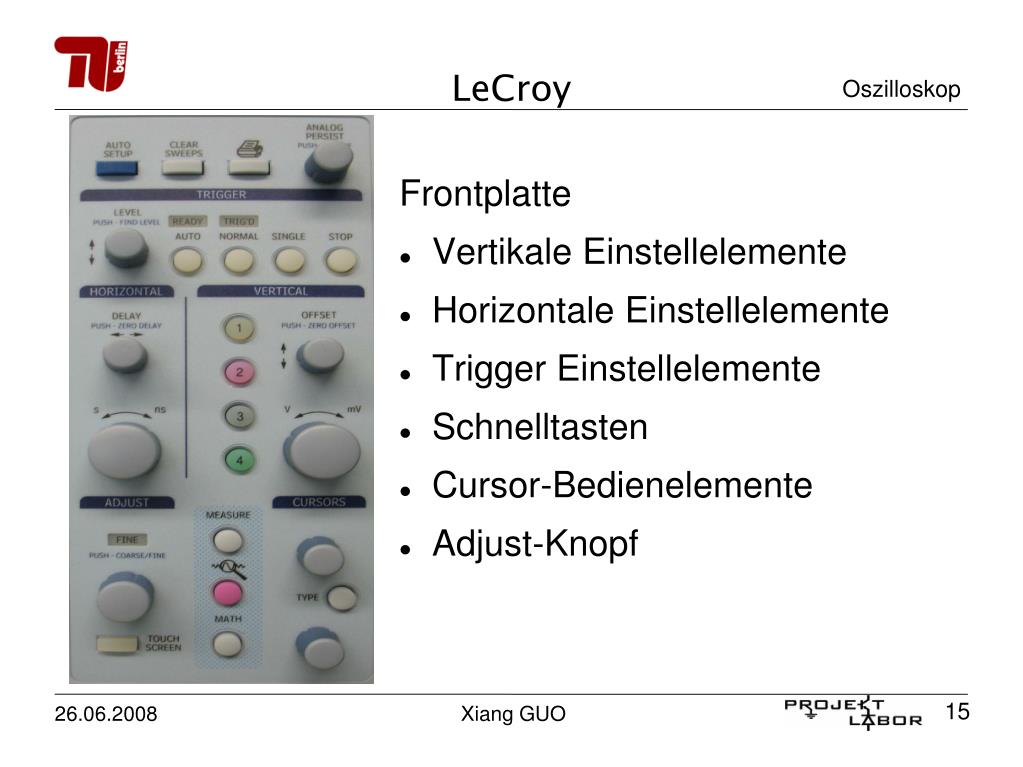

Xiang GUOLeCroy

Frontplatte

  • Vertikale Einstellelemente
  • Horizontale Einstellelemente
  • Trigger Einstellelemente
  • Schnelltasten
  • Cursor-Bedienelemente
  • Adjust-Knopf
lecroy1
Xiang GUOLeCroy

Top-Menüleiste

Gitterraster

Beschreibungsfelder

Meldeleiste

lecroy2
Xiang GUOLeCroy
  • Kopplungsart
  • Deskew (Laufzeitkorrektur) sofern nicht 0
  • Bandbreitenbegrenzung (BWL), wenn ein
  • Mittelung (AVG), wenn ein
lecroy3
Xiang GUOLeCroy
  • Triggerverzögerung
  • Zeit/div
  • Abtastrate
  • Anzahl der Abtastung
  • Triggerkanal und Triggerkopplung
  • Triggermodus, Triggertyp
  • Level, Slope
lecroy4
Xiang GUOLeCroy

Trigger-Einstellung

  • Edge Trigger:

Aktiviert durch positives oder negatives Flankensteigung

  • Smart Trigger:

Komplexe Trigger, aktiviert durch komplexe Bedingungen

lecroy5
Xiang GUOLeCroy

Cursor-Typen:

  • Horizontal (Zeit)
  • Vertikal (Amplitude)
  • Horizontal (Frequenz)
  • Cursor-Typen ändern durch „TYPE“

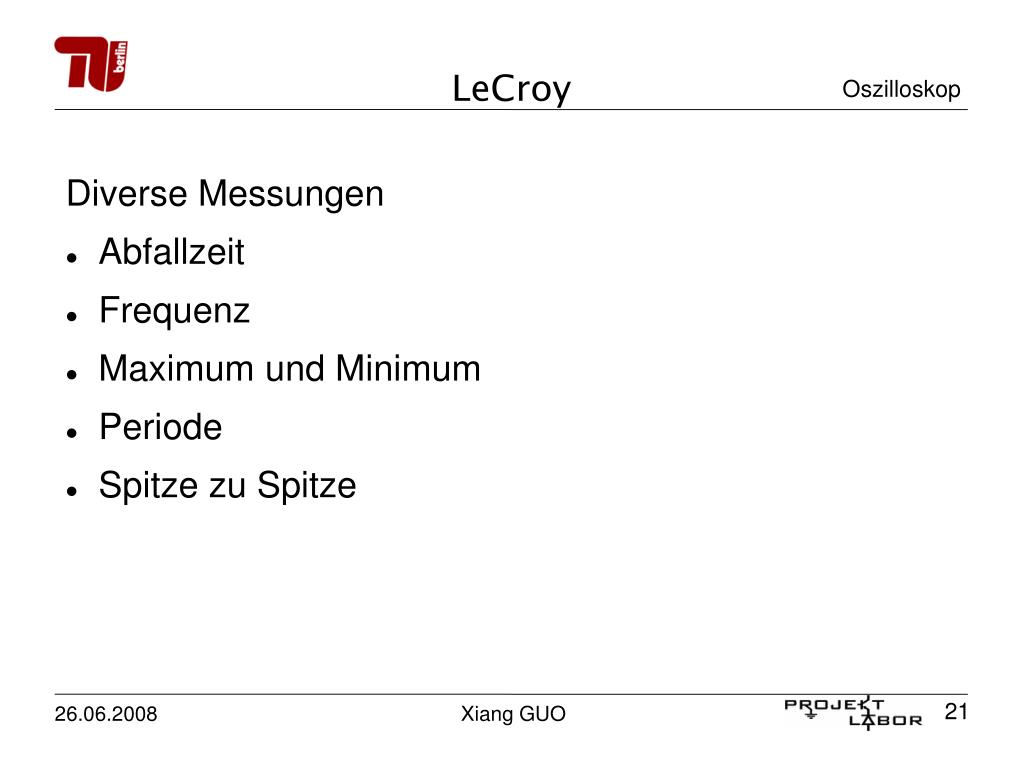

lecroy6
Xiang GUOLeCroy

Diverse Messungen

  • Abfallzeit
  • Frequenz
  • Maximum und Minimum
  • Periode
  • Spitze zu Spitze
lecroy10

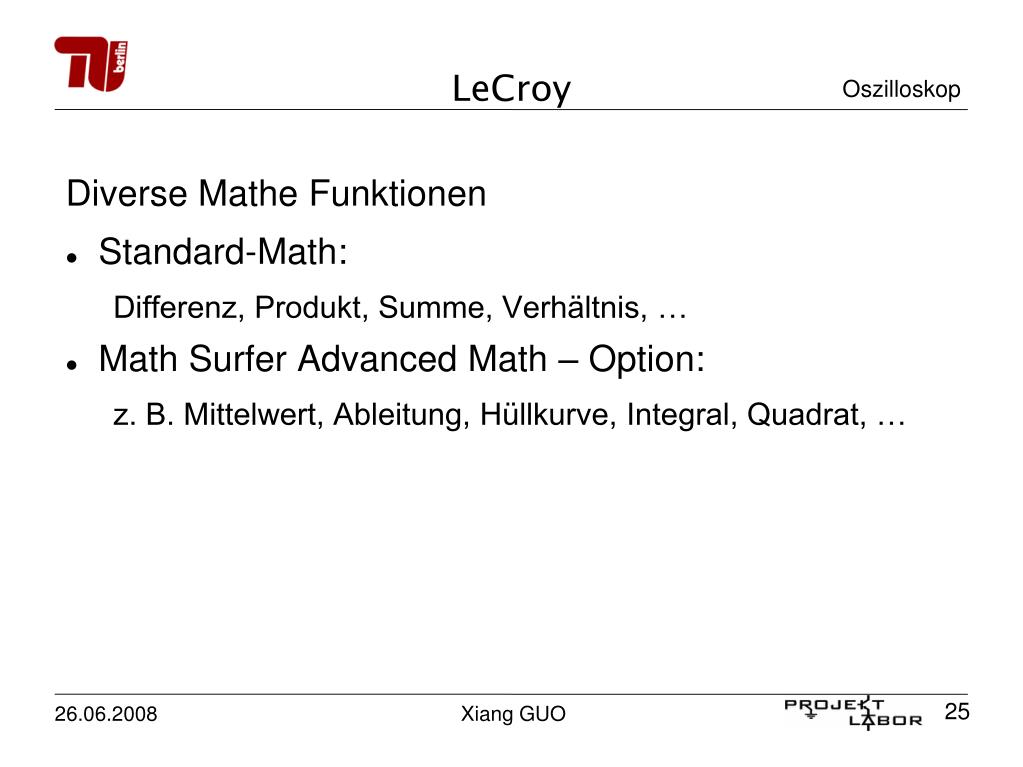

Xiang GUOLeCroy

Diverse Mathe Funktionen

  • Standard-Math:

Differenz, Produkt, Summe, Verhältnis, …

  • Math Surfer Advanced Math – Option:

z. B. Mittelwert, Ableitung, Hüllkurve, Integral, Quadrat, …

slide29
Xiang GUO

Noch Fragen?

quellen
Xiang GUOQuellen
  • http://www.pmf.fh-goettingen.de/lehrgebiete/elektrotechnik/pdf/GET%20V2.pdf
  • http://www.elektronik-kompendium.de/sites/grd/0307081.htm
  • http://www.physik.uni-oldenburg.de/Docs/praktika/APR/pdf/Oszilloskop.pdf
  • http://de.wikipedia.org/wiki/Oszilloskop
  • LeCroy WaveSurfer Oszilloskope Handbuch
slide31
Xiang GUO

Vielen Dank für eure Aufmerksamkeit!
