  1. Das Oszilloskop Gerät zur Darstellung zeitlich schnell veränderlicher elektrischer Spannungen

  2. Inhalt • Aufbau des Oszilloskops • Funktion • Einsatz

  3. Aufbau des Oszilloskops Anode: beschleunigt e- Fokus-sierungs- Feld Leucht-schirm Glühkathode emittiert e- Platten zur horizontal-Ablenkung Platten zur vertikal-Ablenkung

  4. Ablenkung des Elektronenstrahls Anlegen einer Spannung an die Kondensatorplatten zur „Vertikal Ablenkung“ lenkt den Strahl nach oben oder unten ab, Analoges gilt für die Horizontal-Ablenkung

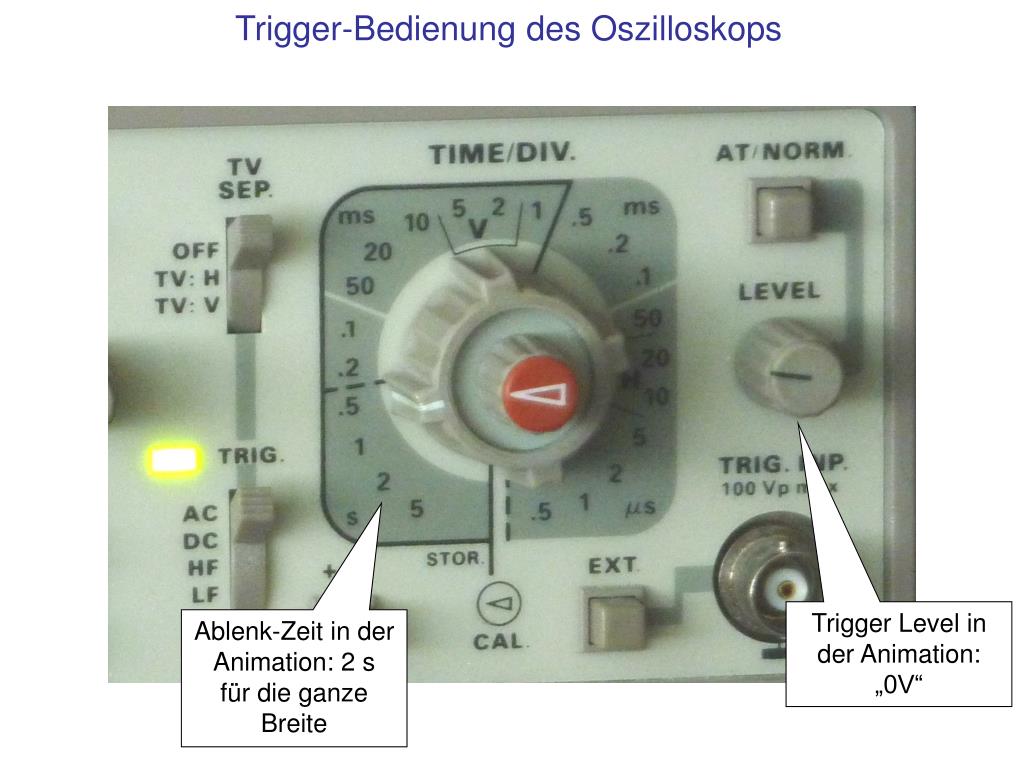

  5. Trigger-Bedienung des Oszilloskops Trigger Level in der Animation: „0V“ Ablenk-Zeit in der Animation: 2 s für die ganze Breite

  6. „Zeit“-Elektronik Oszilloskop mit „Auto-Trigger“ Die horizontal- Ablenkung startet mit einem „Trigger“ Signal 0 Das Trigger Signal kann von außen erfolgen „Auto-Trigger“: Das Oszilloskop erzeugt selbst das Trigger Signal 100

  7. Verstärkung des Eingangs-Signals Wahl der Verstärkung: Signal-Spannung zwischen zwei Teilstrichen in vertikaler Richtung Signal-Eingang

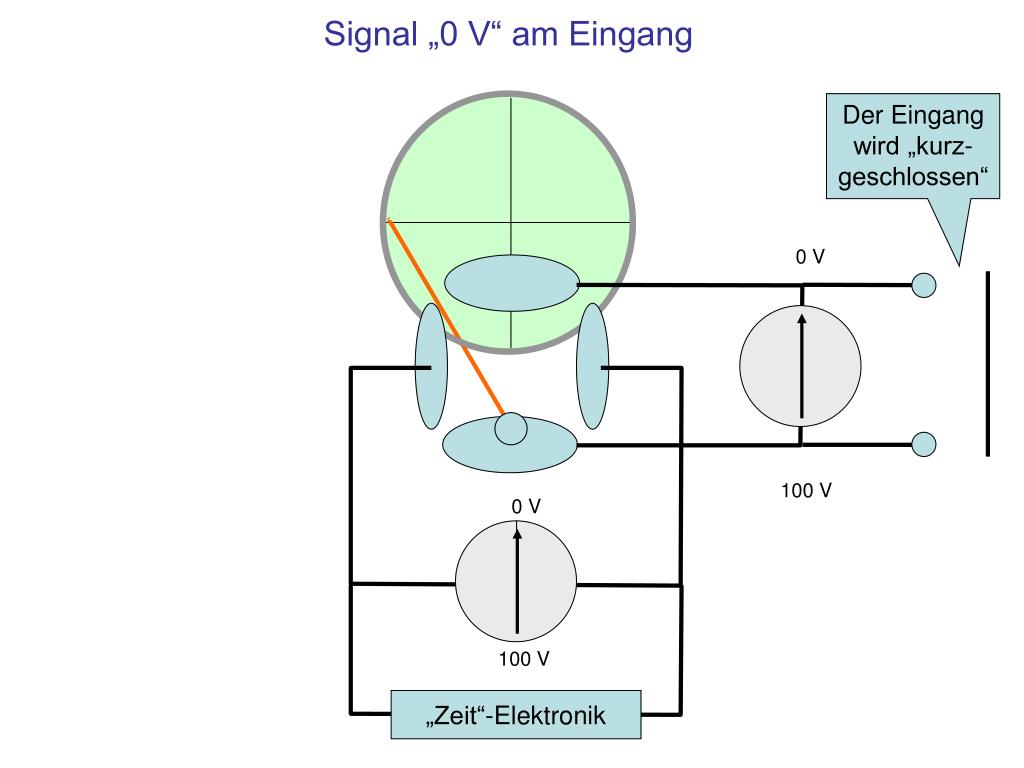

  8. Signal „0 V“ am Eingang Der Eingang wird „kurz-geschlossen“ 0 V 100 V 0 V 100 V „Zeit“-Elektronik

  9. Signal „0 V“ am Eingang Der Eingang wird „kurz-geschlossen“ 0 V 100 V 0 V 100 V „Zeit“-Elektronik

  10. Sinus-förmige Wechselspannung am Eingang Null-Linie 0 V 100 V 0 V Die vertikal Ablenkung variiert mit der Sinus Spannung 100 V Der Trigger Level ist „0“ in der Animation „Zeit“-Elektronik

  11. Zusammenfassung • Das Oszilloskop beruht auf einer „Braunschen Röhre“ mit lang nachleuchtendem Fluoreszenz-Schirm • Zwei orthogonale Kondensator-Platten lenken den Elektronenstrahl ohne Verzögerung (!) ab • Einsatz: • Darstellung periodischer Signale • Registrierung sehr kurzer Signale Nützlicher Link: http://pen.physik.uni-kl.de/medien/oscillo/oscillo.html

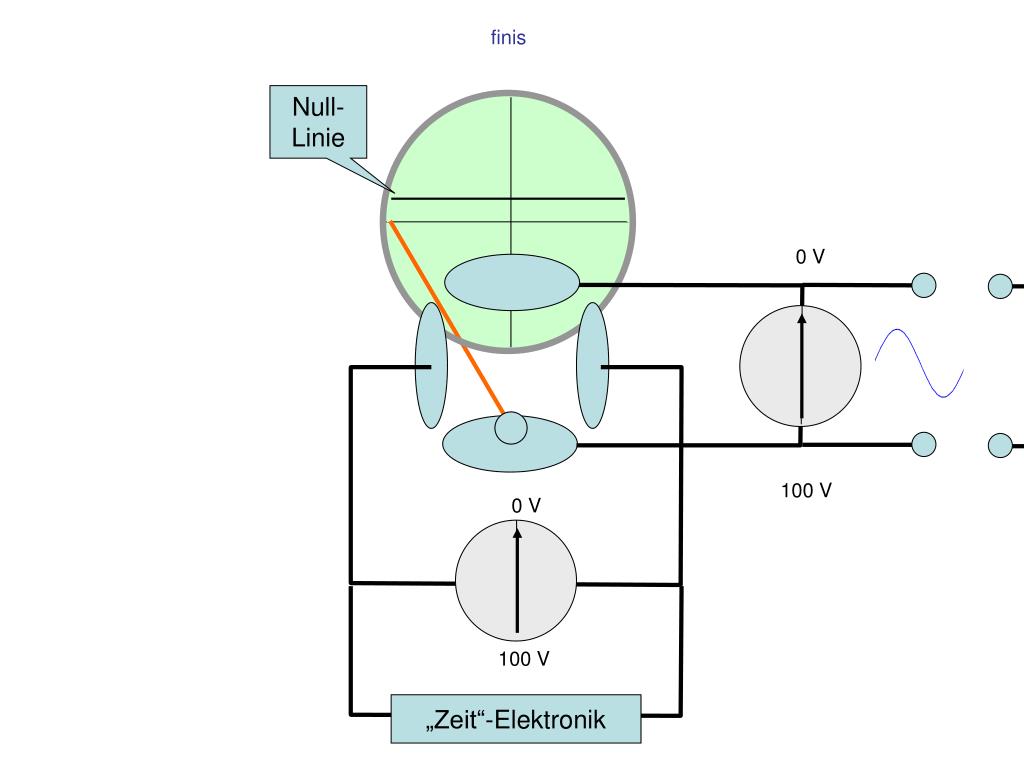

  12. finis Null-Linie 0 V 100 V 0 V 100 V „Zeit“-Elektronik
