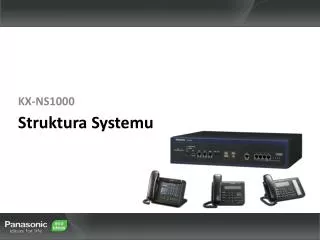

KX-NS1000. KX-NS1000. Struktura Systemu. Wprowadzenie. Ten dokument objaśnia ogólny zarys oraz specyfikacje systemu KX-NS1000 . Składa się z następujących rodziałów: Rozdział 1 Ogólny zarys systemu Rozdział 2 Konfiguracja Rozdział 3 Obsługiwane Karty/Terminale

wray
Download Presentation

Struktura Systemu

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. KX-NS1000 KX-NS1000 Struktura Systemu

  2. Wprowadzenie • Ten dokument objaśnia ogólny zarys oraz specyfikacje systemu KX-NS1000. Składa się z następujących rodziałów: • Rozdział 1 Ogólny zarys systemu • Rozdział 2 Konfiguracja • Rozdział 3 Obsługiwane Karty/Terminale • Rozdział 4 Możliwości systemu • Dalsze informacje dotyczące implementacji i specifikacji funkcji znajdują się w Instrkucji Instalacji (Installation Manual).

  3. Spis treści • Rozdział 1 Ogólny zarys systemu  • 1-1. Przegląd systemuKX-NS1000 • 1-2. Diagram połączeń systemu • 1-3. Przegląd Unified Messaging • Rozdział 2 Konfiguracja • 2-1. Konfiguracja obudowy • 2-2. Konfiguracja systemu • Rozdział 3 Obsługiwane Karty/Terminale • 3-1. Kompatybilność Terminali • Rozdział 4 Pojemność systemu • 4-1. Pojemność systemu • 4-2. Pojemność terminali • 4-3. Pojemność funkcji • 4-4. Pojemność klienta poczty email

  4. Rozdział 1 Przegląd systemu

  5. 1-1. KX-NS1000 Przegląd systemu Master Unit Slave Unit IP Network Up to 15 Units ・・・ • 1.Stand-alone System • - Pojedyńcza jednostka NS1000 może być użyta jakosystem stand-alone. • - Aby używać NS1000 jako stand-alone system, wymagana jest instalacja karty DSP na płycie głównejukładu PBX, następnie można zainstalować opcjonalne karty usług w gniazdach fizycznych i wirtualnych (physical slot and virtual slot). • 2.Networked System • Networked system (system połączony siecią) jest możliwy do zrealizowania przy zastosowaniu następujących metod: • - One-look • - QSIG (wymagana karta BRI /PRI) • - H.323 (wymagana karta V-IPGW) * Szczegóły omówiono w rozdziale „Networking”

  6. 1-2. Diagram połączeń systemu Trunki IP/Tradycyjne Trunki IP/Tradycyjne Remote PC IP-PT Router Private IP Network NS1000 SIP-Phone IP-CS ITSP*1 Network PS IP-Softphone, CA*2 Client PC Unified Messaging *3 - Analogue Trunk - BRI Trunk - PRI Trunk PC PC PSTN*4 CTI Server SLT / FAX External Sensor /External Relay Device - NS1000 jest oparta o platformę Linux OS. Doorphone & Door Opener BGM/Music On Hold (MOH) *1 ITSP: Internet Telephony Service Provider *2 Communication Assistant *3 Wbudowane w jednostkę główną *4 Public Switched Telephone Network Amplifier / Pager/Speaker

  7. 1-3. Przegląd Unified Messaging • System UM to nowe rozwiązanie, którę zapewnia dodatkowe funkcje wymiany informacji tj. poczta głosowa, FAX, integracja z email. • Wraz z NS1000 dostępne są następujące funkcje: • Funkcje Unified Messaging • Poczta głosowa (Funkcje TVM) • Przesyłanie wiadomości na Desktop (Outlook add-in) • Fax Server • Automatic 2way Recording (Manager Feature)(Funkcja dla Managerów) • Funkcja Presence (Status dostępności) (Absent Messaging) • Funkcja Unified Messaging jest dostępna w standardowym wyposażeniu na karcie SM (Storage Memory) Current New Storage memory card (Zainstalowana w standardzie ) DPT I/F TVM TDE/NCP NS1000

  8. Rozdział 2 Konfiguracja

  9. 2-1. Konfiguracja obudowy • Lokalizacja komponentów • NS1000 (rozmiar 2U) może zostać zamontowana w 19-calowejszafie rack-owej. (Głębokość taka sama jak seria NCP) • Rozmiary: 430mm (Szerokość) × 88mm (Wysokość) × 340mm (Głębokość) • Waga (w pełnym wyposażeniu): Poniżej 4.5kg Przód Diody LED Porty MOH/EPG Port DPH (Opcja) Tradycyjne gniazdo (Opcja) Przełącznik System mode Port USB Porty IP Tył AC SW Uziemienie Port Szeregowy Wentylator Klamra wtyczki AC Wejście AC

  10. 2-2. Konfiguracja systemu(1) • Nowa, innowacyjna architektura systemu • Zapewniająca taki sam poziom funkcjonalności kontrolii połączeń ( PBX Call Control), jak w przypadku systemu TDE/NCP MPR Ver.4. NCP/TDE NS1000 System Administration + Networking PBX Call Control Features System Administration PBX Call Control Features Middleware - Stos protokołu SIP - Narzędzia sieciowe - Stos protokołu TCP /IP (IPv4) Middleware - Stos protokołu SIP - Wzbogacony Panasonic-SIP OS (iTRON) OS (Linux) - Narzędziasieciowe * - Stos protokołu TCP /IP (IPv4) CPU: SH-4 , 400MHz CPU: C1000 , 650MHz : Zmiany

  11. 2-2. Konfiguracja systemu(2) • Opcje systemu Karty DSP*1 DSP-S DSP-M *1 Każda NS1000 (Master lub Slave) musi być wyposażone w kartę DSP. DSP-L Storage Memory*2 Wewnątrz SM-S (Max 200hrs Rec) SM-M (Max 450hrs Rec) Płyta główna SM-L (Max 1000hrs Rec) Karty opcjonalne Na zewnątrz FAX DPH 1 Karty Lini LCOT2+SLC2 BRI4+SLC2 *2 NS1000 posiada w standardzie kartę Storage Memory (SM-B), która dostarcza 2 kanały UM i 2 godziny nagrywania. (Możliwość rozszerzenia do 24kanałów / 15godzinza pomocą Klucza Aktywacyjnego) PRI30+SLC2

  12. 2-2. Konfiguracja systemu(3) • Karty Interfejsu (Line i Doorphone) • 4 typykart Lini Tradycyjnych są dostępne dla NS1000. • 1 typ karty interfejsu Doorphone jest również dostępny NS1000. [Karta Lini ] [Karta DPH1 ] • BRI4+SLC2 Card • LCOT2+SLC2 Card • PRI30+SLC2 Card NS1000 posiada 1 wolne gniazdo dla Karty Lini “Line card” i 1 wolne gniazdo dla Karty Interfejsu Doorphone “DPH1 card”.

  13. 2-2. Konfiguracja systemu(4) • Karty Interfejsu – Wolne gniazdo (Opis)

  14. 2-2. Konfiguracja systemu(5) • Opcjonalne Karty - Wewnętrzne (Opis)

  15. 2-2. Konfiguracja systemu(6) • Karty DSP (Opis) • Karty Digital Signal Processor (DSP) wspierają połączenia VoIP, Konferencje, UM ifunkcje DISA/OGM w systemie NS1000. Przynajmniej 1 Karta DSP musi zostać zamontowana dla każdej jednostki NS1000. Maksymalnie 2 Karty DSP mogą zostać zamontowane w każdej jednostce NS1000, zwiększając dostępne zasoby DSP. Wyróżniamy 3 typy Karty DSP,podzielone ze względu na poziom zasobów DSP. Wiecej zasobów oznacza większy dostęp (w tym samym czasie) do funkcji/połączeń.

  16. 2-2. Konfiguracja systemu(7) • Storage Memory Card (SM) (Opis) • Jednostka NS1000 jest wyposażona standardowo w 2 kanały UM i 2 godziny nagrywania poczty głosowej. • Instalując Klucz Aktywacyjny KX-NSU001, możemy zwiększyć tą wydajność do 15 godzin. • Możliwości systemu nagrywania poczty głosowej mogą być dalej zwiększane, poprzez zainstalowanie opcjonalnej karty SM.

  17. 2-2. Konfiguracja systemu(8) • Karty Wirtualne (Virtual Cards) • NS1000 używa ‘wirtualnych’ kartdla wsparcia Trunków bazujących na IP, Terminali, Stacji Bazowych DECT oraz funkcji UM. • Karty wirutalne moga być aktywowane poprzez zastosowanie odpowiednich Kluczy Aktywacyjnych.Zarządzanie Kartami wirtualnymi odbywa się poprzez konsolę (Maintance Console) z poziomu przeglądarki internetowej. Typ karty wirtualnej Gniazdo wirtualne V-SIPGW16 V-SIPEXT32 V-IPCS4 V-IPUM12 V-IPGW16 V-IPEXT32 V-UTEXT32 Ethernet Usługa IP Telephony Inny PBX IP-CS IP-PT SIP-MLT/SLT

  18. 2-2. Konfiguracja systemu(9) • Karty Wirtualne (Specyfikacja)

  19. 2-2. Konfiguracja systemu(10) • Klucze Aktywacyjne (Activation Keys - A/K) • Klucze Aktywacyjne są wymagane do aktywacji następujących funkcji: • Kanał IP Trunk(H.323/SIP) • Pojemność Telefonów IP / Terminali • Liczba Telefonów IP / Typ Telefonów IP(IP softphone / IP-PTs / Telefony SIP (Seria UT) / Inne Telefony SIP SIP Phones / Telefony Konferencyjne IP) • Funkcje „Networking” (One-Look, QSIG) • Funkcje Unified Messaging (REC Time, 2-Way REC, Message Backup, Pojemność Portów UM, UM/Email (wiadomości IMAP + Voice / Fax) • Funkcje Telefonu Komórkowego • Funkcje dotyczące CA (Thin Client, CSTA Mux, CA Pro, CA Supervisor, CA Console, CA Networking) • Interfejs CTI (Pozwala na użycie Aplikacji CTI firm trzecich) • Dostępne są również pakiety zawierające kombinacje różnych Kluczy Aktywacyjnych, aby w łatwy sposób wyposażyć użytkowników w klucz UM i funkcje Mobility (Mobilność).

  20. 2-2. Konfiguracja systemu(11) • Klucze Aktywacyjne (Activation Keys - A/K) – C.D.. • NS1000 jest wyposażona w standardzie w następujące Klucze Aktywacyjne Powyższe klucze są na stałe powiązane ze sprzętem PBX i nie mogą zostać skasowane lub wygasnąć.

  21. 2-2. Konfiguracja systemu(12) • Klucze Aktywacyjne (Activation Keys - A/K) – C.D.. • Oprócz preinstalowanych stałych kluczy aktywacyjnych, istnieje możliwość aktywacji „testowych” (Trial) Kluczy Aktywacyjnych. Testowe Klucze Aktywacyjne są ważne przez 60 dni. Po upływie 60 dni od daty aktywacji, klucze wygasną. Testowe Klucze Aktywacyjne (Trial) nie mogę być ponownie aktywowane w systemie – nawet poprzez inicjalizacje systemu PBX. Okresowe klucze aktywacyjne (Wygansą w ciągu 60 dni od aktywacji)

  22. Rozdział 3 OBSŁUGIWANE TERMINALE

  23. 3-1. Kompatybilność Terminali (1) • Nowa Linia – Telefony SIP (Seria UT) *1 UT113 : Bez podświetlania / UT123 : Z podświetlaniem

  24. 3-1. Kompatybilność Terminali (2) • Terminale Dlasze informacje dotyczące kompatybilnych opcji (n.p., Moduł USB, Zestaw słuchawkowy) znajdują się w instrukcji telefonu.

  25. 3-1. Kompatybilność Terminali (3) • Other Terminals

  26. Rozdział 4 Pojemność systemu

  27. 4-1. Pojemność systemu (1) • Typ i Maksymana liczba gniazd (slots) • NS1000 obsługuje następujące typy i liczbę gniazd.

  28. 4-1. Pojemność systemu (2) • Maksymalna liczba Opcjonalnych Kart Usługowych (Optional Service Cards) (1) • Następująca liczba kart może być zainstalowana w fizycznych gniazdach (Physical Slots) systemu PBX. • Uwaga • Każda karta która przekracza pojemność PBX zostanie zingorowana. • Gdy PBX zostanie uruchomiony z niepoprawną konfiguracją, niektóre karty zostaną zignorowane.

  29. 4-1. Pojemność systemu (3) Maksymalna liczba Opcjonalnych Kart Usługowych (Optional Service Cards) (2) Następująca liczba kart może być zainstalowana w fizycznych gniazdach (Physical Slots) systemu PBX. • Uwaga • Każda karta która przekracza pojemność PBX zostanie zingorowana. • Gdy PBX zostanie uruchomiony z niepoprawną konfiguracją, niektóre karty zostaną zignorowane.

  30. 4-1. Pojemność systemu (4) • Maksymalna liczba Opcjonalnych Kart Usługowych (Optional Service Cards) (3) • Następująca liczba kart może być zainstalowana w wirtualnych gniazdach (Virtual Slots) systemu PBX.

  31. 4-1. Pojemność systemu (5) • Maksymalna liczba Trunk-ów i rozszerzeń (Extensions) • PBX obsługuje nastepującą liczbę trunk-ówi rozszerzeń. *1 Maksymalna liczba rozszerzeń to 640 na PBX, maksymalna liczba portów Unified Messaging to 24 na PBX. Gdy 24 portydla Unified Messaging są w pełni aktywowane w jednostce Master, maksymalna liczba portów rozszerzeń wyniesie mniej niż 640. Jeden port Unified Messaging jest równy 10 portom rozszerzeń. Dlatego też, gdy wszystkie porty Unified Messaging są aktywowane, do 420 rozszerzeń jest dostępnych. (Wbudowane 2 porty UM nie są wliczane do powyższej kalkulacji. Powyższy warunek nie dotyczy jednostki Slave lub jednostki Stand-Alone.

  32. 4-2. Pojemność Terminali • Maksymalne wyposażenie terminali (Maximum Terminal Equipment) • Liczba typów wyposażenia dla terminali obsługiwanych przez PBX. *1 Seria KX-NT300 i KX-NT265(v2.0).

  33. 4-3. Pojemność Funkcji • Maksymalna pojemność dla Funkcji • Poniżej maksymalna liczba dla każdej obsługiwanej funkcji PBX. Całkowita liczba użytkowników, którzy mogą się zalogować w trybie Server wynosi 1022

  34. 4-4. Pojemność Klienta Poczty Email • Integracja z Outlook z wbudowanym Unified Messaging • Maksymalna liczba klientów IMAP używających Outlook-a wynosi 24 użytkowników na jednostkę. (Powód: Outlook podtrzymuje otwartą sesję IMAP, nawet gdy użytkownik nie korzysta z usługi.) *1) To ogranicznenie nie dotyczy gdy użytkownik używa Outlook-a w trybie „Offline” *2) Klient poczty który nie podtrzymuje sesji IMAP podczas bezczyności, np. Thunderbird, Lotus Notes itp. Integracja z protokołem POP (odbiór poczty) Nie ma ograniczeń dla użytkowników, którzy otrzymują dane głosowe w postaci załącznika email.

  35. KONIEC
