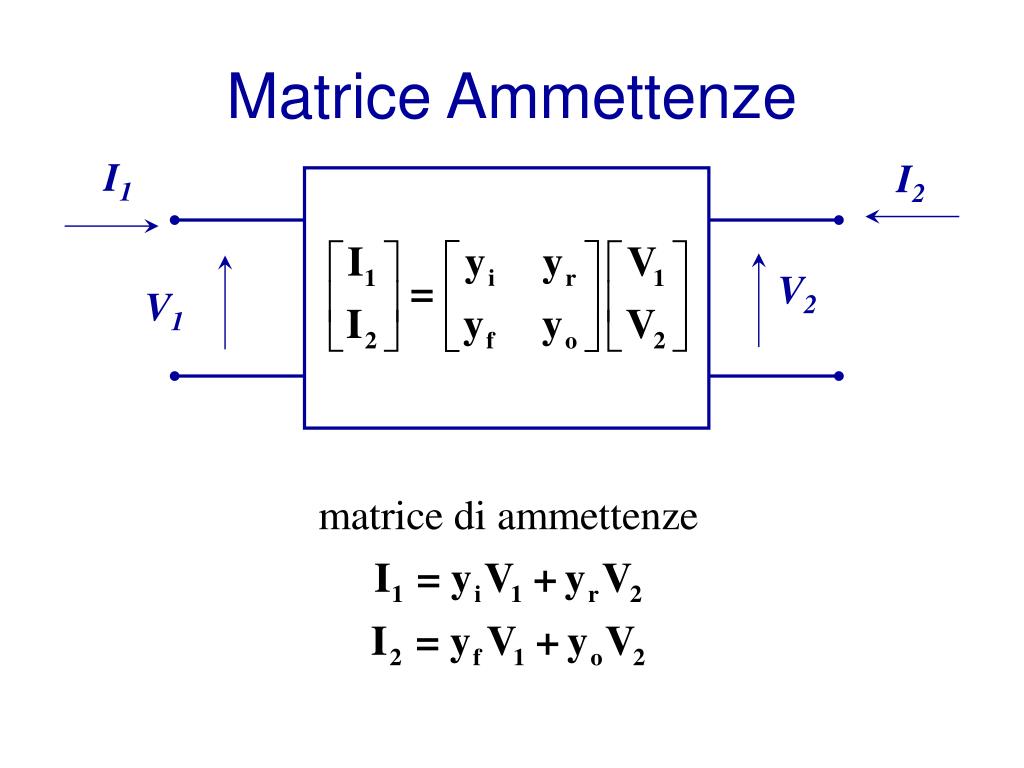

Funzioni di Rete. Sommario. Doppi Bipoli: Matrici di Impedenza, Ammettenza e Ibrida. Trasformazioni tra matrici Connessione Serie e Parallelo Funzioni di Rete Bipoli e Doppi Bipoli non Lineari Linearizzazione e piccoli segnali. I 1. I 2. V 2. V 1. Matrice Ammettenze. I 1. I 2. V 2.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Funzioni di Rete' - willis


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript

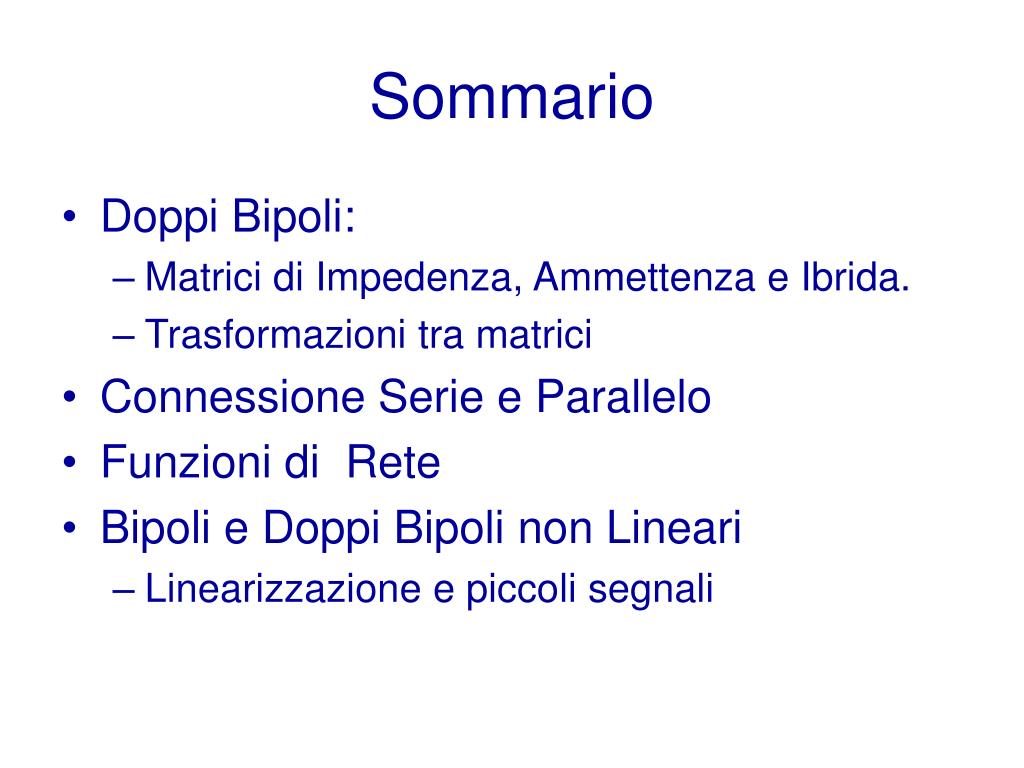

sommario
Sommario
  • Doppi Bipoli:

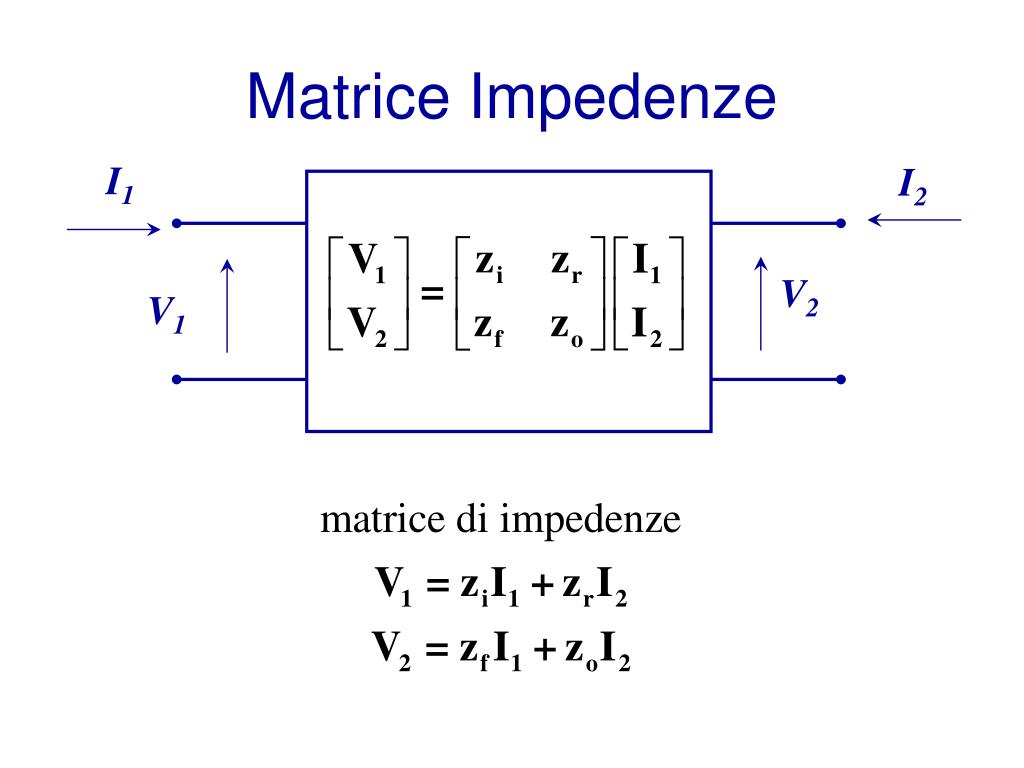

    • Matrici di Impedenza, Ammettenza e Ibrida.
    • Trasformazioni tra matrici
  • Connessione Serie e Parallelo
  • Funzioni di Rete
  • Bipoli e Doppi Bipoli non Lineari
    • Linearizzazione e piccoli segnali

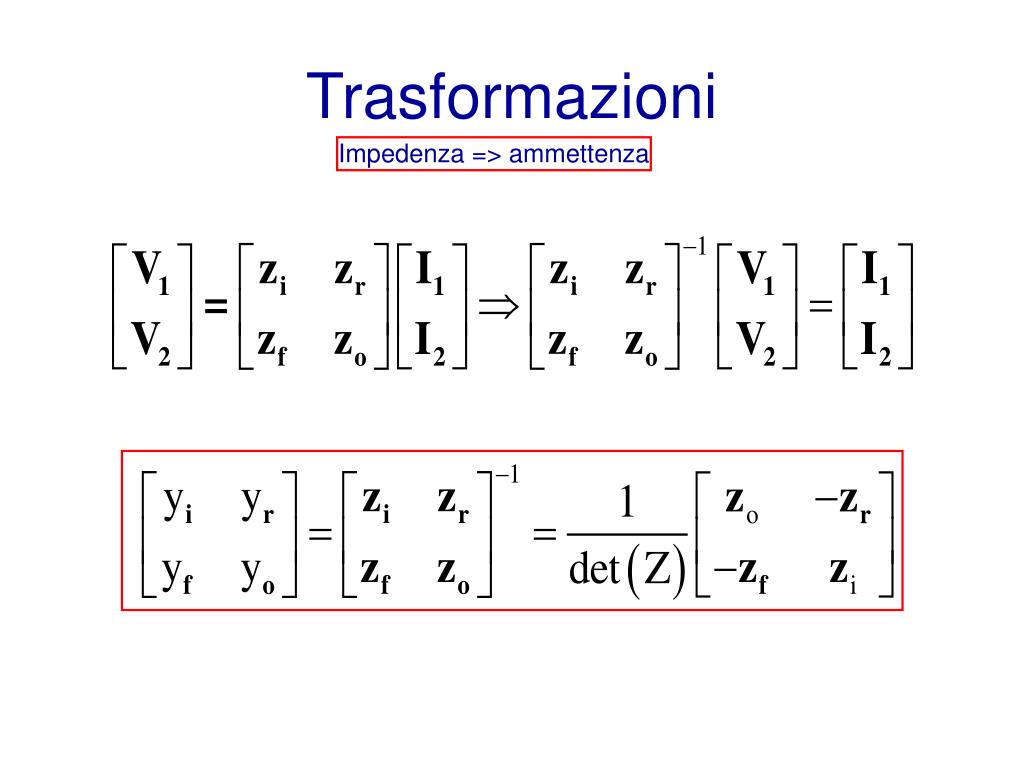

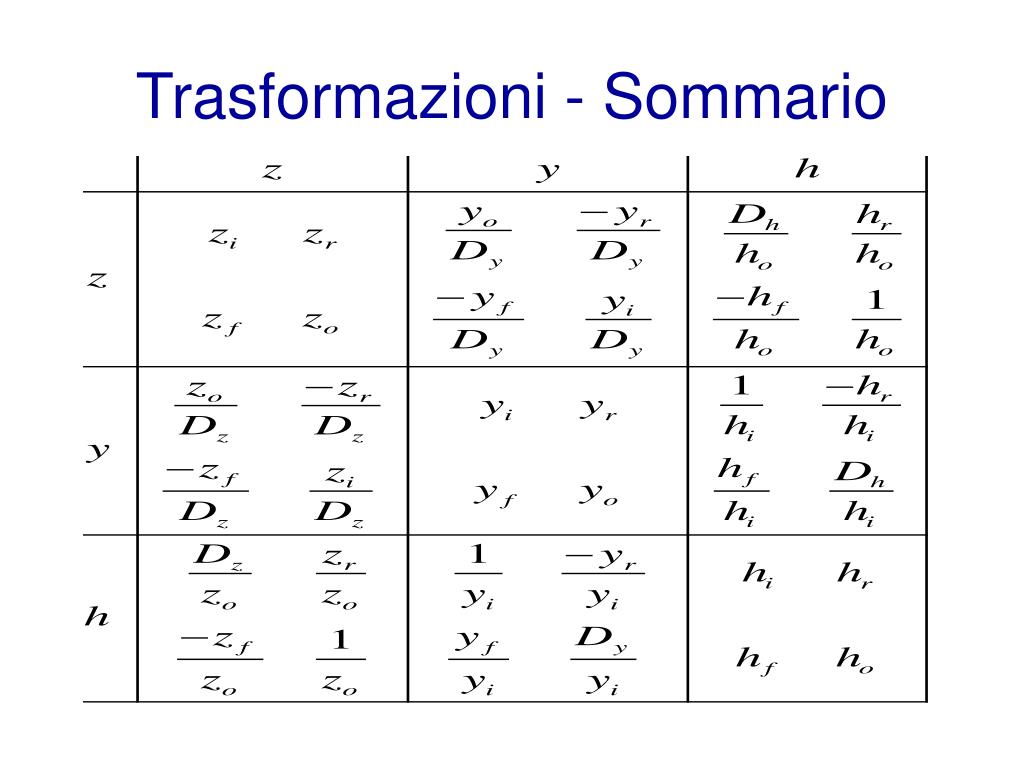

trasformazioni
Trasformazioni

Impedenza => ammettenza

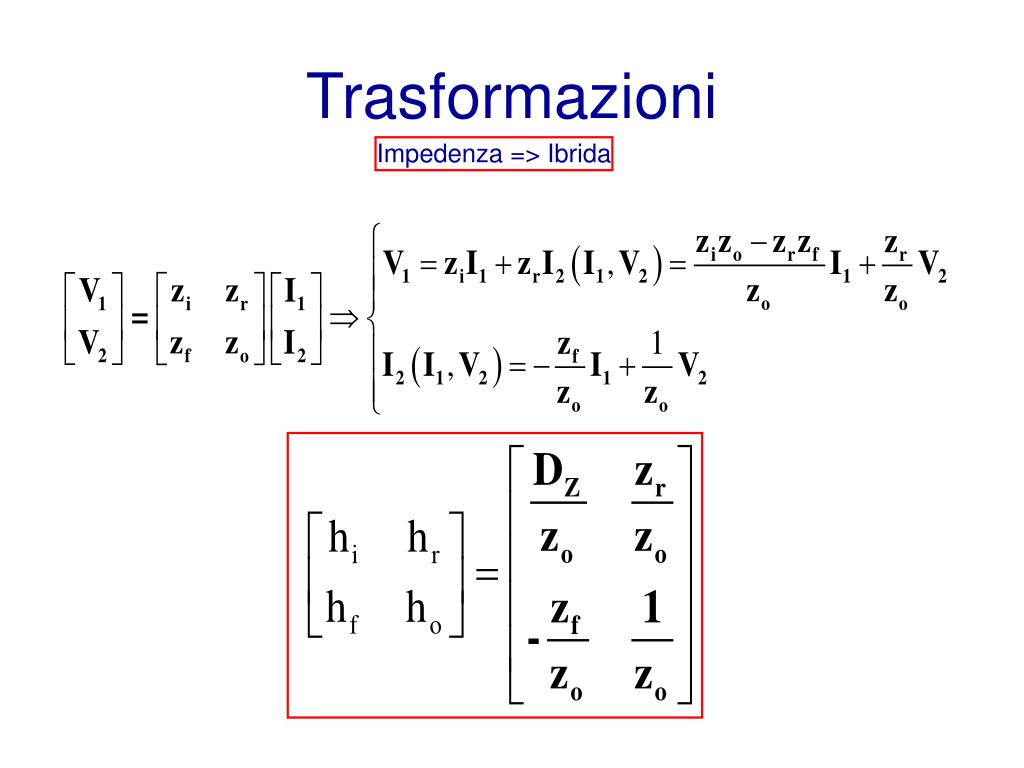

trasformazioni1
Trasformazioni

Impedenza => Ibrida

trasformazioni2

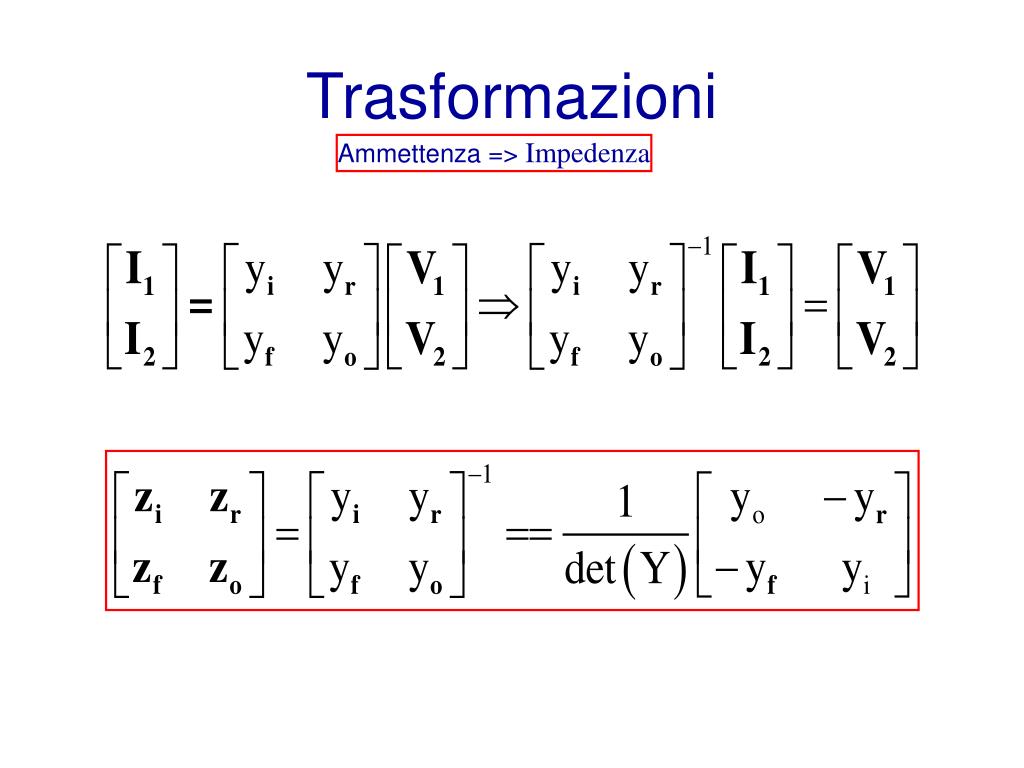

Trasformazioni

Ammettenza => Impedenza

trasformazioni3

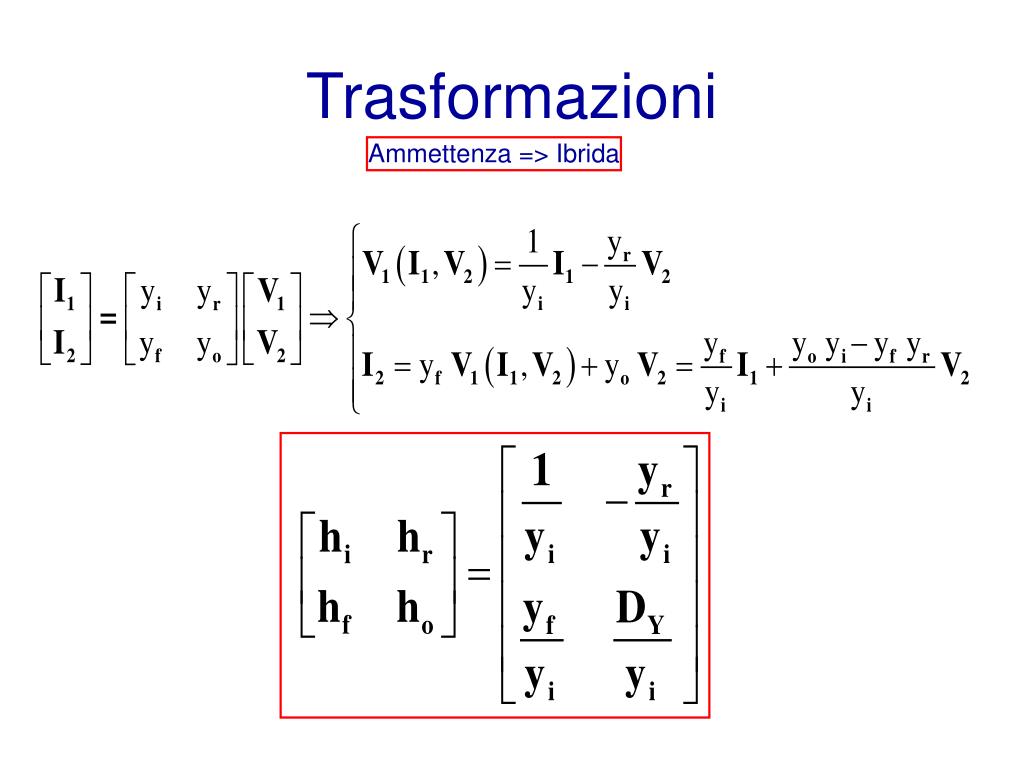

Trasformazioni

Ammettenza => Ibrida

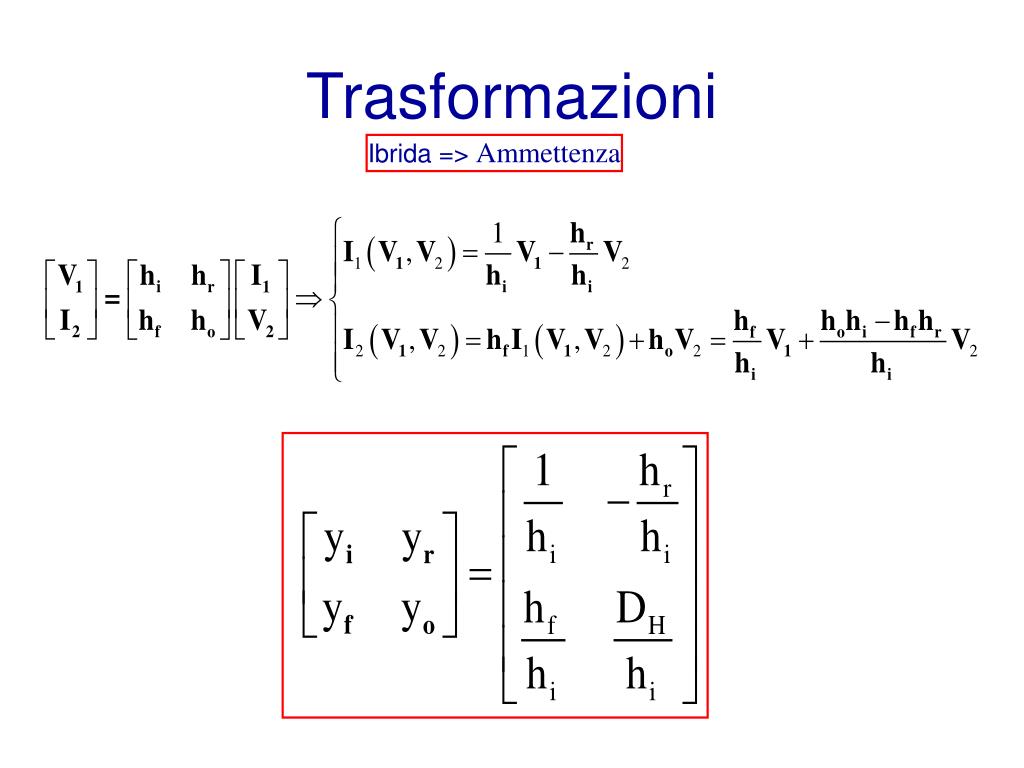

trasformazioni4
Trasformazioni

Ibrida => Ammettenza

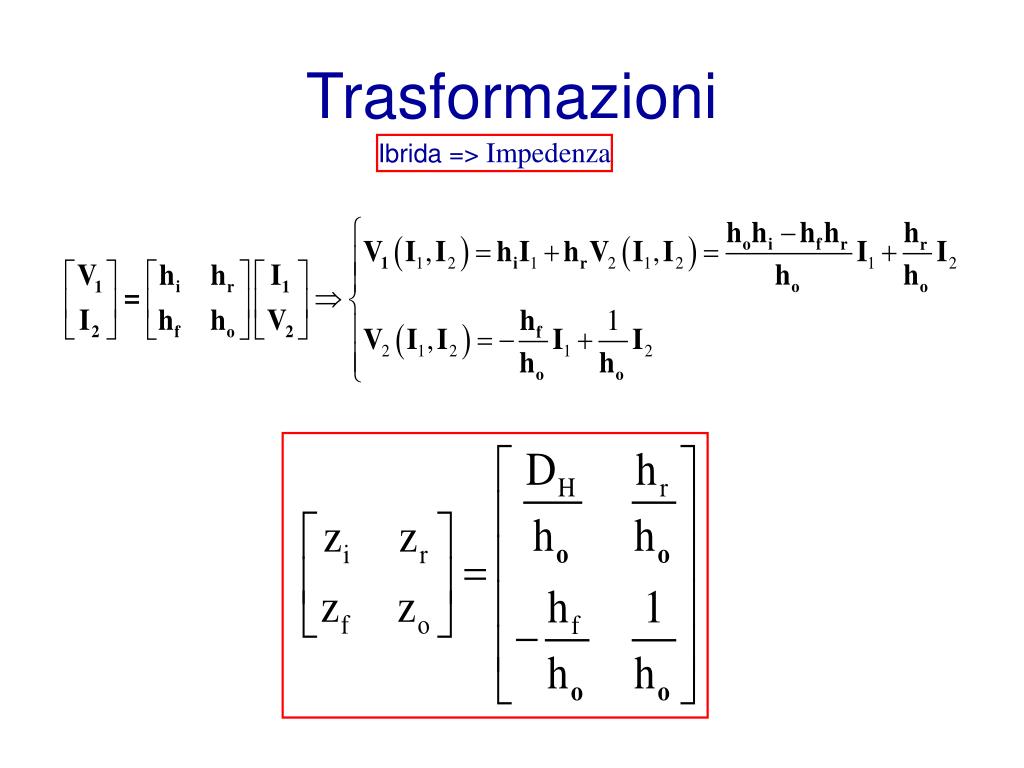

trasformazioni5
Trasformazioni

Ibrida => Impedenza

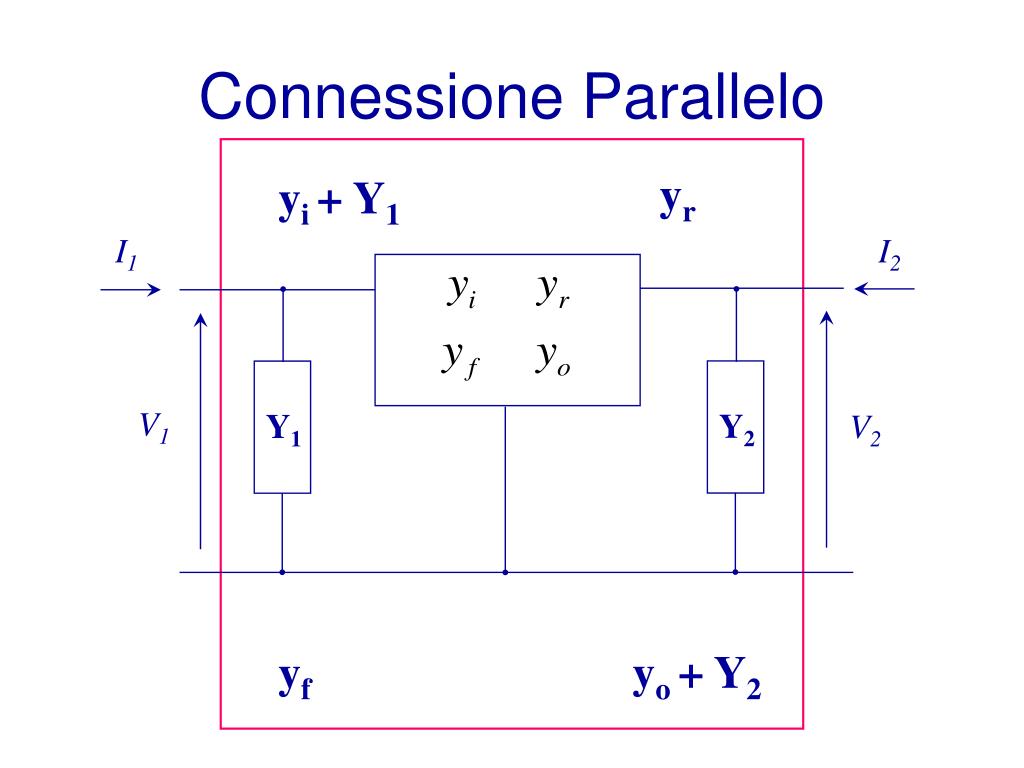

connessione parallelo

Y1

Y2

Connessione Parallelo

yr

yi + Y1

I1

I2

V1

V2

yf

yo + Y2

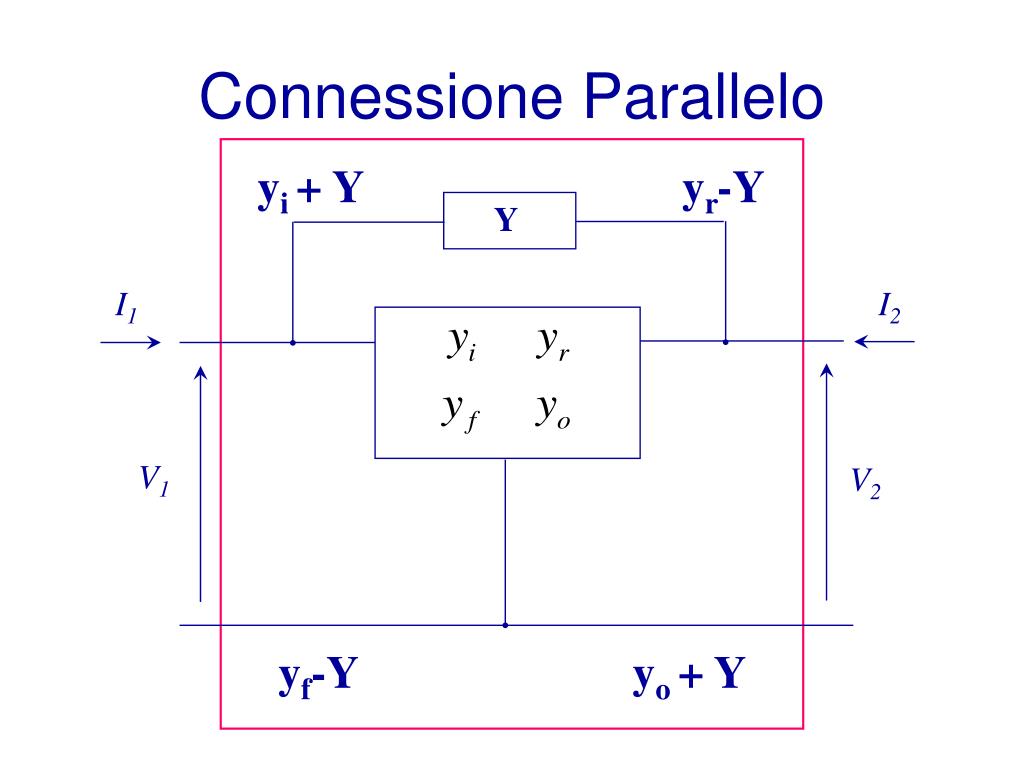

connessione parallelo1

Y

Connessione Parallelo

yi + Y

yr-Y

I1

I2

V1

V2

yf-Y

yo + Y

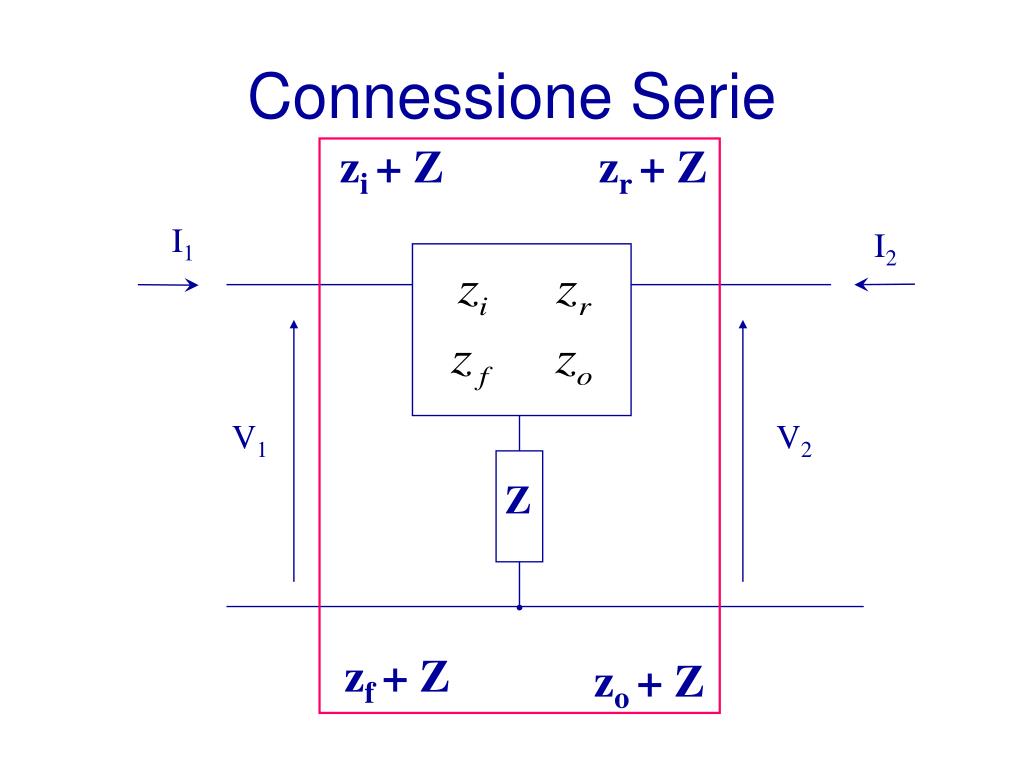

connessione serie

zi + Z

zr + Z

I1

I2

V1

V2

Z

zf + Z

zo + Z

Connessione Serie

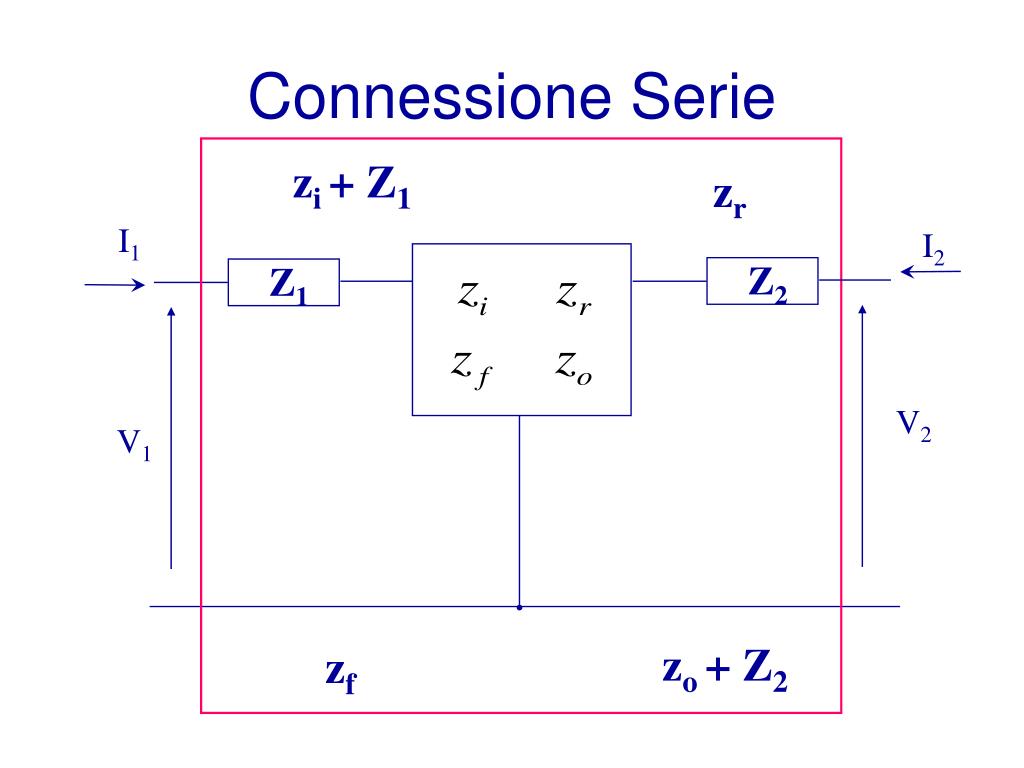

connessione serie1

Z1

Z2

Connessione Serie

zi + Z1

zr

I1

I2

V2

V1

zo + Z2

zf

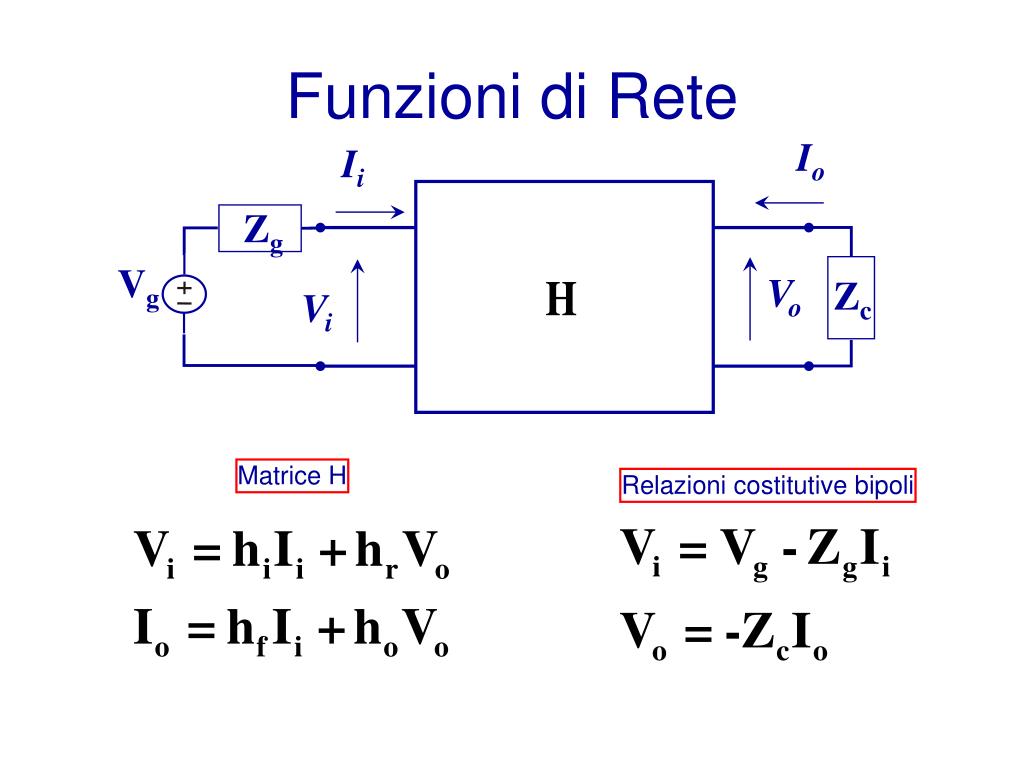

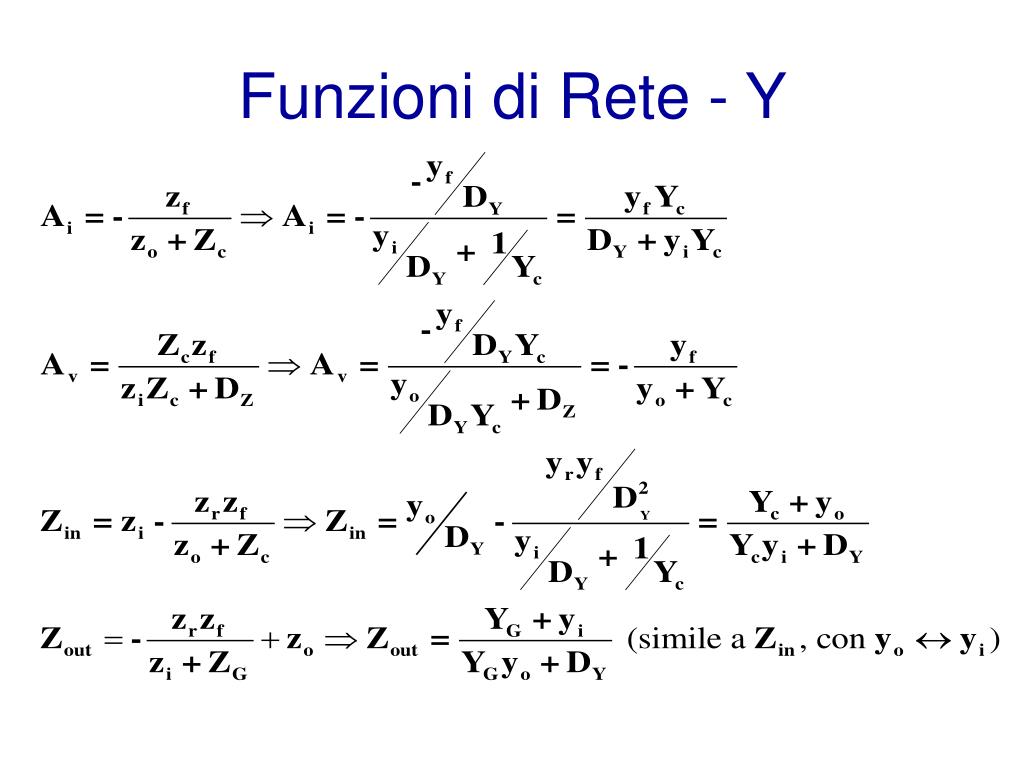

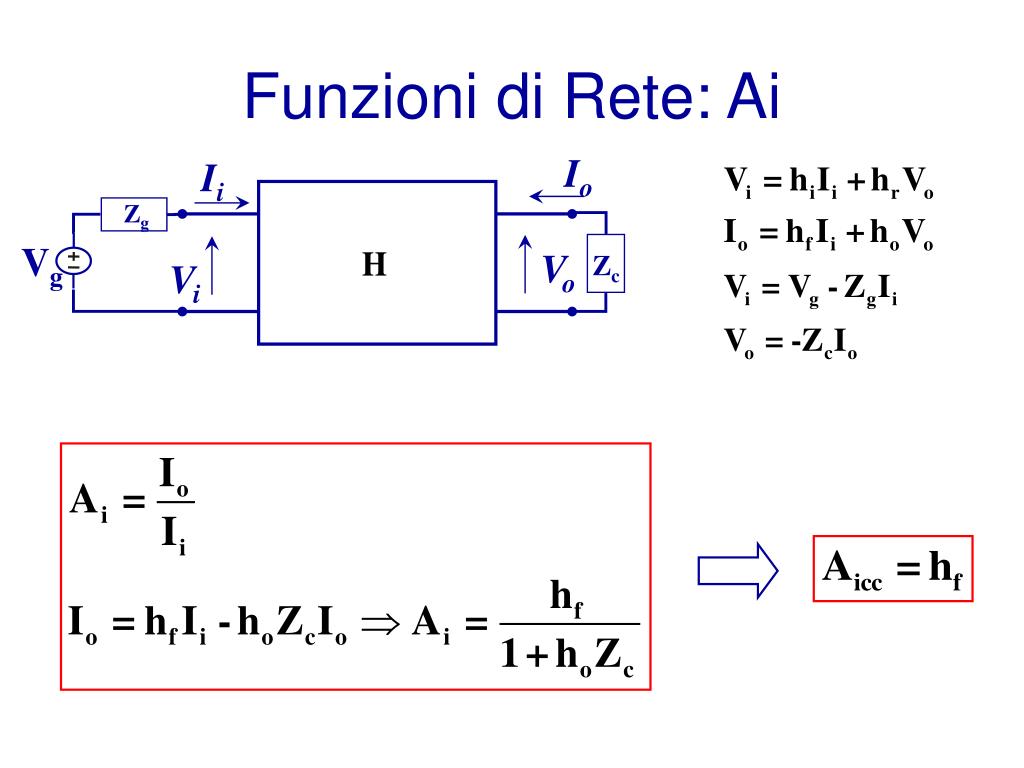

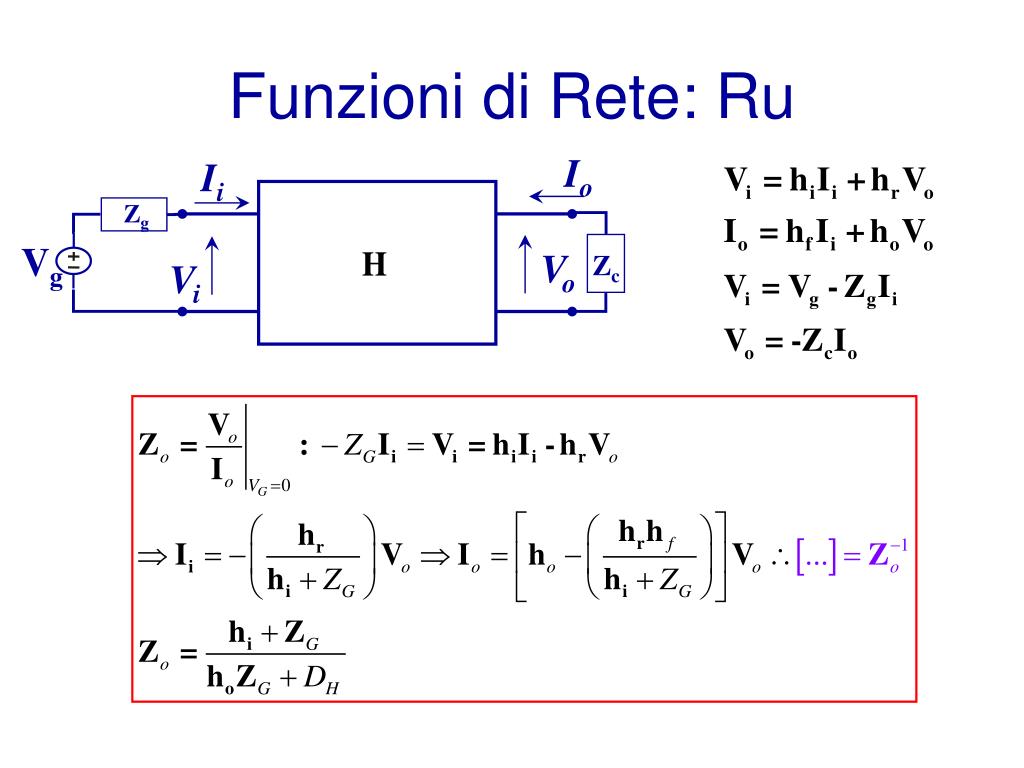

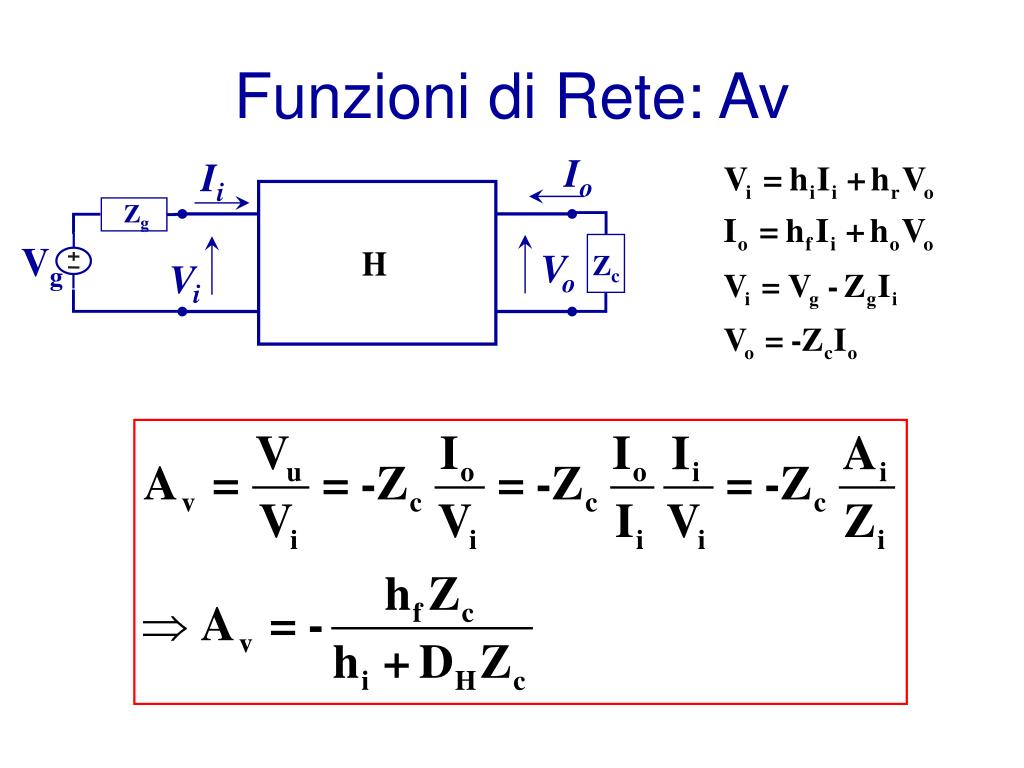

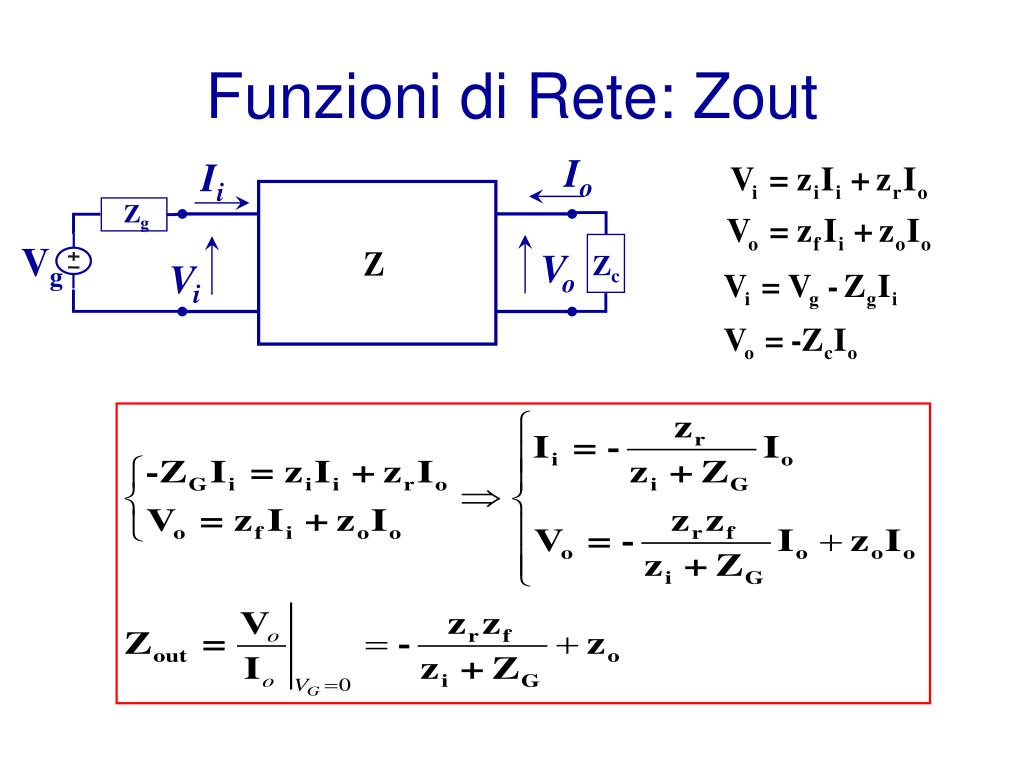

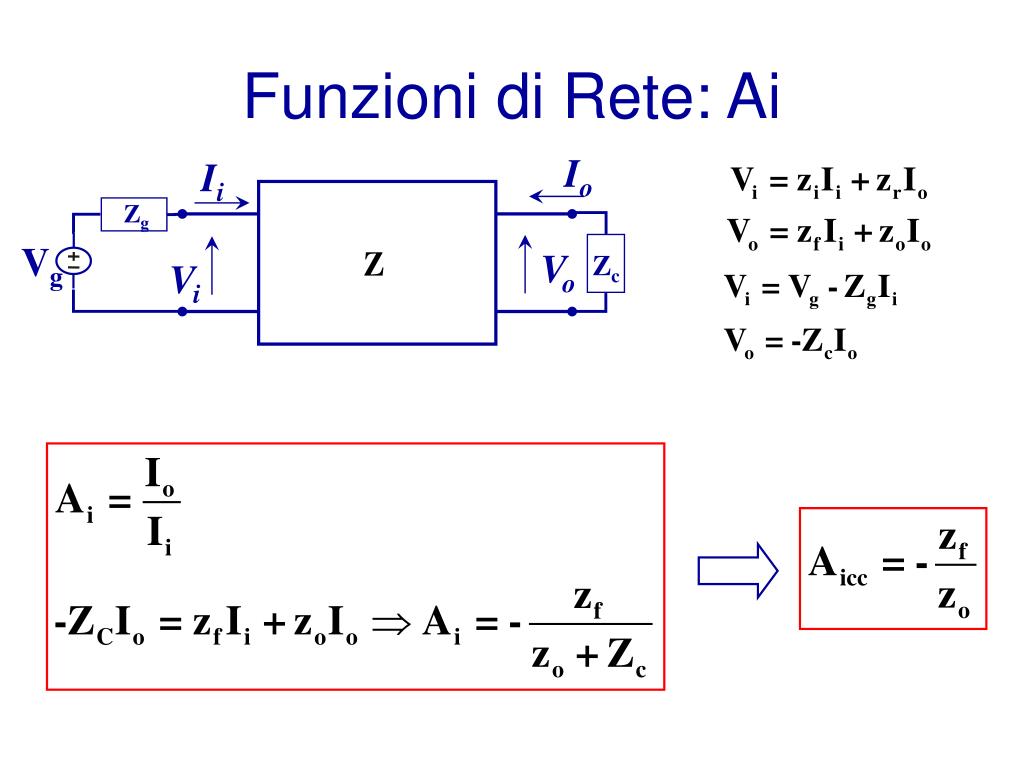

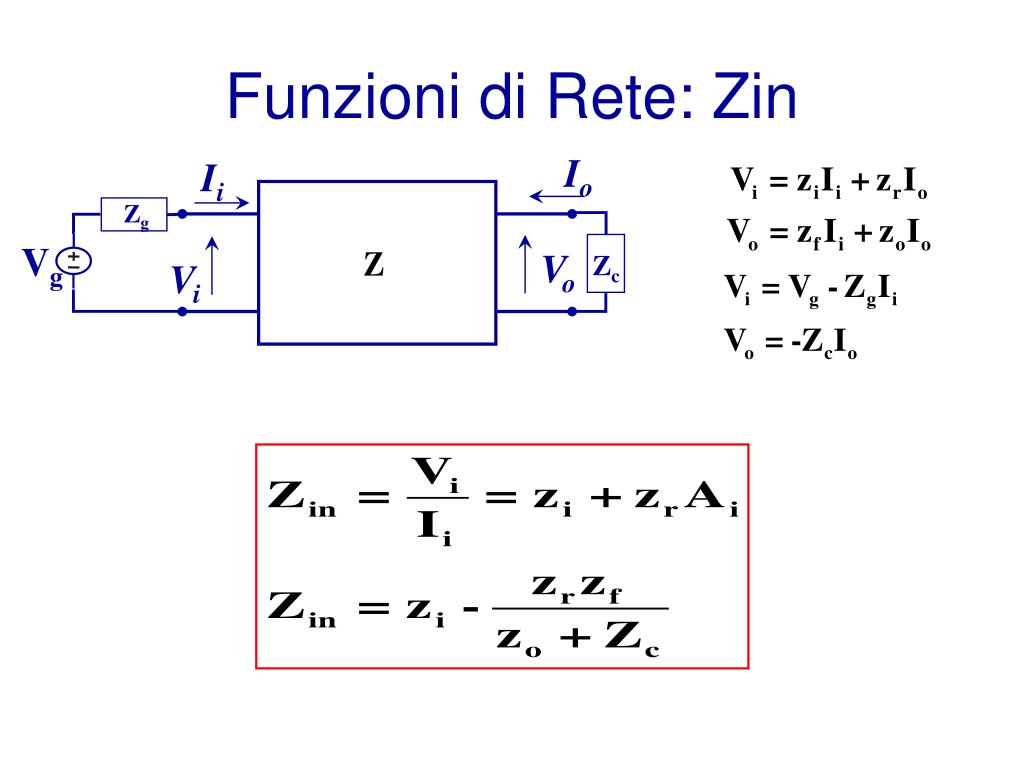

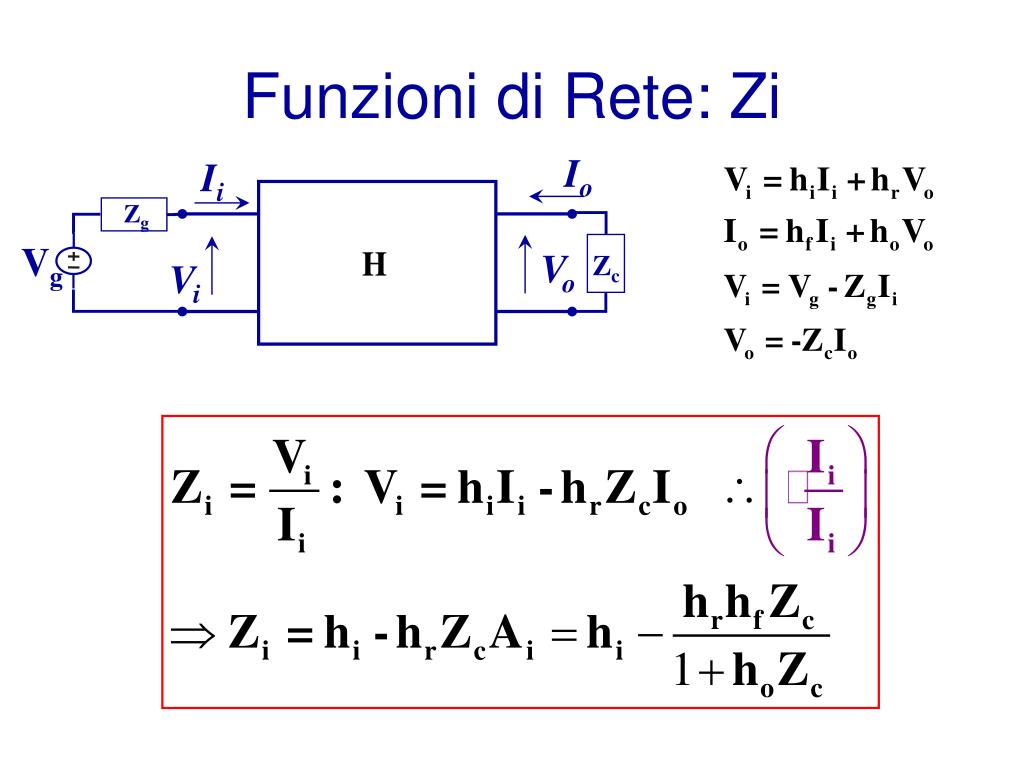

funzioni di rete1

Io

Ii

Zc

Vg

Vo

Vi

Zg

Funzioni di Rete

Matrice H

Relazioni costitutive bipoli

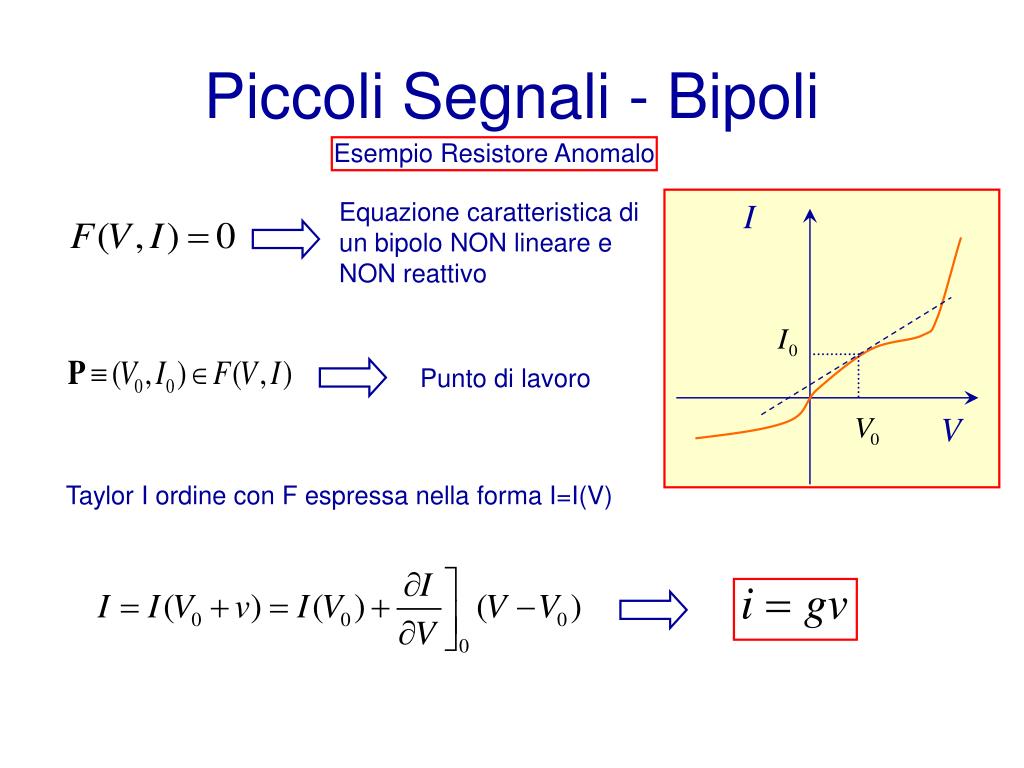

piccoli segnali bipoli

I

V

Piccoli Segnali - Bipoli

Esempio Resistore Anomalo

Equazione caratteristica di un bipolo NON lineare e NON reattivo

Punto di lavoro

Taylor I ordine con F espressa nella forma I=I(V)

piccoli segnali bipoli1

I

V

i

v

Piccoli Segnali - Bipoli

Esempio Resistore Anomalo

  • Comportamento lineare se i e v “piccoli”
  • “piccoli” dipende dalla distorsione della caratteristica nell’intorno del punto di lavoro
  • g: conduttanza differenziale
  • r=1/g: resistenza differenziale

PS

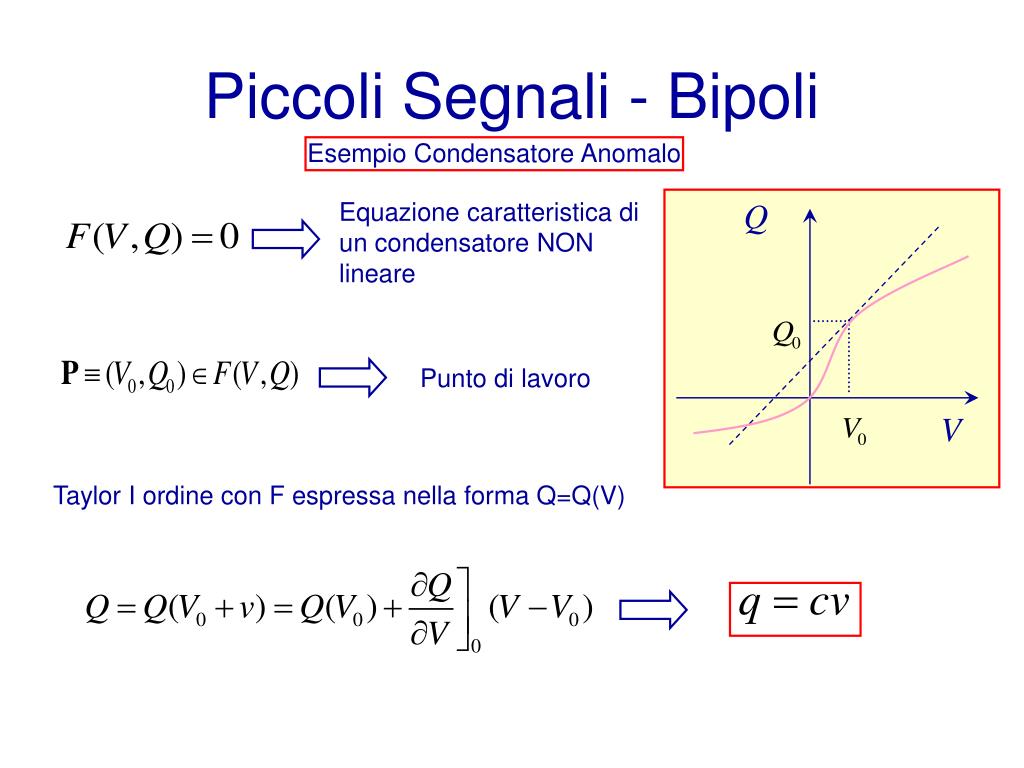

piccoli segnali bipoli2

Q

V

Piccoli Segnali - Bipoli

Esempio Condensatore Anomalo

Equazione caratteristica di un condensatore NON lineare

Punto di lavoro

Taylor I ordine con F espressa nella forma Q=Q(V)
