  1. ASAMBLARI PE CON

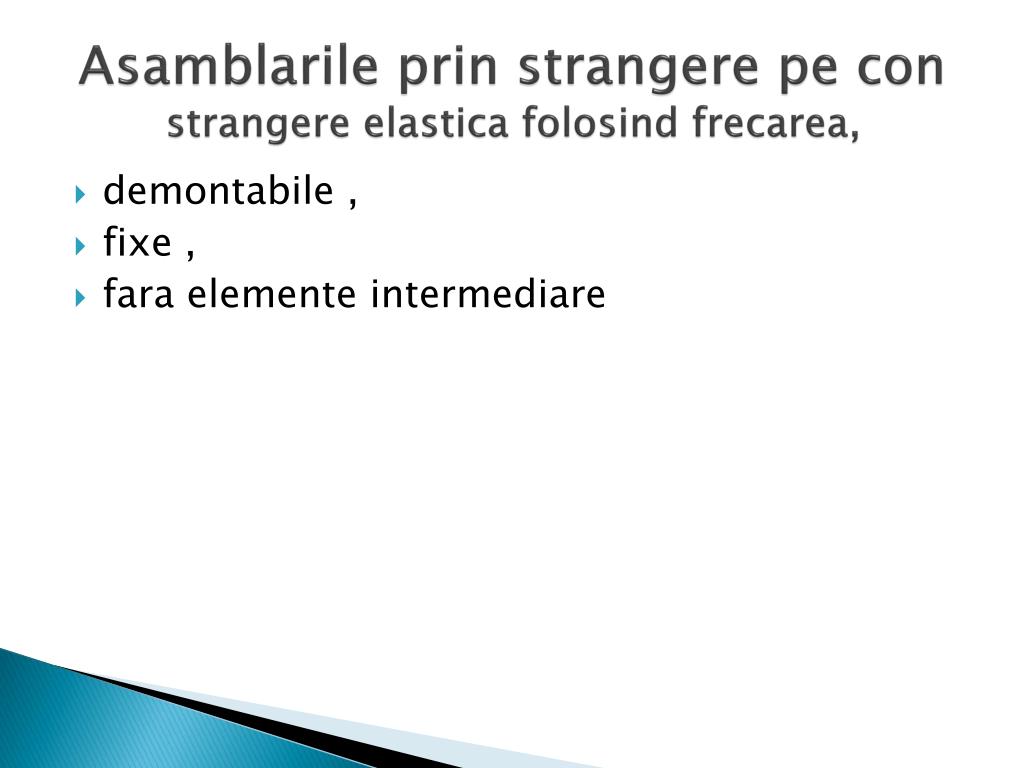

  2. Asamblarileprinstrangerepe con strangereelasticafolosindfrecarea, • demontabile , • fixe , • fara elemente intermediare

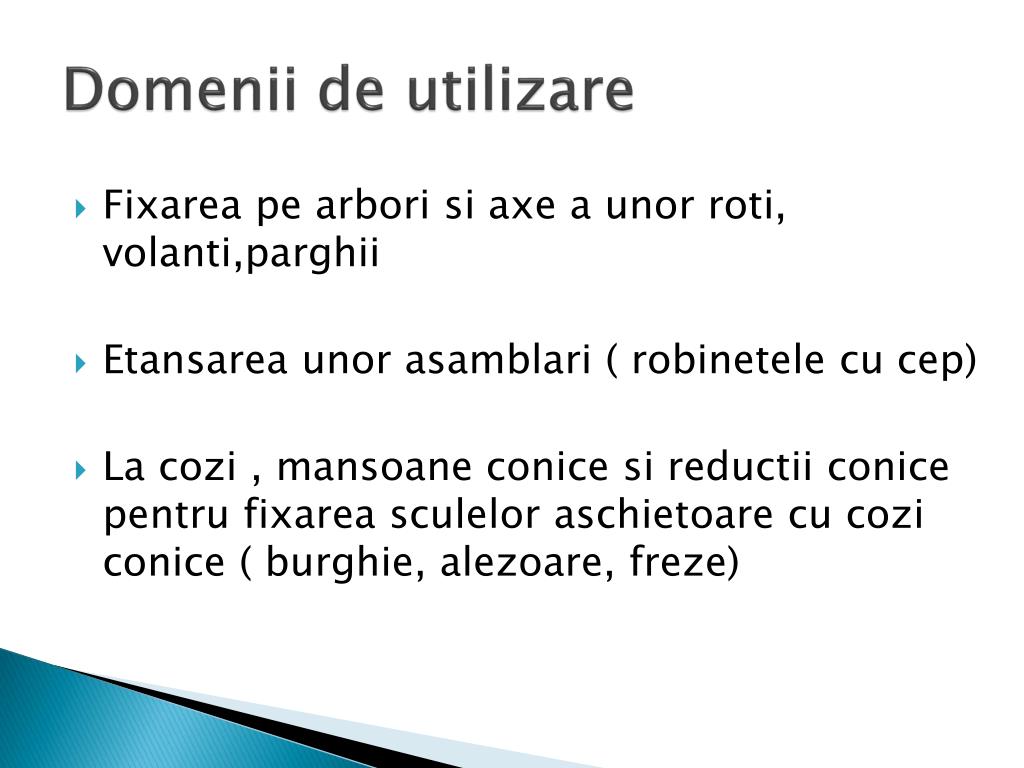

  3. Domenii de utilizare • Fixarea pe arbori si axe a unor roti, volanti,parghii • Etansarea unor asamblari ( robinetele cu cep) • La cozi , mansoane conice si reductii conice pentru fixarea sculelor aschietoare cu cozi conice ( burghie, alezoare, freze)

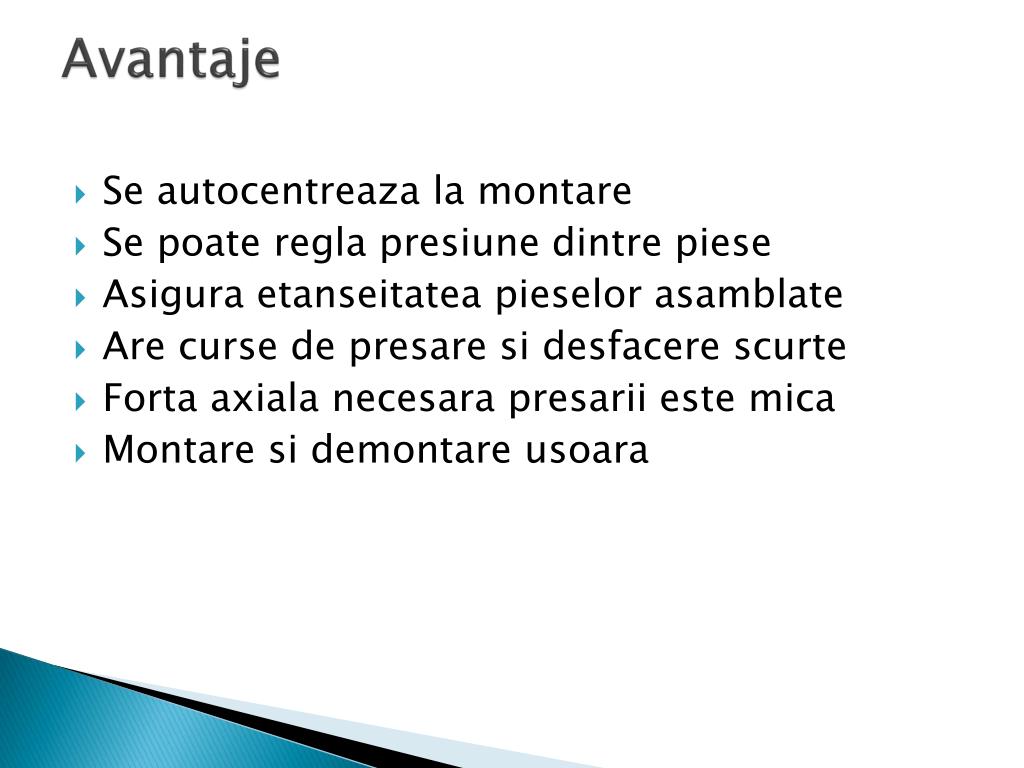

  4. Avantaje • Se autocentreaza la montare • Se poate regla presiune dintre piese • Asigura etanseitatea pieselor asamblate • Are curse de presare si desfacere scurte • Forta axiala necesara presarii este mica • Montare si demontare usoara

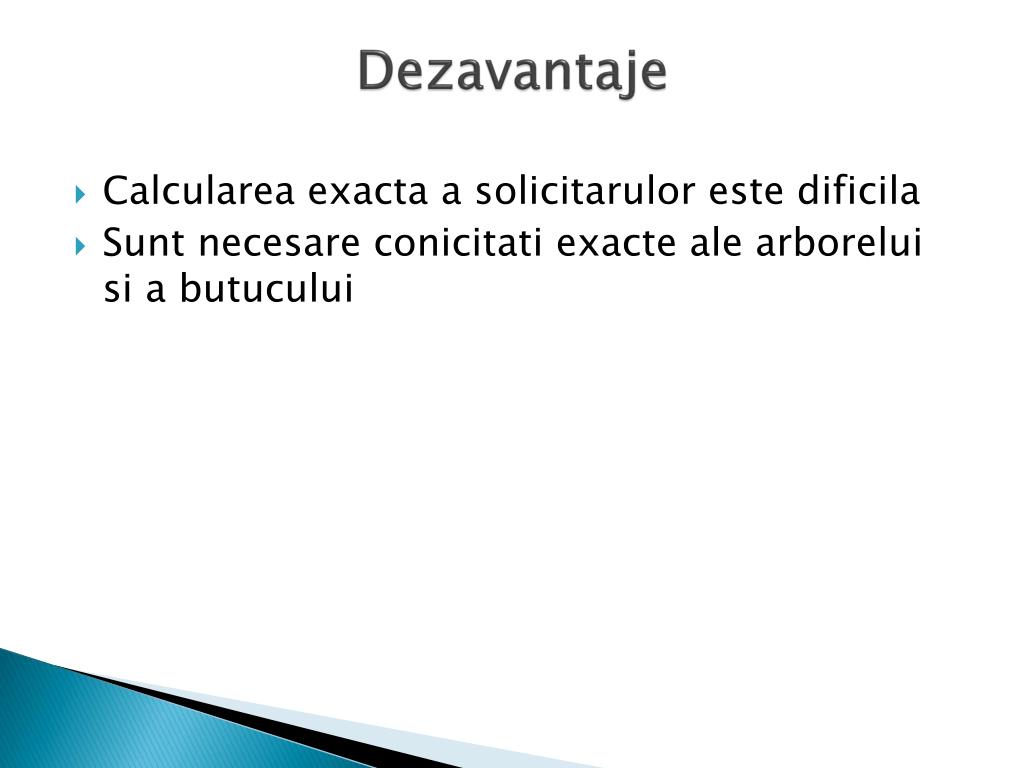

  5. Dezavantaje • Calcularea exacta a solicitarulor este dificila • Sunt necesare conicitati exacte ale arborelui si a butucului

  6. Clasificare • Dupa conicitate • De uz general • De uz special

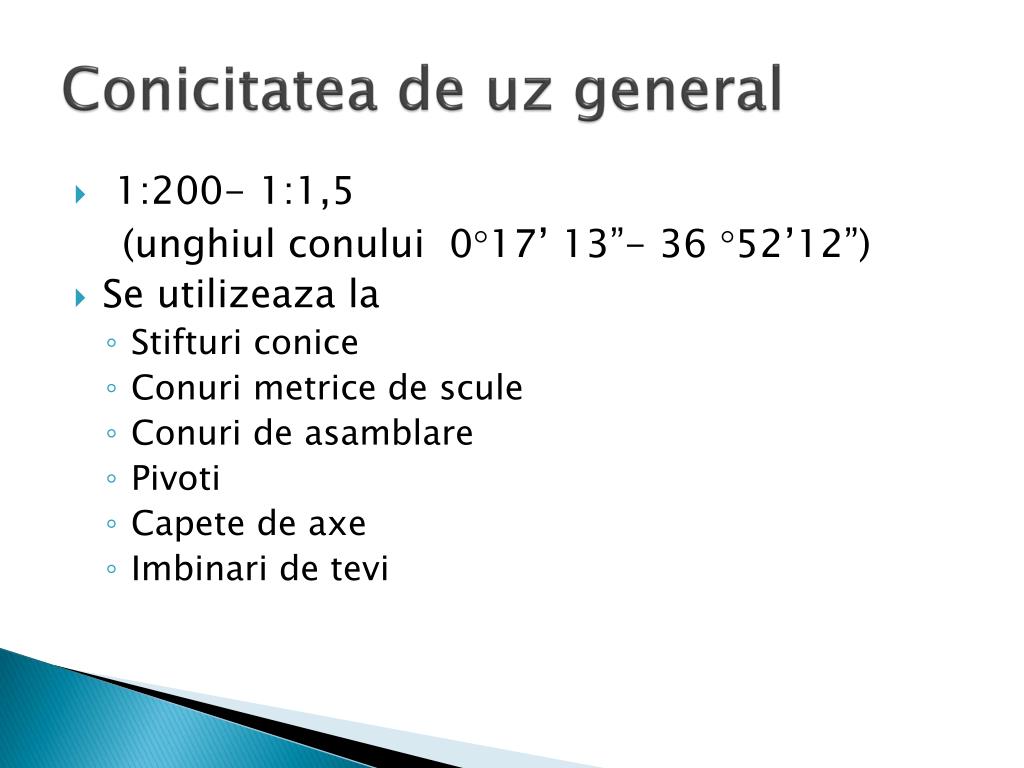

  7. Conicitatea de uz general • 1:200- 1:1,5 (unghiul conului 017’ 13”- 36 52’12”) • Se utilizeaza la • Stifturi conice • Conuri metrice de scule • Conuri de asamblare • Pivoti • Capete de axe • Imbinari de tevi

  8. Conicitate de uz special • Sunt numite conuri Morse , • au conicitate 1:19,212- 1:19,180 (unghiul conului 258’54”- 259’12”) • Se utilizeaza la cozi de scule

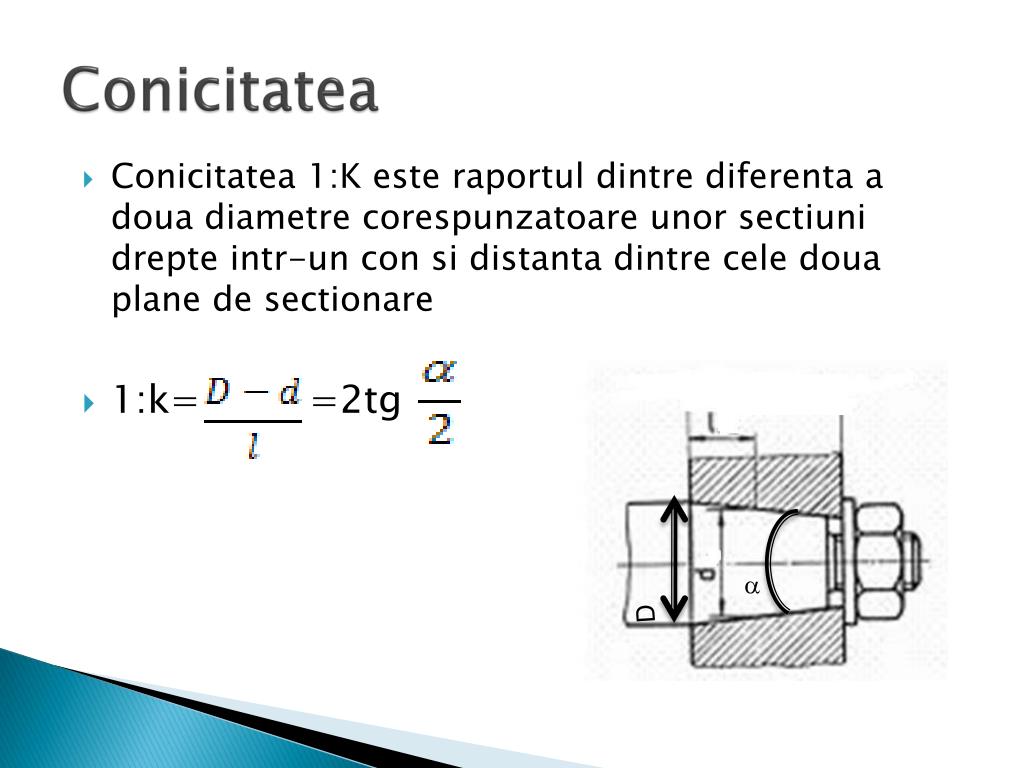

  9. Conicitatea • Conicitatea 1:K este raportul dintre diferenta a doua diametre corespunzatoare unor sectiuni drepte intr-un con si distanta dintre cele doua plane de sectionare • 1:k= =2tg  D

  10. In general, imbinarea se realizeaza prin introducerea unei piese cu o portiune conica intr-o alta piesa avand aceeasi conicitate. • Principala problema pe care o ridica realizarea unei asemenea imbinari consta in verificarea portiunilor conice ale pieselor ce se asambleaza. • O eventuala neconcordanta a conicitatilor pieselor duce la slabirea imbinarii si la neasigurarea etanseitatii. • Controlul se poate face cu ajutorul verificatoarelor: calibre pentru bucsa conice si sabloane pentru conuri exterioare.
