REPÚBLICA BOLIVARIANA DE VENEZUELA UNIVERSIDAD ALONSO DE OJEDA FACULTAD DE INGENIERÍA ESCUELA DE INDUSTRIAL. Asignatura Generación de potencia. Ing. Danmelys Perozo E-mail: danmelys@gmail.com Blogs: http://danmelysperozo.wordpress.com/ http://danmelysperozo.jimdo.com/.
E N D
REPÚBLICA BOLIVARIANA DE VENEZUELA • UNIVERSIDAD ALONSO DE OJEDA • FACULTAD DE INGENIERÍA • ESCUELA DE INDUSTRIAL Asignatura Generación de potencia Ing. Danmelys Perozo E-mail: danmelys@gmail.com Blogs: http://danmelysperozo.wordpress.com/ http://danmelysperozo.jimdo.com/
Contenido Programático Acceso a Blogs Reglamento de Evaluación Estudiantil 2013 Planificaciónacadémica

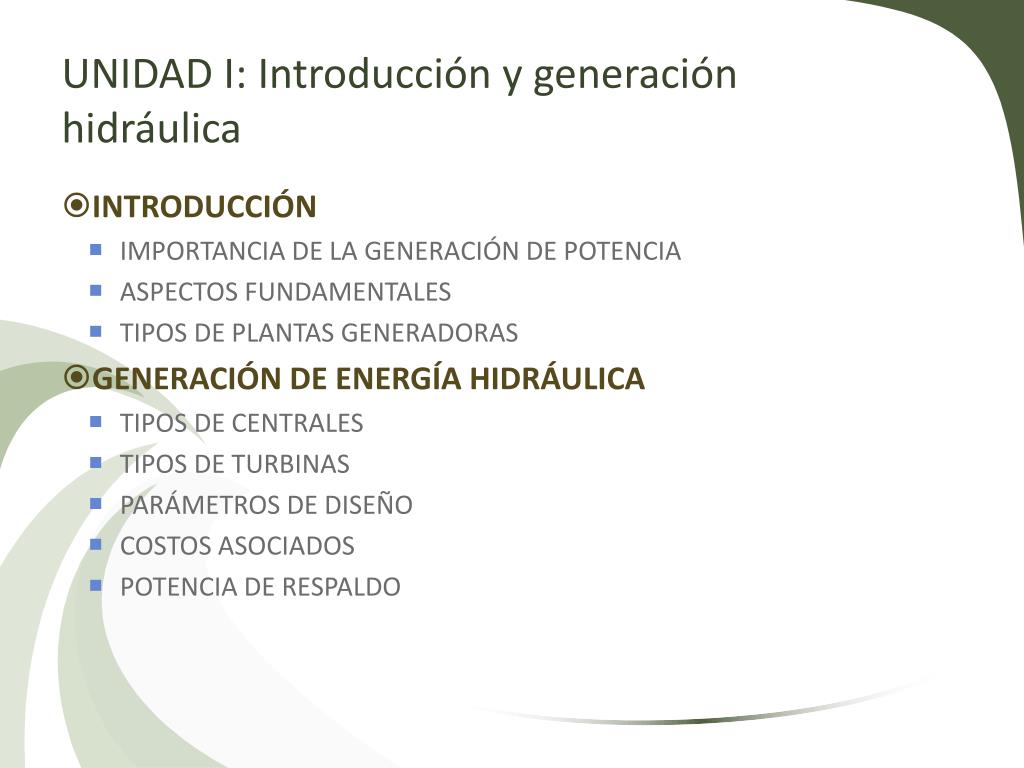

UNIDAD I: Introducción y generación hidráulica • INTRODUCCIÓN • IMPORTANCIA DE LA GENERACIÓN DE POTENCIA • ASPECTOS FUNDAMENTALES • TIPOS DE PLANTAS GENERADORAS • GENERACIÓN DE ENERGÍA HIDRÁULICA • TIPOS DE CENTRALES • TIPOS DE TURBINAS • PARÁMETROS DE DISEÑO • COSTOS ASOCIADOS • POTENCIA DE RESPALDO
Aspectos fundamentales Potencia Se define como la rapidez a la cual se efectúa trabajo, o bien, la rapidez a la que se transforma la energía: P= potencia (W) W= trabajo (J) t=tiempo (s)

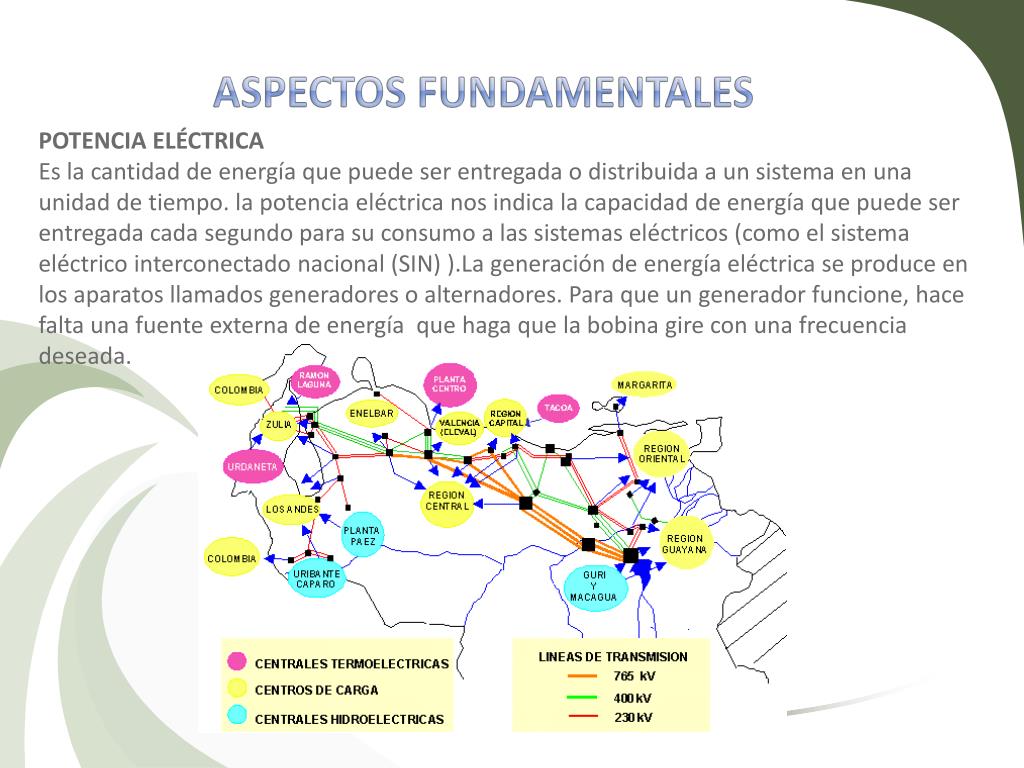

Aspectos fundamentales • POTENCIA ELÉCTRICA • Es la cantidad de energía que puede ser entregada o distribuida a un sistema en una unidad de tiempo. la potencia eléctrica nos indica la capacidad de energía que puede ser entregada cada segundo para su consumo a las sistemas eléctricos (como el sistema eléctrico interconectado nacional (SIN) ).La generación de energía eléctrica se produce en los aparatos llamados generadores o alternadores. Para que un generador funcione, hace falta una fuente externa de energía que haga que la bobina gire con una frecuencia deseada.
Importancia de la generación de potencia La implementación de los sistemas de generación debe obedecer a: La generación de la energía eléctrica es cuestión de suma importancia para las naciones ya que de ella depende la calidad de vida de los habitantes y el posible desarrollo industrial.
plantas o centrales eléctricas Planta o Central eléctrica Es una instalación capaz de convertir la energía mecánica, obtenida mediante otras fuentes de energía primaria, en energía eléctrica. En general, la energía mecánica procede de la transformación de la energía potencial del agua almacenada en un embalse; de la energía térmica suministrada al agua mediante la combustión del carbón, gas natural, o fuel, o a través de la energía de fisión del uranio.

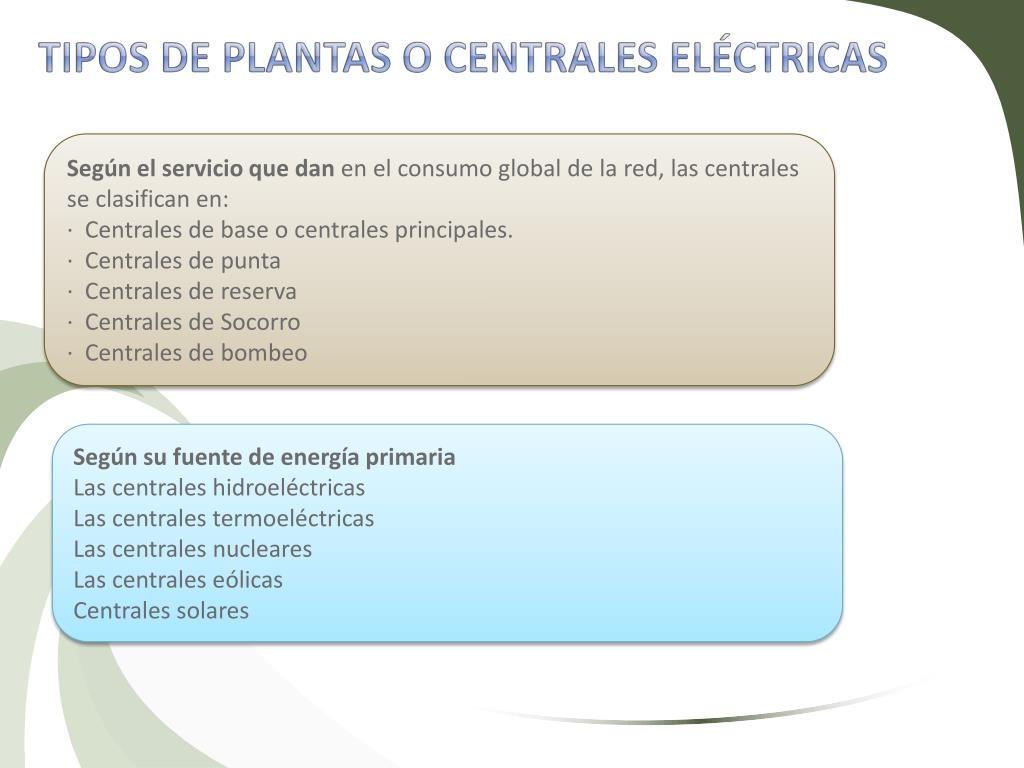

Tipos de plantas o centrales eléctricas Según el servicio que dan en el consumo global de la red, las centrales se clasifican en: · Centrales de base o centrales principales. · Centrales de punta · Centrales de reserva · Centrales de Socorro · Centrales de bombeo Según su fuente de energía primaria Las centrales hidroeléctricas Las centrales termoeléctricas Las centrales nucleares Las centrales eólicas Centrales solares

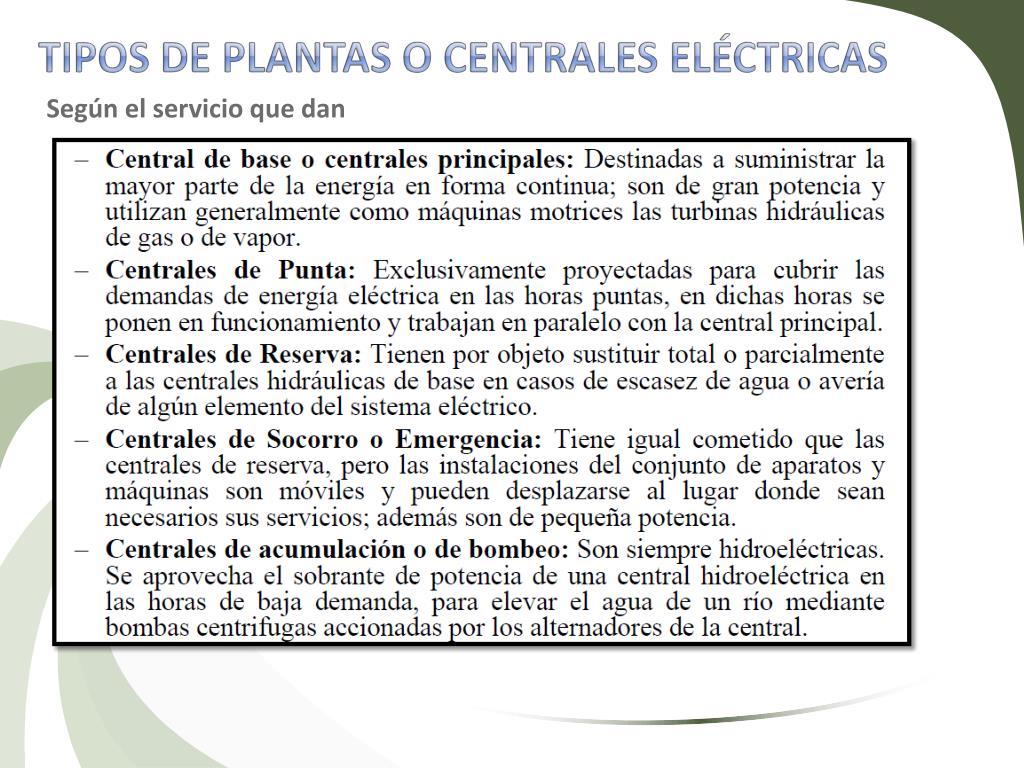

Tipos de plantas o centrales eléctricas Según el servicio que dan

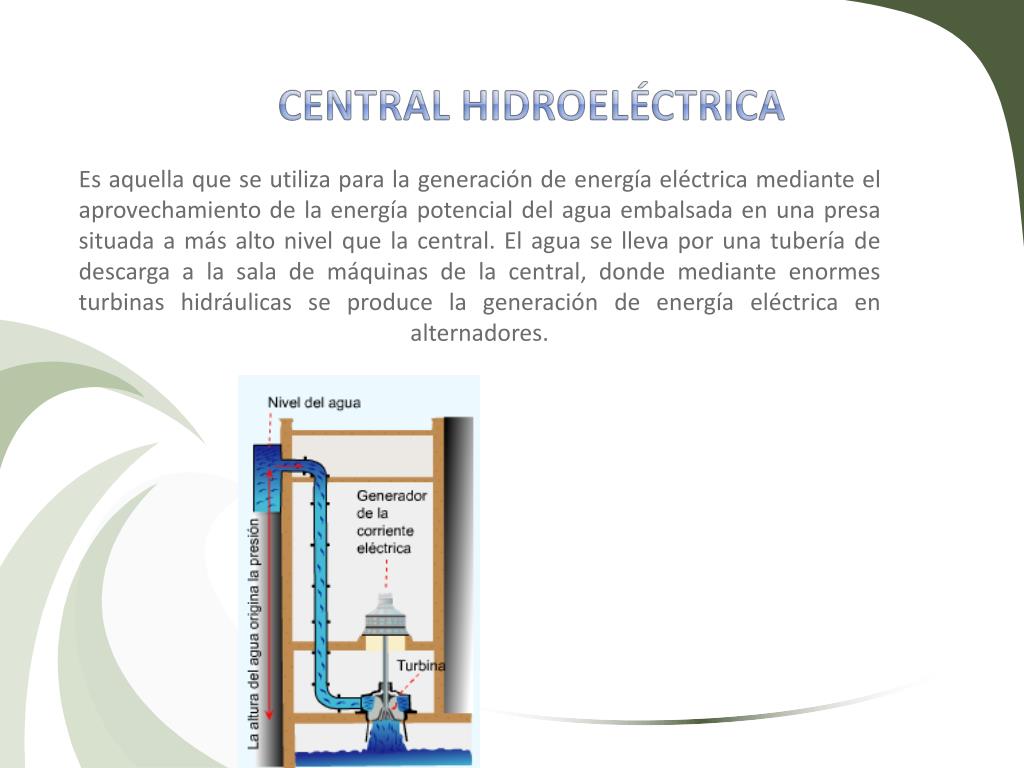

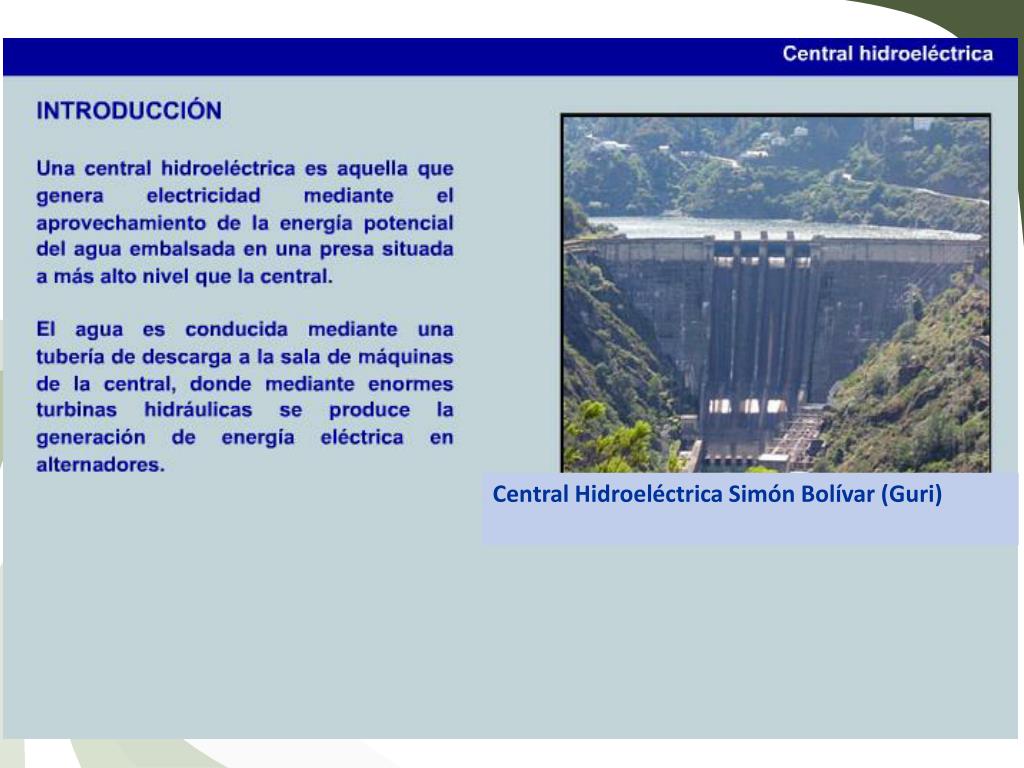

Central hidroeléctrica Es aquella que se utiliza para la generación de energía eléctrica mediante el aprovechamiento de la energía potencial del agua embalsada en una presa situada a más alto nivel que la central. El agua se lleva por una tubería de descarga a la sala de máquinas de la central, donde mediante enormes turbinas hidráulicas se produce la generación de energía eléctrica en alternadores.

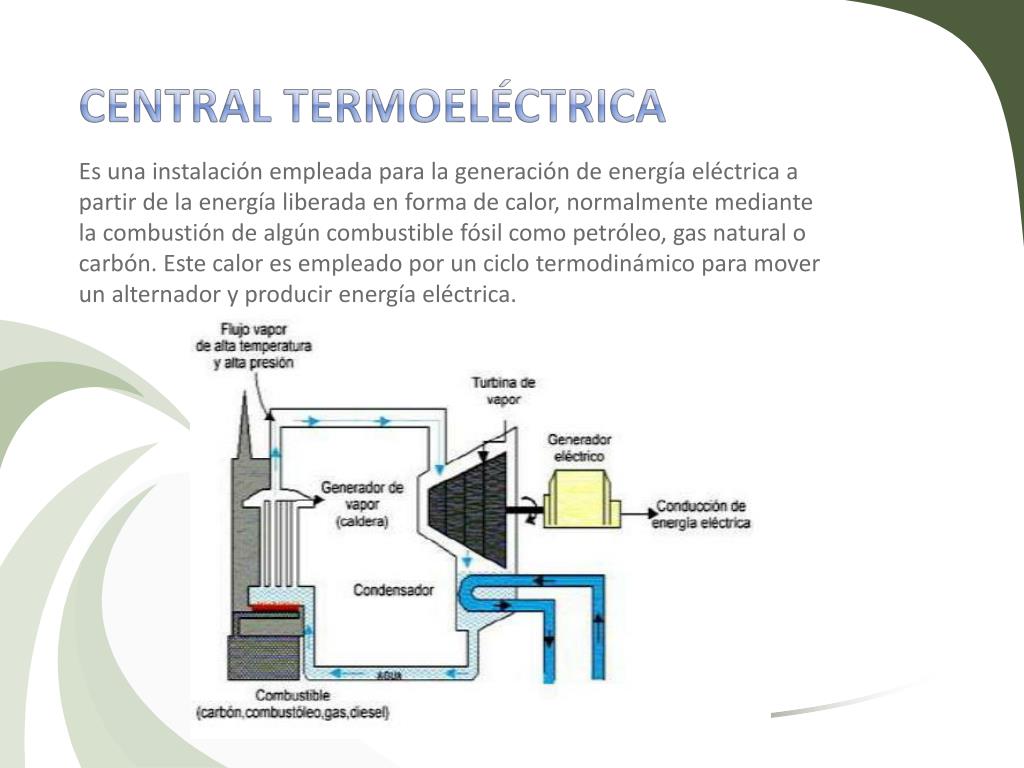

Central termoeléctrica Es una instalación empleada para la generación de energía eléctrica a partir de la energía liberada en forma de calor, normalmente mediante la combustión de algún combustible fósil como petróleo, gas natural o carbón. Este calor es empleado por un ciclo termodinámico para mover un alternador y producir energía eléctrica.

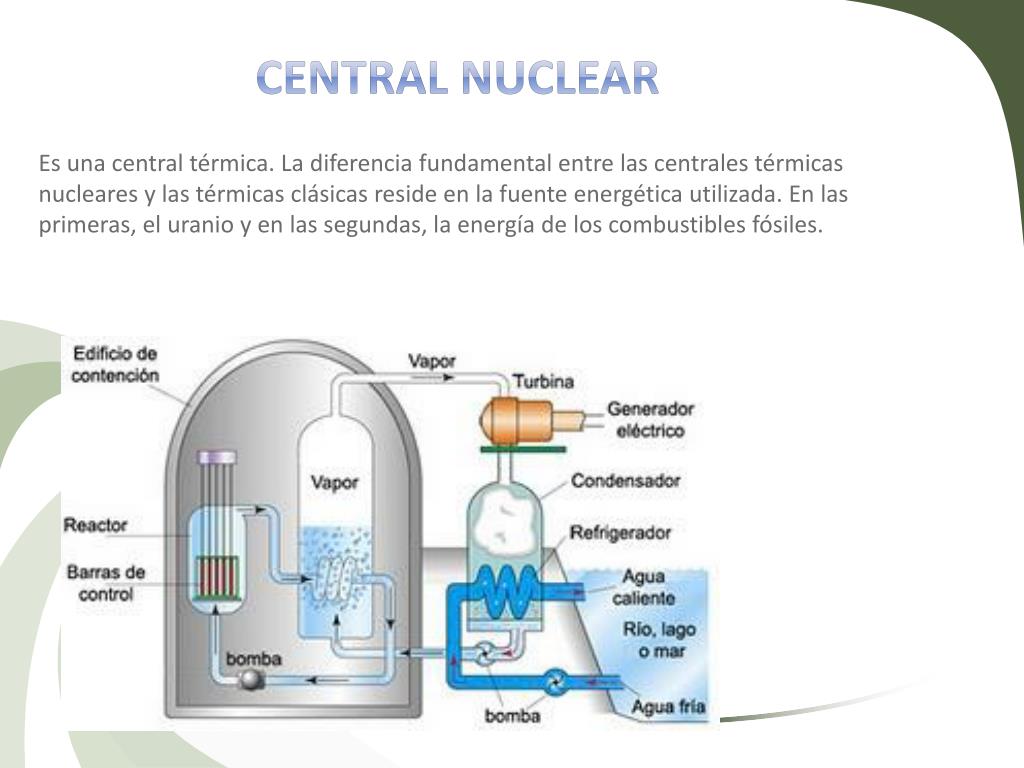

central nuclear Es una central térmica. La diferencia fundamental entre las centrales térmicas nucleares y las térmicas clásicas reside en la fuente energética utilizada. En las primeras, el uranio y en las segundas, la energía de los combustibles fósiles.

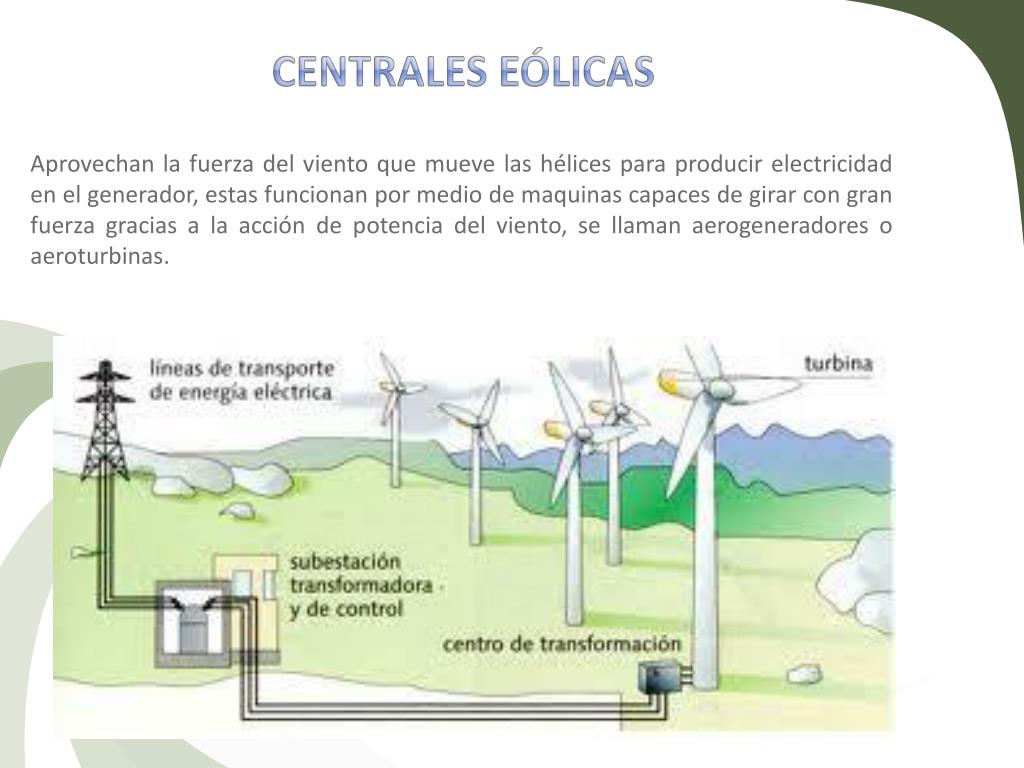

Centrales eólicas Aprovechan la fuerza del viento que mueve las hélices para producir electricidad en el generador, estas funcionan por medio de maquinas capaces de girar con gran fuerza gracias a la acción de potencia del viento, se llaman aerogeneradores o aeroturbinas.

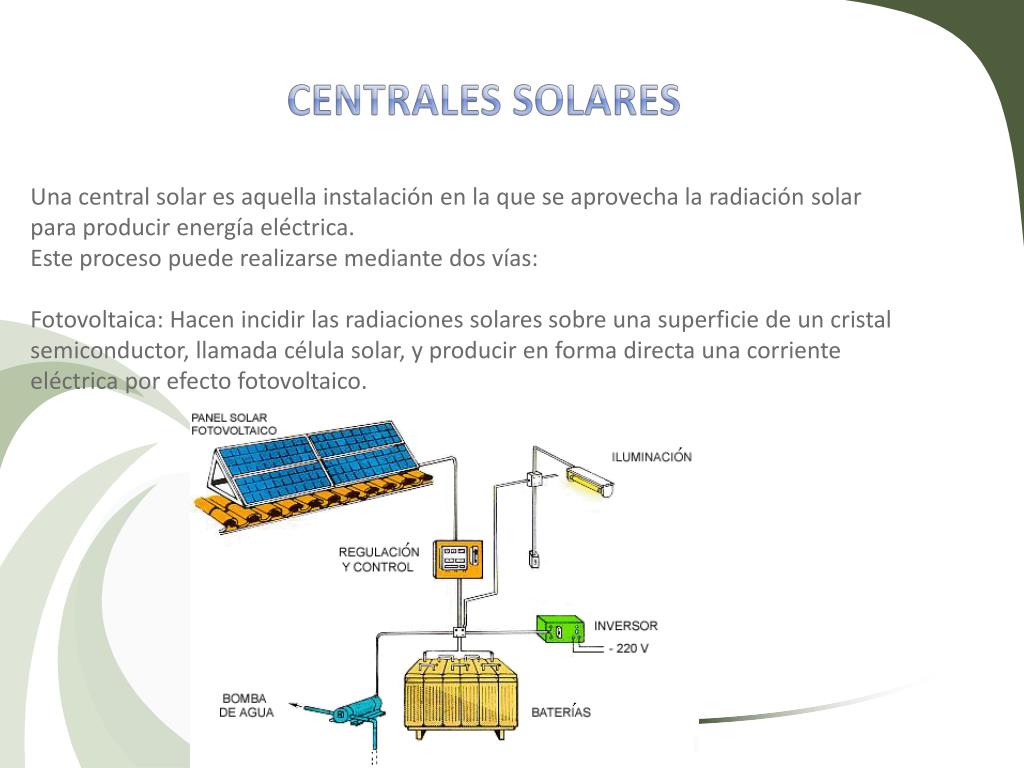

Centrales solares Una central solar es aquella instalación en la que se aprovecha la radiación solar para producir energía eléctrica. Este proceso puede realizarse mediante dos vías: • Fotovoltaica: Hacen incidir las radiaciones solares sobre una superficie de un cristal semiconductor, llamada célula solar, y producir en forma directa una corriente eléctrica por efecto fotovoltaico.

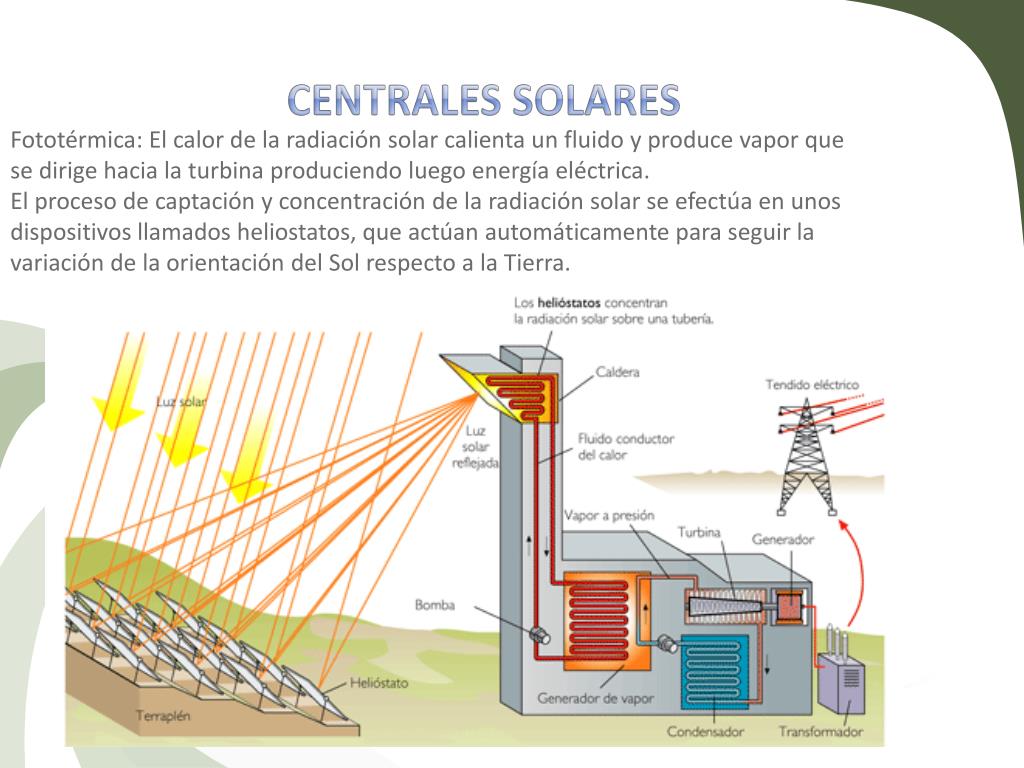

Centrales solares • Fototérmica: El calor de la radiación solar calienta un fluido y produce vapor que se dirige hacia la turbina produciendo luego energía eléctrica. • El proceso de captación y concentración de la radiación solar se efectúa en unos dispositivos llamados heliostatos, que actúan automáticamente para seguir la variación de la orientación del Sol respecto a la Tierra.

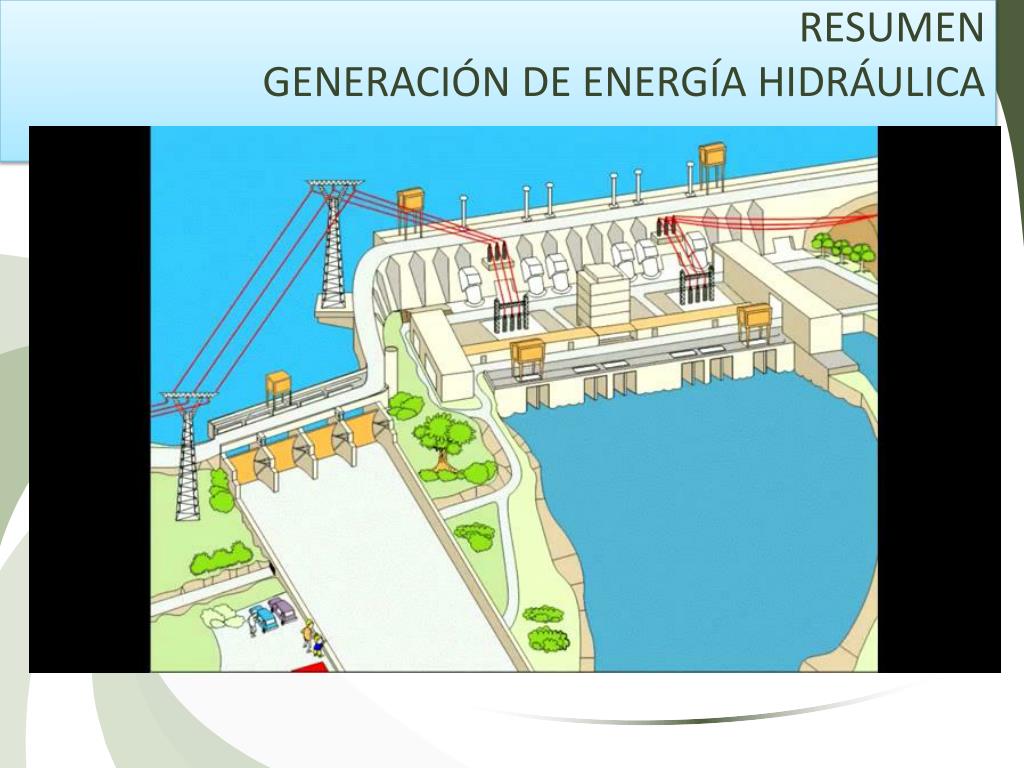

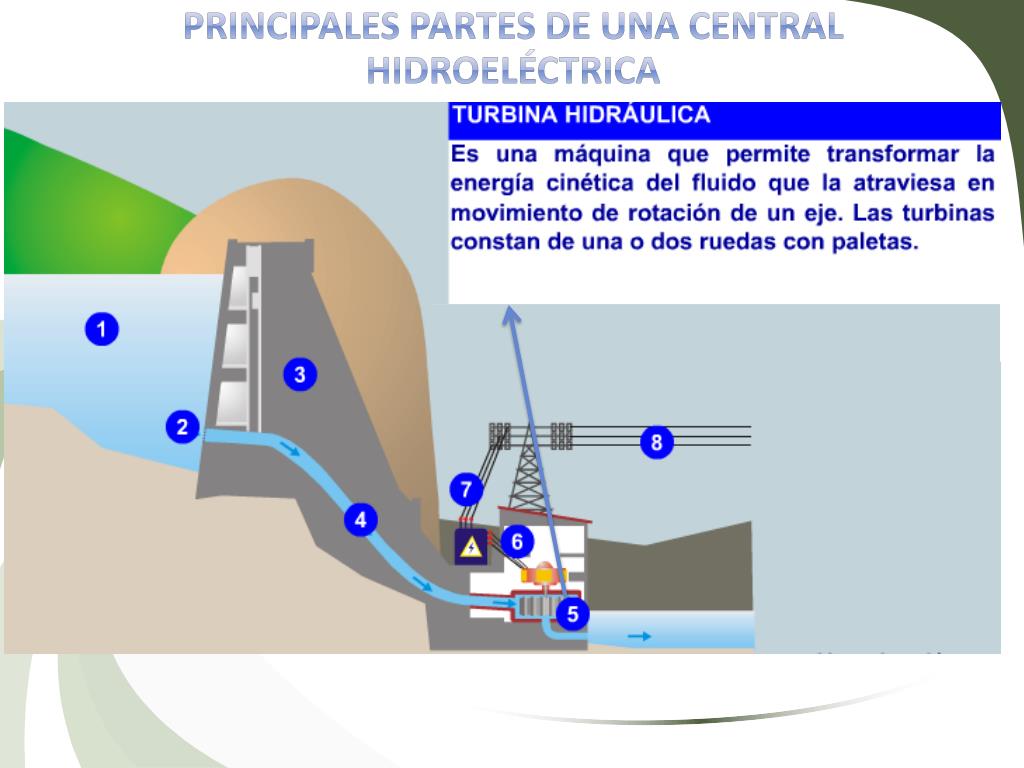

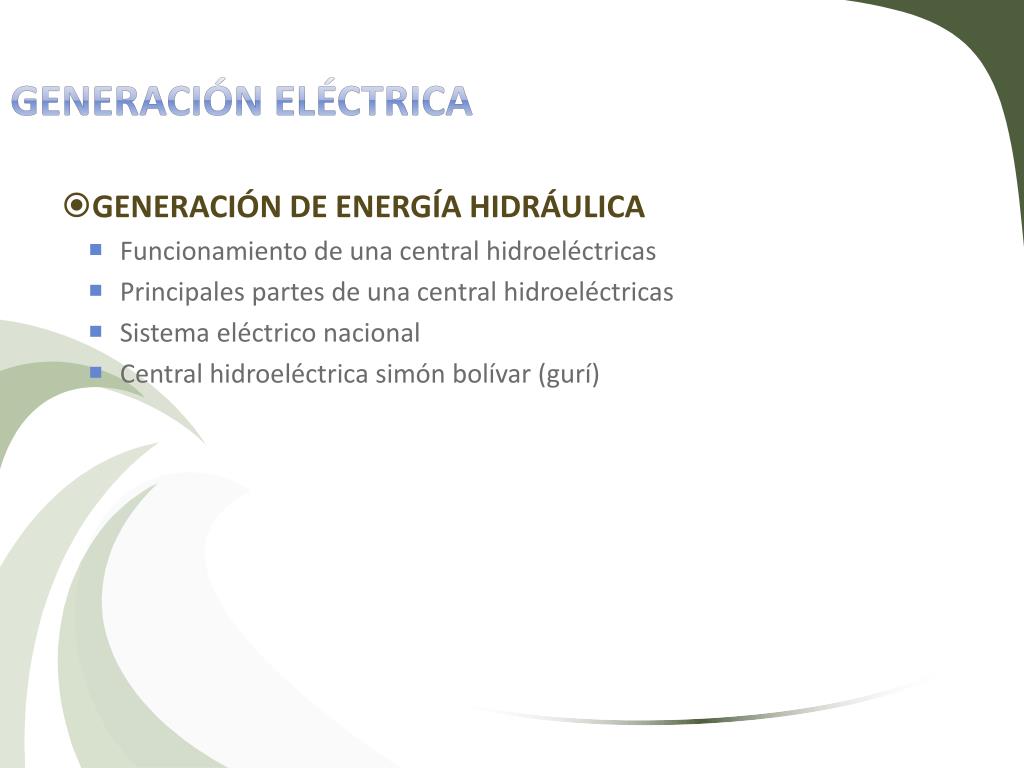

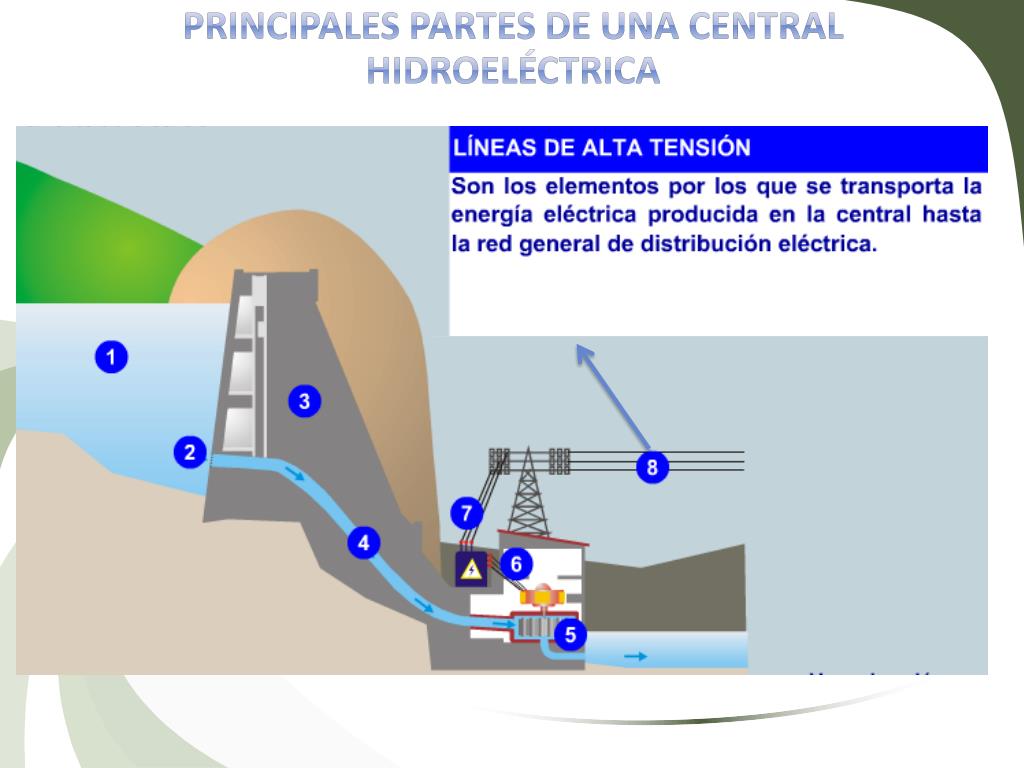

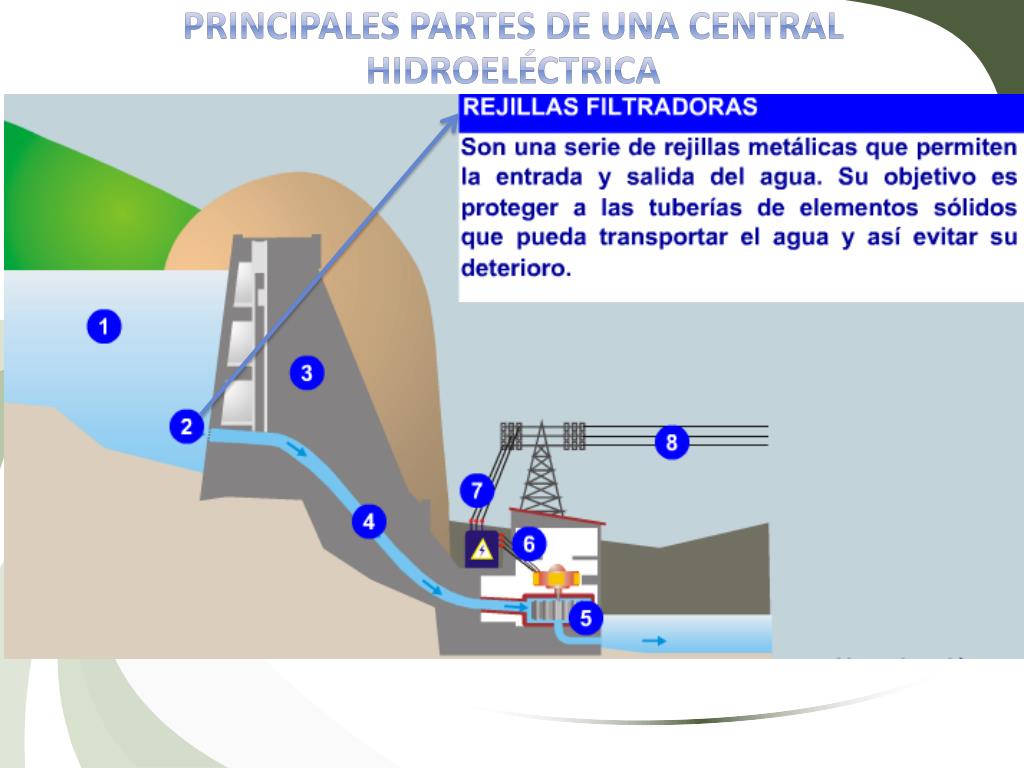

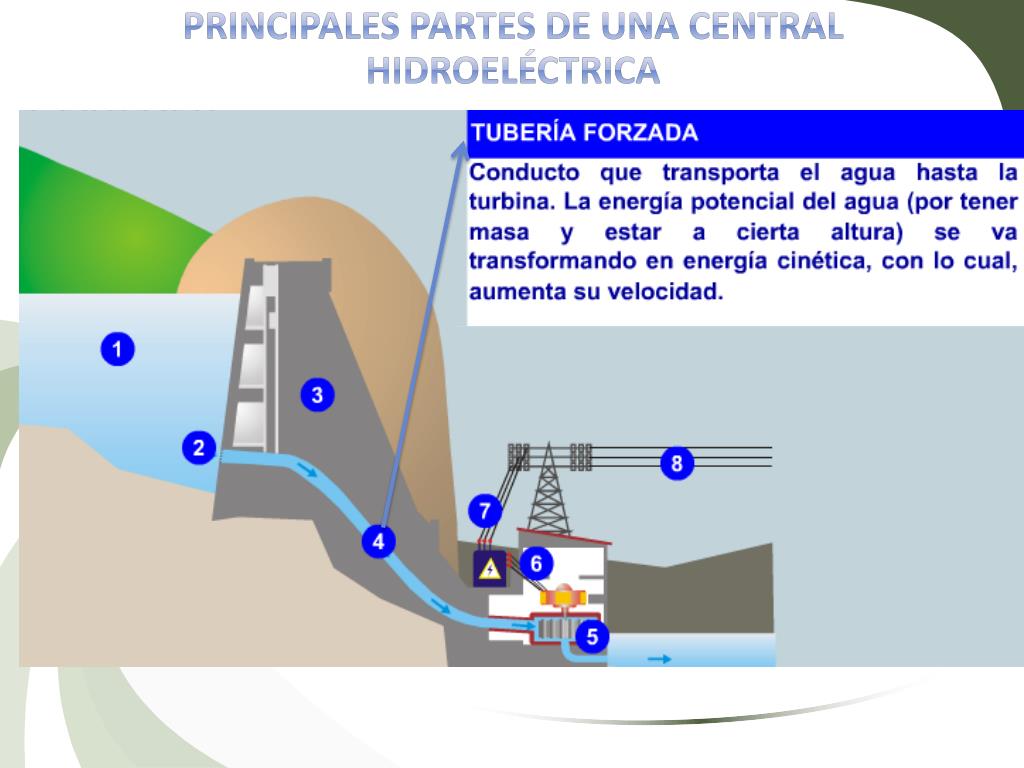

Generación eléctrica • GENERACIÓN DE ENERGÍA HIDRÁULICA • Funcionamiento de una central hidroeléctricas • Principales partes de una central hidroeléctricas • Sistema eléctrico nacional • Central hidroeléctrica simón bolívar (gurí)

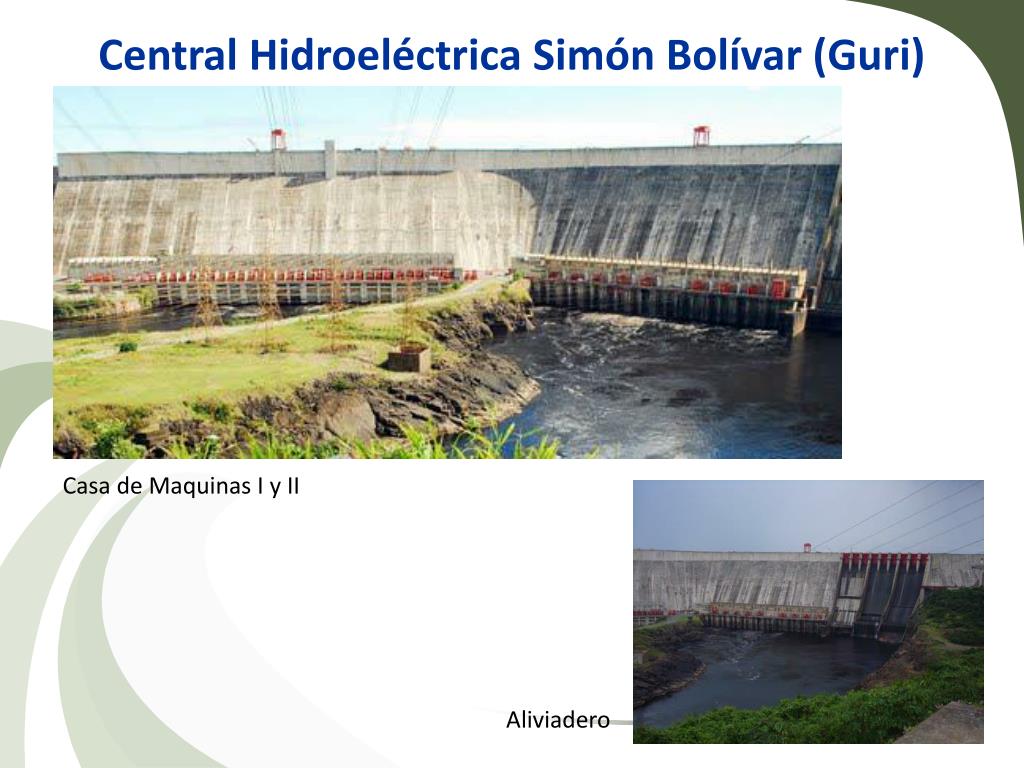

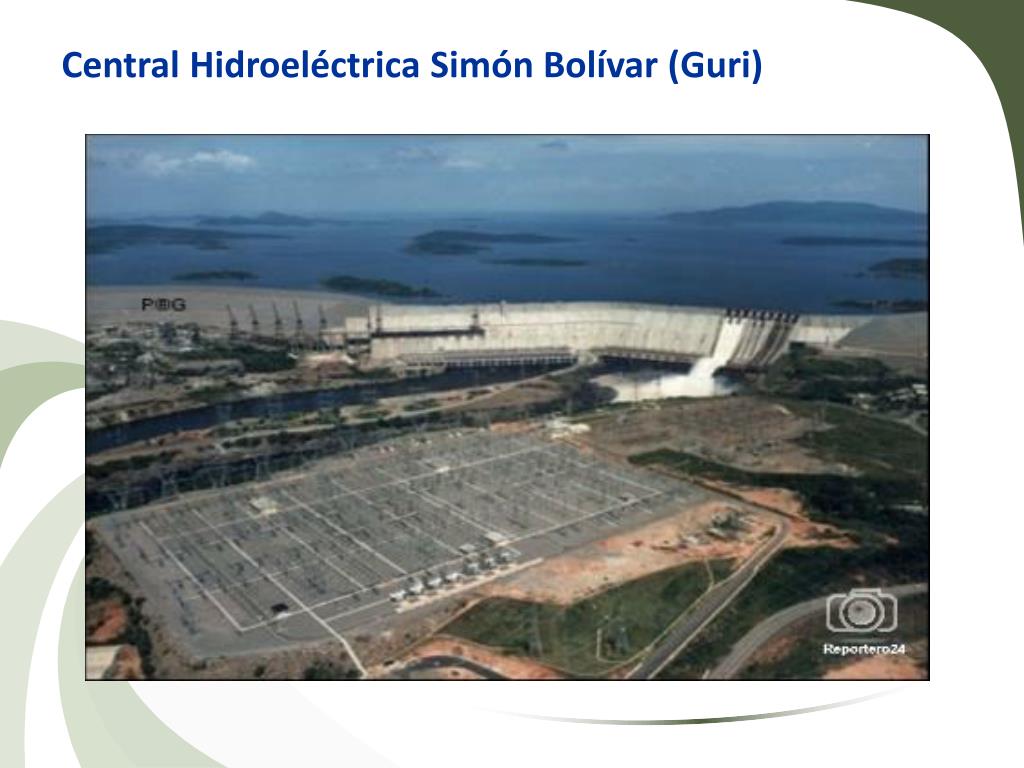

Central Hidroeléctrica Simón Bolívar (Guri) Casa de Maquinas I y II Aliviadero

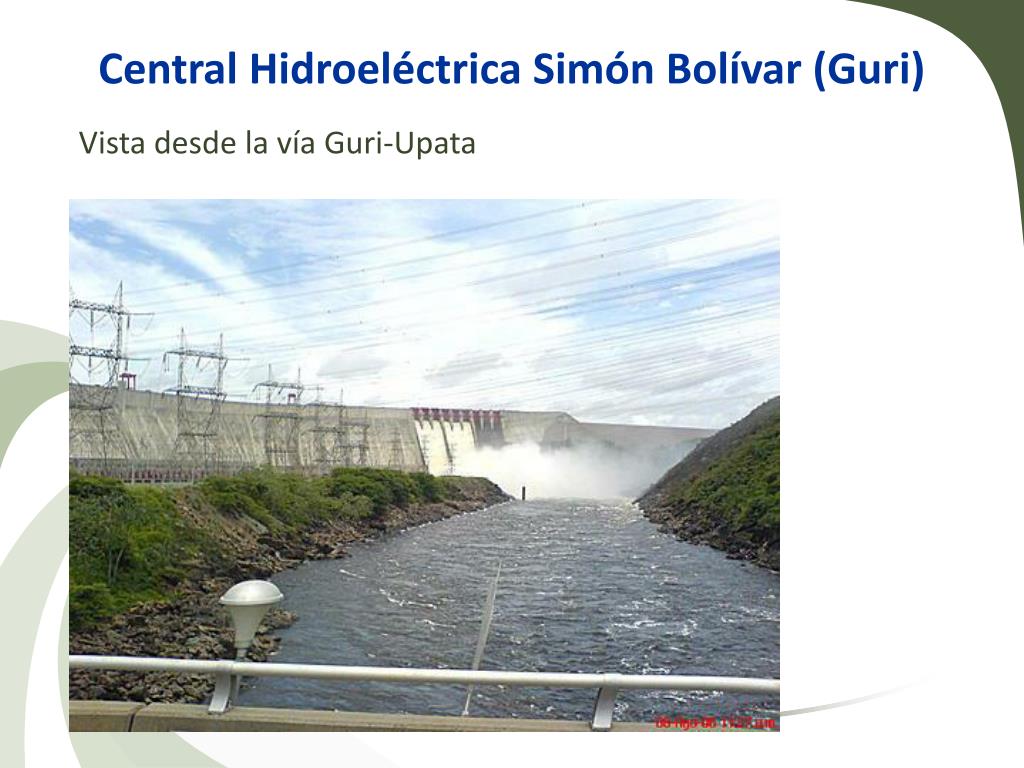

Vista desde la vía Guri-Upata Central Hidroeléctrica Simón Bolívar (Guri)
