SELECTIVITE des PROTECTIONS. Principe de la SELECTIVITE. La sélectivité est TOTALE si, pour toute valeur de Icc triphasé (Ik3) présumé, seul le dispositif AVAL fonctionne. Un défaut en un point d’installation doit être éliminé par le dispositif de protection placé immédiatement en

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'SELECTIVITE des PROTECTIONS' - walker-vaughn


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
principe de la selectivite
Principe de laSELECTIVITE

La sélectivité est TOTALE si, pour toute valeur de Icc triphasé (Ik3) présumé, seul le dispositif AVAL fonctionne.

Un défaut en un point d’installation doit être éliminé par

le dispositif de protection placé immédiatement en

amont de ce défaut, et si possible, par lui seul.

La sélectivité est PARTIELLE si le dispositif AVAL fonctionne seul jusqu’à une valeur de court-circuit inférieure à Icc présumé. Au-delà AMONT et AVAL fonctionnent.

avantages de la selectivite
AVANTAGES de laSELECTIVITE

DISPONIBILITE PERMANENTE

de l’ENERGIE

  • CONFORT des UTILISATEURS(abonnés tarifs vert, jaune, bleu)
  • IMPERATIFS de PRODUCTION respectés :

* pas de rupture de fabrication

* pas de reprise de procédure de démarrage

* pas d’arrêt intempestif et dangereux de machines ou systèmes tels que pompes de lubrification, extracteurs de désenfumage.

exemple de s lectivit partielle ou totale entre disjoncteurs
Exemple de sélectivité partielleou totale entre DISJONCTEURS

C60N 40 A type C

AMONT

Type C ?

Type B ?

AVAL

C60N 20 A type B

rappel courbes des declencheurs magnetothermiques
Rappel : Courbes des DECLENCHEURS MAGNETOTHERMIQUES

Limites de déclenchement thermique à froid, pôles chargés

Limites de déclenchement électromagnétique, 2 pôles chargés

Différents magnétiques possibles

courbes des declencheurs magnetothermiques suite
Courbes des DECLENCHEURS MAGNETOTHERMIQUES -suite -

Autres magnétiques possibles

Z : protection descircuits électroniques

K : protection de récepteurs à fort courant d’appel (K = D)

MA: protection des démarreurs moteurs

s lectivit totale s lectivit partielle
Sélectivité totale ? Sélectivité partielle ?

t

I

t

I

AVAL seul déclenche

AMONT seul

AVAL seul

AVAL +AMONT

déclenchent

Irth

Irm

Icc aval

Irm

Icc amont

Limite de sélectivité

illustration de la selectivite partielle

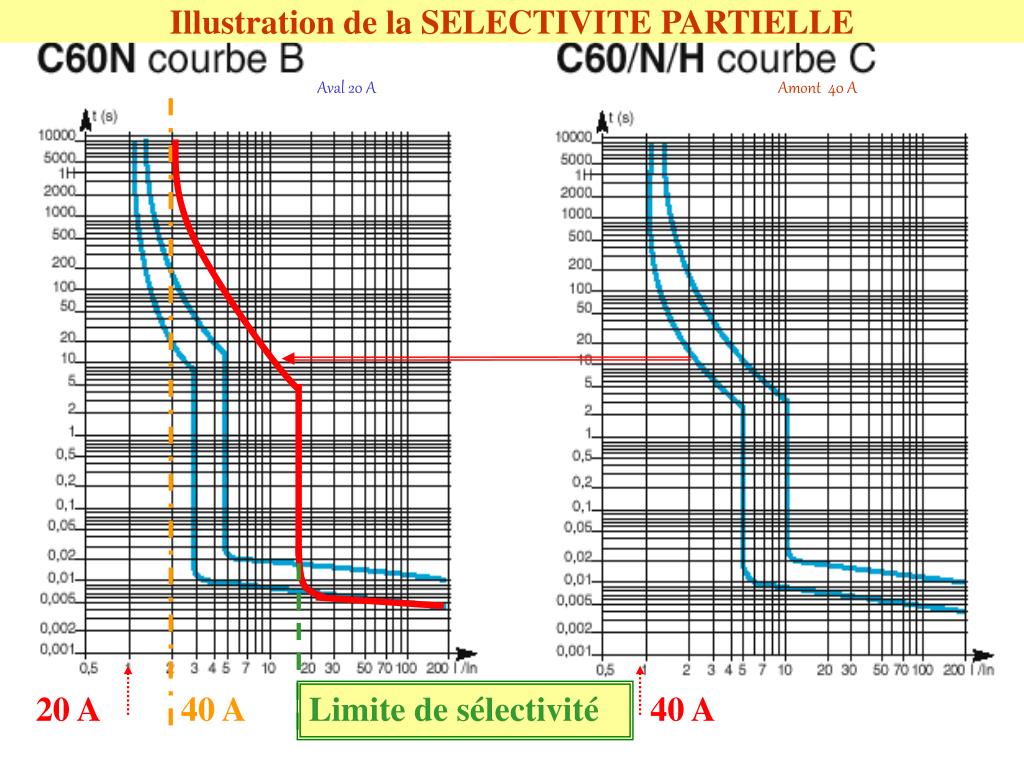

Illustration de la SELECTIVITE PARTIELLE

Aval 20 A

Amont 40 A

20 A

40 A

Limite de sélectivité

40 A

tableaux de s lectivit catalogue
Tableaux de sélectivité catalogue

NB : La valeur 340 A correspond à 17 In AVAL vu sur diapo précédente

s lectivit amperemetrique

Sélectivité CHRONOMETRIQUE

t

Sélectivité AMPEREMETRIQUE
  • Repose sur le décalage temporel de la courbe du magnétique amont
  • Basée sur le décalage en intensité des courbes de protection
  • D’autant plus étendue que le calibre des disjoncteurs amont et aval sont différents

t

I

s lectivit entre disjoncteur aval et fusible amont
Sélectivité entre disjoncteur aval et fusible amont

*La courbe de fusion de pré-arc du fusible doit se situer au-dessus du point A

* La courbe de fusion totale du fusible doit couper la courbe du disjoncteur avant la valeur du PdC ultime du disjoncteur (point B)

moteur asynchrone s lectivit entre fusible amont et discontacteur aval

M

MOTEUR ASYNCHRONE : Sélectivité entre fusible amont et discontacteur aval

( modèle simplifié )

  • * La courbe de fusion du fusible doit se situer entre les points A et B
  • A : limite du PdC du contacteur
  • B : courant max de démarrage du moteur
moteur asynchrone association disjoncteur contacteur
MOTEUR ASYNCHRONE : Association disjoncteur- contacteur

* Le réglage du magnétique doit laisser passer le courant «sub-transitoire » - de crête - du moteur asynchrone.

M

transfo ht bt s lectivit entre fusible primaire et disjoncteur secondaire

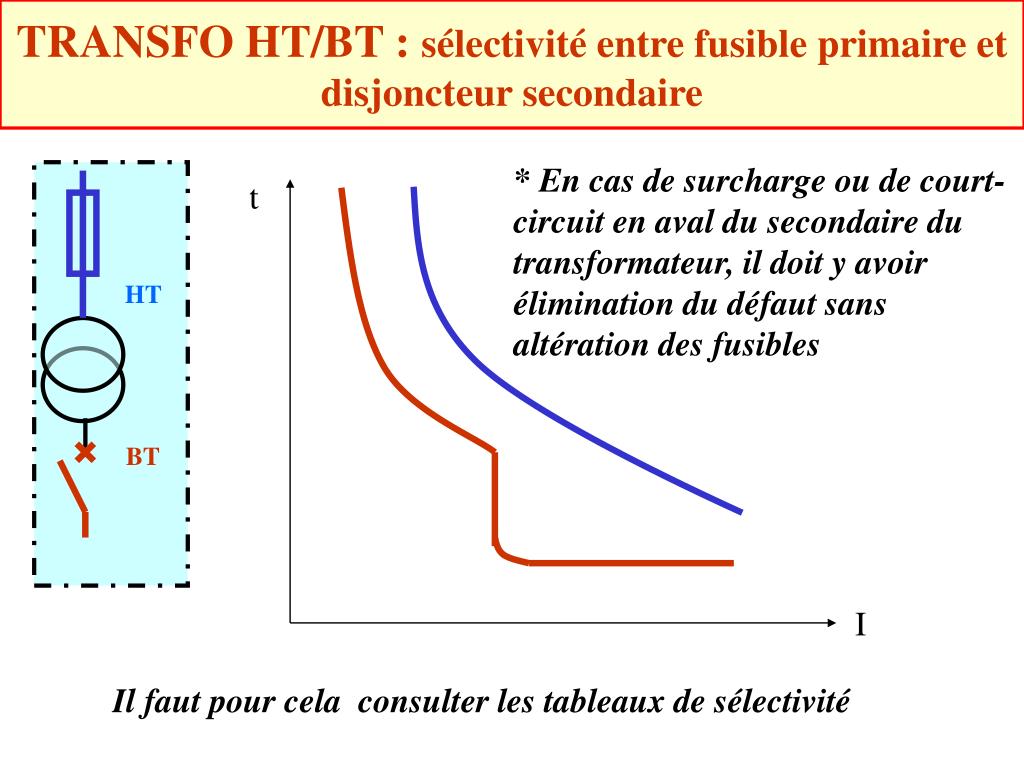

TRANSFO HT/BT : sélectivité entre fusible primaire et disjoncteur secondaire

t

* En cas de surcharge ou de court-circuit en aval du secondaire du transformateur, il doit y avoir élimination du défaut sans altération des fusibles

HT

BT

I

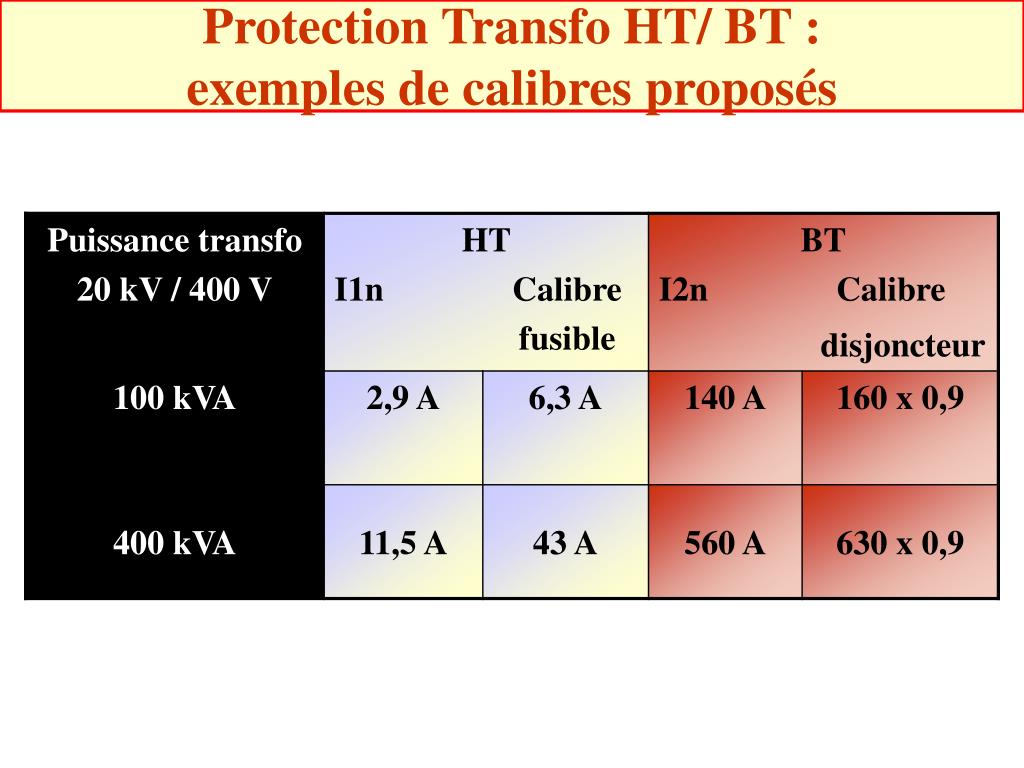

Il faut pour cela consulter les tableaux de sélectivité
