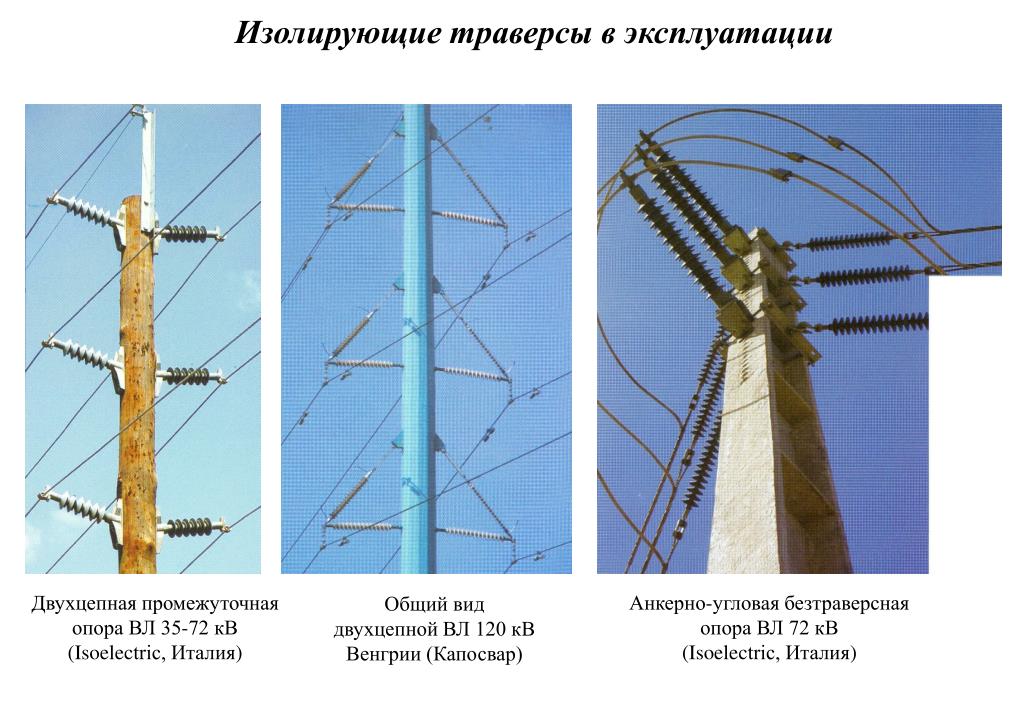

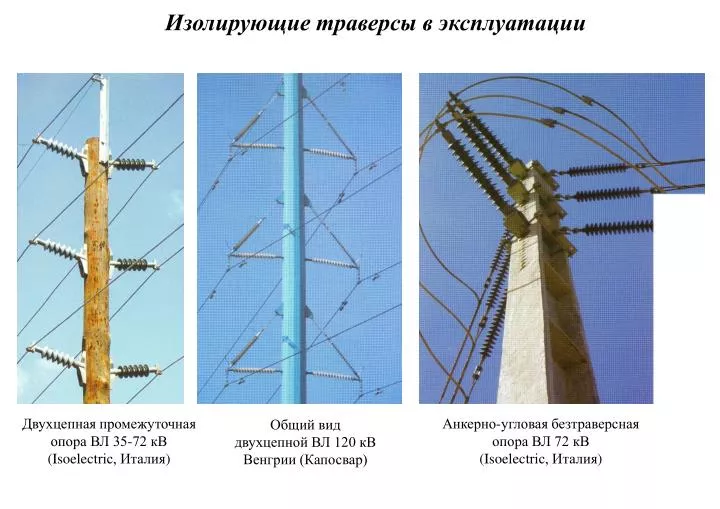

  1. Изолирующие траверсы в эксплуатации Двухцепная промежуточная опора ВЛ 35-72 кВ (Isoelectric, Италия) Анкерно-угловая безтраверсная опора ВЛ 72 кВ (Isoelectric, Италия) Общий вид двухцепной ВЛ 120 кВ Венгрии (Капосвар)

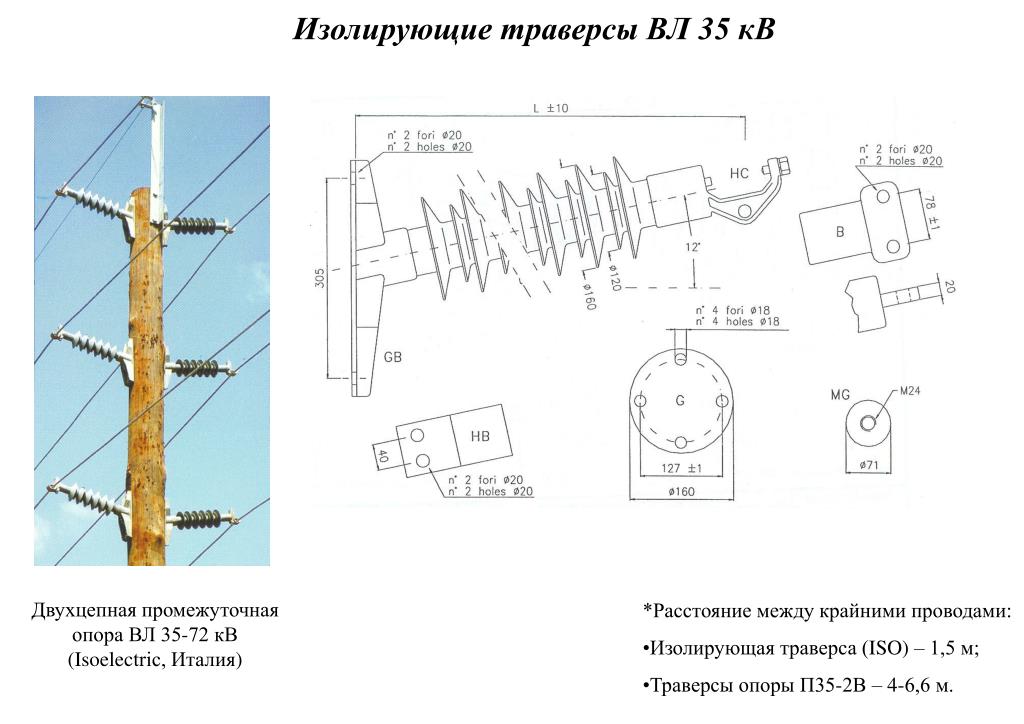

  2. Изолирующие траверсы ВЛ 35 кВ Двухцепная промежуточная опора ВЛ 35-72 кВ (Isoelectric, Италия) • *Расстояние между крайними проводами: • Изолирующая траверса (ISO) – 1,5 м; • Траверсы опоры П35-2В – 4-6,6 м.

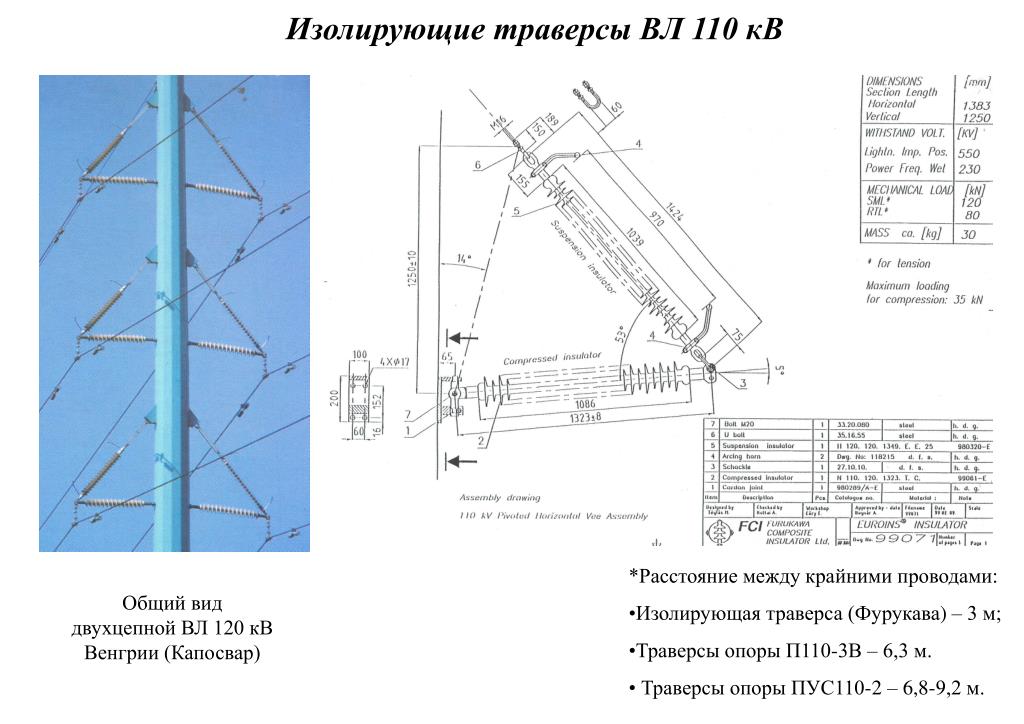

  3. Изолирующие траверсы ВЛ 110 кВ • *Расстояние между крайними проводами: • Изолирующая траверса (Фурукава) – 3 м; • Траверсы опоры П110-3В – 6,3 м. • Траверсы опоры ПУС110-2 – 6,8-9,2 м. Общий вид двухцепной ВЛ 120 кВ Венгрии (Капосвар)

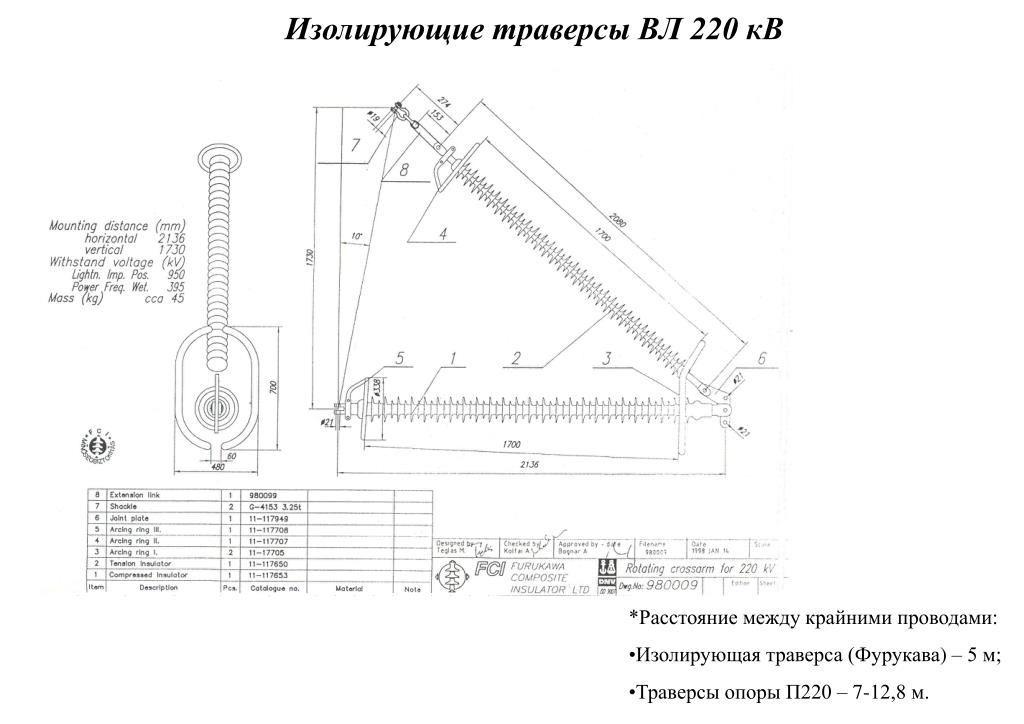

  4. Изолирующие траверсы ВЛ 220 кВ • *Расстояние между крайними проводами: • Изолирующая траверса (Фурукава) – 5 м; • Траверсы опоры П220 – 7-12,8 м.

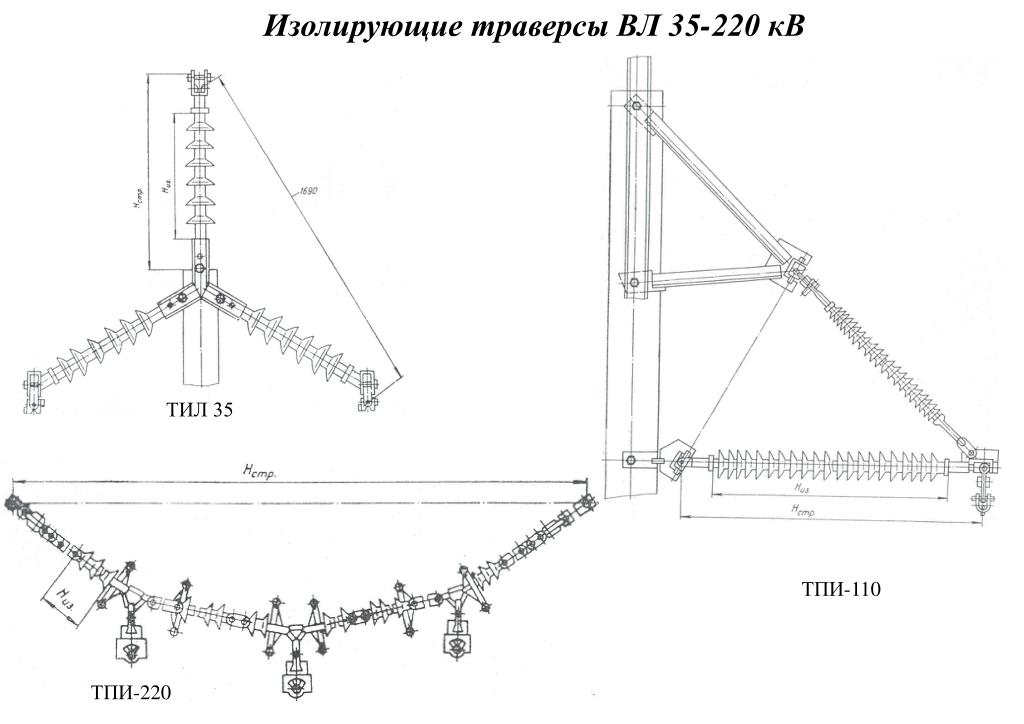

  5. Изолирующие траверсы ВЛ 35-220 кВ ТИЛ 35 ТПИ-110 ТПИ-220

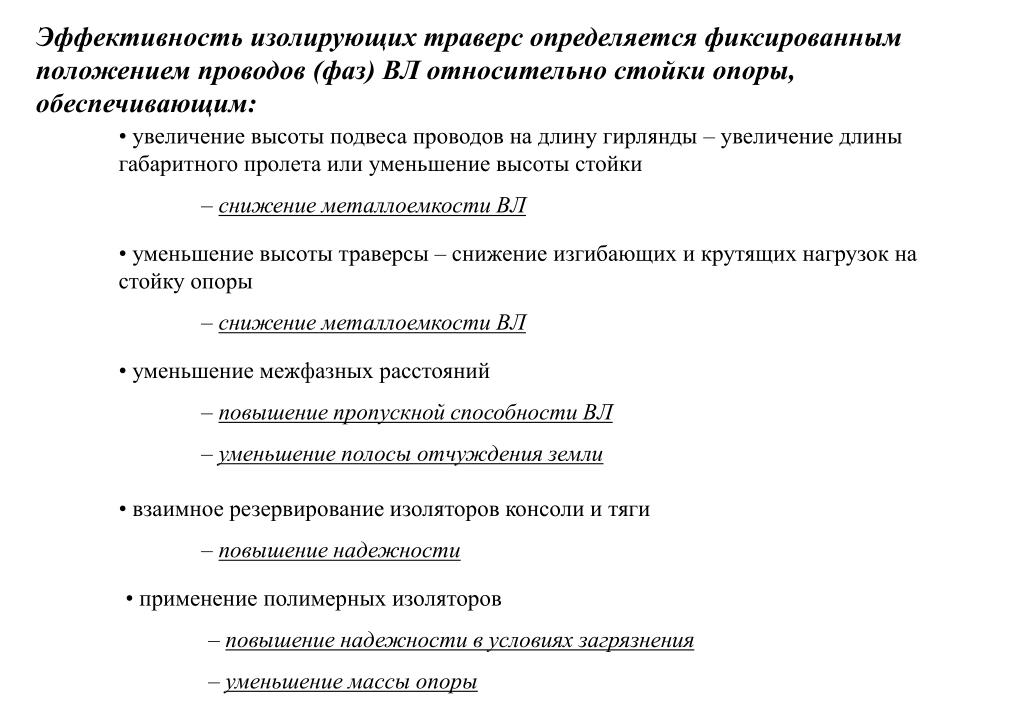

  6. Эффективность изолирующих траверс определяется фиксированным положением проводов (фаз) ВЛ относительно стойки опоры, обеспечивающим: • увеличение высоты подвеса проводов на длину гирлянды – увеличение длины габаритного пролета или уменьшение высоты стойки • – снижение металлоемкости ВЛ • уменьшение высоты траверсы – снижение изгибающих и крутящих нагрузок на стойку опоры • – снижение металлоемкости ВЛ • уменьшение межфазных расстояний • – повышение пропускной способности ВЛ • – уменьшение полосы отчуждения земли • взаимное резервирование изоляторов консоли и тяги • – повышение надежности • применение полимерных изоляторов • – повышение надежности в условиях загрязнения • – уменьшение массы опоры

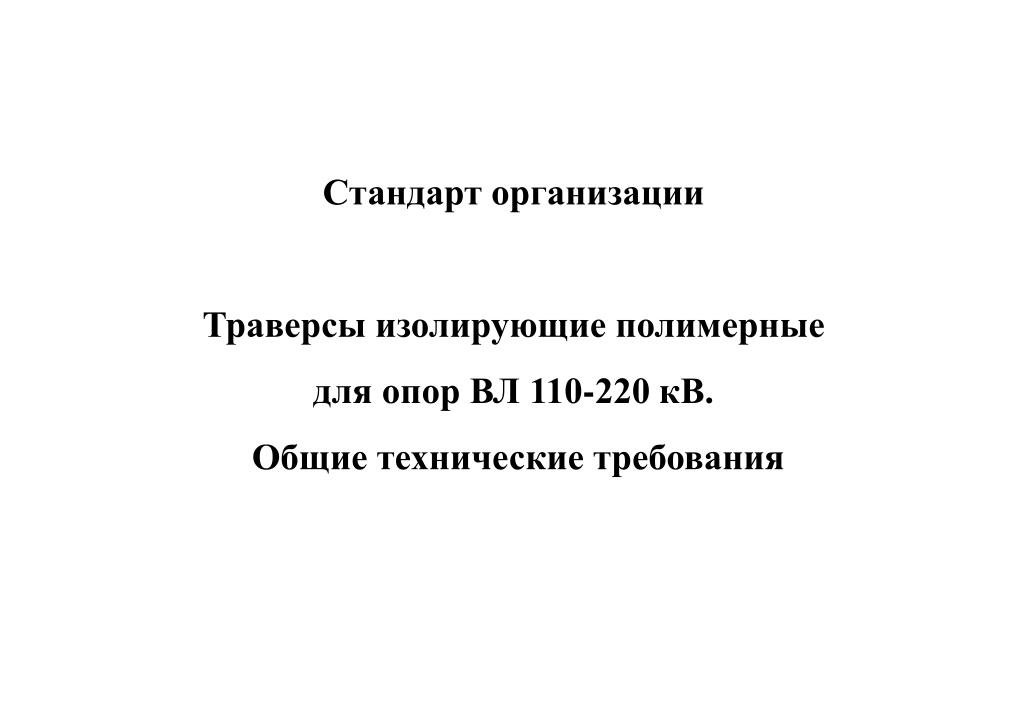

  7. Стандарт организации Траверсы изолирующие полимерные для опор ВЛ 110-220 кВ. Общие технические требования

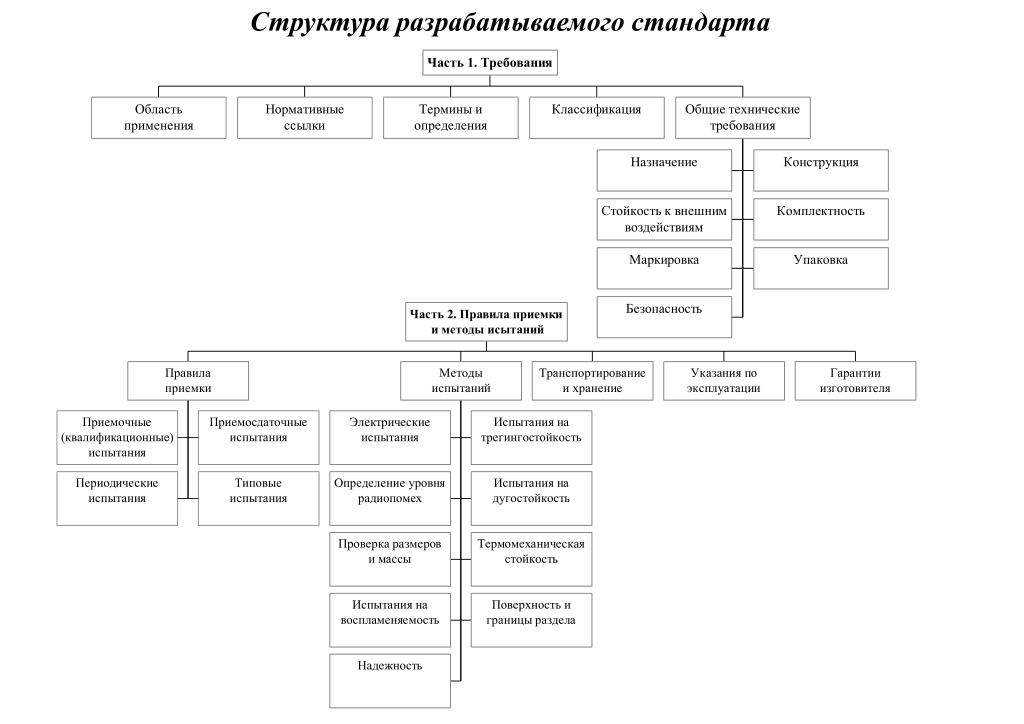

  8. Структура разрабатываемого стандарта

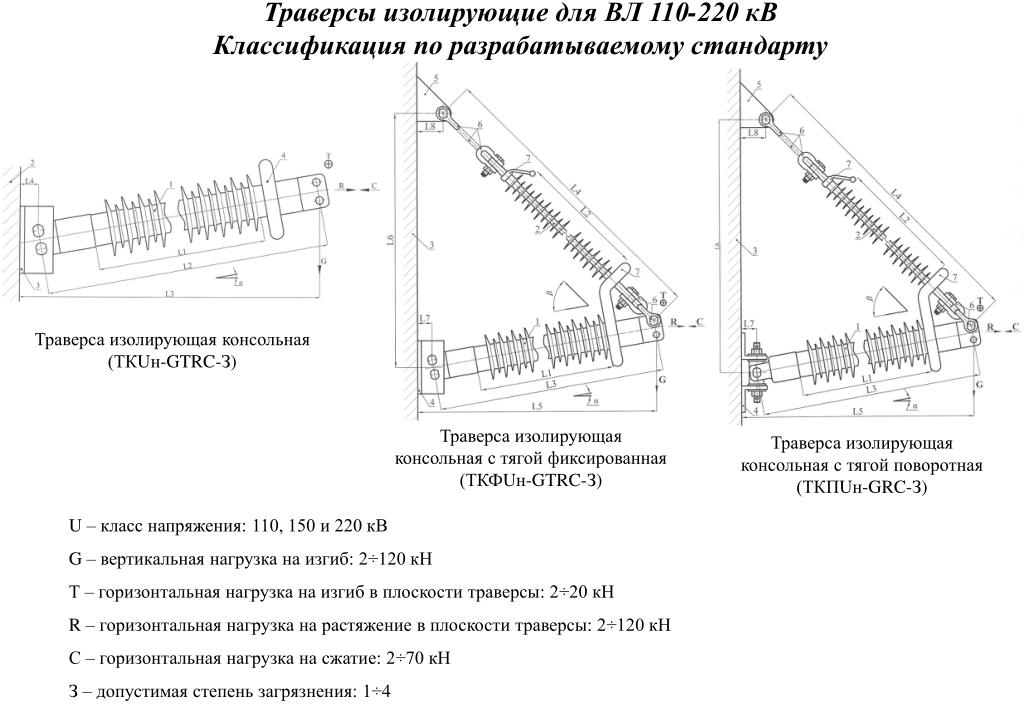

  9. Траверсы изолирующие для ВЛ 110-220 кВКлассификация по разрабатываемому стандарту Траверса изолирующая консольная (ТКUн-GTRC-З) Траверса изолирующая консольнаяс тягойфиксированная (ТКФUн-GTRC-З) Траверса изолирующая консольнаяс тягой поворотная (ТКПUн-GRC-З) U – класс напряжения: 110, 150и 220 кВ G – вертикальная нагрузка на изгиб: 2÷120 кН Т – горизонтальная нагрузка на изгиб в плоскости траверсы: 2÷20 кН R – горизонтальная нагрузка на растяжение в плоскости траверсы: 2÷120 кН С – горизонтальная нагрузка на сжатие: 2÷70 кН З – допустимая степень загрязнения: 1÷4

  10. Распорки межфазные изолирующие
