刘同怀 信息科学技术学院 电子科学与技术系 Tel 3601810 (o) 3607287 (lab) 3601840 (h) E-mail thliu@ustc.edu.cn
助教: • 刘烃海 3603383 • 王昱洁 3603383 • 李 琳 3607287

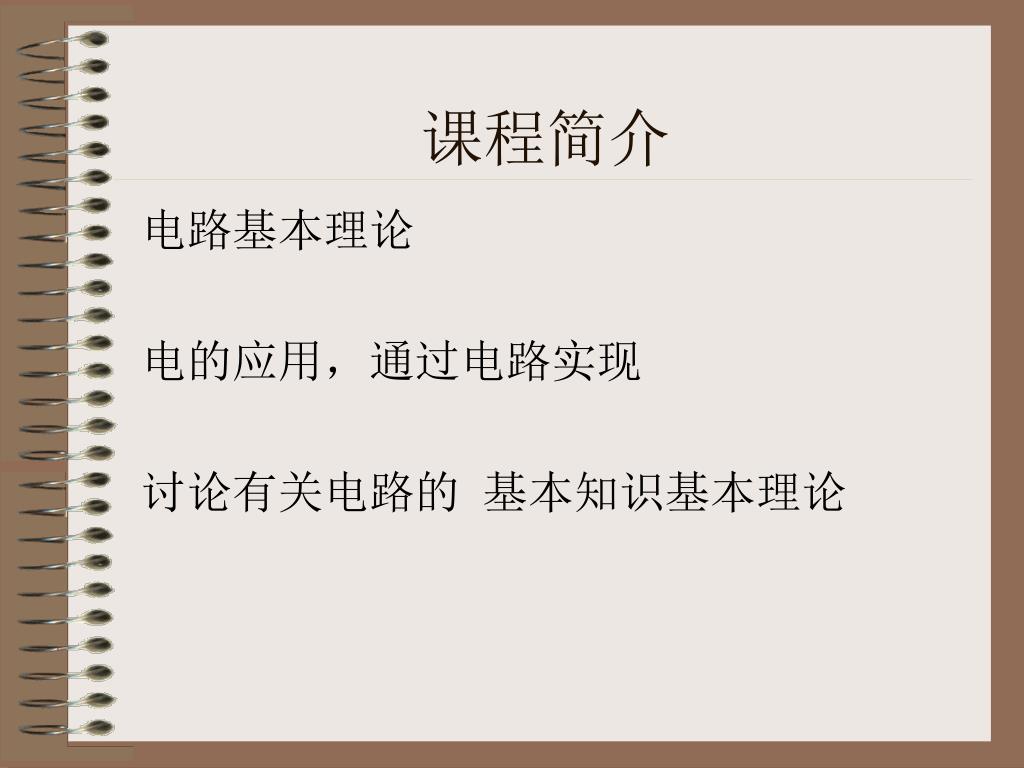

课程简介 电路基本理论 电的应用,通过电路实现 讨论有关电路的 基本知识基本理论
电的特点 1、是一种优良的能量形式 便于 转换 化学能 电能 机械能 电能 热能 电能 输送 控制 2、是一种良好的信息载体
电的应用技术 电力技术(强电) ----电能的产生、输送、分配、拖动 电子技术 (弱电) ----电信号的获取、传输、变换、处理
电路 电的应用靠电路来实现 电路:电器件构成的电流通路 电器件: 电源---- 电池、发电机、 信号源、传感器、发射机 用电器----电炉、电灯、电动机 接收机 电传输设备和测量、控制装置
电子信息系统 例:图1.3.1 (P7) 显示 信号预处理电路 传感器 计算机 A/D 转换 D/A 转换 物理 世界 控制
电子信息系统 例:图1.3.2 (P9) 音频 信号 无线电 发射机 无线电 接收机 等幅RF 振荡器
开环控制系统 方框图 干扰 给定值输入量 被控 对象 控制器 输出量
开环控制系统 例: 调压器 220V~

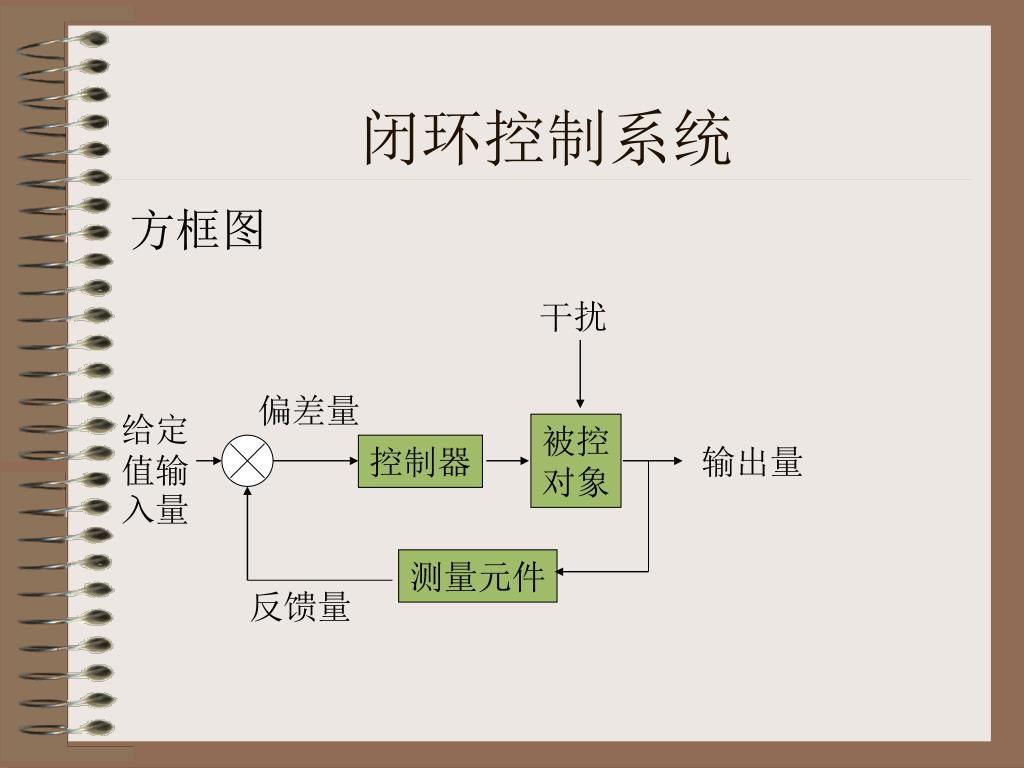

闭环控制系统 方框图 干扰 偏差量 给定值输入量 被控 对象 控制器 输出量 测量元件 反馈量
闭环控制系统 设定温度 例: 放大器 电动机 调压器 220V~

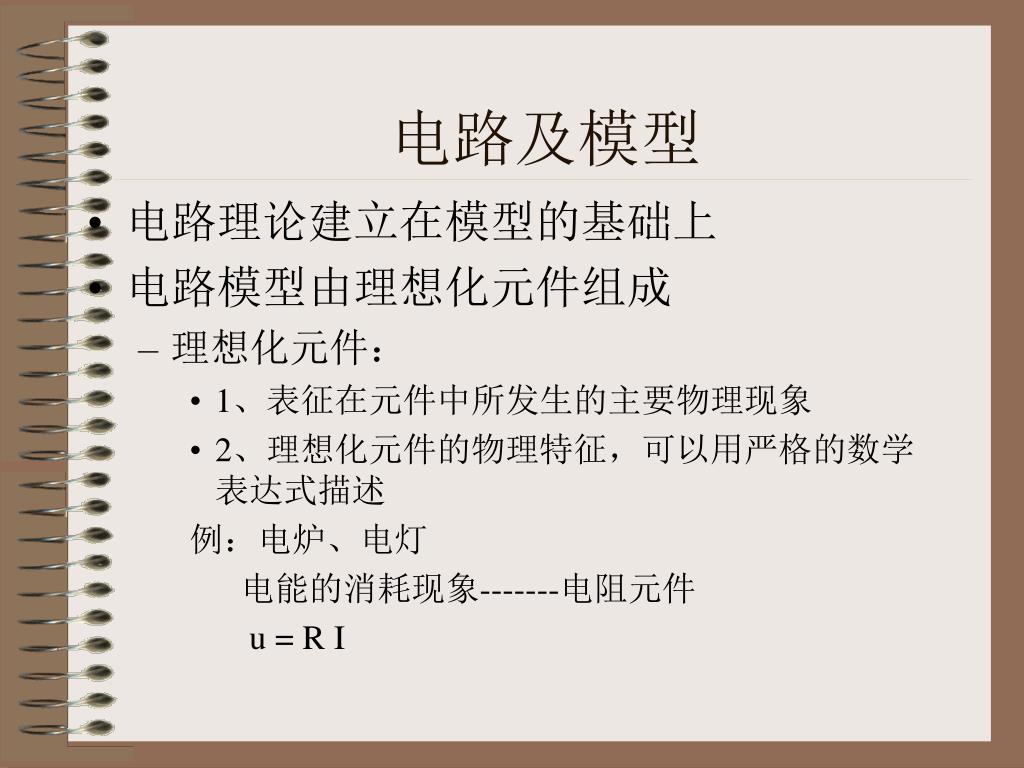

电路及模型 • 电路理论建立在模型的基础上 • 电路模型由理想化元件组成 • 理想化元件: • 1、表征在元件中所发生的主要物理现象 • 2、理想化元件的物理特征,可以用严格的数学表达式描述 例:电炉、电灯 电能的消耗现象-------电阻元件 u = R I

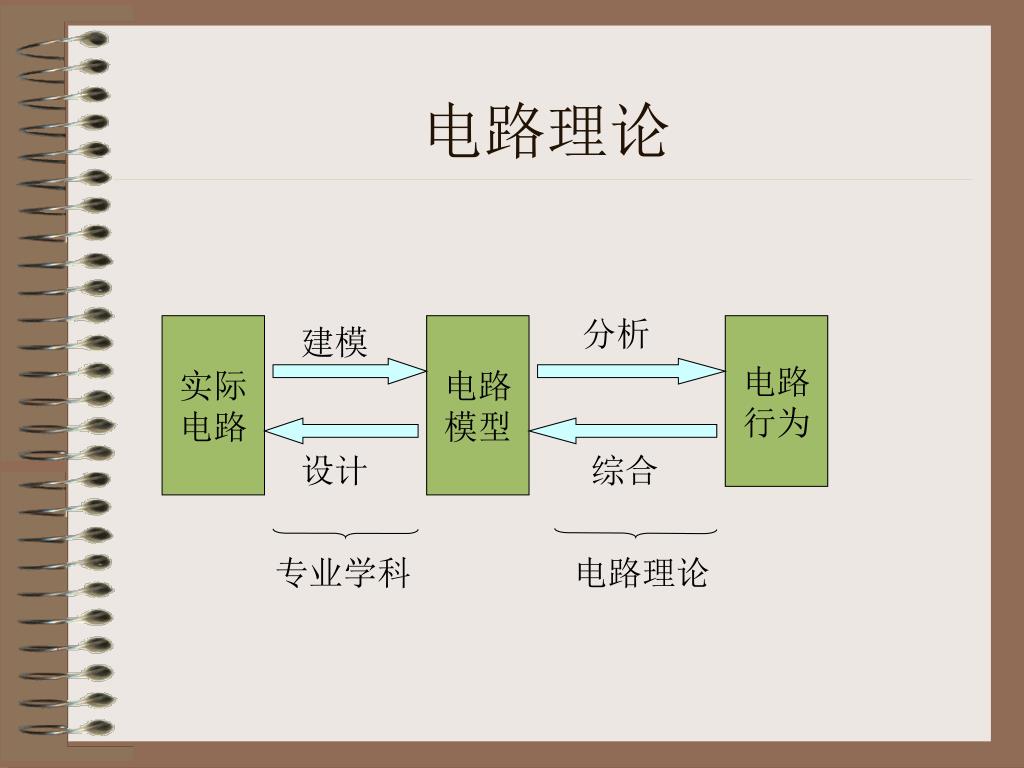

电路理论 分析 实际 电路 建模 电路 模型 电路 行为 设计 综合 专业学科 电路理论

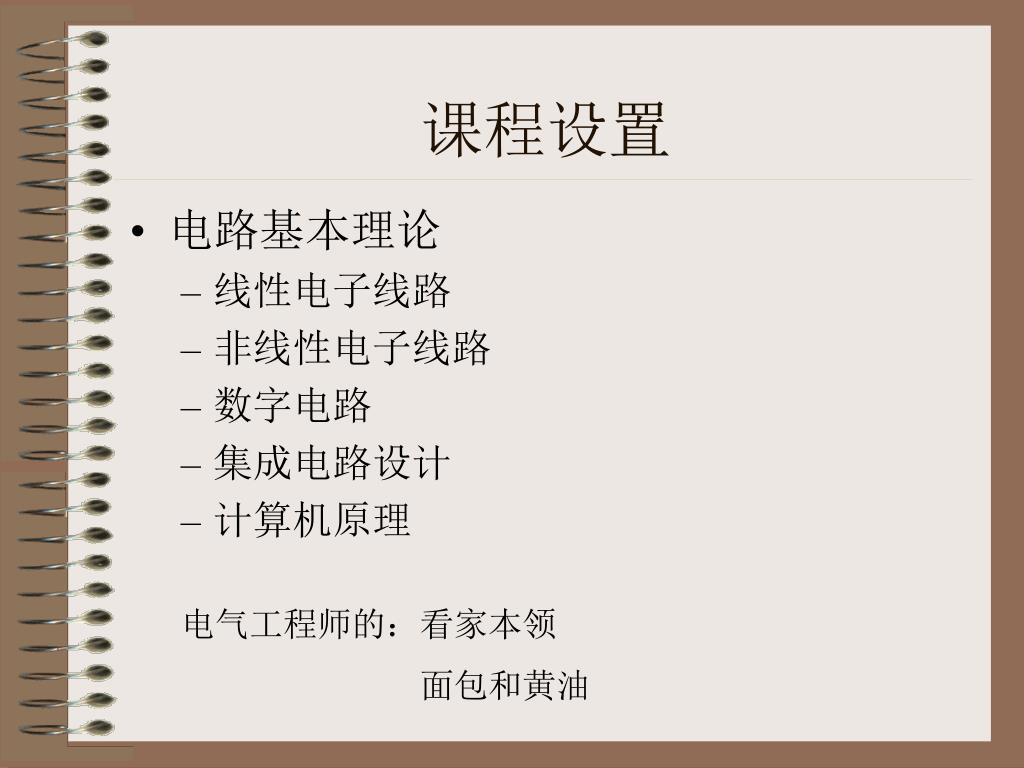

课程设置 • 电路基本理论 • 线性电子线路 • 非线性电子线路 • 数字电路 • 集成电路设计 • 计算机原理 电气工程师的:看家本领 面包和黄油
第1章基尔霍夫定律 • 1.1电路元件及其表征 • 集中参数元件与电路 1、元件端子:元件与电路其他部分连接的唯一途径。元件至少有2个端子。 2、元件端对:任意两个端子构成一组端对。 3、端子电流和端对电压

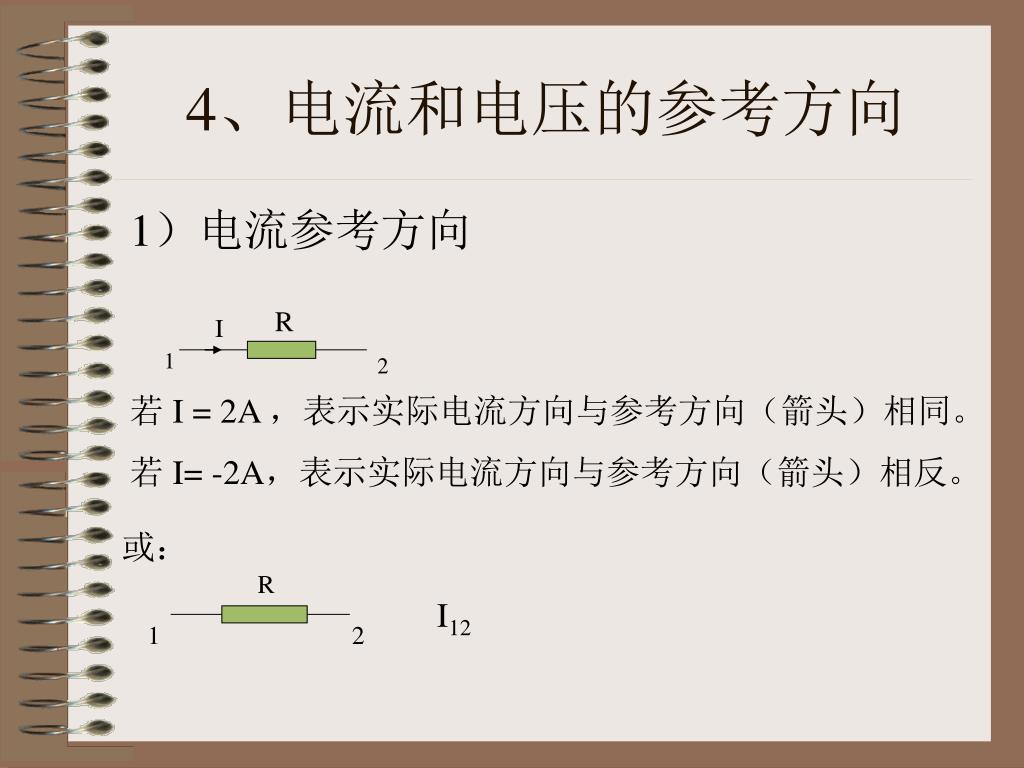

4、电流和电压的参考方向 1)电流参考方向 R I 1 2 若 I = 2A ,表示实际电流方向与参考方向(箭头)相同。 若 I= -2A,表示实际电流方向与参考方向(箭头)相反。 或: R I12 1 2
4、电流和电压的参考方向 2)电压参考方向 R 1 2 + U - 若 U = 2V ,表示实际电压方向与参考方向相同。 若 U= -2V,表示实际电压方向与参考方向相反。 R U12 1 2 U12

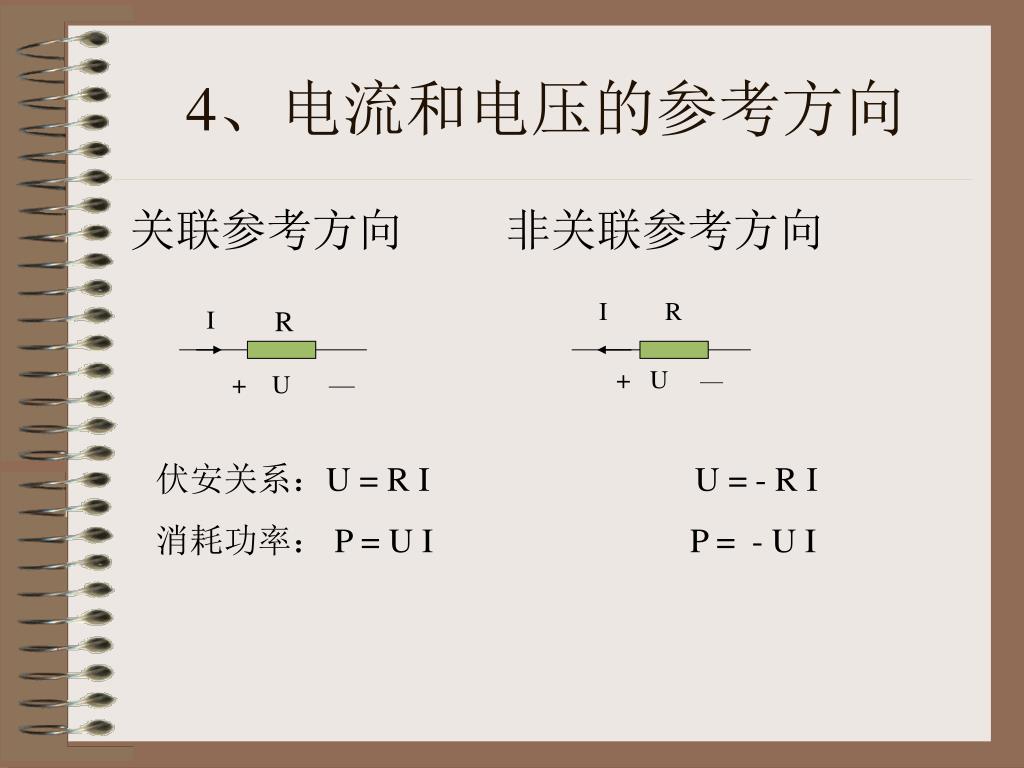

4、电流和电压的参考方向 关联参考方向 非关联参考方向 I R I R + U — + U — 伏安关系:U = R I U = - R I 消耗功率: P = U I P = - U I
1.2 电路的结构 • 例:图1.2 2 3 A B 6 1 F G E C D 5 4
1.2 电路的结构 • 节点:元件端子之间的相互连接点(1、2、3、4、5、6) • 支路:两个节点之间的路径(1-A-2、2-B-3、1-C-5、4-D-5等) • 回路:支路构成的闭合路径 • 平面电路:
1.2 电路的结构 • 例:图 平面图:所有元件能布置在一个平面上 端线不交叉重叠

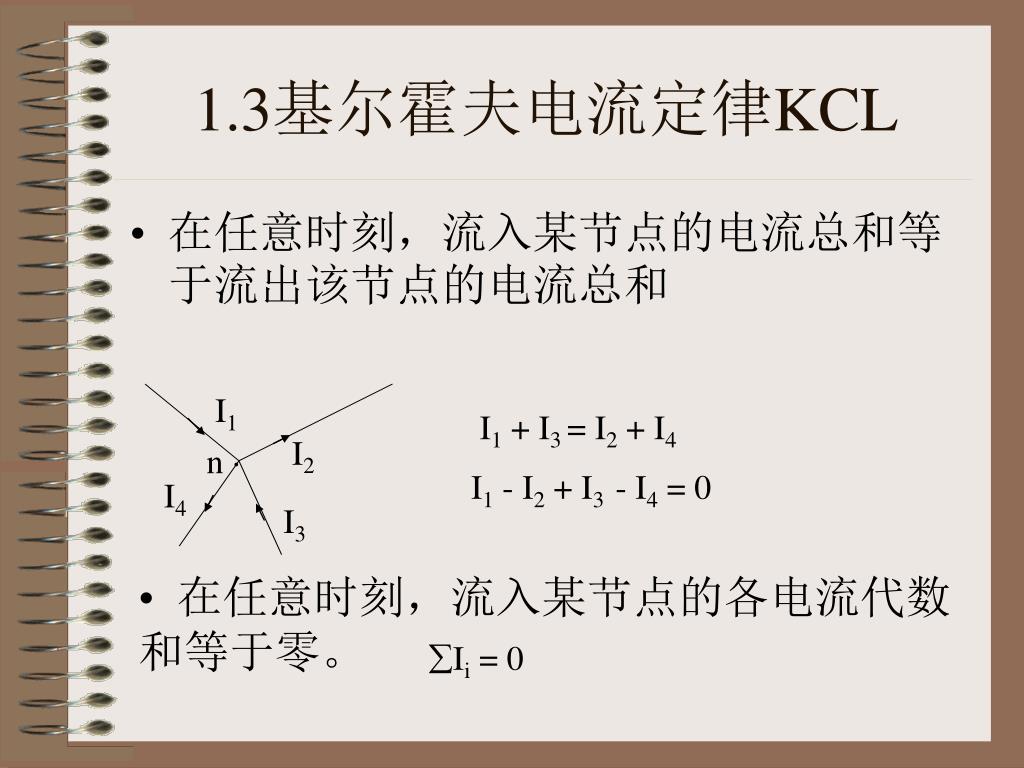

1.3基尔霍夫电流定律KCL • 在任意时刻,流入某节点的电流总和等于流出该节点的电流总和 I1 I1 + I3 = I2 + I4 I2 n · I1 - I2 + I3 - I4 = 0 I4 I3 • 在任意时刻,流入某节点的各电流代数和等于零。 Ii = 0

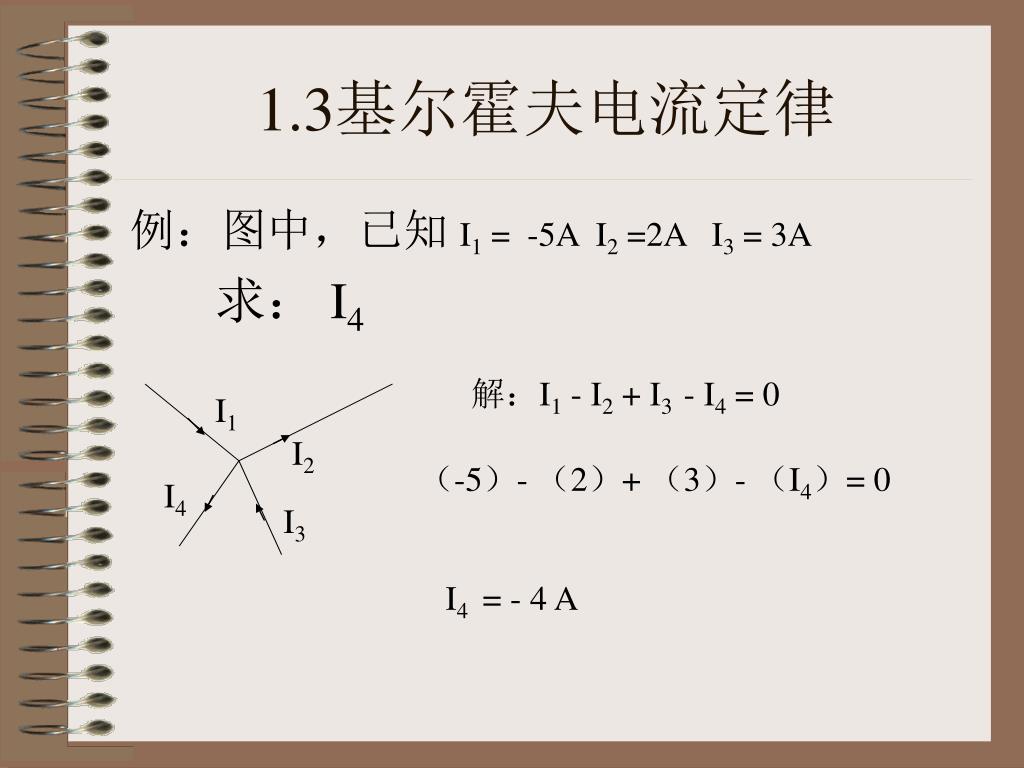

1.3基尔霍夫电流定律 例:图中,已知 I1 = -5A I2 =2A I3 = 3A 求: I4 解:I1 - I2 + I3 - I4 = 0 I1 I2 (-5)- (2)+ (3)- (I4)= 0 I4 I3 I4 = - 4 A
1.4 KCL • 例:图1.7 2 3 A B 6 1 F G E C D 5 4 任一高斯面的端线电流代数和为0
1.4基尔霍夫电压定律KVL • 在任意时刻,沿任一回路的所有支路电压的代数和为零。U=0 (从B 出发,顺时针饶向,) 有 U1 – U2 – U3 + U4 = 0 或 – U1 +U2 + U3 – U4 = 0 B + U1 - - U4 + - U2 + C + U3 -

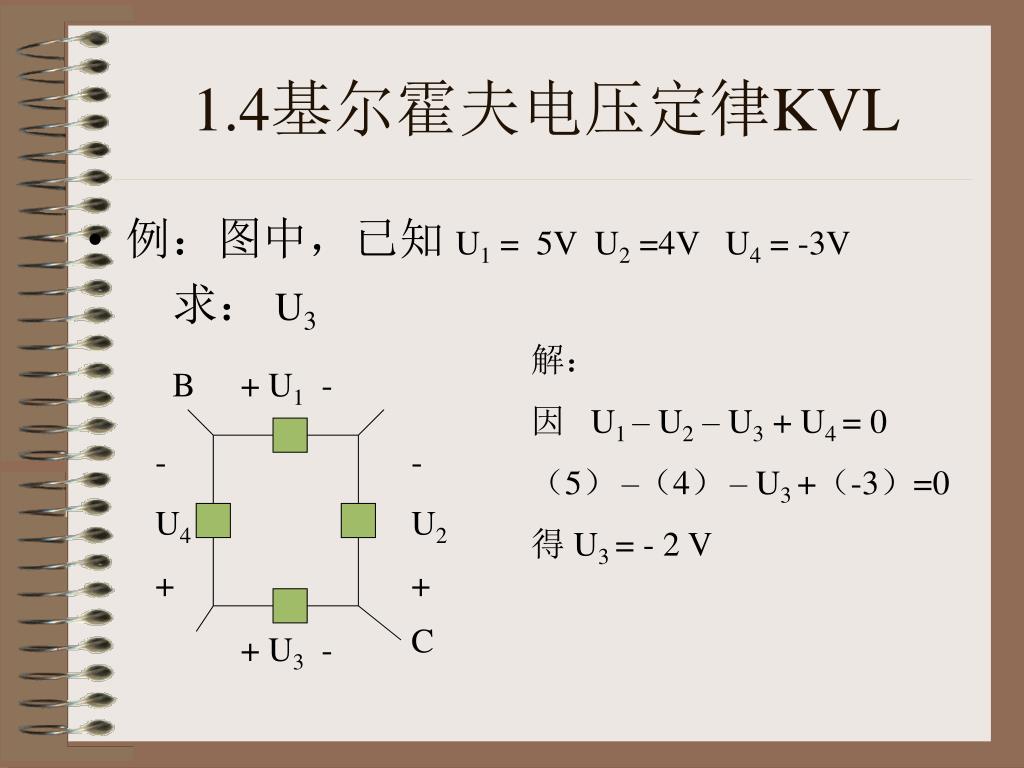

1.4基尔霍夫电压定律KVL • 例:图中,已知 U1 = 5V U2 =4V U4 = -3V 求: U3 解: 因 U1 – U2 – U3 + U4 = 0 (5)–(4)– U3 +(-3)=0 得 U3 = - 2 V B + U1 - - U4 + - U2 + C + U3 -

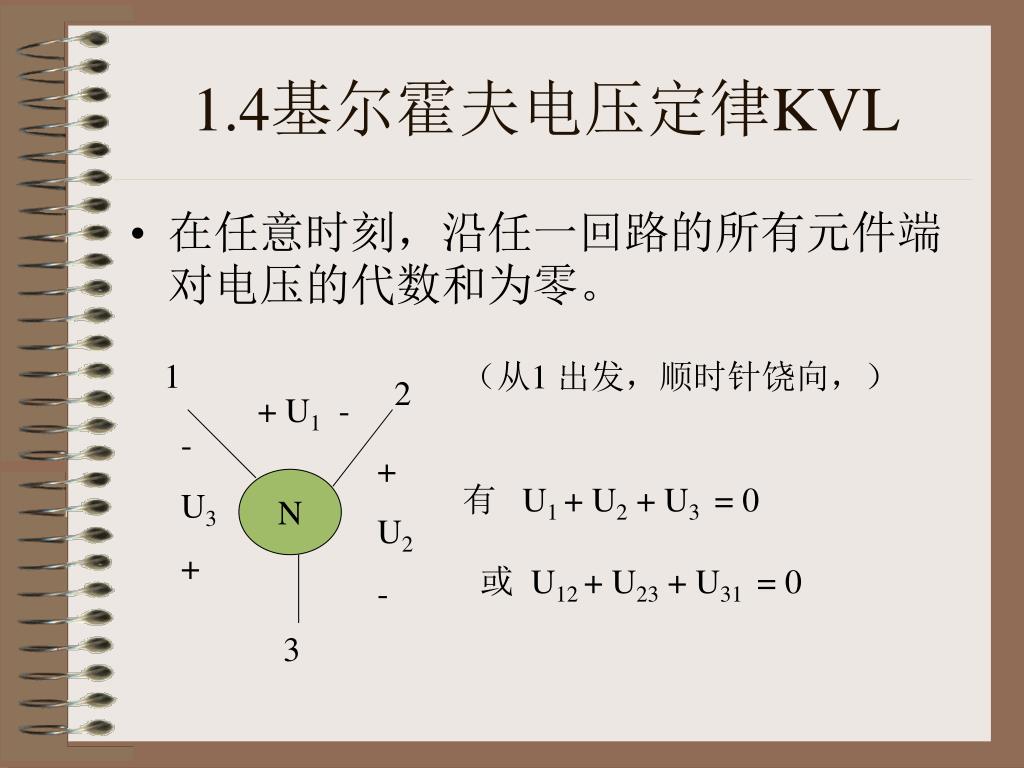

1.4基尔霍夫电压定律KVL • 在任意时刻,沿任一回路的所有元件端对电压的代数和为零。 1 (从1 出发,顺时针饶向,) 有 U1 + U2 + U3= 0 2 + U1 - - U3 + + U2 - N 或 U12 + U23 + U31= 0 3
