Le cycle de l’eau. C.Quemat – M Delahaie LP Jean Jooris-Dives sur mer Académie de Caen. CYCLE DE L’EAU NATURELLE. Condensation. Précipitation. Évaporation. Ruissellement. Infiltration. Évaporation et évapo-transpiration Condensation Précipitation Ruissellement Infiltration.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Le cycle de l’eau' - vevina


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
le cycle de l eau

Le cycle de l’eau

C.Quemat – M Delahaie

LP Jean Jooris-Dives sur mer

Académie de Caen

slide3

Condensation

Précipitation

Évaporation

Ruissellement

Infiltration

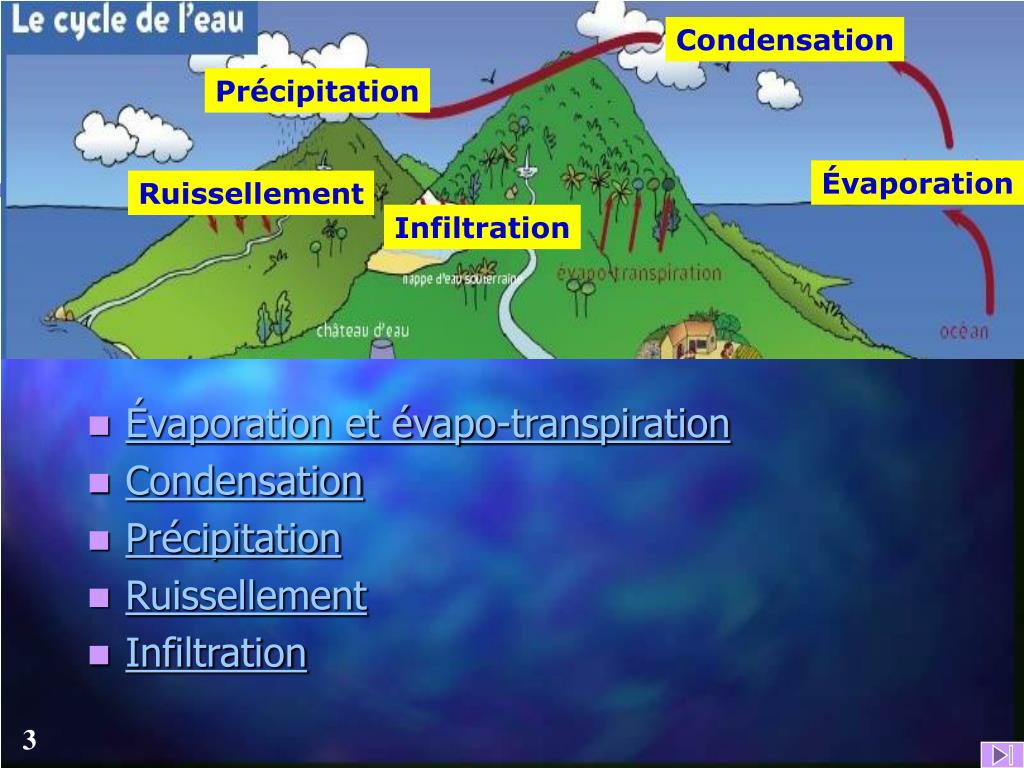

  • Évaporation et évapo-transpiration
  • Condensation
  • Précipitation
  • Ruissellement
  • Infiltration
slide8

L’eau pénètre dans les nappes souterraines et alimente les cours d’eau, les lacs et les océans

cycle de l eau potable
CYCLE DE L’EAU POTABLE

CYCLE DE L’EAU POTABLE

slide10

Utilisation

 Production

 Adduction

 Stockage

Distribution

slide11

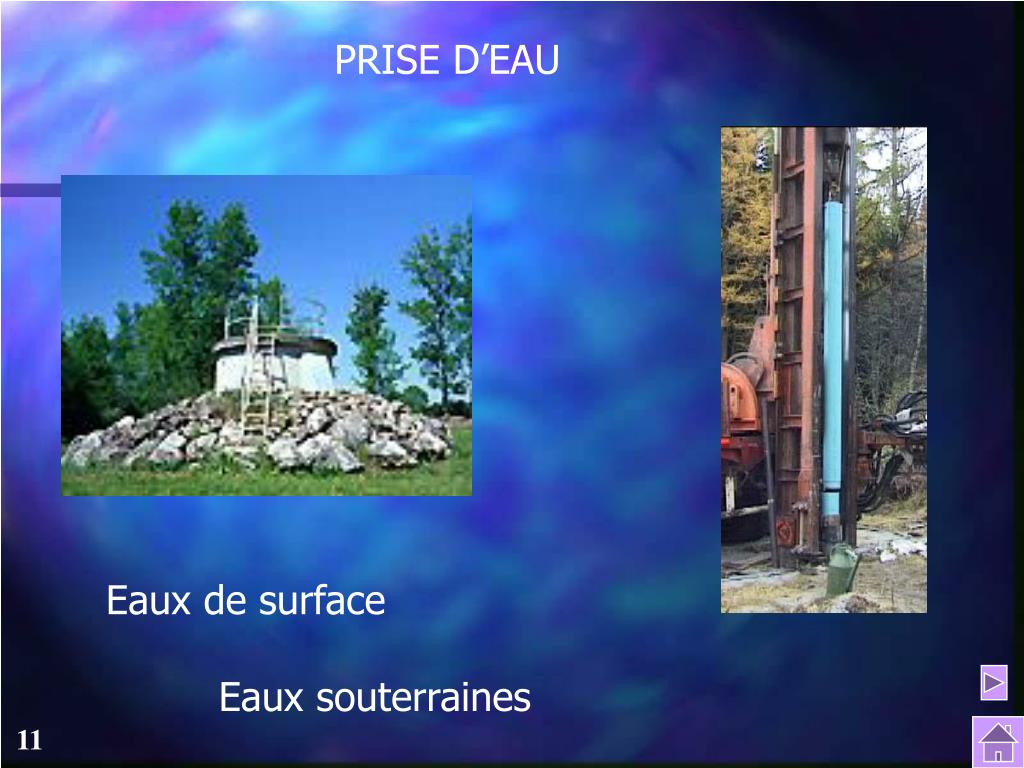

PRISE D’EAU

Eaux de surface

Eaux souterraines

le traitement de l eau st brieuc
Le traitement de l’eau à St-Brieuc

L'usine de Saint-Barthélémy est alimentée par la retenue du barrage sur le Gouët, estimée à 7,8 millions de mètre cube.

slide14

Le traitement de l’eau à St-Brieuc

A la sortie du barrage, l'eau est débarrassée des corps flottants et des gros déchets : c'est le dégrillage.

slide15

Le traitement de l’eau à St-Brieuc

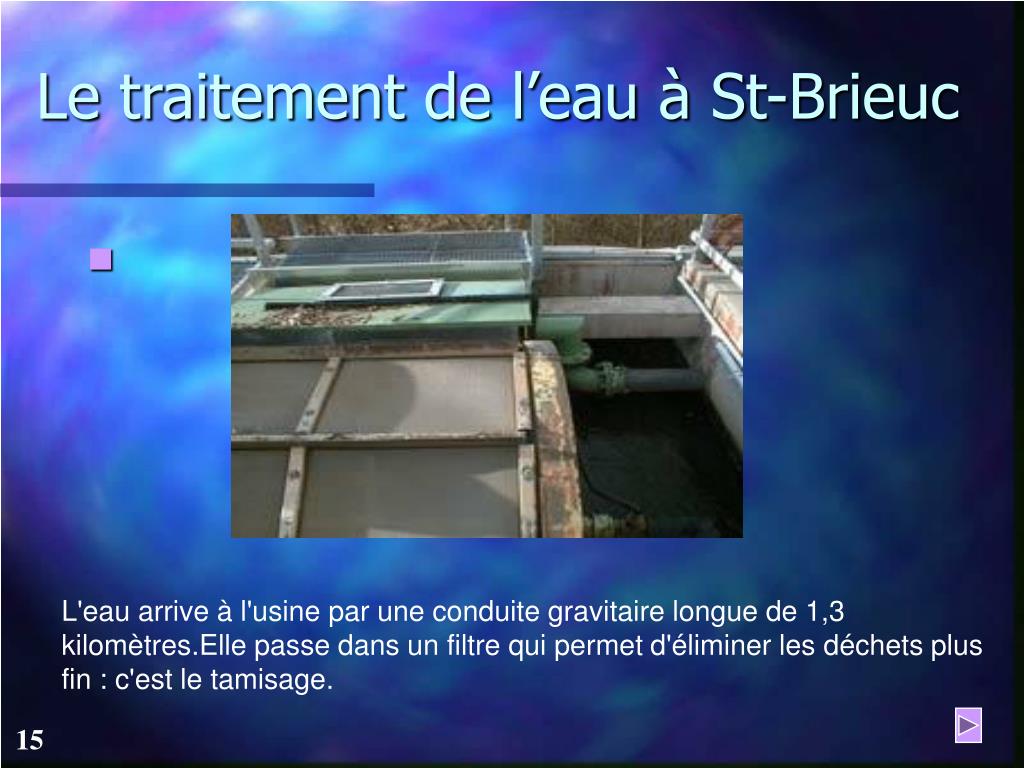

L'eau arrive à l'usine par une conduite gravitaire longue de 1,3 kilomètres.Elle passe dans un filtre qui permet d'éliminer les déchets plus fin : c'est le tamisage.

slide16

Le traitement de l’eau à St-Brieuc

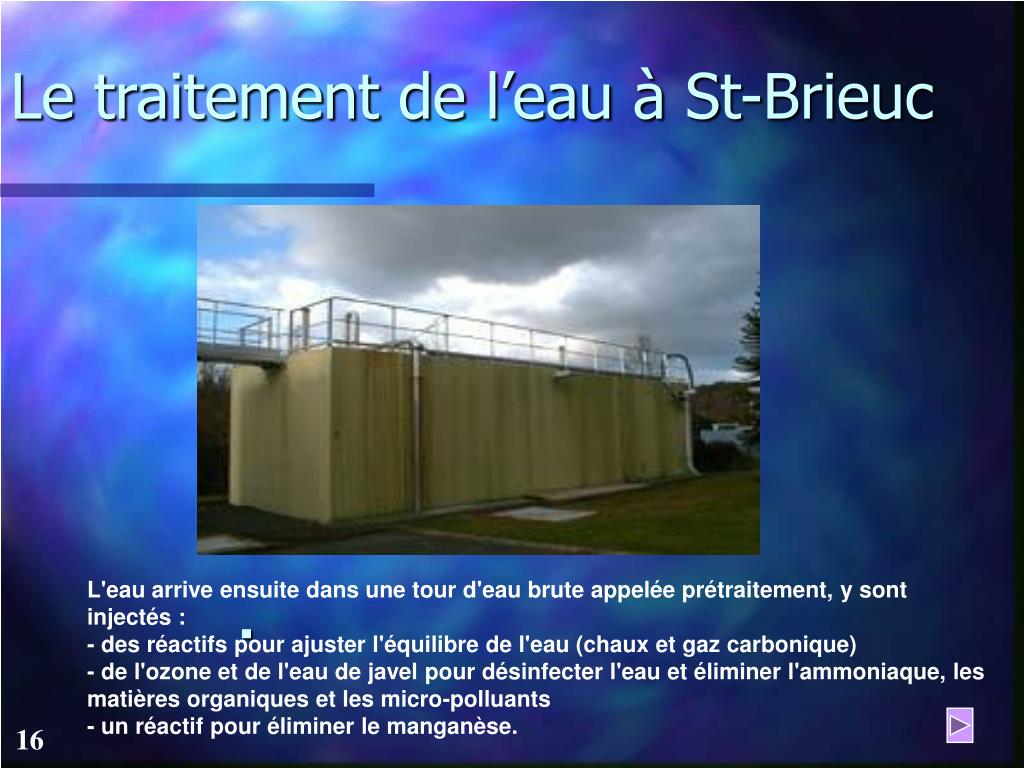

L'eau arrive ensuite dans une tour d'eau brute appelée prétraitement, y sont injectés :- des réactifs pour ajuster l'équilibre de l'eau (chaux et gaz carbonique)- de l'ozone et de l'eau de javel pour désinfecter l'eau et éliminer l'ammoniaque, les matières organiques et les micro-polluants- un réactif pour éliminer le manganèse.

slide17

Le traitement de l’eau à St-Brieuc

Les particules agglomérées (floc) sont entraînées par leur propre poids au fond du bassin. Pour accélérer le phénomène, on injecte du microsable qui alourdit les flocs. C'est la décantation-floculation.

slide18

Le traitement de l’eau à St-Brieuc

  • L'eau clarifiée remonte vers les collecteurs de surface et suit son cours vers les filtres à sable: l'eau traverse un lit de sable qui retient les dernières particules en suspension ainsi que le charbon actif en poudre.
slide19

Le traitement de l’eau à St-Brieuc

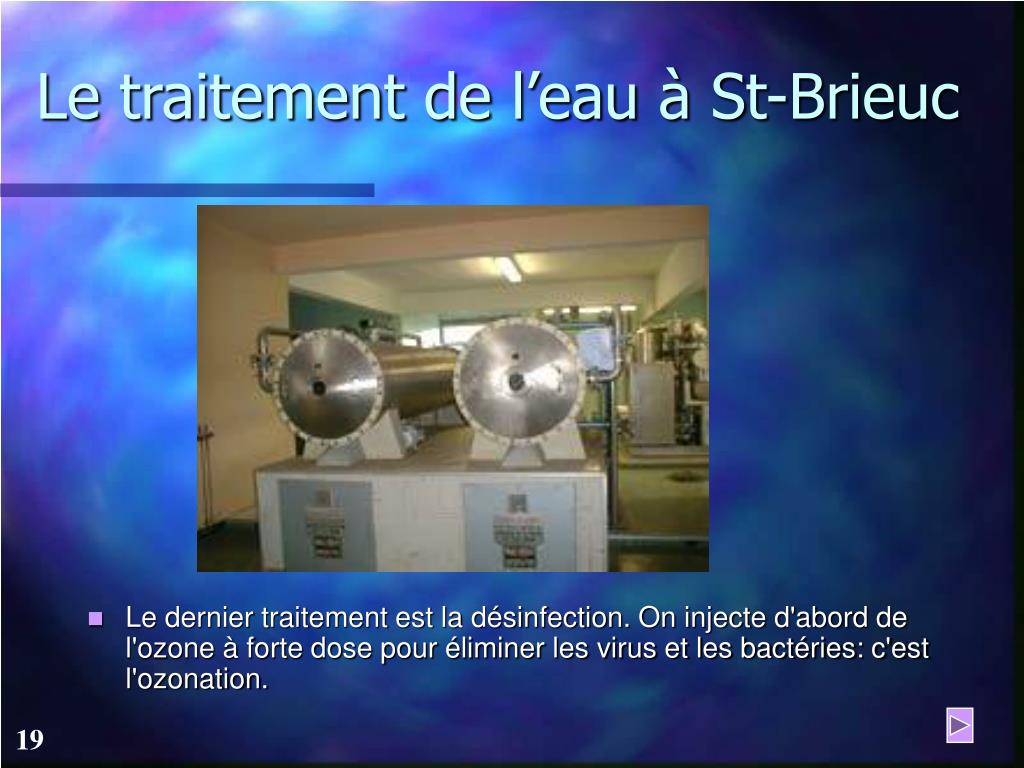

  • Le dernier traitement est la désinfection. On injecte d'abord de l'ozone à forte dose pour éliminer les virus et les bactéries: c'est l'ozonation.
slide20

Le traitement de l’eau à St-Brieuc

  • Puis on ajoute du chlore sous forme d'eau de javel pour détruire les dernières bactéries et maintenir une bonne qualité de l'eau jusqu'à votre robinet: c'est la chloration.
le traitement de l eau st brieuc1
Le traitement de l’eau à St-Brieuc
  • L'eau potable est ensuite stockée dans les réservoirs de Berrien (12000 m3) et du Champ de Manœuvre (8000 m3) pour alimenter Saint-Brieuc.
cycle des eaux usees

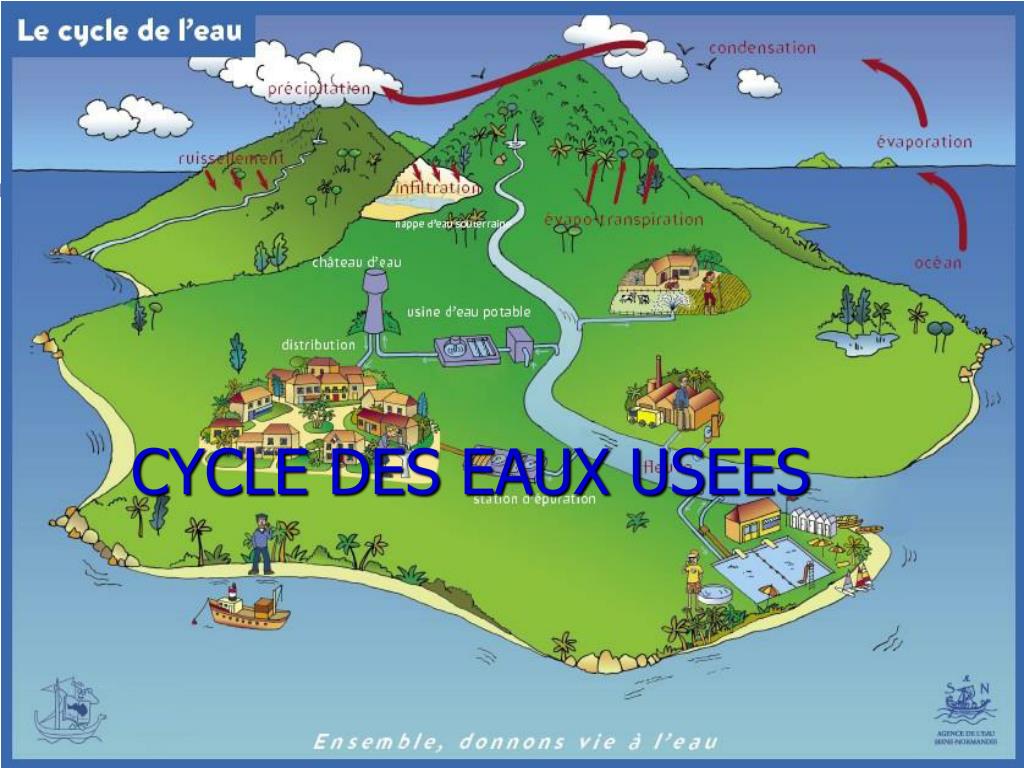

CYCLE DES EAUX USEES

CYCLE DES EAUX USEES

slide27
Réseau
  • Épuration
  • Rejet en milieu naturel
slide30

Le pré traitement :L'eau traverse une première grille, qui permet d'éliminer les plus gros décrets :c'est le dégrillage.Lessables et graviers se déposent au fond de bassins conçus à cet effet etsont évacués.C'est le déssablage.Les graisses remontentgrâce à une injection d'air et sont collectéesà la surface : c'est le dégraissage.Le dessablage-dégraissage se faitdans le même bassin.

slide31

Lorsque le débit est très important, une partie des eaux usées eststockée dans un bassin tampon de 5000 m3pour être traitée plus tard, en général dans la nuit.

slide32

Le traitement physico-chimique :Ladécantation primaire permet d'éliminer environ 70% des matièresen suspension. Celles-ci se déposent au fond du bassin : ce sont les boues primaires

slide33

Le traitement biologique :Leur principe consiste à faire dégrader par des micro-organismes naturellement présents dans l'eau, les matières organiques y sont dissoutent.Cette dégradation par voie biologique, qui se fait dansdesbassins d'aération, conduit à la formation de boues biologiques.

slide34

La clarification :Elle permet de séparer, par décantation, l'eau épurée et les boues biologiques.Cette décantation est opérée dans des bassins spéciaux,les décanteurs secondaires. L'eau peut alors être rejetée dans le milieu naturel.

slide35

Les boues et leurs traitements :Le traitement des boues biologiques et des boues primaires a pourobjectif de réduire leur volume par épaississement et de diminuer leurpouvoir de fermentation par stabilisation biologique et thermique.La station produit 1000 à 1500 tonnes de matières sèchespar an utilisées comme engrais.

cycle de l eau naturelle1

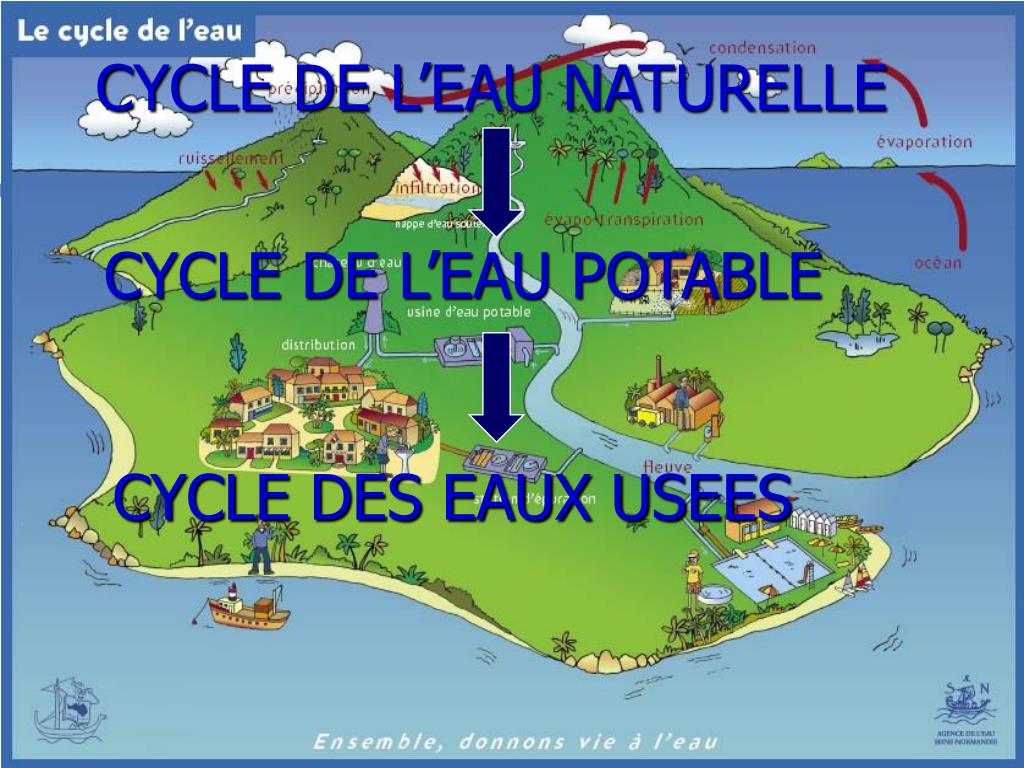

CYCLE DE L’EAU NATURELLE

CYCLE DE L’EAU POTABLE

CYCLE DES EAUX USEES
