  1. INVESTIGACION DE POTENCIAS Camila Herazo Julieth Hernandez Luis Gomez

  2. QUÉ ES LA POTENCIA ELÉCTRICA Es la capacidad que tiene un mecanismo o dispositivo eléctrico cualquiera para realizar un trabajo. Concepto energía Cuando conectamos un equipo o consumidor eléctrico a un circuito alimentado por una fuente de fuerza electromotriz (F.E.M), como puede ser una batería, la energía eléctrica que suministra fluye por el conductor, permitiendo que, por ejemplo, una bombilla de alumbrado, transforme esa energía en luz y calor, o un motor pueda mover una maquinaria. De acuerdo con la definición de la física, “la energía ni se crea ni se destruye, se transforma”. En el caso de la energía eléctrica esa transformación se manifiesta en la obtención de luz, calor, frío, movimiento (en un motor), o en otro trabajo útil que realice cualquier dispositivo conectado a un circuito eléctrico cerrado.

  3. POTENCIA ELÉCTRICA Potencia es la velocidad a la que se consume la energía. Si la energía fuese un líquido, la potencia sería los litros por segundo que vierte el depósito que lo contiene. La potencia se mide en joule por segundo (J/seg) y se representa con la letra “P”. La unidad de medida de la potencia eléctrica “P” es el “watt”, y se representa con la letra “W”. Un J/seg equivale a 1 watt (W), por tanto, cuando se consume 1 joule de potencia en un segundo, estamos gastando o consumiendo 1 watt de energía eléctrica.

  4. DIFERENTES TIPOS DE POTENCIAS Del mayor o menor retraso o adelanto que provoque un equipo eléctrico cualquiera en la corriente (I) que fluye por un circuito, en relación con el voltaje o tensión (V), así será el factor de potencia o cosφ que tenga dicho equipo. En un circuito eléctrico de corriente alterna se pueden llegar a encontrar tres tipos de potencias eléctricas diferentes: • Potencia activa (P) (resistiva) • Potencia reactiva (Q) (inductiva) • Potencia aparente (S) (total)

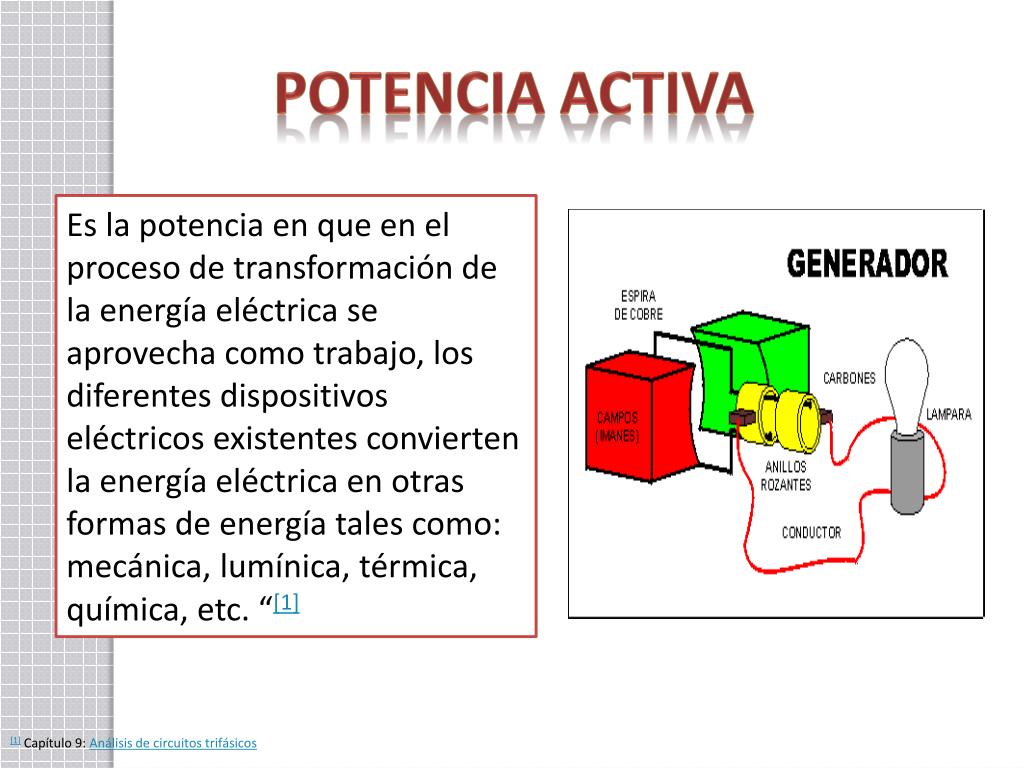

  5. Potencia activa Es la potencia en que en el proceso de transformación de la energía eléctrica se aprovecha como trabajo, los diferentes dispositivos eléctricos existentes convierten la energía eléctrica en otras formas de energía tales como: mecánica, lumínica, térmica, química, etc. “[1] [1] Capítulo 9: Análisis de circuitos trifásicos

  6. “La intensidad y la tensión en una resistencia por ejemplo un calefactor, conectada en un circuito de corriente alterna tienen la misma fase. Las curva de potencia activa es siemrpe positiva. ”[1] [1]Electrotécnia, ciclos formativos. por Peter Bastian

  7. Cuando conectamos una resistencia (R) aun circuito de corriente alterna, el trabajo útil que genera lacarga determinará la potencia activa que tendrá que proporcionar la fuente de fuerza electromotriz (FEM). La potencia activa se representa por medio de la letra (P) y su unidad de medida es el watt (W). La fórmula matemática para hallar la potencia activa que consume un equipo eléctrico cualquiera cuando se encuentra conectado a un circuito monofásico de corriente alterna es : Los múltiplos más utilizados del watt son: el kilowatt (kW) y el megawatt (MW) y los submúltiplos, el miliwatt (mW) y el microwatt ( W). • P = Potencia de consumo eléctrico, expresada en watt (W) • I = Intensidad de la corriente que fluye por el circuito, en ampere (A) • Cos   = Valor del factor de potencia o coseno de “fi”  • (En los dispositivos que poseen solamente carga resistiva, el factor de potencia es siempre igual a “1”, mientras que en los que poseen carga inductiva ese valor será siempre menor de “1”).

  8. EJEMPLO: Si queremos conocer la potencia que desarrolla un motor eléctrico monofásico, cuyo consumo de corriente es de 10,4 ampere (A), posee un factor de potencia o Cos = 0,96 y está conectado a una red eléctrica de corriente alterna también monofásica, de 220 volt (V), sustituyendo estos valores en la fórmula anterior tendremos: P = 220 • 10,4 • 0,96 = 2196,48 watt Como vemos, la potencia de ese motor eléctrico será de 2 196,48 watt. Si convertimos a continuación los watt obtenidos como resultado en kilowatt dividiendo esa cifra entre 1 000, tendremos: 2196,48 ÷ 1000 = 2,2 kW aproximadamente.

  9. POTENCIA REACTIVA potencia disipada por las cargas reactivas (inductores y capacitores). Se pone de manifiesto cuando existe un trasiego de energía entre los receptores y la fuente. • provoca pérdidas en los conductores, • caídas de tensión en lo mismos • un consumo de energía suplementario que no es aprovechable directamente por los receptores. Generalmente está asociada a los campos magnéticos internos de los motores y transformadores. Se mide en KVArth. como esta energía provoca sobrecarga en las líneas transformadoras y generadoras, sin producir un trabajo útil, es necesario neutralizarla o compensarla. La potencia reactiva esta en el eje imaginario Y y la activa en el eje real X, por lo cual te forma un triángulo rectángulo cuya magnitud de la hipotenusa es denominado potencia "aparente".

  10. La potencia reactiva o inductiva no proporciona ningún tipo de trabajo útil, pero los dispositivos que poseen enrollados de alambre de cobre, requieren ese tipo de potencia para poder producir el campo magnético con el cual funcionan. La unidad de medida de la potencia reactiva es elvolt-ampere reactivo(VAR). La fórmula matemática para hallar la potencia reactiva de un circuito eléctrico es la siguiente: • Q= Valor de la carga reactiva o inductiva, en volt-ampere reactivo (VAR) • S= Valor de la potencia aparente o total, expresada en volt-ampere (VA) • P= Valor de la potencia activa o resistiva, expresada en watt (W)

  11. POTENCIA APARENTE “una parte de la curva de potencia es negativa. En este punto se cede potencia al generador”.[1] [1]Electronica: Electronicaindustrial,radio y television, Volumen 2, editado por Heinz Häberle

  12. La potencia aparente (S), llamada también "potencia total", es el resultado de la suma geométrica de las potencias activa y reactiva. Esta potencia es la que realmente suministra una planta eléctrica cuando se encuentra funcionando al vacío, es decir, sin ningún tipo de carga conectada, mientras que la potencia que consumen las cargas conectadas al circuito eléctrico es potencia activa (P). La potencia aparente se representa con la letra“S”y su unidad de medida es el volt-ampere (VA). La fórmula matemática para hallar el valor de este tipo de potencia es la siguiente: • S= Potencia aparente o total, expresada en volt-ampere (VA) • V= Voltaje de la corriente, expresado en volt • I= Intensidad de la corriente eléctrica, expresada en ampere (A)

  13. La potencia activa, por ejemplo, es la que proporciona realmente el eje de un motor eléctrico cuando le está transmitiendo su fuerza a otro dispositivo mecánico para hacerlo funcionar. ). Midamos en ese caso con un voltímetro la tensión o voltaje (V) que llega hasta los bornes del motor y seguidamente, por medio de un amperímetro, la intensidad de corriente en ampere (A) que fluye por el circuito eléctrico de ese motor. A continuación multipliquemos las cifras de los dos valores obtenidos y el resultado de la operación será el valor de la potencia aparente (S), expresada en volt-ampere (VA) que desarrolla dicho motor y no precisamente su potencia activa (P) en watt (W). La cifra que se obtiene de la operación matemática de hallar el valor de la potencia aparente (S) que desarrolla un dispositivo será siempre superior a la que corresponde a la potencia activa (P), porque al realizar esa operación matemática no se está tomando en cuenta el valor del factor de potencia o coseno de “fi” (Cos

  14. La potencia activa (P) y la potencia aparente (S), es decir, potencia real de trabajo y la potencia total consumida por la carga o el consumidor conectado a un circuito eléctrico de corriente alterna.
