  1. BAB 5 TREE (Pohon) 179

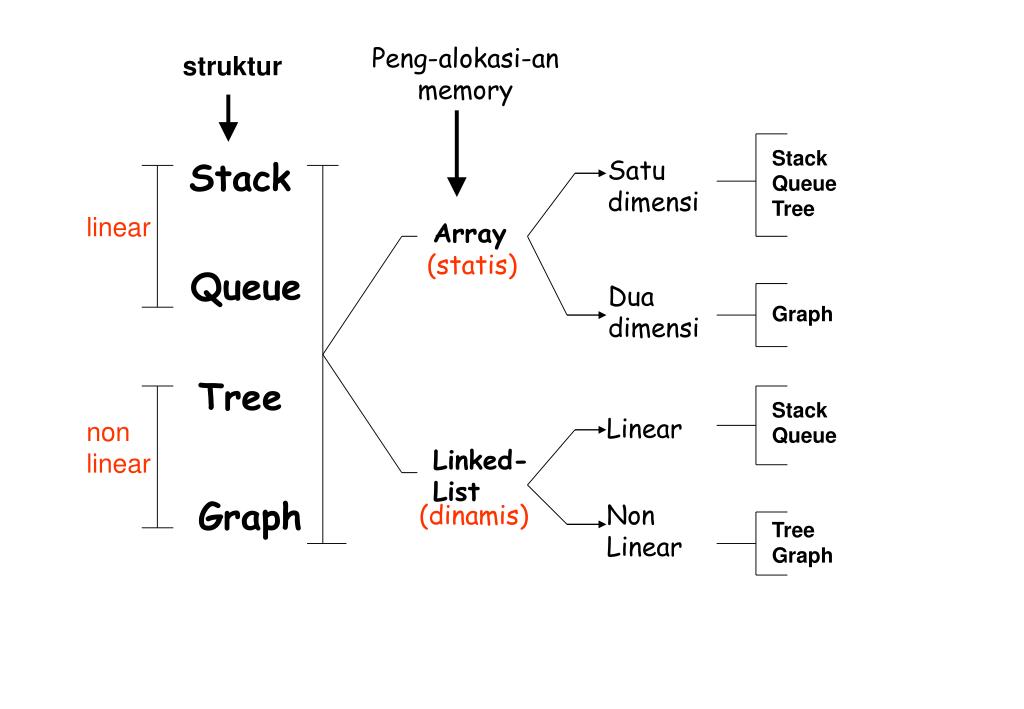

  2. Peng-alokasi-an memory struktur Stack Queue Tree Satu dimensi Stack linear Array (statis) Queue Dua dimensi Graph Tree Stack Queue Linear non linear Linked- List Graph (dinamis) Non Linear Tree Graph

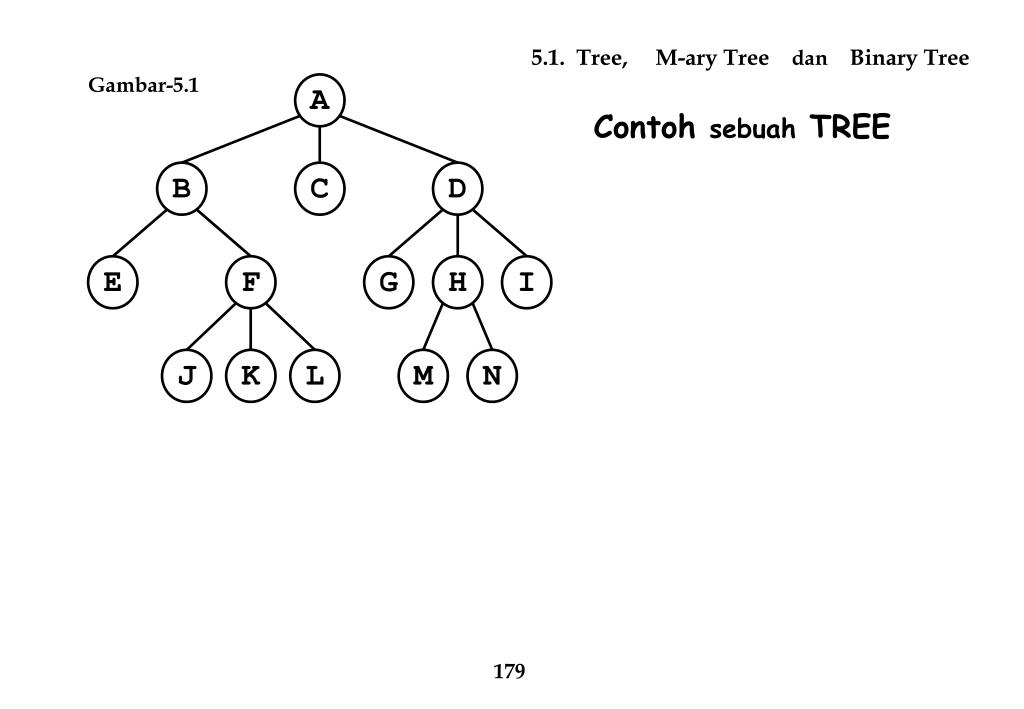

  3. A B C D E F G H I J K L M N 5.1. Tree, M-ary Tree dan Binary Tree Gambar-5.1 Contoh sebuah TREE 179

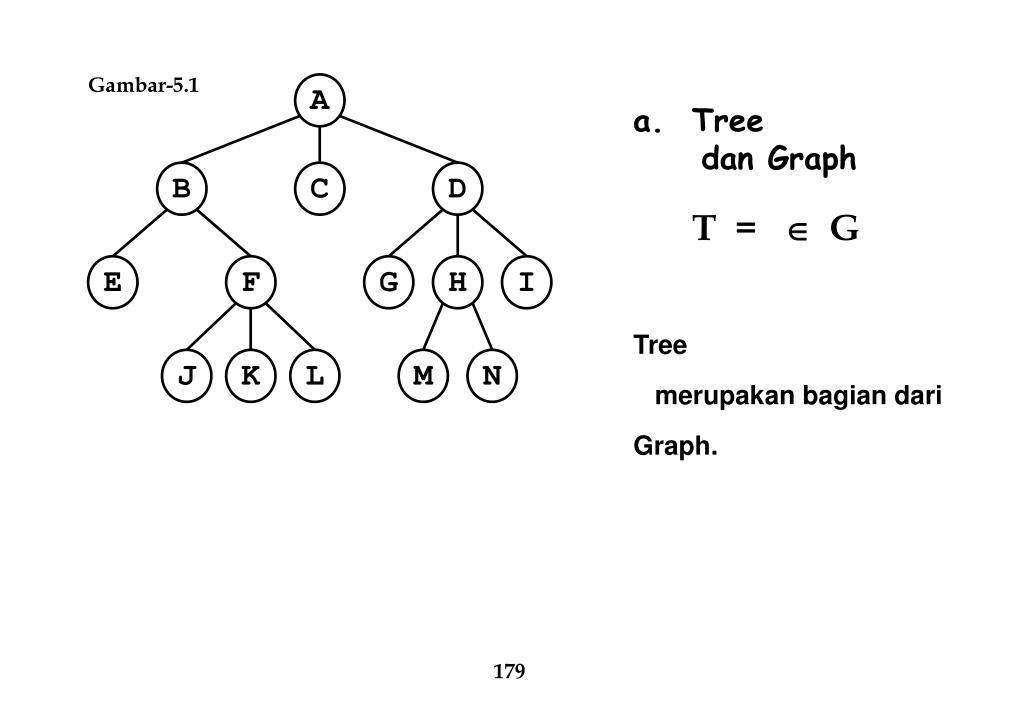

  4. A B C D E F G H I J K L M N Gambar-5.1 a. Tree dan Graph T =  G Tree merupakan bagian dari Graph. 179

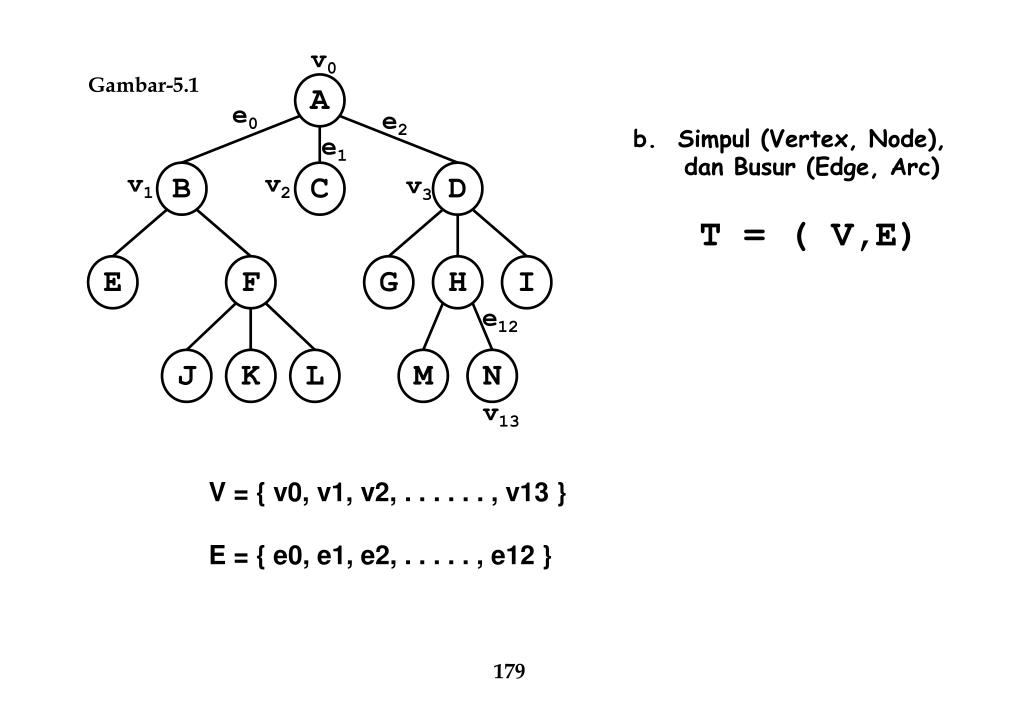

  5. v0 Gambar-5.1 e0 A e2 e1 v1 v2 v3 B C D e12 E F G H I v13 J K L M N b. Simpul (Vertex, Node), dan Busur (Edge, Arc) T = ( V,E) V = { v0, v1, v2, . . . . . . , v13 } E = { e0, e1, e2, . . . . . , e12 } 179

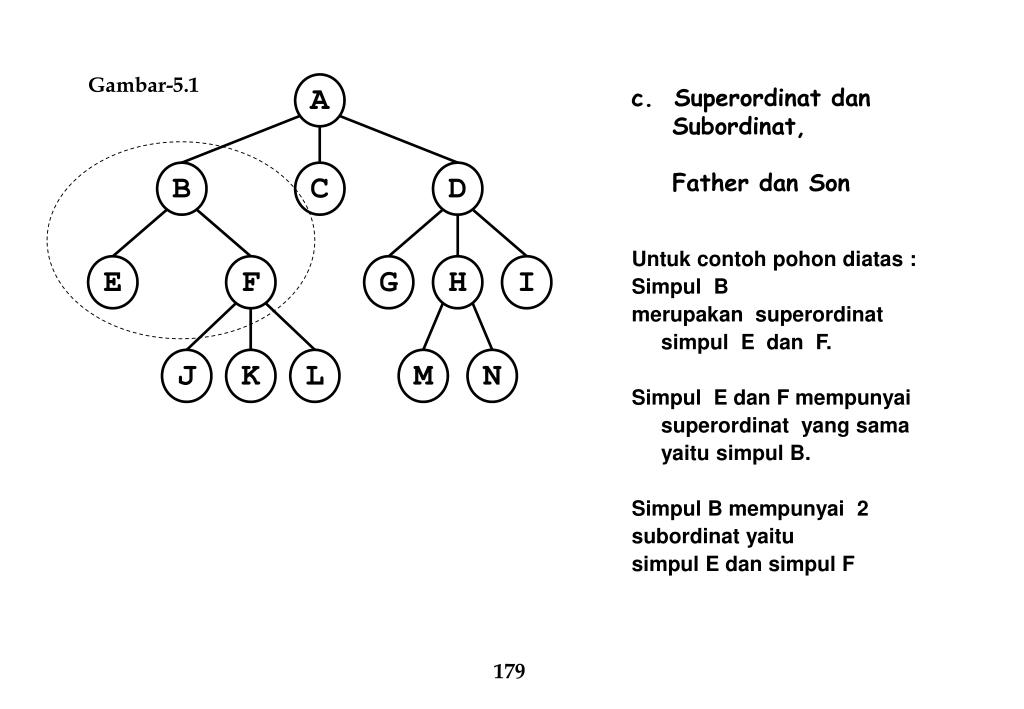

  6. A B C D E F G H I J K L M N Gambar-5.1 c. Superordinat dan Subordinat, Father dan Son Untuk contoh pohon diatas : Simpul B merupakan superordinat simpul E dan F. Simpul E dan F mempunyai superordinat yang sama yaitu simpul B. Simpul B mempunyai 2 subordinat yaitu simpul E dan simpul F 179

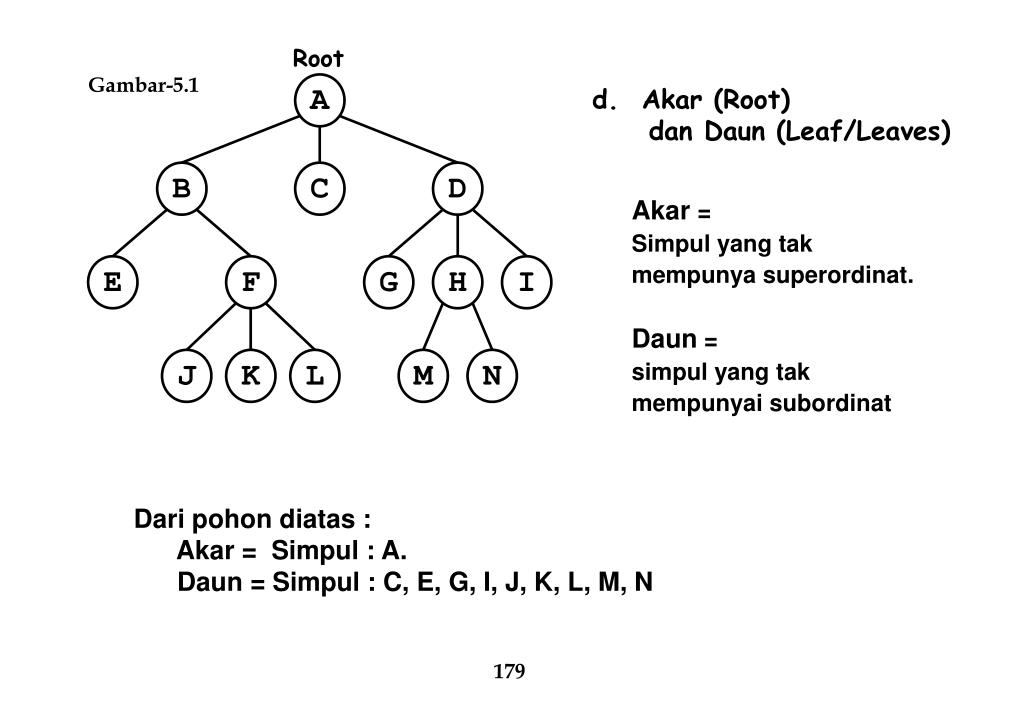

  7. A B C D E F G H I J K L M N Root Gambar-5.1 d. Akar (Root) dan Daun (Leaf/Leaves) Akar = Simpul yang tak mempunya superordinat. Daun = simpul yang tak mempunyai subordinat Dari pohon diatas : Akar = Simpul : A. Daun = Simpul : C, E, G, I, J, K, L, M, N 179

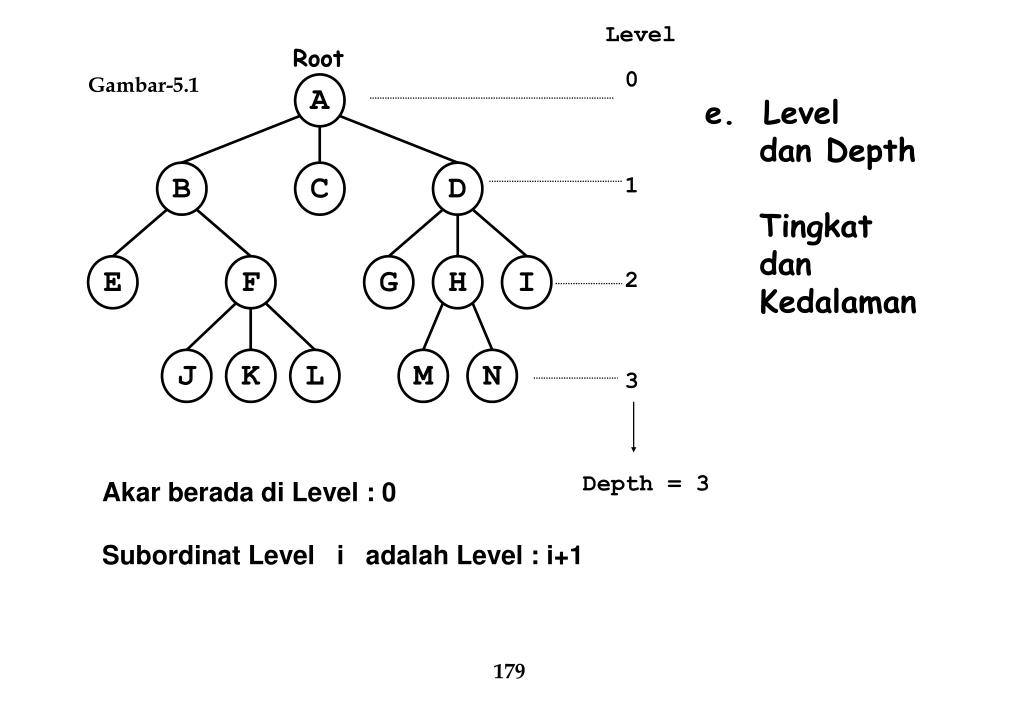

  8. A B C D E F G H I J K L M N Level Root 0 Gambar-5.1 e. Level dan Depth Tingkat dan Kedalaman 1 2 3 Depth = 3 Akar berada di Level : 0 Subordinat Level i adalah Level : i+1 179

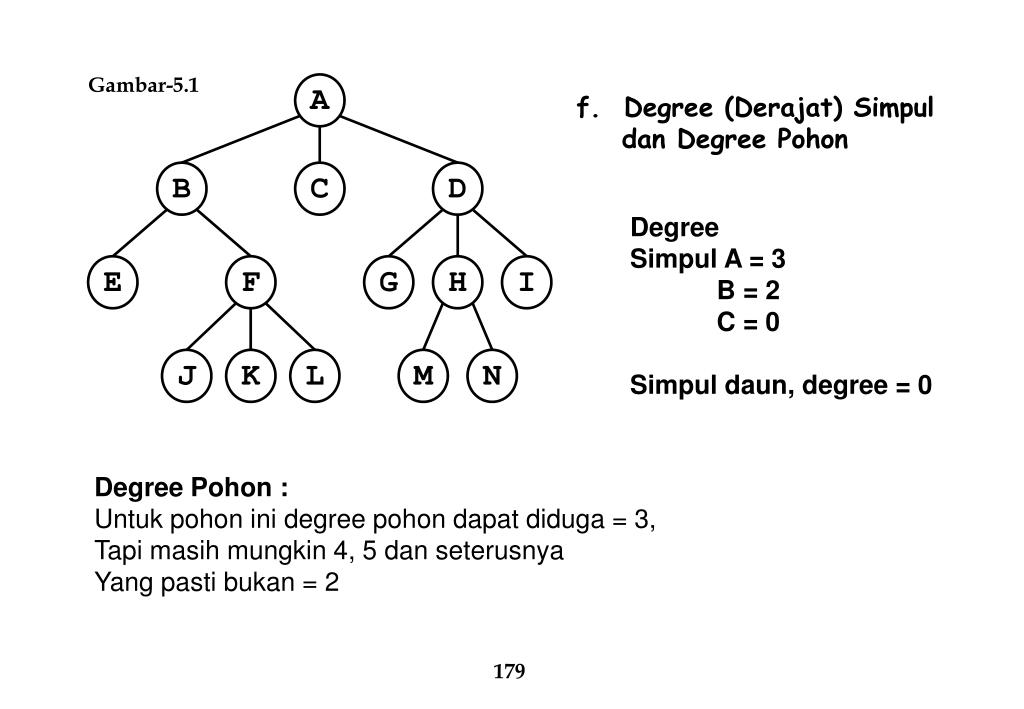

  9. A B C D E F G H I J K L M N Gambar-5.1 f. Degree (Derajat) Simpul dan Degree Pohon Degree Simpul A = 3 B = 2 C = 0 Simpul daun, degree = 0 Degree Pohon : Untuk pohon ini degree pohon dapat diduga = 3, Tapi masih mungkin 4, 5 dan seterusnya Yang pasti bukan = 2 179

  10. Pohon M-Ary dan Pohon Binary 179

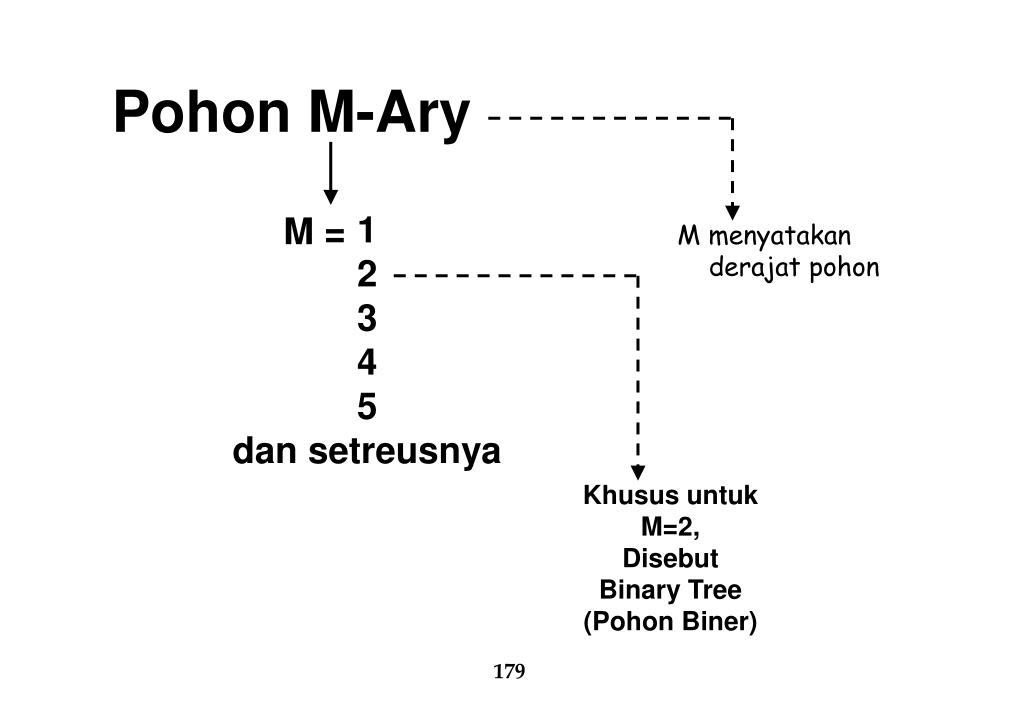

  11. Pohon M-Ary 1 2 3 4 5 dan setreusnya M = M menyatakan derajat pohon Khusus untuk M=2, Disebut Binary Tree (Pohon Biner) 179

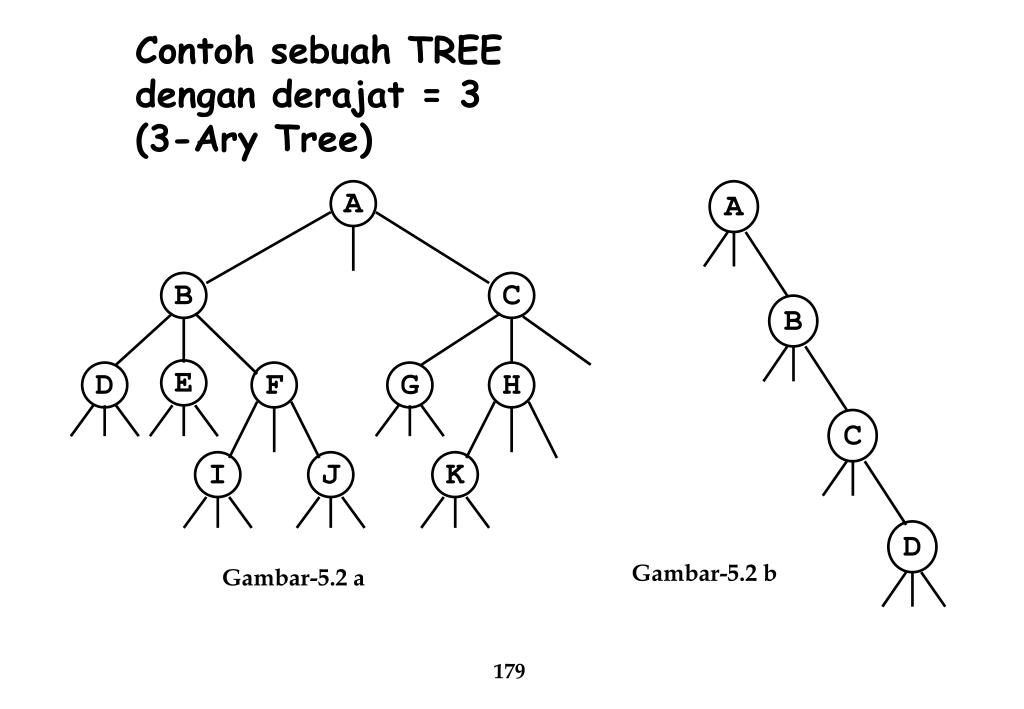

  12. A A B B C E D F G H C I J K D Contoh sebuah TREE dengan derajat = 3 (3-Ary Tree) Gambar-5.2 b Gambar-5.2 a 179

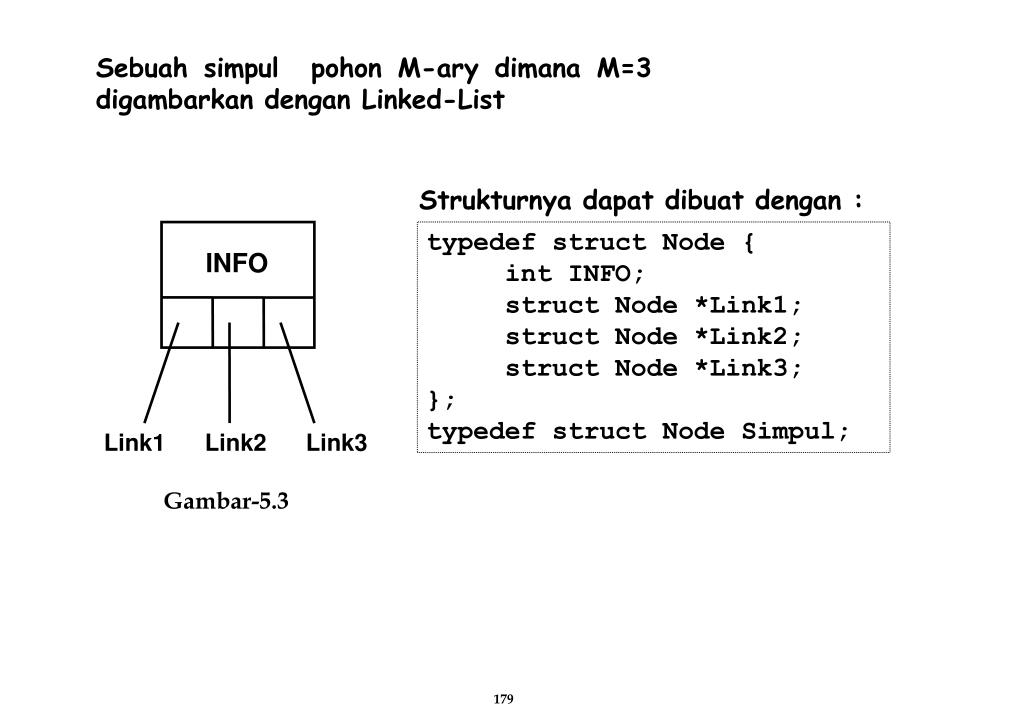

  13. INFO Link1 Link2 Link3 Sebuah simpul pohon M-ary dimana M=3 digambarkan dengan Linked-List Strukturnya dapat dibuat dengan : typedef struct Node { int INFO; struct Node *Link1; struct Node *Link2; struct Node *Link3; }; typedef struct Node Simpul; Gambar-5.3 179

  14. Pohon Binary 179

  15. INFO LEFT RIGHT Sebuah simpul Pohon Biner digambarkan dalam bentuk Linked-List Strukturnya dapat dibuat dengan : typedef struct Node { struct Node *LEFT; int INFO; struct Node *RIGHT; }; typedef struct NodeSimpul; Gambar-5.4 atau typedef struct Node { int INFO; struct Node *LEFT; struct Node *RIGHT; }; typedef struct NodeSimpul;

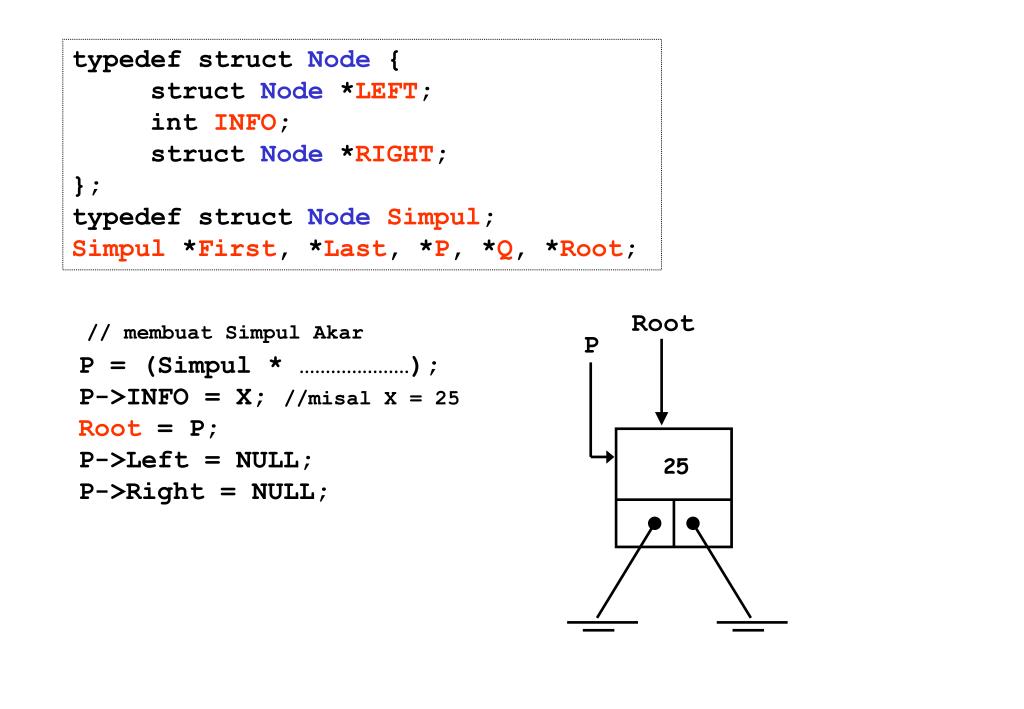

  16. Root P 25 typedef struct Node { struct Node *LEFT; int INFO; struct Node *RIGHT; }; typedef struct NodeSimpul; Simpul *First, *Last, *P, *Q, *Root; // membuat Simpul Akar P = (Simpul * …………………); P->INFO = X; //misal X = 25 Root = P; P->Left = NULL; P->Right = NULL;

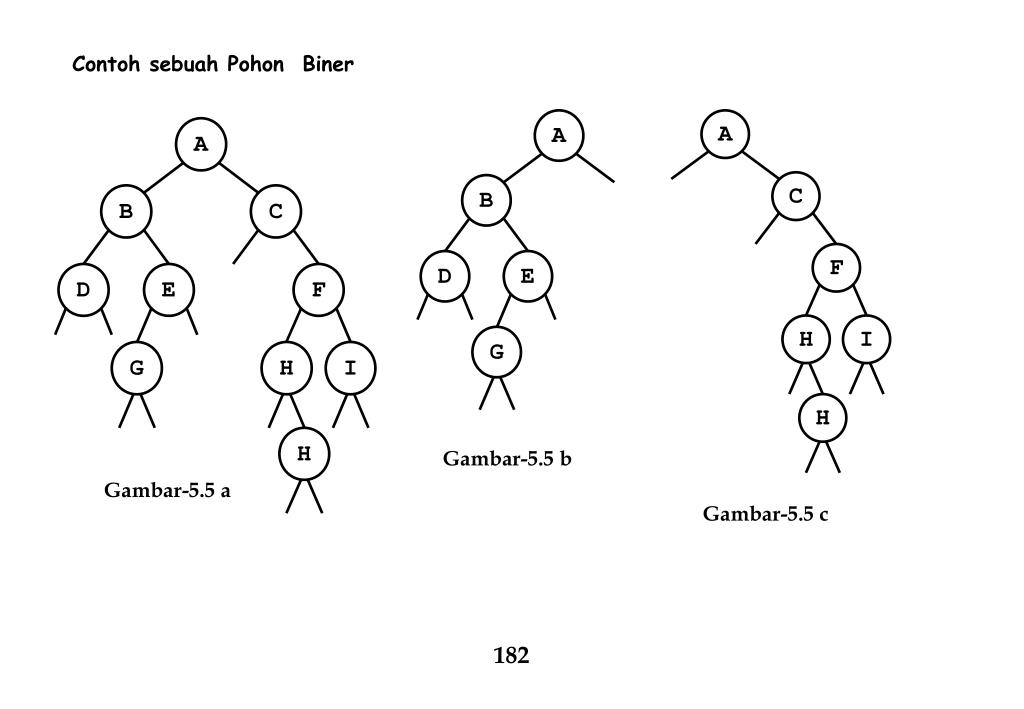

  17. A A A C B C B F D E F D E H I G H I G H H Contoh sebuah Pohon Biner Gambar-5.5 b Gambar-5.5 a Gambar-5.5 c 182

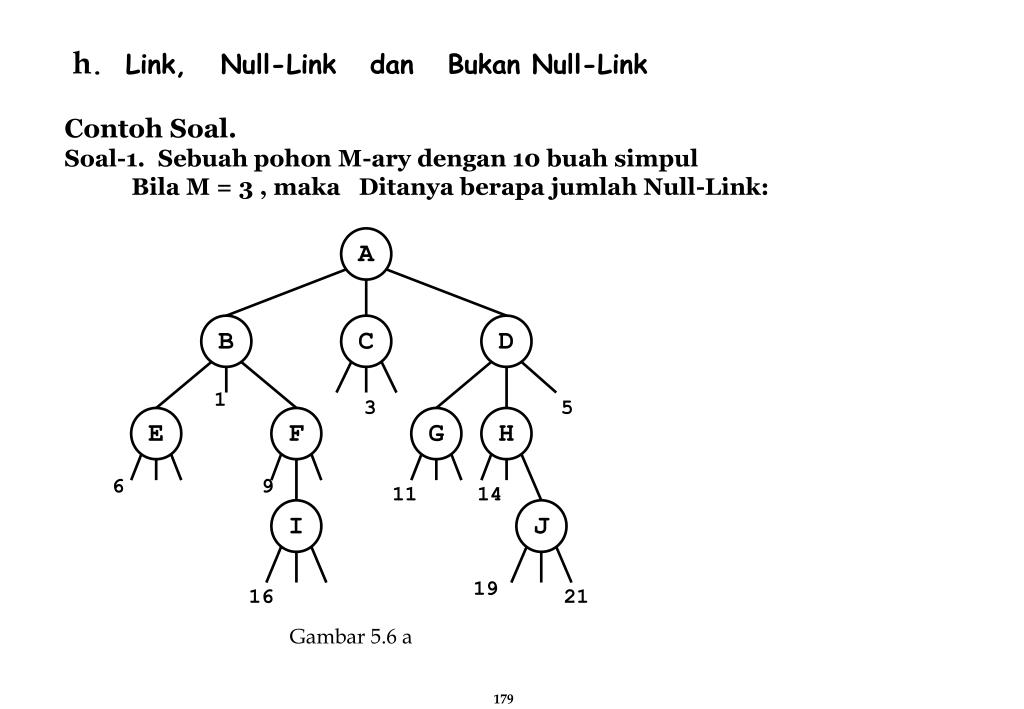

  18. A B C D 1 3 5 E F G H 6 9 11 14 I J 19 16 21 h. Link, Null-Link dan Bukan Null-Link Contoh Soal. Soal-1. Sebuah pohon M-ary dengan 10 buah simpul Bila M = 3 , maka Ditanya berapa jumlah Null-Link: Gambar 5.6 a 179

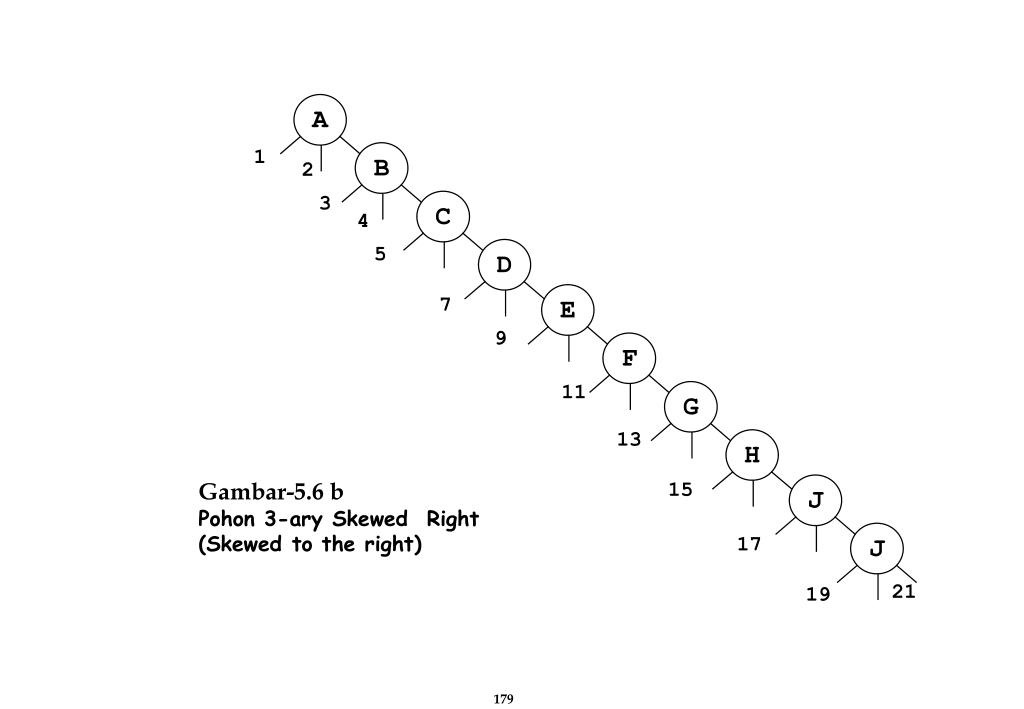

  19. 1 2 3 4 5 A 7 B C 9 D E 11 F G 13 H J 15 J 17 21 19 Gambar-5.6 b Pohon 3-ary Skewed Right (Skewed to the right) 179

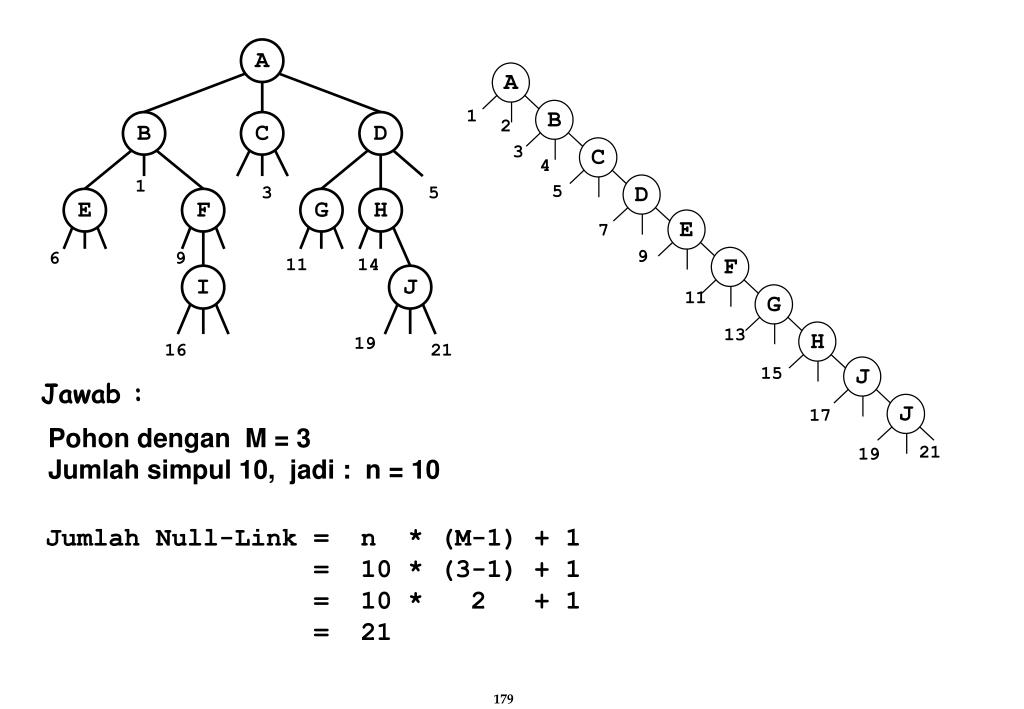

  20. A 1 2 3 B C D 4 5 A 1 3 5 7 B E F G H C 9 D E 6 9 11 14 11 F I J G 13 H J 19 16 21 15 J 17 21 19 Jawab : Pohon dengan M = 3 Jumlah simpul 10, jadi : n = 10 Jumlah Null-Link = n * (M-1) + 1 = 10 * (3-1) + 1 = 10 * 2 + 1 = 21 179

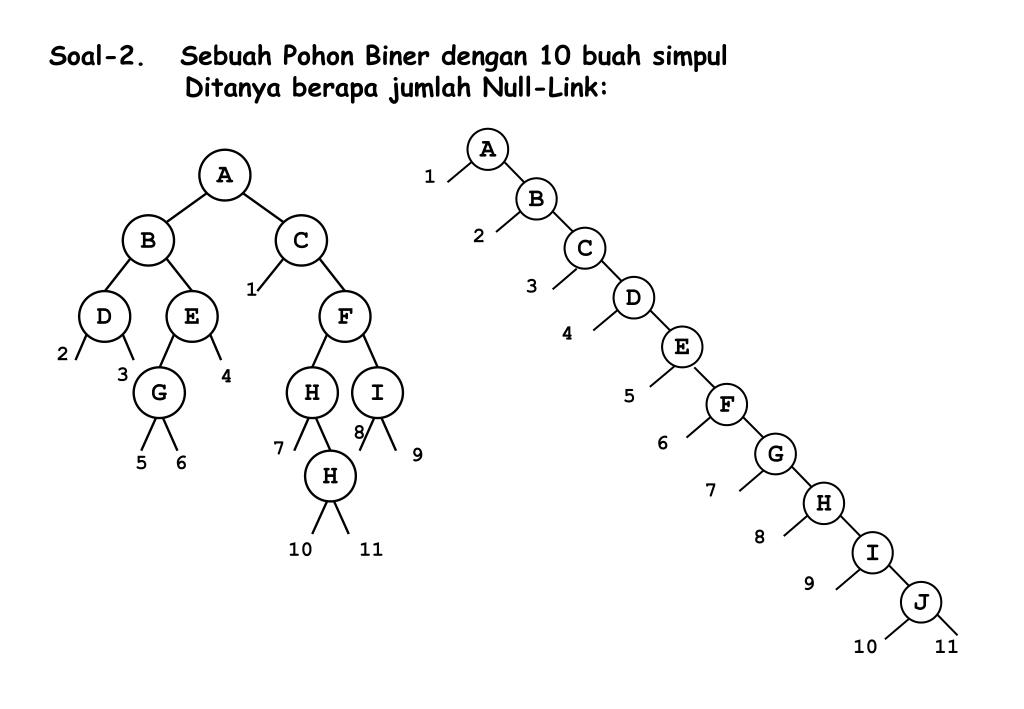

  21. A A 1 B B C 2 C 3 1 D D E F 4 E 2 3 4 G H I 5 F 8 6 7 G 9 5 6 H 7 H 8 I 10 11 9 J 10 11 Soal-2. Sebuah Pohon Biner dengan 10 buah simpul Ditanya berapa jumlah Null-Link:

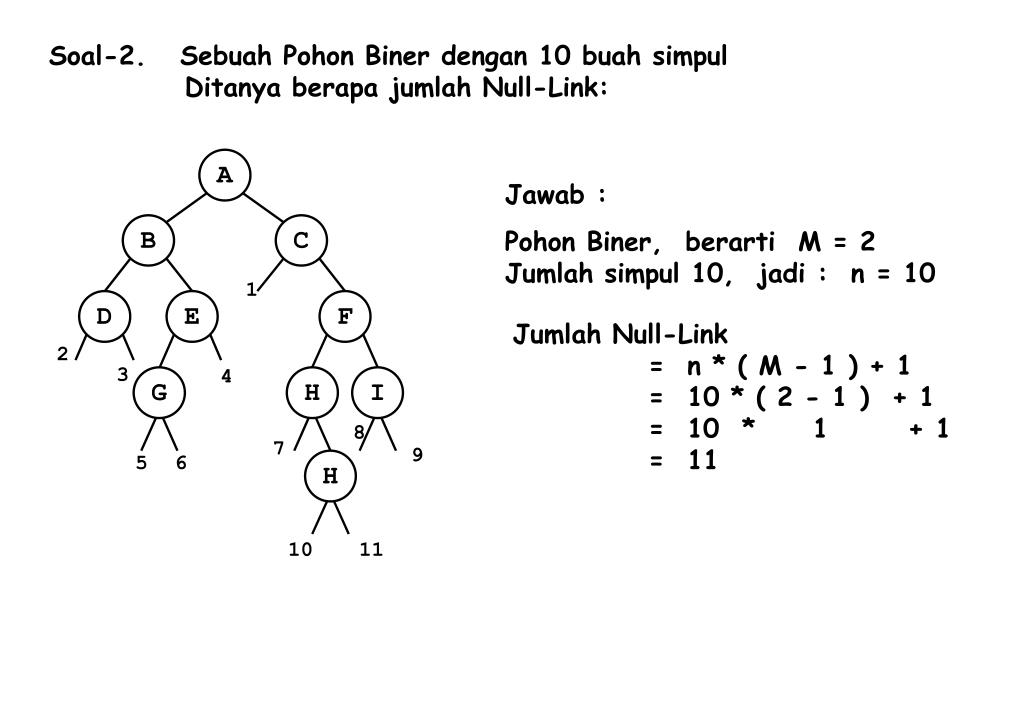

  22. A B C 1 D E F 2 3 4 G H I 8 7 9 5 6 H 10 11 Soal-2. Sebuah Pohon Biner dengan 10 buah simpul Ditanya berapa jumlah Null-Link: Jawab : Pohon Biner, berarti M = 2 Jumlah simpul 10, jadi : n = 10 Jumlah Null-Link = n * ( M - 1 ) + 1 = 10 * ( 2 - 1 ) + 1 = 10 * 1 + 1 = 11

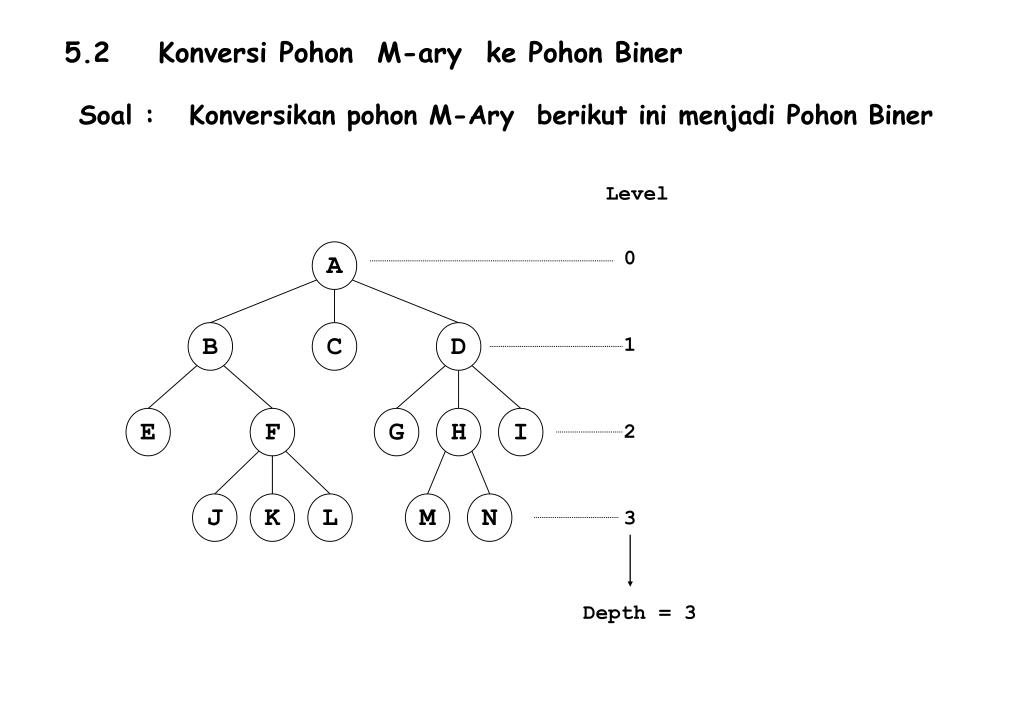

  23. A Level 0 B C D 1 2 E F G H I 3 J K L M N Depth = 3 5.2 Konversi Pohon M-ary ke Pohon Biner Soal : Konversikan pohon M-Ary berikut ini menjadi Pohon Biner

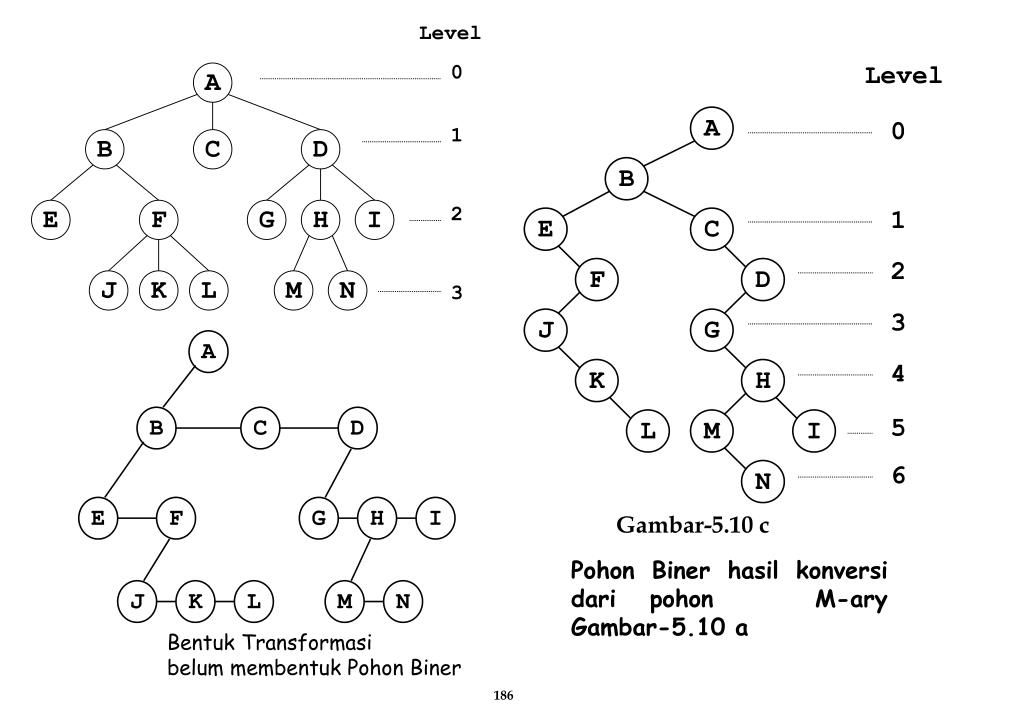

  24. A A B B C D E C E F G H I F D J G J K L M N K H A L M I B C D N E F G H I J K L M N Level 0 Level 0 1 2 1 2 3 3 4 5 6 Gambar-5.10 c Pohon Biner hasil konversi dari pohon M-ary Gambar-5.10 a Bentuk Transformasi belum membentuk Pohon Biner 186
