pedestal fluctuation

pedestal fluctuation. the nonlinear alteration effect. Zero field の結果で 800μm とか mean が変動してる。あれ。そう、あれ、 あれがどうして起こったの? pedestal の影響じゃない?って言う考え。 まーきっと、この線は薄いんだけど ね。いちを。. pedestal study motivation .

verlee
Download Presentation

pedestal fluctuation

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

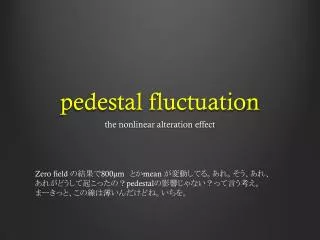

  1. pedestal fluctuation the nonlinear alterationeffect Zero field の結果で800μmとかmean が変動してる。あれ。そう、あれ、 あれがどうして起こったの?pedestalの影響じゃない?って言う考え。 まーきっと、この線は薄いんだけどね。いちを。

  2. pedestal study motivation Zero field run に於ける、North Armの800μmを越えるような変位は実際にチェンバーが物理的に動いた事に起因しているのであろうか?規格化したヒストグラムを拡大すると確かにmeanの位置は目視の範囲で数百μmズレている(図)。もし、このズレがfakeだとするとrawdata の段階でヒストグラムが目に見える変化をしている事からffittingの際のバックグランドがどうこうなどと言った解析のレベルのバグではなく、もっと下流の段階にバグが存在すると考えられる。まず3月と5月の間でアクシデンタルな変化があったと考えられるものは アクシデンタルなpedestalの採用にある。

  3. definition of the pedestal 荷電粒子がガスチェンバーを通過する際にガスをイオン化してエネルギーを失う。その電荷を集めて増幅したのちにADCとして観測する訳であるが、その増幅率はストリップによりばらつきが存在する。従ってストリップiの元の電荷q[i]は以下の式で与えられる。 q[i] = ADC[i] * gain[i] - pedestal[i] pedestal[i]と同じように、gain[i]をscrew upしていればq[i]の値もscrew upするのがわかる。そしてpedestalに於いて、そのrmsも大事であるが、その絶対値も重要であるのが上の式からわかります。実際のpedestalはrmsの分だけ広がっているので、絶対値を引いても完璧に引ききれないのですが、dynamicな測定が無いので仕方がありません。rmsがひどく広がっていない事を祈りつつ、それは分解能として受け入れます。 MuTrのpedestal は原則1日に数回更新され、もっとも新しいデータがその次のrunのpedestal として反映される。pedestal の測定は一回につき100 event/stripdata taking される。

  4. definition of the pedestal count MIP pedestal RMS pedestal peak channel 0 ADC channel MuTrはカソードチェンバーなので、その読み出しはDC電圧をかけて強制的にシグナルをマイナスにしている。 2048 [ch] = ADC max

  5. calibration data in the team of Zero field run on March Run9に於けるZero field run のデータ取得時期は以下の通りである、そのrunに使用されていたpedestal dataを見る事で、そのrunの信用性というか、なんだろう、、、とにかく、そこに注目してみる。 calibration に使用したデータ Run9 March Zero field ※ 統計的に3/10に取得したデータがメインである。 South-02Mar09_1922 North-03Mar09_1853 South-06Mar09_2150 North-06Mar09_2137 South-09Mar09_2234 South-10Mar09_2216 サイト内の情報が正しければこの時期のcalibration data は数日に一回しか取られていなかった。よって、North Arm におけるZero field March のデータは主にNorth-06Mar09_2137に取得されたcalibration data を用いて構成されている。

  6. North-06Mar09_2137 前回、取得した際のpedestal のパスルハイトと前回取得した分との差分であるdpedeがst2 octant 2で194という異常な値を示した意外は正常で安定なcalibration data であると言えると思う。

  7. Zero field May データ取得期間とcalibration data Run9 May Zero field ※ Zero field march と違い複数回に分けてデータ取得が行われた。 North-15May09_1020 North-17May09_0823 North-18May09_1819 North-19May09_064 North-22May09_1443 North-24May09_0209 North-26May09_0046 North-29May09_172 とりあえず、North Armだけでこんなにものcalibration data を取得していた。 North-30May09_1643

  8. North Arm Gain Result calibration は取ってもgainは取らない時がある。その時は-1としてdata が格納されている。

  9. March : result of the gain on North Arm St1 North-06Mar09_2137 octant 2 octant 7

  10. May : result of the gain on North Arm St1 All Octant is Almost Stable

  11. March : result of the gain on North Arm St2 All Octant is Almost Stable North-06Mar09_2137

  12. May : result of the gain on North Arm St2 All Octant is Almost Stable

  13. March : result of the gain on North Arm St3 All Octant is Almost Stable North-06Mar09_2137

  14. May : result of the gain on North Arm St3 All Octant is Almost Stable

  15. North Arm Pedestal Result

  16. March : result of the pedestal North Arm St1 North st1 octant 2 は次のpedestalの値が20ch分変改している。これはZeo fieldのrun 中に何かしろの効果でpedestalが変化した事をしめす。 North-06Mar09_2137

  17. May : result of the pedestal North Arm St1 All Octant is Almost Stable using zero field data taking

  18. March : result of the pedestal North Arm St2 North st2 octant 2 はzero field data taking 前のpedestalの値が20ch分変改している。これはZeo fieldのrun 中に何かしろの効果でpedestalが変化した事をしめす。 North-06Mar09_2137

  19. May : result of the pedestal North Arm St2 All Octant is Almost Stable using zero field data taking

  20. March : result of the pedestal North Arm St3 All Octant is Almost Stable North-06Mar09_2137

  21. May : result of the pedestal North Arm St3 All Octant is Almost Stable using zero field data taking

  22. North Arm Pedestal RMS Result

  23. March : result of RMS North Arm St1 North-06Mar09_2137

  24. May : result of RMS North Arm St1 using zero field data taking

  25. March : result of RMS North Arm St2 North-06Mar09_2137

  26. May : result of RMS North Arm St2 using zero field data taking

  27. March : result of RMS North Arm St3 North-06Mar09_2137

  28. May : result of RMS North Arm St3 using zero field data taking

  29. これまで、North Arm のZero field run前後に於けるpedestal の結果、 station2,3に関しては pedestal, RMS, gain の全てに於いてstableだったと言える。そして、不安要素が残るとしたstation 1のoctan2とoctant7だ。station1-octant2 はmarchの高統計のrunに使用された。pedestalのdataに於いてgainがΔ2、pedestal がΔ20ch、RMSが8と他のものと比べ不安定であった。またstation1 – octant7はRMSが14と跳ね上がった。これ等のpedestalの変化がresidualの変位にどの程度影響を及ぼすかはわからない。よって参考までにsouthのpedestal

  30. South Arm Gain Result calibration は取ってもgainは取らない時がある。その時は-1としてdata が格納されている。

  31. March : result of the gain on South Arm St1 using zero field data taking

  32. May : result of the gain on South Arm St1

  33. March : result of the gain on South Arm St2 using zero field data taking

  34. May : result of the gain on South Arm St2

  35. March : result of the gain on South Arm St3 using zero field data taking

  36. May : result of the gain on South Arm St2 zero field 的には関係nothing

  37. South Arm RMS Result calibration は取ってもgainは取らない時がある。その時は-1としてdata が格納されている。

  38. using zero field data taking

  39. using zero field data taking

  40. using zero field data taking

  41. North Arm と South Arm の pedestal の状態を比べて 僕が探しているものは、zero field north の巨大変位の原因。south の変位は全体的に安定というか200μm以内に収まってるので、northarmにだけ見られる特徴を探す。よって、このpedestal studyをいいように解釈すればRMSは対して変位に効果はなく。gainはnorth station2, octant7で変動していたのでgain がおかしいと変位に影響すると考えれば。。 変なgainのoctant はmskできるハムニダ???
