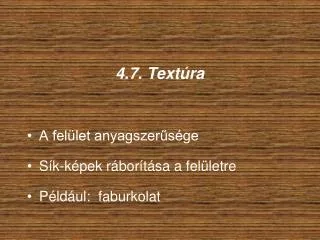

  1. 4.7. Textúra • A felület anyagszerűsége • Sík-képek ráborítása a felületre • Például: faburkolat

  2. Textúrák Változatos felületekre bitlapos (bittérképes), procedurális-, 3D-textúrák Bitlapos textúra: színes négyzet [ 0  u, v  1]  C // = {r, g, b} Felület textúrázása: textúra  geometriai modell  KPP, vagy textúra  KPP

  3. Felületek paraméterezése • Egy textúra- négyzet leképezése felület-elemekre: TextúraKR  VKR (SKR) • gömbre, hengerre, háromszögre: képlettel • Bonyolultabb felületeknél - befoglaló közvetítő felület-elem: gömb, stb; - textúra  közvetítő-elem: „paraméterezés” - közvetítő-elem  felület; merőleges vetítés

  4. Gömb „paraméterezése” • Textúra leképezése egy gömb felületére: (u,v)= (x,y,z) • Az r sugarú gömb: x() = r  sin cos ; 0 < r y() = r  sin sin; 0  0  2 z() = r  cos;. • u = / (2), v = /  jelöléssel: 0  u, v  1, x(u, v) = r  sin(v)  cos(2u), y(u, v) = r  sin(v)  sin(2u), z(u, v) = r  cos(v), • Inverze: u = atan2(x, y) / (2); v = arccos(z / r) / ;

  5. Henger „paraméterezése” • Textúra leképezése egy henger felületére : (u,v)= (x,y,z) • Az r sugarú, H magasságú henger: x (h) = r  cos, 0 < r y (h) = r  sin, 0  2 z (h) = h; 0  h H. • u = / (2), v = h / H jelöléssel 0  u, v  1, • x(u, v) = r  cos(2u), y(u, v) = r  sin(2u), z(u, v) = v H, • Inverze: u = atan2(x, y) / (2); v = z / H;

  6. Háromszög paraméterezése • Textúra háromszög leképezése egy VKR háromszögre:Ti = (ui, vi) = [ui, vi, 0, 1]  Vi = [xi, yi, zi, 1]; i = 1, 2, 3 • Affin transzformációval: P Ti = Vi ; P = { pik } ( p11 p12 p13 p14 )  ( ui ) = ( xi); i = 1, 2, 3| p21 p22 p23 p24 | | vi | = | yi | | p31 p32 p33 p34 | | 0 | = | zi | ( 0 0 0 1 ) ( 1 ) = ( 1 ); (p*4): T1 eltolása V1 -be • 9 egyenlet, 9 ismeretlen • Az inverz leképezés hasonlóan: P’ Vi = Ti

  7. A textúra-piramis • A tárgyak különböző nagyításainál a textúra részletessége is eltér

  8. Ami még kimaradt … • Árnyék és átlátszóság • Különleges leképezések • Bucka • Környezet • Stb.
