  1. Paralelné algoritmy

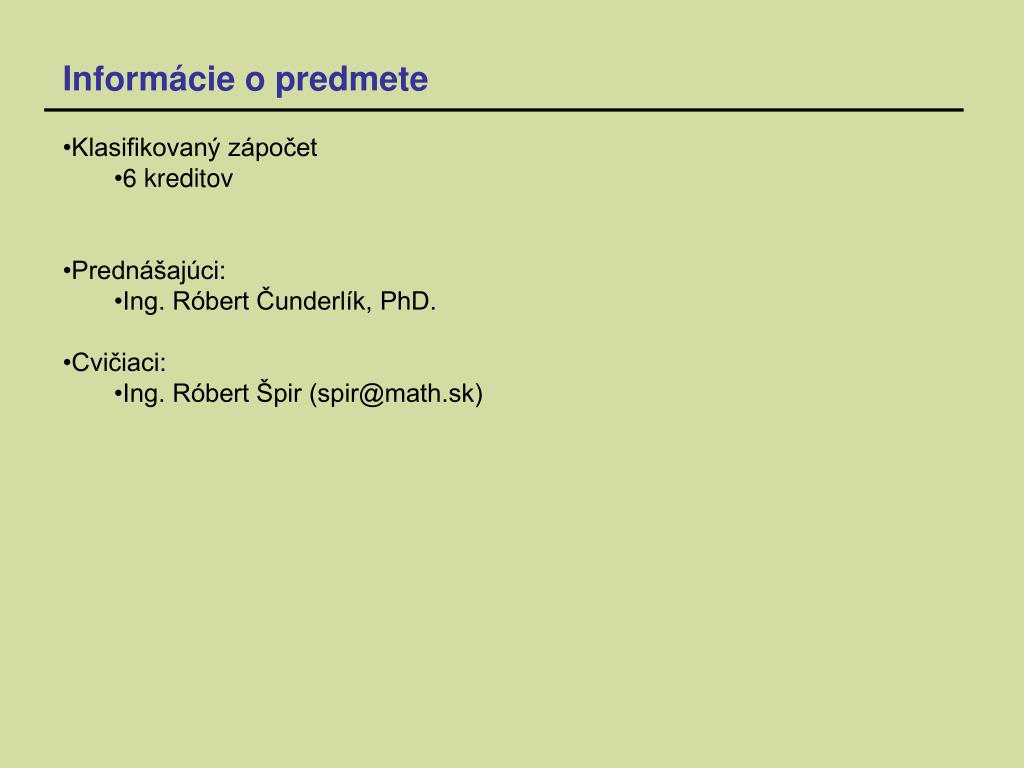

  2. Informácie o predmete • Klasifikovaný zápočet • 6 kreditov • Prednášajúci: • Ing. Róbert Čunderlík, PhD. • Cvičiaci: • Ing. Róbert Špir (spir@math.sk)

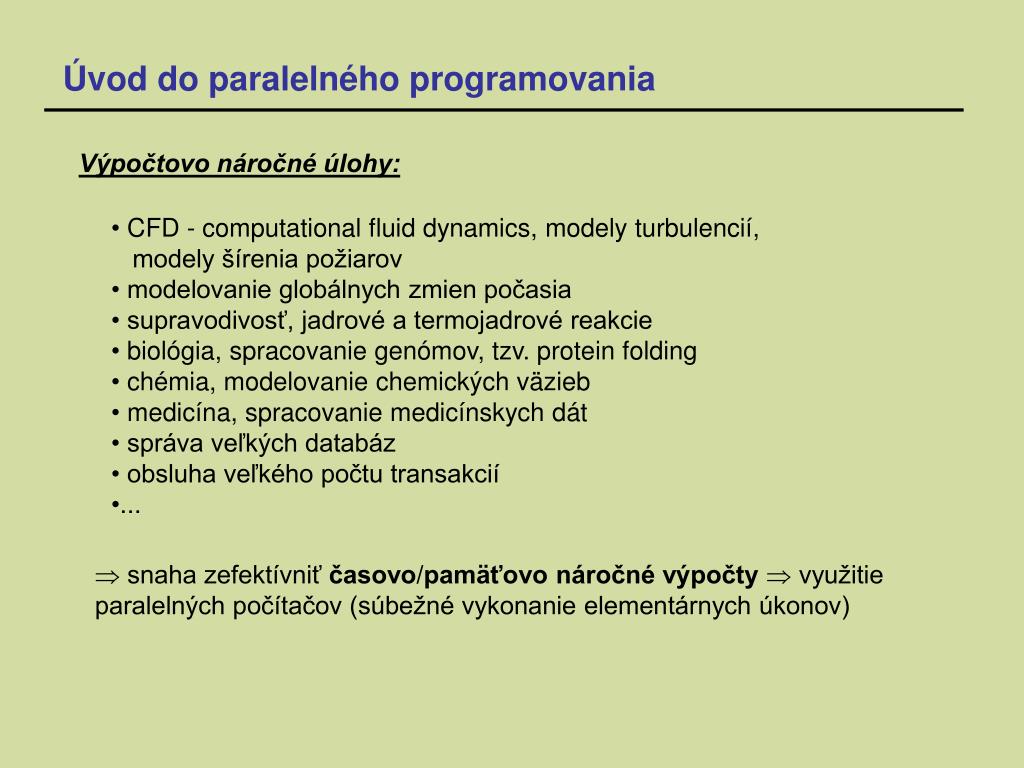

  3. CFD - computational fluid dynamics, modely turbulencií, • modely šírenia požiarov • modelovanie globálnych zmien počasia • supravodivosť, jadrové a termojadrové reakcie • biológia, spracovanie genómov, tzv. protein folding • chémia, modelovanie chemických väzieb • medicína, spracovanie medicínskych dát • správa veľkých databáz • obsluha veľkého počtu transakcií • ... Úvod do paralelnéhoprogramovania Výpočtovo náročné úlohy:  snaha zefektívniť časovo/pamäťovo náročné výpočty  využitie paralelných počítačov (súbežné vykonanie elementárnych úkonov)

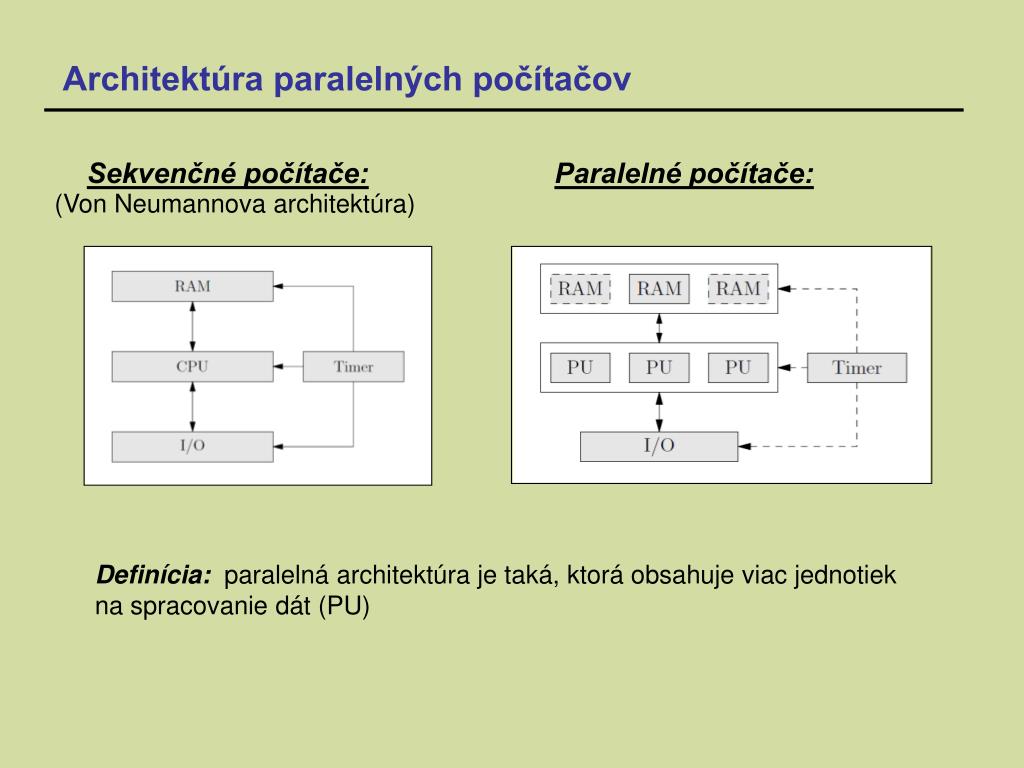

  4. Paralelné počítače: (Von Neumannova architektúra) Architektúra paralelných počítačov Sekvenčné počítače: Definícia: paralelná architektúra je taká, ktorá obsahuje viac jednotiek na spracovanie dát (PU)

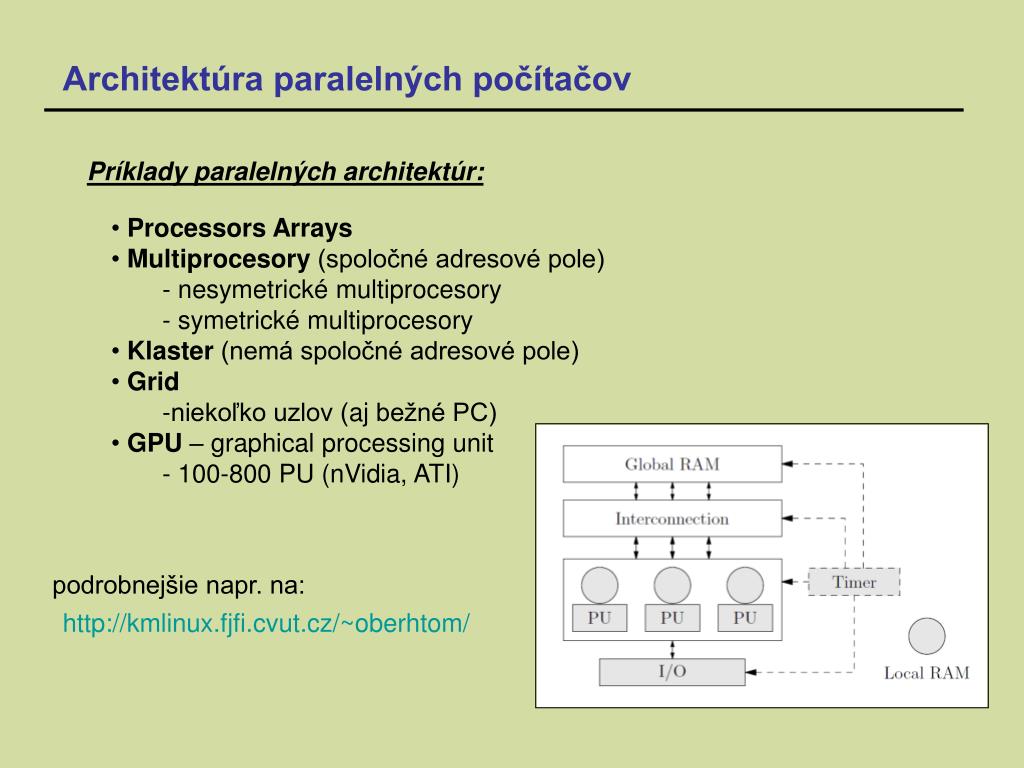

  5. Processors Arrays • Multiprocesory (spoločné adresové pole) • nesymetrické multiprocesory • symetrické multiprocesory • Klaster (nemá spoločné adresové pole) • Grid • niekoľko uzlov (aj bežné PC) • GPU – graphical processing unit • - 100-800 PU (nVidia, ATI) Architektúra paralelných počítačov Príklady paralelných architektúr: podrobnejšie napr. na: http://kmlinux.fjfi.cvut.cz/~oberhtom/

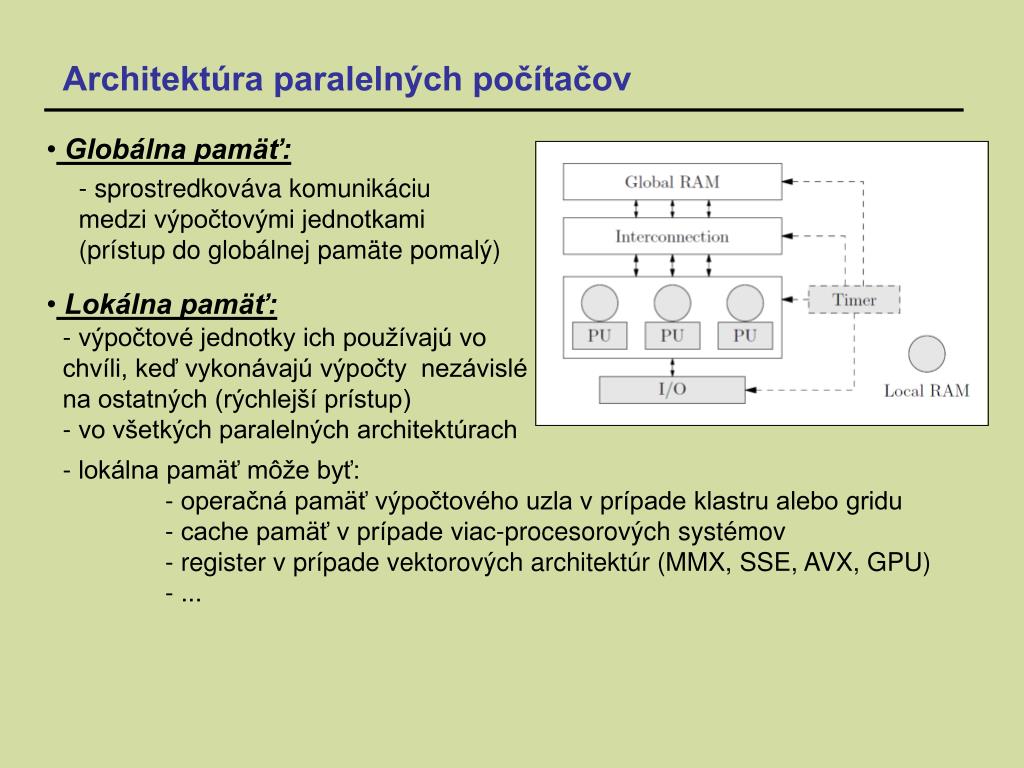

  6. sprostredkováva komunikáciu medzi výpočtovými jednotkami • (prístup do globálnej pamäte pomalý) Architektúra paralelných počítačov • Lokálna pamäť: • výpočtové jednotky ich používajú vo chvíli, keď vykonávajú výpočty nezávislé na ostatných (rýchlejší prístup) • vo všetkých paralelných architektúrach Globálna pamäť: • lokálna pamäť môže byť: • operačná pamäť výpočtového uzla v prípade klastru alebo gridu • cache pamäť v prípade viac-procesorových systémov • register v prípade vektorových architektúr (MMX, SSE, AVX, GPU) • ...

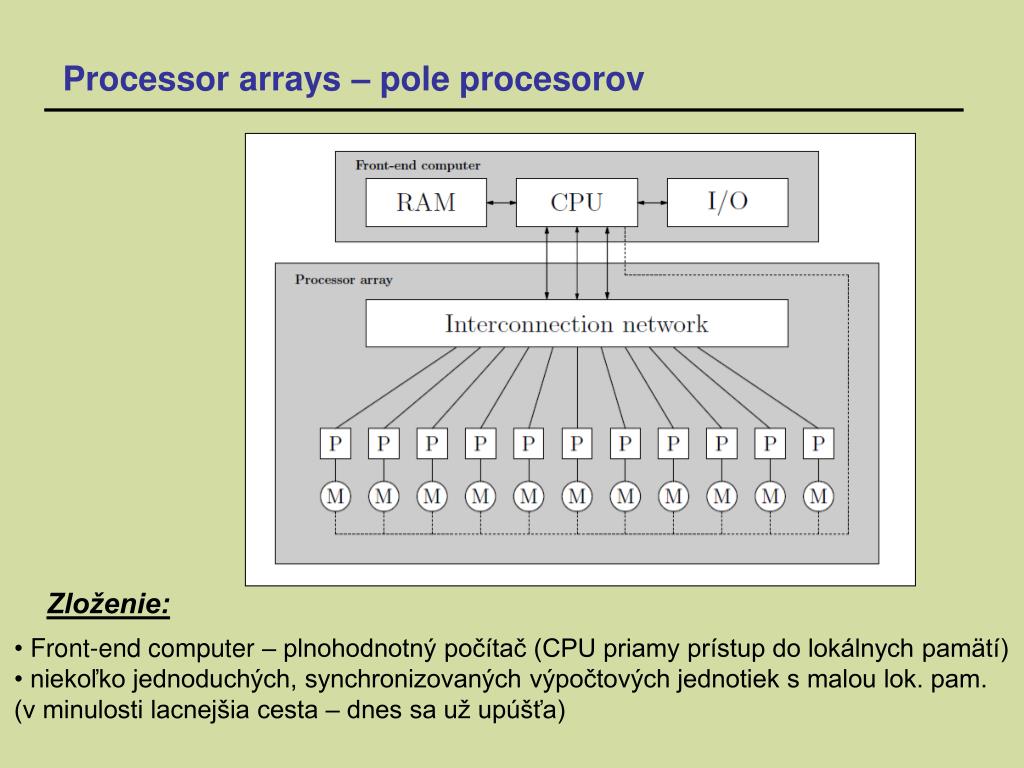

  7. Processor arrays – pole procesorov Zloženie: • Front-end computer – plnohodnotný počítač (CPU priamy prístup do lokálnych pamätí) • niekoľko jednoduchých, synchronizovaných výpočtových jednotiek s malou lok. pam. • (v minulosti lacnejšia cesta – dnes sa už upúšťa)

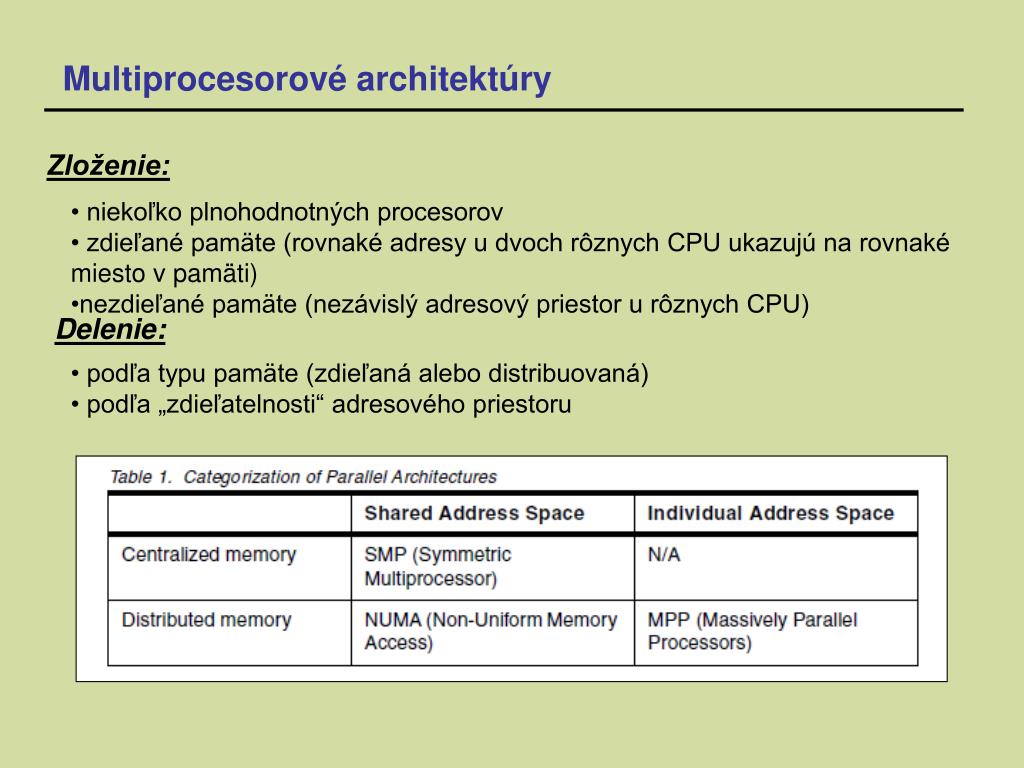

  8. niekoľko plnohodnotných procesorov • zdieľané pamäte (rovnaké adresy u dvoch rôznych CPU ukazujú na rovnaké miesto v pamäti) • nezdieľané pamäte (nezávislý adresový priestor u rôznych CPU) Multiprocesorové architektúry Delenie: • podľa typu pamäte (zdieľaná alebo distribuovaná) • podľa „zdieľatelnosti“ adresového priestoru Zloženie:

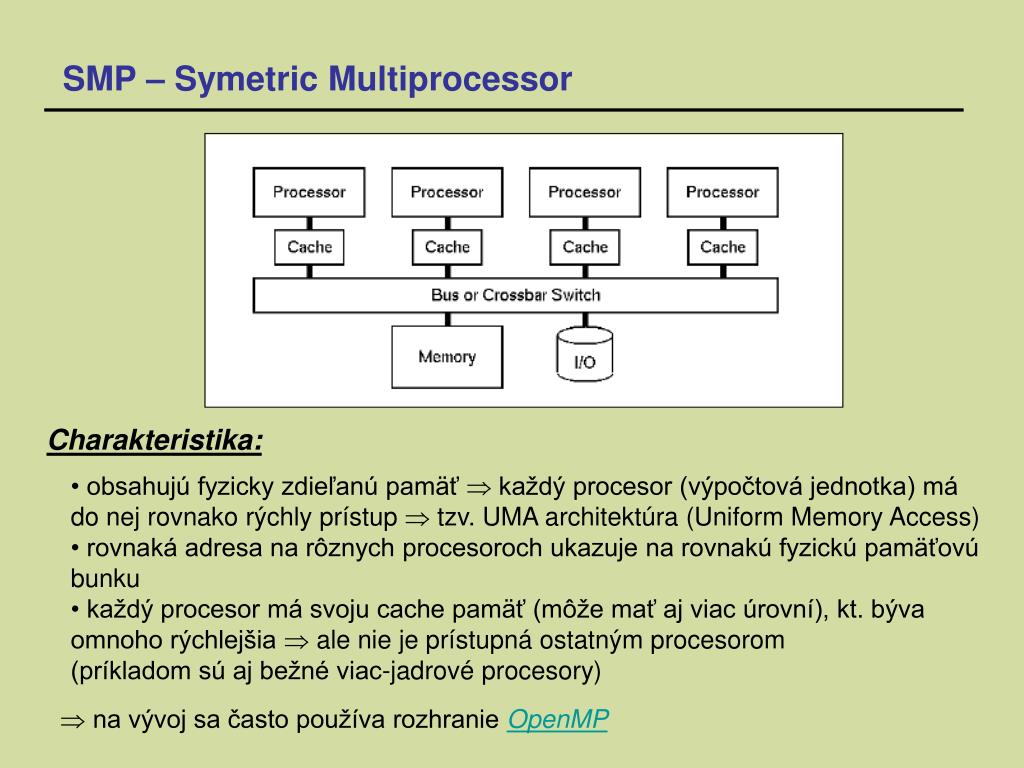

  9. SMP – Symetric Multiprocessor Charakteristika: • obsahujú fyzicky zdieľanú pamäť  každý procesor (výpočtová jednotka) má do nej rovnako rýchly prístup  tzv. UMA architektúra (Uniform Memory Access) • rovnaká adresa na rôznych procesoroch ukazuje na rovnakú fyzickú pamäťovú bunku • každý procesor má svoju cache pamäť (môže mať aj viac úrovní), kt. býva omnoho rýchlejšia  ale nie je prístupná ostatným procesorom • (príkladom sú aj bežné viac-jadrové procesory)  na vývoj sa často používa rozhranie OpenMP

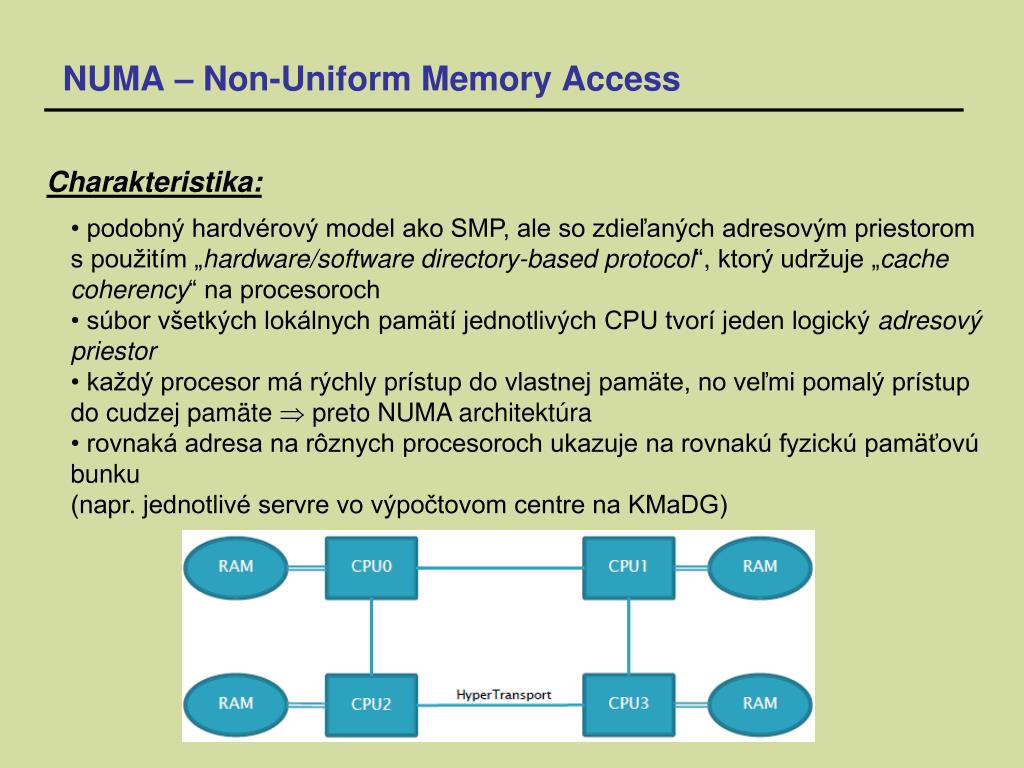

  10. podobný hardvérový model ako SMP, ale so zdieľaných adresovým priestorom s použitím „hardware/software directory-based protocol“, ktorý udržuje „cache coherency“ na procesoroch • súbor všetkých lokálnych pamätí jednotlivých CPU tvorí jeden logický adresový priestor • každý procesor má rýchly prístup do vlastnej pamäte, no veľmi pomalý prístup do cudzej pamäte  preto NUMA architektúra • rovnaká adresa na rôznych procesoroch ukazuje na rovnakú fyzickú pamäťovú bunku • (napr. jednotlivé servre vo výpočtovom centre na KMaDG) NUMA – Non-Uniform Memory Access Charakteristika:

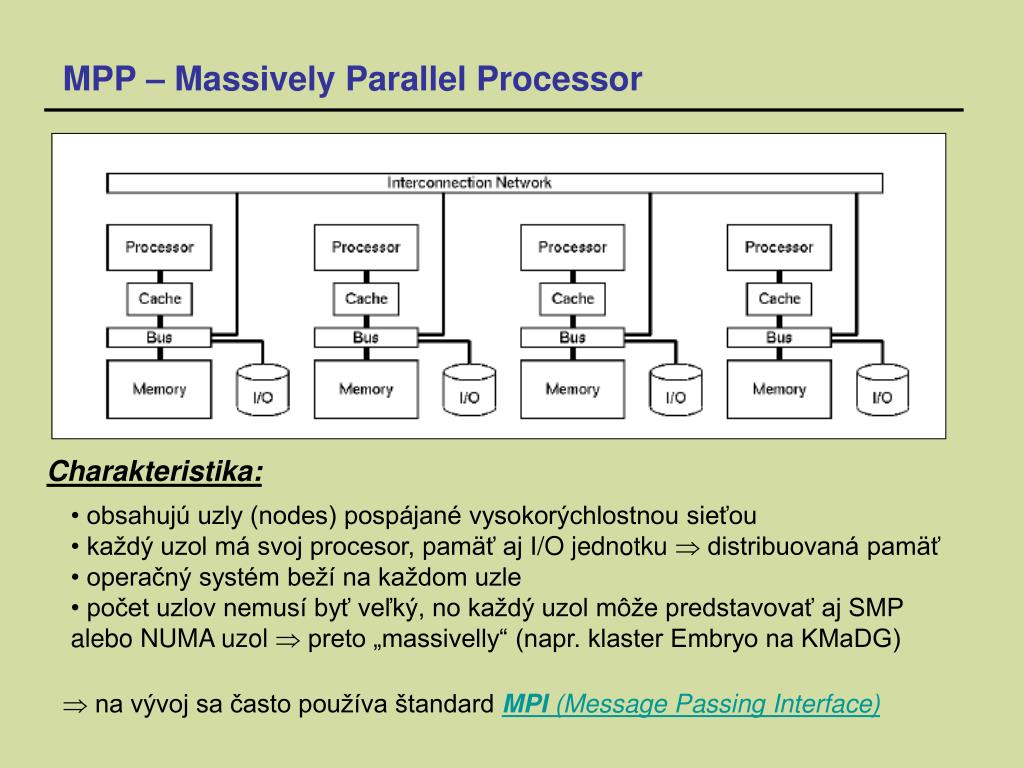

  11. MPP – Massively Parallel Processor Charakteristika: • obsahujú uzly (nodes) pospájané vysokorýchlostnou sieťou • každý uzol má svoj procesor, pamäť aj I/O jednotku  distribuovaná pamäť • operačný systém beží na každom uzle • počet uzlov nemusí byť veľký, no každý uzol môže predstavovať aj SMP alebo NUMA uzol  preto „massivelly“ (napr. klaster Embryo na KMaDG)  na vývoj sa často používa štandard MPI (Message Passing Interface)

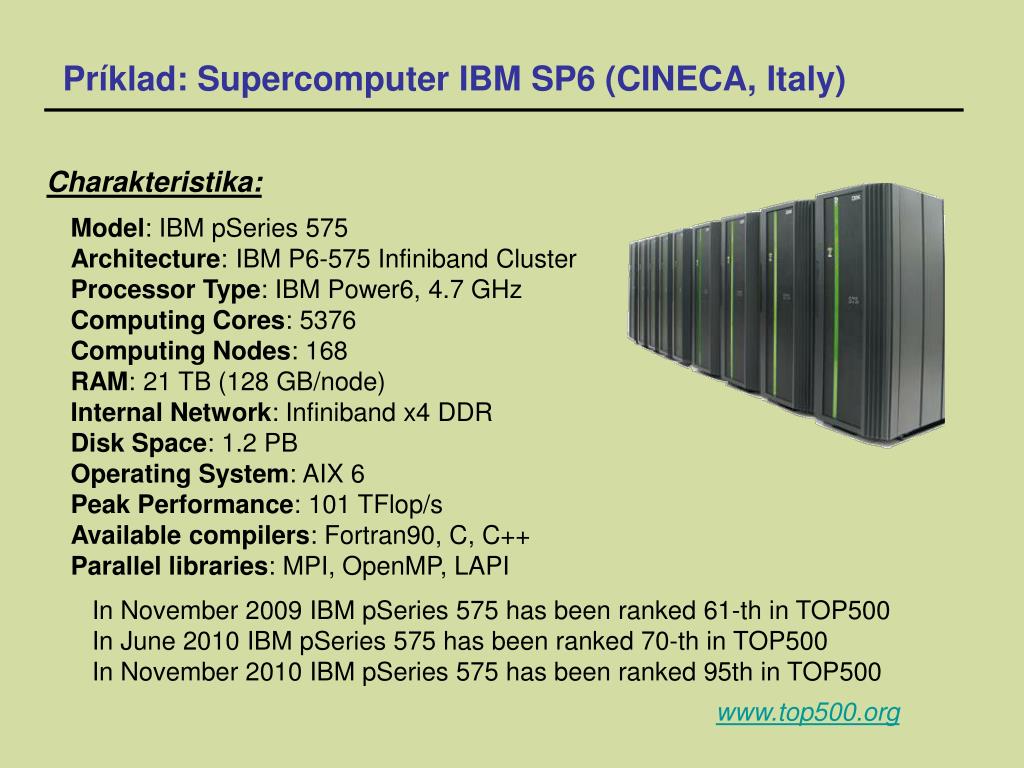

  12. Model: IBM pSeries 575Architecture: IBM P6-575 Infiniband ClusterProcessor Type: IBM Power6, 4.7 GHzComputing Cores: 5376Computing Nodes: 168RAM: 21 TB (128 GB/node)Internal Network: Infiniband x4 DDRDisk Space: 1.2 PBOperating System: AIX 6Peak Performance: 101 TFlop/sAvailable compilers: Fortran90, C, C++Parallel libraries: MPI, OpenMP, LAPI In November 2009 IBM pSeries 575 has been ranked 61-thin TOP500 In June 2010 IBM pSeries 575 has been ranked 70-th in TOP500 In November 2010 IBM pSeries 575 has been ranked 95th in TOP500 Príklad: Supercomputer IBM SP6 (CINECA, Italy) Charakteristika: www.top500.org

  13. spájanie aj bežných PC s cieľom zvýšiť efektívnosť výpočtov • väčšinou realizácia sekvenčných programov, no aj paralelné výpočty (MPI) GRID computing • v rámci Európy: DataGrid (2002 – 2004) EGEE I, II, III (2004 – 2010) www.egi.eu EGI – European Grid Infrastruction(from 8 Feb 2010) • na Slovensku: SlovakGrid • univerzitné (akademické) gridy

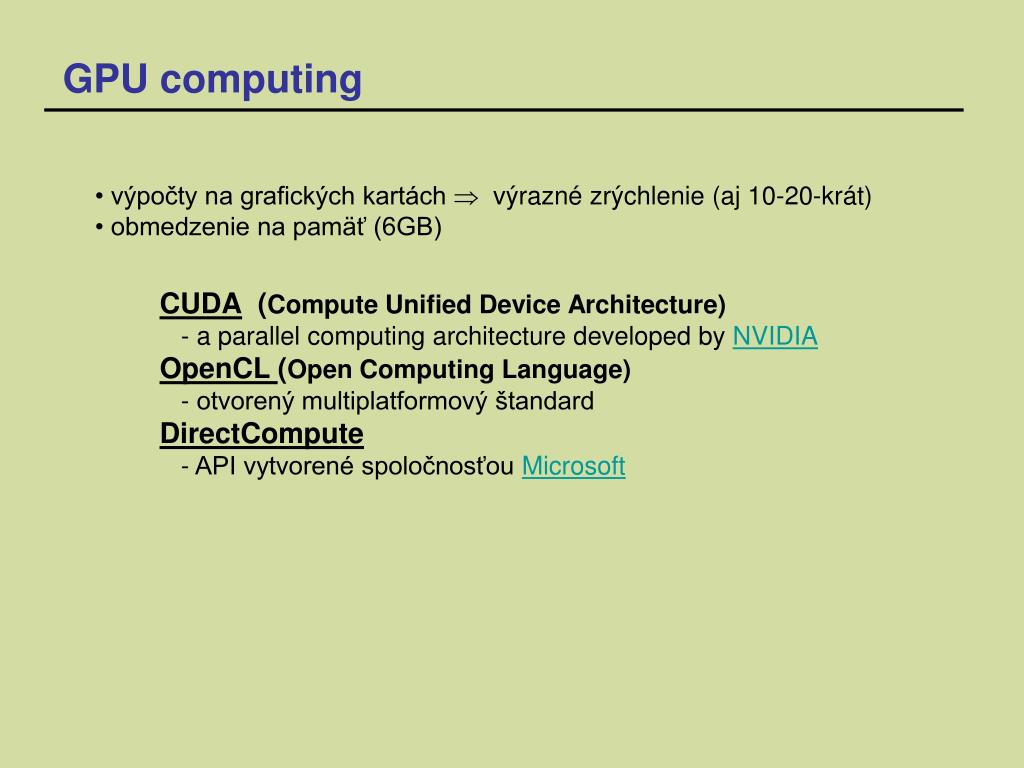

  14. výpočty na grafických kartách  výrazné zrýchlenie (aj 10-20-krát) • obmedzenie na pamäť (6GB) GPU computing CUDA(Compute Unified Device Architecture) - a parallel computing architecture developed by NVIDIA OpenCL (Open Computing Language) - otvorený multiplatformový štandard DirectCompute - API vytvorené spoločnosťou Microsoft

  15. Amdahlov zákon Hovorí, že ak P je pomer programu, ktorý sa dá paralelizovať a (P – 1) je pomer, ktorý je sériový, potom maximálne zrýchlenie, ktoré sa dá dosiahnuť je N – počet procesorov

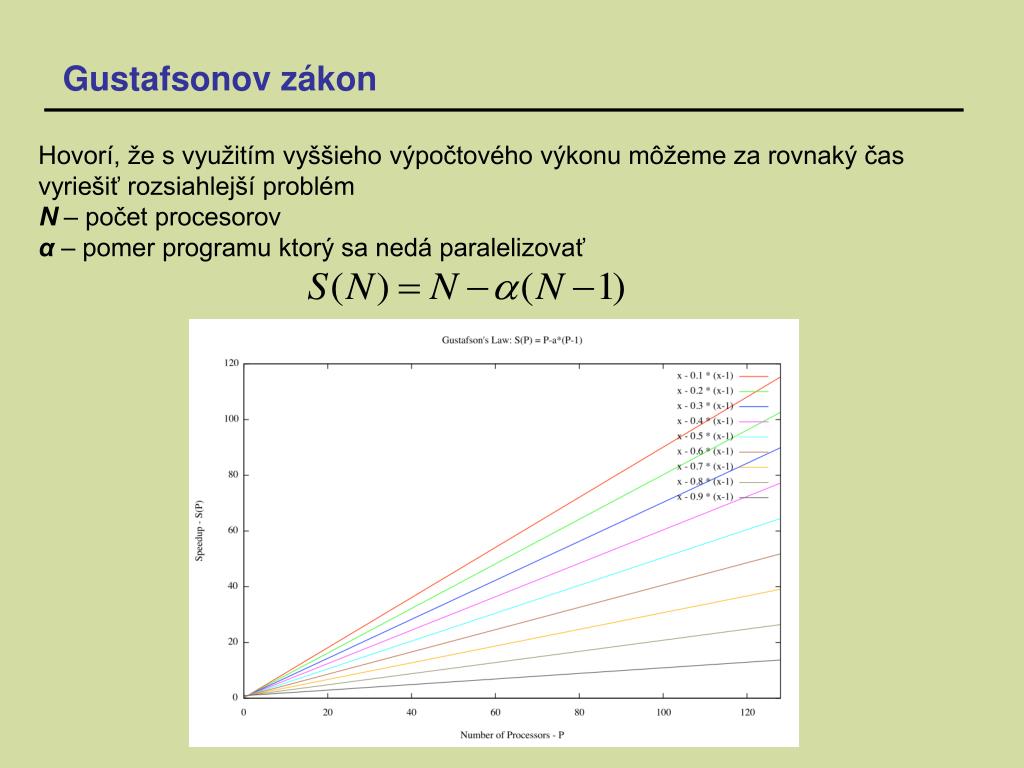

  16. Gustafsonov zákon Hovorí, že s využitím vyššieho výpočtového výkonu môžeme za rovnaký čas vyriešiť rozsiahlejší problém N – počet procesorov α– pomer programu ktorý sa nedá paralelizovať

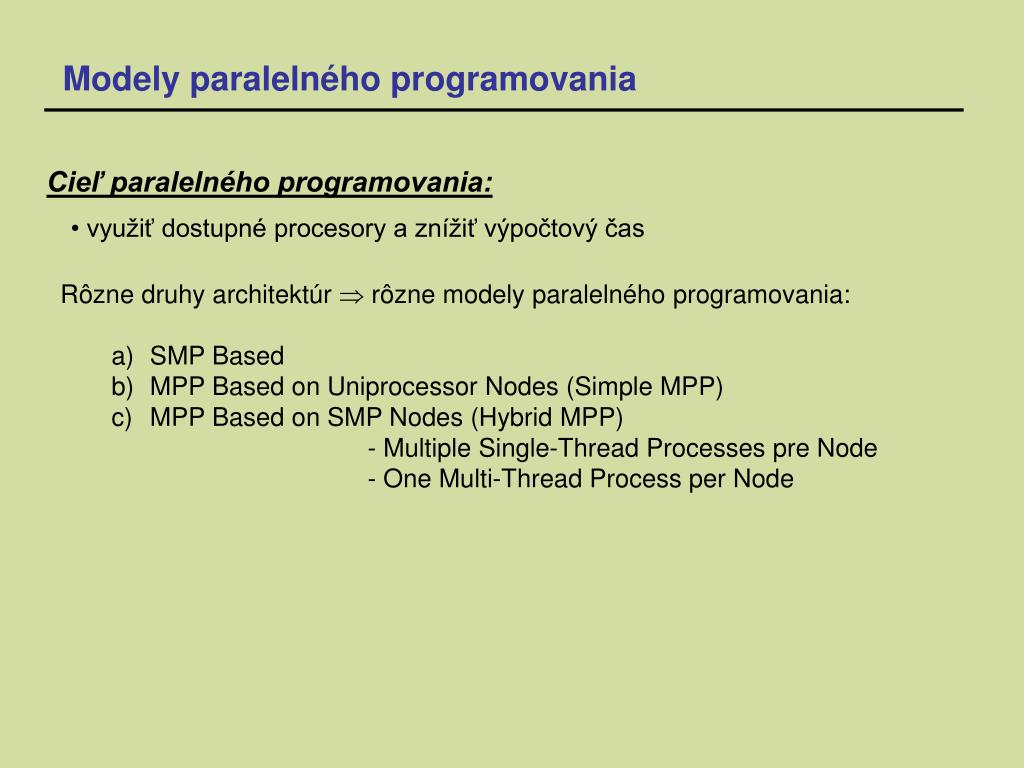

  17. využiť dostupné procesory a znížiť výpočtový čas Modely paralelného programovania • Rôzne druhy architektúr  rôzne modely paralelného programovania: • SMP Based • MPP Based on Uniprocessor Nodes (Simple MPP) • MPP Based on SMP Nodes (Hybrid MPP) • - Multiple Single-Thread Processes pre Node • - One Multi-Thread Process per Node Cieľ paralelného programovania:

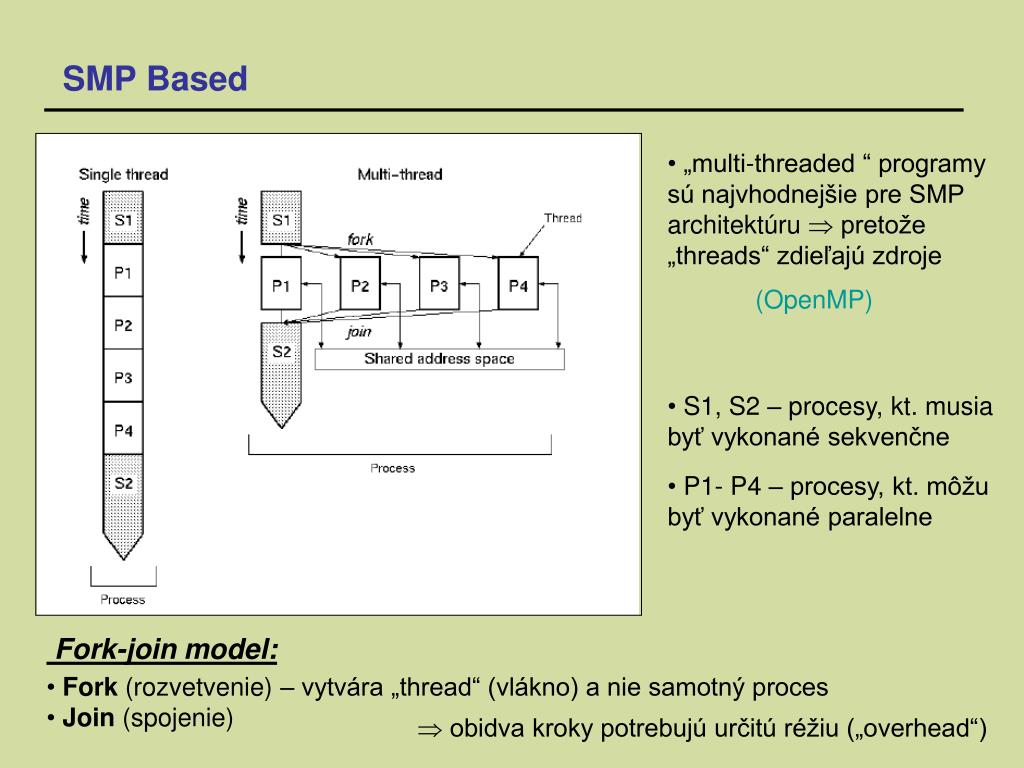

  18. „multi-threaded “ programy sú najvhodnejšie pre SMP architektúru  pretože „threads“ zdieľajú zdroje SMP Based (OpenMP) • S1, S2 – procesy, kt. musia byť vykonané sekvenčne Fork-join model: • P1- P4 – procesy, kt. môžu byť vykonané paralelne • Fork (rozvetvenie) – vytvára „thread“ (vlákno) a nie samotný proces • Join (spojenie)  obidva kroky potrebujú určitú réžiu („overhead“)

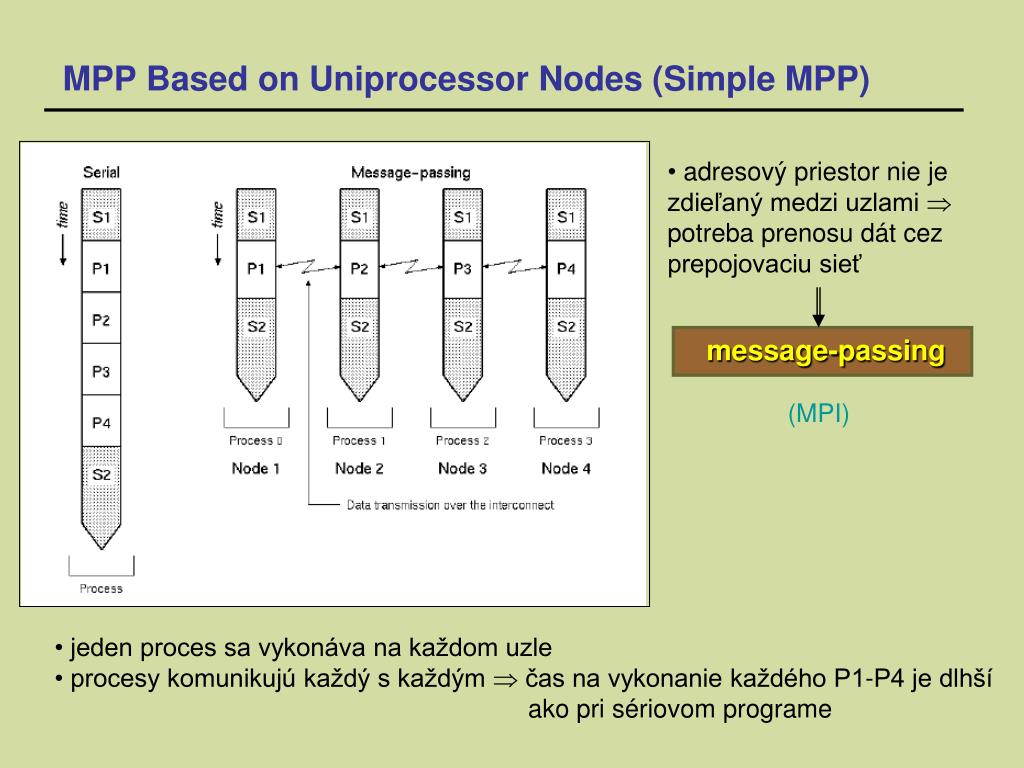

  19. adresový priestor nie je zdieľaný medzi uzlami  potreba prenosu dát cez prepojovaciu sieť MPP Based on Uniprocessor Nodes (Simple MPP) message-passing (MPI) • jeden proces sa vykonáva na každom uzle • procesy komunikujú každý s každým  čas na vykonanie každého P1-P4 je dlhší • ako pri sériovom programe

  20. MPP Based on SMP Nodes (Hybrid MPP) • ako predchádzajúci model len sa využíva skutočnosť, že „message-passing“ v rámci SMP uzlu sa dá lepšie optimalizovať  dá sa docieliť zrýchlenie a) Multiple Single-Thead Processes pre Node

  21. MPP Based on SMP Nodes (Hybrid MPP) • komunikácia v rámci uzlu cez zdieľanú pamäť • („multi-thread“ proces na uzle) • komunikácia medzi uzlami cez „message-passing“ •  dá sa docieliť zrýchlenie b)One Multi-Thread Process per Node

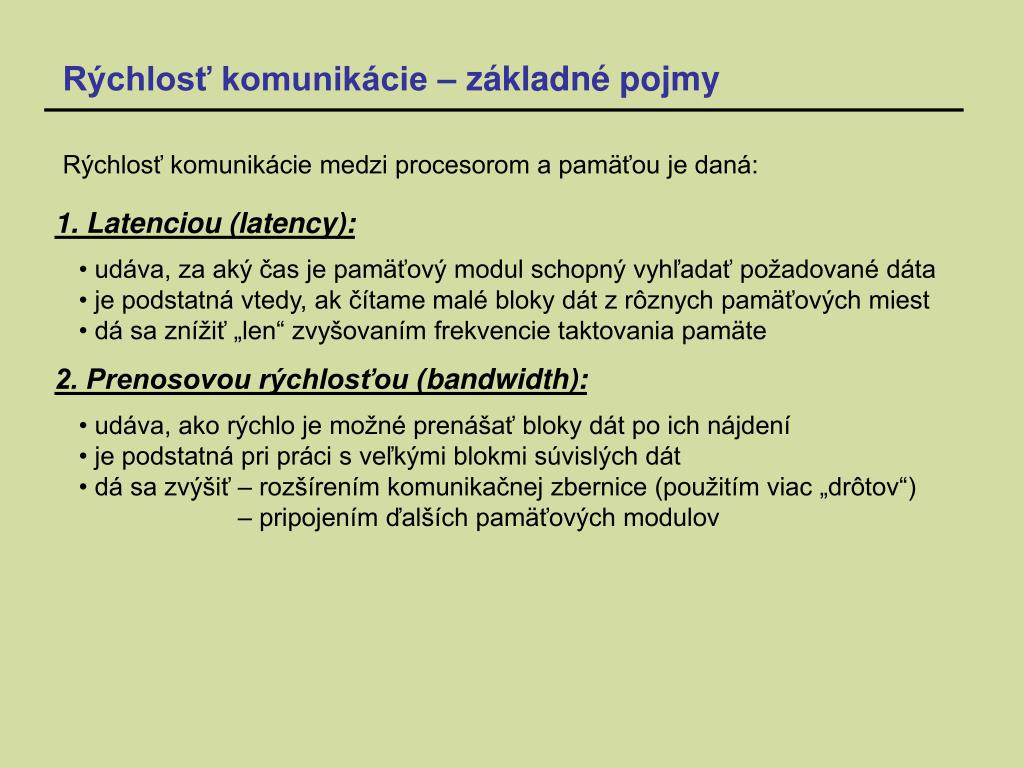

  22. Rýchlosť komunikácie medzi procesorom a pamäťou je daná: Rýchlosť komunikácie – základné pojmy • udáva, za aký čas je pamäťový modul schopný vyhľadať požadované dáta • je podstatná vtedy, ak čítame malé bloky dát z rôznych pamäťových miest • dá sa znížiť „len“ zvyšovaním frekvencie taktovania pamäte 2. Prenosovou rýchlosťou (bandwidth): • udáva, ako rýchlo je možné prenášať bloky dát po ich nájdení • je podstatná pri práci s veľkými blokmi súvislých dát • dá sa zvýšiť – rozšírením komunikačnej zbernice (použitím viac „drôtov“) • – pripojením ďalších pamäťových modulov 1. Latenciou (latency):

  23. Rýchlosť komunikácie – latencia

  24. Rýchlosť komunikácie – bandwidth

  25. podľa počtu programov, ktoré sa podieľajú na vykonaní paralelnej úlohy SPMD and MPMD • SPMD (Single Program Multiple Data) • MPMD (Multiple Programs Multiple Data) Typy „message-passing“ programov:

  26. Paralelný SPMD program: SPMD program Sekvenčný program:

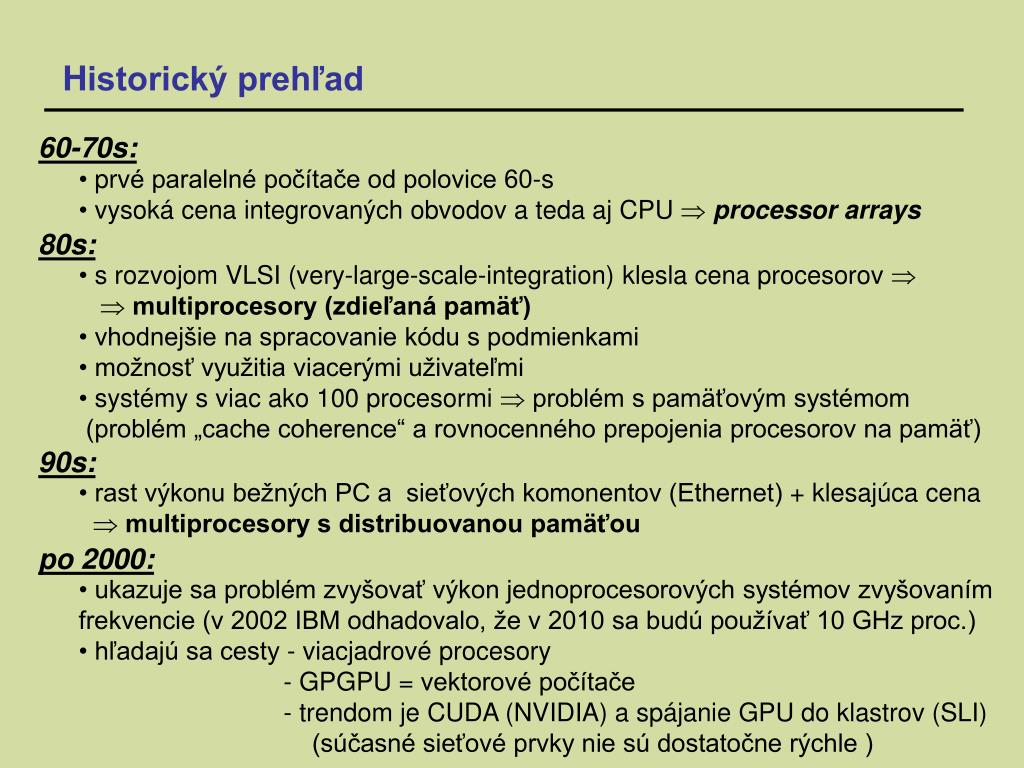

  27. prvé paralelné počítače od polovice 60-s • vysoká cena integrovaných obvodov a teda aj CPU  processor arrays 80s: Historický prehľad • s rozvojom VLSI (very-large-scale-integration) klesla cena procesorov  •  multiprocesory (zdieľaná pamäť) • vhodnejšie na spracovanie kódu s podmienkami • možnosť využitia viacerými uživateľmi • systémy s viac ako 100 procesormi  problém s pamäťovým systémom • (problém „cache coherence“ a rovnocenného prepojenia procesorov na pamäť) 60-70s: 90s: • rast výkonu bežných PC a sieťových komonentov (Ethernet) + klesajúca cena •  multiprocesory s distribuovanou pamäťou po 2000: • ukazuje sa problém zvyšovať výkon jednoprocesorových systémov zvyšovaním frekvencie (v 2002 IBM odhadovalo, že v 2010 sa budú používať 10 GHz proc.) • hľadajú sa cesty - viacjadrové procesory • - GPGPU = vektorové počítače • - trendom je CUDA (NVIDIA) a spájanie GPU do klastrov (SLI) • (súčasné sieťové prvky nie sú dostatočne rýchle )

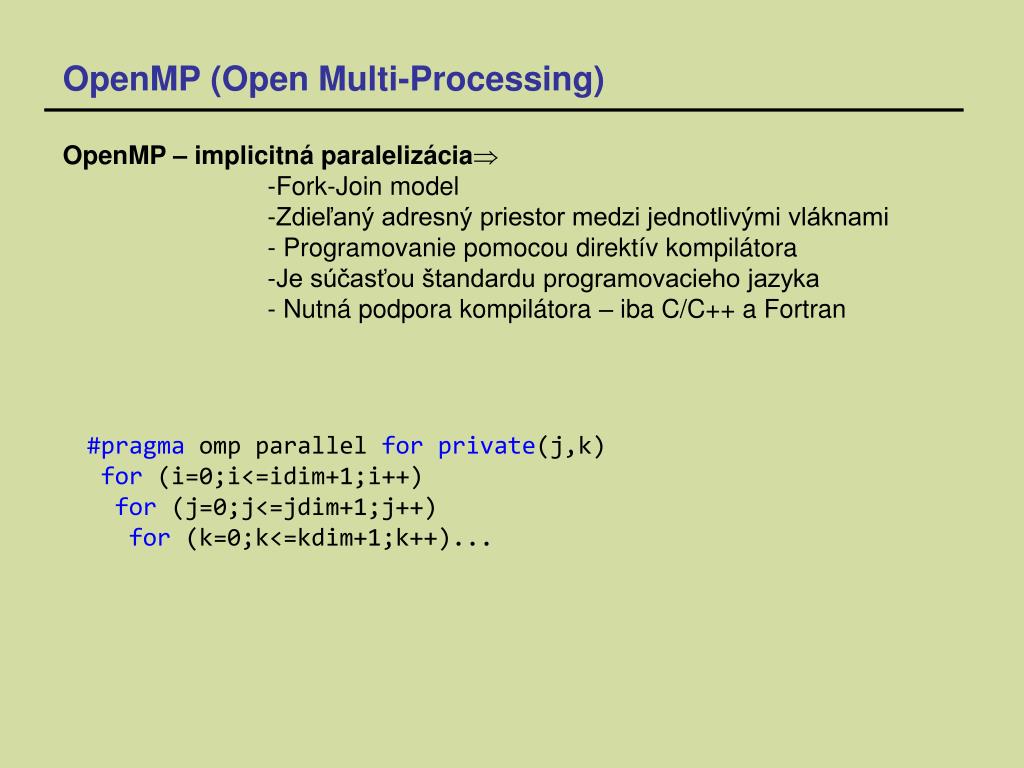

  28. OpenMP (OpenMulti-Processing) • OpenMP – implicitná paralelizácia • Fork-Join model • Zdieľaný adresný priestor medzi jednotlivými vláknami • Programovanie pomocou direktív kompilátora • Je súčasťou štandardu programovacieho jazyka • Nutná podpora kompilátora – iba C/C++ a Fortran #pragma omp parallel forprivate(j,k) for (i=0;i<=idim+1;i++) for (j=0;j<=jdim+1;j++) for (k=0;k<=kdim+1;k++)...

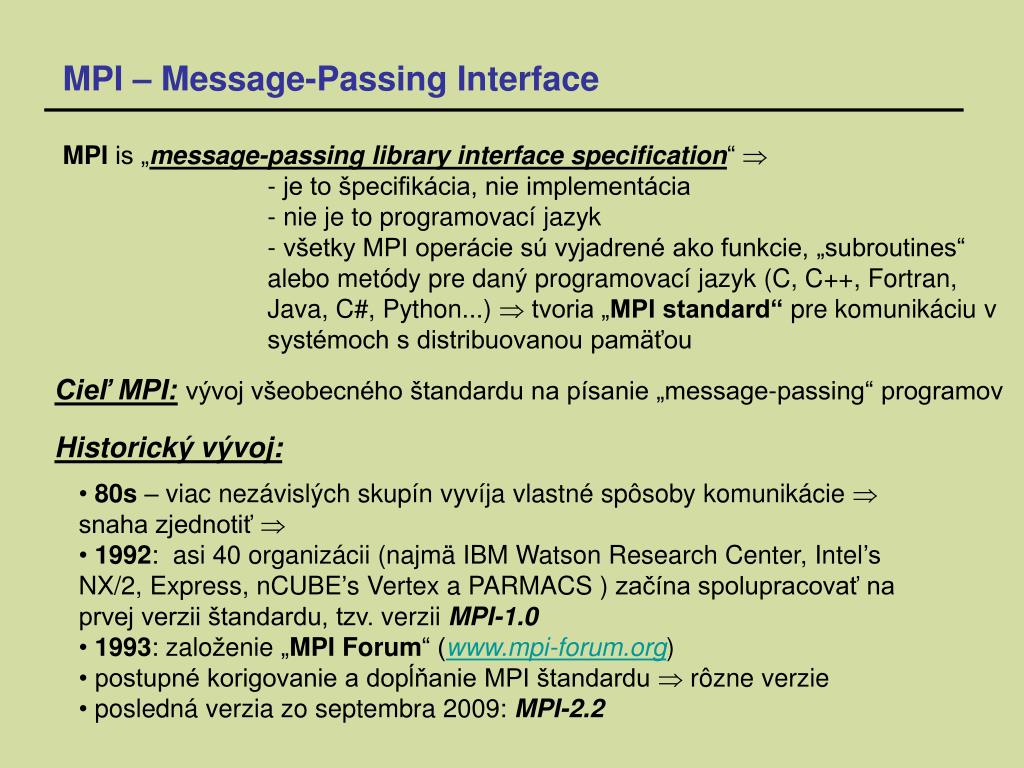

  29. MPI is „message-passing library interface specification“  • - je to špecifikácia, nie implementácia • nie je to programovací jazyk • všetky MPI operácie sú vyjadrené ako funkcie, „subroutines“ alebo metódy pre daný programovací jazyk (C, C++, Fortran, Java, C#, Python...)  tvoria „MPI standard“ pre komunikáciu v systémoch s distribuovanou pamäťou MPI – Message-Passing Interface Cieľ MPI:vývoj všeobecného štandardu na písanie „message-passing“ programov Historický vývoj: • 80s – viac nezávislých skupín vyvíja vlastné spôsoby komunikácie  snaha zjednotiť  • 1992: asi 40 organizácii (najmä IBM Watson Research Center, Intel’s NX/2, Express, nCUBE’s Vertex a PARMACS ) začína spolupracovať na prvej verzii štandardu, tzv. verziiMPI-1.0 • 1993: založenie „MPI Forum“ (www.mpi-forum.org) • postupné korigovanie a dopĺňanie MPI štandardu  rôzne verzie • posledná verzia zo septembra 2009: MPI-2.2

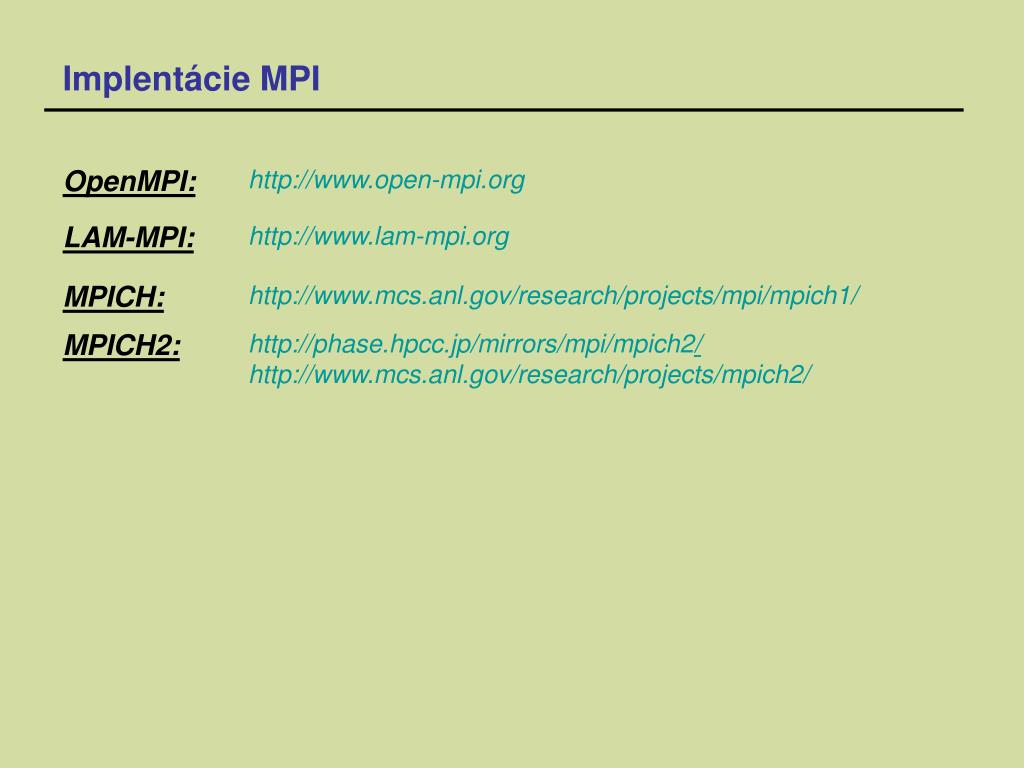

  30. http://www.open-mpi.org LAM-MPI: http://www.lam-mpi.org Implentácie MPI MPICH: http://www.mcs.anl.gov/research/projects/mpi/mpich1/ MPICH2: http://phase.hpcc.jp/mirrors/mpi/mpich2/ http://www.mcs.anl.gov/research/projects/mpich2/ OpenMPI:

  31. (pre verziu MPI-1.2 a IBM Parallel Environment pre AIX) MPI Subroutines Kategórie podprogramov (subroutines) MPI štandardu:

  32. Envirement Management Subroutines Základ kódu pre MPI “MPI_Init”– inicializuje MPI prostredie – musí byť volaná iba raz a všetkými procesormi –až po jej zavolaní môžu nasledovať iné MPI subroutines “MPI_Finalize”– ukončuje MPI procesy –po jej zavolaní nemôžu nasledovať ďalšie MPI subroutines

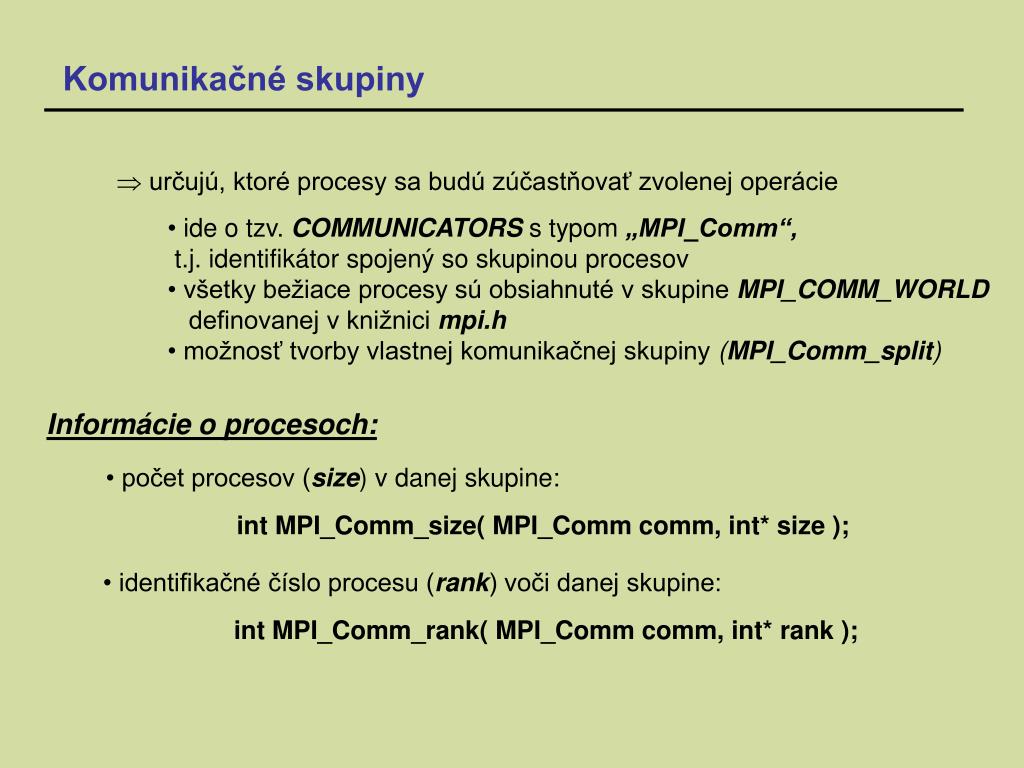

  33.  určujú, ktoré procesy sa budú zúčastňovať zvolenej operácie • ide o tzv. COMMUNICATORS s typom „MPI_Comm“, • t.j. identifikátor spojený so skupinou procesov • všetky bežiace procesy sú obsiahnuté v skupine MPI_COMM_WORLD • definovanej v knižnici mpi.h • možnosť tvorby vlastnej komunikačnej skupiny(MPI_Comm_split) Komunikačné skupiny Informácie o procesoch: • počet procesov (size) v danej skupine: • int MPI_Comm_size( MPI_Comm comm, int* size ); • identifikačné číslo procesu (rank) voči danej skupine: • int MPI_Comm_rank( MPI_Comm comm, int* rank );

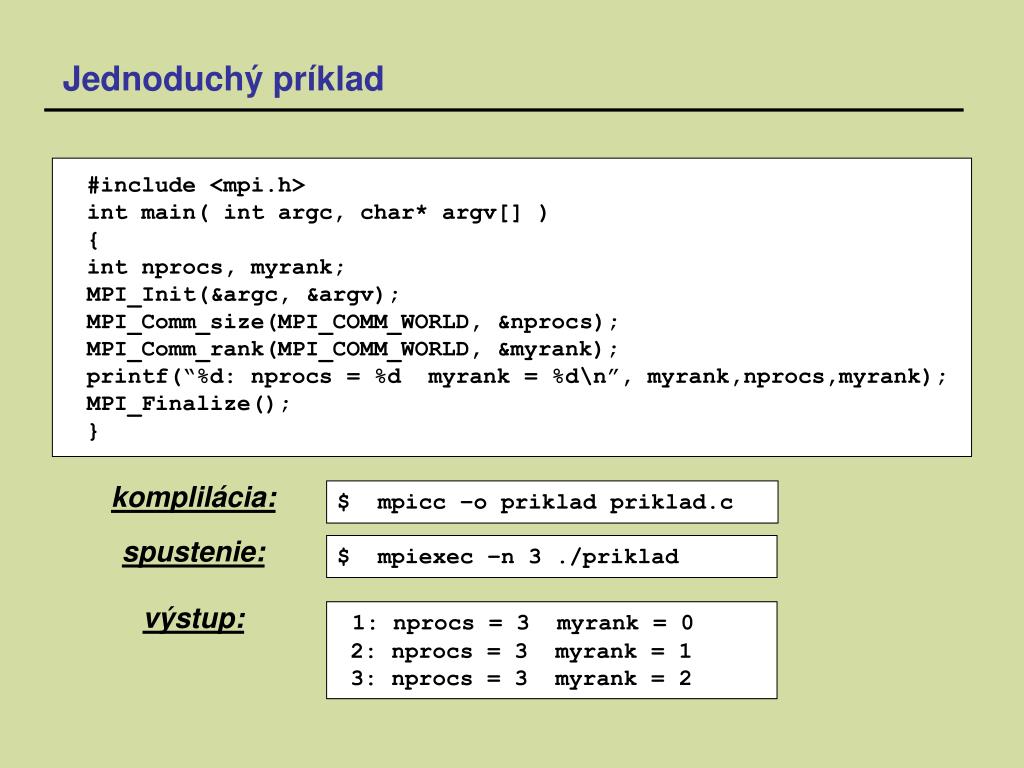

  34. #include <mpi.h> int main( int argc, char* argv[] ) { int nprocs, myrank; MPI_Init(&argc, &argv); MPI_Comm_size(MPI_COMM_WORLD, &nprocs); MPI_Comm_rank(MPI_COMM_WORLD, &myrank); printf(“%d: nprocs = %d myrank = %d\n”, myrank,nprocs,myrank); MPI_Finalize(); } Jednoduchý príklad komplilácia: $ mpicc –o priklad priklad.c spustenie: $ mpiexec –n 3 ./priklad výstup: 1: nprocs = 3 myrank = 0 2: nprocs = 3 myrank = 1 3: nprocs = 3 myrank = 2

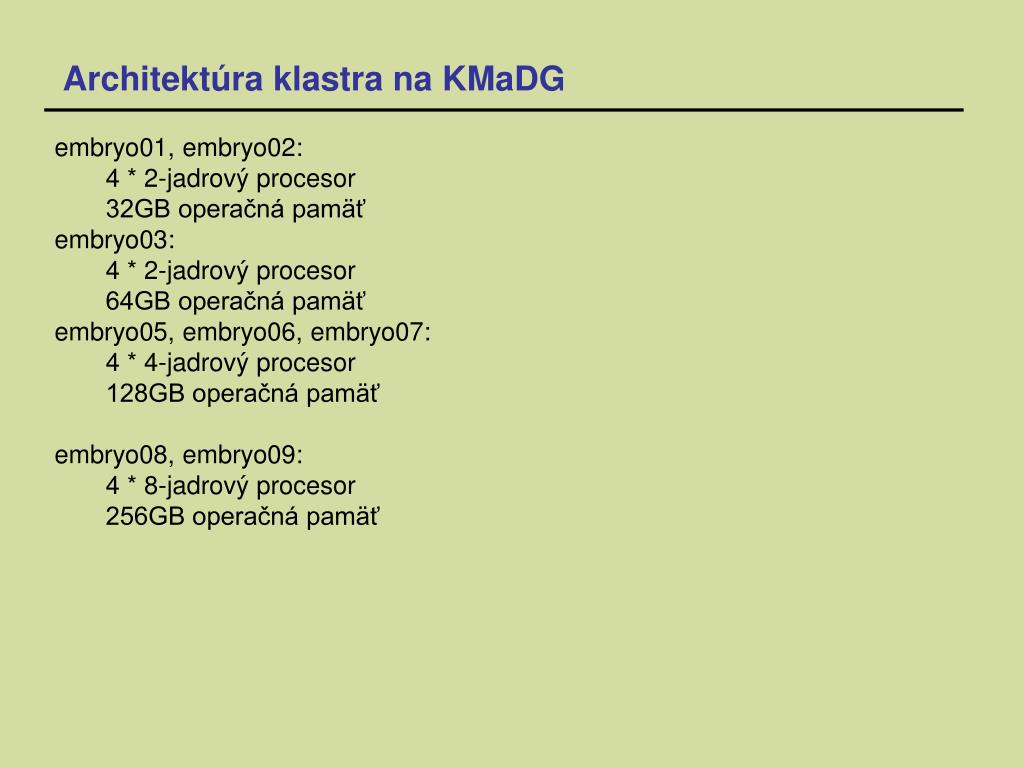

  35. Architektúra klastra na KMaDG • embryo01, embryo02: • 4 * 2-jadrový procesor • 32GB operačná pamäť • embryo03: • 4 * 2-jadrový procesor • 64GB operačná pamäť • embryo05, embryo06, embryo07: • 4 * 4-jadrový procesor • 128GB operačná pamäť • embryo08, embryo09: • 4 * 8-jadrový procesor • 256GB operačná pamäť

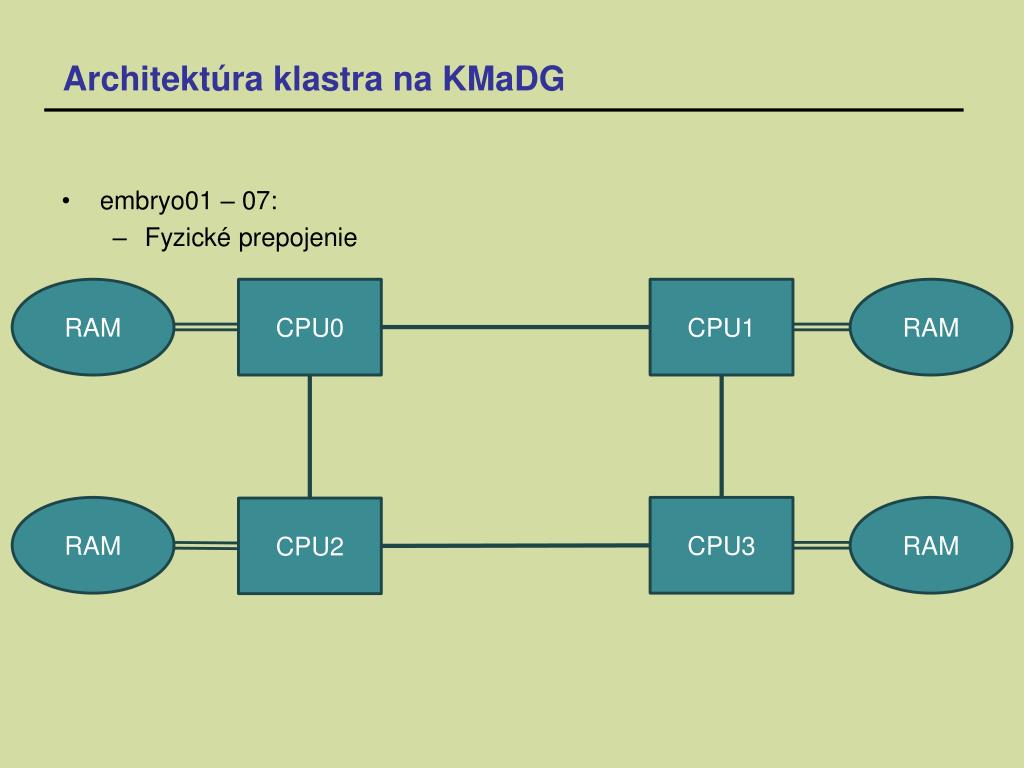

  36. Architektúra klastra na KMaDG • embryo01 – 07: • Fyzické prepojenie RAM CPU0 CPU1 RAM RAM CPU3 RAM CPU2

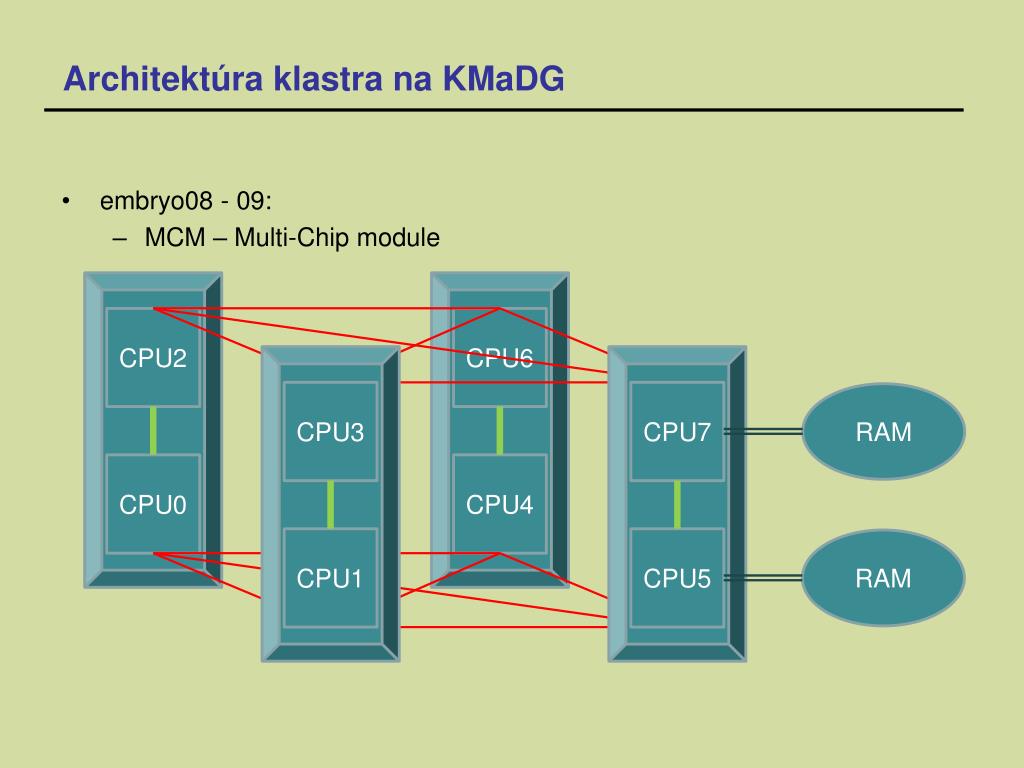

  37. Architektúra klastra na KMaDG • embryo08 - 09: • MCM – Multi-Chip module CPU6 CPU2 CPU3 CPU7 RAM CPU4 CPU0 CPU1 CPU5 RAM

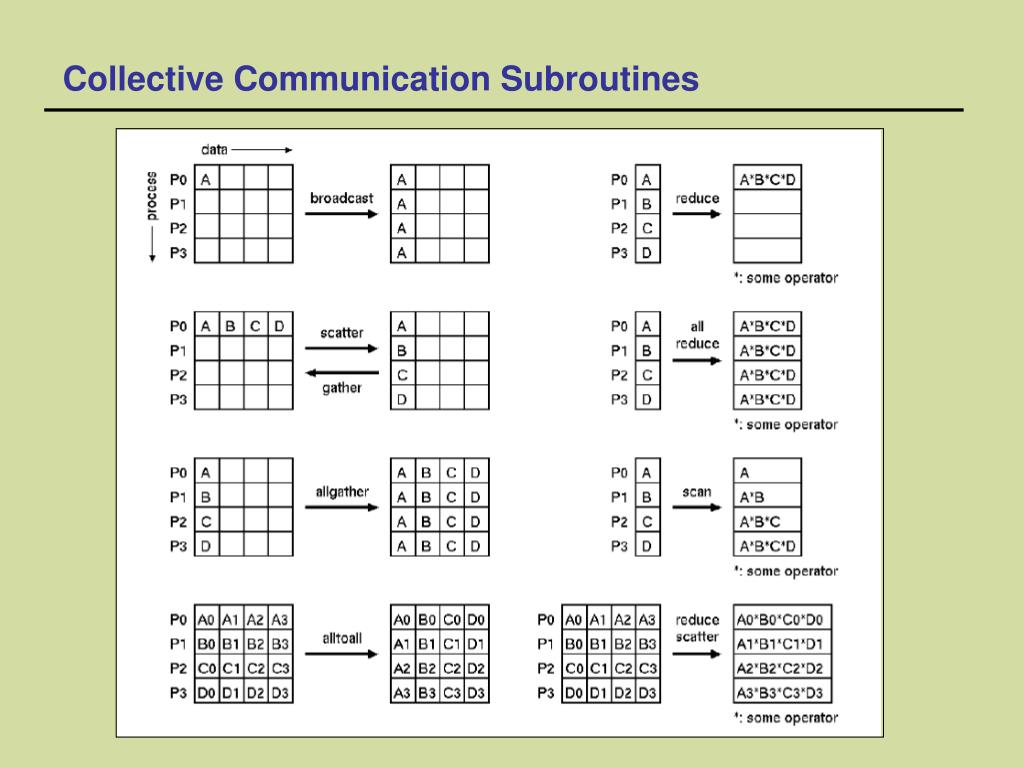

  38. Collective Communication Subroutines
