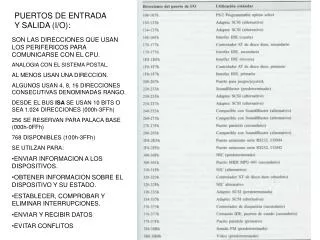

  1. PUERTOS DE ENTRADA Y SALIDA (I/O): • SON LAS DIRECCIONES QUE USAN LOS PERIFERICOS PARA COMUNICARSE CON EL CPU. • ANALOGIA CON EL SISTEMA POSTAL. • AL MENOS USAN UNA DIRECCION. • ALGUNOS USAN 4, 8, 16 DIRECCIONES CONSECUTIVAS DENOMINADAS RANGO. • DESDE EL BUS ISA SE USAN 10 BITS O SEA 1.024 DIRECCIONES (000h-3FFh) • 256 SE RESERVAN PARA PALACA BASE (000h-0FFh) • 768 DISPONIBLES (100h-3FFh) • SE UTILZAN PARA: • ENVIAR INFORMACION A LOS DISPOSITIVOS. • OBTENER INFORMACION SOBRE EL DISPOSITIVO Y SU ESTADO. • ESTABLECER, COMPROBAR Y ELIMINAR INTERRUPCIONES. • ENVIAR Y RECIBIR DATOS • EVITAR CONFLITOS

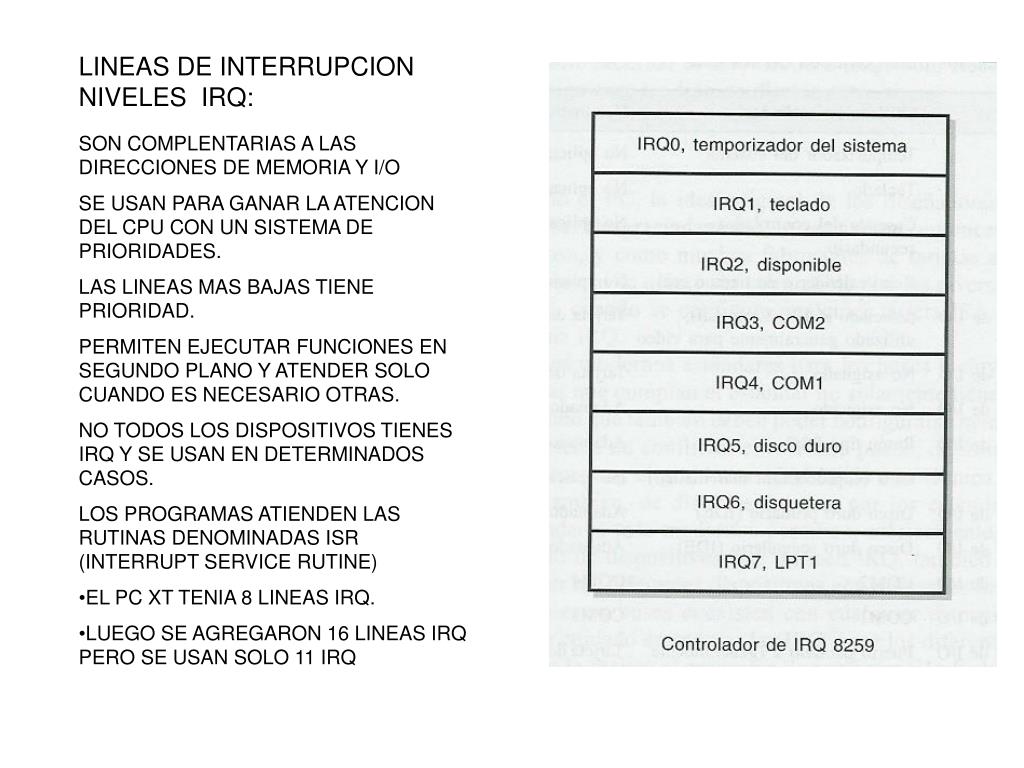

  2. LINEAS DE INTERRUPCION NIVELES IRQ: • SON COMPLENTARIAS A LAS DIRECCIONES DE MEMORIA Y I/O • SE USAN PARA GANAR LA ATENCION DEL CPU CON UN SISTEMA DE PRIORIDADES. • LAS LINEAS MAS BAJAS TIENE PRIORIDAD. • PERMITEN EJECUTAR FUNCIONES EN SEGUNDO PLANO Y ATENDER SOLO CUANDO ES NECESARIO OTRAS. • NO TODOS LOS DISPOSITIVOS TIENES IRQ Y SE USAN EN DETERMINADOS CASOS. • LOS PROGRAMAS ATIENDEN LAS RUTINAS DENOMINADAS ISR (INTERRUPT SERVICE RUTINE) • EL PC XT TENIA 8 LINEAS IRQ. • LUEGO SE AGREGARON 16 LINEAS IRQ PERO SE USAN SOLO 11 IRQ

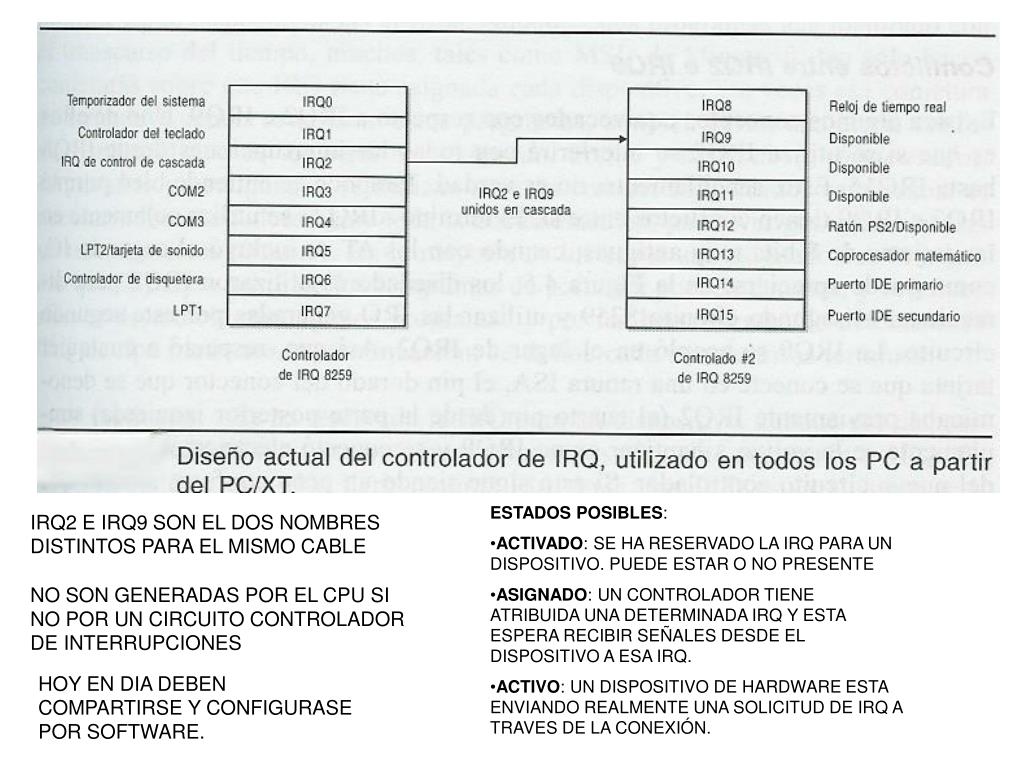

  3. ESTADOS POSIBLES: • ACTIVADO: SE HA RESERVADO LA IRQ PARA UN DISPOSITIVO. PUEDE ESTAR O NO PRESENTE • ASIGNADO: UN CONTROLADOR TIENE ATRIBUIDA UNA DETERMINADA IRQ Y ESTA ESPERA RECIBIR SEÑALES DESDE EL DISPOSITIVO A ESA IRQ. • ACTIVO: UN DISPOSITIVO DE HARDWARE ESTA ENVIANDO REALMENTE UNA SOLICITUD DE IRQ A TRAVES DE LA CONEXIÓN. IRQ2 E IRQ9 SON EL DOS NOMBRES DISTINTOS PARA EL MISMO CABLE NO SON GENERADAS POR EL CPU SI NO POR UN CIRCUITO CONTROLADOR DE INTERRUPCIONES HOY EN DIA DEBEN COMPARTIRSE Y CONFIGURASE POR SOFTWARE.

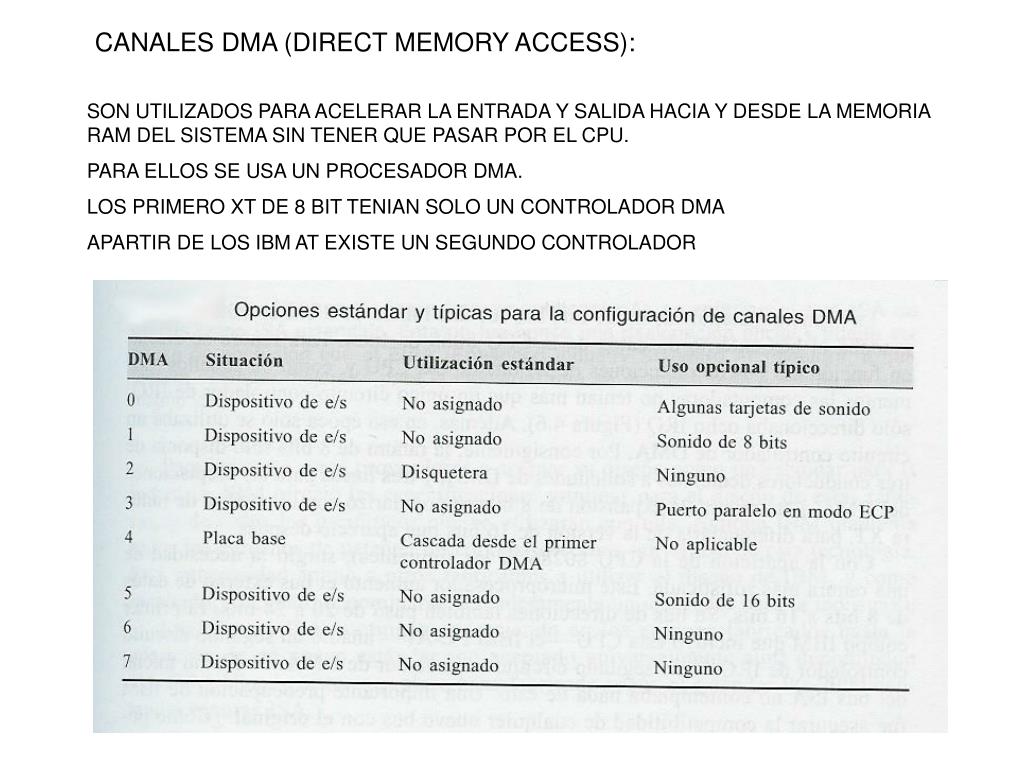

  4. CANALES DMA (DIRECT MEMORY ACCESS): SON UTILIZADOS PARA ACELERAR LA ENTRADA Y SALIDA HACIA Y DESDE LA MEMORIA RAM DEL SISTEMA SIN TENER QUE PASAR POR EL CPU. PARA ELLOS SE USA UN PROCESADOR DMA. LOS PRIMERO XT DE 8 BIT TENIAN SOLO UN CONTROLADOR DMA APARTIR DE LOS IBM AT EXISTE UN SEGUNDO CONTROLADOR
