O FLIP-FLOP

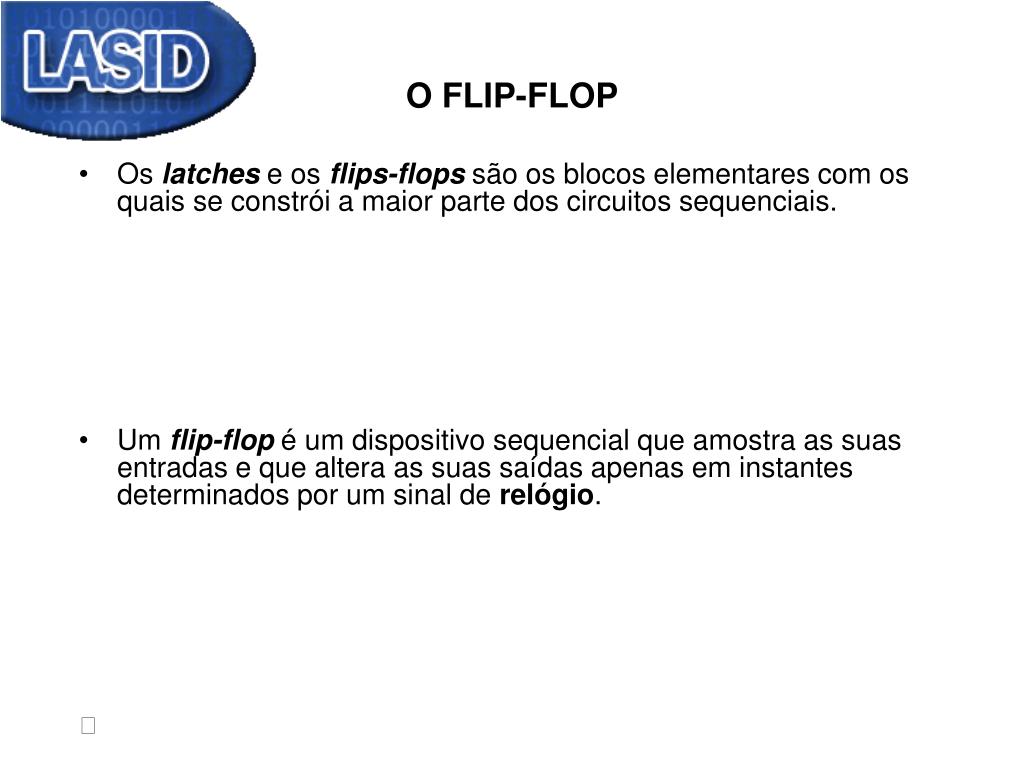

1. O FLIP-FLOP • Os latchese os flips-flops são os blocos elementares com os quais se constrói a maior parte dos circuitos sequenciais. • Um flip-flop é um dispositivo sequencial que amostra as suas entradas e que altera as suas saídas apenas em instantes determinados por um sinal de relógio. 􀂉

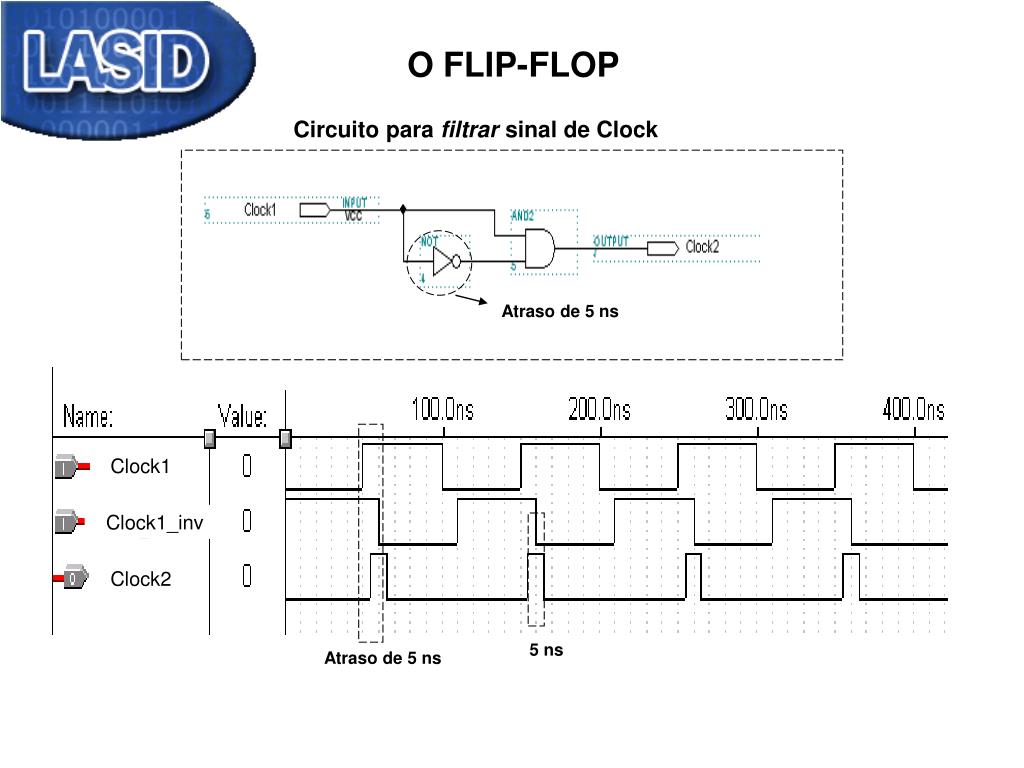

2. O FLIP-FLOP Circuito para filtrar sinal de Clock Atraso de 5 ns Clock1 1 Clock1_inv Clock2 5 ns Atraso de 5 ns

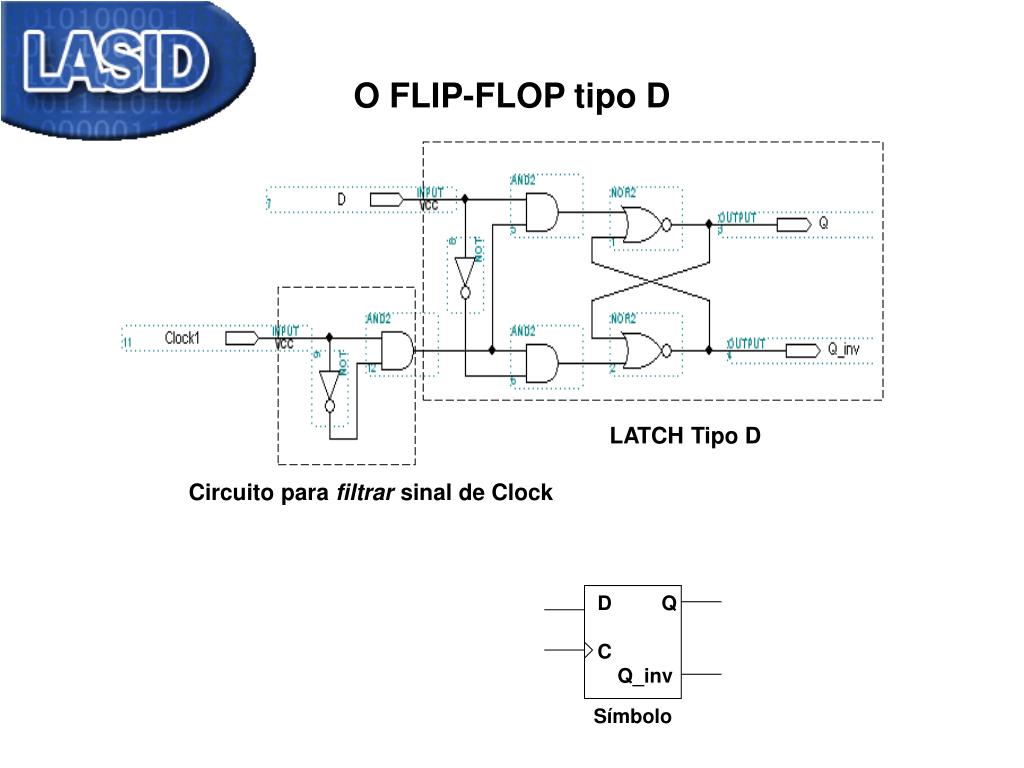

3. O FLIP-FLOP tipo D LATCH Tipo D Circuito para filtrar sinal de Clock D Q C Q_inv Símbolo

4. RTL (Register Transfer Level): descreve o que acontece a cada transição ativa do sinal de relogio always @(posedge clock) begin q <= d; end Lista de sensibilidade: posedge – borda de subida negedge – borda de descida Operador de atribuição para lógica sequencial

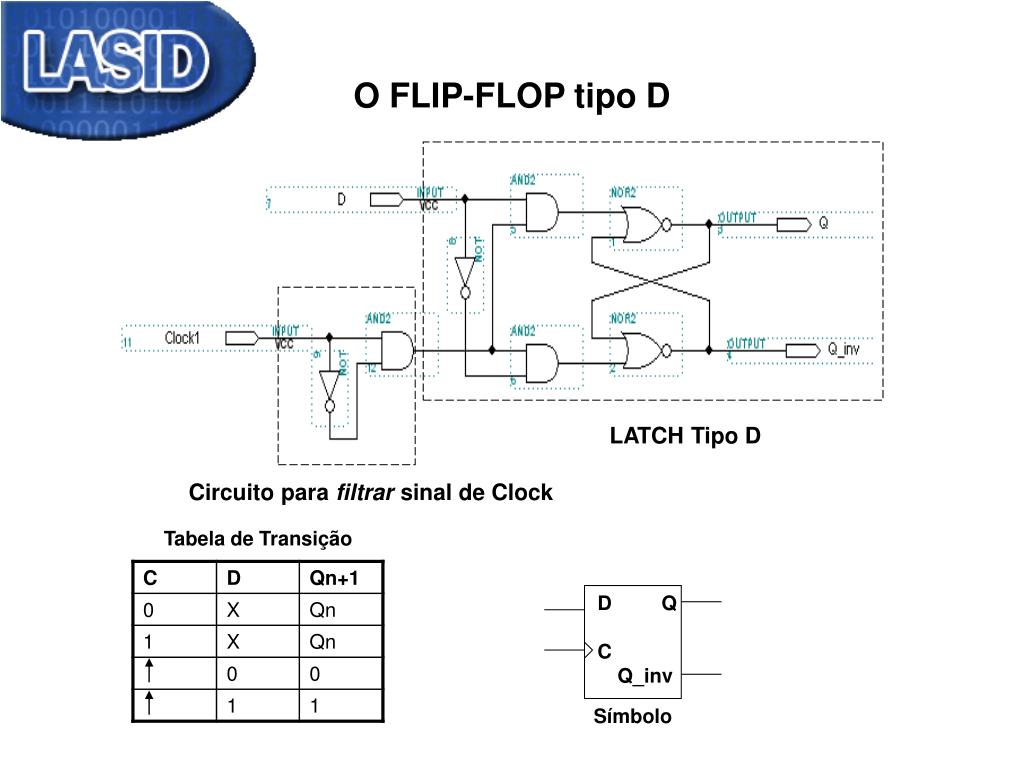

5. O FLIP-FLOP tipo D LATCH Tipo D Circuito para filtrar sinal de Clock Tabela de Transição D Q C Q_inv Símbolo

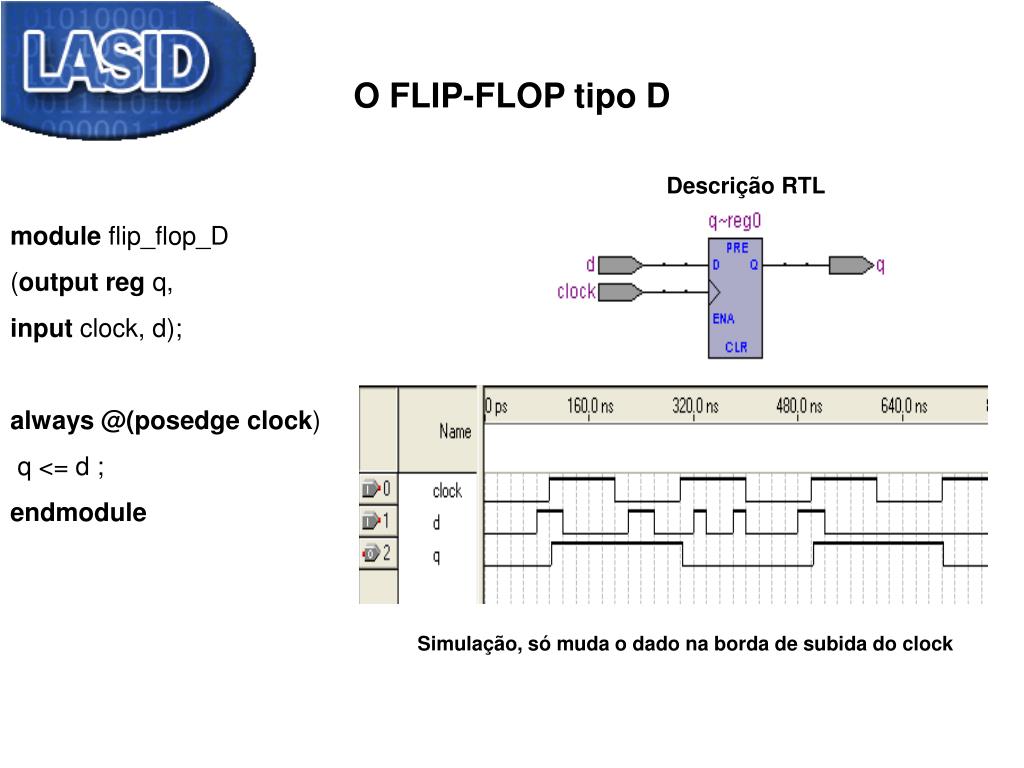

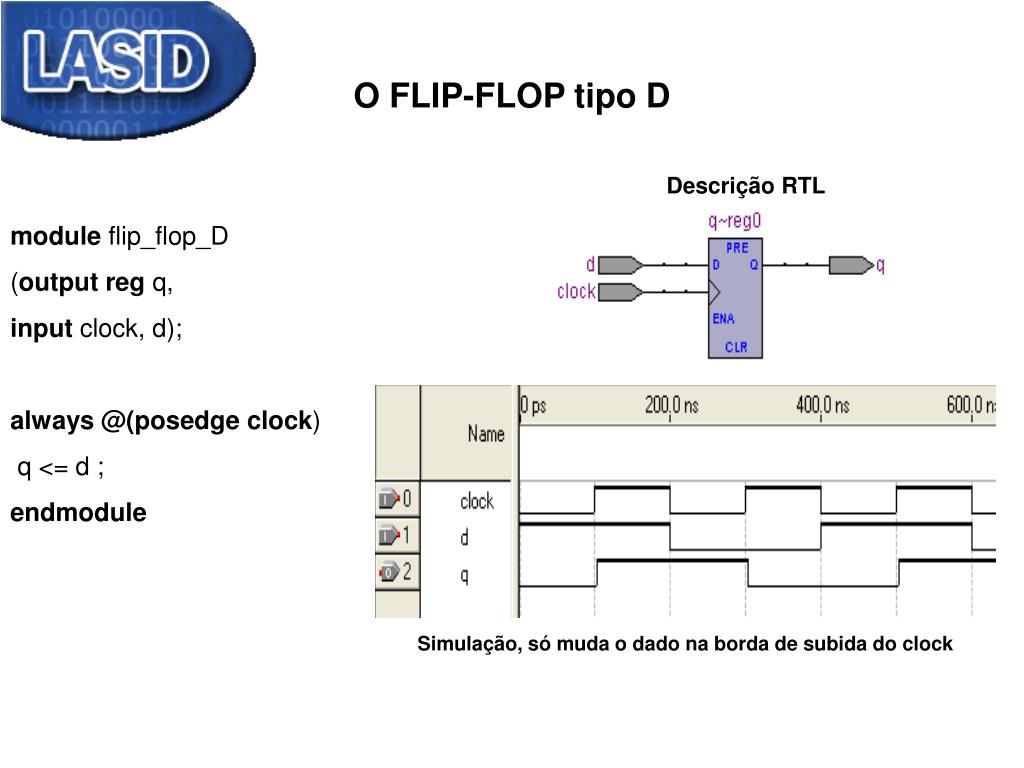

6. O FLIP-FLOP tipo D Descrição RTL module flip_flop_D (output reg q, input clock, d); always @(posedge clock) q <= d ; endmodule Simulação, só muda o dado na borda de subida do clock

7. O FLIP-FLOP tipo D Descrição RTL module flip_flop_D (output reg q, input clock, d); always @(posedge clock) q <= d ; endmodule Simulação, só muda o dado na borda de subida do clock

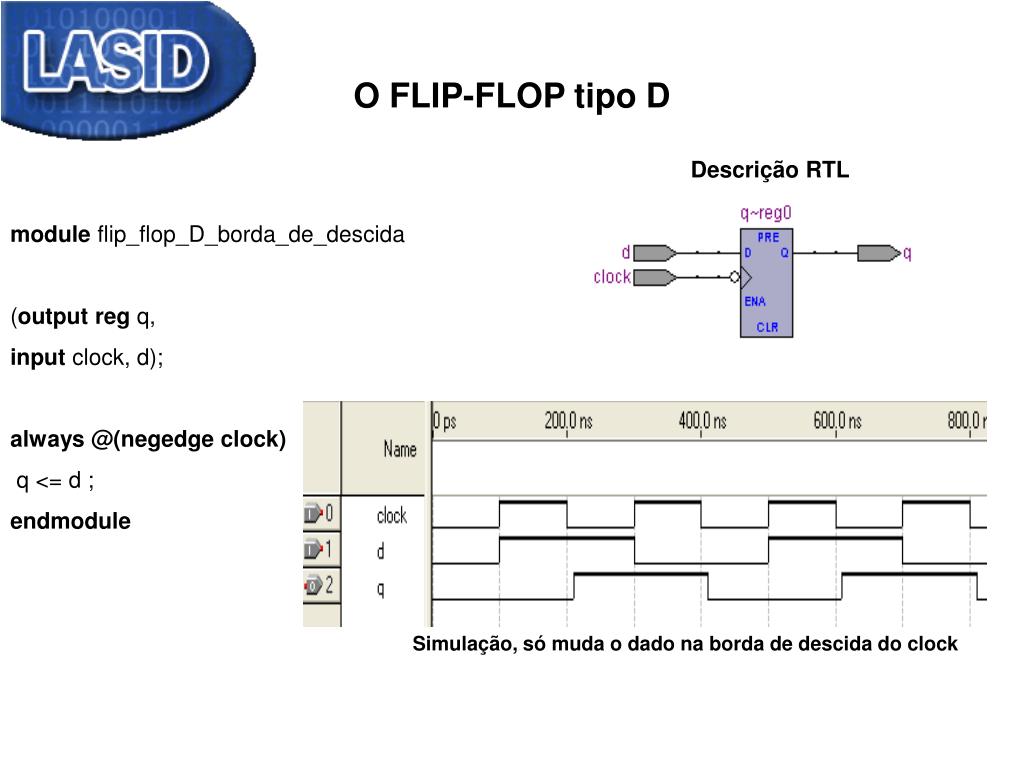

8. O FLIP-FLOP tipo D Descrição RTL Descrição RTL module flip_flop_D_borda_de_descida (output reg q, input clock, d); always @(negedge clock) q <= d ; endmodule Simulação, só muda o dado na borda de descida do clock

9. FLIP-FLOP tipo D com reset e set assíncronos moduleFlip_Flop_D_com_reset_e_set_assincronos (output reg q, input d, reset, set, clock); always @(posedge clock, negedge reset, posedge set) begin if (~reset) q <= 0 ; else if (set) q <= 1; else q <= d; end endmodule Descrição RTL

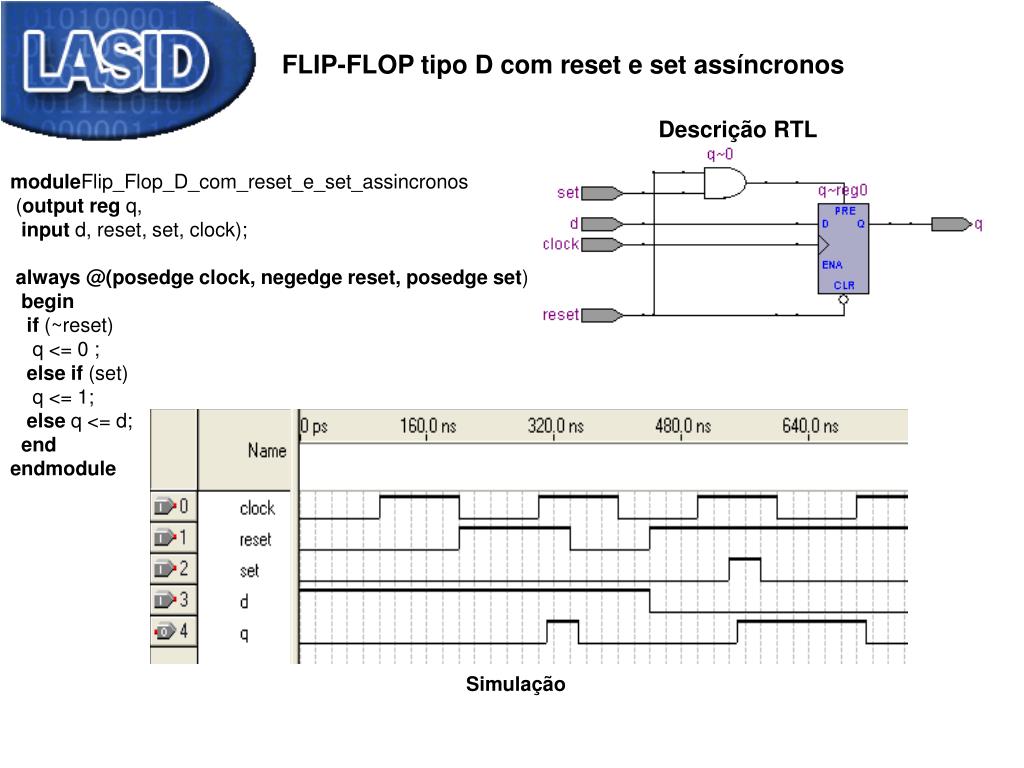

10. FLIP-FLOP tipo D com reset e set assíncronos Descrição RTL moduleFlip_Flop_D_com_reset_e_set_assincronos (output reg q, input d, reset, set, clock); always @(posedge clock, negedge reset, posedge set) begin if (~reset) q <= 0 ; else if (set) q <= 1; else q <= d; end endmodule Descrição RTL Simulação

11. FLIP-FLOP tipo D com reset e set síncronos Como seria a descrição Verilog de um flip –flop D Com set e reset síncronos (reset ativo em 0) ???????? Descrição RTL

12. FLIP-FLOP tipo D com reset e set síncronos Solução: module Flip_Flop_D_com_reset_e_set_sincronos (output reg q, input d, reset, set, clock); always @(posedge clock)begin if (~reset) q <= 0 ; else if (set) q <= 1; else q <= d; end endmodule Descrição RTL Descrição RTL

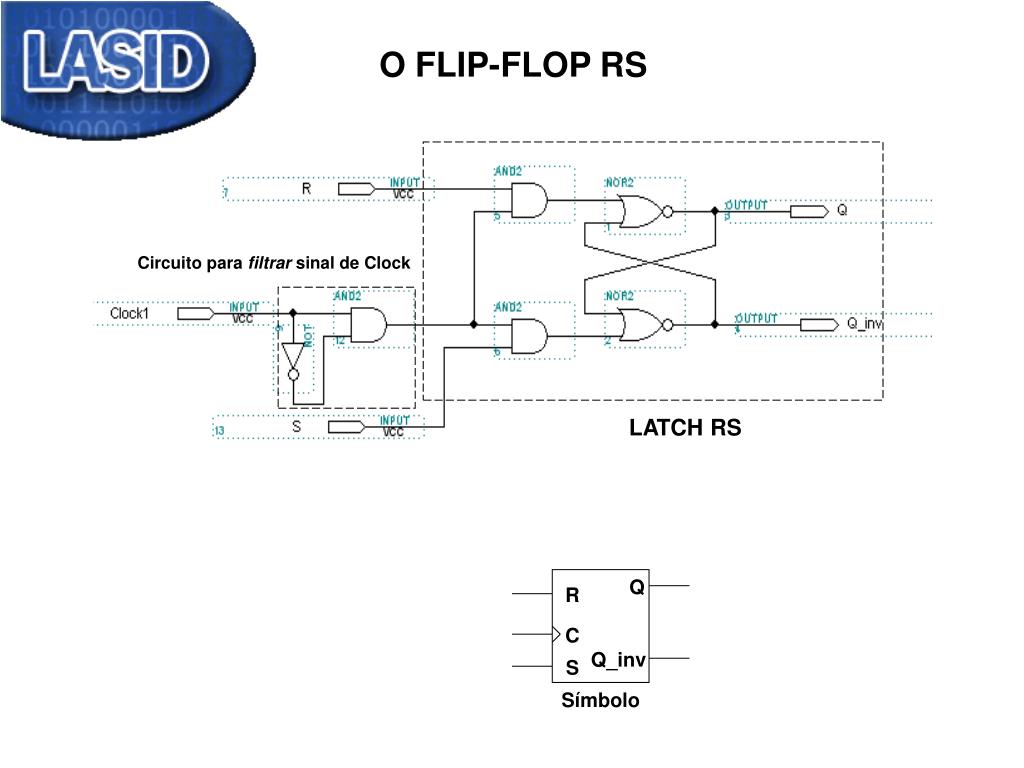

13. O FLIP-FLOP RS Circuito para filtrar sinal de Clock LATCH RS Q R C Q_inv S Símbolo

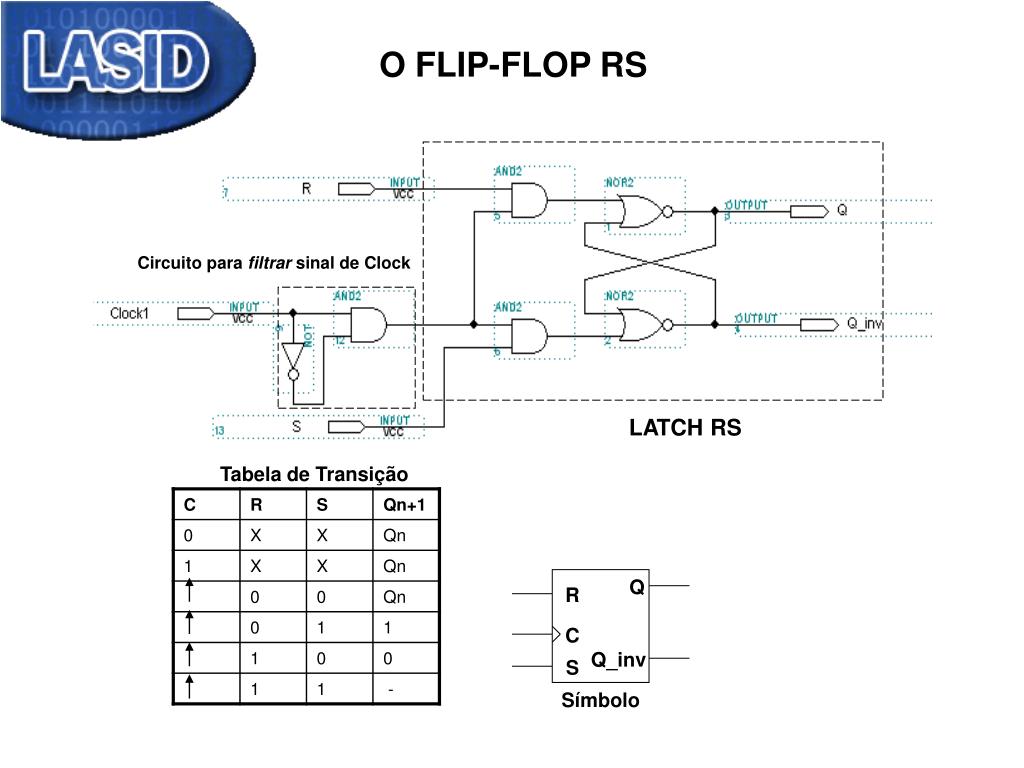

14. O FLIP-FLOP RS Circuito para filtrar sinal de Clock LATCH RS Tabela de Transição Q R C Q_inv S Símbolo
