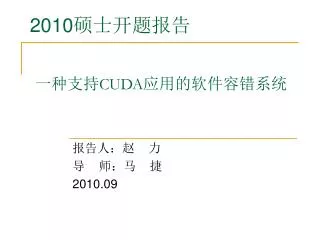

  1. 2010硕士开题报告 一种支持CUDA应用的软件容错系统 报告人：赵 力 导 师：马 捷 2010.09

  2. 摘要 • 研究背景 • 相关研究 • 研究目标、内容和拟解决的关键技术 • 拟采取的研究方法、技术路线及可行性分析 • 预期研究成果及创新之处 • 已有工作基础 • 研究计划及预期进展

  3. 研究背景 • 曙光6000是中科院计算所研发的运算速度达到每秒千万亿次的超级计算机，它采用异构架构，控制芯片为X86架构CPU，使用了龙芯3号CPU和Nvidia GPU作为加速部件。

  4. 研究背景 • 曙光6000结构示意图

  5. 研究背景 • CPU与GPU芯片的晶体管使用示意图

  6. 研究背景 • GPU VS CPU 计算能力

  7. 研究背景 • GPGPU计算执行过程 • 1. 复制存储器至 GPU • 2. CPU 指令驱动 GPU • 3. GPU 平行处理每一内核 • 4. GPU 将结果传回主存

  8. 研究背景 • 超级计算机为了取得更高的运算速度，提高计算的并行性，必须使用更多的运算部件，特别是异构的运算部件。 • 随着系统的规模不断扩大，计算机发生硬件和软件故障的概率也随之增大。对于异构的计算机系统，由于结构的特殊性，如何提高系统的可靠性更是一个棘手的问题。

  9. 研究背景 超级计算机系统规模比较

  10. 研究背景 • 国防科技大学研制的天河一号是我国首台千万亿次超级计算机系统 ，属于异构计算机系统。 天河一号结构图

  11. 研究背景 • 由于显卡硬件没有相应的容错校验设计，系统软件本身未对GPU进行容错处理，为提高系统的可靠性，天河一号采用的Radeon HD 4870X2加速卡降低了工作频率。

  12. 研究背景 • 检查点技术可以使系统和应用从已发生的故障中恢复，从而减少计算损失，是一种广泛使用的软件容错技术。 • 在目前主流的计算机平台上，已经研发出了许多研究性的检查点容错系统。但是这些检查点系统只能针对传统的计算程序，对于GPU异构计算还缺乏支持。

  13. 相关研究 • Berkeley Lab Checkpoint/Restart (BLCR) 是一个开源的内核级单进程检查点容错软件，对用户进程完全透明，基于Linux系统实现，支持x86、ppc等平台，广泛应用到LAM-MPI，MVAPICH2 等系统中。 • BLCR本身仅支持简单的单进程检查点，不支持通信及GPU加速部件。

  14. 研究目标、内容和拟解决的关键技术 • 研究目标 • 对CUDA应用进行可靠性分析 • 设计针对CUDA应用的容错机制和软件实现 • 提高CUDA应用的可靠性

  15. 研究目标、内容和拟解决的关键技术 • 研究内容 • 研究CUDA异构应用的加速原理和实现机制，分析CUDA代码的编译、执行过程，对CUDA应用进行可靠性分析，找到CUDA应用的脆弱点。 • 在已有的单进程检查点软件BLCR基础上，设计基于检查点技术的异构应用容错框架，实现GPU状态的保存和恢复，最终实现CUDA 应用的检查点的触发、保存、恢复。

  16. 研究目标、内容和拟解决的关键技术 • 研究内容 • 设计实现CUDA应用的GPU代码部分冗余执行，通过比较结果来实现CUDA应用的检错，在出错时重新执行GPU代码部分，提高CUDA应用的可靠性。

  17. 研究目标、内容和拟解决的关键技术 • 拟解决的关键技术 • 设计GPU状态的高效的保存和恢复机制以及状态保存时CPU与GPU的状态同步 • 为CUDA应用提供冗余计算机制，通过比较结果来判断出错并重新计算。

  18. 拟采取的研究方法、技术路线及可行性分析 • 研究方法 • 以现有的检查点工具BLCR为基础，增加GPGPU容错的功能 • 由于CUDA底层硬件的封闭性和复杂性，采用黑箱的处理方法。不直接访问GPU的硬件来获得GPU信息，在主机中实时维护一个GPU的状态信息表，通过访问GPU状态表来得到GPU的状态。

  19. 拟采取的研究方法、技术路线及可行性分析 • 技术路线 • 使用GPGPU进行通用计算时，在程序中必须使用GPGPU的专用API。通过记录应用程序对GPGPU API的使用，就可以实现对GPU状态列表的实时维护。 • 根据GPU的状态信息，将显存中分配的资源（起始地址，长度，内容）写入检查点映像文件中；恢复时依据映像文件中的GPU状态信息，在显存中重新分配资源。

  20. 拟采取的研究方法、技术路线及可行性分析 • 技术路线：GPU状态信息表 • 将GPU状态信息表组织成一个双向链表，每个节点代表一个被分配的GPU显存块，节点中保存显存块的起始地址Address和块的大小Length。CUDA应用分配显存时按照起始地址在表中插入相应的节点，释放显存时删除相应的节点。

  21. 拟采取的研究方法、技术路线及可行性分析 • 技术路线：检查点映像文件 • 原始检查点映像文件 • 包含GPU状态的检查点映像文件

  22. 拟采取的研究方法、技术路线及可行性分析 • 技术路线：软件容错框架执行过程 Wrapper Library CPU端 GPU端

  23. 拟采取的研究方法、技术路线及可行性分析 • 技术路线：CPU与GPU状态同步 • 根据GPGPU加速计算时的工作原理，CPU与GPU通过PCI-E总线传递数据。只有在数据传输时，CPU与GPU的状态同步；当GPU端执行计算时，CPU与GPU异步运行，状态不同步。 • CPU与GPU的状态同步，本质上是CPU端与GPU端显存上的数据的一致性。只要保证检查点中保存的GPU状态数据在检查点后不会被修改，即可保证CPU与GPU的状态一致性。

  24. 拟采取的研究方法、技术路线及可行性分析 • CPU与GPU的数据一致性 • 与检查点时机

  25. 拟采取的研究方法、技术路线及可行性分析 • 技术路线：GPU冗余计算过程 • 对GPU端代码的入口kernel拦截，将每个kernel执行多次并比较结果，若相同则执行正确返回，否则再次执行kernel。

  26. 任务评测 • 1.通过使GPU正常频率运行，降低频率，测量基准测试程序在GPU异构平台上运行的平均运行时间。 • 2.相同平台上，使用本项目实现的容错软件对相同的基准测试程序做检查点，测量其运行时间。 • 3.对比两种运行方法的结果，得出使用进行软件容错的优缺点。

  27. 预期研究成果及创新之处 • 开发出基于BLCR的CR_GPU容错软件，实现对GPU加速部件的检查点容错，通过冗余执行提高GPU计算本身的可靠性。

  28. 已有工作基础 • 完成了BLCR想龙芯平台的移植 • 初步完成了BLCR对GPU的支持

  29. 研究计划及预期进展 • 2010.08-2010.10 • 完成BLCR对GPU的支持 • 2010.11-2010.12 • 增加CUDA的kernel冗余执行 • 2011.01-2011.04 • 整体优化，论文写作
