1. 계획보전 활동의 추진 2007년 05월 24일 한국 표준 티피엠 (株)

2. Ⅰ설비의 특징 Ⅱ보전 방식과 보전 분담 Ⅲ보전방식의 종류 Ⅳ보전체제와 운영 Ⅴ보전분담 1. 계획보전의 기본 이론 Ⅵ계획보전 활동 Ⅶ계획보전 체계

3. 1. 계획보전의 기본이론 (1) 설비의 특징 • 첫번째 특징 • - 대부분의 공정이 Man-Machine System으로 구성 • - 그 구성은 복잡,다양하며 동시에 1명의 오퍼레이터에 의한 여러 대 담당 • - 오퍼레이터의 기은(조작,보전)이 설비종합효율에 영향 • 두번째 특징 • - 로봇을 주체로 한 자동화,무인화,자원절감이 충실하다는 점 • - 무인운전이 가능 • - 전체적으로 설비 집약형 공정이 늘어나고 있슴. • - 위의 경향들이 앞으로 더욱 강해지며 품질보증을 포함한 생산의 모든 책임이 • “ 설비보전”분야로 집약됨 • 세번째 특징 • - 설비대수가 전문보전 담당자의 숫자를 웃돌고 있슴. • - 오퍼레이터의 보전기능이 낮고 설비의 손실이 만성화 하고 있다는 점. Page-<3>-

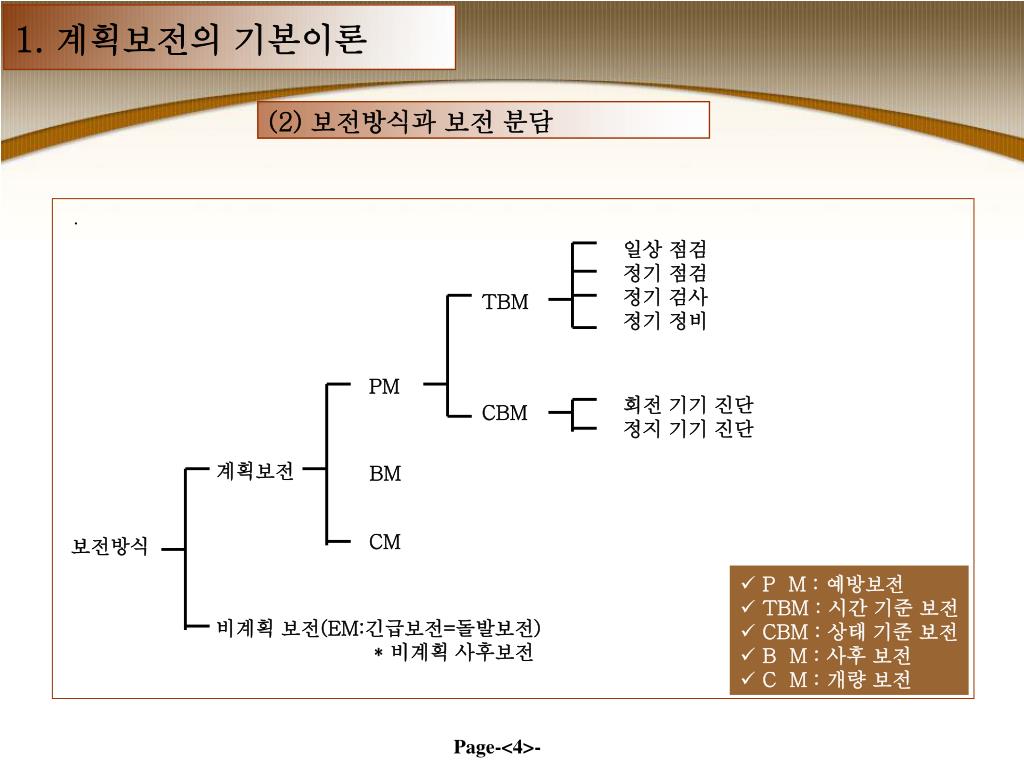

4. 1. 계획보전의 기본이론 (2) 보전방식과 보전 분담 • . 일상 점검 정기 점검 정기 검사 정기 정비 TBM PM 회전 기기 진단 정지 기기 진단 CBM 계획보전 BM CM 보전방식 • P M : 예방보전 • TBM : 시간 기준 보전 • CBM : 상태 기준 보전 • B M : 사후 보전 • C M : 개량 보전 비계획 보전(EM:긴급보전=돌발보전) * 비계획 사후보전 Page-<4>-

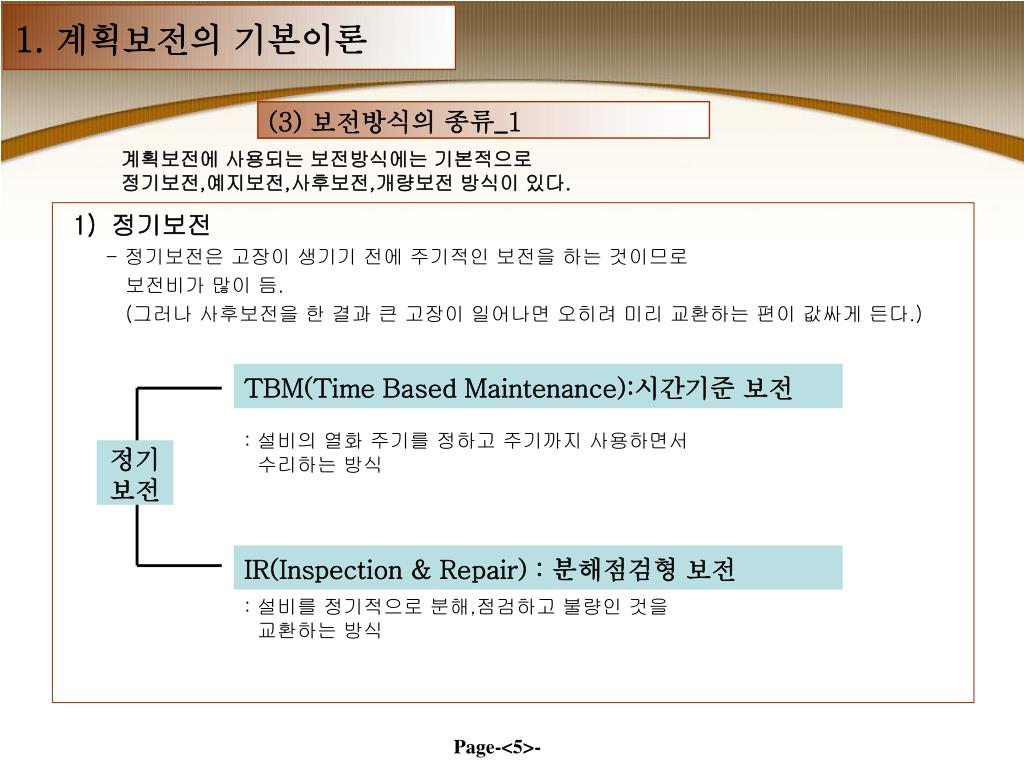

5. 1. 계획보전의 기본이론 (3) 보전방식의 종류_1 계획보전에 사용되는 보전방식에는 기본적으로 정기보전,예지보전,사후보전,개량보전 방식이 있다. • 정기보전 • - 정기보전은 고장이 생기기 전에 주기적인 보전을 하는 것이므로 • 보전비가 많이 듬. • (그러나 사후보전을 한 결과 큰 고장이 일어나면 오히려 미리 교환하는 편이 값싸게 든다.) TBM(Time Based Maintenance):시간기준 보전 : 설비의 열화 주기를 정하고 주기까지 사용하면서 수리하는 방식 정기 보전 IR(Inspection & Repair) : 분해점검형 보전 : 설비를 정기적으로 분해,점검하고 불량인 것을 교환하는 방식 Page-<5>-

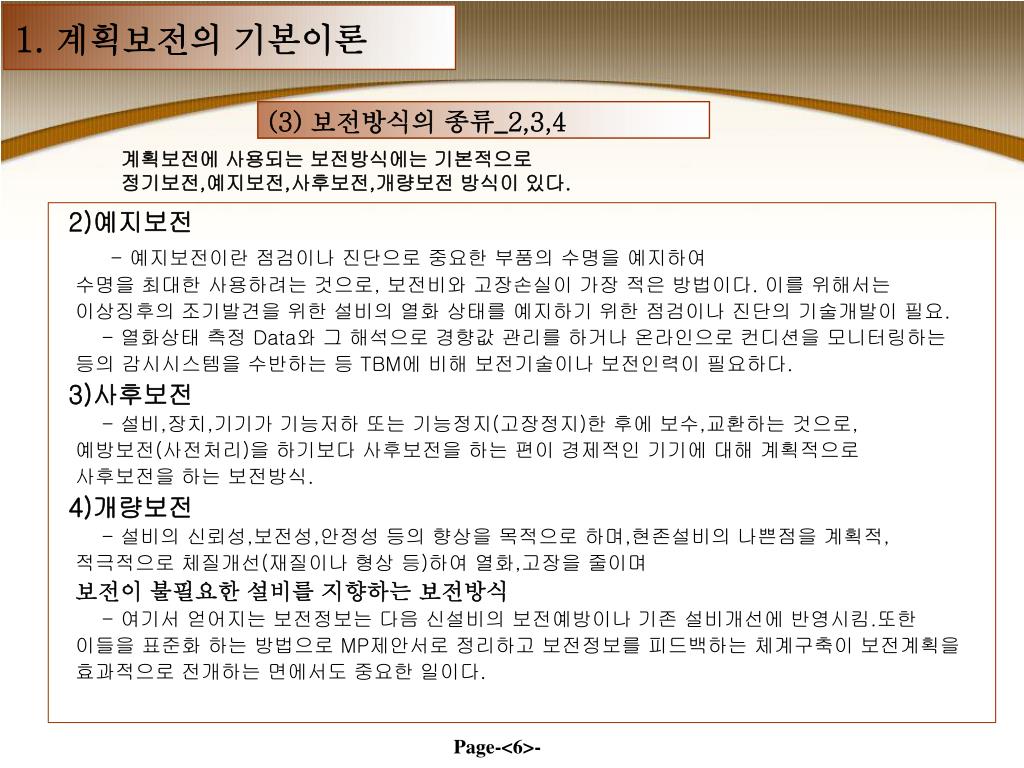

6. 1. 계획보전의 기본이론 (3) 보전방식의 종류_2,3,4 계획보전에 사용되는 보전방식에는 기본적으로 정기보전,예지보전,사후보전,개량보전 방식이 있다. • 2)예지보전 • - 예지보전이란 점검이나 진단으로 중요한 부품의 수명을 예지하여 • 수명을 최대한 사용하려는 것으로, 보전비와 고장손실이 가장 적은 방법이다. 이를 위해서는 • 이상징후의 조기발견을 위한 설비의 열화 상태를 예지하기 위한 점검이나 진단의 기술개발이 필요. • - 열화상태 측정 Data와 그 해석으로 경향값 관리를 하거나 온라인으로 컨디션을 모니터링하는 • 등의 감시시스템을 수반하는 등 TBM에 비해 보전기술이나 보전인력이 필요하다. • 3)사후보전 • - 설비,장치,기기가 기능저하 또는 기능정지(고장정지)한 후에 보수,교환하는 것으로, • 예방보전(사전처리)을 하기보다 사후보전을 하는 편이 경제적인 기기에 대해 계획적으로 • 사후보전을 하는 보전방식. • 4)개량보전 • - 설비의 신뢰성,보전성,안정성 등의 향상을 목적으로 하며,현존설비의 나쁜점을 계획적, • 적극적으로 체질개선(재질이나 형상 등)하여 열화,고장을 줄이며 • 보전이 불필요한 설비를 지향하는 보전방식 • - 여기서 얻어지는 보전정보는 다음 신설비의 보전예방이나 기존 설비개선에 반영시킴.또한 • 이들을 표준화 하는 방법으로 MP제안서로 정리하고 보전정보를 피드백하는 체계구축이 보전계획을 • 효과적으로 전개하는 면에서도 중요한 일이다. Page-<6>-

7. 계획보전에 사용되는 보전방식에는 기본적으로 정기보전,예지보전,사후보전,개량보전 방식이 있다. (3) 보전방식의 종류_5 1. 계획보전의 기본이론 • 5)그 밖의 보전방식 • - 계획보전을 위해 설비를 정지시키지 않고 생산계획상 정지되는 시간을 이용하여 설비보전을 • 하는 기회보전,기회정비 등이 있다. Page-<7>-

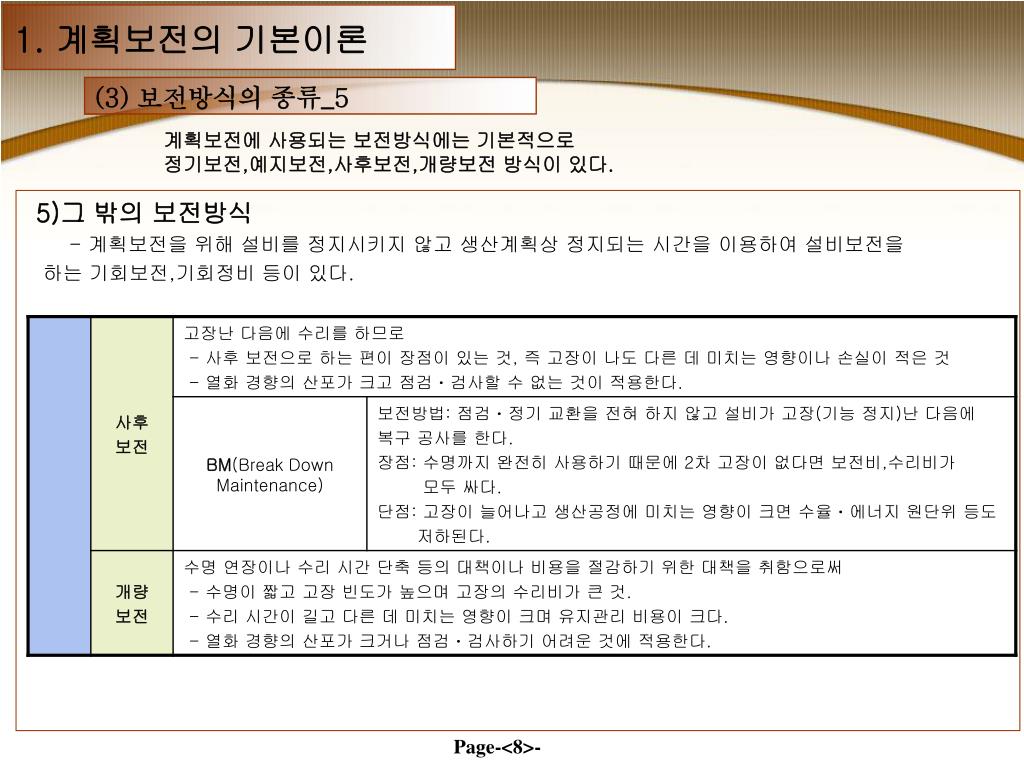

8. (3) 보전방식의 종류_5 1. 계획보전의 기본이론 계획보전에 사용되는 보전방식에는 기본적으로 정기보전,예지보전,사후보전,개량보전 방식이 있다. • 5)그 밖의 보전방식 • - 계획보전을 위해 설비를 정지시키지 않고 생산계획상 정지되는 시간을 이용하여 설비보전을 • 하는 기회보전,기회정비 등이 있다. Page-<8>-

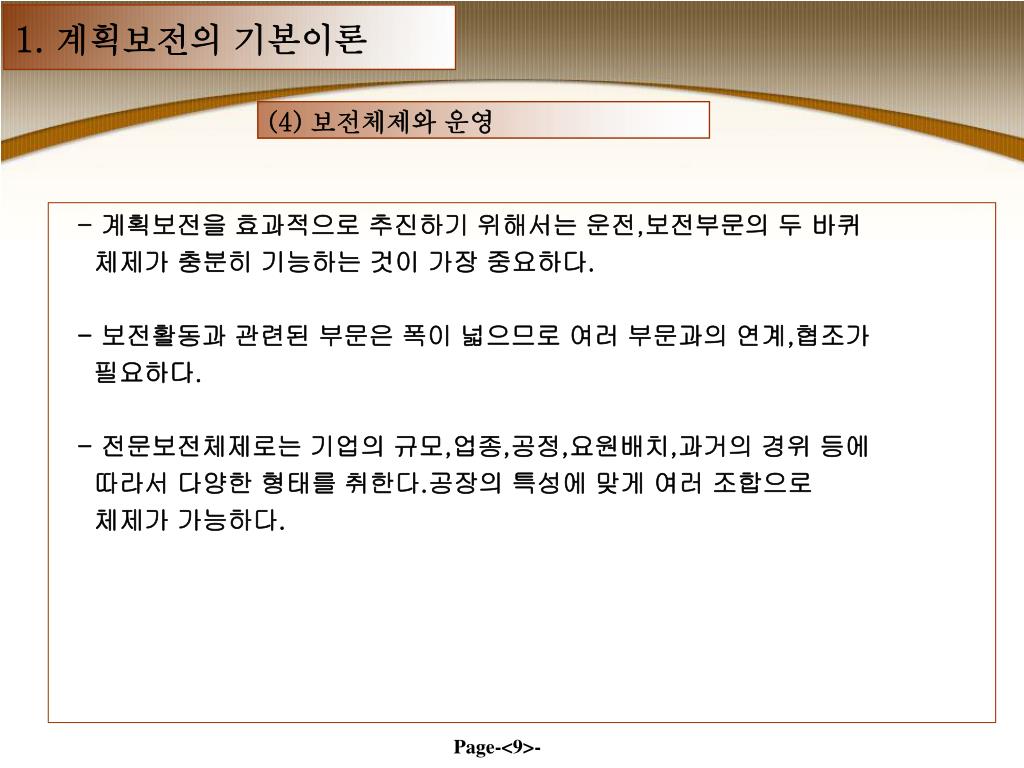

9. 1. 계획보전의 기본이론 (4) 보전체제와 운영 • - 계획보전을 효과적으로 추진하기 위해서는 운전,보전부문의 두 바퀴 • 체제가 충분히 기능하는 것이 가장 중요하다. • - 보전활동과 관련된 부문은 폭이 넓으므로 여러 부문과의 연계,협조가 • 필요하다. • - 전문보전체제로는 기업의 규모,업종,공정,요원배치,과거의 경위 등에 • 따라서 다양한 형태를 취한다.공장의 특성에 맞게 여러 조합으로 • 체제가 가능하다. Page-<9>-

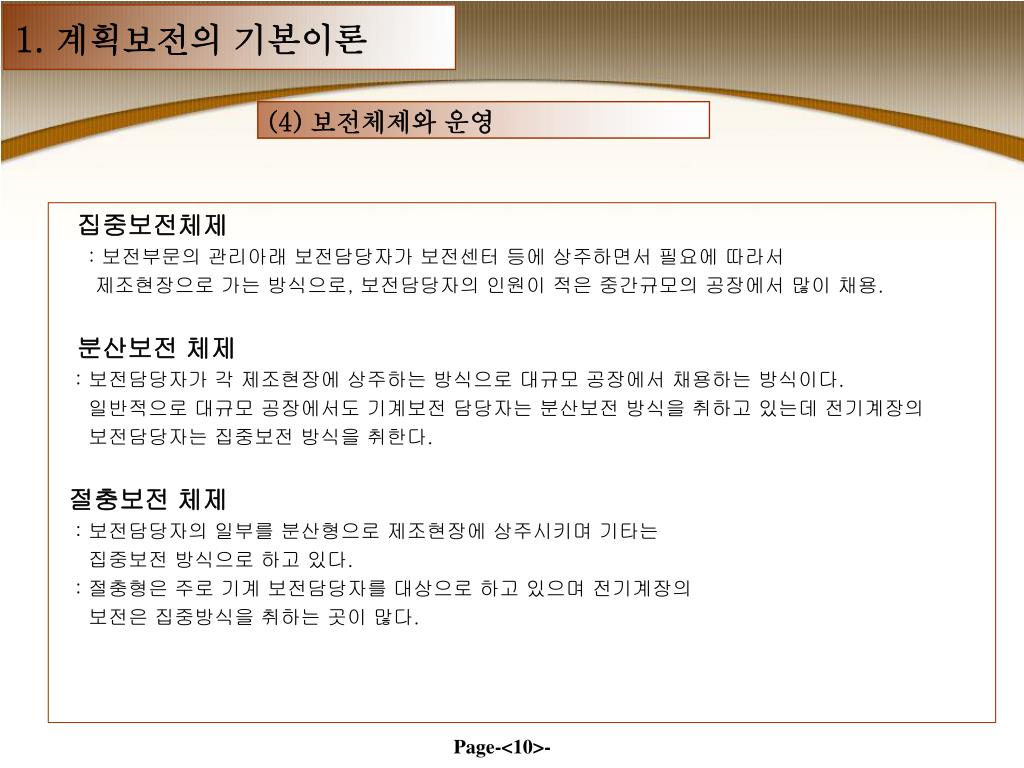

10. 1. 계획보전의 기본이론 (4) 보전체제와 운영 • 집중보전체제 • : 보전부문의 관리아래 보전담당자가 보전센터 등에 상주하면서 필요에 따라서 • 제조현장으로 가는 방식으로, 보전담당자의 인원이 적은 중간규모의 공장에서 많이 채용. • 분산보전 체제 • : 보전담당자가 각 제조현장에 상주하는 방식으로 대규모 공장에서 채용하는 방식이다. • 일반적으로 대규모 공장에서도 기계보전 담당자는 분산보전 방식을 취하고 있는데 전기계장의 • 보전담당자는 집중보전 방식을 취한다. • 절충보전 체제 • : 보전담당자의 일부를 분산형으로 제조현장에 상주시키며 기타는 • 집중보전 방식으로 하고 있다. • : 절충형은 주로 기계 보전담당자를 대상으로 하고 있으며 전기계장의 • 보전은 집중방식을 취하는 곳이 많다. Page-<10>-

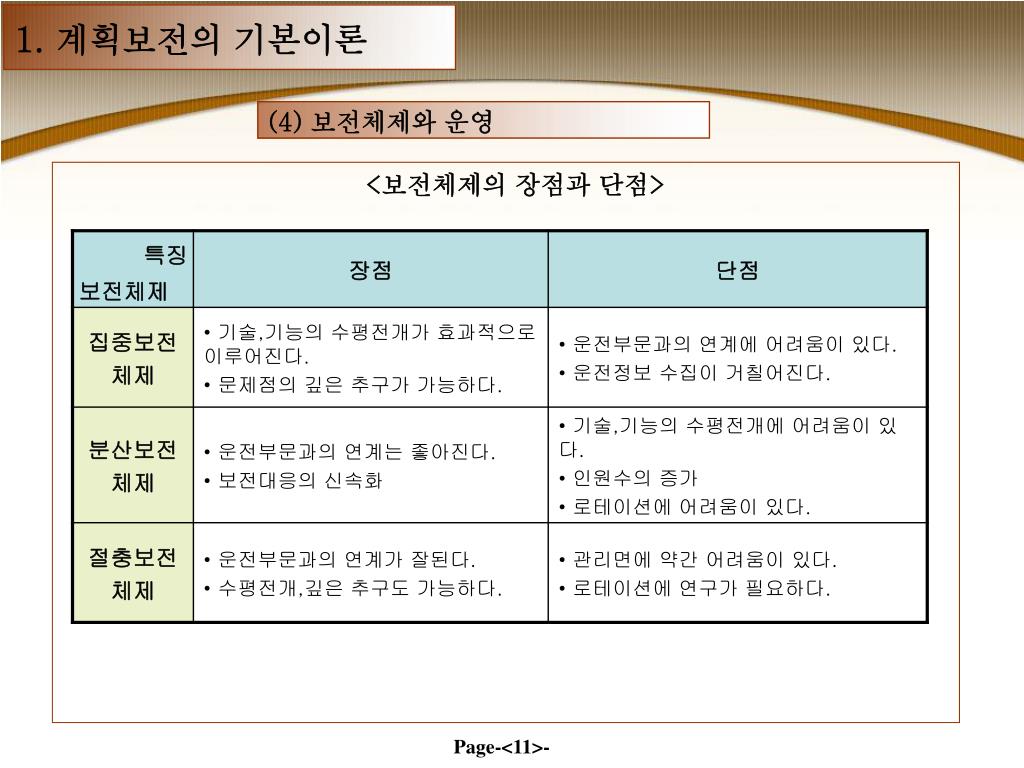

11. 1. 계획보전의 기본이론 (4) 보전체제와 운영 • <보전체제의 장점과 단점> 특징 보전체제 Page-<11>-

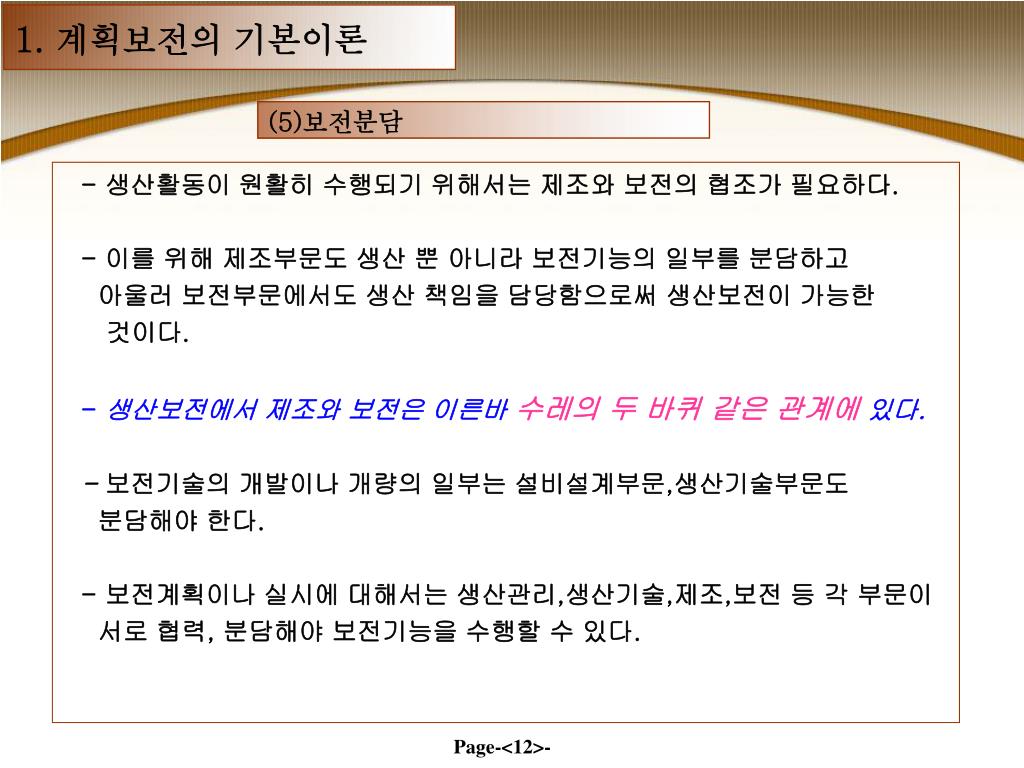

12. 1. 계획보전의 기본이론 (5)보전분담 • - 생산활동이 원활히 수행되기 위해서는 제조와 보전의 협조가 필요하다. • - 이를 위해 제조부문도 생산 뿐 아니라 보전기능의 일부를 분담하고 • 아울러 보전부문에서도 생산 책임을 담당함으로써 생산보전이 가능한 • 것이다. • - 생산보전에서 제조와 보전은 이른바 수레의 두 바퀴 같은 관계에 있다. • - 보전기술의 개발이나 개량의 일부는 설비설계부문,생산기술부문도 • 분담해야 한다. • - 보전계획이나 실시에 대해서는 생산관리,생산기술,제조,보전 등 각 부문이 • 서로 협력, 분담해야 보전기능을 수행할 수 있다. Page-<12>-

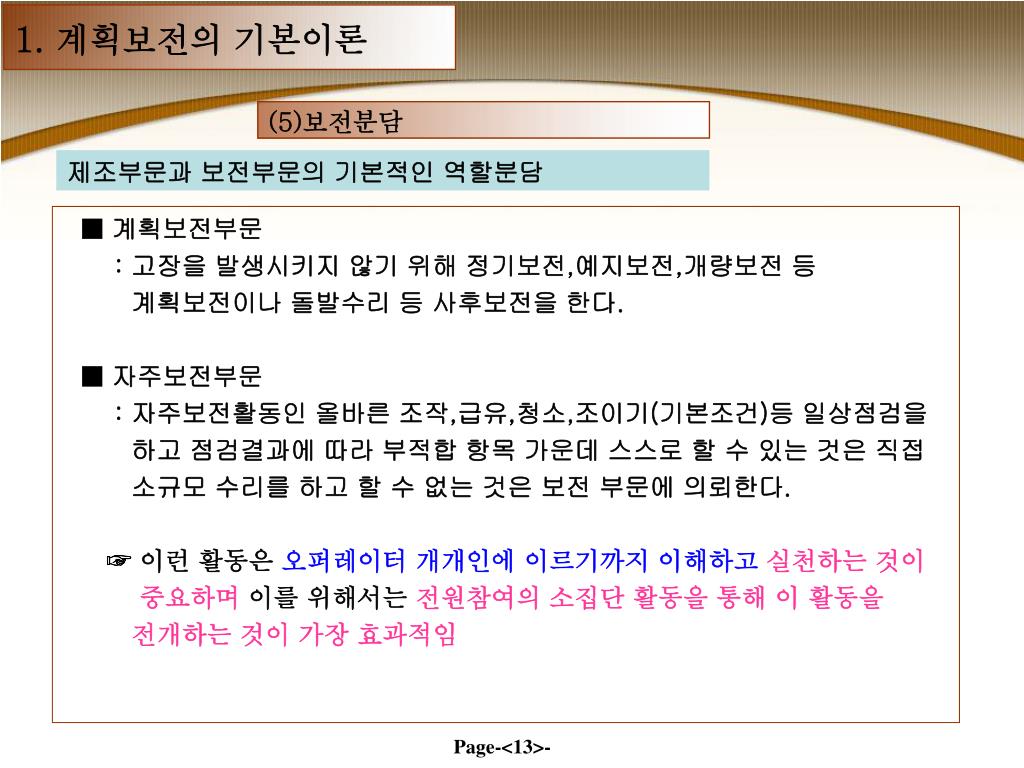

13. 1. 계획보전의 기본이론 (5)보전분담 제조부문과 보전부문의 기본적인 역할분담 • ■ 계획보전부문 • : 고장을 발생시키지 않기 위해 정기보전,예지보전,개량보전 등 • 계획보전이나 돌발수리 등 사후보전을 한다. • ■ 자주보전부문 • : 자주보전활동인 올바른 조작,급유,청소,조이기(기본조건)등 일상점검을 • 하고 점검결과에 따라 부적합 항목 가운데 스스로 할 수 있는 것은 직접 • 소규모 수리를 하고 할 수 없는 것은 보전 부문에 의뢰한다. • ☞ 이런 활동은 오퍼레이터 개개인에 이르기까지 이해하고실천하는 것이 • 중요하며 이를 위해서는 전원참여의 소집단 활동을 통해 이 활동을 • 전개하는 것이 가장 효과적임 Page-<13>-

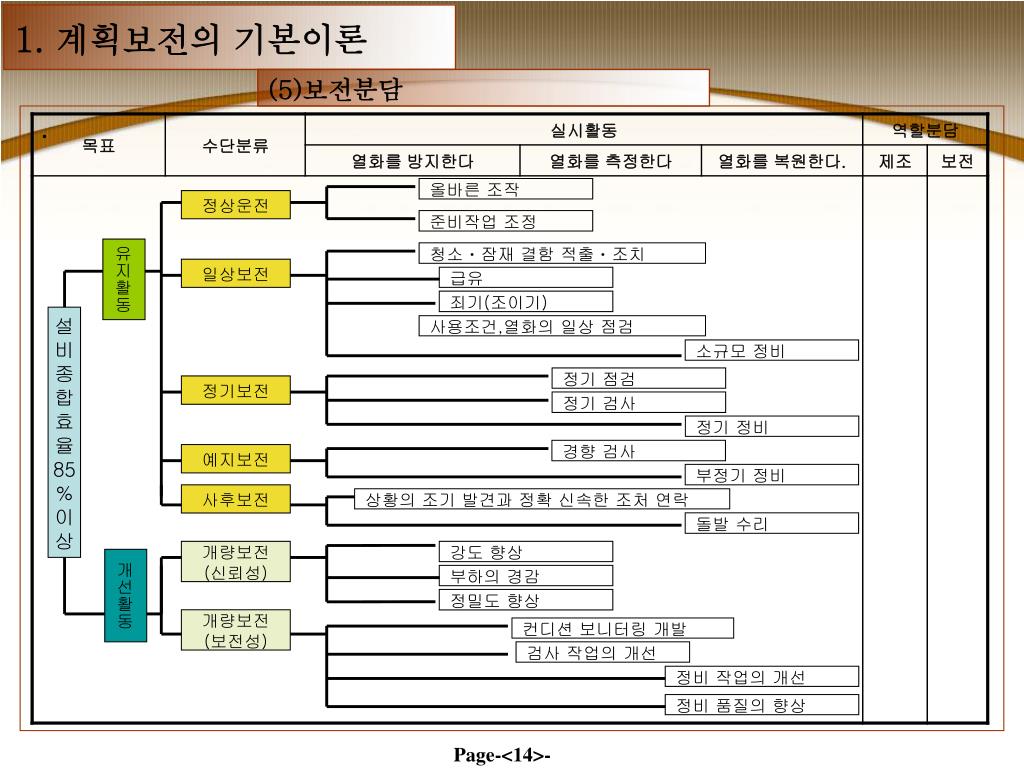

14. (5)보전분담 1. 계획보전의 기본이론 올바른 조작 정상운전 • . 준비작업 조정 유지활동 청소ㆍ잠재 결함 적출ㆍ조치 일상보전 급유 죄기(조이기) 설 비 종 합 효 율 85 % 이 상 사용조건,열화의 일상 점검 소규모 정비 정기 점검 정기보전 정기 검사 정기 정비 경향 검사 예지보전 부정기 정비 사후보전 상황의 조기 발견과 정확 신속한 조처 연락 돌발 수리 개량보전 (신뢰성) 강도 향상 개선활동 부하의 경감 정밀도 향상 개량보전 (보전성) 컨디션 보니터링 개발 검사 작업의 개선 정비 작업의 개선 정비 품질의 향상 Page-<14>-

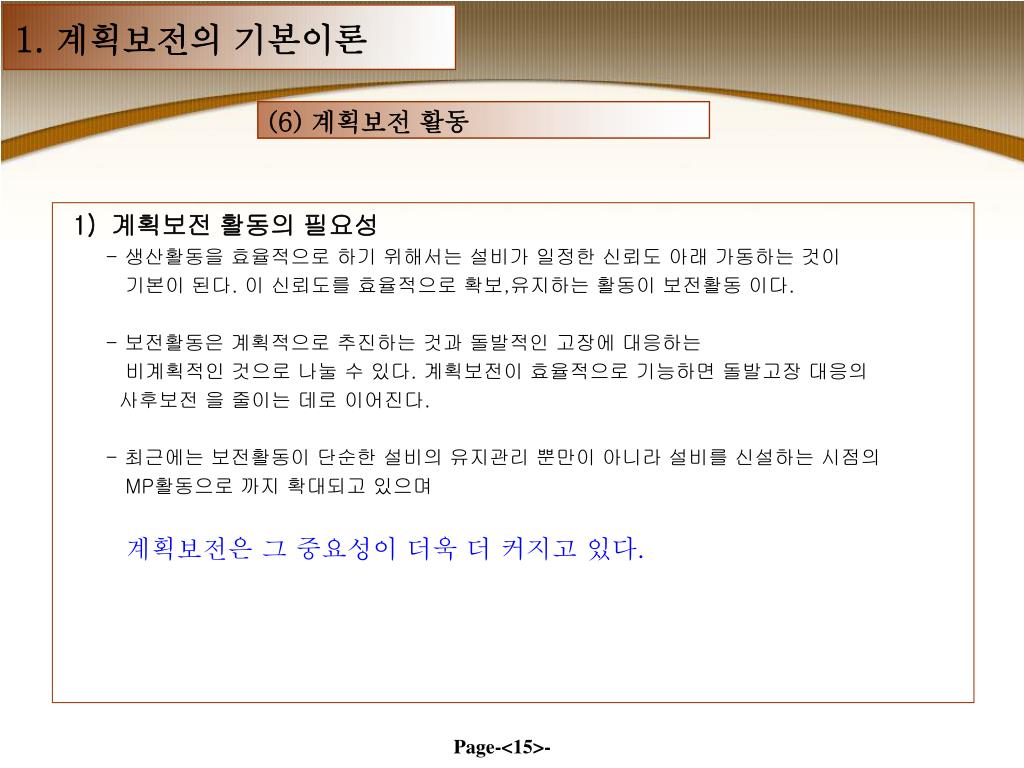

15. 1. 계획보전의 기본이론 (6) 계획보전 활동 • 계획보전 활동의 필요성 • - 생산활동을 효율적으로 하기 위해서는 설비가 일정한 신뢰도 아래 가동하는 것이 • 기본이 된다. 이 신뢰도를 효율적으로 확보,유지하는 활동이 보전활동 이다. • - 보전활동은 계획적으로 추진하는 것과 돌발적인 고장에 대응하는 • 비계획적인 것으로 나눌 수 있다. 계획보전이 효율적으로 기능하면 돌발고장 대응의 • 사후보전 을 줄이는 데로 이어진다. • - 최근에는 보전활동이 단순한 설비의 유지관리 뿐만이 아니라 설비를 신설하는 시점의 • MP활동으로 까지 확대되고 있으며 • 계획보전은 그 중요성이 더욱 더 커지고 있다. Page-<15>-

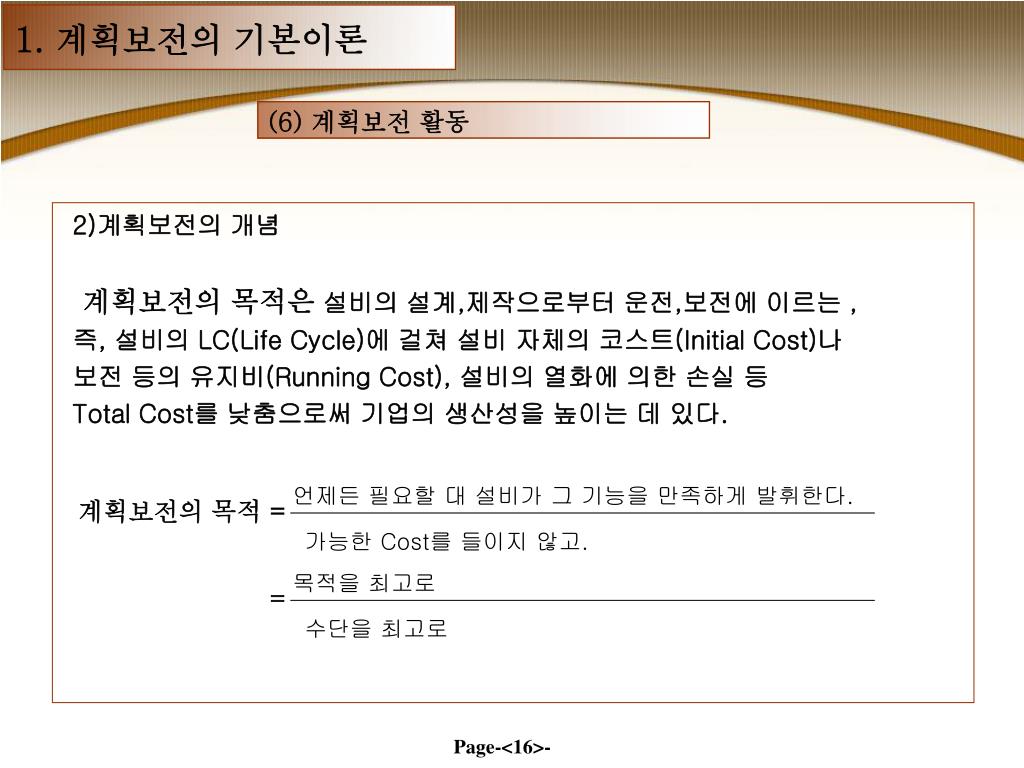

16. 1. 계획보전의 기본이론 (6) 계획보전 활동 • 2)계획보전의 개념 • 계획보전의 목적은 설비의 설계,제작으로부터 운전,보전에 이르는 , • 즉, 설비의 LC(Life Cycle)에 걸쳐 설비 자체의 코스트(Initial Cost)나 • 보전 등의 유지비(Running Cost), 설비의 열화에 의한 손실 등 • Total Cost를 낮춤으로써 기업의 생산성을 높이는 데 있다. 언제든 필요할 대 설비가 그 기능을 만족하게 발휘한다. 계획보전의 목적 = 가능한 Cost를 들이지 않고. 목적을 최고로 = 수단을 최고로 Page-<16>-

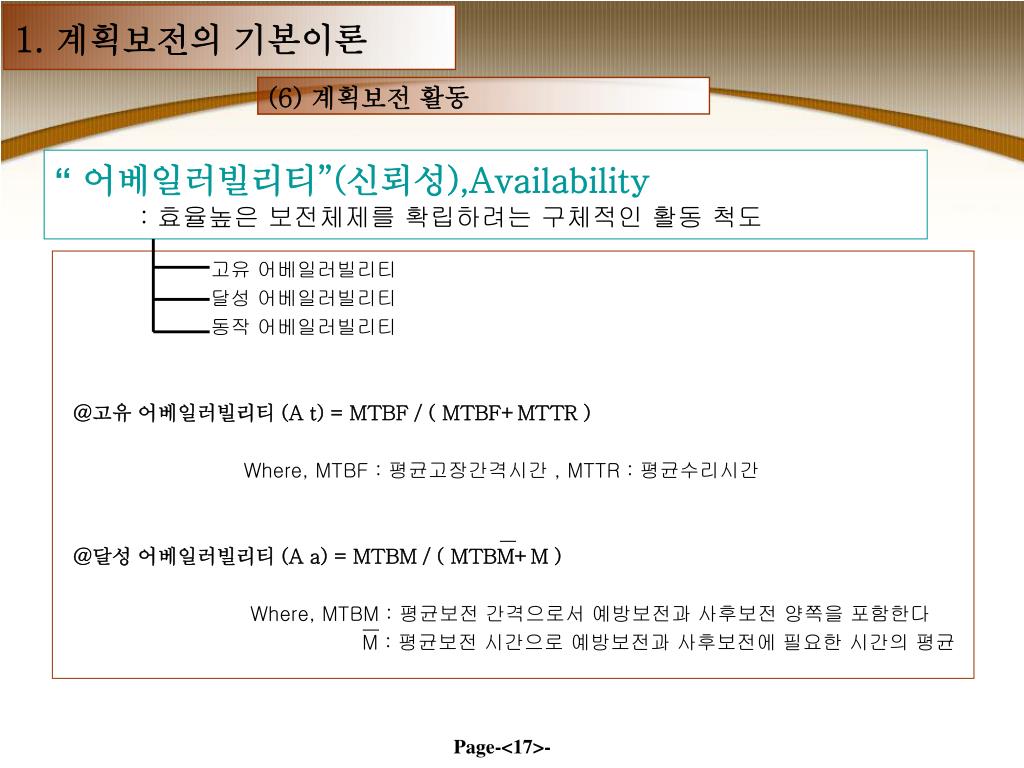

17. (6) 계획보전 활동 1. 계획보전의 기본이론 “어베일러빌리티”(신뢰성),Availability : 효율높은 보전체제를 확립하려는 구체적인 활동 척도 • 고유 어베일러빌리티 • 달성 어베일러빌리티 • 동작 어베일러빌리티 • ＠고유 어베일러빌리티 (A t) = MTBF / ( MTBF+MTTR ) • Where, MTBF : 평균고장간격시간 , MTTR : 평균수리시간 • ＠달성 어베일러빌리티 (A a) = MTBM / ( MTBM+M ) • Where, MTBM : 평균보전 간격으로서 예방보전과 사후보전 양쪽을 포함한다 • M : 평균보전 시간으로 예방보전과 사후보전에 필요한 시간의 평균 Page-<17>-

18. 1. 계획보전의 기본이론 (6) 계획보전 활동 효율 높은 보전체제를 확립하고자 하는 활동 • ① 설비의 신뢰성 향상 활동 • : 설비에서 발생하는 보전을 철저히 삭감하여 고장이 나지 않도록 하는 활동 • : 설비에서 발생하는 돌발작업을 제로로 만들고 발생하는 보전작업(검사,정기점검,정기정비 등) • 의 주기를 계획적으로 최대한 연기하기 위한 연구를 다면적 기술로 연구. • : 보전작업의 공수 감축 • : 예방보전 체제의 확립을 목적으로 하는 활동 • ② 설비의 보전성 향상활동 • : 설비에서 발생한 작업을 효율적으로 처리하는 것. 즉,고장나면 바로 고치는 활동. • : 소수의 보전인원으로 짧은 시간안에 보전을 효율적으로 마무리하는 것. • : 설비의 어베일러빌리티를 높이는 활동을 통해 아웃풋의 향상(고장제로,불량제로)과 보전담당자의 • 체질개선을 꾀하고,다시 이들활동이 효율적으로 추진되기 위한 관리활동이 유기적으로 결합된 • 체계를 만들어 내는 것이라고 할 수 있다. 계획보전 체제의 확립이란? Page-<18>-

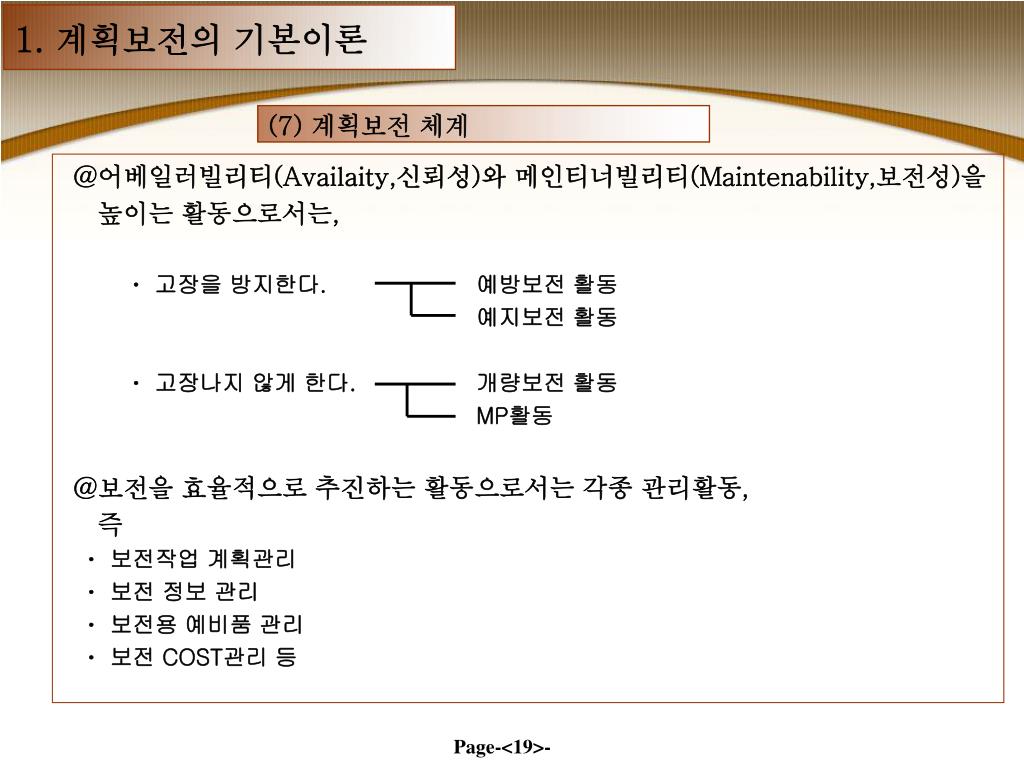

19. 1. 계획보전의 기본이론 (7) 계획보전 체계 • ＠어베일러빌리티(Availaity,신뢰성)와 메인티너빌리티(Maintenability,보전성)을 • 높이는 활동으로서는, • ㆍ 고장을 방지한다. 예방보전 활동 • 예지보전 활동 • ㆍ 고장나지 않게 한다. 개량보전 활동 • MP활동 • ＠보전을 효율적으로 추진하는 활동으로서는 각종 관리활동, • 즉 • ㆍ 보전작업 계획관리 • ㆍ 보전 정보 관리 • ㆍ 보전용 예비품 관리 • ㆍ 보전 COST관리 등 Page-<19>-

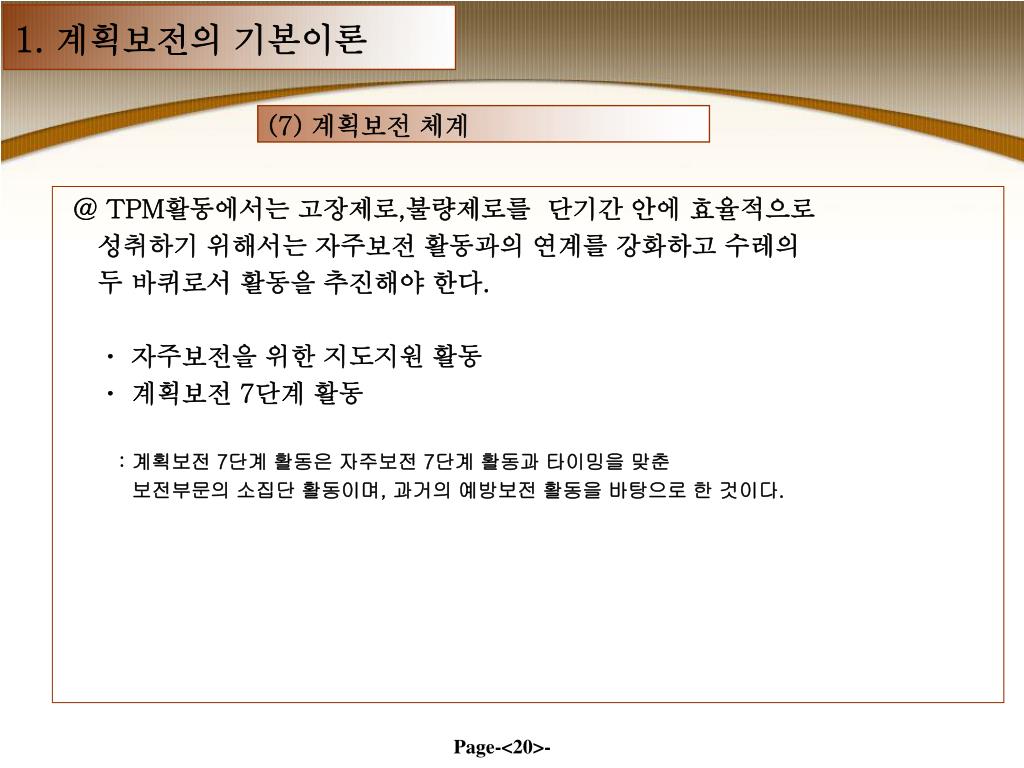

20. 1. 계획보전의 기본이론 (7) 계획보전 체계 • ＠ TPM활동에서는 고장제로,불량제로를 단기간 안에 효율적으로 • 성취하기 위해서는 자주보전 활동과의 연계를 강화하고 수레의 • 두 바퀴로서 활동을 추진해야 한다. • ㆍ 자주보전을 위한 지도지원 활동 • ㆍ 계획보전 7단계 활동 • : 계획보전 7단계 활동은 자주보전 7단계 활동과 타이밍을 맞춘 • 보전부문의 소집단 활동이며, 과거의 예방보전 활동을 바탕으로 한 것이다. Page-<20>-

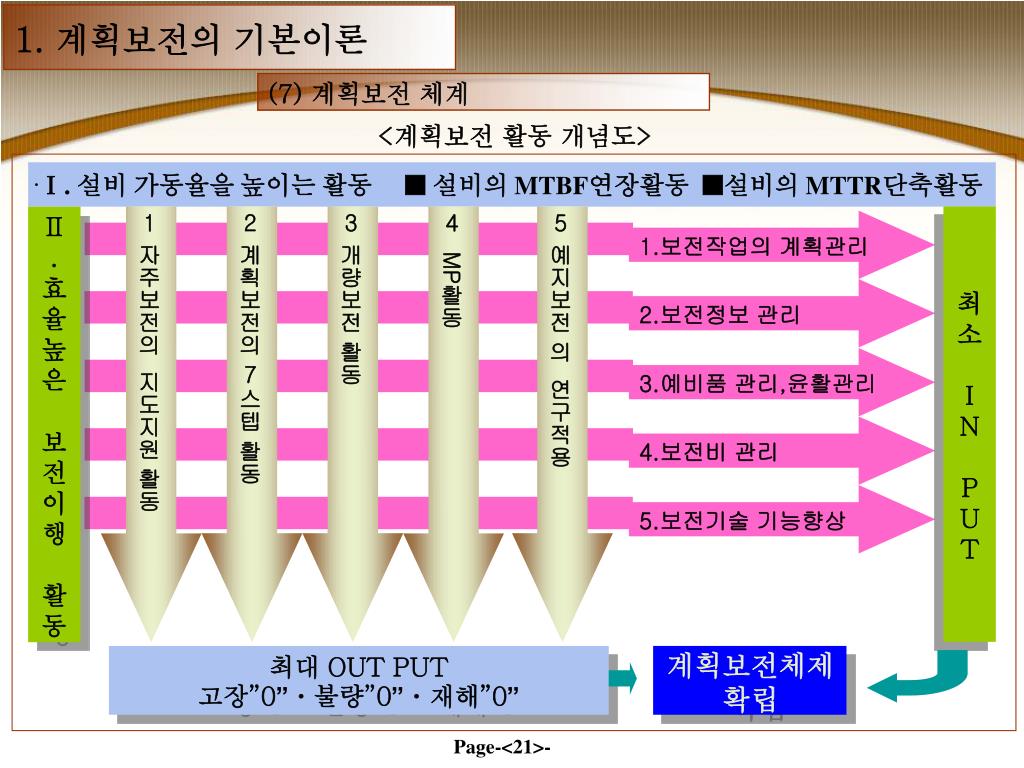

21. 1.보전작업의 계획관리 2.보전정보 관리 3.예비품 관리,윤활관리 4.보전비 관리 5.보전기술 기능향상 (7) 계획보전 체계 1. 계획보전의 기본이론 <계획보전 활동 개념도> Ⅰ. 설비 가동율을 높이는 활동 ■ 설비의 MTBF연장활동 ■설비의 MTTR단축활동 • . 1 자주보전의 지도지원 활동 2 계획보전의 7스텝 활동 3 개량보전 활동 4 MP활동 5 예지보전 의 연구적용 최 소 I N P U T Ⅱ . 효 율 높 은 보 전 이 행 활 동 최대 OUT PUT 고장”0”ㆍ불량”0”ㆍ재해”0” 계획보전체제 확립 Page-<21>-
