第 2 章 Internet 接入方式

1. 第2章 Internet接入方式

2. Internet接入方式的结构，统称为Internet接入技术，其发生在连接网络与用户的最后一段路程。Internet接入方式的结构，统称为Internet接入技术，其发生在连接网络与用户的最后一段路程。 接入Internet的方式很多，最常见的是拨号接入，还有正在广泛兴起的宽带网接入相对于传统的窄带接入而言显示了其不可比拟的优势和强劲的生命力。为了适应新的形式和需要，出现了多种宽带接入网技术。包括铜线接入技术xDSL、光纤接入技术、混合光纤同轴（HFC）接入技术等多种有线接入技术以及无线接入技术。然而，各种各样的宽带接入方式都有其自身的长短、优劣，不同需要的用户应该根据自己的实际情况做出合理的选择。 课程引入

3. Internet 接入网 1. 接入网定义和结构 公用电信网络在传统上被划分为三个部分，即长途网、中继网、用户接入网（端局与用户之间的部分）。长途网和中继网在一起称为核心网（Core Network，CN），将余下部分称为接入网（Access Network，AN），或用户环路，即交换局到用户终端之间的所有机线设备，主要用来完成用户接入核心网的任务。如图所示。

4. 2.接入网分类 • 接入网根据使用的媒体可以分为有线接入网和无线接入网两大类。 • 其中有线接入网又可分为铜线接入网（PSTN、ISDN、xDSL）、光纤接入网（FTTx）和光纤同轴电缆混合接入网（HFC）等。 • 无线接入网又可分为固定接入网和移动接入网，主要基于微波、卫星、蜂窝移动通信、无绳电话、集群无线电话、无线寻呼等多种无线通信系统。

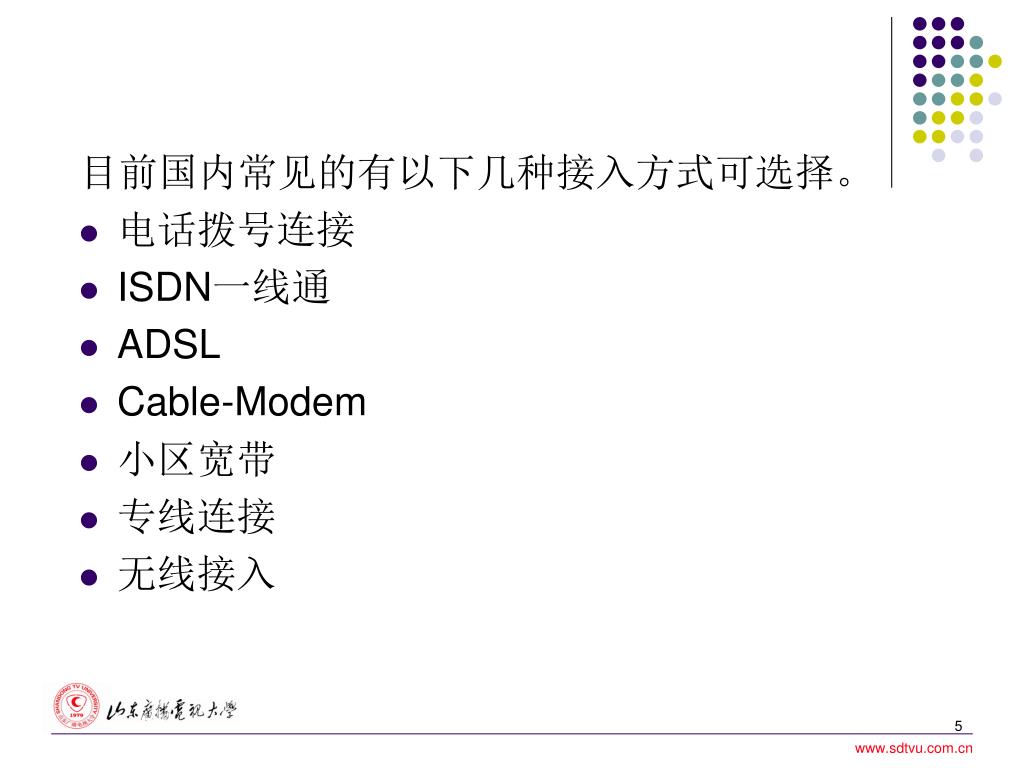

5. 目前国内常见的有以下几种接入方式可选择。 • 电话拨号连接 • ISDN一线通 • ADSL • Cable-Modem • 小区宽带 • 专线连接 • 无线接入

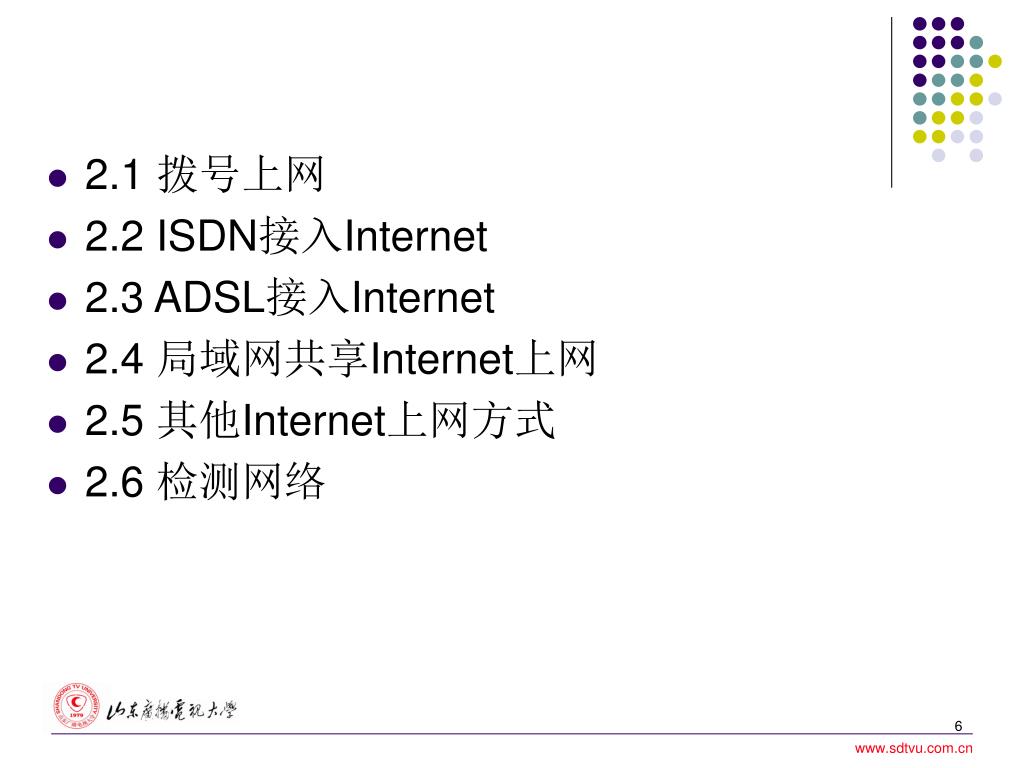

6. 2.1 拨号上网 • 2.2 ISDN接入Internet • 2.3 ADSL接入Internet • 2.4 局域网共享Internet上网 • 2.5 其他Internet上网方式 • 2.6 检测网络

7. 电话进线 RS232 Line 串 口 Phone 2.1 拨号上网 PSTN（Published Switched Telephone Network，公用电话交换网)

8. 优点：费用低廉，大部分用户可以接受，适用于业务量小的单位和个人使用，接入方便，可以自由选择ISP（Internet服务商），安装也很方便，不需要专门的技术人员上门安装。主要适合于临时性接入或无其他宽带接入场所的使用。缺点是速率低，无法实现一些高速率要求的网络服务，其次是费用较高（接入费用由电话通信费和网络使用费组成）。优点：费用低廉，大部分用户可以接受，适用于业务量小的单位和个人使用，接入方便，可以自由选择ISP（Internet服务商），安装也很方便，不需要专门的技术人员上门安装。主要适合于临时性接入或无其他宽带接入场所的使用。缺点是速率低，无法实现一些高速率要求的网络服务，其次是费用较高（接入费用由电话通信费和网络使用费组成）。 • 缺点：速度慢，一般只有33kbit/s和56kbit/s，上网的同时不能打电话。 • 硬件：一台个人计算机、一台调制解调器、一条电话线、账号。 • 软件：计算机上的操作系统、上网软件（网络协议、浏览器、邮件管理工具等）。

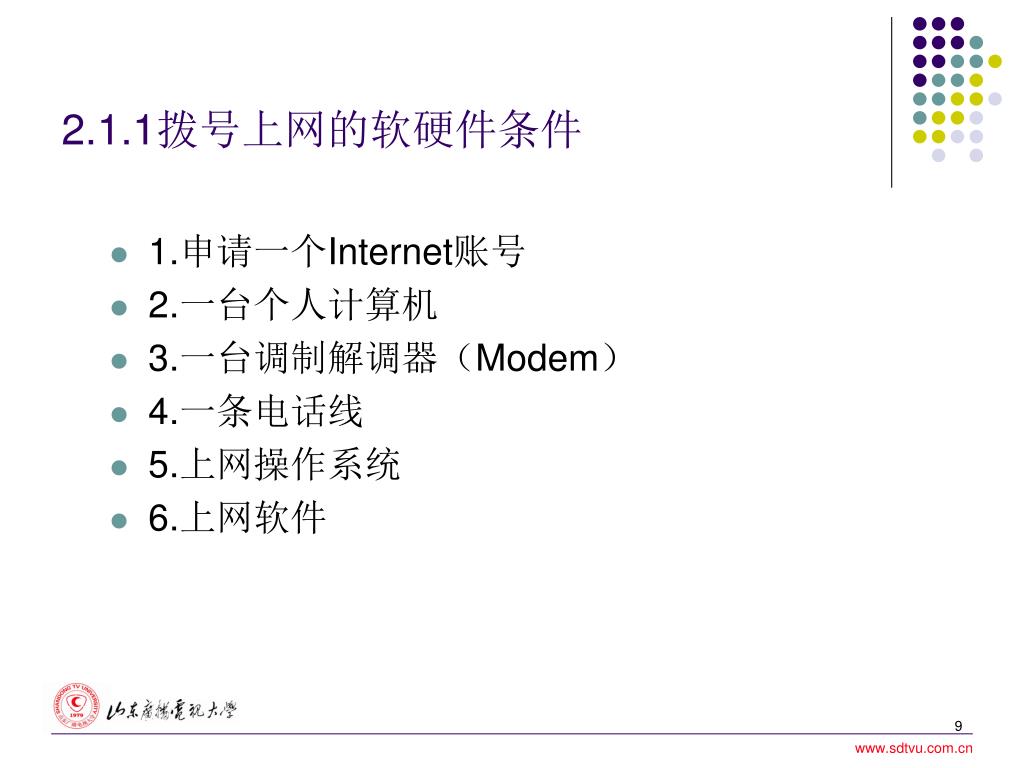

9. 2.1.1拨号上网的软硬件条件 • 1.申请一个Internet账号 • 2.一台个人计算机 • 3.一台调制解调器（Modem） • 4.一条电话线 • 5.上网操作系统 • 6.上网软件

10. 2.1.2 安装调制解调器Modem）(硬件) • 1、外置Moedem的安装方法 • 2、内置式Moedem的安装方法

11. 2.1.3 安装调制解调器驱动程序（软件） • WindowsXP操作系统中安装调制解调器驱动程序的方法 • 1.外置Modem驱动程序的安装 • “开始” “设置”“控制面板” “电话和调制解调器选项”, 弹出“电话和调制解调器选项”对话框，选择“调制解调器”选项卡，按照提示进行安装。

13. 2.内置Modem驱动程序的安装 • 内置Modem驱动程序的安装和外置Modem驱动程序的安装方法基本相似，可以采用前面介绍的方法进行安装。 • 也可以用自动检测到新硬件，也就是检测出新装了一块Modem卡，按照提示进行安装。

14. 2.14建立拨号连接 • （硬件和软件都装好了，用拨号连接到网络） • 在WindowsXP操作系统中建立拨号连接的操作步骤如下： • “控制面板”“网络连接”图标，或“网上邻居”图标上单击右键选择“属性”， “创建一个新的连接”

15. “新建连接向导”对话框

16. 然后按以下步骤进行操作。

17. 2.15拨号上网 • 拨号网络设置完成后，就可以进入Internet了。 • 在WindowsXP操作系统中拨号上网的操作步骤如下。 • ①双击 “163”图标，弹出“拨号连接”对话框，在其中输入用户名、口令。 • ②单击“拨号”按钮，此时就会听到调制解调器的拨号声音，屏幕上会显示正在拨号，当拨通后，计算机会继续检测用户名与密码，如果用户名和密码检测通过，会在任务栏的右侧出现一个连通状态图标，表明Internet已经接通。

18. 2.2 ISDN接入Internet • ISDN(Integrated Service Digital Network，综合业务数字网)接入技术俗称“一线通”，是普通电话（模拟Modem）拨号接入和宽带接入之间的过渡方式。ISDN的传输是纯数字过程，通信质量较高，其最高数据传输速率为128Kbps。 • 优点：价格偏低，视频等 • 优点：传输速率可达128Kbps，使用电话线，节约了布线投资，拨号上网时可同时打电话。

20. 2.2.1 ISDN设备安装 • 安装ISDN设备软硬件安装方法与前面介绍的Modem的安装方式类似。 • 也分为外置ISDN、内置ISDN • 2.2.2 ISDN设备驱动程序安装以及建立新连接 • 具体安装步骤和前面介绍的安装Modem的方法一样。

21. 2.3 ADSL接入Internet • ADSL(Asymmetrical Digital Subscriber Line，非对称数字用户环路)可以直接利用现有用户电话线，无需另铺电缆，节省投资，渗入能力强，接入快，适用于集中与分散的用户；为用户提供上、下行不对称的传输宽度（下行速率可达8Mbit/s，上行速率可达2Mbit/s），具有传统拨号上网和ISDN无法比拟的优势，可广泛用于视频业务及高速Internet等数据的接入；而且节省费用，上网时又同时可以打电话，互不影响，而且上网时不需要另交电话费。 • 优点：可直接利用现有用户电话线，下行速率可达8Mbit/s，上行速率可达2Mbit/s，视频，音频等多媒体的使用。独享带宽，安装方便，与打电话互不干扰。可用于家庭用户，也可以满足小型单位的使用需求。 • 软件：操作系统、账号 • 硬件：个人计算机、ADSL Modem、网卡、电话线

22. 2.3.1 ADSL上网硬件 • 1.申请一个ADSL上网账号 • 2.一台个人计算机 • 3.一台ADSL Modem • 4.一块网卡 • 5.一条电话线

23. 2.3.2 ADSL硬件安装 • 1.安装网卡 • （1）准备一块网卡。如图2-30所示，网卡因厂家或型号不同，外观样式也不一定相同。 • （2）断开电源，打开主机机箱，注意主板上的PCI插槽，如图2-31。 • （3）将网卡插入一空的PCI插槽中，并旋紧螺丝，如图2-32。 • （4）在主机背面的网卡上插上网线，网卡硬件就按照完成了,2-33。

24. （5）接下来就应该安装网卡驱动了，在确保正确的安装了网卡硬件后，打开计算机，当启动WindowsXP操作系统时就会出现“找到新硬件”对话框，根据向导提示安装网卡驱动程序（如果用户的网卡是市面上常见的网卡，系统会自动安装网卡驱动程序）。成功安装网卡后，系统将要求重启后才生效。（5）接下来就应该安装网卡驱动了，在确保正确的安装了网卡硬件后，打开计算机，当启动WindowsXP操作系统时就会出现“找到新硬件”对话框，根据向导提示安装网卡驱动程序（如果用户的网卡是市面上常见的网卡，系统会自动安装网卡驱动程序）。成功安装网卡后，系统将要求重启后才生效。 • （6）重启计算机后，打开“设备管理器”窗口，在该窗口中就可以看到网卡适配器了。

25. 图2-30、2-31、2-32、2-33

26. 2.安装ADSL Modem • 内置ADSL Modem • 外置标准局域网接口的ADSL Modem硬件的安装方法非常简单。 • 电源线查到电源插口，另一端接入接线板上，将电话线插入电话插口，另一端接入电话分线器，将网线插入网线插口，另一端插入主机箱的网卡插口，这样ADSL Modem硬件的安装就算完成了。另外，外置标准局域网接口的ADSLModem不需用安装驱动程序，如果用户选用的是内置ADSL Modem或者USB接口的ADSL Modem，就必须安装驱动程序。

27. 从左到右分别是：电源接口，ADSL进线接口，网线接口和RS232接口。从左到右分别是：电源接口，ADSL进线接口，网线接口和RS232接口。

28. 2.3.3 ADSL拨号软件的安装 • ADSL专线接入 • ADSL虚拟拨号（常用） • 以Windows XP系统自带的拨号连接为例。步骤如下： • （1）创建连接 • 单击“开始”→“控制面板”→“网络和Internet连接”→“网络连接”，或者，“网上邻居”单击鼠标右键→“属性”，或者在打开的“网络连接”窗口左侧中的“网络任务”列表下选择“创建一个新的连接”命令。弹出“新建连接向导”对话框，如图所示。

29. 按照“新建连接向导”的提示说明，选择相应选项后单击“下一步”按钮，设置完成后单击“完成”按钮。本例的ISP名称输入“贵州电信”，如图所示。按照“新建连接向导”的提示说明，选择相应选项后单击“下一步”按钮，设置完成后单击“完成”按钮。本例的ISP名称输入“贵州电信”，如图所示。

31. (2)使用 • 双击桌面的“贵州电信”的图标。在弹出的窗口中单击“连接”即开始拨号连接网络，如果在“新建连接向导”中没有输入帐号和密码，则须输入ISP提供的账号和密码(必须注意账号的格式和大小写)，如图所示。 • 成功连接后将会看到屏幕右下角多出一个有两台电脑连接。

32. 2.4 局域网共享Internet上网 • 前面分别介绍了3种单机上网方式：通过Modem拨号上网、ISDN上网和ADSL上网，那么怎样让局域网中的每一台计算机通过其中一台计算机同时上网呢？方法有很多种，目前通常采用两种方法。 • 第一种方法：通过代理服务器上网，即将局域网中的某一台计算机配置成代理服务器，只要代理服务器接入了Internet，局域网中的其他计算机就可以通过该代理服务器上网； • 第二种方法采用共享Internet上网，即将局域网中的某一台计算机接入Internet，然后通过安装某种共享Internet软件达到将局域网中的其他计算机通过该计算机接入Internet。本节就以局域网内共享ADSL上网的方法来介绍局域网共享Internet上网。

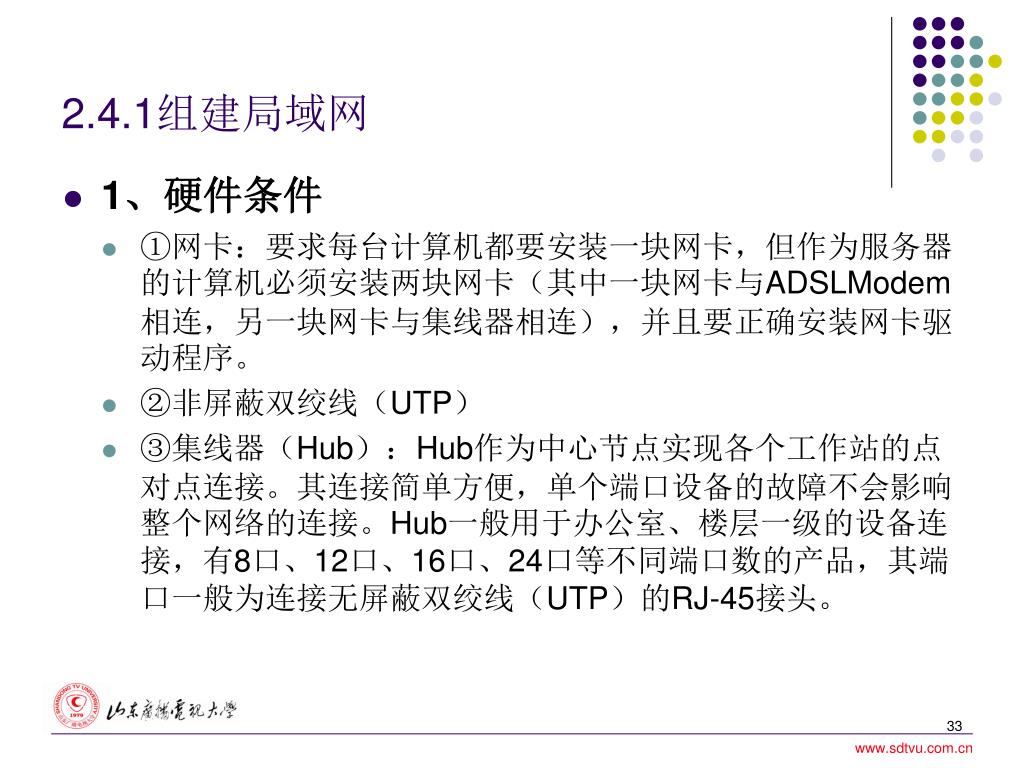

33. 2.4.1组建局域网 • 1、硬件条件 • ①网卡：要求每台计算机都要安装一块网卡，但作为服务器的计算机必须安装两块网卡（其中一块网卡与ADSLModem相连，另一块网卡与集线器相连），并且要正确安装网卡驱动程序。 • ②非屏蔽双绞线（UTP） • ③集线器（Hub）：Hub作为中心节点实现各个工作站的点对点连接。其连接简单方便，单个端口设备的故障不会影响整个网络的连接。Hub一般用于办公室、楼层一级的设备连接，有8口、12口、16口、24口等不同端口数的产品，其端口一般为连接无屏蔽双绞线（UTP）的RJ-45接头。

34. ④RJ45头：是连接网卡和Hub的接头，类似于电话线上的水晶头。④RJ45头：是连接网卡和Hub的接头，类似于电话线上的水晶头。 • 2、连接方法 • 局域网硬件设备准备好了，接下来就该将其连接起来形成局域网即可。

35. 2.4.2 服务器通过ADSL上网 • 2.4.3在服务器端设置Internet共享 • 在此介绍在Windows XP操作系统中设置Internet共享的方法。 • 操作步骤如下。 • ①由于在服务器端插入了两块网卡，所以在“网络连接”窗口中会出席两个本地连接。

36. ②在“adsl”图标上单击鼠标右键，弹出一个快捷菜单，选择“属性”菜单项，弹出“adsl属性”对话框，单击“高级”选项卡。②在“adsl”图标上单击鼠标右键，弹出一个快捷菜单，选择“属性”菜单项，弹出“adsl属性”对话框，单击“高级”选项卡。 • ③选中所有复选框，并在“家庭网络连接”下拉列表中选择连接到其他计算机的网卡，单击“确定”按钮，返回网络连接窗口，可以单独“ads1”图标已经共享了，这样网络中的其他计算机就可以通过这台计算机上网了。

37. 2.5其他Internet上网方式 • 2.5.1DDN接入Internet • DDN是“Digital Data Network”的缩写，意思是数字数据网，即平时所说的专线上网方式。 • 主要有6个部分组成：光纤或数字微波通信系统、智能节电或集线器设备、网络管理系统、数据电路终端设备、用户环路、用户端计算机或终端设备。

38. DDN方式主要优点如下： • ①采用数字电路，传输质量高，时延小，通信速率可根据需要在2.4kbit/s~2048kbit/s范围内选择。 • ②电路采用全透明传输，并可自动迂回，可靠性高。 • ③一线可以多用，可开展传真、接入因特网、会议电视等多种多媒体业务。 • ④方便地组建虚拟专用网（VPN），建立自己的网管中心，自己管理自己的网络。 • 主要缺点是需要租用一条专用通信线路，租用费用太高，主要用于企事业单位上网。

39. 2.5.2小区宽带网 • 用户一般只需要网卡，并使用双绞线直接连接到ISP提供的网络接口即可接入Internet。这种上网方式分为两种类型：采用DHCP（动态IP地址分配）和固定IP方式。 • 如果采用的是DHCP方式，那么在用户开通宽带的时候将获取一个账户吗和密码。在配置好网络后，必须在ISP提供的页面上输入用户名和密码才可以访问Internet，因此这种方式又称为也没登陆的小区宽带。

40. 采用固定IP方式的小区宽带连接，ISP通常会提供相应的IP地址、网关、DNS服务器地址等。用户必须牢记这些信息，然后对IP地址、网关、DNS服务器地址进行设置，配置方法如下：采用固定IP方式的小区宽带连接，ISP通常会提供相应的IP地址、网关、DNS服务器地址等。用户必须牢记这些信息，然后对IP地址、网关、DNS服务器地址进行设置，配置方法如下： • (1)“网上邻居”右键“属性” • (2)“网络连接”右键“属性” • (3)在“此连接使用下列项目”下列列表中选择“TCP/IP”选项，然后单击“属性”，弹出“Internet协议（TCP/IP）属性”对话框。 • (4)选中“使用下面的IP地址”和“使用下面的DNS服务器地址”单选按钮，输入对应的信息后，单击“确定”即可。

41. 2.5.3有线电视天线接入Internet • 视讯宽带通过有线电视天线接入Internet，与电话线无关。 • 其特点是：速度快、不计时、不占电话线、无需电话费用、不影响看电视、一线多用。 • 视讯宽带使用Cable Modem接入网络。安装Cable Modem需要请专业技术人员上门服务。 • 技术人员会通过转接头将室内有线电视天线一分为二，一条还是用于连接有线电视，另一台接入Cable Modem。目前，Cable Modem的下行速率高达34Mbit/s，上行速率高达10Mbit/s，相比之下，ADSL就慢多了。 • Cable Modem的连接情形类似于局域网，也类似于ADSL，都是需要10Mbit/s网卡或10/100Mbit/s自适应网卡。用双绞线将网卡和Cable Modem连接在一起。 • （用的较少，需专线改造，共享网络带宽。）

42. 2.5.4无线上网 • 目前，无线上网应用最常见有WLAN（Wireless Local-Aear Network，无线局域网）方式和移动通信（GPRS、CDMA）方式。无线上网的优点是不受时间和地点的限制，还可以收发短信；缺点是收费较高，且速度较慢。

43. 1、WLAN无线上网 • 大多数主流笔记本均内置了无线网卡，如果笔记本没有内置无线网卡，但预留了天线且有MIMIPCI插槽，用户便可自行加载无线网卡，或者使用PC卡式的外置无线网卡，如图2-55所示。

44. WLAN规范还在继续升级，包括速率和无线安全等方面。根据IEEE的最新消息，更高技术层次的802.11e和802.11i即将在不久之后被确认为正式标准。蓝牙（Blue Tooth）也是一种无线局域网标准，它比IEEE 802.11具备更好的移动性。此外，蓝牙还有成本低、体积小、适用于多种设备等优点。 • （1）两台计算机的WIFI方案 • （2）两台计算机以上的WIFI方案 • （3）无线网卡的设置 • （4）无线路由器的设置

45. 2、GPRS无线上网 • 3、3G无线上网

46. 2.6检测网络 • 2.6.1测试网络连接 • 在网络连接状态下测试网络连接是否正常的最简单方法是使用Ping命令，Ping命令是DOS命令，一般用于检测网络是否通。打开DOS窗口，输入Ipconfig可显示本机的TCP/IP设置，如图2-57所示。如果要显示更详细的信息，可输入Ipconfig/all。 2-57

47. 如果要检查本机的网络工作状况，课输入命令Ping localhost，如图2-58所示。该命令在本机上做回路测试，用来验证本机的TCP/IP协议簇是否被正确安装。图中显示time<1ms表示响应时间小于1ms，说明本机网络正常。 2-58

48. 如果要检查本机与局域网中的计算机的通信状况，可输入命令Ping 10.0.12.200.这里的10.0.12.200是对方的计算机IP地址，图2-59得到响应结果表明本机与对方计算机通信成功。 图2-59 检查本机与对方计算机网络连通状况

49. 另外，在使用WINS的域中，可尝试Ping NetBIOS计算机名，如果在Ping命令中成功解析了NetBIOS计算机名，那么说明NetBIOS设备的配置是正确的。在使用DNS的域中，课尝试Ping DNS主机名，如果完全限定DNS主机名被Ping命令正确解析，那么说明DNS名称解析的配置正确。

50. 2.6.2测试网速 • 不同的网络有不同的连接速度，在不同的时段即时同一网络的网速也可能不定。要精确测试网速，用户可打开http://www.cy07.com/netspeed.htm
