  1. Integracja dźwięku i obrazu

  2. Integracja dźwięku i obrazu • Obecnie w multimediach obrazowi zawsze towarzyszy dźwięk i na odwrót. • Ważną rzeczą jest sposób połączenia dźwięku z obrazem. • Elementy takie jak ścieżka dialogowa, efekty dźwiękowe i podkład muzyczny muszą korespondować z obrazem. • Subiektywnie postrzegana jakość obrazu zależy od jakości dźwięku i vice versa. • Duży wpływ na ogólną jakość materiału audiowizualnego ma stopień synchronizacji dźwięku z obrazem. • Do tworzenia produkcji audiowizualnych należy wykorzystać urządzenia pozwalające nie tylko na zapewnienie odpowiedniej jakości dźwięku i obrazu, ale również ich synchronizacji.

  3. Synchronizacja dźwięku i obrazu • Synchronizacja jest konieczna, gdy obraz nagrywany jest na inny nośnik niż dźwięk. • Pierwotnie synchronizację uzyskiwano przy pomocy używanego na planie filmowym „klapsa”. • Obecnie do synchronizacji dźwięku z obrazem wykorzystuje się kod czasowy. • Istnieje wiele standardów kodów czasowych (np. SMPTE/EBU, MIDI Time Code (MTC), Word Clock, Super Clock, Black Burst, AES/EBU Null Clock).

  4. Synchronizacja dźwięku i obrazu • Dźwięk i obraz formowane są w strukturę ramek. • W przypadku standardu PAL w jednym obrazie wizyjnym mieści się 1920 ramek fonicznych. W sygnale wizyjnym NTSC obraz wizyjny i ramki foniczne muszą zaczynać się w tym samym momencie. Zależności czasowe kodu czasowego w systemie: a) PAL; b)NTSC

  5. Synchronizacja dźwięku i obrazu • Kod czasowy może być generowany przez dowolne urządzenie - kamerę, rejestrator audio lub zewnętrzny, niezależny generator (synchronizator). • Urządzenie generujące kod czasowy pracuje w trybie master, a rejestrujące - w trybie slave.

  6. Generator sygnałów synchronizujących WY sync WY sync WY sync WY sync Urządzenie cyfrowe Urządzenie cyfrowe Urządzenie cyfrowe Urządzenie cyfrowe Rozwiązania praktyczne Schemat blokowy prostego systemu synchronizacji urządzeń cyfrowych o topologii gwiazdy.

  7. Rozwiązania praktyczne Systemy synchronizujące można podzielić na dwie grupy: • systemy spełniające zadanie czysto synchronizujące, • systemy uniwersalne: krosująco-synchronizujące. • Systemy synchronizujące posiadają takie komponenty jak generatory sygnałów odniesienia, wzmacniacze dystrybucyjne, konwertery kodów czasowych, uniwersalne synchronizatory pracujące w wielu standardach kodów czasowych i sygnałów synchronizujących jednocześnie. • Systemy uniwersalne krosująco-synchronizujące łączą w sobie dwa nierozerwalnie połączone zagadnienia istotne dla studiów: problem idealnego zsynchronizowania sygnałów cyfrowych z dokładnością do próbki oraz problem odpowiedniego przekierowywania strumieni danych analogicznie do krosownic analogowych.

  8. Wyjście Word Clock Wyjście Word Clock Wyjście Word Clock Wyjście Word Clock Wyjście Super Clock Wyjście AES11 Wyjście AES11 Wejście Wideo Sync ...... DA-38 mikser DAT DA-38 Pro Tools Źródło sygnału wideo 8 zewnętrznych urządzeń cyfrowych Rozwiązania praktyczne • 992 Master Clock firmy dCS Przykładowa konfiguracja pracy. 992 Master Clock jest wyposażone w 8 wyjść AES/EBU XLR, 5 wyjść BNC oraz jedno wejście BNC dla zewnętrznego sygnału odniesienia (z możliwością skonfigurowania go jako wyjście).

  9. Wyjście Word Clock Wyjście Word Clock Wyjście Word Clock Wyjście Word Clock Wejście Wideo Sync DAW O2R DA-88 DAT Źródło sygnału wideo Rozwiązania praktyczne • AardSync II firmy Aardvark Przykładowa konfiguracja systemu synchronizacji. Urządzenie spełnia zadanie synchronizatora dla systemu złożonego z czterech cyfrowych urządzeń dźwiękowych posiadających wejścia synchronizujące w standardzie Word Clock. Sygnałem odniesienia jest sygnał Black Burst pochodzący z generatora o wysokiej jakości, co umożliwia pracę w postprodukcyjnym studiu filmowym i studiu wideo.

  10. Sync Magnetofon analogowy Magnetofon analogowy lub cyfrowy Magnetowid Sync Sterowanie Kod czasowy Sterowanie Kod czasowy Sterowanie Kod czasowy Sync Zewnętrzne źródło synchronizacji wideo VSG Jednostka systemowa RS422 Klawiatura sterująca Wyjście generatora kodu czasowego Rozwiązania praktyczne • Micro Lynx firmy Time Line Schemat blokowy systemu Micro Lynx z magnetowidem

  11. Rozwiązania praktyczne • Micro Lynx firmy Time Line - c.d. Jest to system umożliwiający sterowanie i synchronizację do trzech różnych urządzeń (magnetofony analogowe, magnetofony cyfrowe oraz magnetowidy). System umożliwia sterowanie i synchronizację urządzeń nagrywająco-odtwarzających pracujących zarówno z kodem czasowym SMPTE jak i MIDI. W przedstawionej na poprzednim slajdzie konfiguracji Micro Lynx umożliwia współpracę i zapewnia sterowanie magnetowidami (taśma ¾”, U-Matic, Beta, S-VHS, VHS i cyfrowa). Każdy z magnetowidów systemu może pełnić rolę master lub slave.

  12. Rozwiązania praktyczne • Programy do edycji materiału audiowizualnego (np. Ulead Media Studio Pro, Adobe Premiere). Okno programu Adobe Premiere 5.5 służącego do edycji materiału audiowizualnego.

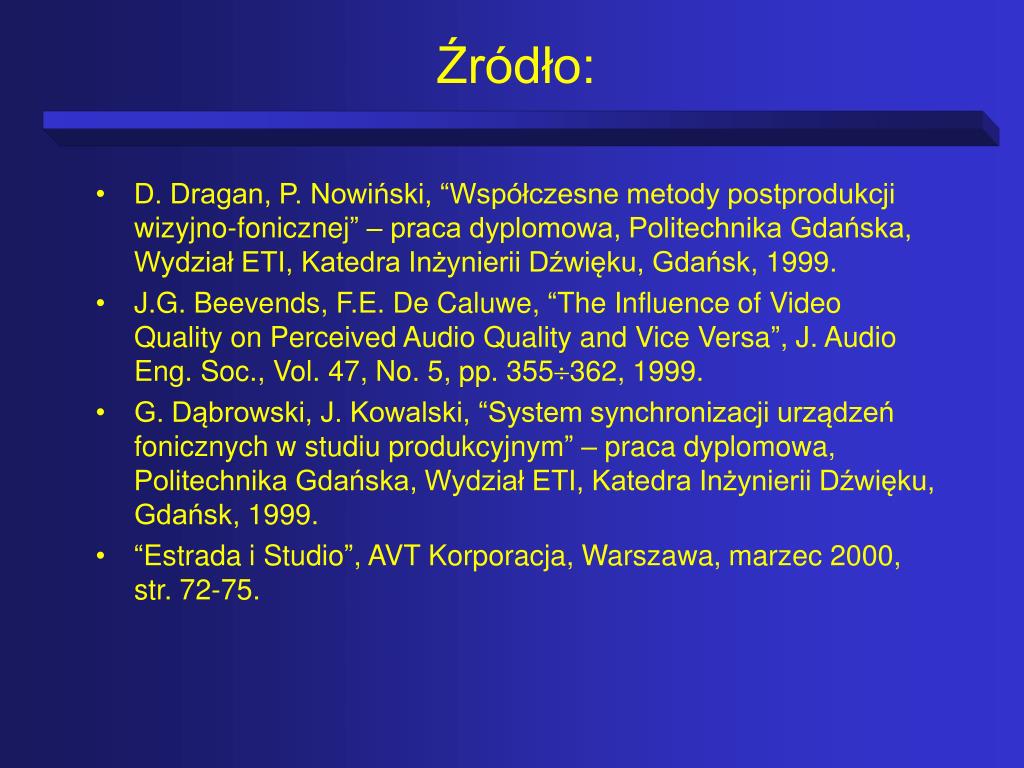

  13. Źródło: • D. Dragan, P. Nowiński, “Współczesne metody postprodukcji wizyjno-fonicznej” – praca dyplomowa, Politechnika Gdańska, Wydział ETI, Katedra Inżynierii Dźwięku, Gdańsk, 1999. • J.G. Beevends, F.E. De Caluwe, “The Influence of Video Quality on Perceived Audio Quality and Vice Versa”, J. Audio Eng. Soc., Vol. 47, No. 5, pp. 355362, 1999. • G. Dąbrowski, J. Kowalski, “System synchronizacji urządzeń fonicznych w studiu produkcyjnym” – praca dyplomowa, Politechnika Gdańska, Wydział ETI, Katedra Inżynierii Dźwięku, Gdańsk, 1999. • “Estrada i Studio”, AVT Korporacja, Warszawa, marzec 2000, str. 72-75.
