  1. N T PEMBENTUKA EORI Kode: MES 204, Bobot: 2 SKS Teori Semester 1 Riswan Dwi Djatmiko, Mpd.

  2. KEGIATAN • Perkuliahan : 12 TTM • Mid Test : 1 TTM • Observasi : 1 TTM • Internet : Mandiri • UAS : Terjadwal

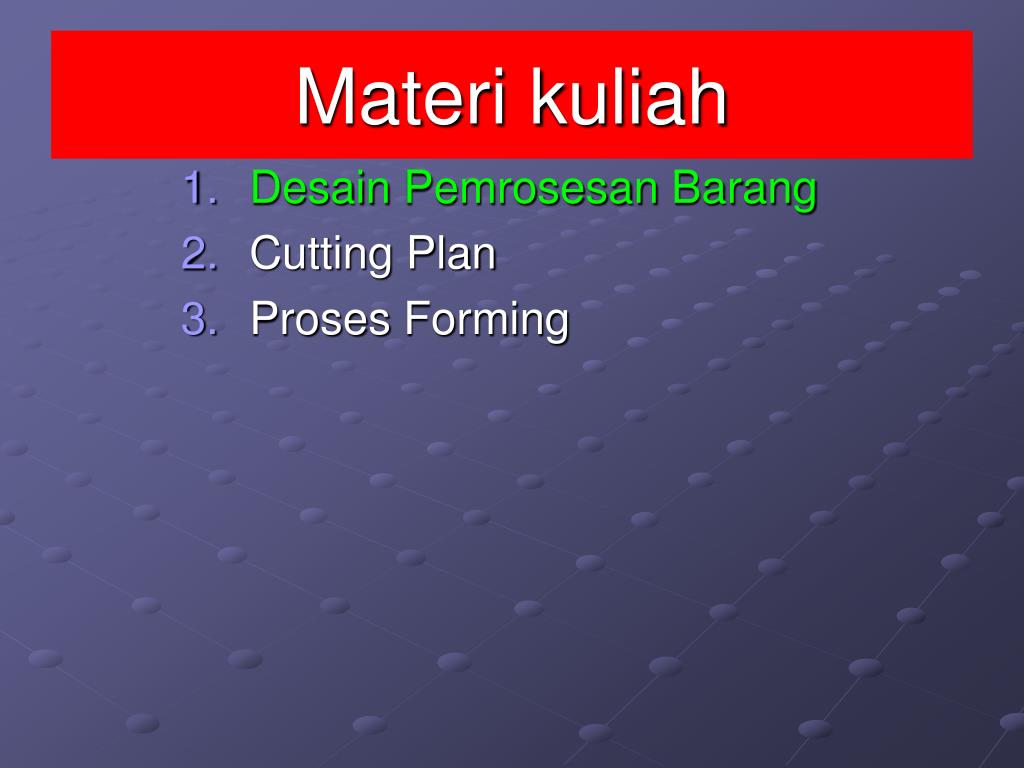

  3. Materi kuliah • DesainPemrosesanBarang • Cutting Plan • Proses Forming

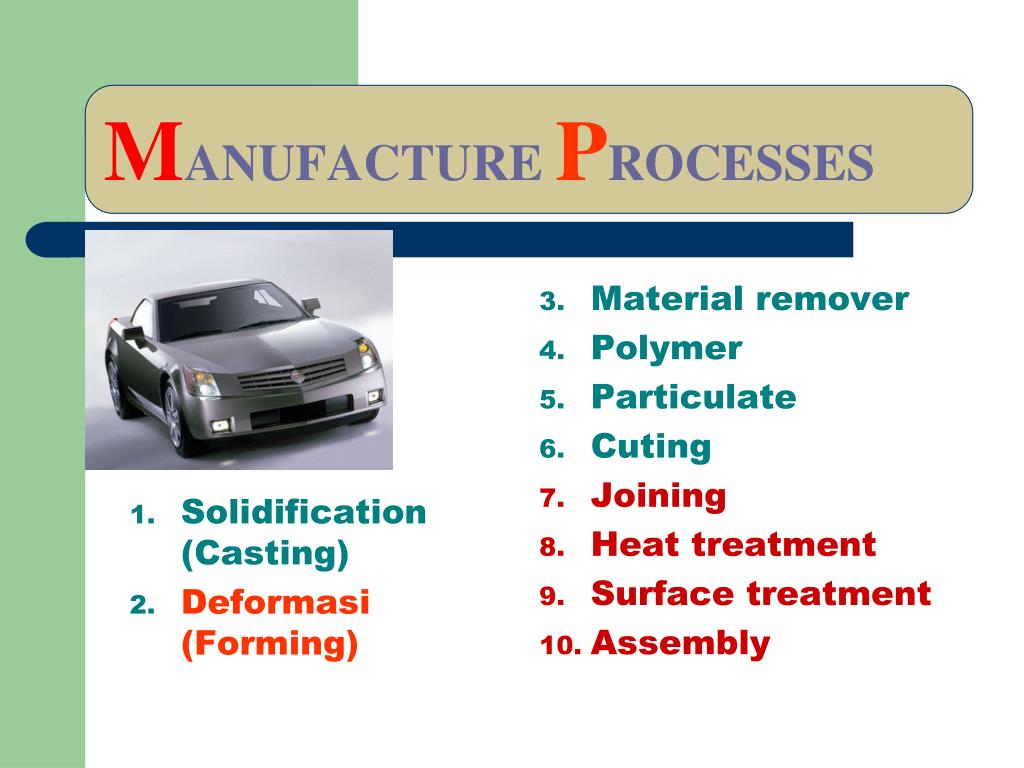

  4. Solidification (Casting) Deformasi (Forming) Material remover Polymer Particulate Cuting Joining Heat treatment Surface treatment Assembly MANUFACTUREPROCESSES

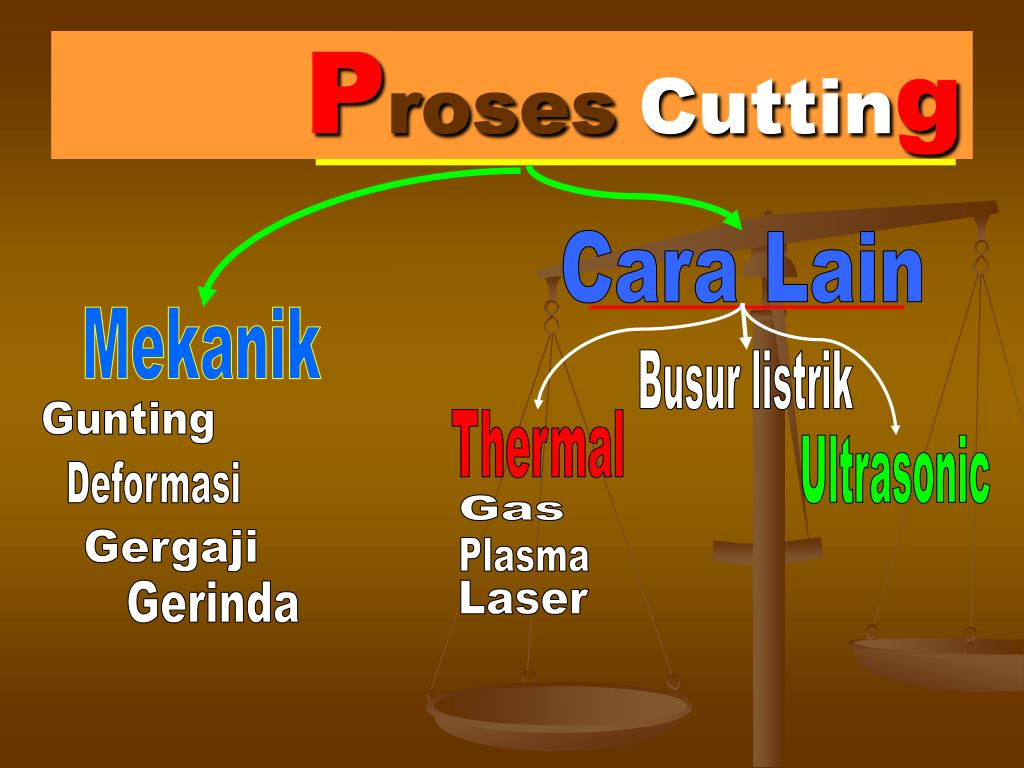

  5. ProsesCutting Cara Lain Mekanik Busur listrik Gunting Thermal Ultrasonic Deformasi Gas Gergaji Plasma Gerinda Laser

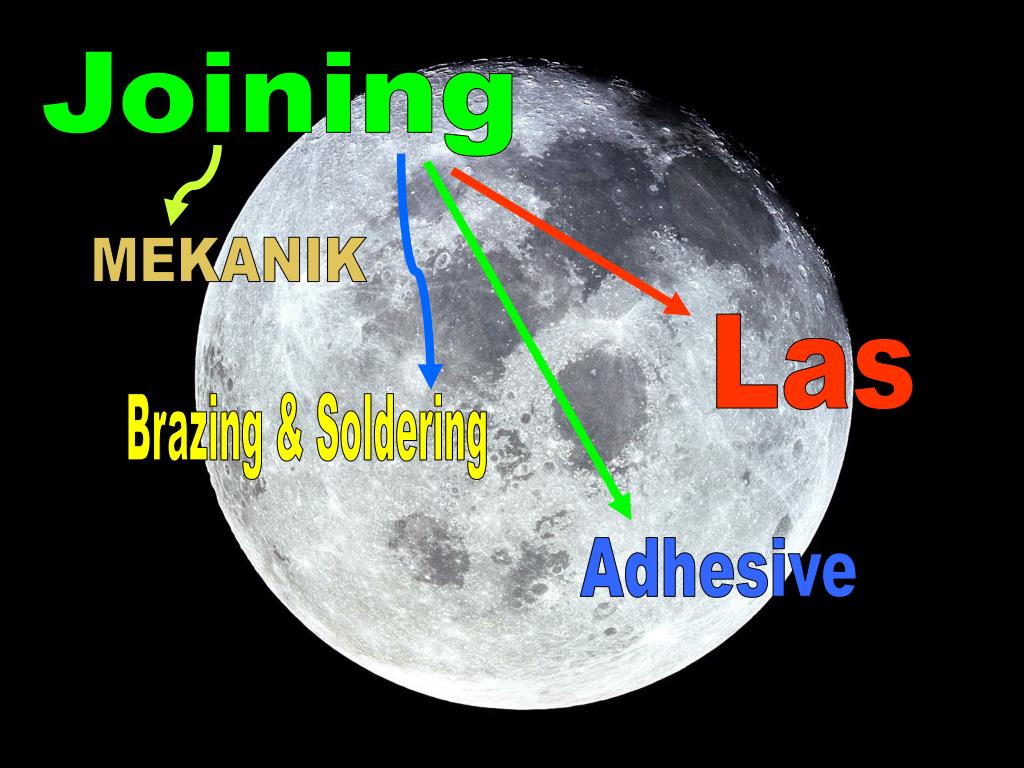

  6. Joining MEKANIK Las Brazing & Soldering Adhesive

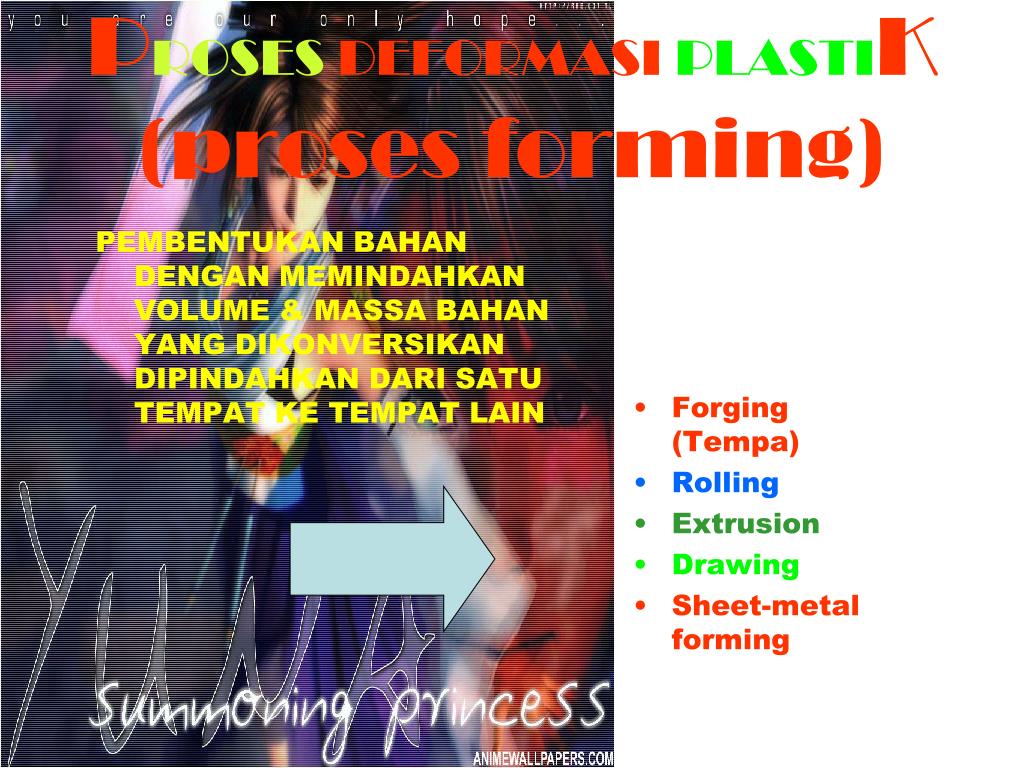

  7. PEMBENTUKAN BAHAN DENGAN MEMINDAHKAN VOLUME & MASSA BAHAN YANG DIKONVERSIKAN DIPINDAHKAN DARI SATU TEMPAT KE TEMPAT LAIN Forging (Tempa) Rolling Extrusion Drawing Sheet-metal forming PROSES DEFORMASI PLASTIK(proses forming)

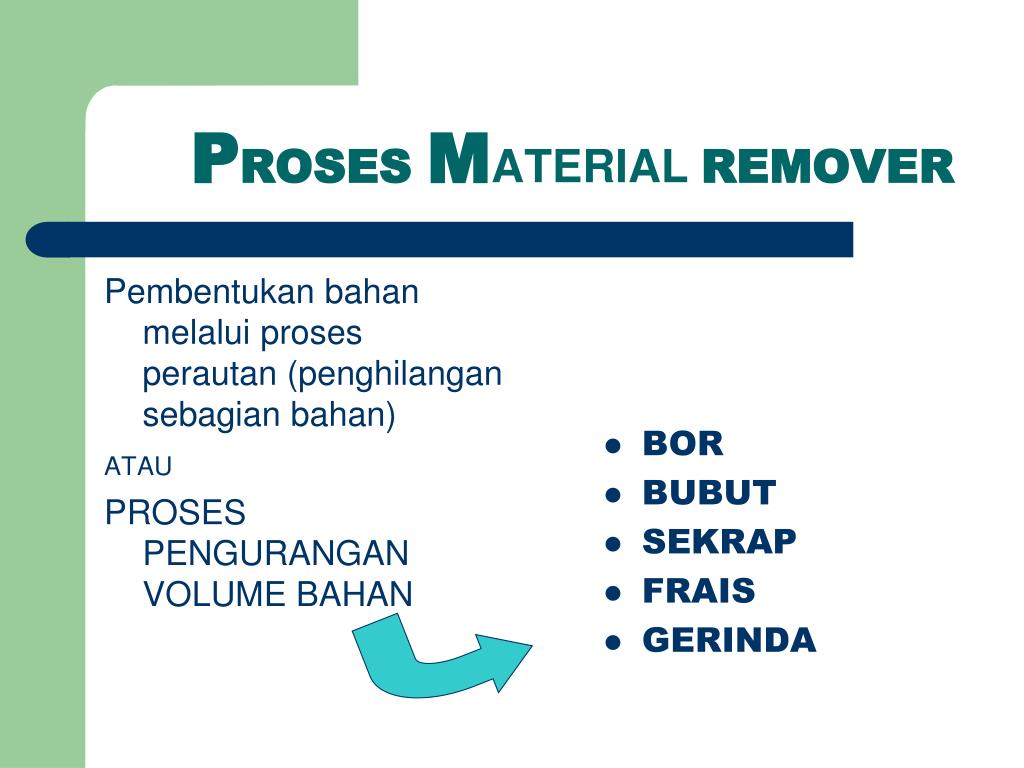

  8. Pembentukan bahan melalui proses perautan (penghilangan sebagian bahan) ATAU PROSES PENGURANGAN VOLUME BAHAN BOR BUBUT SEKRAP FRAIS GERINDA PROSES MATERIAL REMOVER

  9. Langkah-langkah PRODUKSI DESIGN & MODEL Tool selection & Design Material specification Tool constructions Production planing & Scheduling Tooling instalation & Checking MANUFACTURING

  10. PROSES PEMBENTUKAN BAHAN

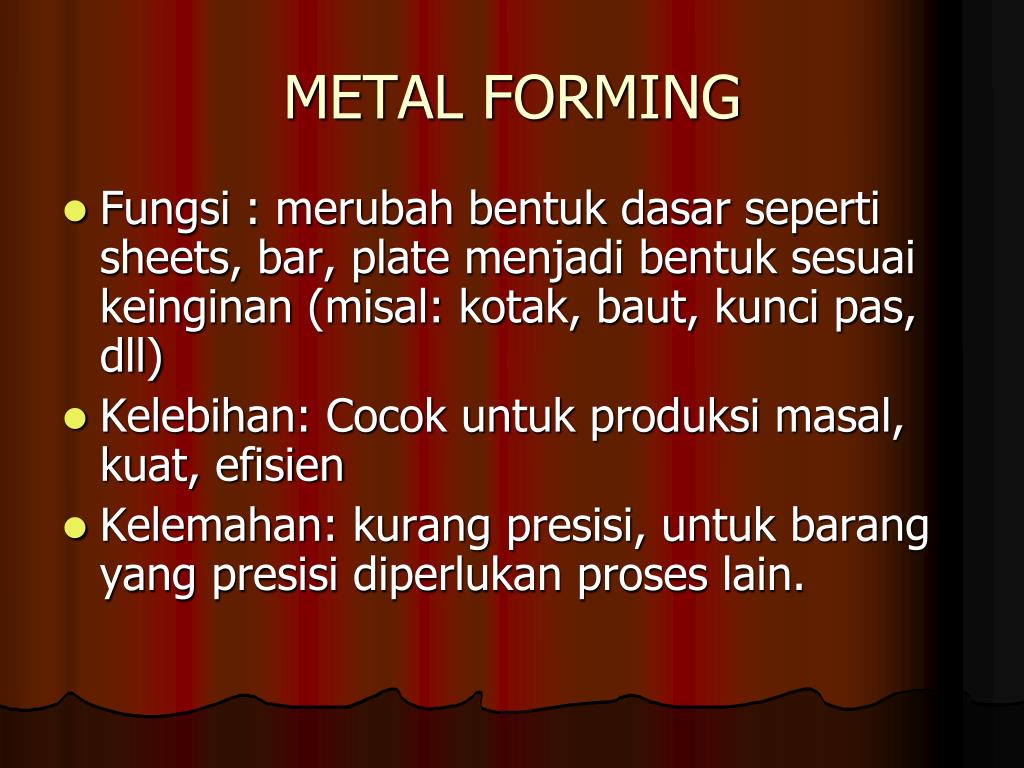

  11. METAL FORMING • Fungsi : merubah bentuk dasar seperti sheets, bar, plate menjadi bentuk sesuai keinginan (misal: kotak, baut, kunci pas, dll) • Kelebihan: Cocok untuk produksi masal, kuat, efisien • Kelemahan: kurang presisi, untuk barang yang presisi diperlukan proses lain.

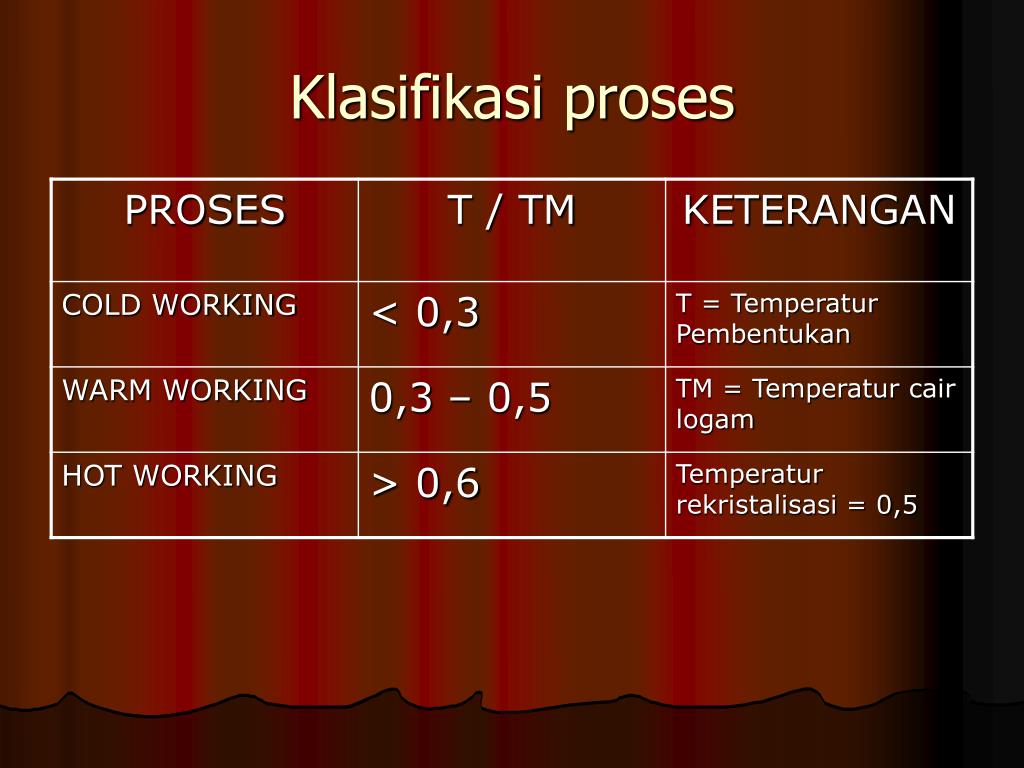

  12. Klasifikasi proses

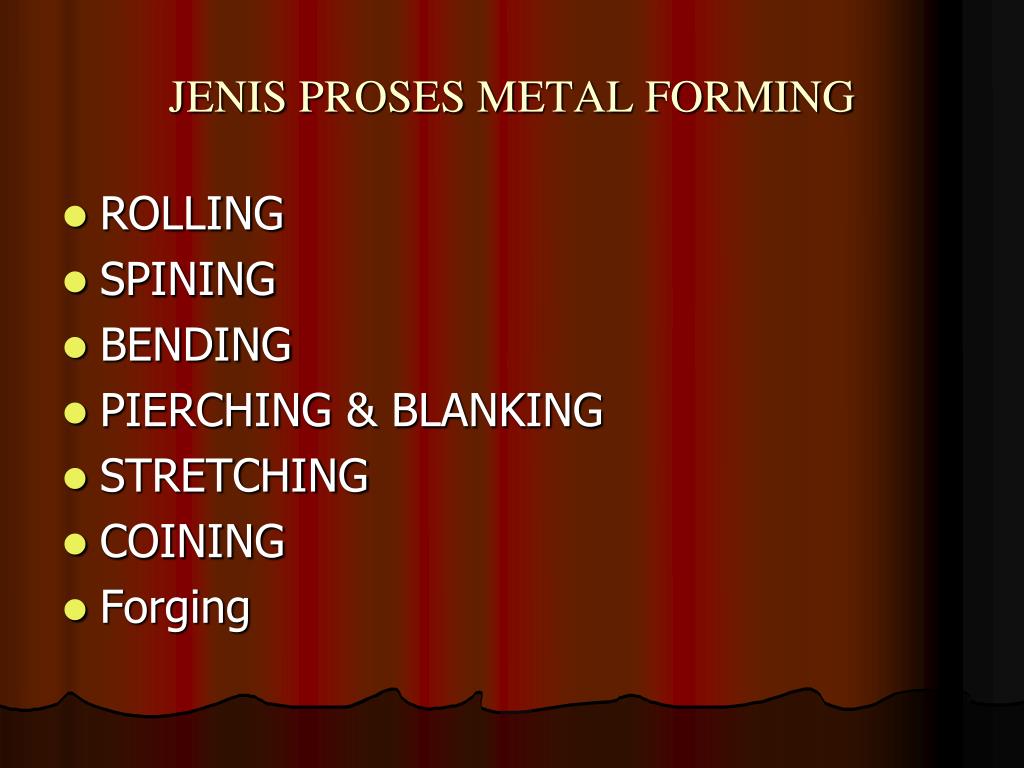

  13. JENIS PROSES METAL FORMING • ROLLING • SPINING • BENDING • PIERCHING & BLANKING • STRETCHING • COINING • Forging

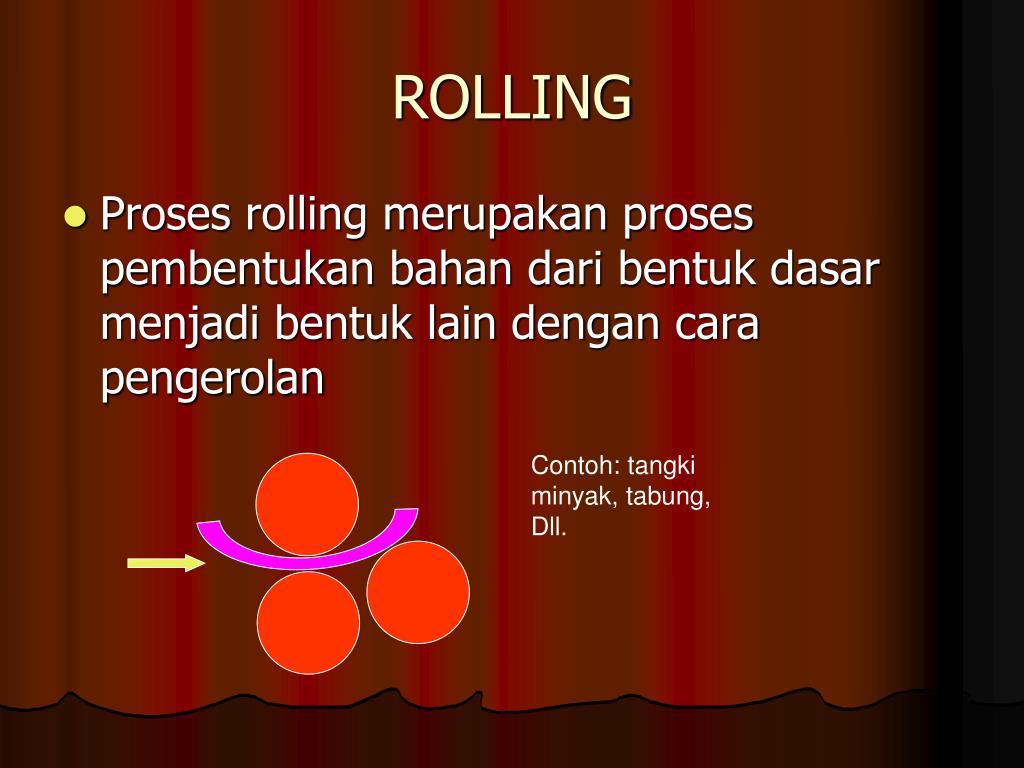

  14. ROLLING • Proses rolling merupakan proses pembentukan bahan dari bentuk dasar menjadi bentuk lain dengan cara pengerolan Contoh: tangki minyak, tabung, Dll.

  15. Pierching & Blanking Skema Proses Pierching & Blanking Pierching HASIL Blanking

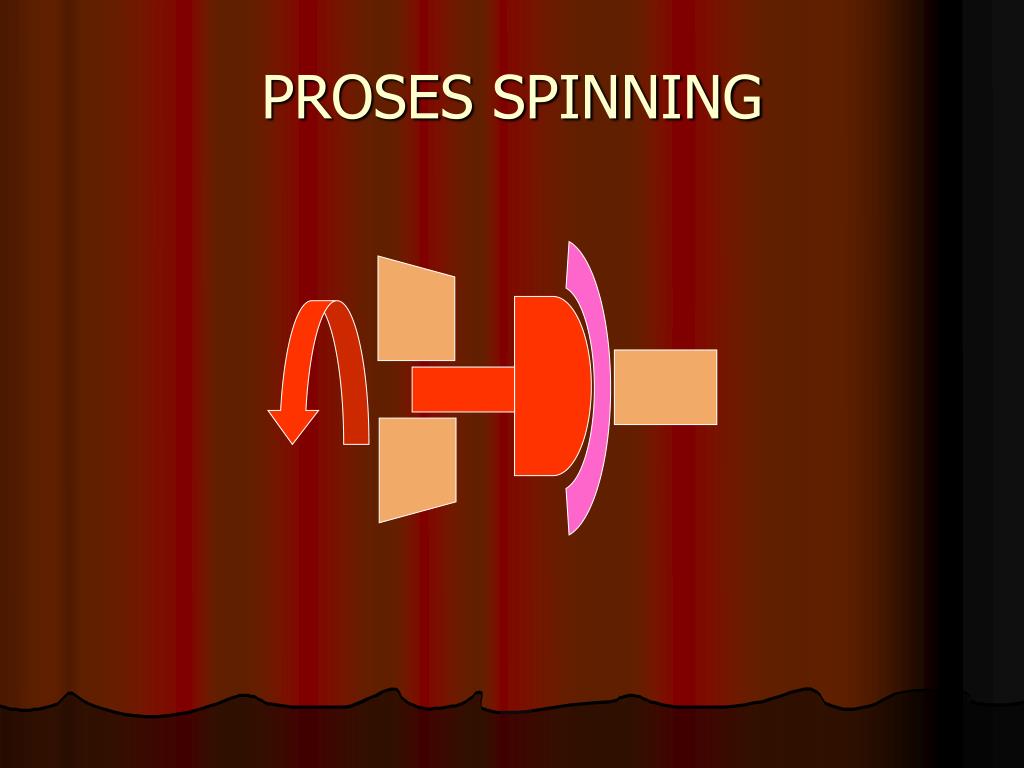

  16. PROSES SPINNING

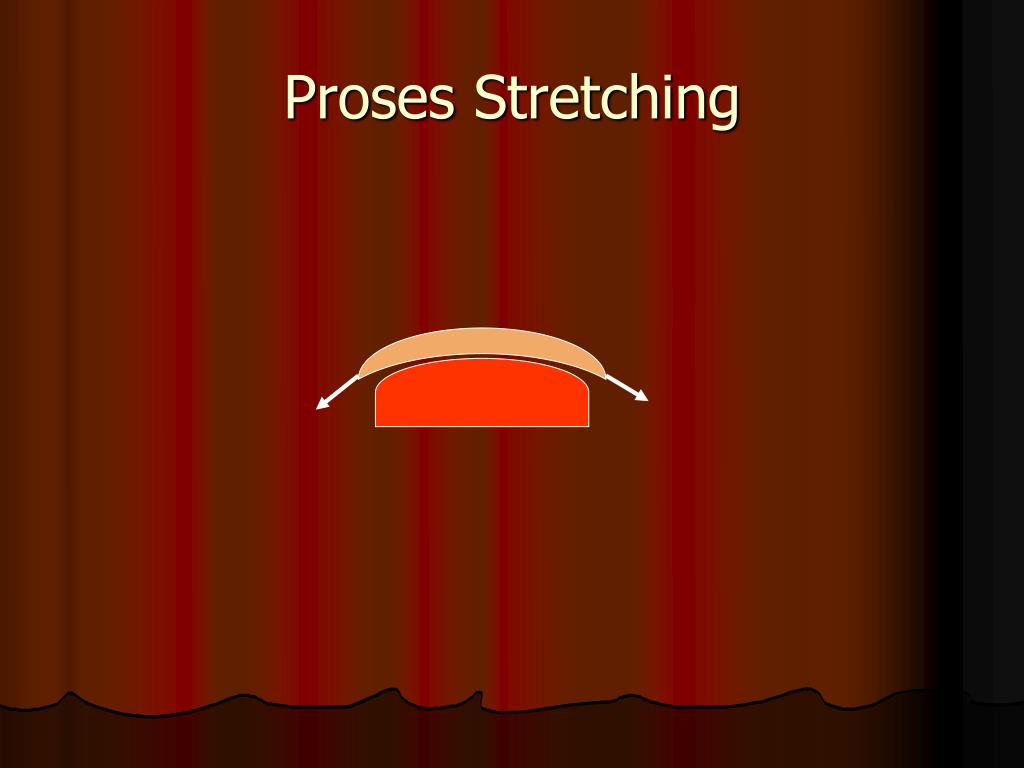

  17. Proses Stretching

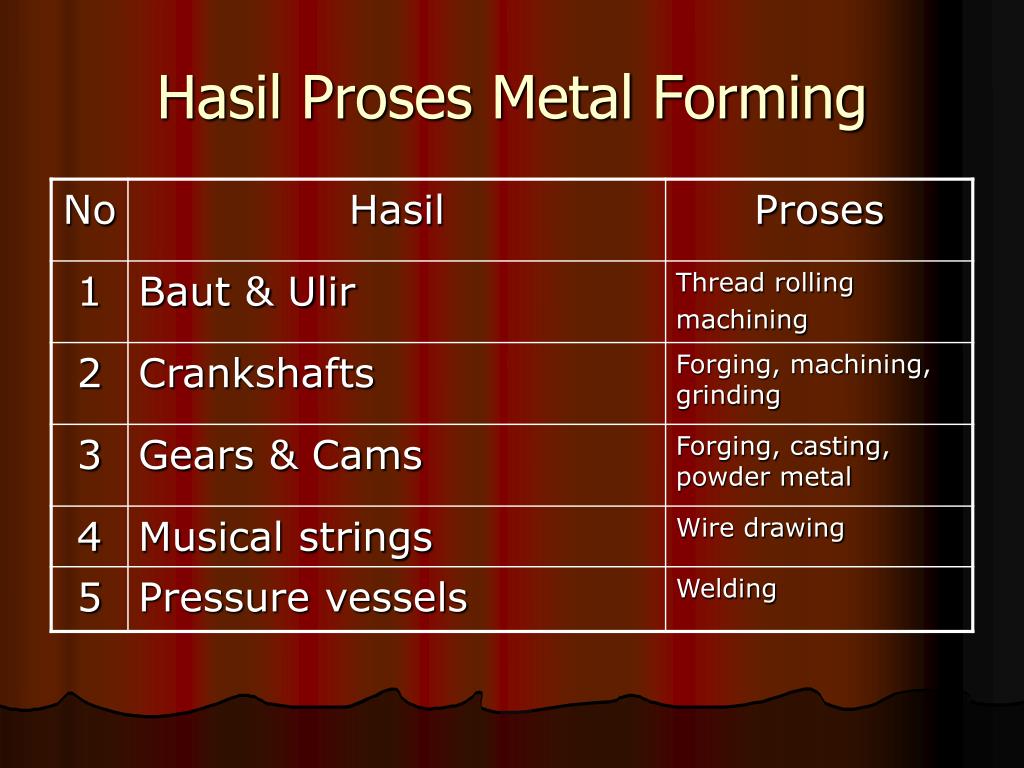

  18. Hasil Proses Metal Forming

  19. Proses Tempa (Forging) • Pengertian: Prosespembentukanbahandengangayaimpact atautekan • Jenisproses: Hamer forging, drop forging, press forging, upset forging, danrol forging

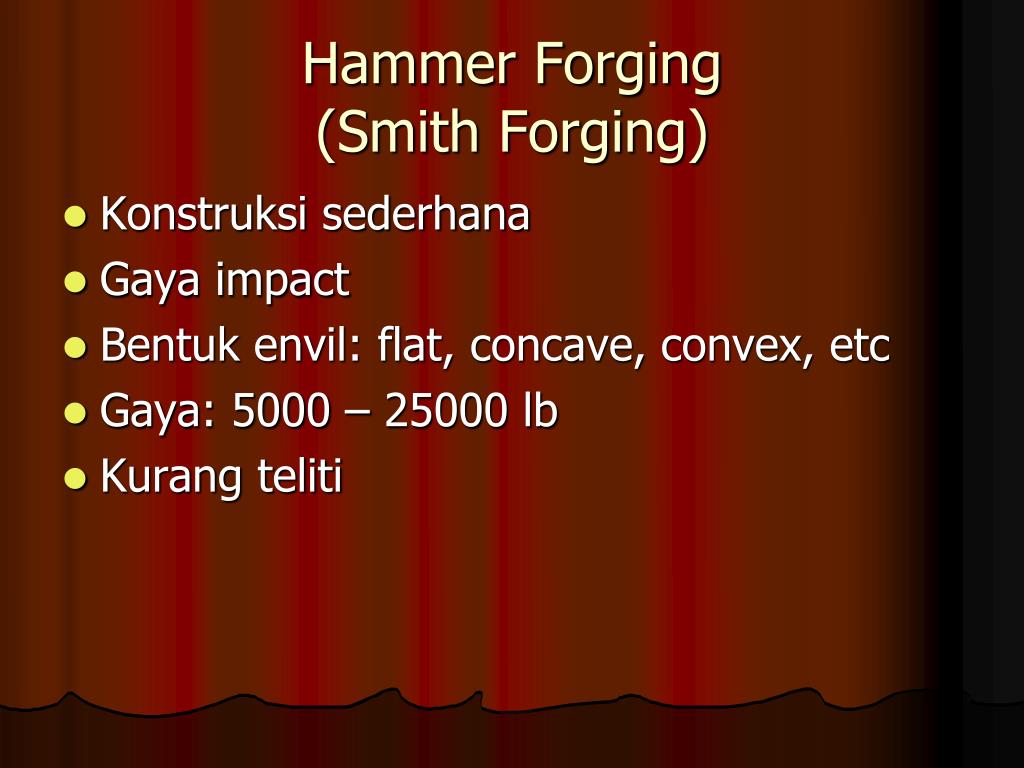

  20. Hammer Forging (Smith Forging) • Konstruksi sederhana • Gaya impact • Bentuk envil: flat, concave, convex, etc • Gaya: 5000 – 25000 lb • Kurang teliti

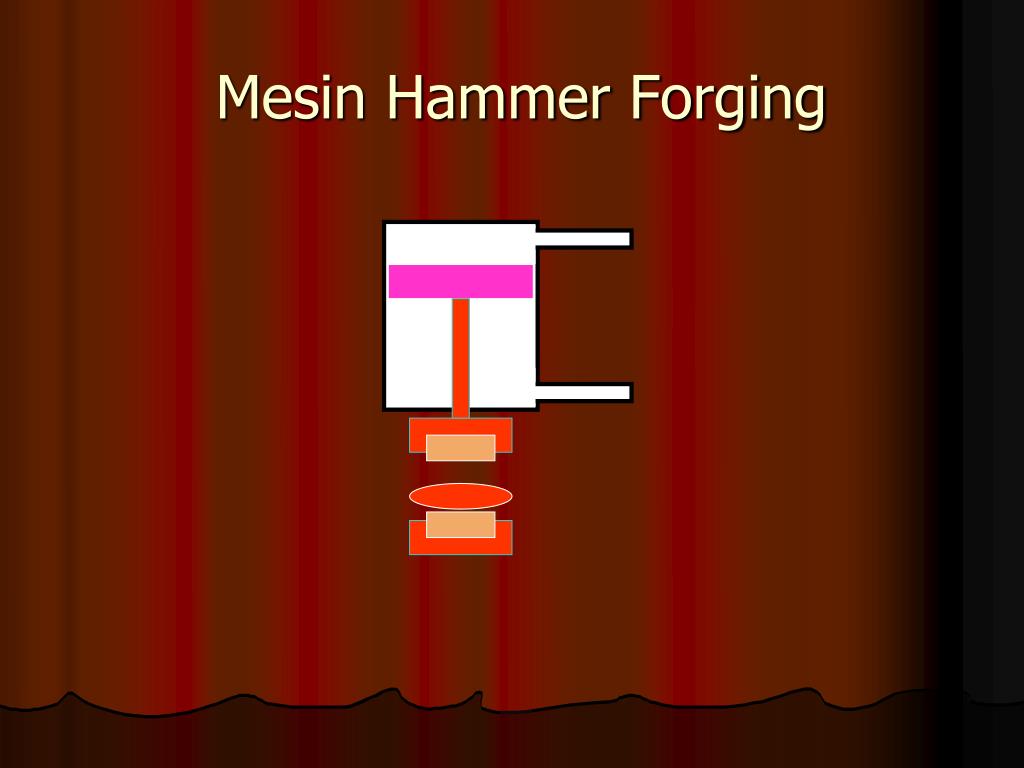

  21. Mesin Hammer Forging

  22. DROP FORGING(Dies Forging) • Cetakan tertutup • Proses beberapa tahap • Cetakan dapat diganti sesuai dengan bentuk benda kerja • Terjadi flash

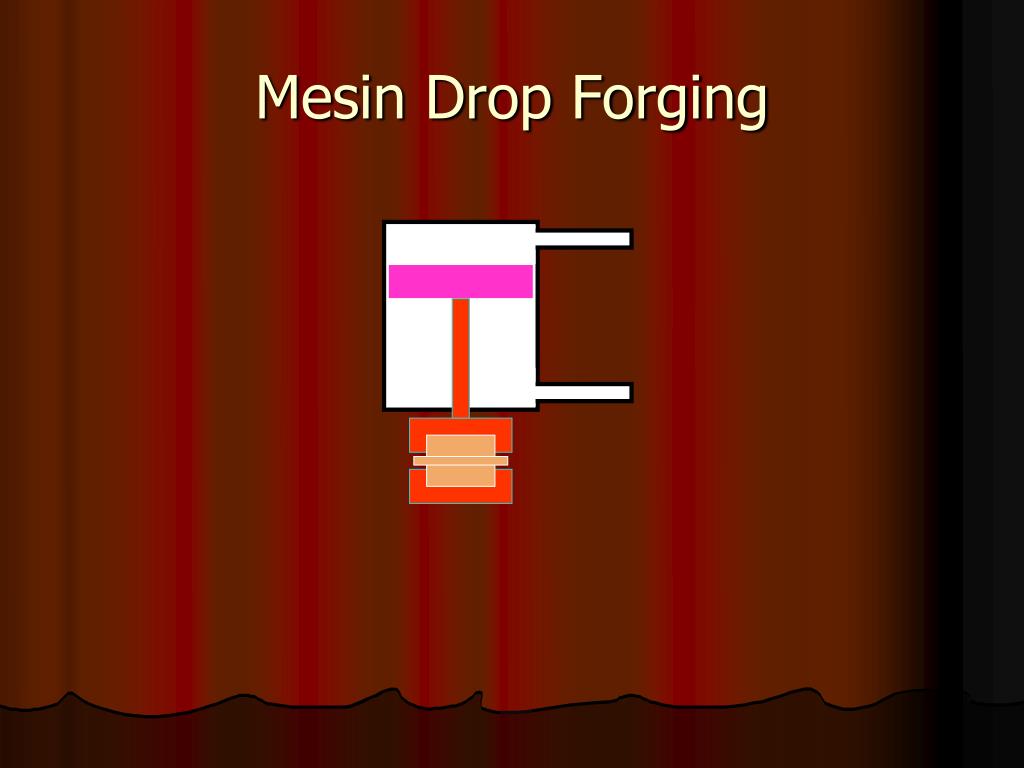

  23. Mesin Drop Forging

  24. UPSET FORGING • Menggunakan dua cetakan • Proses bertahap

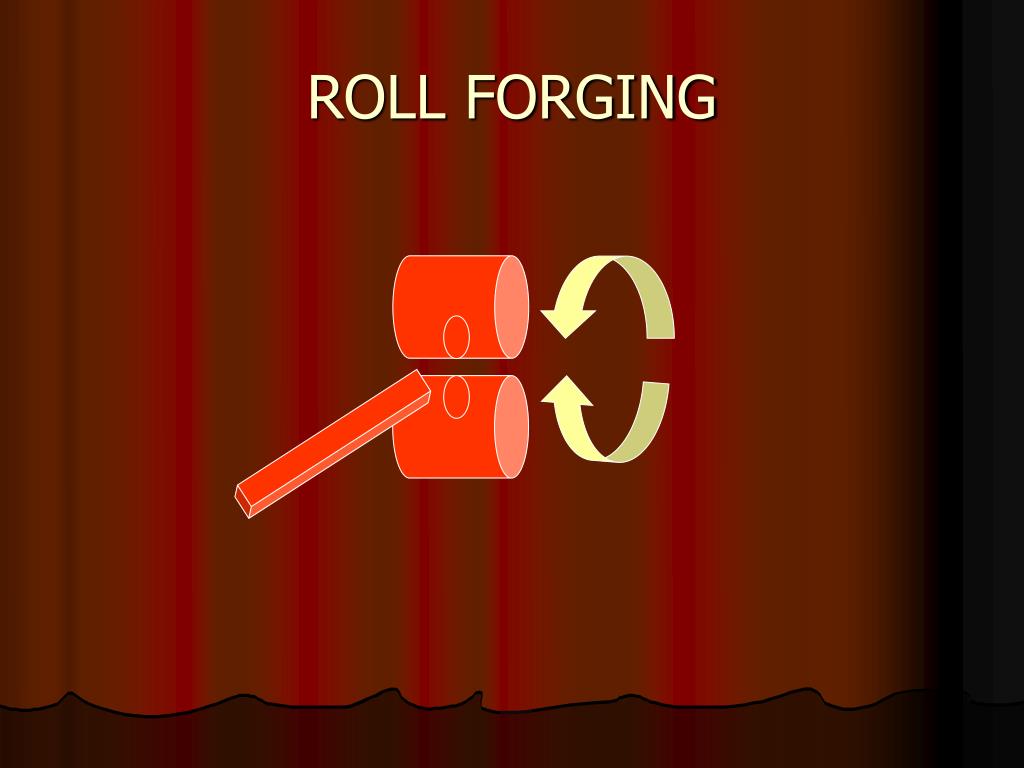

  25. ROLL FORGING

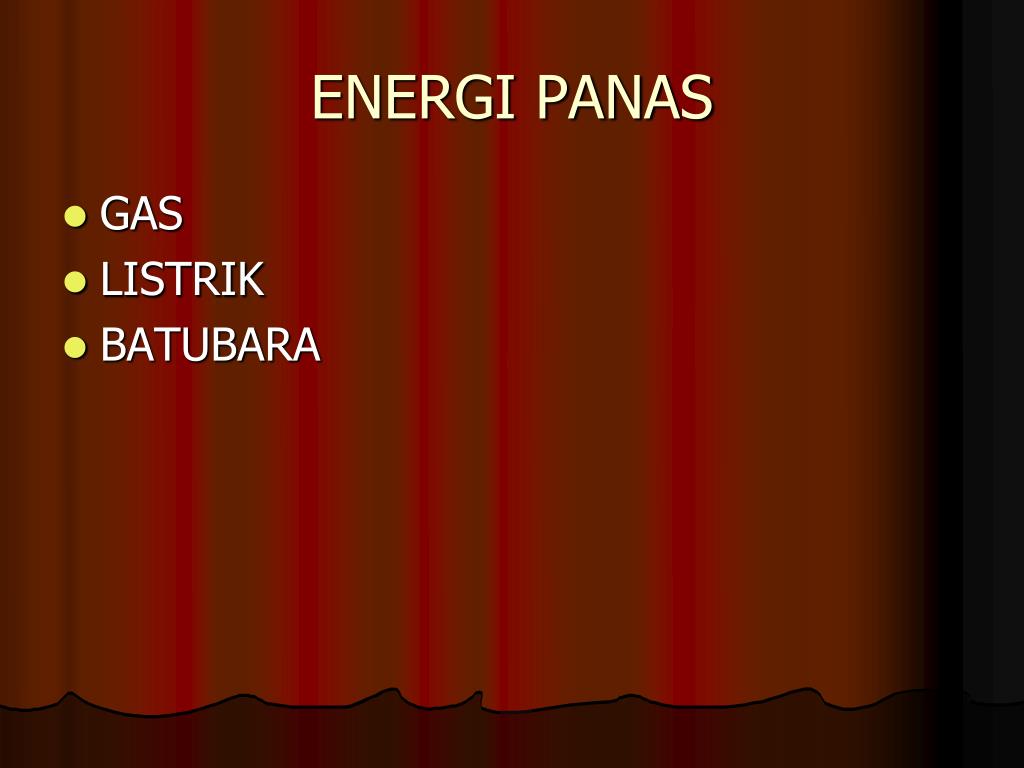

  26. ENERGI PANAS • GAS • LISTRIK • BATUBARA

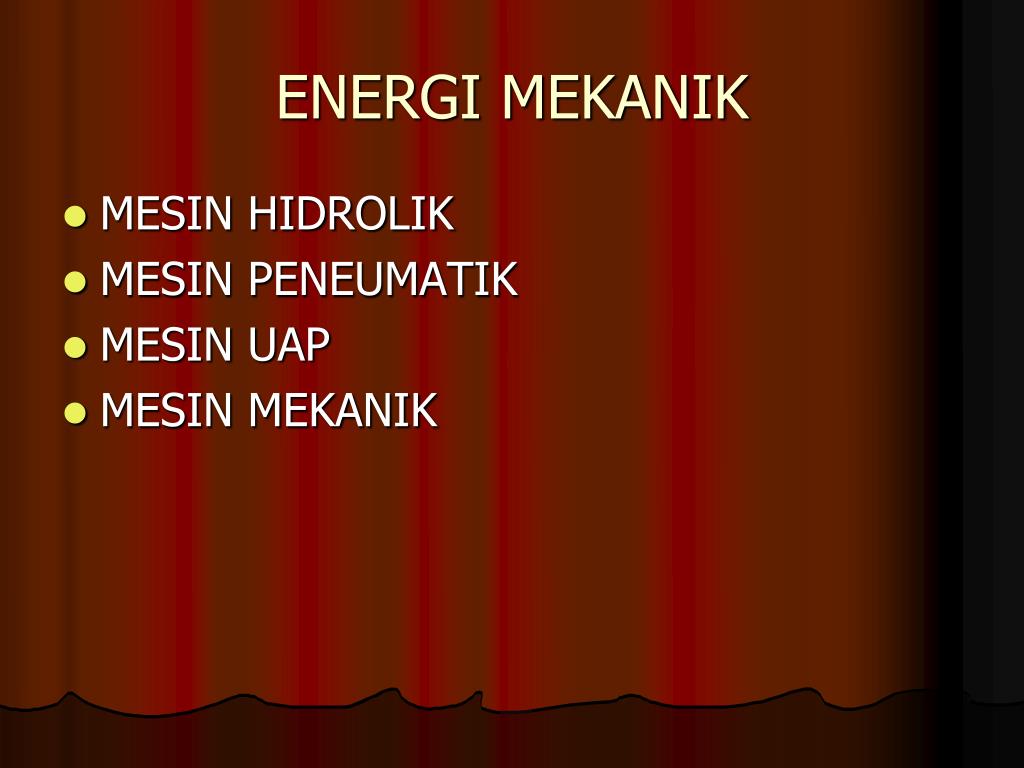

  27. ENERGI MEKANIK • MESIN HIDROLIK • MESIN PENEUMATIK • MESIN UAP • MESIN MEKANIK
