  1. GS1 DataBar (RSS) - технически характеристики на символа, функцииии предимства GS1DataBar (RSS)

  2. GS1 DataBar (преди RSS) • GS1 DataBar е новото наименование на RSS – Reduced Space Symbology или символи с редуциарана площ. • ISO/IEC 24724 • InformationTechnology –Аutomatic identification and datacapture techniques – Reduced Space Symbology(RSS) bar code symbology specification • RSS - различни значения по отношение на интернет технологиите. За еднозначност като носител на данни за автоматична идентификация се налага използването на наименованието GS1 DataBar.

  3. GS1 DataBar • използва концeпцията на GS1 128. • позволява записването на допълнителна информация като сериен номер, номер на партида, срок на годност.... • защитени по отношение на еднозначност и интерпре-тация. Могат да се използват във всички браншове и • са приложими по цялата логистична верига • строежът на символите е сравнително прост • позволяват използването на съществуващата техническа инфраструктура.

  4. GS1 DataBar - линейни баркодове • Три основни варианта с подварианти: GS1 Databar (RSS-14) • GS1 Databar • GS1 Databar Stacked Omnidirectional • GS1 Databar Truncated • GS1 Databar Stacked GS1 Databar Expanded (RSS Expanded) • GS1 Databar Expanded • GS1 Databar Expanded Stacked GS1 Databar Limited (RSS Limited) • GS1 Databar Limited

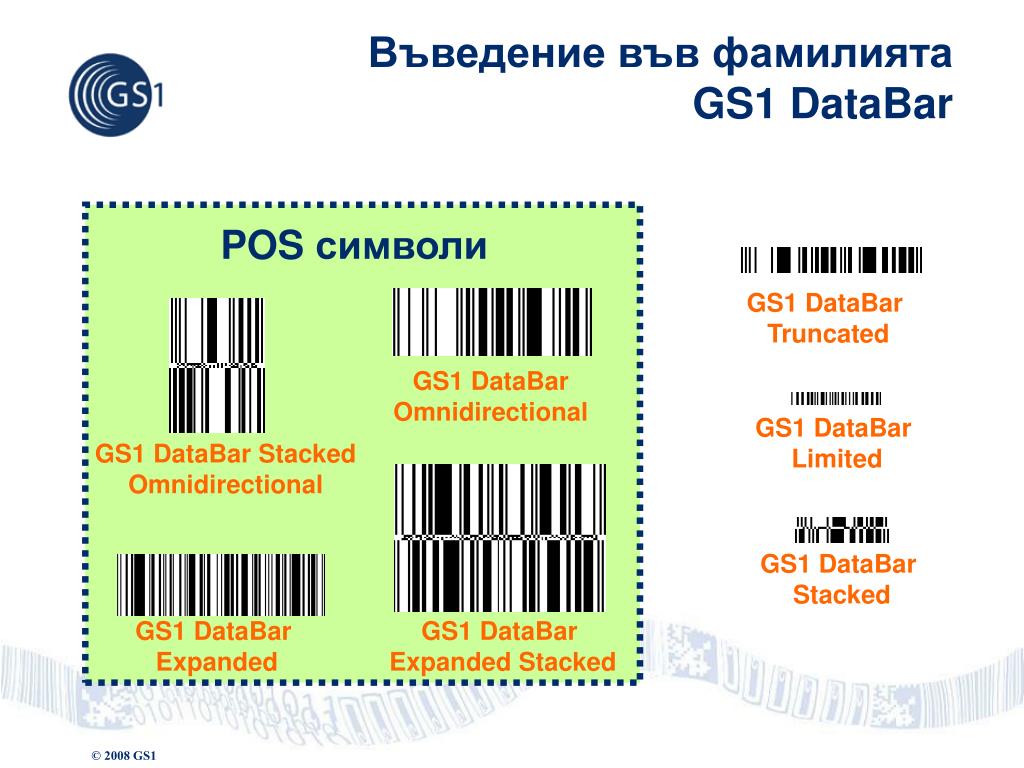

  5. Въведение във фамилиятаGS1 DataBar POS символи GS1 DataBar Truncated GS1 DataBar Omnidirectional GS1 DataBar Limited GS1 DataBarStacked Omnidirectional GS1 DataBar Stacked GS1 DataBar Expanded GS1 DataBar ExpandedStacked

  6. Характеристики на фамилията • множество на кодираните знаци: • цифрите от 0-9 Бележка:GS1 DataBar Limited не може да кодира GTIN -14 , който започва с индикатор 2 до 9. • цифри, големи и малки букви, 20 специални знака и функционален знак 1 (FNC1) - подмножество ISO/IEC 646 • капацитет на данните • AI(01) + GTIN • до 74 цифрови или 41 цифрено-буквени знаци (GS1 DataBar Expanded Versionen)

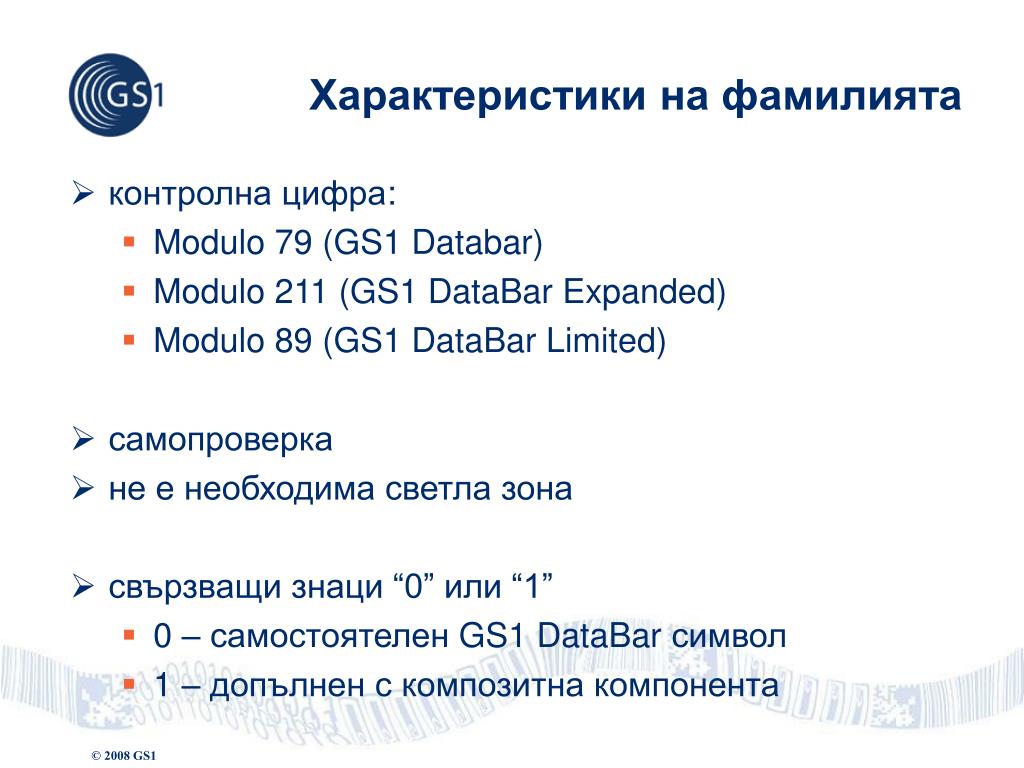

  7. Характеристики на фамилията • контролна цифра: • Modulo 79 (GS1 Databar) • Modulo 211 (GS1 DataBar Expanded) • Modulo 89 (GS1 DataBar Limited) • самопроверка • не е необходима светла зона • свързващи знаци “0” или “1” • 0 – самостоятелен GS1DataBar символ • 1 – допълнен с композитна компонента

  8. Характеристики на фамилията • символен идентификатор: е0 – генерира се от декодера и се използва при предаване на съобщението, като указва вида на символа (01)10012345678902 ―> е00110012345678902 • някои скенери могат да емулират GS1-128 • компресиране на данни

  9. GS1 Databar Expanded версиидефинирани знакови поредици за компресиране на символа • • полета от данни с фиксирана дължина • AI(01) и тегло (01)+(3103) или (01)+(3202) или (01)+(3203) - индикатор 9! • AI(01), тегло и дата (01)+(310n) или (01)+(320n) и по избор (11) или (13) или (15) или (17) • • полета от данни с променлива дължина • AI(01) и цена (01)+(392х) или (01)+(393х)* • AI(01) (*) за цени с ISO currency code, х заема стойности от 0 до 3

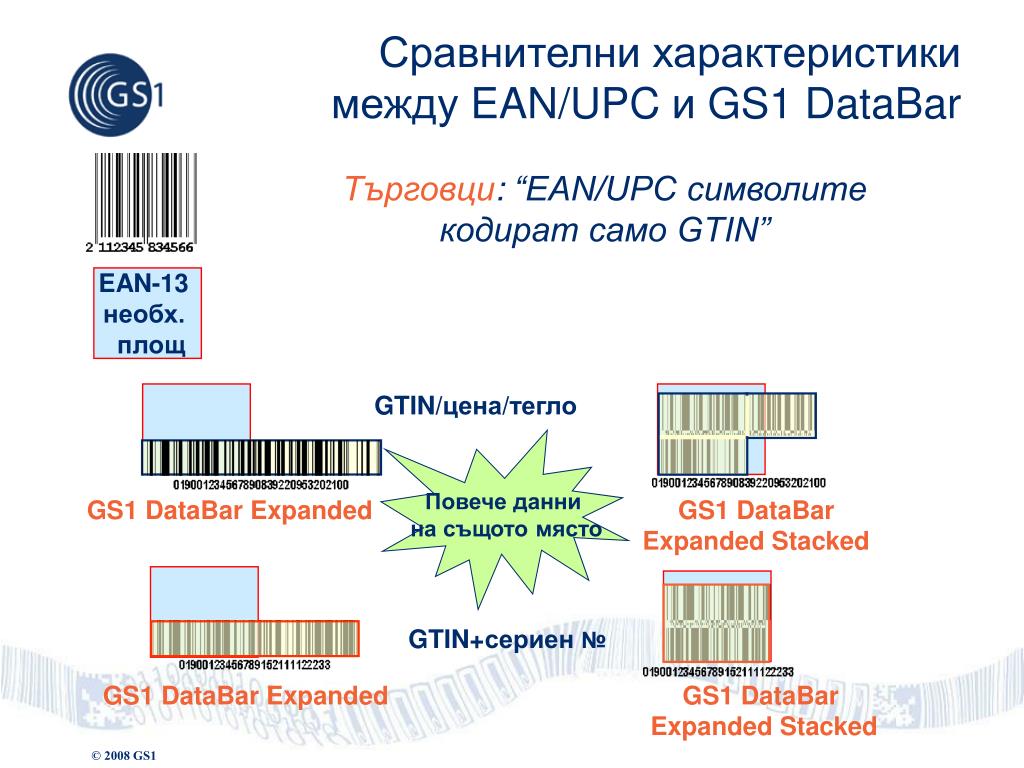

  10. Сравнителни характеристикимежду EAN/UPC и GS1 DataBar Търговци: “EAN/UPC символите кодират само GTIN” EAN-13 необх. площ GTIN/цена/тегло Повече данни на същото място GS1 DataBar Expanded GS1 DataBar Expanded Stacked GTIN+сериен№ GS1 DataBar Expanded GS1 DataBar Expanded Stacked

  11. Сравнителни характеристики между EAN/UPC и GS1 DataBar GS1 DataBar Omnid. Производители:“EAN/UPC символите са прекалено големи за някои опаковки” EAN-13 необх. площ Същите данни на по-малко място GTIN GS1 DataBar Stacked, Omnid.

  12. Технически характеристики

  13. GS1 DataBar general… • Структурата на символавключва вътрешниразделителни • знаци (finder patterns), чиято функция е да дефинират ля- • во и дясно при многопосочното(omnidirectional) сканиране

  14. Указания за избор на символа -кодиране на GTIN номер с ПИ (01) (*) omnidirectional – сканирането е възможно във всички посоки

  15. Указания за избор на символа - кодиране на GTIN номер / ПИ(01)и допълнителна информация (*) omnidirectional – сканирането е възможно във всички посоки

  16. Указания за избор на символа – маркиране на малки артикули ПРЕПОРЪЧИТЕЛНО най-малкия символ (*) при сканиране само в една посока

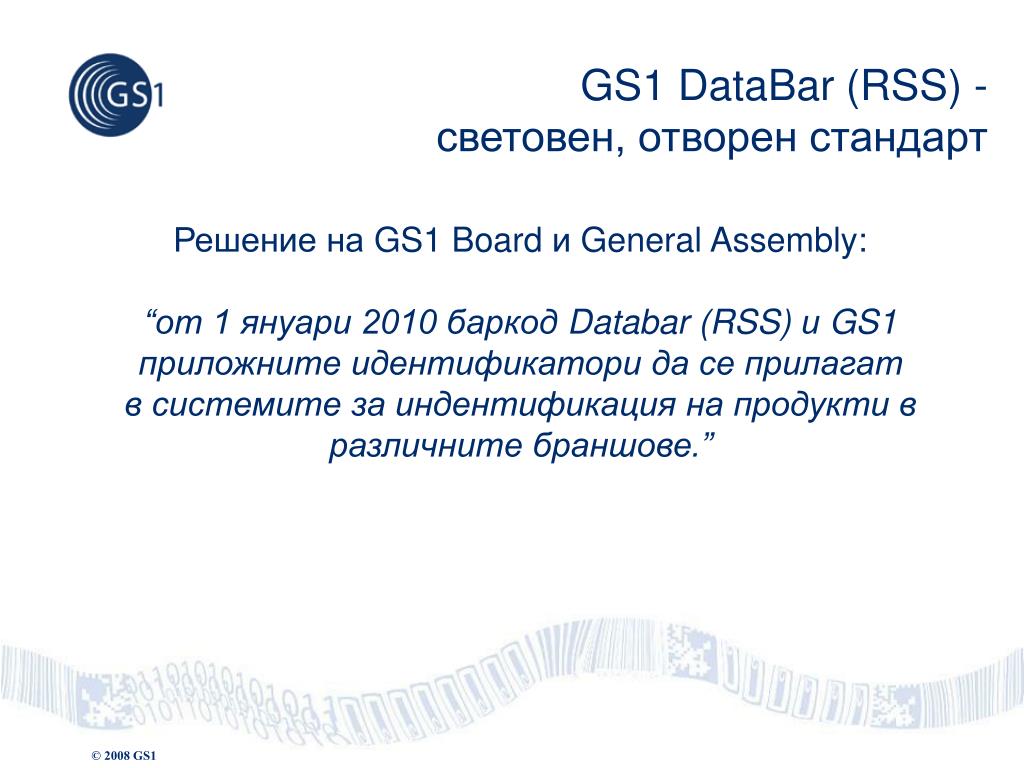

  17. GS1 DataBar (RSS) - световен, отворен стандарт Решение на GS1 Board и General Assembly: “от 1 януари 2010 баркод Databar (RSS)и GS1 приложните идентификаторида се прилагат в системите за индентификация на продукти в различните браншове.”

  18. Фирми, участващи в работна група исфери на приложение на DataBar

  19. Търговци на дребно фирми от хранително-вкусовата промишленост фирми от здравеопазване GS1 Търговски асоциации Кои съдействаха на работната група?

  20. Проучване на наличната техническа база за сканиране на DataBar Повечето от доставените през последните 4години скенери могат да разчитат GS1 DataBar 85% 60% Повечето от доставените през последните 7години скенери могат да бъдат настроени за разчитане GS1 на DataBar 2010 2006 източник: GS1 Global Symbology Committee & GS1 Japan Surveys. С приближение +/-5%

  21. Предимства и ползи от внедряване на GS1DataBar Използването на GS1 DataBar етикети допринася за нама-ляване на годишните оперативни разходи в търговията на дребно с над $2.32 милиона при плодове и зеленчуци и с над $2.33 милиона при месото за верига от средно сто магазина. Годишното редуциране на липсите при използване на DataBar e над $7.3 милионаза верига от средно сто магазина. Само за първата година от въвеждането на DataBar във ве-рига от сто магазина могат да бъдат реализирани иконо-мии от над $4.2 милиона. източник: GS1 US Study • Ползи • Позволява управление на групи артикули и контролвърху продукти, върху които не може да се постави стандартен баркод поради размера на опаковката • По-добър контрол на наличностите, кражбите и рекламациите; • По-добър контрол на продукти с изтичащ срок на годност; • сканиране на пресни храни(плодове и зеленчуци), позволявасамостоятелно маркиране на посттерминалите и идентификация на доставчика.

  22. основни предимства • Предлага универсално решение за променливи тегла • Кодиране на допълнителна информация • Маркиране на малки по размери артикури

  23. Композитни символи • В един композитен символ се съдържат един линеен GS1 символ и една двудименсионална компонента (композитна компонента): • Линейната компонента • кодира идентификационния код на артикула • Композитната компонента • кодира допълнителна информация • (номер на партидата, срок на годност, теголо и др.) • Композитните символи са описани в ISO/IEC 24723

  24. Характеристики на композитните символи • множество на кодираните знаци: • Линейна компонента: • ЕAN/UPC, GS1 Databar Omnidirectional, GS1 Databar Truncated, GS1 Databar Stacked, GS1 Databar Stacked Omnidirectional и GS1 Databar Limited: Цифри от 0до 9 • GS1-128 и GS1 Databar Expanded версии • 2D композитната компонента • Всички видове: GS1-128 и Databar Expanded заедно с разделетелен знак (FNC1) • Допълнително за CC-B и CC-C: знак за преминаване към комп. компонента

  25. CC-A: AI(17), AI(10) DataBar Limited: GTIN структурата на композитния символ • композитната компонента надлинейната компонента • Между двете компоненти – разделител • отделно разпечатване на двете компоненти: • разстояние 3Х между разделителя и 2D компонентата • отпечатване на двете компоненти • Пример: • (01)13112345678906(17)010615(10)A123456
