Presentation Transcript

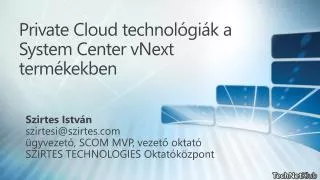

private cloud technol gi k a system center vnext term kekben

PrivateCloudtechnológiák a System Center vNext termékekben

Szirtes István

szirtesi@szirtes.com

ügyvezető, SCOM MVP, vezető oktató

SZIRTES TECHNOLOGIES Oktatóközpont

mir l lesz sz
Miről lesz szó?
  • System Center VirtualMachine Manager 2012 újdonságai
  • Szerkezeti elemek (Fabric) konfigurációja
    • Hálózatkezelés
    • Gazdagép üzembehelyezés
    • Automatizált fürt létrehozás
    • Frissítési alapszintek
  • Felhő adminisztráció
  • Szolgáltatás életciklus felügyelet
    • Szolgáltatás sablonok létrehozása és kiajánlása
    • Szolgáltatásfrissítés
  • Server App-V áttekintése
  • System Center Operations Manager 2012 újdonságai
az scvmm 2012 fejleszt si ter letei
Az SCVMM 2012 fejlesztési területei

Szerkezeti elemek

Szolgáltatások

Felhő

Telepítés

  • Szerkezeti elemek adminisztrációja
  • Hyper-V Bare Metal Provisioning
  • Frissítés kezelés
  • Hyper-V,
  • VMware, Citrix XenServer
  • Dynamic Optimization
  • Hálózatkezelés
  • Energia-gazdálkodás
  • Adattár kezelés
  • Fürtkezelés

SCVMM 2012 – a privát felhőre optimalizálva

telep t s s friss t s
Telepítés és frissítés
  • Magas rendelkezésre állású VMM infrastruktúra
    • Egy fontos ügyfél igény teljesítésére
    • Az SCVMM infrastruktúra fürtözhető  nincs single point of failure
  • Támogatott áttérések
    • VMM 2008 R2 VMM 2012 RC
    • VMM 2012 RC VMM 2012 RTM
  • Testreszabható tulajdonságmezők
    • Név / Érték páros
    • Nem csak a Custom1…Custom10 tulajdonságok használhatóak
  • Powershell
    • Teljes körű Powershellautomatizáció
    • Visszamenőlegesen kompatibilis az SCVMM 2008 R2 szkriptelési felületével
szerkezeti elemek fabric kezel se
Szerkezeti elemek (Fabric) kezelése
  • Fizikai szerver
    • Több hypervisor kezelése– Hyper-V, VMware, Xen
    • Szerver hardver kezelése– IPMI, DCMI, SMASH, Egyéb szolgáltatók
    • Gazdagép előkészítés– a „puszta vas” állapottólaHyper-V alapúCluster konfigurációjáig
  • Hálózat
    • VLAN és alhálózat beállításokat tartalmazó logikai hálózatok
    • Címkezelés a statikus IP, Load Balancer VIP és MAC címek tekintetében
    • Terheléselosztásos fürt (NLBC) automatizált konfigurációja
  • Adattár
    • Tároló alrendszer kezelése SMI-S interfészen keresztül
    • Tároló alrendszerek egyedi osztályozása a tulajdonságaik függvényében
    • LUN-ok hozzárendelése a gazdagépekhez és a cluster rendszerekhez
szerkezeti elemek fabric kezel se1
Szerkezeti elemek (Fabric) kezelése
  • A Fabric kiszolgálóinak egységes frissítés-kezelése
    • Igény szerinti ellenőrzés és javítás
    • AHyper-V Cluster rendszerek teljesen automatizált frissítése
    • Windows Server Update Server (WSUS) integráció
  • Dynamic Optimization (DO)
    • Fürtszintű terheléselosztási modell a virtuális gépek teljesítményének függvényében
  • Power Optimization (PO)
    • Lehetőség szerint több virtuális gép egy gazdagépen
    • Az energia megtakarítás érdekében a nem használt gazdagépeket lekapcsolja
  • Javított gépelhelyezési ajánlások
    • Háttérben több, mint 100 db ellenőrzési folyamat a VM kihelyezése előtt
    • Saját kihelyezési szabályok is készíthetőek
    • Párhuzamosan több virtuális gép kihelyezés a szolgáltatások számára
h l zatkezel s jdons gai
Hálózatkezelés újdonságai
  • Adatközpontonként eltérő logikai hálózatok, alhálózatok és VLAN-ok konfigurálhatóak
  • Statikus és virtuális IP-kre (NLBC), MAC címekre kiterjedő címkonfiguráció

IP címtartományok

Logikai hálózat

Gazdagép csoport

IP alhálózatok /

VLAN-ok

Pool 01

FRONTEND

Datacenter

A

10.1.1.0/24

VLAN 5

Pool 02

DHCP

VLAN 7

Pool 03

Datacenter

B

12.1.1.0/24

VLAN 10

Pool 04

DHCP

VLAN 12

virtualiz ci s host fejleszt si jdons gok
VirtualizációsHost fejlesztési újdonságok

Cél: A gazdagépek felderítése, majd azok Hyper-Vvirtualizációs platformra kész állapotra hozatala

out of band oob m e n edzs ment
Out-of-band (OOB) Menedzsment
  • Gazdagépek felderítése alapszintű hardver leltár alapján
    • SMBIOS GUID
    • Erőforrás tulajdonságok (Model / AssetTag / SerialNo, stb.)
  • Működési állapot kezelése – lekérdezés, ki/bekapcsolás
  • Támogatott OOB interfészek:
    • SMASH - Systems Management Architecture for Server Hardware
    • IPMI - Intelligent Platform Management
    • DCMI - Data Center Management Interface
    • ILO – HP IntegratedLights-Out (opcionálisan telepíthető)
priv t felh elemei
Privát felhő elemei

Önkiszolgáló felhasználó által látható elemek

Kihasználtság

Képességek

Adattár

Gazdagépek

Fürtözött rendszerek

Adattár kiszolgálók

Logikai hálózatok

Terheléselosztók (LB)

IP címtartományok

MAC címtartományok

Tároló besorolások

Tároló kapacitások

Tároló rendszerek

Adattár szolgáltatók

Adattár fürtök

priv t felh tudnival k
Privát felhő tudnivalók

A privát felhő

  • A mögöttes szerkezeti vázat elrejtve a felhasználók a virtuális környezetre, és az abban életre keltett szolgáltatásokra fókuszálhatnak
  • Konfigurálható a hálózat optimalizáció és VM-ek magas rendelkezésre állása

A szerkezeti váz - Fabric

  • Számítási teljesítmény: a gazdagépek és a fürtök logikai csoportosítása
  • Adattár: adattár besorolások, fürtök, kapcsolati interfészek
  • Hálózat: logikai hálózatok, IP/MAC címtartományok, terheléselosztók (LBs) és virtuális IP (VIP) sablonok

Delegáció – felhasználói szerepkörök

  • Kvóta: A felhasználó által felhasználható számítási teljesítménya VM-ek számára

Hyper-V, Xenés VMware platformokon is létrehozható privát felhő

felhaszn l i szerepk r k s hat k r k
Felhasználói szerepkörök és hatókörük
  • Hatókör: teljes rendszer
  • Bármilyen akciót futtathat
  • Hatókör: gazdagép csoport és felhő
  • Fabric rétegben konfigurálhat gazdagépet, hálózatot és tárolót

DelegáltAdmin

VMMAdmin

  • Hatókör: gazdagép csoport és felhő
  • Nincs joga akciókat futtatni
  • Fabric Administrator

Önkiszolgáló felhasználó

Read-only Admin

  • Fabric Administrator
  • HelpDesk
  • Alkalmazásgazda
a szolg ltat s letciklus fel gyelet elemei
A szolgáltatás életciklus felügyelet elemei
  • Szolgáltatás sablonok használata
    • Modellek használata a többrétegű alkalmazásokhoz
  • Alkalmazások
    • Beépített támogatás aWeb deploy, Server App-VésSQL DAC csomagokhoz
    • Alkalmazáscsomagokhoz beállítható egyedi parancsfuttatás
  • Virtualizált alkalmazások
    • Az image-alapú alkalmazás elválik az operációs rendszerétől
  • Alkalmazások frissítése
    • A szolgáltatás sablon új verziójának létrehozása
    • A korábban terített szolgáltatás frissítéseaz új sablon alapján
szolg ltat s sablon l trehoz sa
Szolgáltatás sablon létrehozása
  • Sablon létrehozása a Service Designer segítségével
  • Létrehozandó gépek és kapcsolataik beállítása

Szintek, hardver, logikai hálózat, OS, alkalmazások, LB sablonok,stb.

  • Szolgáltatások kihelyezése a hozzájuk tartozó sablonok alapján

Szolgáltatás példány

Szolgáltatás példány

APPSRV-02

BASESRV-01

Server App-V csomag

Szolgáltatás sablon

WS08 R2

.NET 3.51

WS08 R2

VM Sablon

APPSRV-01

VM sablon v2

Hardver konfig

Terítés

Server App-V csomag

Alkalmazás

OS

OS Roles/Features

.NET 3.51

Hardver konfiguráció

WS08 R2

OS

szolg ltat s sablon komponensei
Szolgáltatás sablon komponensei

Szolgáltatás sablon

Beállítások

Terheléselosztási (LB) sablon

Számítógép szint (1..n)

Gép alkalmazásprofil (1…n)

VM Sablon

VHD-k

Alkalmazás profil

SQL DAC telepítés

Hardverprofil

VMOS profil

SQL Profil

Telepítés előtti/utáni szkriptek

Alkalmazás profil

Roles +Features

SQL telepítés

Telepítés előtti/utáni szkriptek

Alkalmazás terítés (1..n)

Meglévő objektumok

Új objektumok

Bővítési lehetőségek

telep t s testreszab sa
Telepítés testreszabása
  • OS specifikus beállítások
    • Gépnév, admin jelszó, stb.
  • Alkalmazás beállítások konfigurációja
    • Pl.: SQL connection string
  • Sablon beállítása, hogy használható legyen a tesztelési / fejlesztési és éles környezetekben egyaránt
kulcs gondolatok

Sablon létrehozása

Kulcs gondolatok

Sablon frissítése , alkalmazása

  • Telepítés testreszabása
  • Nem VM-et kell igényelni, hanem szolgáltatást
    • Megszűnik a VM-ek burjánzása
  • Innentől kezdve a hypervisor egy másodlagos technológiai döntési tényező lesz
  • A szolgáltatások magukkal hozzák a magán, a hibrid és/vagy a publikus elhelyezés választási lehetőségét
  • A szolgáltatások elosztott alkalmazásként jelennek meg a SCOM 2012-ben és üzleti alkalmazásként a Service Managerben
  • Szolgáltatás telepítése
szolg ltat s friss t se
Szolgáltatás frissítése
    • A frissítés folyamata
    • A meglévő szolgáltatás sablon klónozása és beállítása
    • A terítési sablon alkalmazása
  • Frissítési lehetőségek
    • Hagyományos frissítés
      • A változások az OS lemezkép másolása nélkül érvényre jutnak
      • Pl.: alkalmazás beállítás frissítése, memória konfiguráció módosítása
    • Lemezkép alapú frissítés
      • A régi lemezkép lecserélése az új verzióval, majd az alkalmazások újratelepítése és az adatok visszaállítása
      • Pl.: WS08 platform cseréje WS08 R2-re
zleti alkalmaz s fel p t se s automatiz lt friss t se

Üzleti alkalmazás felépítése és automatizált frissítése

  • Sablon létrehozása
  • Sablon frissítése, alkalmazása
  • Telepítés testre-szabása

demó

  • Szolgáltatás telepítése
hogyan m k dik a server app v
Hogyan működik a Server App-V?
  • A csomagolási folyamat eredményeképpen a szerver alkalmazásból előálló image egyszerű másolással és elindítással használható, nincs szükség a telepítésére!
  • Az alkalmazás és a hozzá kapcsolódó konfigurációs fájl lokálisan tárolódik a kiszolgálón, de függetlenül az operációs rendszertől!
t mogatott alkalmaz sok
Támogatott alkalmazások
  • Szerver alkalmazások

Fókusz az üzleti alkalmazásokon

  • Üzleti alkalmazások
  • Felügyeleti alkalmazások
  • Adatbázis kezelők
  • Csoportmunka alkalmazások

Példa

alkalmazások

  • Project Server
  • Dynamics AX
  • MS Market
  • Oracle
  • SQL
  • SharePoint Server
  • SCCM

SCOM

virtualiz ci s alrendszerek
Virtualizációs alrendszerek
  • IIS Web szerver
    • Az IIS 6.0 / 7.0 / 7.5 felett működő alkalmazások támogatottak
    • A weboldalak, alkalmazások és virtuális könyvtárak virtualizálhatóak
    • Maga az IIS szolgáltatás nem virtualizálható!
  • Windows szolgáltatások
    • A Windows alap szolgáltatásai támogatottak
    • A virtualizált Windows szolgáltatásokat aService Control Manager (SCM) regisztrálja
    • Mindegyik felhasználói fiók típus(LocalSystem, Network Service, tartományi fiók) támogatott
fejleszt si jdons gok sszefoglal sa
Fejlesztési újdonságok összefoglalása

Egységes felhasználói felületek

(Konzol, Web, SharePoint)

Végfelhasználói élmény

(Szintetikus tranzakciók)

fejlesztett

IT vezető

Alkalmazás monitorozás

(.NET, J2E)

ÚJ

Szolgáltatás tulajdonos

Infrastruktúra monitorozás

(OS, SQL, IIS)

Infrastruktúra monitorozás

(Hálózat)

Új

Infrastruktúra tulajdonos
