  1. Début noir

  2. Technologie TECHNOLOGIE Electricité / Maintenance Initiation à l ’électronique

  3. Module alimentation Module Alimentation CourantContinu

  4. Première partie Première Partie

  5. Fonction du système 400V 50Hz MODULE ALIMENTATION Energie électrique Fonction du système GENERATEUR~ Réseau de distribution Fournit l ’énergie électrique alternative 240V 50Hz Met en forme l’énergie électrique 24V Continu Energie électrique RECEPTEUR = Système électronique Consomme l ’énergie électrique continue

  6. Fonctions élémentaires1 Fe1 Fe2 Fe3 Fe5 Fe4 Protéger les circuits Valeur Forme Nous disposons de: 240V Alternatif Abaisser la tension Redresser le courant Pourmettre en forme l ’énergie électrique, le module alimentation doit: Réguler la tension Lisser la tension 24V Continu Nous avons besoin de:

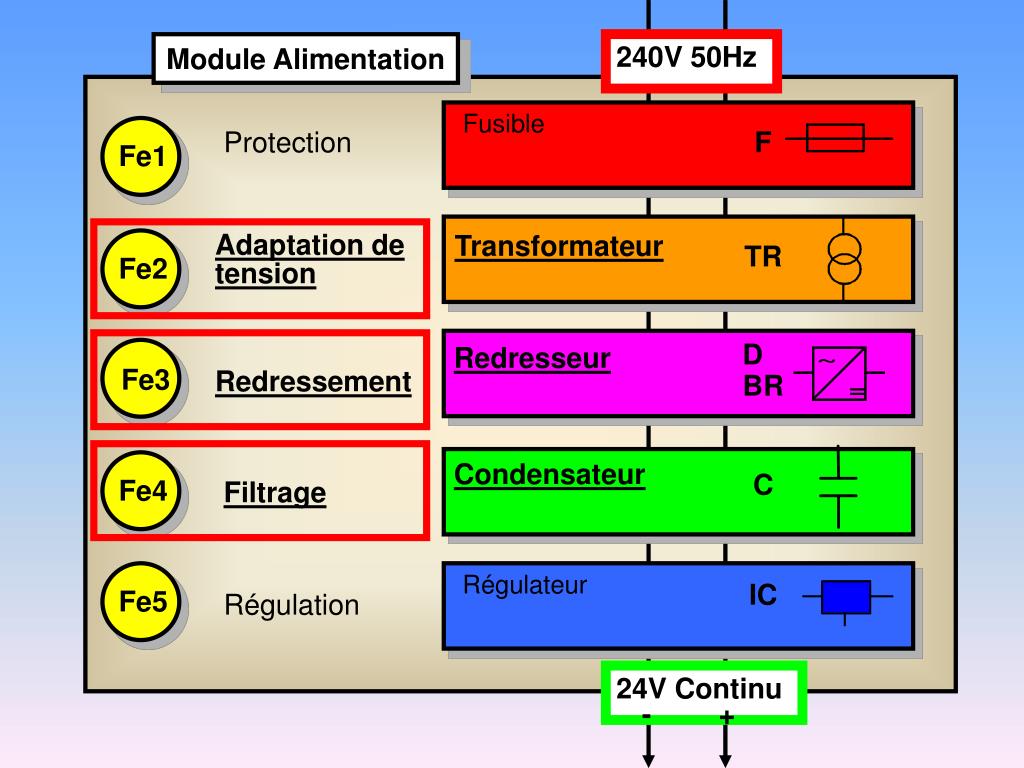

  7. Fonctions élémentaires2 Module Alimentation Fusible Fe1 F Transformateur TR Fe2 D BR Redresseur Fe3 Condensateur Fe4 C Régulateur Fe5 IC 24V Continu - + 240V 50Hz Fonctions élémentaires Protection Adaptation de tension Redressement Filtrage Régulation

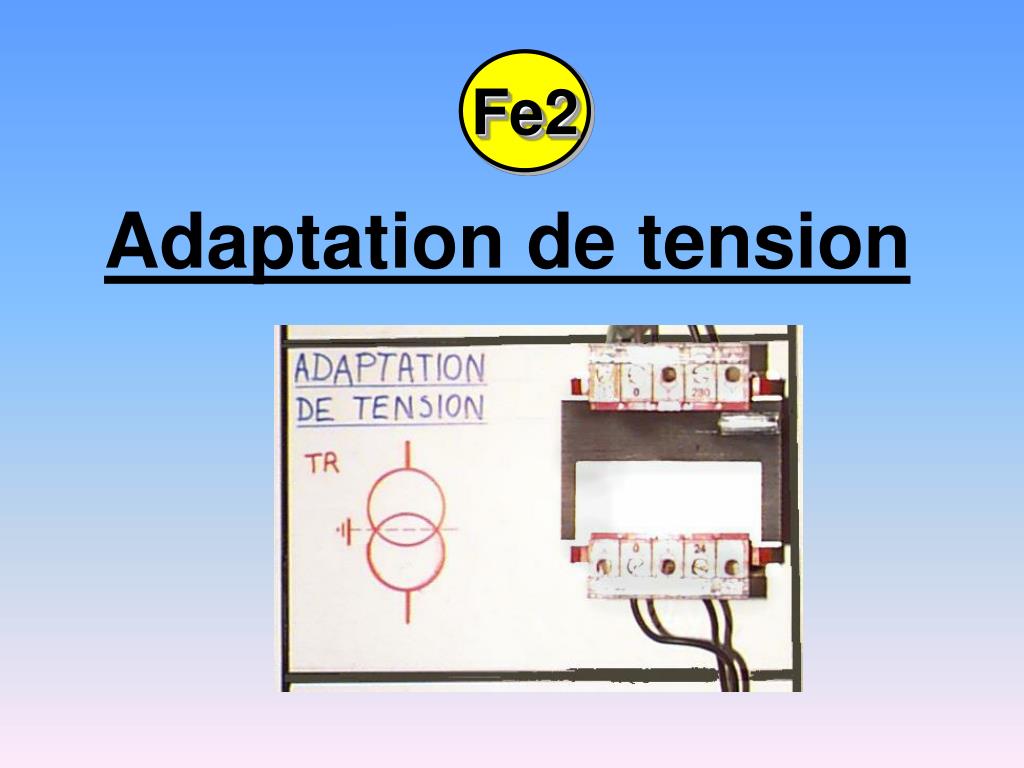

  8. Fe2 Adaptation de tension Fe2 Adaptation de tension

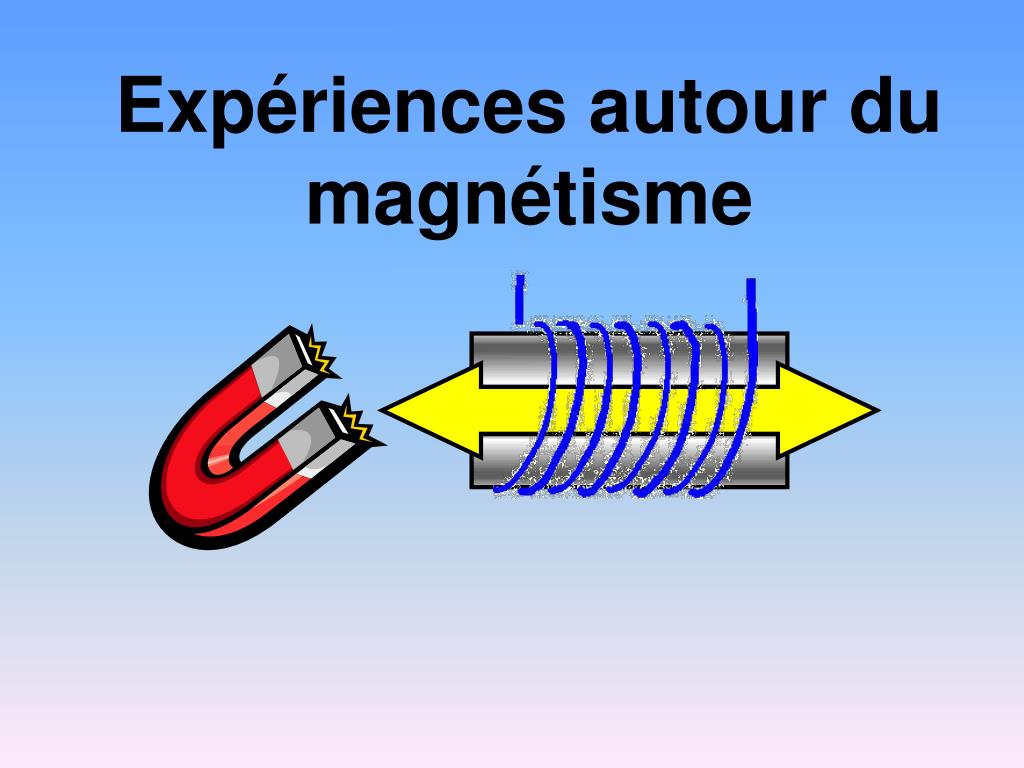

  9. Expériences autour du magnétisme

  10. Pause noir

  11. I2 I1 U1 U2 Rapport de transformation: U2n2I1 m = = = U1 n1 I2 Le transformateur Le transformateur Noyau magnétique Bobinage Primaire Bobinage Secondaire n1 spires n2 spires

  12. Seconde partie Seconde Partie

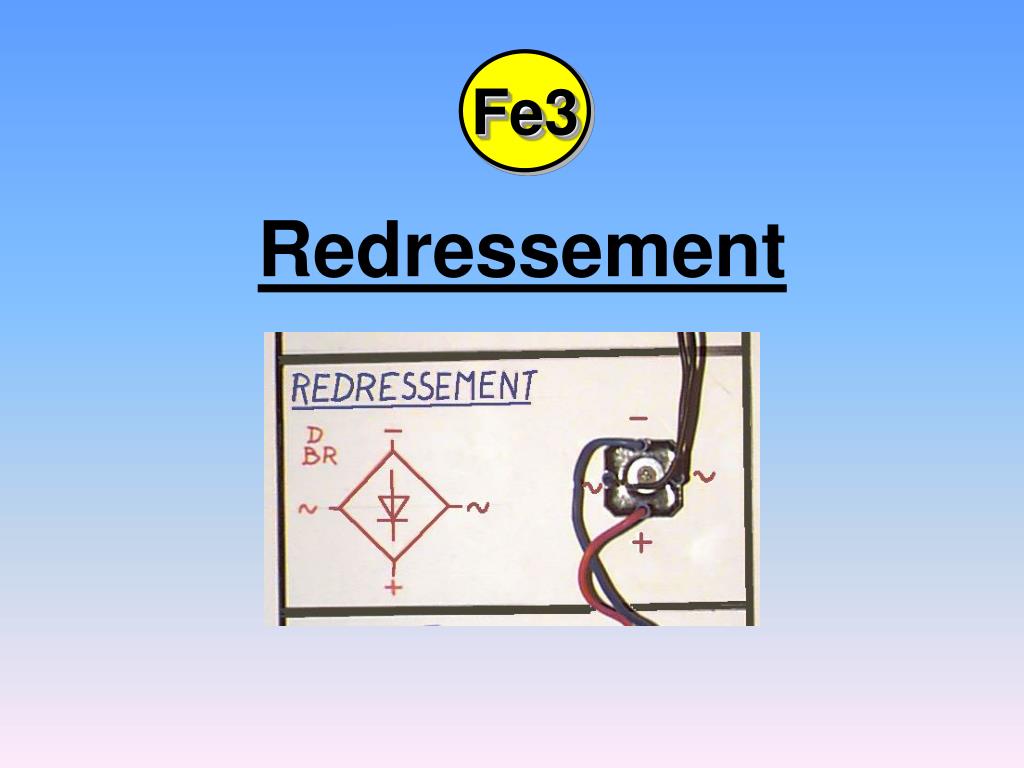

  13. Fe3 Redressement Fe3 Redressement

  14. Symboles des redresseurs Symboles des ponts monophasés Symboles des diodes

  15. La diode à semi-conducteur Débit = 0 P2 - P1 > 0 « Clapet anti-retour »! Sens inverse:

  16. La diode à semi-conducteur Débit Débit P1 - P2 > Pr Sens direct:

  17. Début noir

  18. Redressement mono-alternance Transformateur Diode 240V 50Hz 24V 50Hz I Récepteur U R

  19. Début noir

  20. Redressement bi-alternance Transformateur 240V 50Hz 24V 50Hz Pont de diodes I R U Récepteur

  21. Fonctionnement du pont de GRAETZ

  22. Fonctionnement du pont de GRAETZ

  23. Fe4 Filtrage Fe4 Filtrage

  24. Le condensateur I I + + + + + + U redressée filtrée - - - - - - U redressée

  25. Début noir

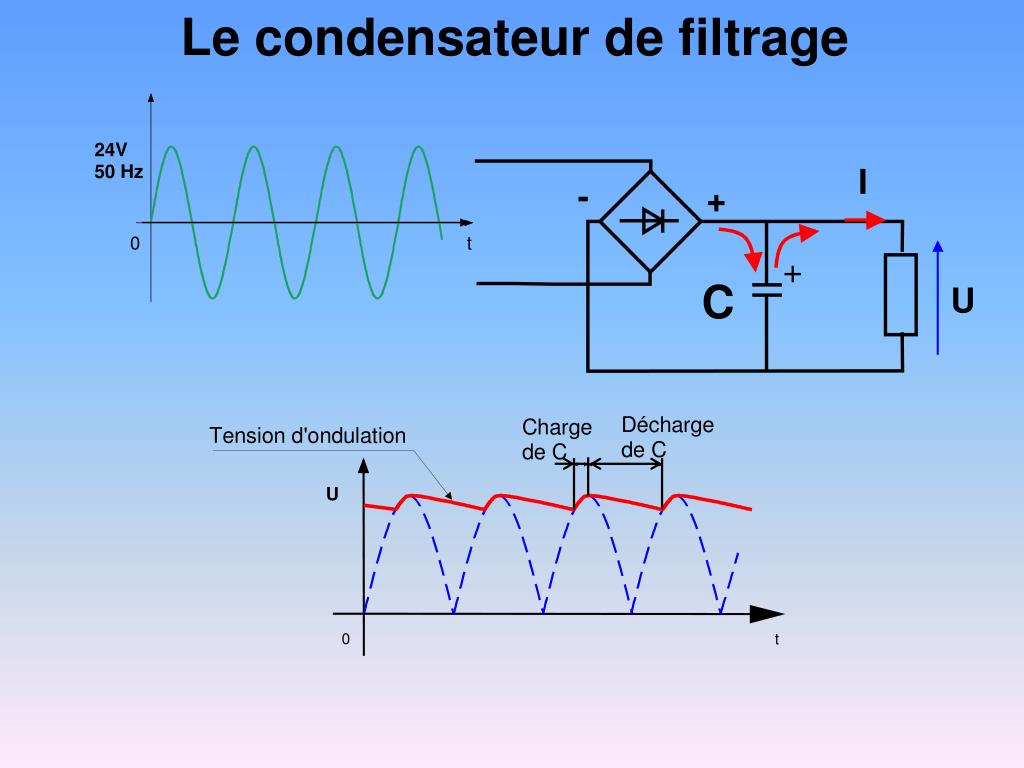

  26. Le condensateur de filtrage I - + + C U

  27. Fe5 Régulation Fe5 Régulation

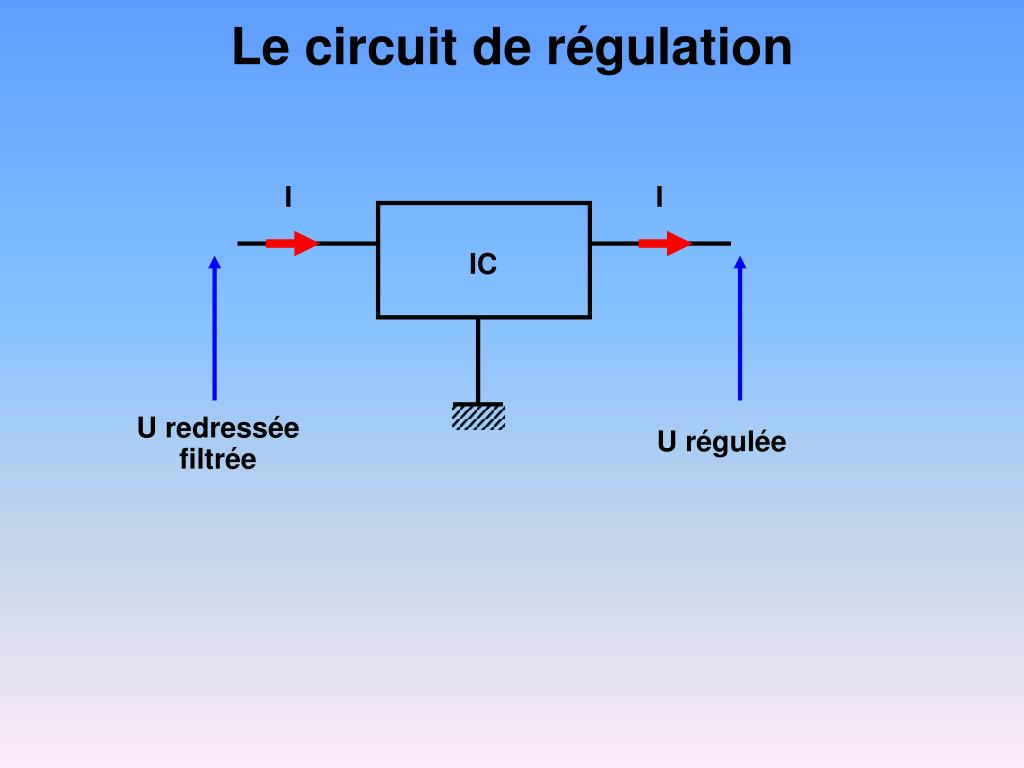

  28. Le circuit de régulation I I IC U redressée filtrée U régulée

  29. Exercice de synthèse Exercice de synthèse

  30. Schéma électronique Fe1 ----- Fe2 ----- Fe3 ----- Fe4 ----- Fe5 ----- Protection Adaptation de tension Redressement Filtrage Régulation

  31. Fin FIN
