definici n
DEFINICIÓN
  • Llamado también gabinete, carcasa, chasís o caja, es una estructura de metal y plástico, Polimetálica (polimero-plástico+metal) donde se aloja toda la arquitectura del computador (mainboard, tarjetas, disco duro, lectora, etc.)También protege a todos los elementos instalados dentro del CASE contra polvo, golpes, líquidos y otros.
slide5

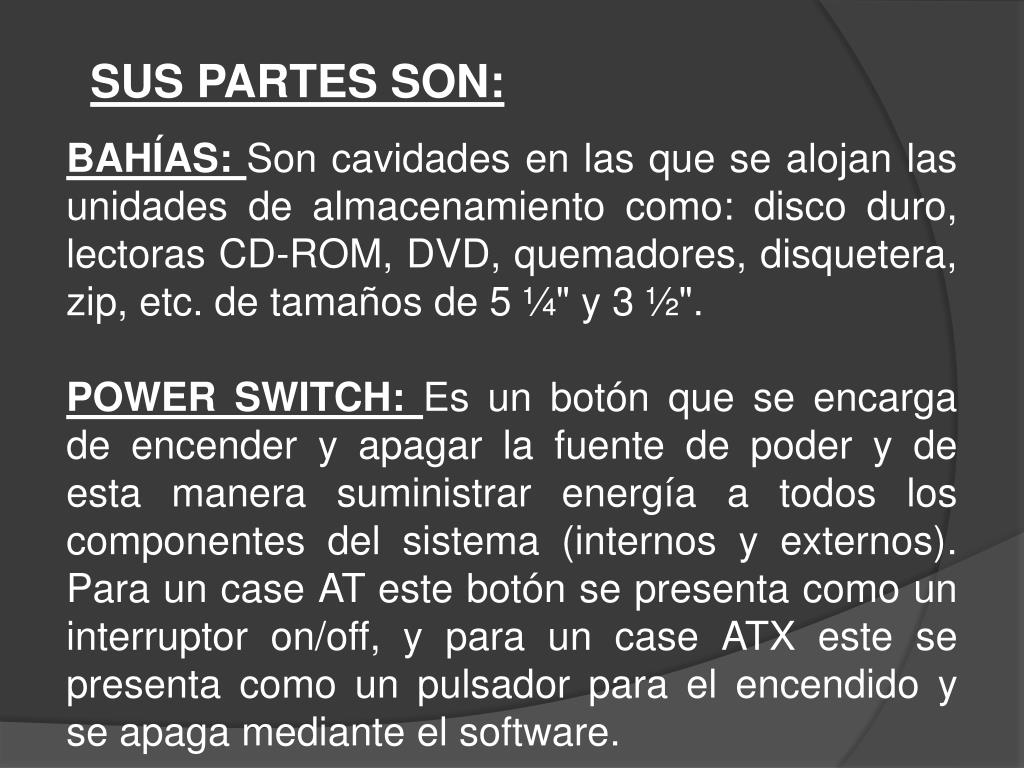

SUS PARTES SON:

BAHÍAS: Son cavidades en las que se alojan las unidades de almacenamiento como: disco duro, lectoras CD-ROM, DVD, quemadores, disquetera, zip, etc. de tamaños de 5 ¼" y 3 ½".

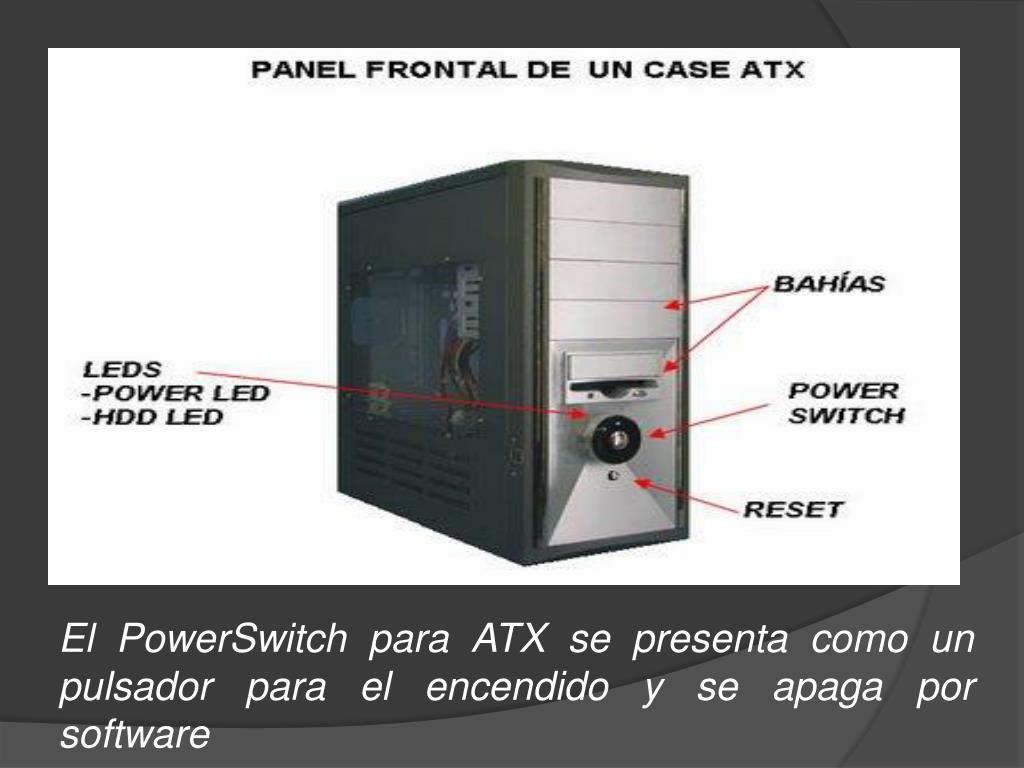

POWER SWITCH: Es un botón que se encarga de encender y apagar la fuente de poder y de esta manera suministrar energía a todos los componentes del sistema (internos y externos). Para un case AT este botón se presenta como un interruptor on/off, y para un case ATX este se presenta como un pulsador para el encendido y se apaga mediante el software.

slide6

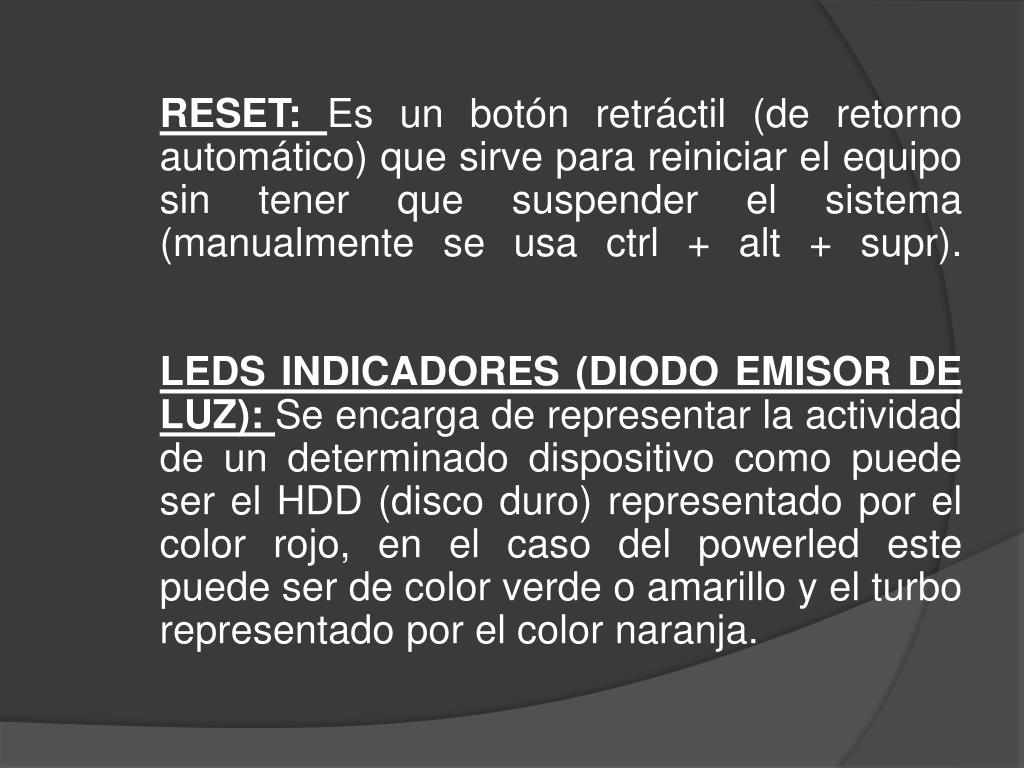

RESET: Es un botón retráctil (de retorno automático) que sirve para reiniciar el equipo sin tener que suspender el sistema (manualmente se usa ctrl + alt + supr).LEDS INDICADORES (DIODO EMISOR DE LUZ): Se encarga de representar la actividad de un determinado dispositivo como puede ser el HDD (disco duro) representado por el color rojo, en el caso del powerled este puede ser de color verde o amarillo y el turbo representado por el color naranja.

slide7

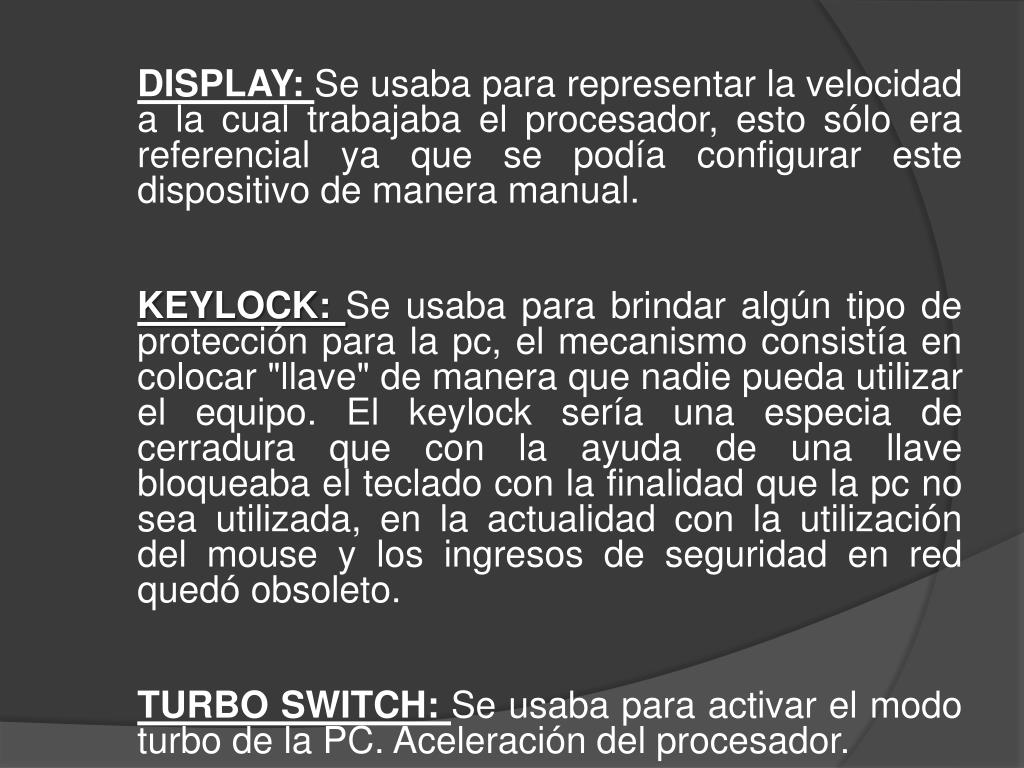

DISPLAY: Se usaba para representar la velocidad a la cual trabajaba el procesador, esto sólo era referencial ya que se podía configurar este dispositivo de manera manual.

KEYLOCK: Se usaba para brindar algún tipo de protección para la pc, el mecanismo consistía en colocar "llave" de manera que nadie pueda utilizar el equipo. El keylock sería una especia de cerradura que con la ayuda de una llave bloqueaba el teclado con la finalidad que la pc no sea utilizada, en la actualidad con la utilización del mouse y los ingresos de seguridad en red quedó obsoleto.

TURBO SWITCH: Se usaba para activar el modo turbo de la PC. Aceleración del procesador.

slide9

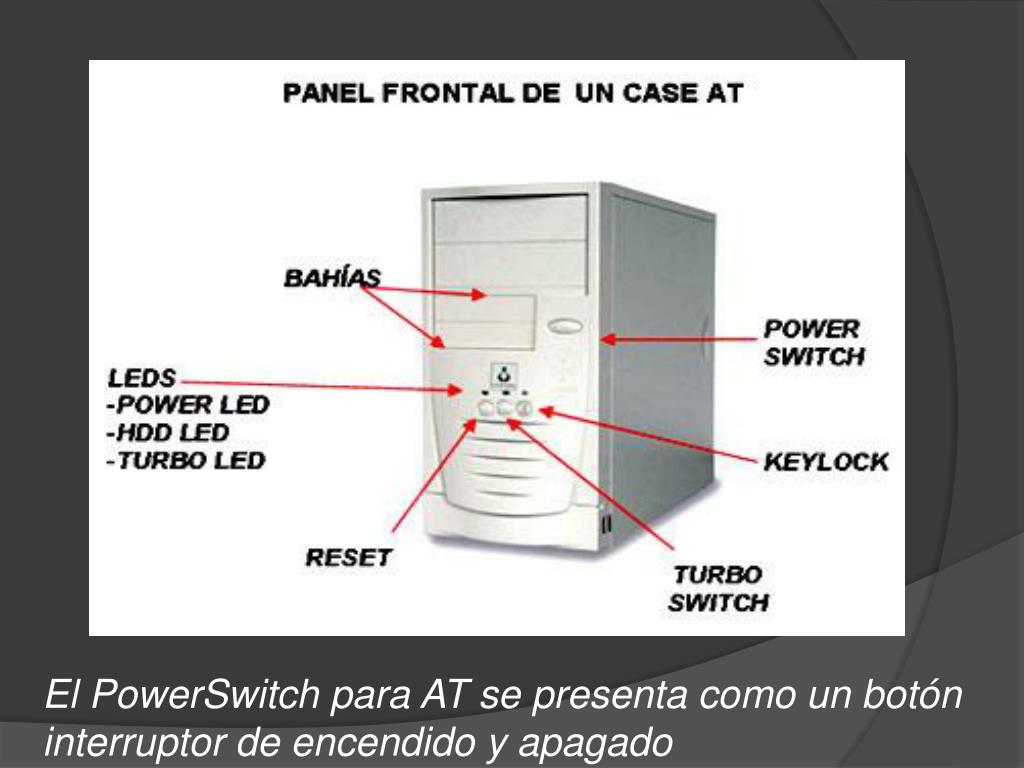

El PowerSwitch para AT se presenta como un botón interruptor de encendido y apagado

case horizontal

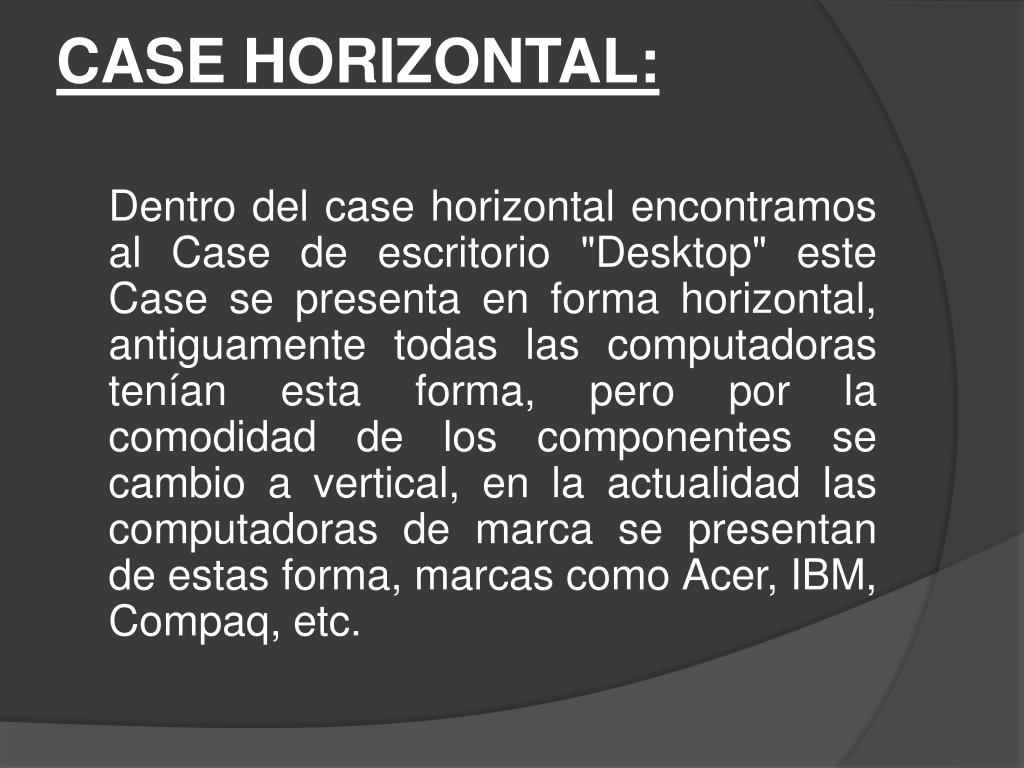

CASE HORIZONTAL:

Dentro del case horizontal encontramos al Case de escritorio "Desktop" este Case se presenta en forma horizontal, antiguamente todas las computadoras tenían esta forma, pero por la comodidad de los componentes se cambio a vertical, en la actualidad las computadoras de marca se presentan de estas forma, marcas como Acer, IBM, Compaq, etc.

case vertical

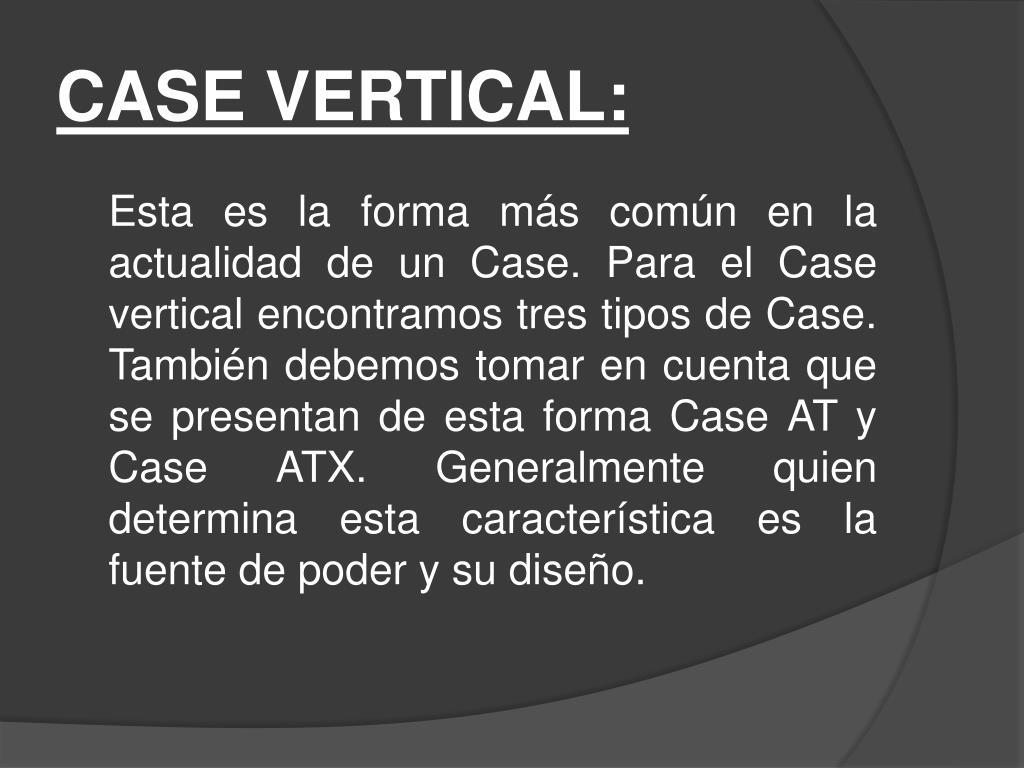

CASE VERTICAL:

Esta es la forma más común en la actualidad de un Case. Para el Case vertical encontramos tres tipos de Case. También debemos tomar en cuenta que se presentan de esta forma Case AT y Case ATX. Generalmente quien determina esta característica es la fuente de poder y su diseño.

slide17

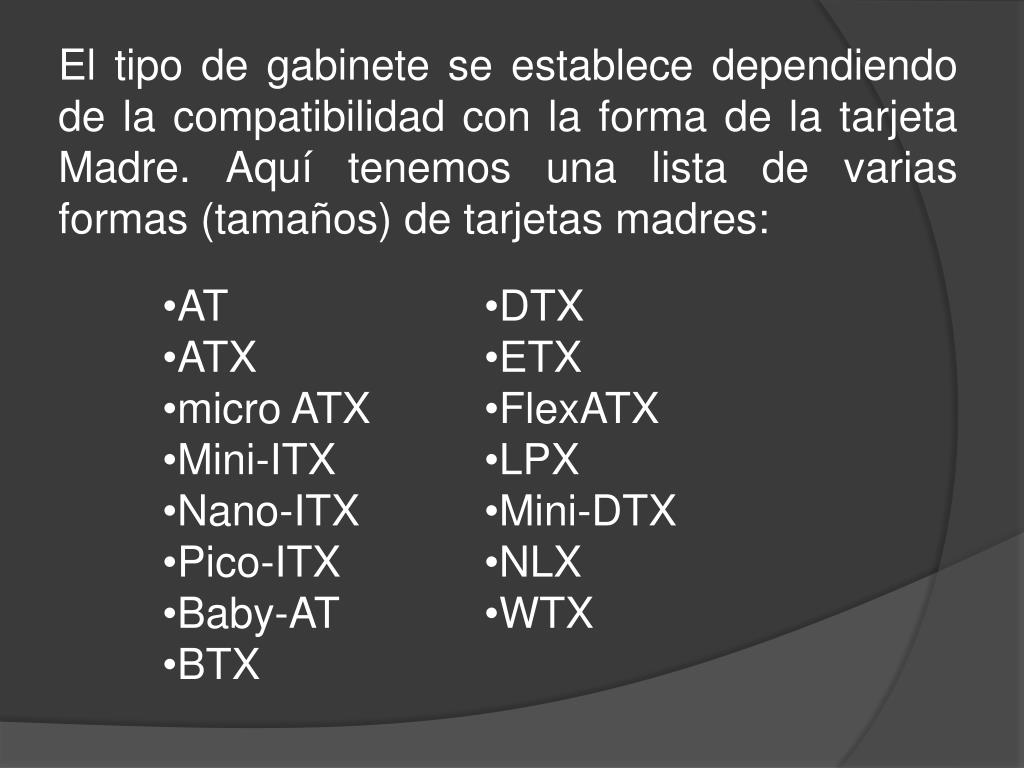

El tipo de gabinete se establece dependiendo de la compatibilidad con la forma de la tarjeta Madre. Aquí tenemos una lista de varias formas (tamaños) de tarjetas madres:

  • AT
  • ATX
  • micro ATX
  • Mini-ITX
  • Nano-ITX
  • Pico-ITX
  • Baby-AT
  • BTX
  • DTX
  • ETX
  • FlexATX
  • LPX
  • Mini-DTX
  • NLX
  • WTX
slide18

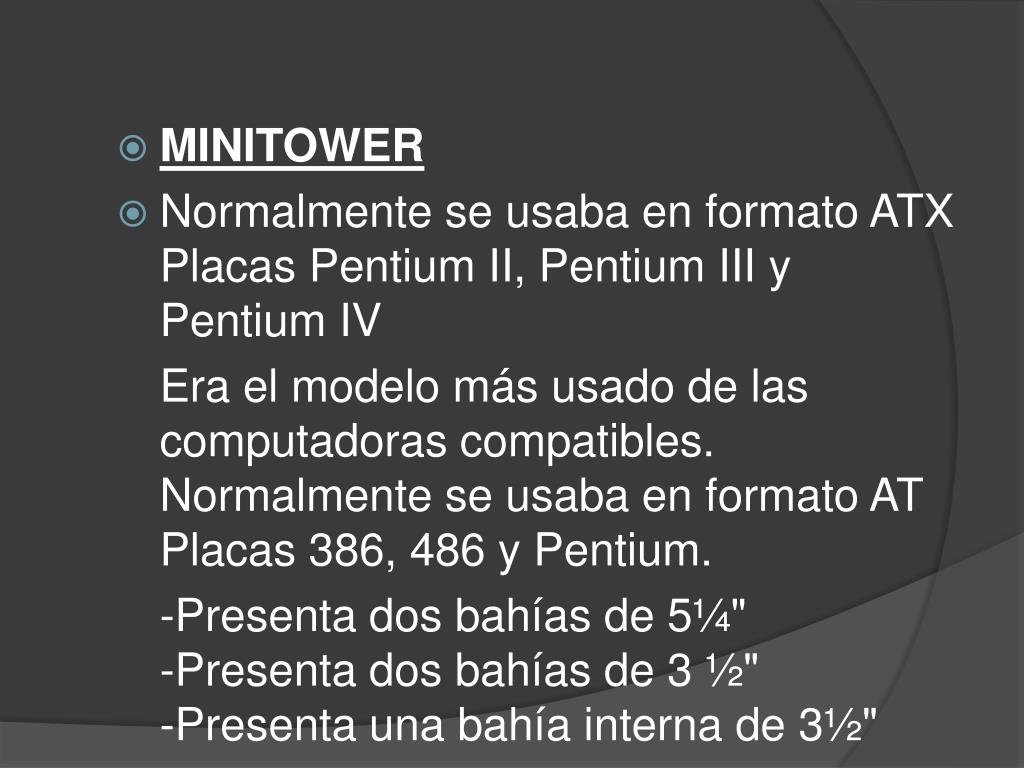

MINITOWER

  • Normalmente se usaba en formato ATXPlacas Pentium II, Pentium III y Pentium IV

Era el modelo más usado de las computadoras compatibles.Normalmente se usaba en formato ATPlacas 386, 486 y Pentium.

-Presenta dos bahías de 5¼"-Presenta dos bahías de 3 ½"-Presenta una bahía interna de 3½"

slide20

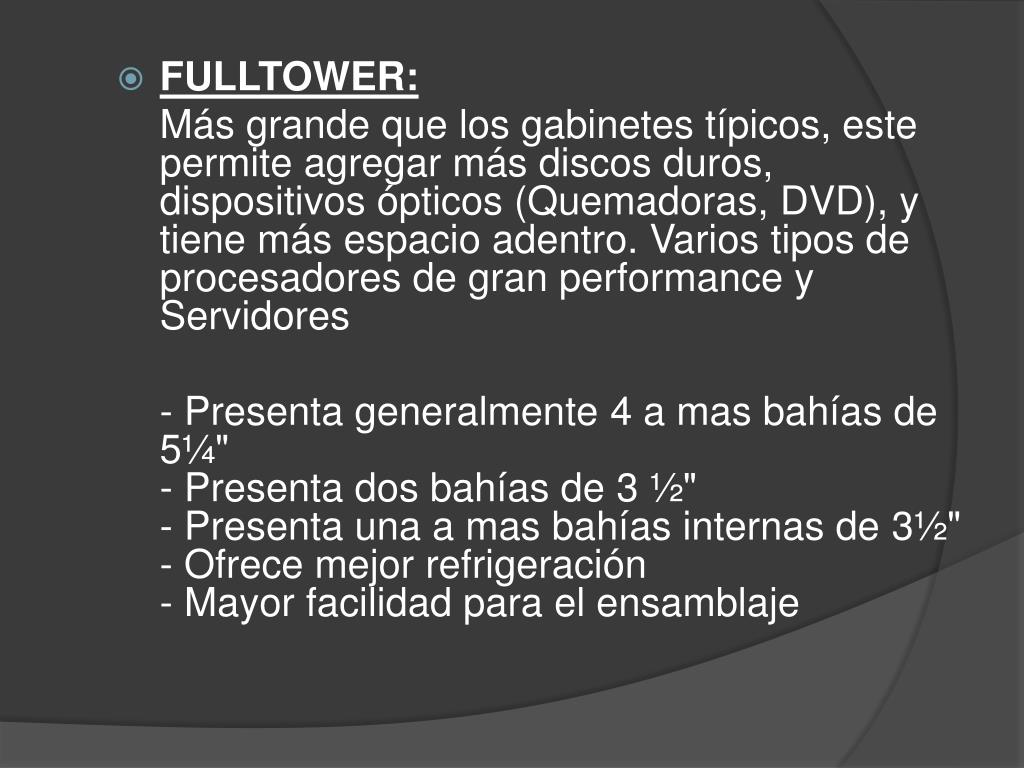

FULLTOWER:

Más grande que los gabinetes típicos, este permite agregar más discos duros, dispositivos ópticos (Quemadoras, DVD), y tiene más espacio adentro. Varios tipos de procesadores de gran performance y Servidores

- Presenta generalmente 4 a mas bahías de 5¼"- Presenta dos bahías de 3 ½"- Presenta una a mas bahías internas de 3½"- Ofrece mejor refrigeración- Mayor facilidad para el ensamblaje

slide21

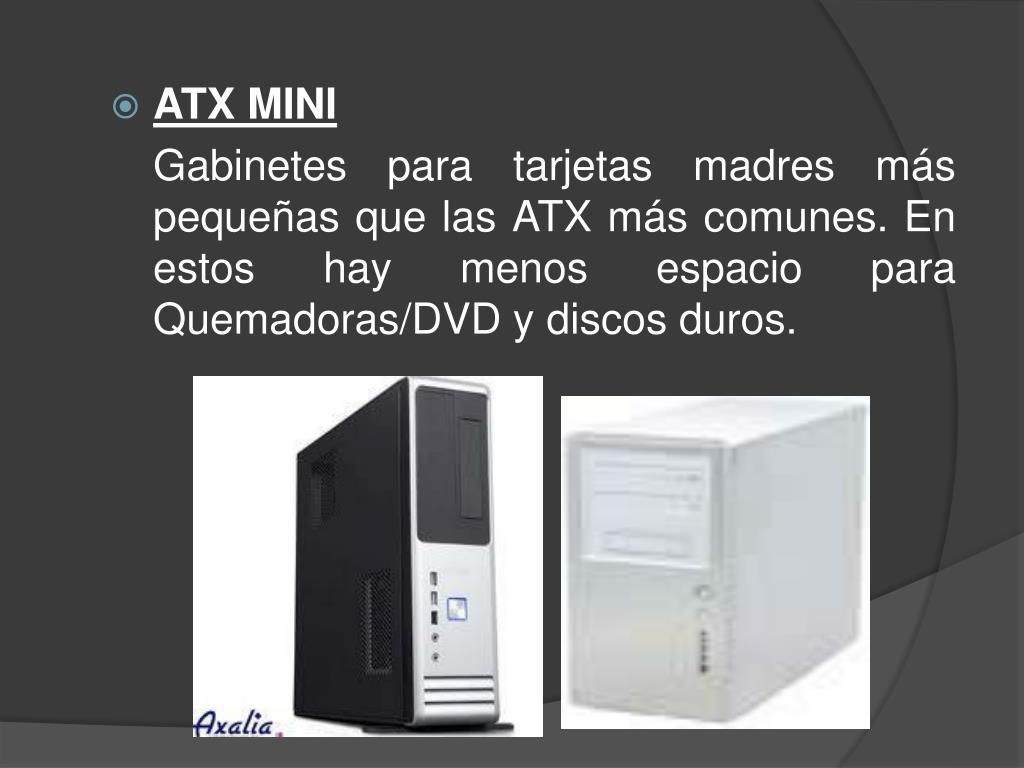

ATX MINI

Gabinetes para tarjetas madres más pequeñas que las ATX más comunes. En estos hay menos espacio para Quemadoras/DVD y discos duros.

slide22

MICRO ATX DESKTOP

Este es el mismo al ATX Desktop, pero el tamaño reducido debido a que la tarjeta madre es también más pequeña, chasis de pieza entera, sin tornillos

slide23

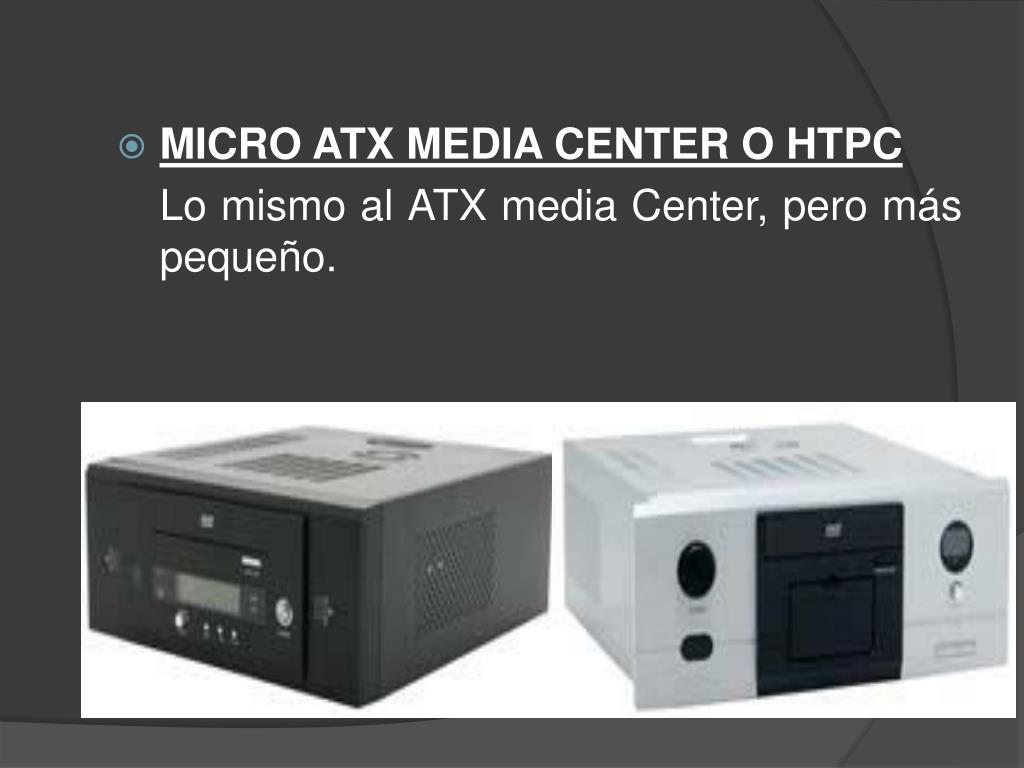

MICRO ATX MEDIA CENTER O HTPC

Lo mismo al ATX media Center, pero más pequeño.

slide24

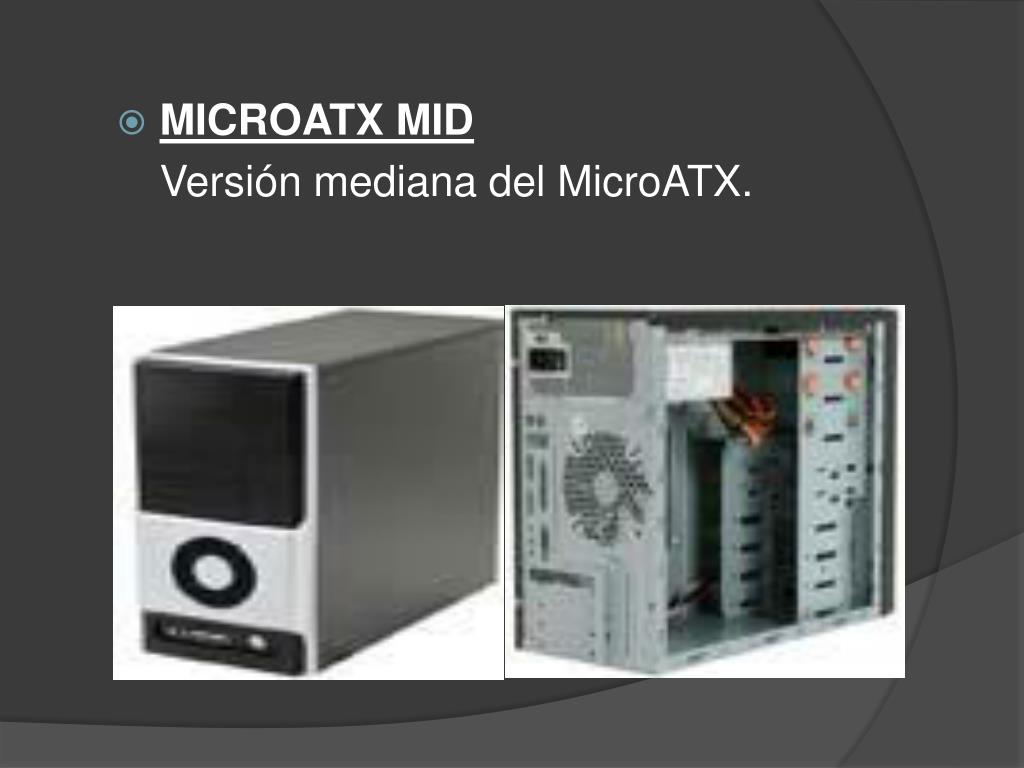

MICROATX MID

Versión mediana del MicroATX.

slide25

BTX

El BTX fue diseñado para reemplazar el ATX. Se basa en el mismo concepto del ATX, pero también se enfoca en mejorar la circulación de aire.

slide26

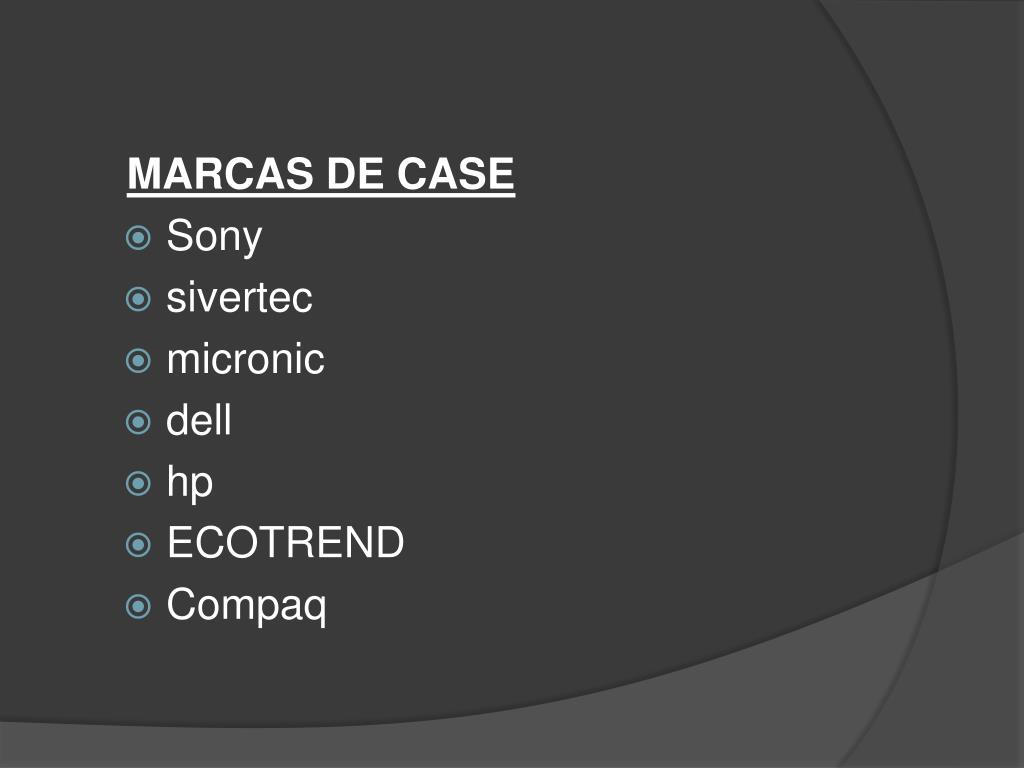

MARCAS DE CASE

  • Sony
  • sivertec
  • micronic
  • dell
  • hp
  • ECOTREND
  • Compaq
