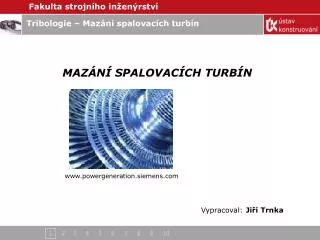

  1. Tribologie – Mazání spalovacích turbín o MAZÁNÍ SPALOVACÍCH TURBÍN www.powergeneration.siemens.com Vypracoval:Jiří Trnka 12345678910

  2. Tribologie – Mazání spalovacích turbín • Funkce maziva v turbosoustrojích: • Zajištění hydrodynamického mazání • Dobrý odvod tepla • Zajištění snížení tření a opotřebení v převodovce • Zajištění mazání regulačních soustav • Požadavky na vlastnosti turbínového oleje: • Viskozita • - Vzhled, barva • - Obsah vody • - Oxidační odolnost • - Oddělitelnost • - Korozní odolnost • - Odolnost proti pěnění • - Deemulgační schopnost • Uvolňování vzduchu o 12345678910

  3. Tribologie – Mazání spalovacích turbín o • Jakostní parametry turbínových olejů: • viskozitní index • neutralizační číslo • oxidační stálost • deemulgační schopnost • schopnost uvolňovat vzduch 12345678910

  4. Tribologie – Mazání spalovacích turbín o • Způsob mazání spalovacích turbín • Oběhové • Olejová nádrž • Hlavní čerpadlo • Záložní čerpadlo • Mazání ložisek • Mazání převodovek • Mazání regulační soustavy • Filtrace • Chlazení 12345678910

  5. Tribologie – Mazání spalovacích turbín o • Stanovení viskozity a výkonnosti oleje • Viskozita: • Viskozimetry • Na simulačních strojích • Výkonnost: • - Testování olejů v simulátorech při různých zátěžních stavech 12345678910

  6. Tribologie – Mazání spalovacích turbín Miniaturizovaný simulátor systému mazání turbín o Testovací část [1] [1] 12345678910

  7. Tribologie – Mazání spalovacích turbín o Graf získaný ze simulátoru Závislost změny viskozity v průběhu času [1] Testování vlivu množství polyphenyl etheru na změnu viskozity v průběhu času. Zátěžové podmínky: Teplota čerpací jímky 300°C Teplota ložisek 360°C Otáčky ložisek 10000ot/min Množství oleje Přiváděné do ložisek 200 ml/min Viskozita Čas (hodiny) 12345678910

  8. Tribologie – Mazání spalovacích turbín • Další druhy testů • Měření oxidační degradace • Měření tepelné degradace • Měření opotřebení povrchu ložisek • Měření vlivu použitého materiálu • Měření změny viskozity v závislosti na teplotě 12345678910

  9. Tribologie – Mazání spalovacích turbín o Druhy olejů vhodných pro mazání plynových turbín: - Ropné - Syntetické Značení: Podle ISO 6743/0 T Podle DIN 51 502 TD Příklady olejů: TB–32 Hluboce rafinovaný olej DTE–832 a 846 Vysoce výkonové oleje 12345678910

  10. Tribologie – Mazání spalovacích turbín DĚKUJI ZA POZORNOST Literatura: [1] DOUGLAS K. TOTH; COSTANDY S. SABA; CHRISTOPHER J. KLENKE, ssssMinisimulator for evaluating high-temperature candidate lubricants:Part ssssI – Method Development, Tribology Transactions; Apr 2001; 44, 2; ssssProQuest Science Journals, pg. 277 12345678910
