  1. Fenómenos de Transporte II UNIDAD Tema: Agitación y mezclado de fluidos y necesidades de potencia Dra. Thelma L. Rosado Zarrabal

  2. ¿Qué es la Agitación? Se refiere a forzar un fluido por medios mecánicos para que adquiera un movimiento circulatorio en el interior de un recipiente.

  3. Objetivos de la agitación de fluidos Mezclado de dos líquidos miscibles Disolución de sólidos en líquidos Dispersión de un gas en un líquido en forma de burbujas pequeñas. Suspensión de partículas sólidas finas en un líquido Agitación de un fluido para aumentar la transferencia de calor.

  4. Tipos de agitadores….

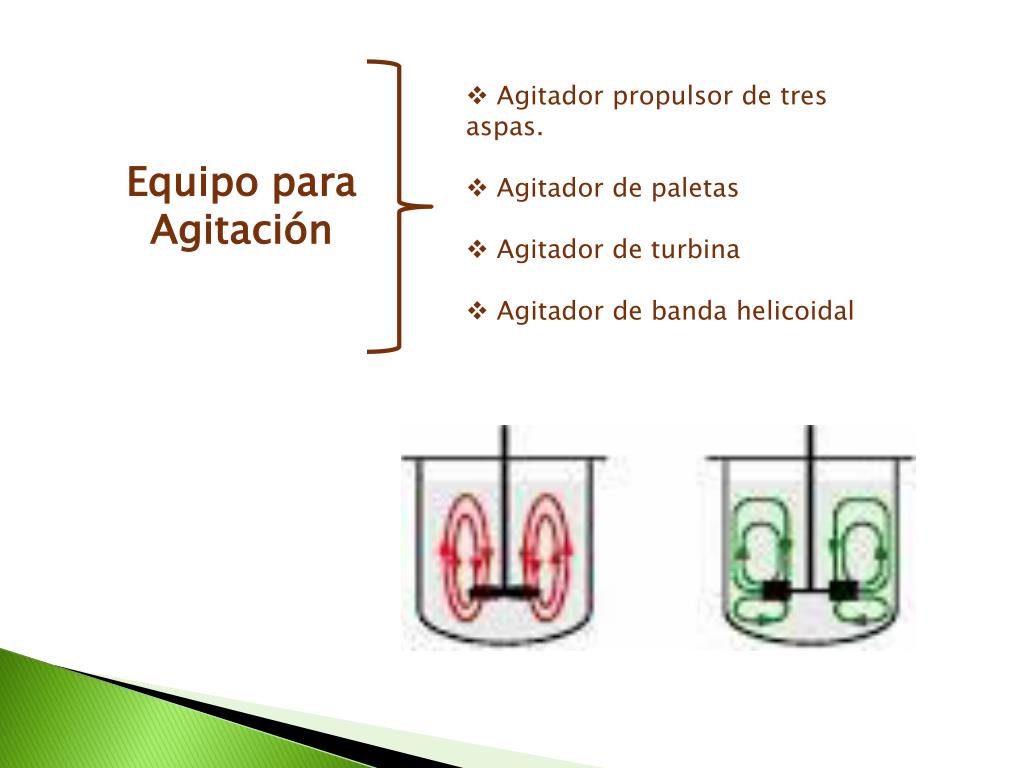

  5. Agitador propulsor de tres aspas. • Agitador de paletas • Agitador de turbina • Agitador de banda helicoidal Equipo para Agitación

  6. Agitador propulsor de tres aspas El agitador puede ser móvil para introducirlo lateralmente en el tanque o estar montado en la pared de un tanque abierto, en posición desplazada del centro. Estos agitadores giran a velocidades de 400 a 1750 rpm y son utilizados para líquidos de baja viscosidad.

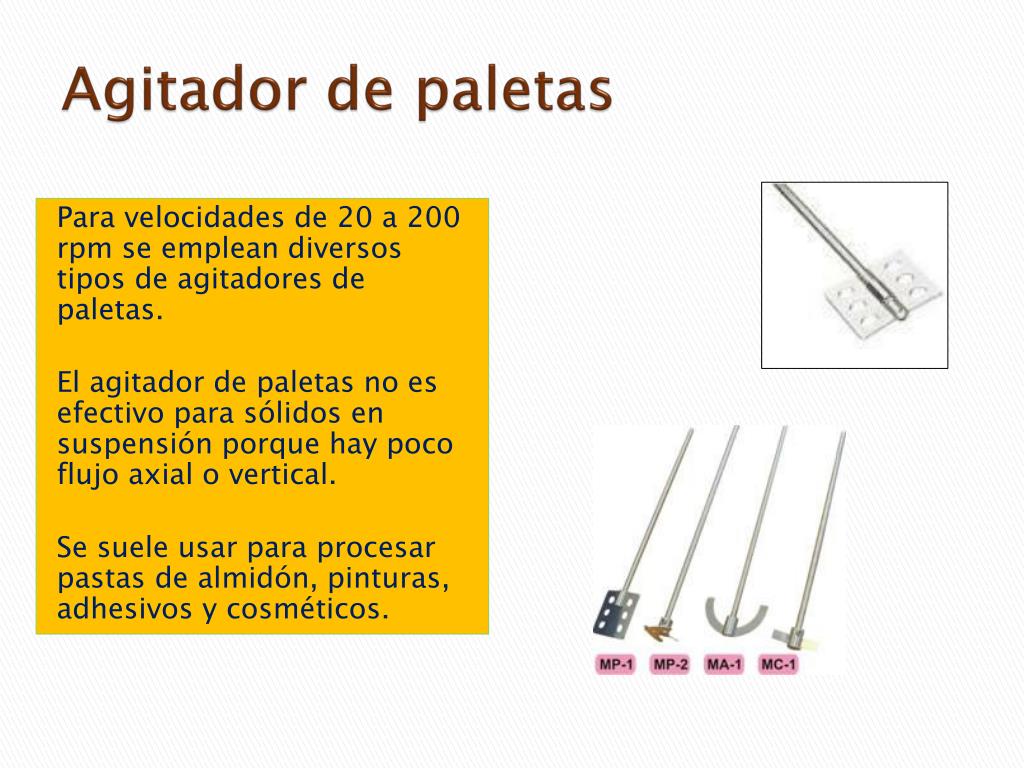

  7. Agitador de paletas Para velocidades de 20 a 200 rpm se emplean diversos tipos de agitadores de paletas. El agitador de paletas no es efectivo para sólidos en suspensión porque hay poco flujo axial o vertical. Se suele usar para procesar pastas de almidón, pinturas, adhesivos y cosméticos.

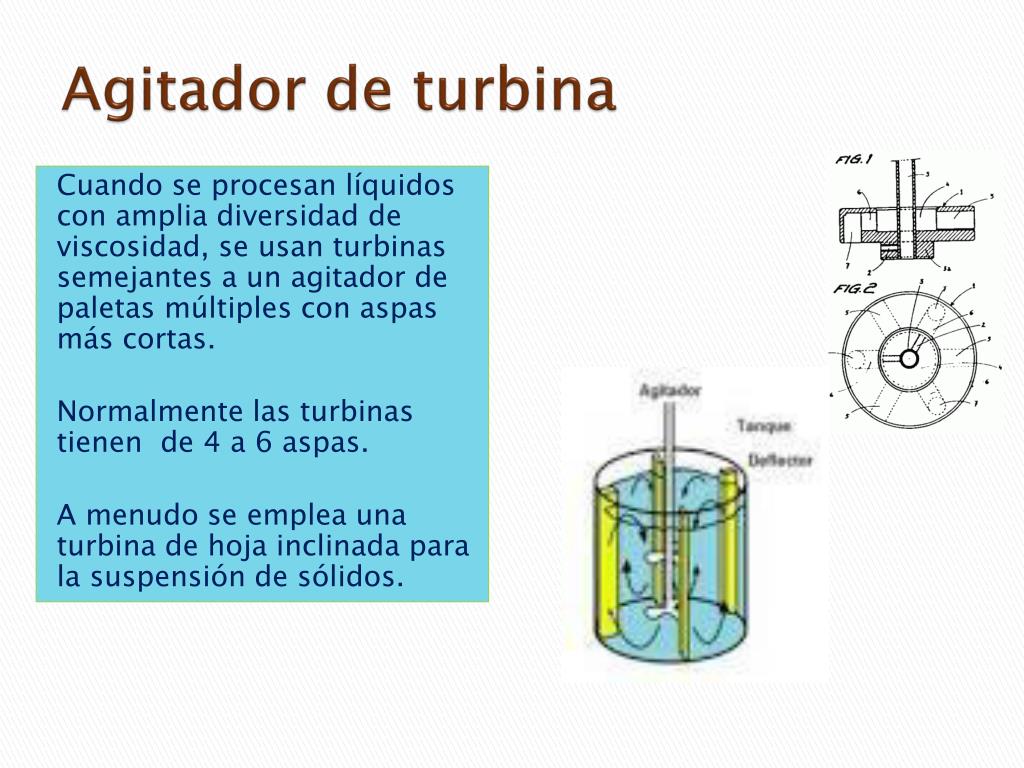

  8. Agitador de turbina Cuando se procesan líquidos con amplia diversidad de viscosidad, se usan turbinas semejantes a un agitador de paletas múltiples con aspas más cortas. Normalmente las turbinas tienen de 4 a 6 aspas. A menudo se emplea una turbina de hoja inclinada para la suspensión de sólidos.

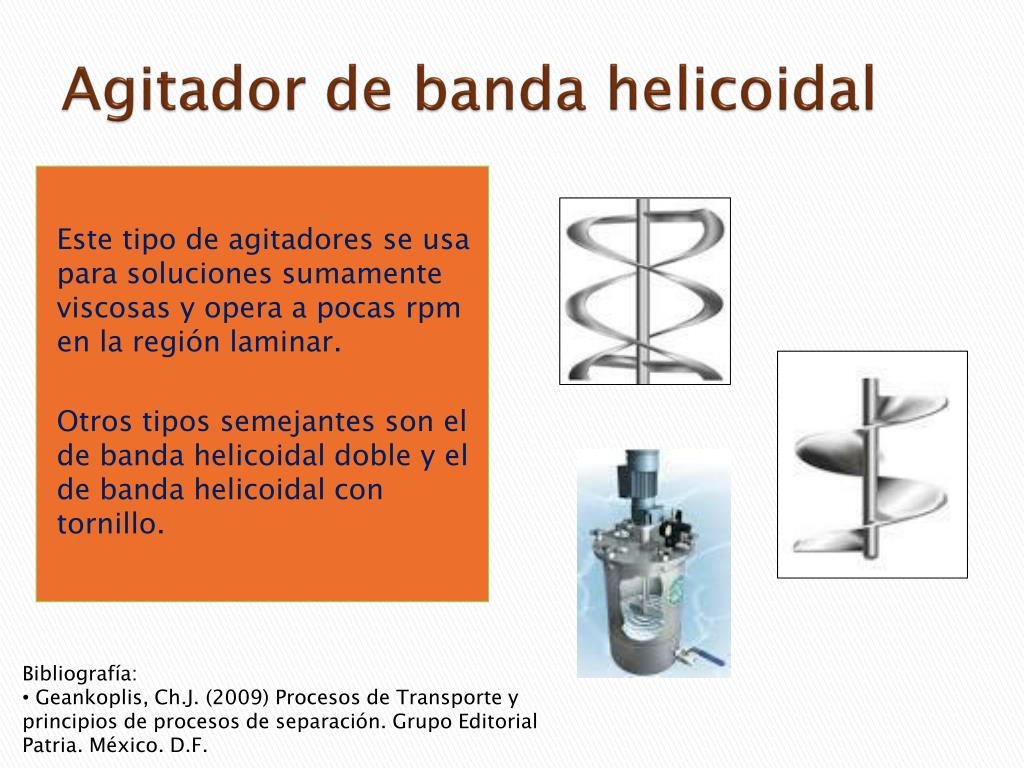

  9. Agitador de banda helicoidal Este tipo de agitadores se usa para soluciones sumamente viscosas y opera a pocas rpm en la región laminar. Otros tipos semejantes son el de banda helicoidal doble y el de banda helicoidal con tornillo. • Bibliografía: • Geankoplis, Ch.J.(2009) Procesos de Transporte y principios de procesos de separación. Grupo Editorial Patria. México. D.F.
