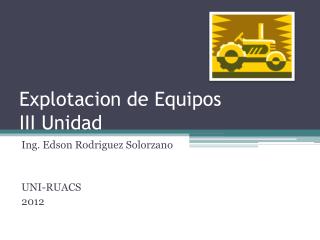

    1. Explotacion de Equipos III Unidad Ing. Edson Rodriguez Solorzano UNI-RUACS 2012

    2. Tematica • III UnidadFactoresqueafectan la seleccion de Equipos • Clasificacion de Equipos • Tipos de Suelo • Costos de Equipos

    3. III Unidadfactoresqueafectan la seleccion de Equipos • Tipo de Obra • Rendimiento • Productividad • Inversion=Rentabilidad • Financiamiento • Vida Util • Acceso (pendiente) • Refacciones • Combustible, potencia, tipo de suelos, etc..

    4. Modulo Constructivo • 1 cargadora frontal • 1 retroexcavadora • 1 vibrocompactadora • 1 motoniveladora • 1 bulldozer D4 • 1 camion cisterna ( 1500gal) • 4 camiones volquetes

    5. Clasificacion de Equipos • Funcion del trabajo que se realiza • Excavacion, unidades de acarreo, unidades de izaje, de perforacion y procesamiento de agragados • Funcion de Operacion • I grupo (Excavadoras y acarreo) • II grupo (Produccion de agregados, asfalto cimentacion y montaje)

    6. Maquinas que excavan y trasladan • - Tractores con hoja empujadora. • - Tractores con escarificador. • - Motoniveladoras. • - Mototraíllas. • - Cargadoras.

    7. Excavadoras • Bulldozers • Traillas • Excavadora universal • Retroexcavadora • Dragalina • Excavadora bivalva

    8. Cargadoras y Acarreo • Cargadora Frontal • Retroexcavadora • Volquetes • Cisternas • Camiones fuera de camino (DUMPERS) • Low boy

    9. Compactacion • Pesados • Cilindros de llantas • Cilindros vibratorios • Compactador sobre neumatico • Pata de cabras • Ligeros • Pisones de impacto (ranas) • Rodillos lisos vibratorios • Placas o bandejas vibrantes

    10. Investigacion • Tabla 4.3 Rango de utilización de maquinaria según el Indice de Excavabilidad. • Tabla 4.4 Ensayos geomecánicos para evaluar la excavabilidad de las rocas mediante rotopalas. • BLOG • Movimiento de tierras

    11. Tipos de Equipos • Standard • Especial • Es un equipo empleado para una sola obra o para un tipo de operacion en particular

    12. Clasificacion de los Suelos • Tipo I Suelos Sueltos • Tipo II Suelos de dureza media • Tipo III Suelos compactos o roca blanda • Tipo IV Roca Dura • Tipo V Roca muy dura

    13. Costo de Equipos • Refacciones • Depreciacion • Mantenimiento • Inversion • Impuesto • Seguro • Combustible (operacion) • Almacenamiento

    14. Costo de Posesion (Gasto Fijo) • Costo incurrido por la propiedad del equipo. • Ocurre en todo momento, trabaje o no el equipo. Se toman 2112 horas al año (176 h/mes x 12 meses)

    15. Costo de Operacion (Gasto Variable) • Se incurre en éste sólo al trabajar la máquina.

    16. Depreciacion • Es el valor reducido o que pierde un activo producto del uso del mismo • Esta en funcion de la Vida util de un activo • La mas empleda es la Depreciacion en linea recta • Es un escudo fiscal

    17. VIDA ECONÓMICA ÚTIL (VEU) • La Vida Económica Útil de una máquina puede definirse como el período durante el cual dicha máquina trabaja con un rendimiento económicamente justificable. • Generalmente, los manuales y libros técnicos estiman la vida útil en horas totales, a título indicativo se pueden dar los siguientes rubros: • Maquinaria liviana: 6,000 horas de trabajo; 3 años de duración. • Maquinaria pesada: 10,000 horas de trabajo; 5 años de duración. • Maquinaria súper pesada: 16,000 horas de trabajo; 8 años de duración. • Lo señalado supone 2,000 horas de trabajo por año, esto representa que la máquina trabaja (o está disponible) 300 días al año, un mes de 25 días y un día de 8 horas; con un rendimiento del 80%, lo que se ajusta con bastante aproximación a la realidad

    18. Anexos • Equipos Especiales

    19. Casi 625 toneladas de peso bruto de operación, carga útil de 345 toneladas, longitud total 14, 530 m y una potencia de 3599 CV (3550 hp) … esas son las dimensiones del dumper, dump truck, más grande del mundo, Caterpillar 797B Mining Truck, utilizado fundamentalmente en explotaciones mineras a cielo abierto

    20. Con un motor Cat C18 ACERT de 18.1L que rinde más de 530 cv y un peso de 62456 kg, la Caterpillar 24H es la motoniveladora más grande del mundo en la actualidad. Su hoja vertedera mide 7315 mm de ancho por 1067 mm de alto, con un espesor de 50 mm. En su depósito de combustible caben 1326 L de gasóleo y su sistema hidráulico necesita 264 L de aceite.

    21. La K-10000 es la grúa de torre más grande del mundo, tan descomunal como desconocida. Es capaz de levantar pesos de 132 toneladas de carga máxima y 91 toneladas a una distancia máxima de 100 metros

    22. Mototrailla

    23. Cargadora Frontal

    24. Camion Volquete

    25. Motoniveladora

    26. Vibrocompactadora

    27. Retroexcavadora

    28. Low Boy

    29. Excavadora

    30. Backhoe

    31. Gruas

    32. Retroexcavadora

    33. Gracias por su amable atencion
